Conexiones

Entradas Locales

Mic/linea mono (XLR) – Estas están numeradas y aceptan señal balanceada de nivel de micrófono o línea. Ganancia, Atenuador y Alimentación Phantom de 48v se controlan digitalmente.

Talkback (XLR) – Idéntico a las entradas mono mic/linea. Destinado para comunicación desde la posición de la mesa pero también puede usarse como una entrada adicional.

ST1, ST2 (conector TRS de 1/4”) – Etiquetados como pares estéreo, también pueden usarse como entradas balanceadas mono de nivel de línea.

ST3 (conector mini TRS) – Ubicado en la superficie del SQ+, puede usarse con una fuente de nivel de línea, como un reproductor de medios portátil, laptop, tablet o smartphone, usando un cable mini jack estéreo estándar.

Salidas Locales

Linea mono (XLR) – Salidas de nivel de línea para enviar mezclas o salidas directas. Están numeradas y son libremente asignables. Con la configuración por defecto, la mezcla LR se envía a 11&12, como está etiquetado.

Linea mono A/B (conector TRS de 1/4”) – Dos salidas de nivel de línea asignables, presentadas en conectores jack balanceados.

AES digital (XLR) – Salida digital estéreo con múltiples tasas de muestreo disponibles. Para conexión a equipos con entrada digital.

Auriculares (conector TRS de 1/4”) – Ubicado en la superficie del SQ+, con control de nivel dedicado. Alimentado desde el bus PAFL.

SLink

Audio digital multicanal (etherCON) – Para expandir el SQ+ usando la gama de expansores Allen&Heath Everything I/O. El modo cambia automáticamente entre los protocolos dSnake/ME, DX y gigaACE/GX.

ⓘ SLink no soporta múltiples protocolos en una sola conexión.

ⓘ Consulta SLink Connections para ver las configuraciones soportadas en el firmware actual.

USB

SQ-Drive – Ubicado en la superficie del SQ+. Puede usarse para conectar unidades USB tipo ‘pen/stick’, o discos duros portátiles HDD o SSD. Usado para almacenar y recuperar datos, actualizaciones de firmware y grabación y reproducción de audio estéreo o multicanal.

USB-B – Para conexión a un ordenador Windows o Mac, para usar la interfaz de audio y MIDI integrada de 32x32 canales.

ⓘ Consulta la sección de SQ-Drive y USB-B para más información.

Red

Se usa para conectar el SQ+ a un router inalámbrico, punto de acceso, red de área local o directamente a un dispositivo, permitiendo al SQ+ transmitir y recibir datos de control. Para uso con las aplicaciones Allen & Heath SQ+ y para MIDI sobre TCP/IP.

I/O Puerto

Para la conexión de tarjetas de opción SQ, permitiendo expansión y conectividad usando Allen&Heath (SLink) o protocolos de terceros (incluyendo Dante, Waves y MADI).

ⓘ Consulta www.allen-heath.com para todas las tarjetas de opción disponibles.

Pedal

Conecta un pedal momentáneo o conmutador, simple o doble, y úsalo para controlar funciones como muteos, tempo tap o cambios de escena.

ⓘ Consulta la sección de Configuración para más información.

Enrutamiento

El enrutamiento I/O permite que los canales de procesamiento de entrada se alimenten desde cualquier conector de entrada, y que cualquier conector de salida se alimente desde cualquier salida directa, mezcla o FX. También es posible enrutar señales alrededor del sistema sin procesamiento de canal usando Líneas de Enlace (Tie Lines).

Hay dos maneras de enrutar conectores de entrada a canales de procesamiento de entrada, ya sea en la sección Preamp de la pantalla de procesamiento de canal, o en la pantalla I/O. Para enrutar múltiples canales de entrada, es más fácil usar la pantalla de enrutamiento I/O, que también se usa para todo el enrutamiento de salidas.

Presiona la tecla de pantalla ‘I/O’ para mostrar la matriz de enrutamiento. Esta es una cuadrícula de bloques de enrutamiento donde cada bloque es un punto cruzado que representa una conexión.

Enrutamiento

• Selecciona entre 'Entradas', 'Salidas' o 'Líneas de Enlace'' en la parte superior izquierda, luego toca una de las pestañas a la izquierda para seleccionar la cuadrícula de enrutamiento que se está viendo:

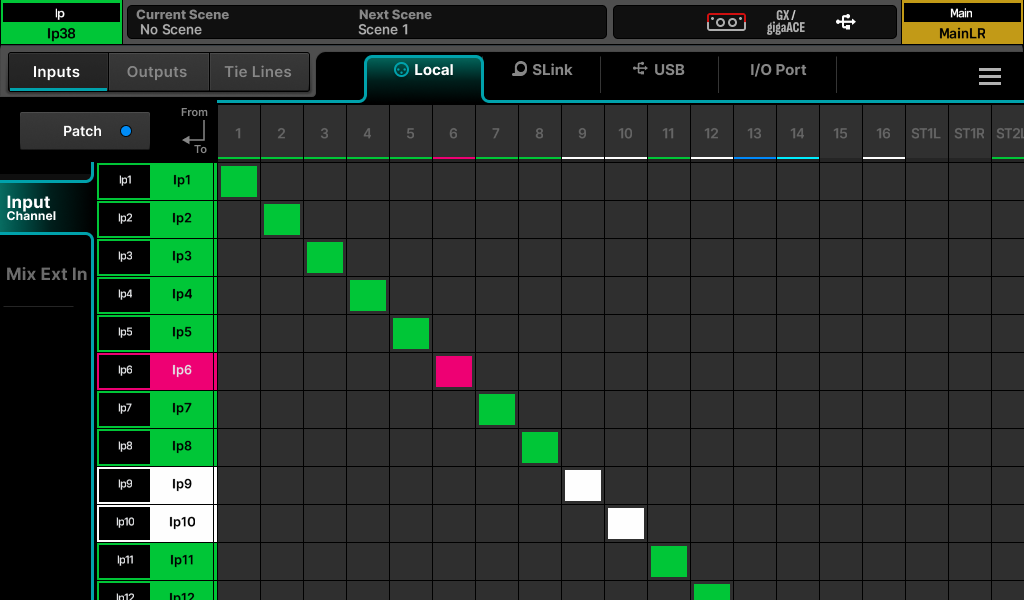

‘Entradas’ > ‘Canal de Entrada’ = Enruta conectores de entrada desde arriba a canales de entrada del SQ+ a la izquierda para mezcla.
‘Entradas’ > ‘Mix Ext In’ = Enruta conectores de entrada desde arriba, directamente a una mezcla del SQ+ a la izquierda (sin procesamiento, control de nivel o muteo).
‘Salidas’ > ‘Mix Outs’ = Enruta desde salidas de mezcla del SQ+ a la izquierda (LR, Aux, Grupo, Matriz), a cualquier conector de salida en la parte superior.
‘Salidas’ > ‘IP Direct Outs’ = Enruta desde las salidas directas de canales de entrada a la izquierda a cualquier conector de salida en la parte superior.
‘Salidas’ > ‘FX Returns’ = Enruta desde canales de retorno de FX en el SQ+ (la señal ‘wet’ de FX) a la izquierda a cualquier conector de salida en la parte superior.
‘Salidas’ > ‘Monitor Out’ = Enruta desde PAFL, talkback y salidas Listen en el SQ+ a la izquierda a cualquier conector de salida en la parte superior.
‘Líneas de Enlace’ = Enruta directamente desde cualquier conector de entrada a la izquierda a cualquier conector de salida en la parte superior (sin procesamiento, control de nivel o muteo).

• Al enrutar entradas, los conectores de entrada se muestran en la parte superior de la matriz y el canal destino (en el núcleo del SQ+) se muestra a la izquierda.
• Al enrutar salidas, la fuente (desde el SQ+) se muestra a la izquierda de la matriz, y los conectores de salida se muestran en la parte superior.
• Al enrutar Líneas de Enlace, las fuentes de entrada se muestran a la izquierda y los destinos de salida se muestran en la parte superior.
• Toca y arrastra la cuadrícula en pantalla para ver más canales de entrada y salida.

Enrutar una Fuente a un Destino –

• Toca el botón ‘Patch’ en la pantalla en la parte superior izquierda de la matriz de enrutamiento para habilitar el enrutamiento.
• Toca un bloque de enrutamiento en la matriz para hacer o eliminar un enrutamiento.
• Los bloques de enrutamiento disponibles son grises y se llenan con el color del canal cuando están enroutados.

ⓘ Si un conector ya está en uso, puede aparecer una confirmación emergente. Esto puede desactivarse desde el menú en la parte superior derecha de la pantalla.

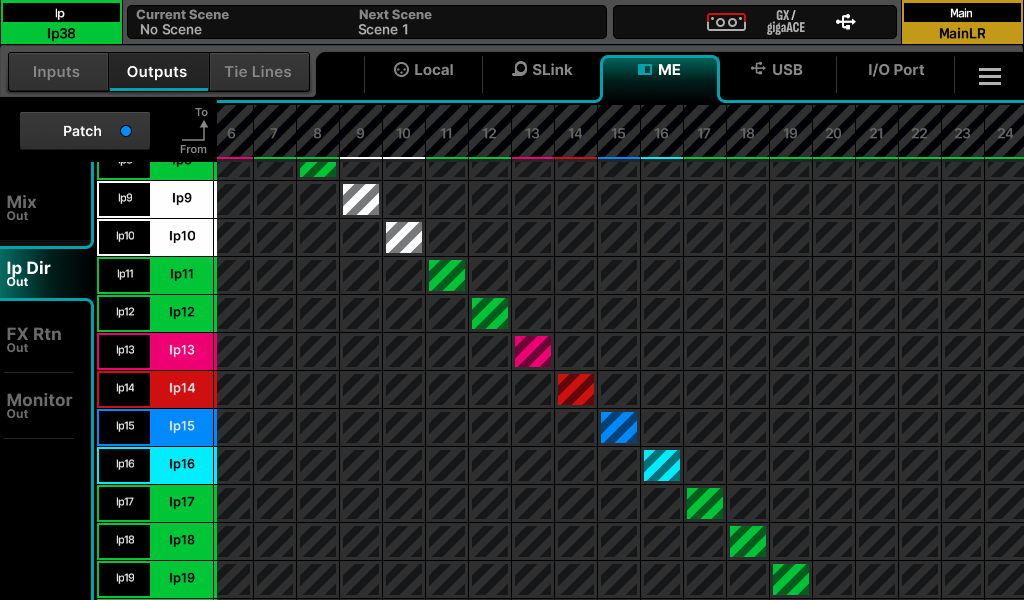

• Los bloques de enrutamiento actualmente no disponibles, por ejemplo cuando no hay conexión presente, están rayados, pero el enrutamiento aún puede realizarse y se aplicará cuando se establezca la conexión.

• Los conectores de entrada o salida que están actualmente en uso incluyen una línea indicadora coloreada debajo del número del conector.

ⓘ El interruptor Patch se desactivará automáticamente cada vez que se salga de la pantalla I/O. Se puede deshabilitar completamente en el menú en la parte superior derecha de la pantalla I/O.

ⓘ Todo enrutamiento hacia un dispositivo desconectado actualmente se activará una vez que el dispositivo esté conectado.

Bibliotecas de Enrutamiento de Canales de Entrada –

Presionar la tecla ‘LIBRARY’ en la superficie cuando la pestaña ‘Canal de Entrada’ bajo ‘Entradas’ esté activa mostrará las Bibliotecas de Enrutamiento de Canales IP.

Estas pueden usarse para almacenar y recuperar el enrutamiento de canales de entrada para diferentes configuraciones y proporcionan un método rápido para cambiar todo el enrutamiento de entrada para la prueba de sonido virtual.

Para configuración rápida, se proporcionan presets de fábrica para enrutamiento uno a uno desde cada tipo de entrada.

ⓘ Las bibliotecas de entrada almacenan y recuperan todo el enrutamiento de entrada, no solo para el tipo de conector de entrada seleccionado actualmente.

Conectores Locales

Las opciones de entrada y salida local en la pantalla I/O coinciden con las etiquetas de conectores de entrada y salida analógicos en el SQ+.

SLink Conectores

El puerto SLink es compatible con los protocolos dSnake, DX y gigaACE/GX. Cambia automáticamente entre estos modos de protocolo dependiendo de la conexión detectada. No se soportan diferentes protocolos sobre una sola conexión.

El protocolo/modo actual de SLink se muestra en la parte superior de la pantalla en todo momento.

Consulta SLink Connections para la lista completa de configuraciones soportadas.

ME Sistemas

Las unidades ME-U, ME-1 y ME-500 usan el protocolo dSnake, y pueden conectarse directamente, conectarse a los puertos de monitor o expander de un AR2412 o AB168, o conectarse al puerto DX2/ME de un GX4816.

El enrutamiento ME se aplica a cualquier puerto SLink que esté ejecutando el protocolo dSnake, que podría ser el puerto SLink, una tarjeta de opción SLink, o ambos al mismo tiempo.

ⓘ Las unidades ME-U y ME-1 pueden aceptar 40 canales totales, las unidades ME-500 aceptan 16 canales mono o estéreo.

ⓘ Los canales estéreo se configuran en el SQ+ en los ajustes de Configuración del Mezclador y deben enrutar a pares de canales impares/pares cuando se usan unidades ME-500.

ⓘ Las unidades ME-500 asignan automáticamente las primeras 16 fuentes estéreo o mono que reciben a las 16 teclas disponibles.

Canales USB-B y SQ-Drive

Las salidas USB se envían simultáneamente a la conexión USB-B y a SQ-Drive.

Las entradas USB provienen de USB-B a menos que SQ-Drive se use para reproducción estéreo o multicanal, momento en el cual todas las entradas USB se alimentan automáticamente desde SQ-Drive.

Consulta la sección de SQ-Drive y USB-B para más información sobre streaming y grabación de audio.

Canales del Puerto I/O

El Puerto I/O es para enrutar hacia y desde tarjetas de opción SQ instaladas en el Puerto I/O.

El tipo actual de tarjeta de opción se muestra en la parte superior de la pantalla en todo momento.

ⓘ Ten en cuenta que al enrutar a una tarjeta de opción como Dante o Waves, solo estás enroutando el núcleo del SQ+ a la tarjeta de opción. Generalmente se requiere un enrutamiento adicional entre dispositivos.

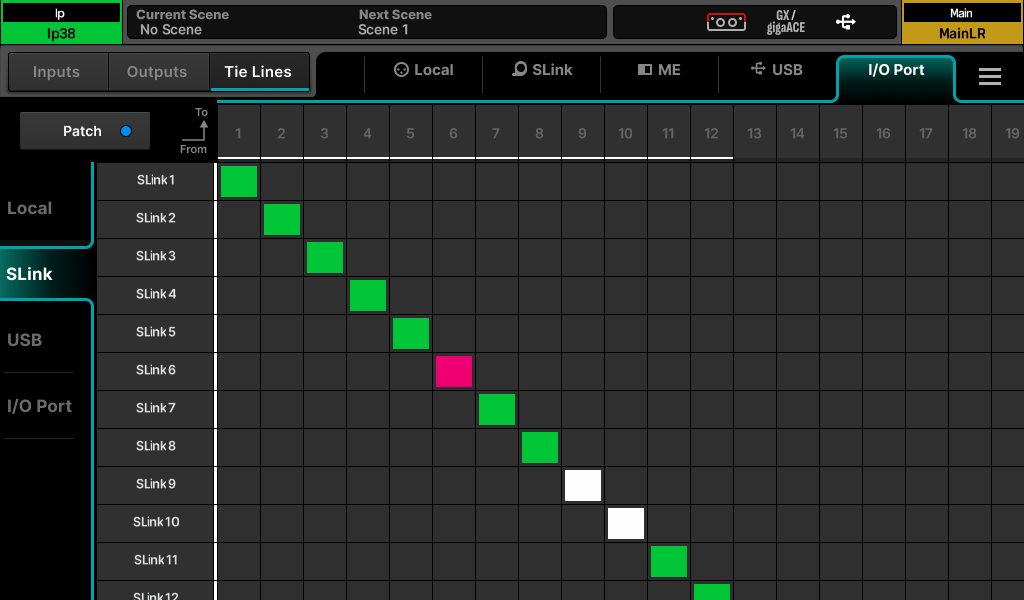

Líneas de Enlace (Tie Lines)

Las líneas de enlace se usan para enrutar conexiones directamente desde cualquier conector de entrada a cualquier conector de salida sin usar procesamiento de canal, mezcla o control de nivel en el núcleo.

Son diferentes de las salidas directas de entrada, que provienen de los 48 canales de procesamiento de entrada y pueden incluir procesamiento.

Todos los conectores de entrada posibles se muestran a la izquierda y todos los conectores de salida posibles se muestran en la parte superior.

Las líneas de enlace te permiten pasar audio directamente desde cualquier fuente de entrada disponible a una o múltiples salidas y tienen muchas aplicaciones incluyendo:

• Enviar audio sin procesar (post preamplificador analógico del conector) mientras simultáneamente se envía audio procesado desde una salida directa de entrada (como cuando se graba multicanal y se usa un sistema de monitoreo personal ME al mismo tiempo).
• Configurar divisiones digitales para FOH y setups de monitores o broadcast.
• Enviar un micrófono ambiental (no requerido en ninguna mezcla) a USB o tarjeta de opción para grabación sin usar un canal de entrada.

ⓘ Para proteger las configuraciones de preamplificador de conectores no asignados a canales de entrada en cambios de escena, bloquea ‘Tie Line Only Preamps’ en filtros globales o de recuperación de Escena.

Control de Conectores

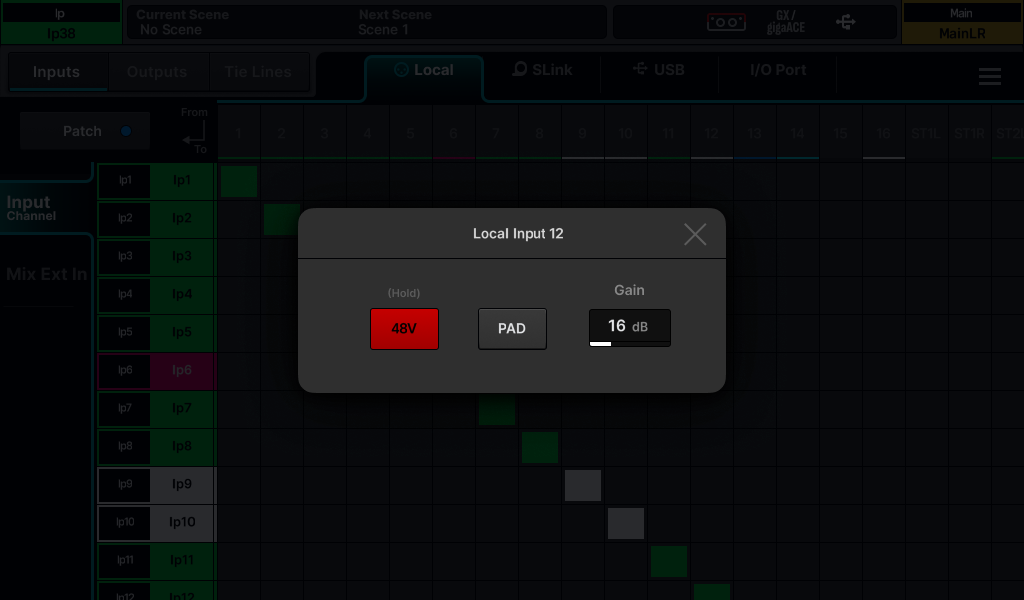

Al tocar un número de conector en la parte superior de la matriz de enrutamiento se abre el pop-up de control de conector con las siguientes opciones para conectores locales o de expansor conectados.

Entrada analógica = 48V, Atenuador y Ganancia

Entrada AES = opción de bypass SRC

Todos los conectores de salida = Polaridad (inversión)

Salida AES = Tasa de Muestreo de Salida
