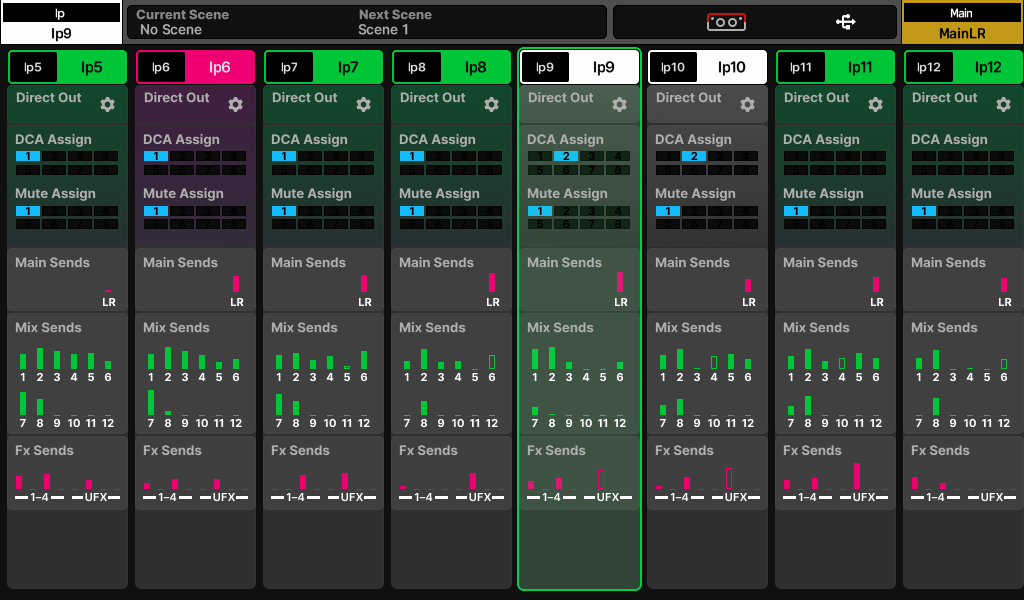

Enrutamiento
Presione cualquier tecla ‘SEL’ para seleccionar un canal, luego presione la tecla de pantalla ‘ROUTING’ para mostrar la vista de banco de enrutamiento. Esto muestra una visión general de 8 canales a la vez, con el canal seleccionado resaltado.
Si un canal está asignado a un grupo DCA o Mute, esto se muestra con un ícono relleno y numerado.
Los niveles de envío para canales de Entrada y Grupo se muestran para envíos Main/LR, Aux y FX. Estos se muestran como una barra rellena si están asignados, y un contorno si no lo están. La barra es de color rosa para post-fader y verde para pre-fader.
Si una mezcla ha sido configurada como un grupo, y un canal está asignado al grupo, esto se muestra con un círculo rosa.
Los 8 canales mostrados se ajustarán automáticamente si se selecciona un canal diferente, aunque también puede arrastrar hacia la izquierda o derecha para ver otros canales en la capa.
- Toque el nombre de un canal para cambiar el nombre y el color.
- Toque ‘Dir Out’, ‘Main Snd’, ‘Group’, ‘Aux Snd’, ‘FX Snd’ o 'Matrix' en la parte superior del canal para mostrar configuraciones para ese canal y tipo de canal.
- Toque los ‘bloques’ de asignación DCA/Mute para ver las asignaciones.
- Toque en cualquier parte de los niveles de envío Main/Mix/FX/Matrix para ver información detallada de envío para el canal.
- Toque en cualquier parte de las Fuentes de Matrix para ver todas las fuentes de esa matriz.
- Toque la lista de miembros en un canal DCA para ver y asignar o desasignar los miembros de ese DCA.
ⓘ Los canales DCA muestran una lista de hasta 21 ‘miembros’. Si hay más miembros que este número, toque y arrastre hacia arriba o abajo para verlos todos.

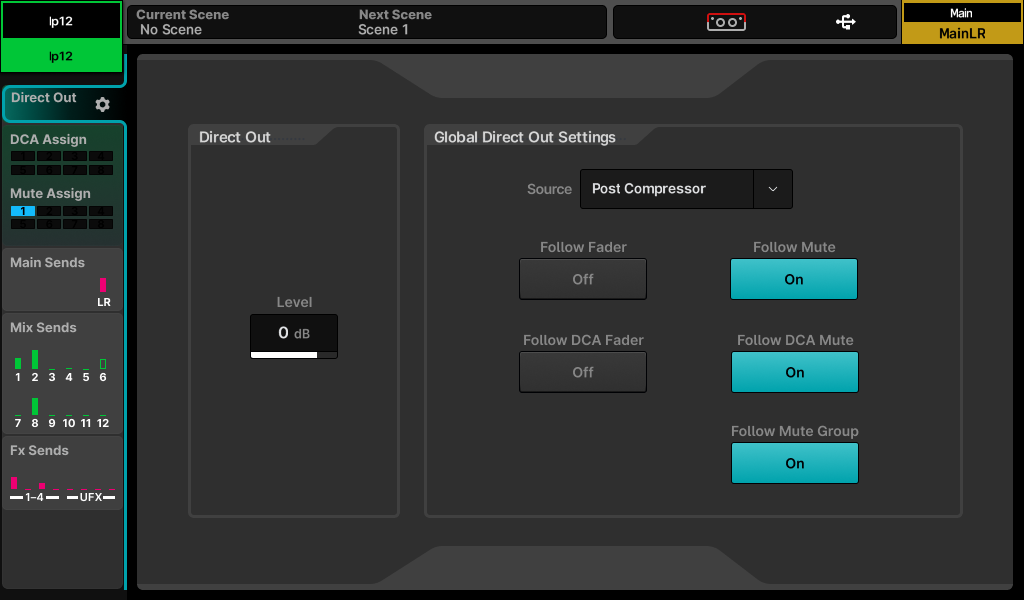

Salida Directa
Toque el botón ‘Dir Out’ en cualquier canal de entrada.
Esta pantalla muestra el nivel de salida directa para el canal seleccionado, así como las configuraciones globales de salida directa (que afectan a todos los canales). El canal actualmente seleccionado se muestra a la izquierda.
- Toque el valor de nivel y ajuste usando el control rotatorio táctil; esto se ajusta individualmente en cada canal.
Nivel de salida directa = -inf a +10dB
- Elija si las señales de salida directa son afectadas por faders o silenciamientos tocando los botones en pantalla.
- Seleccione el punto de ‘tap off’ del canal tocando el valor ‘Source’. Cada punto de fuente se presenta en orden y es afectado por todo el procesamiento previo que esté activado.
Post Preamp = la señal solo es afectada por la ganancia del preamplificador.
Post HPF = la señal también es afectada por el filtro pasa altos.
Post Gate = la señal también es afectada por la puerta de ruido.
Post Insert Return = la señal también es afectada por el inserto.
Post PEQ = la señal también es afectada por el PEQ.
Post Compressor = la señal también es afectada por el compresor.
Post Delay = la señal es afectada por todo el procesamiento del canal incluyendo el retardo ms.
Configuraciones de Envío de Mezcla y Balance
Los canales de mezcla tienen diferentes botones en lugar del botón ‘Dir Out’ que se encuentra en los canales de entrada, toque este para ver las siguientes opciones.
Main – (‘Main Snd’)
- Toque el valor ‘Output Bal’ y ajuste con el control rotatorio táctil para ajustar el balance de salida.

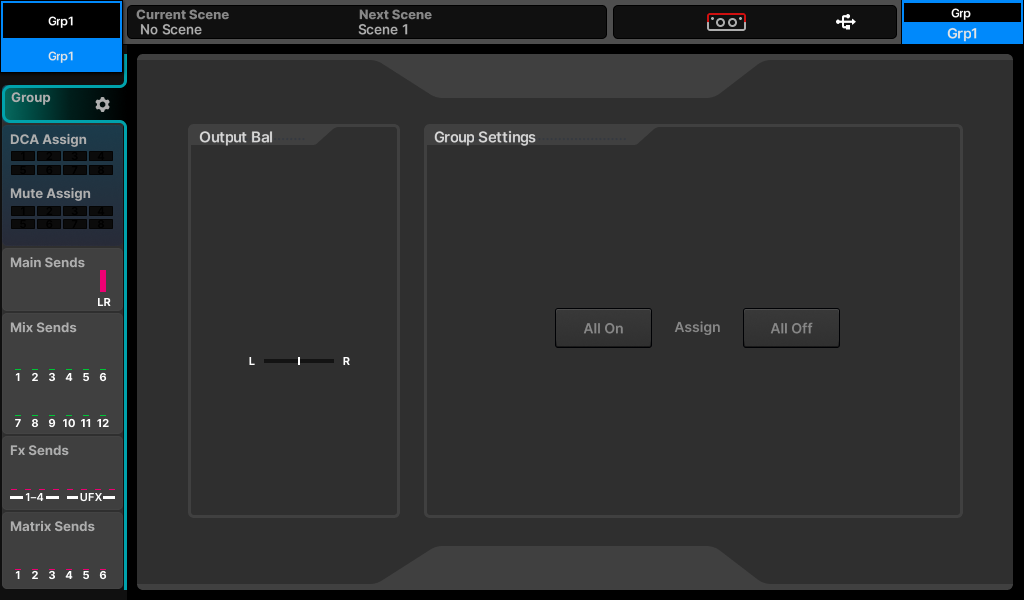

Group – (‘Group’)
- Toque el valor ‘Output Bal’ y ajuste con el control rotatorio táctil para ajustar el balance de salida.
- Toque el botón ‘All On’ o ‘All Off’ para asignar o desasignar todos los canales al grupo seleccionado.

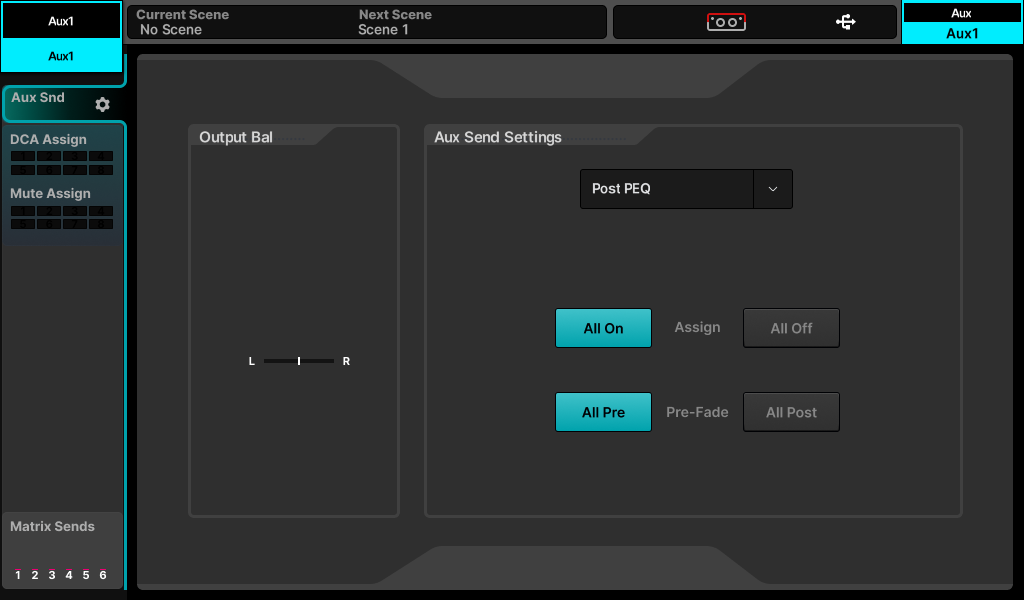

Aux – (‘Aux Snd’)
- Toque el valor de fuente en la parte superior de la sección de Configuraciones de Envío Aux para elegir de dónde toma la señal el envío aux. Cada punto de fuente se presenta en orden y es afectado por todo el procesamiento previo que esté activado.
Post Preamp = la señal solo es afectada por la ganancia del preamplificador.
Post PEQ = la señal también es afectada por HPF, puerta, inserto y PEQ.
Post Compressor = la señal también es afectada por el compresor.
Post Delay/AMM = la señal es afectada por todo el procesamiento del canal.
- Toque el botón ‘All On’ o ‘All Off’ para asignar o desasignar todos los canales al aux.
- Toque el botón ‘All Pre’ o ‘All Post’ para establecer todos los envíos de canal en pre-fader o post-fader.
FX – (‘FX Snd’)
- Toque el valor ‘Channel Source’ para elegir de dónde toma la señal el bus de envío FX. Cada punto de fuente se presenta en orden y es afectado por todo el procesamiento previo que esté activado.
Post Preamp = la señal solo es afectada por la ganancia del preamplificador.
Post PEQ = la señal también es afectada por HPF, puerta, inserto y PEQ.
Post Compressor = la señal también es afectada por el compresor.
Post Delay/AMM = la señal es afectada por todo el procesamiento del canal.
- Toque el botón ‘All On’ o ‘All Off’ para asignar o desasignar todos los canales al bus FX.
- Toque el botón ‘All Pre’ o ‘All Post’ para establecer todos los envíos de canal en pre-fader o post-fader.
Matrix – (‘Matrix’)
- Toque el valor ‘Output Bal’ y ajuste con el control rotatorio táctil para ajustar el balance de salida.

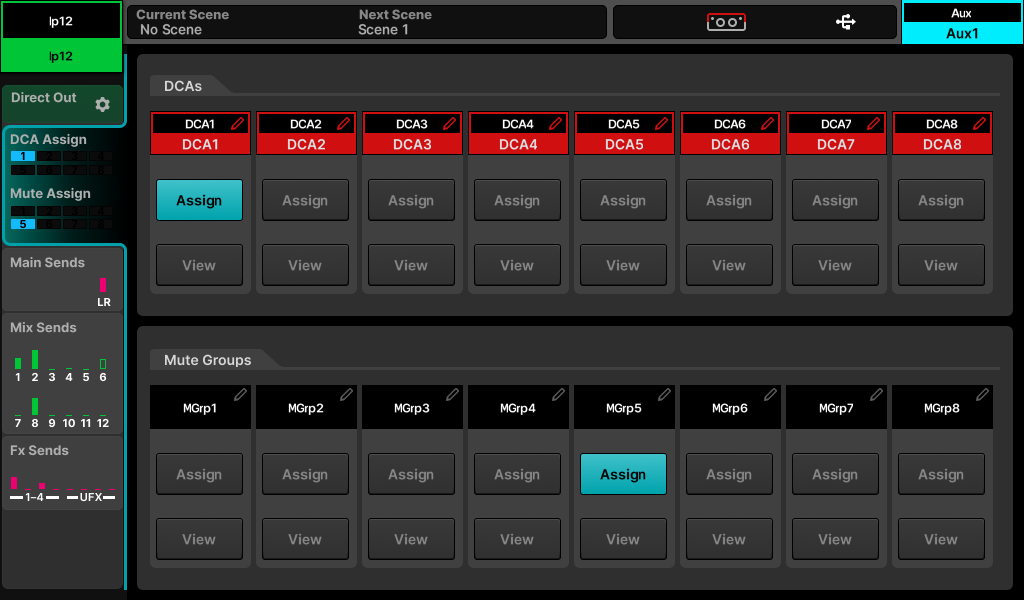

Grupos DCA/Mute
Toque el bloque de asignación DCA/Mute para mostrar las asignaciones del canal seleccionado.
Los Amplificadores Controlados Digitalmente (DCA) controlan los niveles de envío y silenciamientos de múltiples canales con un solo fader y tecla de mute.
Los grupos de mute se usan para silenciar múltiples canales usando una sola tecla SoftKey.
- Toque los botones ‘Assign’ para asignar o desasignar el canal seleccionado a DCAs o Grupos de Mute.
- Toque los botones ‘View’ para ver todos los canales actualmente asignados a ese DCA o Grupo de Mute a la vez.
- Los canales pueden ser asignados o desasignados tocando los botones de asignación en la pantalla 'View'.
- Toque los ‘bloques’ de asignación DCA/Mute para volver a la vista de asignaciones del canal seleccionado.
En las pantallas de ‘Processing’ y ‘Routing’, los canales DCA muestran una lista de hasta 21 ‘Miembros’ (canales asignados a ese DCA). Si hay más de 21 miembros, toque y arrastre hacia arriba/abajo para verlos todos.
- Toque en cualquier parte de una lista de miembros DCA para ver y asignar o desasignar canales.
ⓘ Los DCA son solo para control, no suman ni transportan señal, y por lo tanto no tienen funcionalidad de procesamiento o medición.
ⓘ Presionar la tecla PAFL en una tira de fader DCA equivale a usar PAFL aditivo en cada miembro del DCA. Cuando está activado, las teclas PAFL de los miembros del DCA parpadearán.
ⓘ Al silenciar DCAs o Grupos de Mute, las teclas de mute de los canales asignados parpadearán. Si un canal también está silenciado de forma independiente, la duración de la iluminación al parpadear será más larga para indicar esto.
ⓘ La función ‘DCA Spill’ permite ‘derramar’ temporalmente los miembros del DCA a través de las tiras de canal.

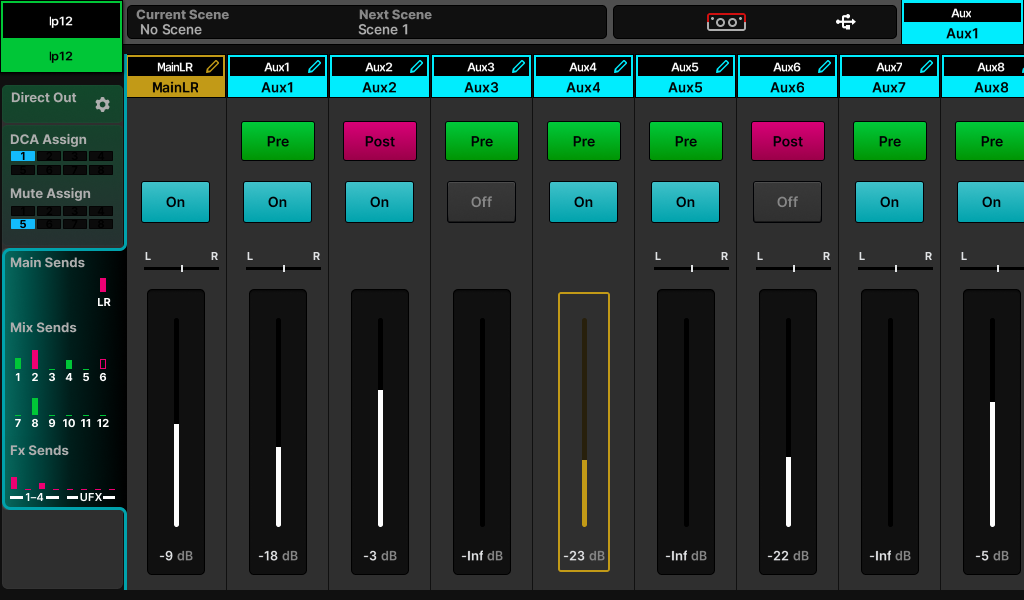

Niveles de Envío y Asignaciones de Mezcla
Esta pantalla muestra todos los envíos y asignaciones de mezcla para el canal seleccionado.
- Toque y arrastre hacia la izquierda o derecha para ver todas las mezclas y envíos.
- Toque un botón ‘Pre/Post’ para establecer un envío en pre-fader o post-fader.
- Toque un botón ‘On/Off’ para asignar o desasignar el canal a una mezcla/envío o matriz.
- Toque un control ‘Pan/Bal’ y use el control rotatorio táctil para ajustar el paneo o balance de un envío.
- Toque un indicador de ‘Level’ para ajustar el nivel de envío a una mezcla usando el control rotatorio táctil.
ⓘ Mantener presionada la tecla ‘ASSIGN’ en la superficie de la mezcladora y presionar la tecla ‘SEL’ de un canal asignará o desasignará ese canal de la mezcla actualmente seleccionada.
ⓘ Mantener presionada la tecla ‘ASSIGN’ en la superficie de la mezcladora y presionar la tecla ‘SEL’ de una mezcla asignará o desasignará todos los canales a esa mezcla.
ⓘ Mantener presionada la tecla ‘PRE FADE’ en la superficie de la mezcladora y presionar la tecla ‘SEL’ de un canal alterna el envío de ese canal a la mezcla seleccionada entre pre y post-fader.
ⓘ Mantener presionada la tecla ‘PRE FADE’ en la superficie de la mezcladora y presionar la tecla ‘SEL’ de una mezcla alterna los envíos de todos los canales entre pre y post-fader.
Tecla CH to All Mix
Presionar y mantener presionada la tecla momentánea ‘CH TO ALL MIX’ muestra todos los niveles de envío para el canal seleccionado actualmente en las tiras de fader. Si el canal seleccionado es una mezcla, entonces se mostrarán los niveles de envío a matrices.
La tecla CH to All Mix puede mantenerse presionada al mismo tiempo que las teclas ‘ASSIGN’ o ‘PRE FADE’ para cambiar rápidamente las opciones de enrutamiento a todas las mezclas para el canal seleccionado.
Matrices
El SQ cuenta con 3 buses de matriz estéreo que pueden dividirse para proporcionar hasta 6 matrices mono. Estas pueden ser alimentadas por cualquier combinación de mezclas SQ y enrutadas a cualquier salida disponible para aplicaciones que incluyen:
- Grabación – una sola mezcla o combinación de mezclas puede ser grabada con procesamiento adicional de mezcla y control de nivel.
- Altavoces extra – una matriz puede usarse para enviar un duplicado de una mezcla única (a menudo la mezcla LR) con procesamiento extra y/o retardo añadido. Esto es útil para altavoces ‘fill’ o para alinear temporalmente altavoces auxiliares.
- Alimentar subwoofers – al enrutar la mezcla principal LR (Post-Fade) a una matriz y usar esta para alimentar subwoofers, el nivel total del sistema puede ser controlado por el envío maestro LR, pero los subwoofers tienen procesamiento y control de nivel adicional.
Hay tres métodos para enviar una mezcla a una matriz.
- Los envíos de matriz desde una mezcla se muestran en la pantalla de niveles de envío y asignaciones cuando se selecciona una mezcla.

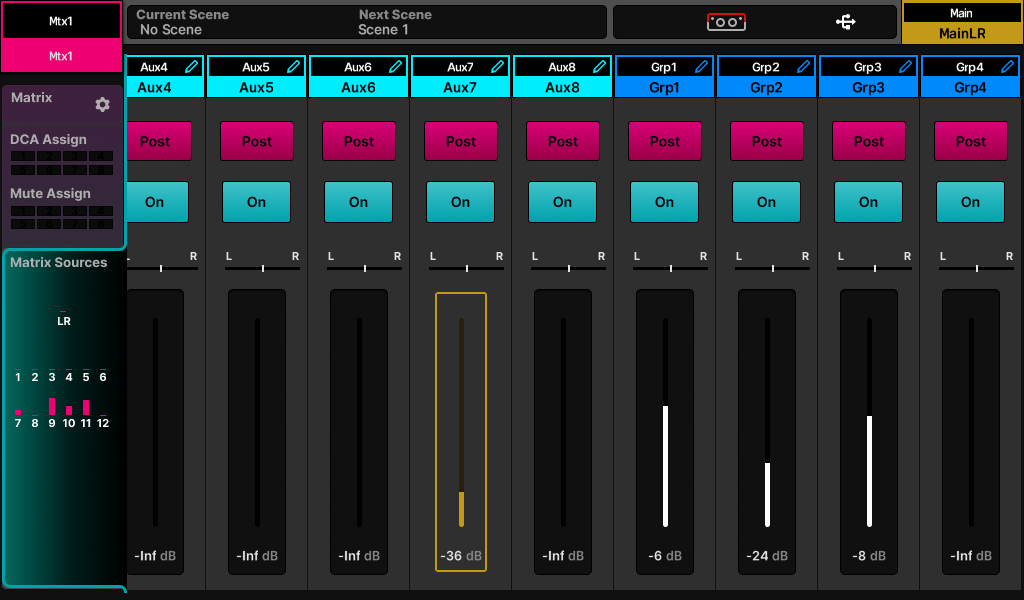

- Las fuentes de matriz se muestran en la pantalla de fuentes de matriz cuando se selecciona una matriz.
- Los envíos de matriz se muestran en los faders cuando se selecciona un canal de mezcla y se presiona y mantiene la tecla momentánea ‘CH TO ALL MIX’ en la superficie del SQ.
