Medición

Medidor LED PAFL

El medidor LED de 12 segmentos en la superficie del SQ+ a la derecha de la pantalla táctil muestra la medición de nivel para el bus PAFL, por lo que siempre mostrará la medición de lo que se envía a la salida de auriculares.

Por defecto, cuando la opción 'LR a PAFL' en la configuración de PAFL está activada, y sin teclas PAFL activas, esto muestra el nivel de mezcla principal LR.

ⓘ El indicador LED PAFL debajo del medidor LED de 12 segmentos se ilumina cuando una tecla o botón de enrutamiento PAFL está activo en cualquier parte de la consola.

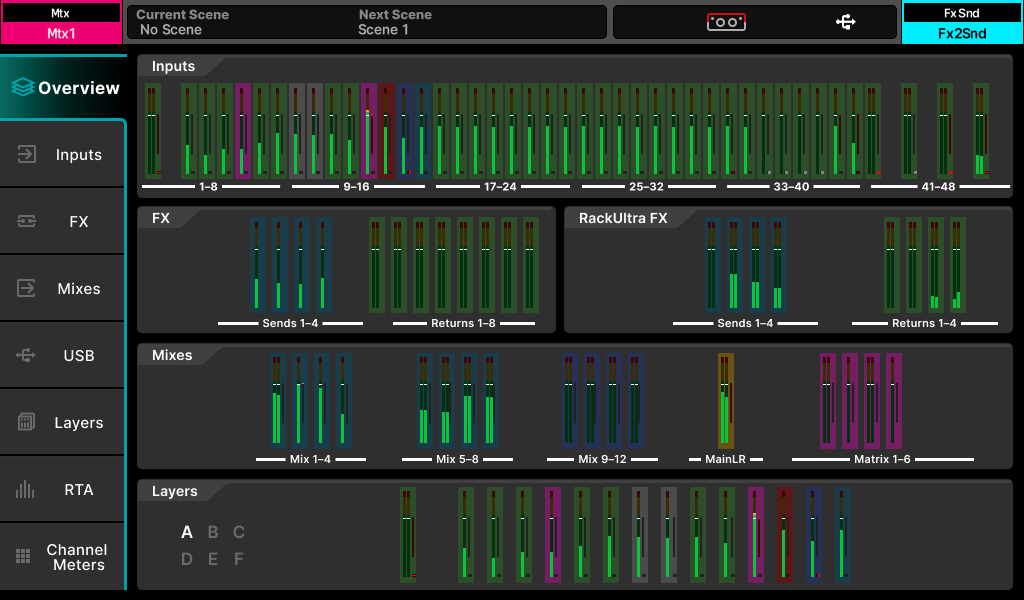

Visión general

La visión general muestra la medición de todos los canales a la vez, para una comprobación rápida de los niveles.

• Toca cualquier sección para saltar a la vista más detallada con medidores más grandes.

ⓘ La sección Capas sigue la selección de capa usando las teclas 'LAYERS' en la superficie.

Medidores de Entrada/FX/Mezcla/USB

Las siguientes cinco pestañas en la pantalla ‘Medidores’ muestran ‘Medidores de Entrada’, ‘Medidores FX’, ‘Medidores de Mezcla’, ‘Medidores USB’ y 'Medidores de Capas'.

• Los medidores principales de colores muestran niveles desde -40dB hasta +10dB.
• Los medidores de reducción de ganancia muestran la reducción de nivel desde 0dB hasta -30dB, siendo rojo/rojo brillante cuando el compresor está activado y gris/blanco cuando está desactivado.
• Los indicadores de puerta activa son rojo/rojo brillante cuando la puerta está activada y gris/blanco cuando está desactivada.

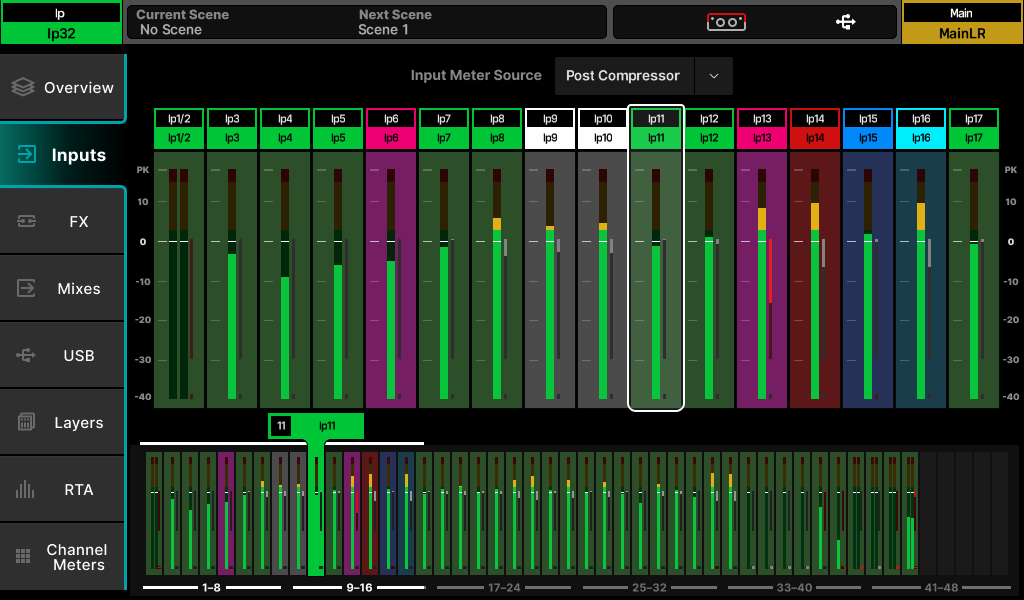

Medidores de Entrada –

• Toca y arrastra hacia la izquierda o derecha para ver todos los canales en la pantalla de Medidores de Entrada.
• Toca y arrastra a través de la vista de navegación en la parte inferior de la pantalla para saltar rápidamente a cualquier canal de entrada.
• Toca el ajuste 'Fuente del Medidor de Entrada' para elegir el punto de medición para todos los canales de entrada.

Post Preamp = el medidor se toma directamente después del preamplificador.

Post PEQ = el medidor se toma directamente después del PEQ.

Post Compresor = el medidor se toma directamente después del compresor.

Post Retardo/AMM = el medidor se toma después de todo el procesamiento.

ⓘ Ten en cuenta que los ajustes de fuente del medidor también afectan la Medición Cromática de Canales.

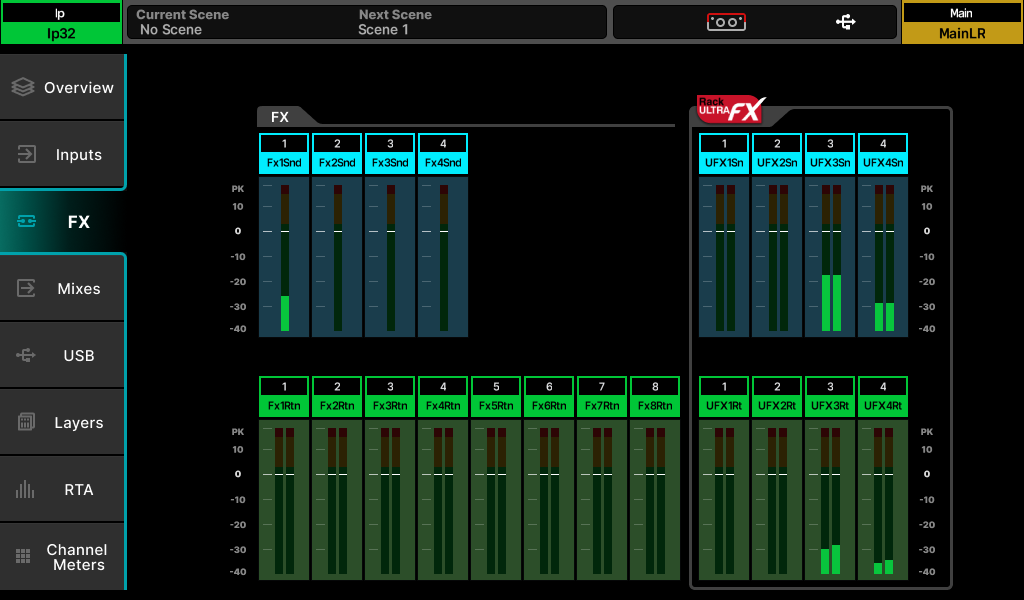

FX Medidores –

Incluye todos los canales dedicados de envío y retorno FX.

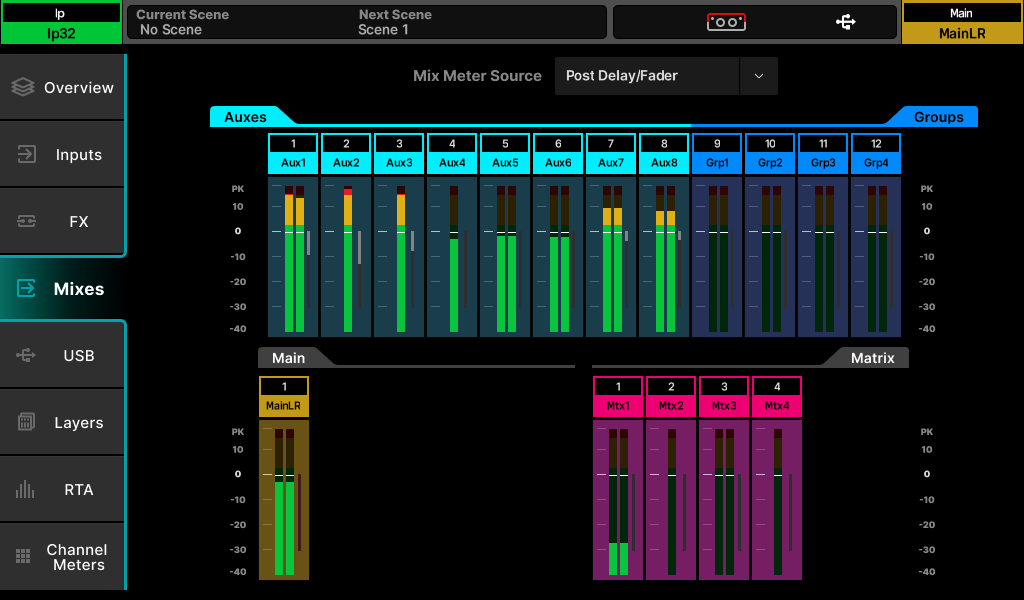

Medidores de Mezcla –

• Toca el ajuste 'Fuente del Medidor de Mezcla' para elegir el punto de medición para los canales de mezcla.

Post Bus + Entrada Ext = el medidor se toma después de que todos los canales se han sumado, incluyendo la entrada externa de mezcla.

Post GEQ = el medidor se toma directamente después del GEQ.

Post PEQ = el medidor se toma directamente después del PEQ.

Post Compresor = el medidor se toma directamente después del compresor.

Post Retardo/Fader = el medidor se toma después de todo el procesamiento y el fader.

ⓘ Ten en cuenta que los ajustes de fuente del medidor también afectan la Medición Cromática de Canales.

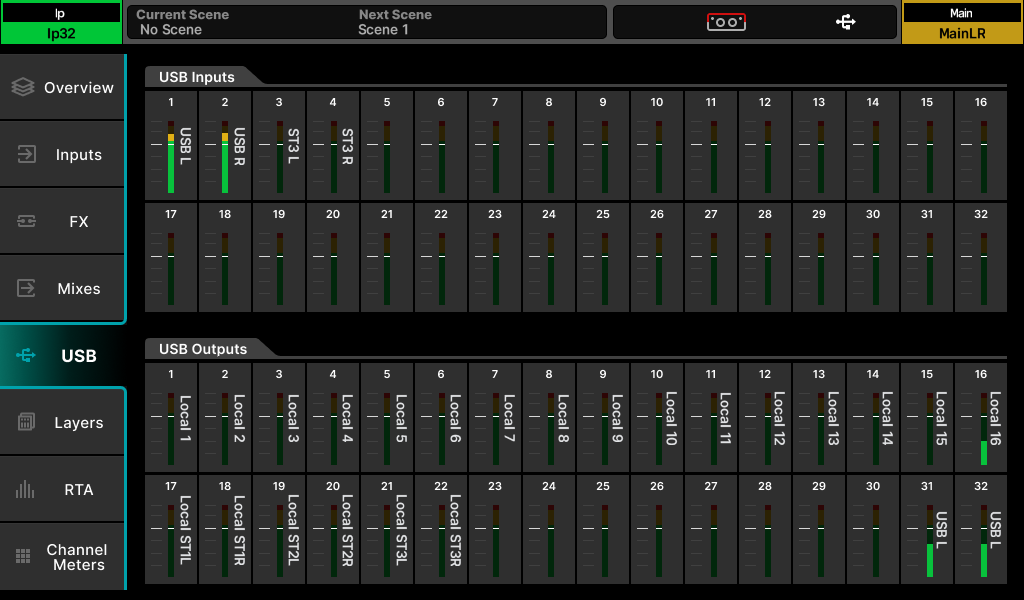

Medidores USB –

• ‘Entradas USB’ muestran niveles en la señal USB que entra al SQ+, y etiquetan estos con el canal o conector de número más alto al que han sido asignados.
• ‘Entradas USB’ muestran los medidores provenientes de USB-B (cuando SQ-Drive no está en uso para reproducción) o los provenientes de SQ-Drive (cuando SQ-Drive está siendo usado para reproducción).
• ‘Salidas USB’ muestran el nivel y la fuente de las señales enviadas a USB y SQ-Drive.

ⓘ Los Medidores USB siempre muestran un máximo de 32 canales de entradas y salidas, pero solo los primeros 16 aplican para SQ-Drive cuando la tasa de muestreo USB está configurada a 96kHz.

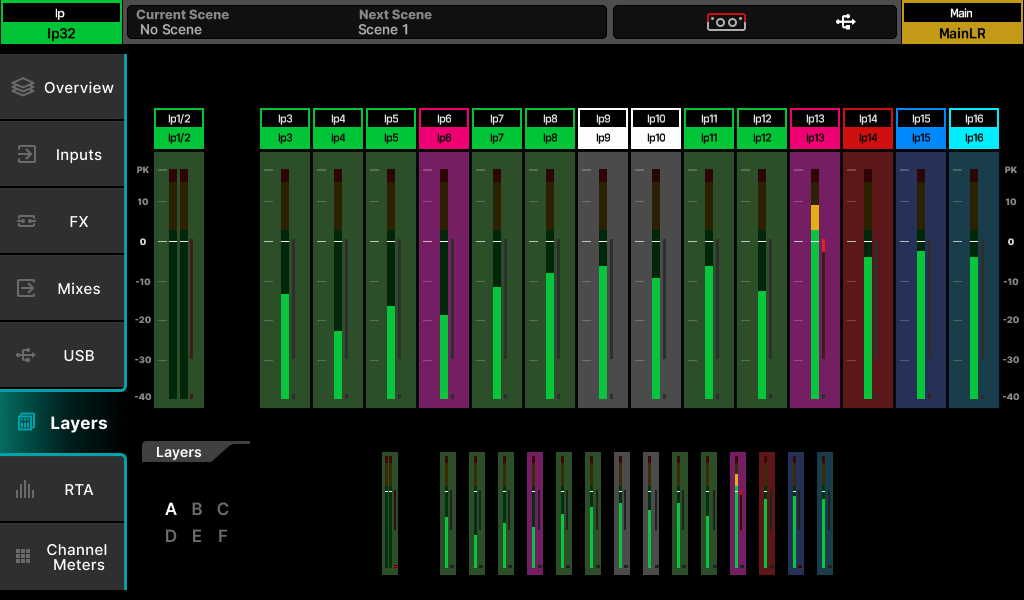

Capas -

Incluye toda la medición para la capa de tira de canal actualmente seleccionada.

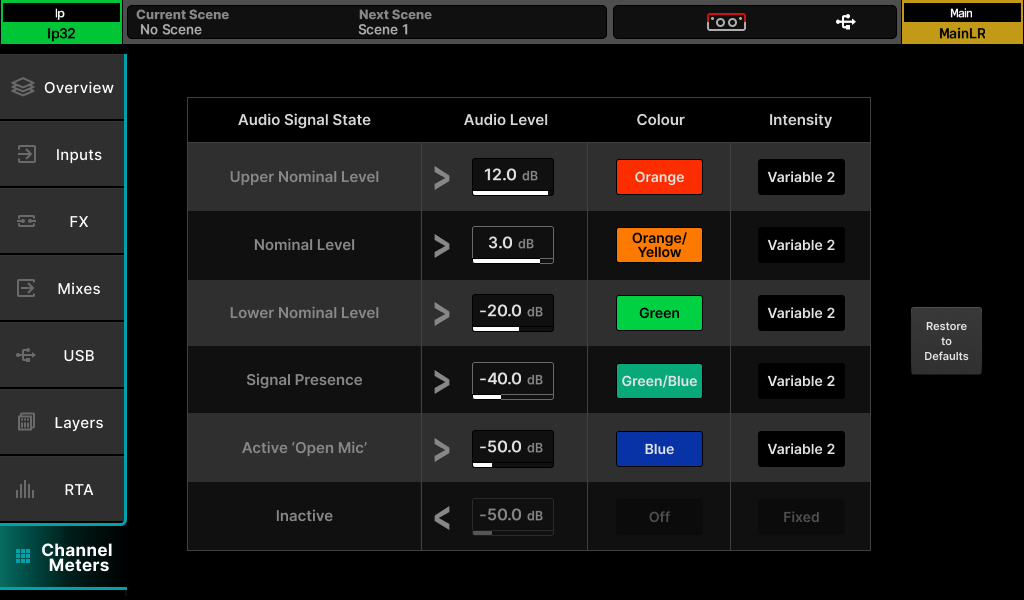

Medición Cromática de Canales

La Medición Cromática de Canales muestra la información de un medidor de alta resolución en el espacio de un solo LED. Puede representar un rango mucho mayor de niveles que un medidor tradicional y su comportamiento es personalizable en la pestaña ‘Medidores de Canal’.

ⓘ La fuente del Medidor Cromático de Canal coincide con el punto de fuente del medidor seleccionado para Medidores de Entrada y Mezcla.

• Toca un valor de ‘Nivel de Audio’ y ajusta usando el rotary de la pantalla táctil.

ⓘ Los valores de ‘Nivel de Audio’ están limitados por la configuración de nivel de los estados superiores e inferiores.

• Toca un color para un ‘Estado de Señal de Audio’ y usa el rotary de la pantalla táctil para ajustar los colores para este rango de nivel.

Colores = Blanco, Rojo, Naranja, Naranja/Amarillo, Amarillo, Verde, Verde/Azul, Azul, Azul/Rojo, Apagado.

• Toca el valor ‘Intensidad’ para elegir el comportamiento de los medidores.

Fijo = el medidor cambia instantáneamente entre estados.

Variable 1 = el medidor cambia cerca de los extremos de su rango.

Variable 2 = el medidor cambia a lo largo de todo el rango.

• Toca el botón ‘Restaurar a Valores Predeterminados’ para restaurar la configuración:

RTA’s

Hay dos analizadores en tiempo real en el SQ+. Uno se muestra en la pantalla de Medidores (el ‘RTA de Medidores’) y el otro puede mostrarse en las pantallas de procesamiento PEQ o GEQ y/o mostrarse usando la Medición Cromática de Canales cuando está en modo ‘Fader Flip’ de GEQ (el ‘RTA de Canal’).

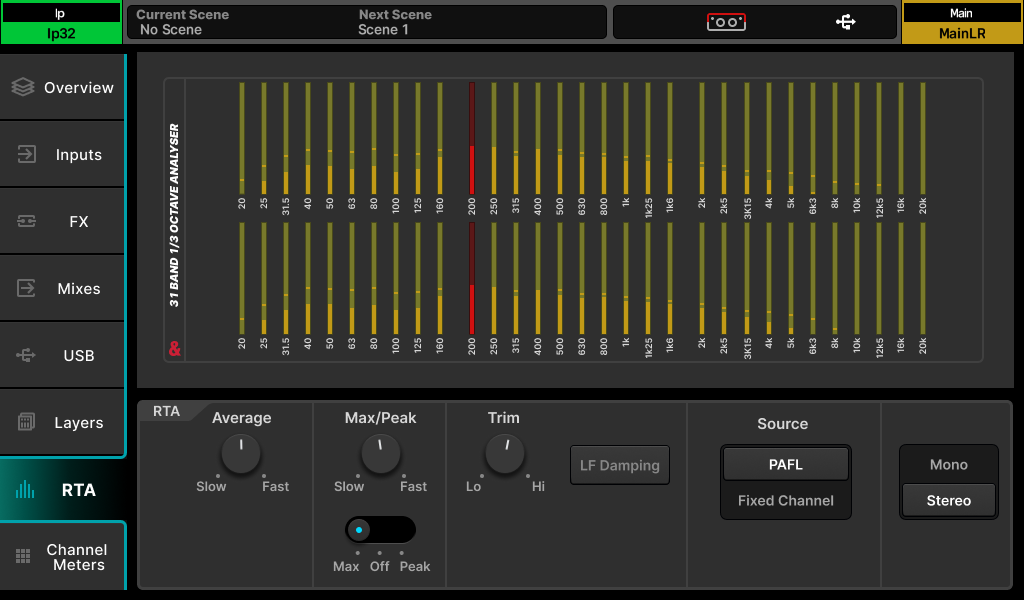

RTA – Pantalla de Medidores –

Por defecto, la ‘Fuente RTA’ de la pantalla de Medidores está configurada en ‘PAFL’ para coincidir con lo que se envía a la salida de auriculares y al medidor LED de 12 segmentos. La fuente también puede cambiarse a un canal fijo específico si se desea.

• La frecuencia más prominente se muestra en rojo.
• Toca interruptores o valores para seleccionar opciones o hacer ajustes usando el rotary de la pantalla táctil.

Fuente = PAFL o Canal Fijo.

Canal Fijo = Cualquier canal de entrada o mezcla.

Mono/Estéreo = Estéreo de 31 bandas 1/3^er Octava o Mono (L+R) 61 bandas 1/6^ta Octava.

Recorte = Aumenta o disminuye el nivel de medición.

Promedio Lento a Rápido = Ajusta el número efectivo de muestras usadas por los medidores promedio (barra).

Máximo/Pico Lento a Rápido = Ajusta el número efectivo de muestras usadas por los indicadores de máximo/pico.

Máx-Off-Pico = Máximo muestra el mayor entre promedio o pico, Pico siempre muestra pico (que podría ser menor que los medidores promedio si Máx/Pico se mueve más rápido que Promedio).

LF Atenuación = Cuando está activado, la respuesta se atenúa gradualmente hacia la banda de frecuencia más baja, para representar mejor la energía de salida de LF.

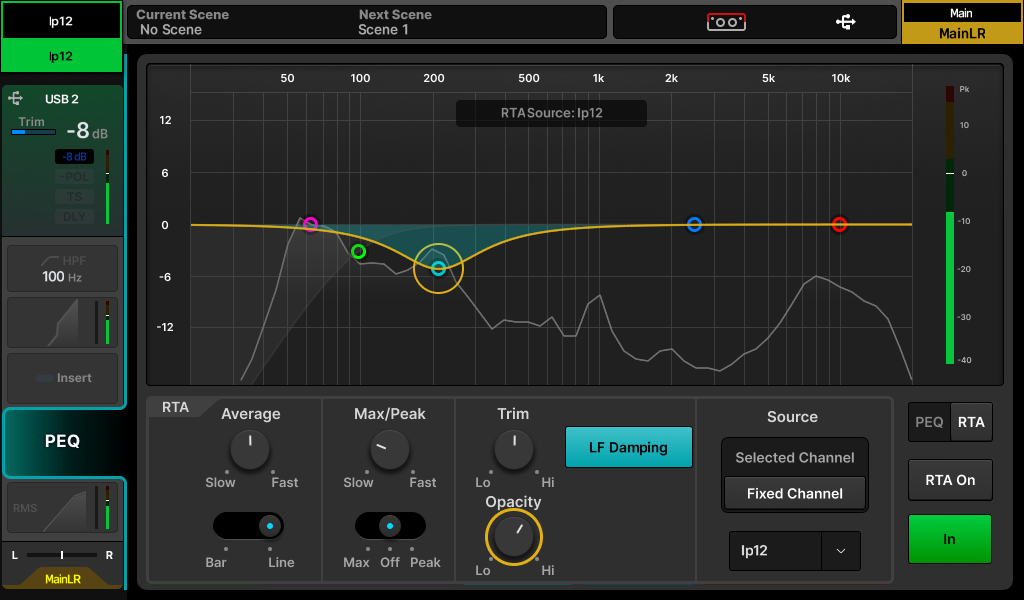

RTA – Pantalla PEQ –

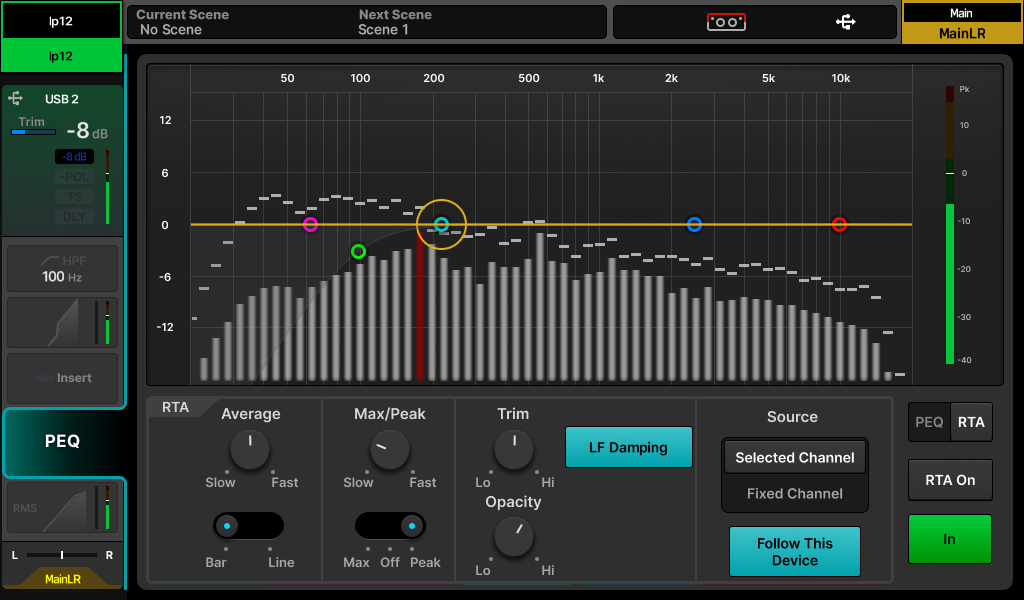

El RTA PEQ de 61 bandas usa control automático de ganancia (pre-recorte) para mostrar niveles relativos útiles de frecuencias en el gráfico PEQ. Por defecto, se toma del canal seleccionado y se muestra en todos los canales de entrada y mezcla.

Los medidores promedio para el RTA PEQ pueden mostrarse como barras, con el centro de cada medidor alineado con la frecuencia que representa, o como una línea.

• Si la Fuente RTA usa la opción ‘Canal Fijo’ y es diferente al canal seleccionado actualmente, el canal Fuente RTA actual se muestra en la parte superior.
• Si el RTA de un canal diferente se muestra porque ha sido seleccionado por otro dispositivo (por ejemplo, SQ+MixPad), la fuente RTA se muestra en la parte superior.
• Al mostrar barras, la frecuencia más prominente se muestra en rojo.
• Las fuentes estéreo muestran medición para L+R.
• Toca interruptores o valores para seleccionar opciones o hacer ajustes usando el rotary de la pantalla táctil.

Fuente = Canal Seleccionado o Canal Fijo.

Seguir este dispositivo = Cuando está activado, seleccionar un canal en este dispositivo también seleccionará la fuente RTA de Canal.

Selección de Canal Fijo = Cualquier canal de entrada o mezcla.

Recorte = Aumenta o disminuye el nivel de medición en pantalla.

Opacidad = Ajusta la opacidad de la medición RTA.

Promedio Lento a Rápido = Ajusta el número efectivo de muestras usadas por los medidores promedio (barra o línea).

Barra-Línea = Muestra múltiples barras o una sola línea.

Máximo/Pico Lento a Rápido = Ajusta el número efectivo de muestras usadas por los indicadores de máximo/pico.

Máx-Off-Pico = Máximo muestra el mayor entre promedio o pico, Pico siempre muestra pico (que podría ser menor que los medidores promedio si Máx/Pico se mueve más rápido que Promedio).

LF Atenuación = Cuando está activado, la respuesta se atenúa gradualmente hacia la banda de frecuencia más baja, para representar mejor la energía de salida de LF.

• Toca el botón ‘PEQ’ para volver a la configuración del PEQ.

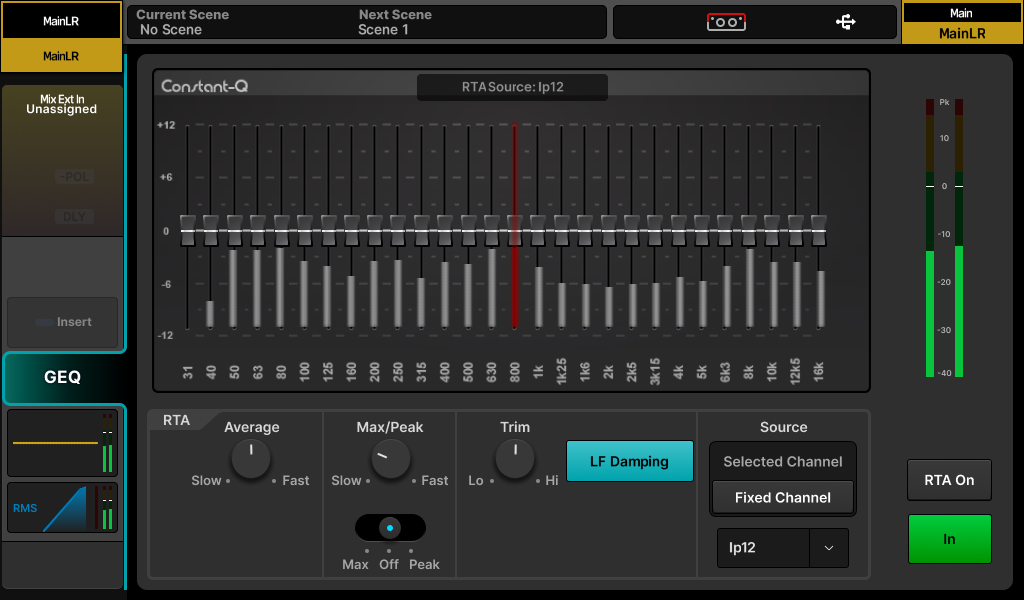

RTA – Pantalla GEQ –

El RTA GEQ de 28 bandas usa control automático de ganancia (pre-recorte) para mostrar niveles relativos útiles de frecuencias para cada banda del Ecualizador Gráfico EQ. Por defecto, se toma del canal de mezcla seleccionado.

• Si el RTA de un canal diferente se muestra usando la opción ‘Canal Fijo’, la fuente RTA se muestra en la parte superior derecha.
• Si el RTA de un canal diferente se muestra porque ha sido seleccionado por SQ+MixPad, la fuente RTA se muestra en la parte superior y los medidores RTA no serán visibles.
• La frecuencia más prominente se muestra en rojo.
• Las fuentes estéreo muestran medición para L+R.

Fuente = Canal Seleccionado o Canal Fijo.

Seguir este dispositivo = Cuando está activado, seleccionar un canal en este dispositivo también seleccionará la fuente RTA de Canal.

Selección de Canal Fijo = Cualquier canal de entrada o mezcla.

Recorte = Aumenta o disminuye el nivel de medición.

Opacidad = Ajusta la opacidad de la medición RTA.

Promedio Lento a Rápido = Ajusta el número efectivo de muestras usadas por los medidores promedio (barra).

Máximo/Pico Lento a Rápido = Ajusta el número efectivo de muestras usadas por los indicadores de máximo/pico.

Máx-Off-Pico = Máximo muestra el mayor entre promedio o pico, Pico siempre muestra pico (que podría ser menor que los medidores promedio si Máx/Pico se mueve más rápido que Promedio).

LF Atenuación = Cuando está activado, la respuesta se atenúa gradualmente hacia la banda de frecuencia más baja, para representar mejor la energía de salida de LF.

RTA – ‘Fader Flip’ GEQ –

Cuando está en modo ‘Fader Flip’ de GEQ, si el RTA PEQ/GEQ muestra la mezcla actualmente seleccionada (es decir, la mezcla controlada por los faders) entonces los Medidores Cromáticos de Canal mostrarán el nivel de cada banda de frecuencia sobre el fader que la controla. La frecuencia más prominente también se muestra usando los LED Pk.

Si el RTA PEQ/GEQ muestra un canal diferente al seleccionado, los Medidores Cromáticos de Canal y los LED Pk no se iluminarán.

Otras mediciones

• La medición detallada se muestra después de cada ‘bloque’ de procesamiento y es particularmente útil para verificar la ganancia.
• La medición de SQ-Drive en la pantalla multicanal muestra ya sea la señal enviada a, o la señal que regresa desde el SQ-Drive, dependiendo del estado (grabación/reproducción).

Medición de pico y pico multipunto –

Siempre que un canal de pico haya sido asignado a una tira de canal, siempre hay visibilidad de cualquier pico en la superficie del SQ+ para permitir encontrar picos potencialmente destructivos en cualquier parte del canal de la siguiente manera:

• Si un canal está en pico en una tira de canal en una capa inactiva, la tecla de selección de capa se iluminará en rojo.
• Con la capa seleccionada, el LED rojo de pico (Pk) en cada tira de canal usa detección multipunto para mostrar picos en cualquier parte de la ruta de procesamiento de ese canal.
• Al seleccionar el canal, los LED rojos de pico (Pk) junto a los controles de procesamiento dedicados (Preamp, PEQ, GEQ, Compresor) se iluminarán cuando la señal alcance -3dBFS en el medidor directamente después de ese ‘bloque’ de procesamiento. 0dBFS es el máximo absoluto, por lo que el LED Pk indica que la señal está cerca de saturación digital en ese punto.
