Controles Físicos

Teclas –

Todas las teclas están etiquetadas, y la mayoría se iluminan para mostrar cuándo están activas. Todas realizan funciones específicas, excepto las ‘SoftKeys’ que son asignables por el usuario.

Faders/Pantalla de Faders –

Hay 6 capas de tiras de faders asignables. Para todas las entradas y retornos de FX, el fader controla el nivel de envío de este canal al mix seleccionado. Los faders de envío de FX, Main LR, Mix (Aux/Grupo) y Matriz controlan los niveles generales de salida del mix. Los faders DCA afectan el nivel de los miembros DCA, y los faders MIDI envían mensajes de nivel MIDI. Todas las tiras de faders pueden ser tomadas temporalmente por las funciones GEQ ‘Fader Flip’, 'CH TO ALL MIX' o 'DCA Spill'.

Codificadores Rotativos (Rotaries) –

Estos se iluminan cuando están activos y se usan para ajustar varios parámetros. Algunos están dedicados a parámetros para el canal o mix actualmente seleccionado, aunque el SQ6+ y SQ7+ cuentan con ‘Soft Rotaries’ adicionales que son asignables por el usuario y hay un codificador táctil dedicado.

Pantalla Táctil –

La pantalla táctil permite una interacción sencilla del usuario mediante botones y menús en pantalla. Los parámetros también pueden seleccionarse en pantalla y ajustarse usando el codificador táctil. Cuando un parámetro está seleccionado, se vuelve amarillo en la pantalla, y el codificador táctil se ilumina para indicar que puede usarse para hacer ajustes.

Tipos de Canales

Entradas – 48 canales de entrada con procesamiento. Estos pueden provenir de conexiones locales, remotas o digitales, y mezclarse a cualquier salida.

Main LR – Este es el mix principal. Todos los modos y opciones post-fader siguen este mix.

Mix – 12 canales de mezcla estéreo con procesamiento que pueden usarse como auxiliares o grupos.

FX Envíos – Se incluyen 4 buses de envío de FX para usar con motores internos ‘estándar’ de FX. Se proporcionan 4 buses adicionales de RackUltra FX para usar con los 4 motores de RackUltra FX.

FX Retornos – 12 canales de retorno estéreo dedicados para motores internos de FX, 8 para motores ‘estándar’ de FX y 4 para motores de RackUltra FX.

Matriz – 3 mezclas estéreo o hasta 6 mezclas mono de matriz, alimentadas desde una combinación de otros mixes.

DCA – 8 Amplificadores Controlados Digitalmente para ajustar el nivel y silencios de múltiples canales con un solo conjunto de controles.

MIDI – Hay disponibles 32 tiras de canales que envían datos de control MIDI usando MIDI por USB y TCP/IP.

ⓘ Las tiras de canales MIDI solo envían y responden a mensajes MIDI, su estado no se almacena con Escenas o Shows.

Parámetros, Menús y Ventanas Emergentes en Pantalla

Parámetros ajustables y selecciones – Se muestran como texto blanco sobre fondo negro. Los valores se muestran como texto y también en una barra.

Bibliotecas –

Cuando están disponibles para la pantalla que se está visualizando, la tecla ‘Library’ se ilumina. Al presionarla se muestra una ventana de biblioteca, permitiendo almacenar o recuperar configuraciones para cosas como unidades de FX, procesamiento de canal o parches de entrada. Los presets se almacenan en las bibliotecas de fábrica, y se proporcionan bibliotecas de usuario para guardar tus propias configuraciones. Las bibliotecas también se usan para cargar tipos de unidades de FX, mediante la recuperación de un preset.

ⓘ Consulta la lista completa de tipos de biblioteca en la sección de Bibliotecas.

Listas de menú –

Con listas cortas, toca una opción para seleccionarla. Las listas largas se pueden navegar tocando y arrastrando, o resaltando una opción y usando el codificador táctil para desplazarse por todas las opciones disponibles. Cuando no es posible seleccionar un ítem de la lista (como en listas de permisos de usuario) solo puedes tocar y arrastrar en pantalla.

Un ‘X’ aparece en la parte superior derecha de la mayoría de menús emergentes; tócalo o toca fuera del menú para cerrarlo.

Teclado –

Se muestra un teclado en pantalla al ingresar nombres o números. Toca y mantén ‘^’ (shift) para activar bloqueo de mayúsculas. Toca ‘Apply’ o ‘OK’ para establecer el nombre o número. Toca la ‘X’ en la parte superior derecha del teclado para cerrarlo.

Al ingresar caracteres hexadecimales, se muestra un teclado solo de hex.

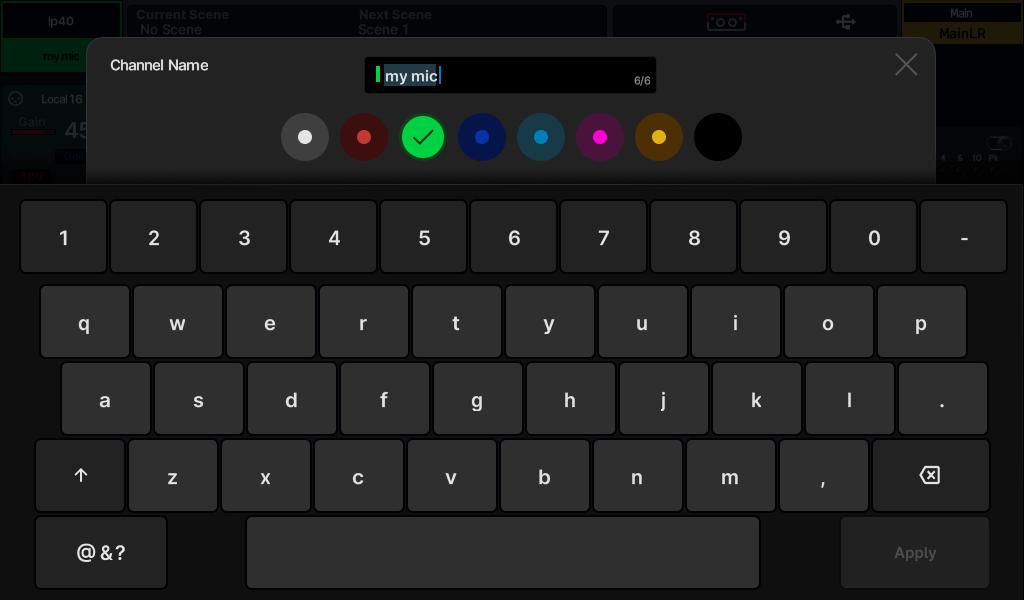

Al ingresar un Nombre de Canal, toca el botón de color para elegir un color de canal, que se aplica instantáneamente.

Confirmación –

Ciertas acciones requieren confirmación. Cuando hay opción para aplicar o cancelar cambios, los botones se muestran activos en pantalla. En algunos casos, se mostrará una ventana emergente con más información y opciones.

Barra de Título en Pantalla

La barra de título siempre es visible en la parte superior de la pantalla, de izquierda a derecha muestra la siguiente información:

• El canal actualmente seleccionado.
• La última escena recuperada (actual).
• La siguiente escena a recuperar.
• Un símbolo de error/advertencia cuando se detecta un error (tócalo para ver una ventana emergente con información sobre el error).
• Un símbolo de Puerto I/O que también indica la tarjeta de opción instalada actualmente.
• El protocolo SLink actual en uso (cuando se ha establecido una conexión SLink y está disponible).
• Un símbolo USB cuando un dispositivo USB está conectado al puerto SQ-Drive. Esto se reemplaza con símbolos de transporte al usar SQ-Drive para grabación o reproducción de audio.
• El mix actualmente seleccionado.

Pantalla de Inicio

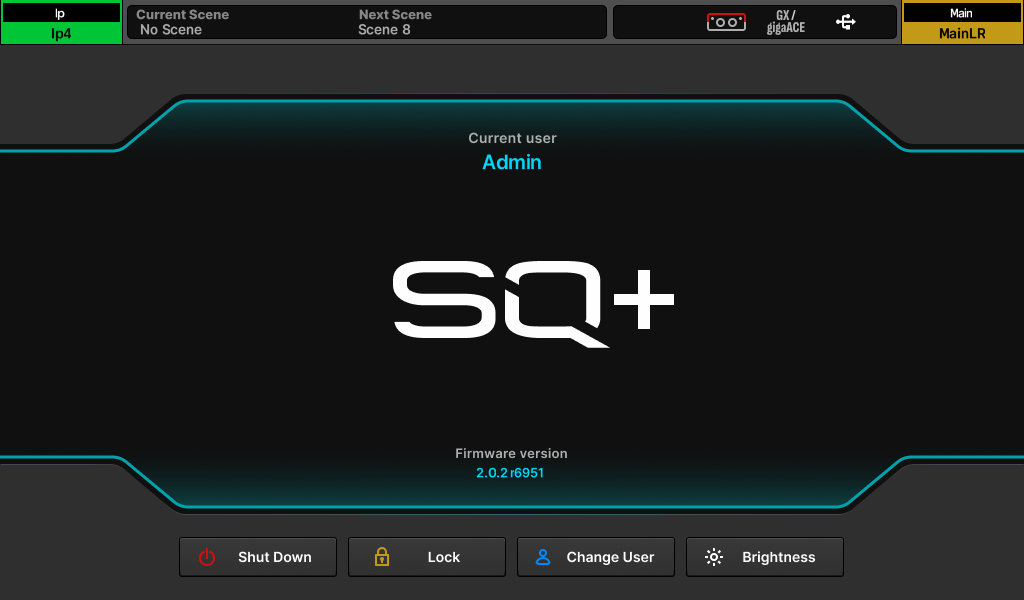

Esta es la primera pantalla que aparece al encender el SQ+. También se muestra cuando no hay canales seleccionados y las teclas de pantalla ‘Processing’ o ‘Routing’ están activas.

ⓘ Presionar las teclas de pantalla ‘Processing’ o ‘Routing’ en vista de banco deseleccionará el canal actualmente seleccionado y regresará directamente a la pantalla de inicio.

‘Shut Down’ – Toca para apagar el SQ+.

‘Lock’ – Toca para bloquear la superficie del SQ+ y evitar que los controles de superficie realicen ajustes.

‘Change User’ – Toca para cambiar a otro usuario activo.

‘Brightness’ – Toca para ir directamente a los ajustes de brillo del SQ+.

Diagnósticos

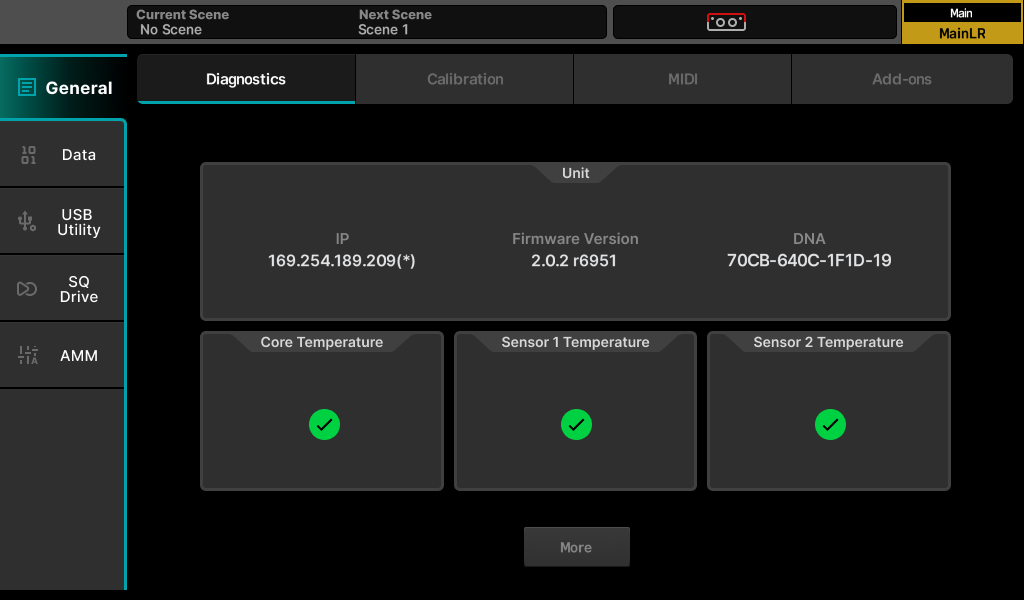

Para acceder a los diagnósticos, presiona la tecla de pantalla ‘UTILITIES’, selecciona ‘General’ en las pestañas de la izquierda y ‘Diagnostics’ en las pestañas superiores. Esto muestra información importante sobre el SQ+, incluyendo la dirección IP actual para conexión vía TCP/IP y el código único DNA para registro y Add-Ons.

Conceptos Básicos del Flujo de Trabajo

• Presiona una tecla ‘LR’, ‘MIX’ o ‘FX’ para mostrar y ajustar los niveles de envío desde cada canal al Mix seleccionado en las tiras de faders. Usa las teclas de capa para desplazarte por las 6 capas de faders. La tira Mix controla el nivel general de envío del Mix/FX seleccionado.
• Selecciona un canal presionando una tecla ‘SEL’ o tocando la tira de canal en las pantallas de Processing, Routing o Faders. Los controles físicos dedicados ahora pueden usarse para ajustar parámetros del canal seleccionado.
• Presiona 'MUTE' para silenciar completamente un canal. Las teclas de mute se iluminan o parpadean cuando un canal está silenciado.
• Usa las teclas ‘PAFL‘ (Pre/After Fade Listen) para enrutar un canal al bus PAFL/salida de auriculares.
• Ve a la pantalla ‘PROCESSING’ para ver un resumen del procesamiento del canal seleccionado. Toca cualquier parte del procesamiento en un canal para ver una vista detallada, luego toca parámetros en pantalla y usa el codificador táctil para ajustar.
• Los envíos de mezcla configurados en ‘Post-Fade’ siguen los niveles de envío LR. Para alternar canales entre ‘Pre-Fade’ y ‘Post-Fade’ para el Mix seleccionado, mantén presionada la tecla ‘PRE FADE’ y usa las teclas ‘SEL’, o usa la pantalla ‘ROUTING’.
• Para asignar o desasignar un canal del mix seleccionado actualmente, mantén presionada la tecla ‘ASSIGN’ y usa las teclas ‘SEL’, o usa la pantalla ‘ROUTING’.
• Mantén presionada la tecla ‘CH TO ALL MIX’ para mostrar los niveles de envío del canal seleccionado actualmente a todos los mixes a través de las tiras principales de faders.
• Presiona la tecla de pantalla ‘FX’ para ver y ajustar los motores de FX. Usa la tecla ‘LIBRARY’ para recuperar tipos y presets de FX - cambia parámetros seleccionándolos en pantalla y usando el codificador táctil. Los buses de FX 1 a 4 envían por defecto a los motores estándar de FX 1 a 4 y los buses de RackUltra FX envían a los motores RackUltra FX 1-4. Los canales de retorno de FX se enrutan a los Mixes de la misma manera que los canales de entrada.
• Mantén presionada la tecla ‘COPY’ y presiona una tecla ‘IN’, ‘SEL’ o ‘MIX’, o usa las superposiciones en pantalla en la pantalla de procesamiento para copiar parámetros o envíos. Mantén presionada la tecla ‘PASTE’ y presiona una tecla ‘SEL’ o Mix para pegar el procesamiento o asignaciones de envío a otro canal. Mantén presionada la tecla ‘RESET’ y presiona una tecla ‘IN’, ‘SEL’ o ‘MIX’ para restablecer parámetros.
• Presiona la tecla ‘VEIW’ para mostrar momentáneamente información alternativa en la tira de canal y en las pantallas LCD Soft Rotary. Presiona varias veces para ver diferente información y presiona y mantén para mostrar la información hasta soltar la tecla.
