Cuando está conectado a una computadora ya sea vía USB o TCP/IP, el SQ envía y recibe mensajes de control MIDI.
Estos pueden dividirse en dos conjuntos de mensajes bidireccionales. Aquellos que se usan para controlar el SQ, y aquellos usados para controlar software o equipos externos.
ⓘ Por favor, consulte el documento separado del Protocolo MIDI del SQ, disponible en www.allen-heath.com para obtener detalles completos sobre toda la comunicación MIDI del SQ.
Canal MIDI y MMC

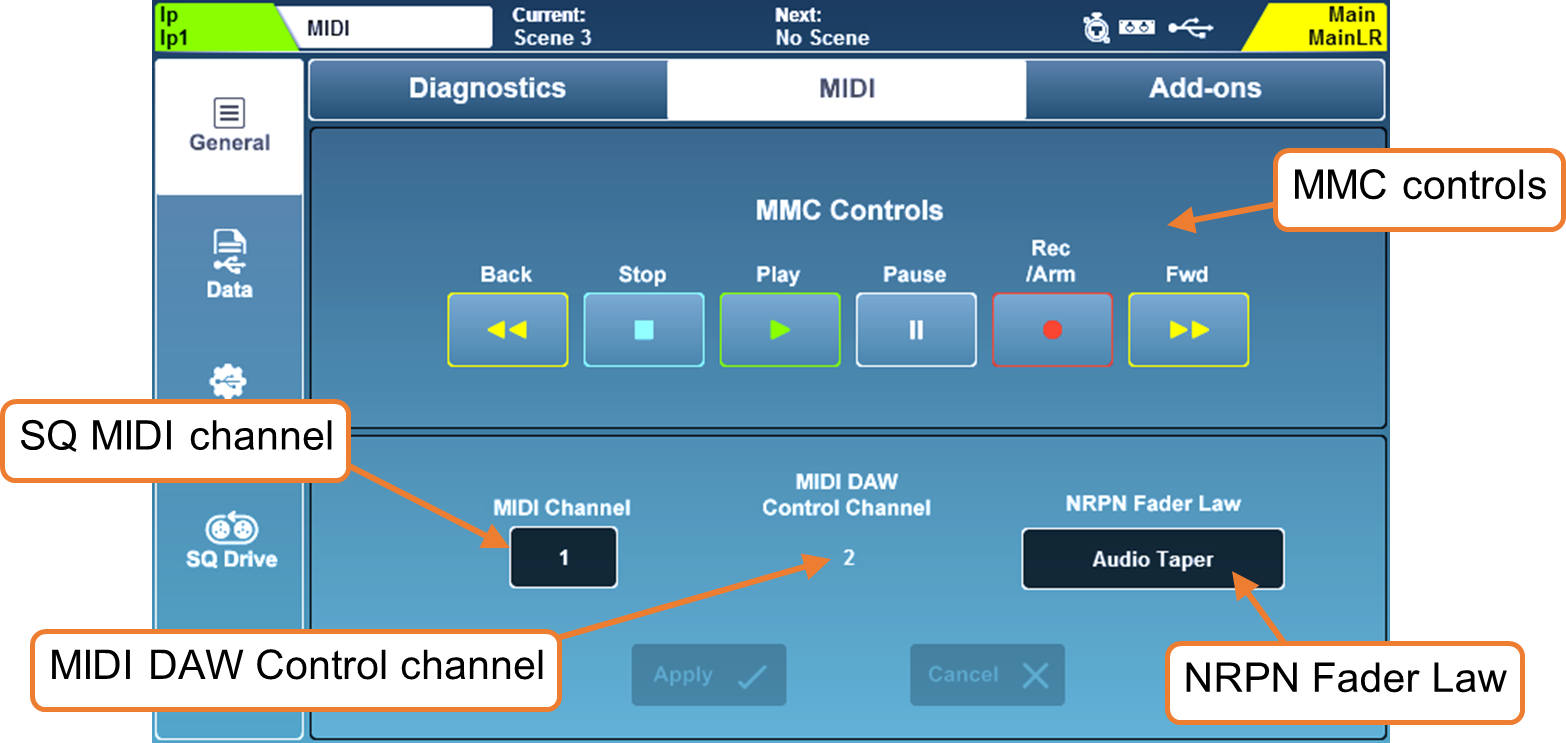

Presione la tecla de pantalla ‘Utility’, luego toque la pestaña ‘General’ seguida de la pestaña ‘MIDI’ para ver y ajustar la configuración del canal MIDI. Esta pantalla también muestra botones MMC (MIDI Machine Control) para el control de secuenciadores de computadora y DAW.
• Toque el valor ‘Canal MIDI’ y use el rotary táctil para ajustar.
• Toque el valor ‘NRPN Fader Law’ para seleccionar la ley del fader usada para el control hacia y desde los niveles de canal del SQ.
Linear Taper = Control lineal de alta resolución para automatización
Audio Taper = Los faders MIDI externos coinciden con los faders del SQ
• Toque los botones ‘Aplicar’ o ‘Cancelar’ para aplicar o descartar los cambios.
ⓘ El canal usado para el Control DAW (y por lo tanto todas las tiras de fader MIDI) es siempre uno más que el canal MIDI al que está configurado el resto del SQ. Para usar el canal MIDI 1 para el Canal de Control DAW, configure el canal MIDI principal del SQ en 16.
• Al tocar cualquiera de los controles MMC se envían mensajes estándar de transporte MMC a todos los canales. Estos también son traducidos por el controlador de control DAW a mensajes específicos de transporte para la emulación de superficie de control que se esté usando.
Tiras de Fader MIDI
El SQ tiene 32 tiras de fader MIDI disponibles que pueden asignarse en cualquier lugar de las capas de tiras de fader.
Estas transmiten mensajes estándar MIDI a través de USB y TCP/IP cuando se presionan las teclas ‘Mute’, ‘Sel’ o ‘PAFL’, o cuando se ajusta el fader de la tira. También responden a los mismos mensajes.
• Los mensajes pueden usarse tal cual, y ser ‘aprendidos’ por el software para control.
• Por defecto, estos mensajes se transmiten en el Canal MIDI 2.
• Presionar una tecla enviará un note on seguido de un note off, mover un fader envía un mensaje de cambio continuo.
| Control de Tira de Fader MIDI del SQ | Mensaje MIDI |
|---|---|
| Teclas Mute 1 a 32 | Note On/Off 0 (C-1) a 31 (G1) |
| Teclas Sel 1 a 32 | Note On/Off 32 (G#1) a 63 (Eb4) |
| Teclas PAFL 1 a 32 | Note On/Off 64 (E4) a 95 (B6) |
| Faders 1 a 32 | CC 00 a CC 31 |
Control DAW
Las tiras de fader MIDI pueden usarse con la aplicación Allen & Heath MIDI Control.
Esta traduce los mensajes de la tira MIDI y emula mensajes estándar de superficie de control para uso con un DAW. Los nombres de los canales también son enviados desde el DAW y aplicados a las tiras de canal MIDI.
Visite www.allen-heath.com para descargar la última versión de Allen & Heath MIDI Control y ver instrucciones para la instalación y configuración correcta.
Vale la pena mencionar que las SoftKeys también pueden asignarse para enviar mensajes MMC o mensajes de ‘Bank Up’, ‘Bank Down’, y usar estos también actualizará el nombrado de las tiras de canal MIDI.
ⓘ Sólo las tiras de fader MIDI, controles MMC y asignaciones específicas de SoftKey se usan para la emulación de superficie de control DAW. Otros controles físicos (como los rotatorios de EQ) continúan controlando el canal seleccionado en el SQ.
MIDI desde Controles Soft
Los Soft Rotaries y las teclas Soft Rotary pueden usarse para transmitir mensajes MIDI vía USB y TCP/IP, incluyendo note on/off, CC absoluto, CC relativo, MMC y mensajes de cambio de programa.
Esto les permite usarse para controlar equipos o software externos.
ⓘ Consulte la sección SoftKeys/SoftRotaries para más detalles.
