Procesamiento
Presione cualquier tecla ‘Sel’ para seleccionar un canal. Los controles físicos y las teclas alrededor de la pantalla táctil se iluminarán para mostrar que están activos y pueden usarse para ajustar parámetros del canal seleccionado.

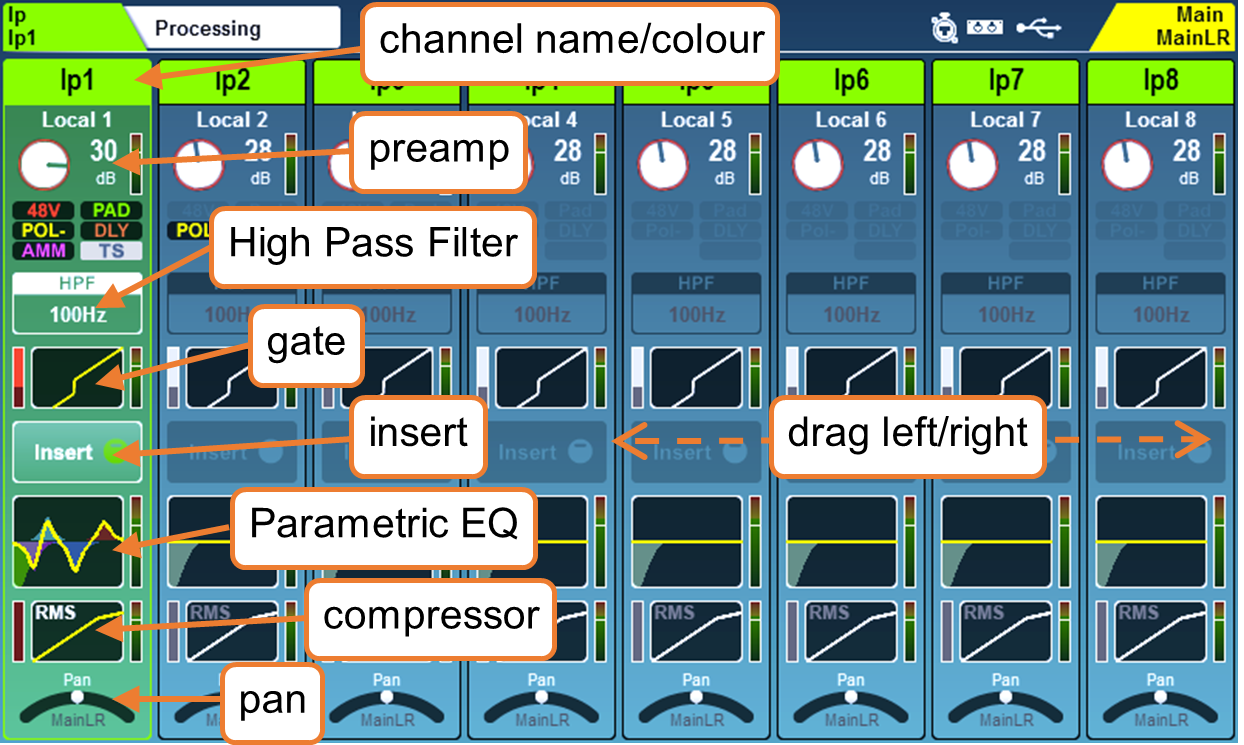

Presione la tecla de pantalla ‘Processing’ para mostrar la vista de banco de procesamiento.
Esto ofrece una visión general del procesamiento para hasta 8 canales a la vez, con el canal seleccionado resaltado. La vista cambiará automáticamente si se selecciona un canal que está fuera de la vista, aunque también puede tocar y arrastrar para ver todos los canales en la capa actual.
El canal de mezcla seleccionado actualmente se muestra en el extremo derecho.
• Toque el nombre de un canal para renombrarlo y cambiar el color del canal.
• Toque ‘Apply’ para establecer el nombre y el color (esto se mostrará en la pantalla y en la pantalla LCD del canal).
ⓘ El teclado permanece en pantalla cuando se presionan otras teclas ‘Sel’, para acelerar la denominación de múltiples canales.
• Toque cualquier ‘bloque’ de procesamiento para verlo y ajustarlo en detalle. La visión general del canal seleccionado continuará mostrándose a la izquierda de la pantalla. Seleccionar otro canal del mismo tipo le permitirá ajustar los mismos parámetros en el canal recién seleccionado.
• Toque el bloque activo o presione la tecla ‘Processing’ para volver a la vista de banco.
• El orden del procesamiento de la señal de audio se muestra de arriba hacia abajo.
ⓘ Los canales DCA muestran una lista de hasta 28 ‘miembros’. Si hay más miembros que esto, aparecerá ‘…’ en la parte inferior de la lista.

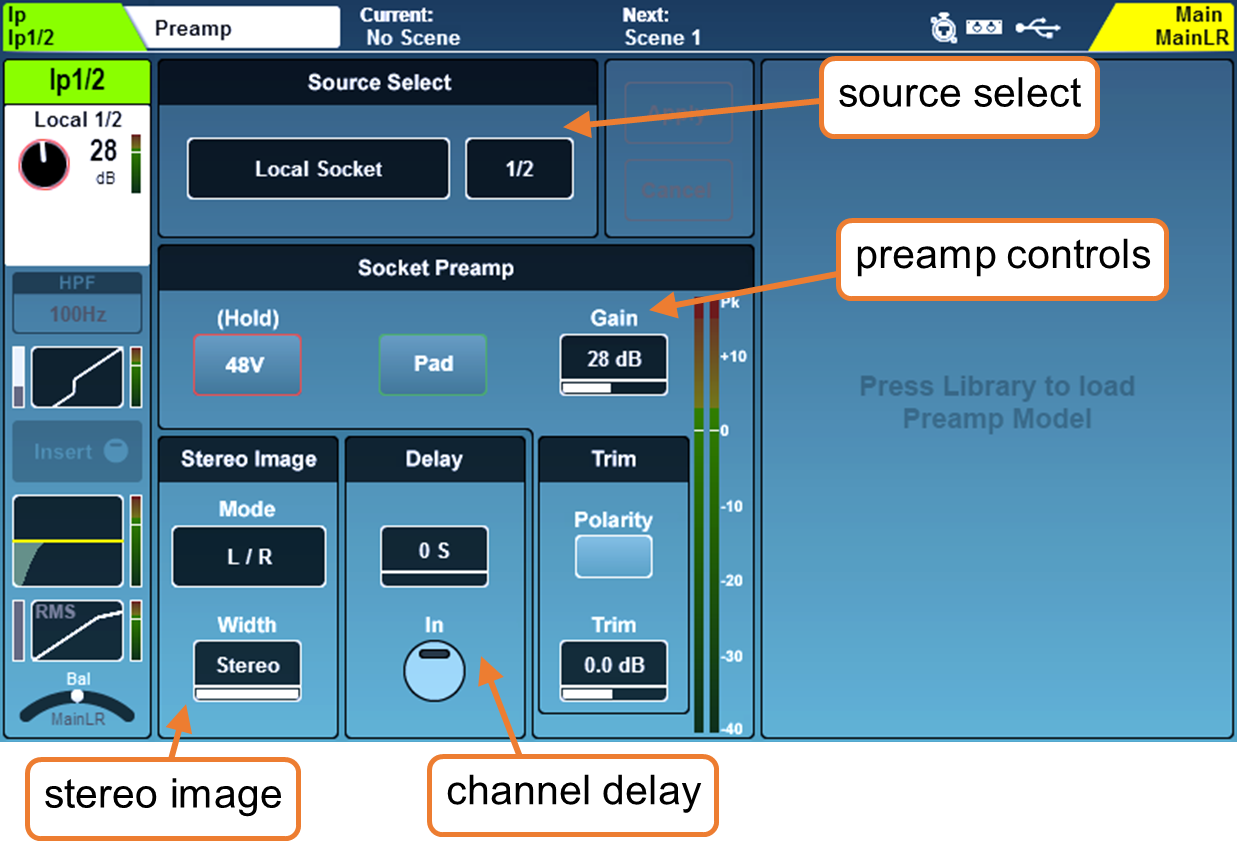

Preamp (Canales de Entrada)
Selección de Fuente –
• Toque el tipo de fuente para seleccionar de una lista de fuentes.
No asignado = El canal no tiene fuente.
Socket Local = Un socket en la parte trasera del SQ.
Socket SLink = Un dispositivo conectado al puerto SLink (unidades AR, AB, DX, GX u otra consola).
Puerto USB = Ya sea SQ-Drive o USB-B (dependiendo de cuál esté en uso).
Puerto IO = Tarjeta de opción SQ.
Generador de Señal = El generador de señal incorporado.
• Toque el número del socket y use el control rotatorio de la pantalla táctil para desplazarse por todos los sockets disponibles.
Socket Preamp –
Cuando la fuente está configurada en un socket con preamplificador, los parámetros ‘48V’, ‘Pad’ y ‘Gain’ estarán disponibles. Estos son controles digitales para el preamplificador remoto y no forman parte del procesamiento del canal.
ⓘ Al usar expansores Dante, el socket del expansor debe estar conectado a la tarjeta de opción Dante, que a su vez se conecta a un canal SQ desde sockets del Puerto IO.
ⓘ El control del socket también está disponible en la pantalla I/O.
• Mantenga presionado el botón ‘48V’ para activar o desactivar la alimentación phantom (el canal se silenciará automáticamente por un periodo después de cambiar).
• Toque el botón ‘Pad’ para activar o desactivar el pad de -20dB.
• Seleccione los parámetros ‘Gain’ o ‘Trim’ para ajustar usando el control rotatorio de la pantalla táctil.
Gain = 0dB a +60dB
Trim = -24dB a +24dB
ⓘ Gain es para entradas analógicas controladas digitalmente, como sockets de entrada locales o de expansores. Trim es un ajuste puramente digital, para señal digital o de línea y forma parte del procesamiento del canal.
• Toque el botón ‘Pol’ para invertir la polaridad del canal de entrada.
Retardo – En el orden de procesamiento, el retardo del canal se encuentra después del compresor. Se presenta en la pantalla del preamplificador ya que usualmente se ajusta al mismo tiempo que otros parámetros de ‘configuración’ como el gain, que no se ajustan durante la mezcla.
• Seleccione el valor para ajustar usando el control rotatorio de la pantalla táctil.
Retardo del canal de entrada = 0.00ms a 341.00ms
O 0.00m a 121.23m (-20°C a +40°C)
O 0.00ft a 397.76ft (-4°F a +104°F)
O 0S a 32736S
ⓘ Las unidades usadas para medir el retardo se eligen en la pantalla de Preferencias de la Superficie.
• Toque el botón ‘In’ para activar o desactivar el retardo.
Imagen Estéreo – Esta sección es visible solo cuando se selecciona un canal de entrada estéreo. Toque el modo para seleccionar entre las siguientes opciones:
L/R = estándar izquierda/derecha.
R/L = izquierda/derecha invertidas.
L-Pol/R = estándar izquierda/derecha con polaridad invertida en izquierda.
R-Pol/L = izquierda/derecha invertidas con polaridad invertida en derecha.
Mono = izquierda y derecha alimentadas a ambos canales.
L/L = izquierda alimentada a ambos canales.
R/R = derecha alimentada a ambos canales.
M/S = para decodificar un arreglo mid/side (salidas M+S/M-S).
ⓘ Para uso normal de M/S, la señal/micrófono mid debe conectarse al canal impar y la señal/micrófono side al canal par.
El control de ancho puede ajustarse en incrementos del 1% desde Mono (0%) hasta Estéreo (100%).

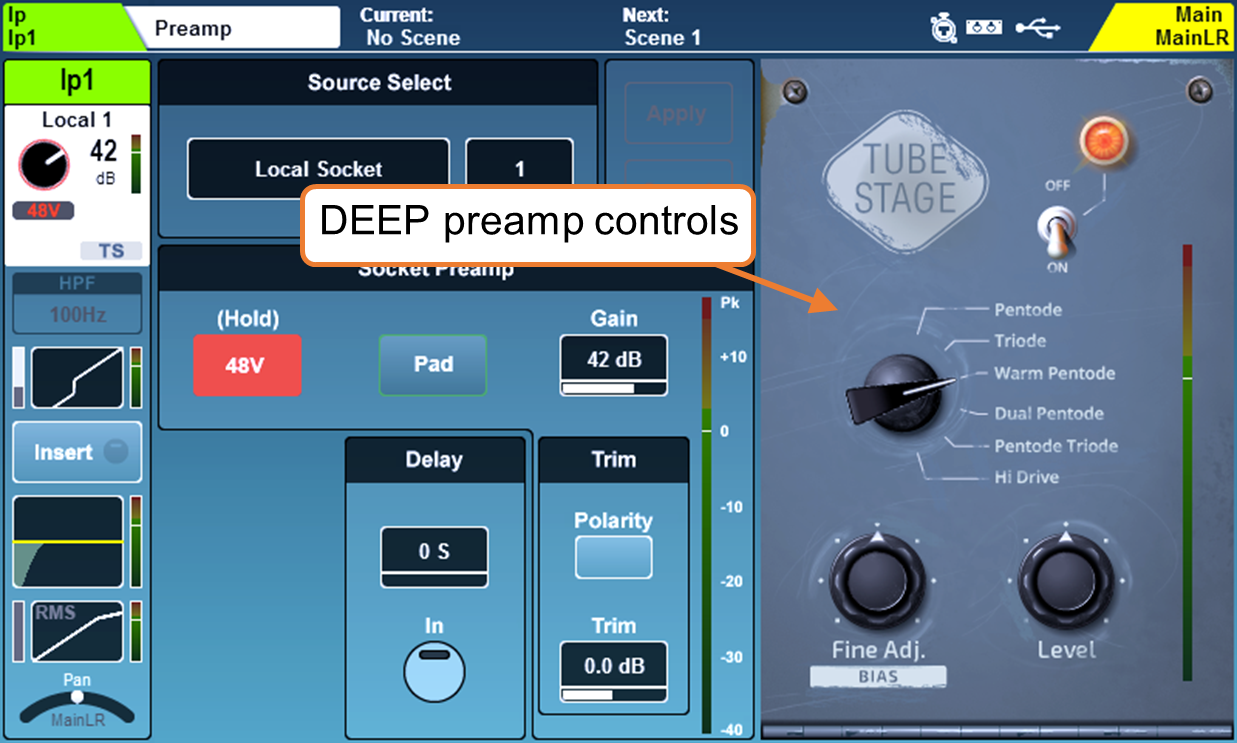

DEEP Preamp –
Los preamplificadores en el SQ y en las Unidades de Audio Remotas son precisos y transparentes, con transitorios rápidos y baja distorsión armónica total. Sin embargo, hay situaciones donde pueden ser deseables características alternativas. Usar un modelo de preamplificador DEEP permite añadir estas características, con control total y sin las limitaciones o preocupaciones de fiabilidad de equipos esotéricos.
• Cuando esté en la pantalla ‘Preamp’ del canal, presione la tecla ‘Library’ para mostrar la lista de modelos de preamplificadores.

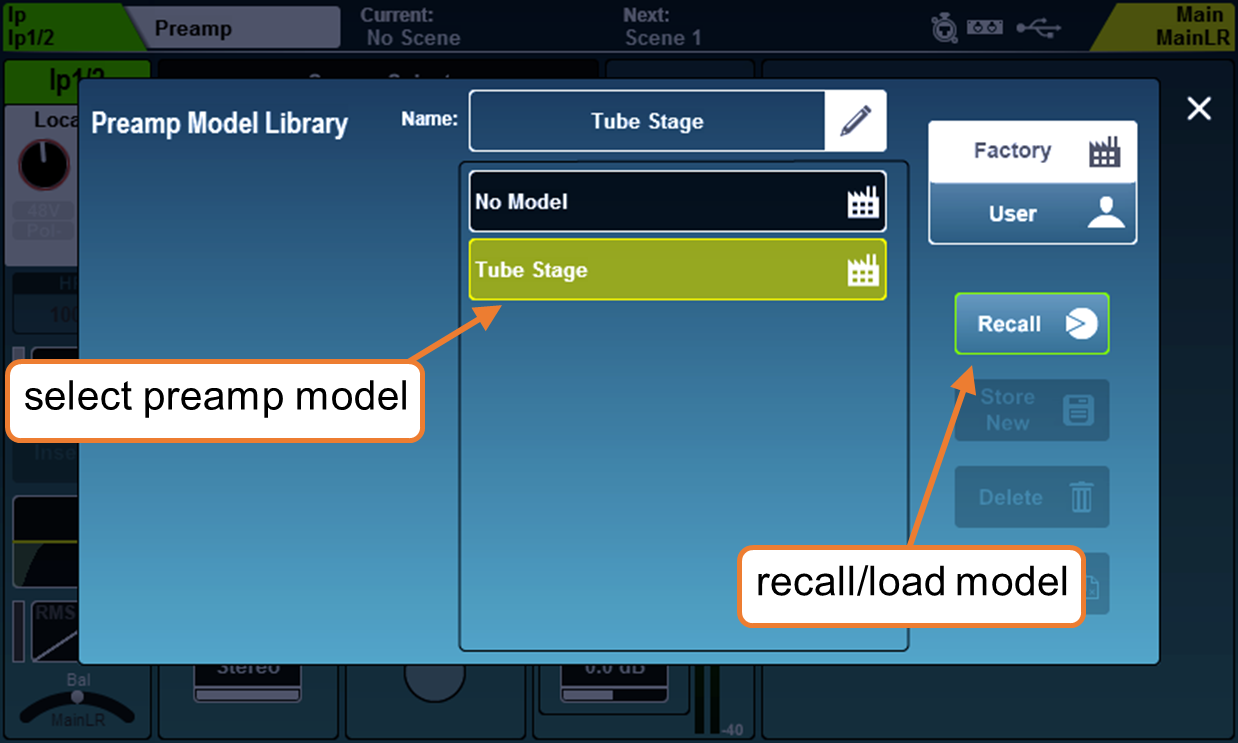

• Seleccione un preset de preamplificador y luego presione el botón ‘Recall’ para cargarlo.
• Toque ‘On/Off’ para activar o desactivar el modelo de preamplificador.
• Toque cualquier parámetro en pantalla y ajuste usando el control rotatorio de la pantalla táctil.
Preamp (Canales de Mezcla)

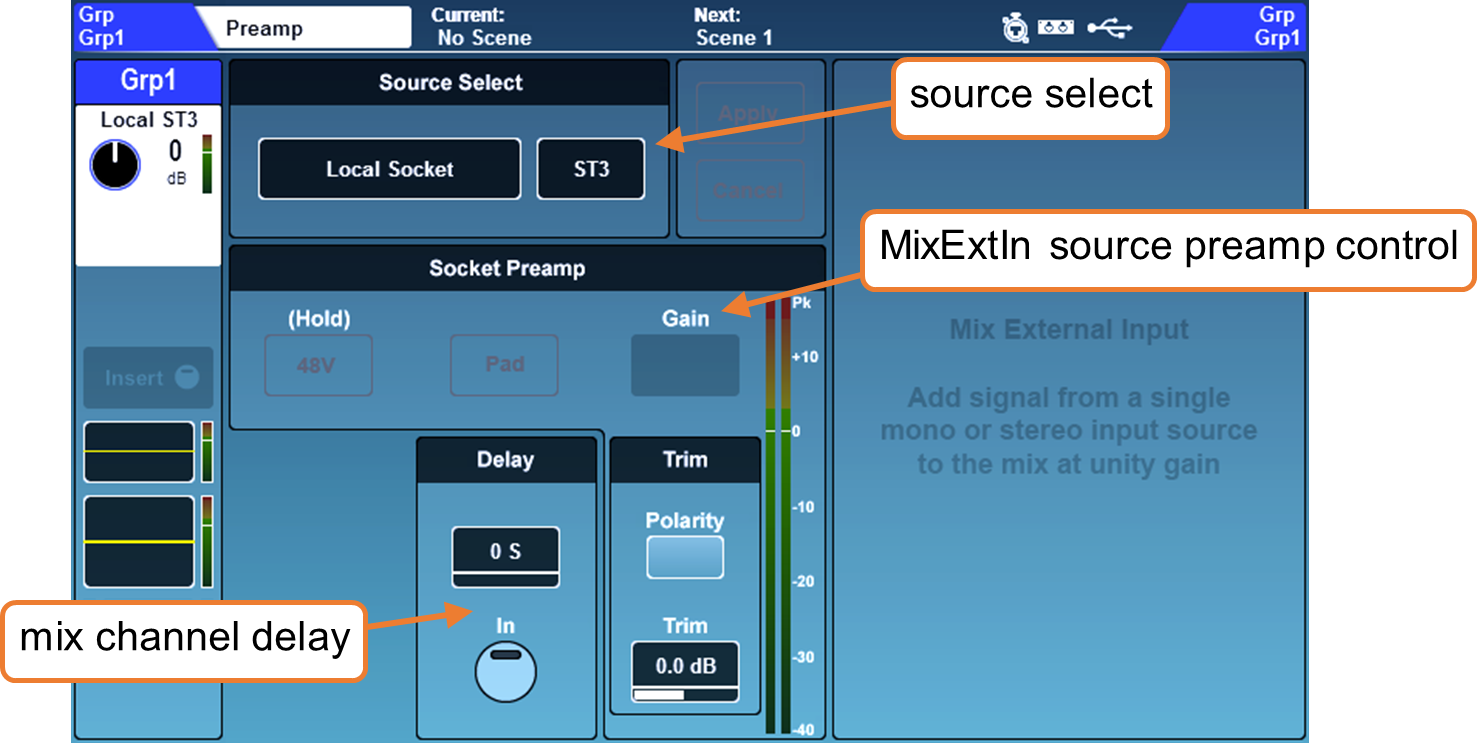

Entrada Externa de Mezcla –
Un ‘Mix Ext In’ puede usarse con cualquier canal de mezcla. Esto enruta audio directamente desde una fuente a la mezcla sin procesamiento ni control de enrutamiento o nivel. Se usa comúnmente para añadir una señal preprocesada a una mezcla, como desde un submezclador o pista de clic.
ⓘ Las mezclas mono permiten entradas externas mono y las mezclas estéreo permiten entradas externas estéreo.
Excepto el retardo del canal, todos los parámetros en la sección de preamplificador del procesamiento de mezcla se refieren al control de la entrada externa de mezcla, incluyendo Selección de Fuente, Socket Preamp (disponible cuando se selecciona un preamplificador de socket como fuente) y Trim. Consulte Preamp (canales de entrada) para más información.
ⓘ Tenga en cuenta que el interruptor de ‘Polaridad’ y el control Trim afectan la polaridad y trim de la ‘Mix Ext In’ asignada, y no la salida del canal de mezcla. La polaridad de salida puede cambiarse mediante el control del socket de salida en la pantalla IO.
Retardo (retardo de salida del canal de mezcla) –
En el orden de procesamiento de señal, este retardo se ubica al final del canal de mezcla, después del compresor.
• Seleccione el valor para ajustar usando el control rotatorio de la pantalla táctil.
Retardo del canal de mezcla = = 0.00 ms a 682.00 ms
O 0.00 m a 242.47 m (-20°C a +40°C)
O 0.00 ft a 795.53 ft (-4°F a +104°F)
O 0 S a 65472 S
• Toque el botón ‘In’ para activar o desactivar el retardo.
ⓘ Las unidades usadas para medir el retardo se eligen en la pantalla de Preferencias de la Superficie.
HPF (Canales de Entrada)
HPF –

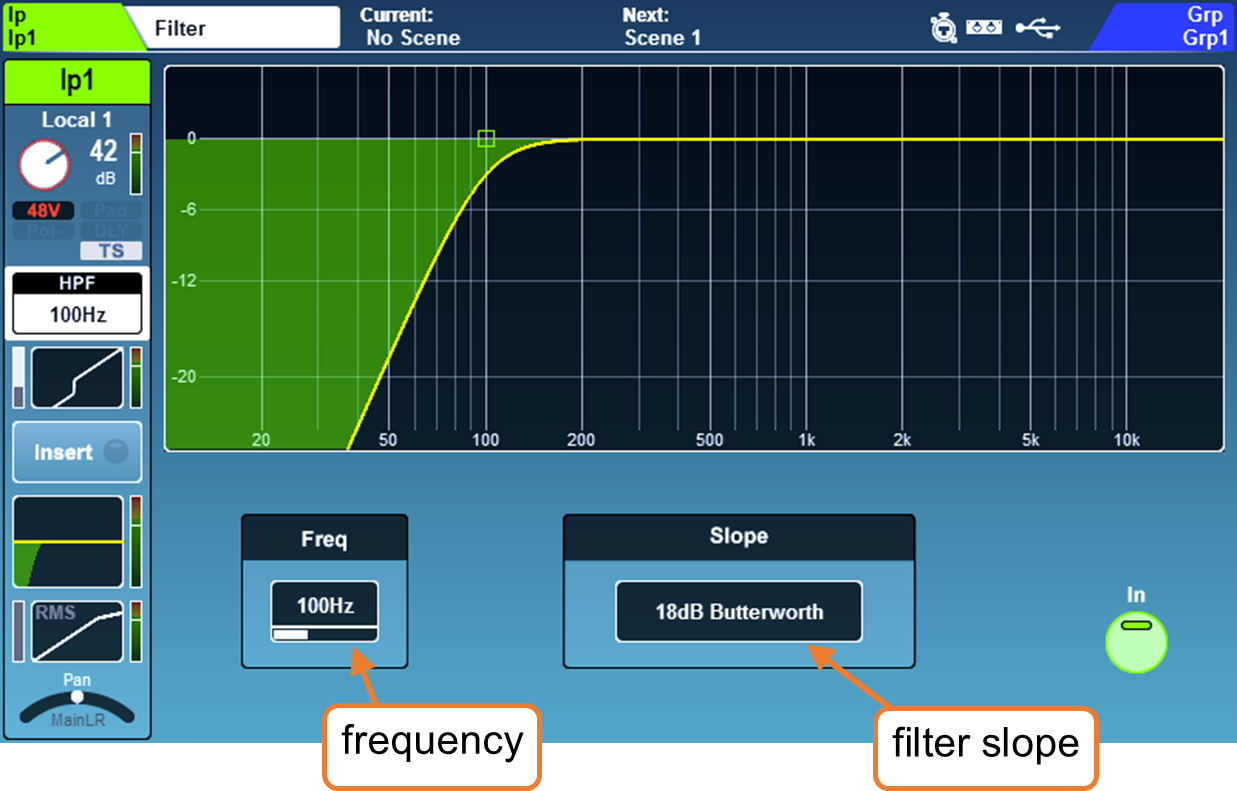

Un Filtro Pasa Altos (HPF) está disponible en cada canal de entrada y cuenta con una pendiente y frecuencia ajustables.
• Actívelo o desactívelo usando el botón en pantalla o la tecla dedicada ‘In’ del HPF.
• Toque el valor de frecuencia del HPF para seleccionarlo, luego ajuste usando el control rotatorio de la pantalla táctil, o use el control rotatorio dedicado ‘Freq’ del HPF para afectar el canal de entrada seleccionado.
• Toque el valor actual de ‘Slope’ para seleccionar entre diferentes pendientes de filtro.
Frecuencia del HPF = 20Hz a 2Khz
Pendiente = 12dB, 18dB, 24dB (atenuación por octava) Butterworth
ⓘ El HPF también es visible en la pantalla de procesamiento PEQ para conveniencia y puede almacenarse y recuperarse con los ajustes de PEQ. Aunque es un proceso separado en un punto diferente de la ruta de señal, el HPF no contribuye a la curva de respuesta del PEQ.
Gate (Canales de Entrada)

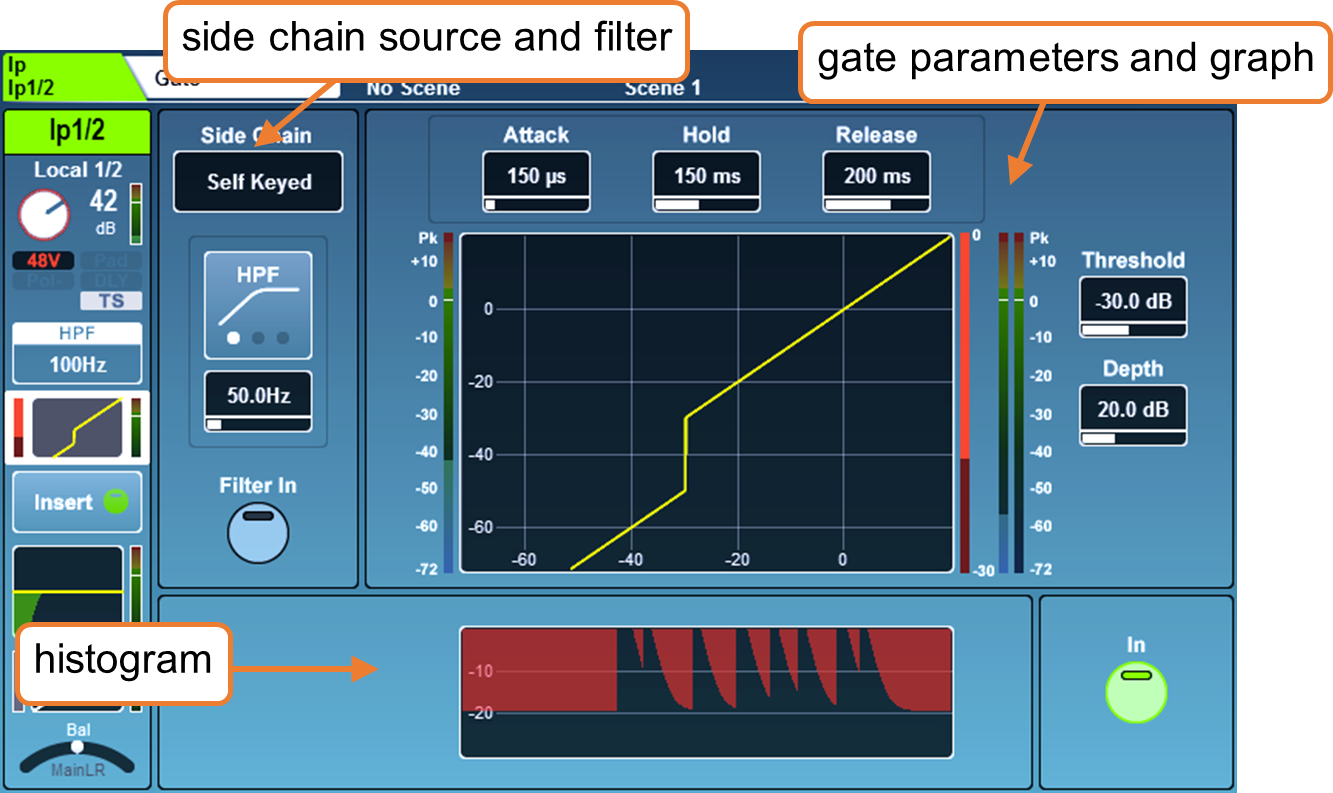

Active o desactive el Gate usando el botón ‘In’ en pantalla o la tecla física ‘In’ del Gate (a la izquierda del control rotatorio dedicado al umbral del Gate).
Cadena Lateral –
• Seleccione ‘Self Keyed’ o use la cadena lateral del gate desde otro canal.
ⓘ Al usar otro canal como entrada de cadena lateral, la señal se toma después de todo el procesamiento del canal, tras el retardo de milisegundos del canal.
• Toque el tipo de filtro para cambiar entre los modos HPF/BPF/LPF. El botón ‘Filter In’ activa el filtro.
• Toque el valor de frecuencia para seleccionarlo, luego ajuste con el control rotatorio de la pantalla táctil.
Frecuencia HPF = 20Hz a 5kHz
Frecuencia BPF = 120Hz a 10kHz
Frecuencia LPF = 120Hz a 20kHz
Parámetros y gráfico –
• El gráfico muestra la entrada/umbral en el eje x y el nivel de salida en el eje y para dar una representación visual de los ajustes de parámetros del gate.
• El nivel de entrada de cadena lateral se muestra en el medidor a la izquierda del gráfico.
La acción del Gate (reducción de señal) de 0dB a -30dB se muestra en el medidor inmediatamente a la derecha del gráfico. Cuando el gate está activado, este medidor es rojo, de lo contrario es blanco.
El nivel posterior al gate se muestra a la derecha de este.
• Ajuste los parámetros tocando para seleccionar y luego usando el control rotatorio de la pantalla táctil. El umbral del Gate también tiene un control rotatorio dedicado.
Ataque = 50µs a 300ms
Retención = 10ms a 5s
Relajación = 10ms a 1s
Umbral = -72dB a +18dB
Profundidad = 0dB a 60dB
Histograma –
El histograma muestra los últimos 12 segundos de actividad del gate, moviéndose de derecha a izquierda. Al igual que el medidor de reducción, cuando el gate está activado, la reducción de nivel (profundidad) se muestra en rojo, y cuando está desactivado se muestra en blanco/gris.
Insertar
Los puntos de inserción en SQ pueden usarse para enrutar audio hacia y desde cualquier socket I/O disponible, permitiendo insertar procesamiento analógico o digital en el canal.
Los insertos también pueden usarse con los motores internos de FX. Consulte la sección de motores FX para más detalles.

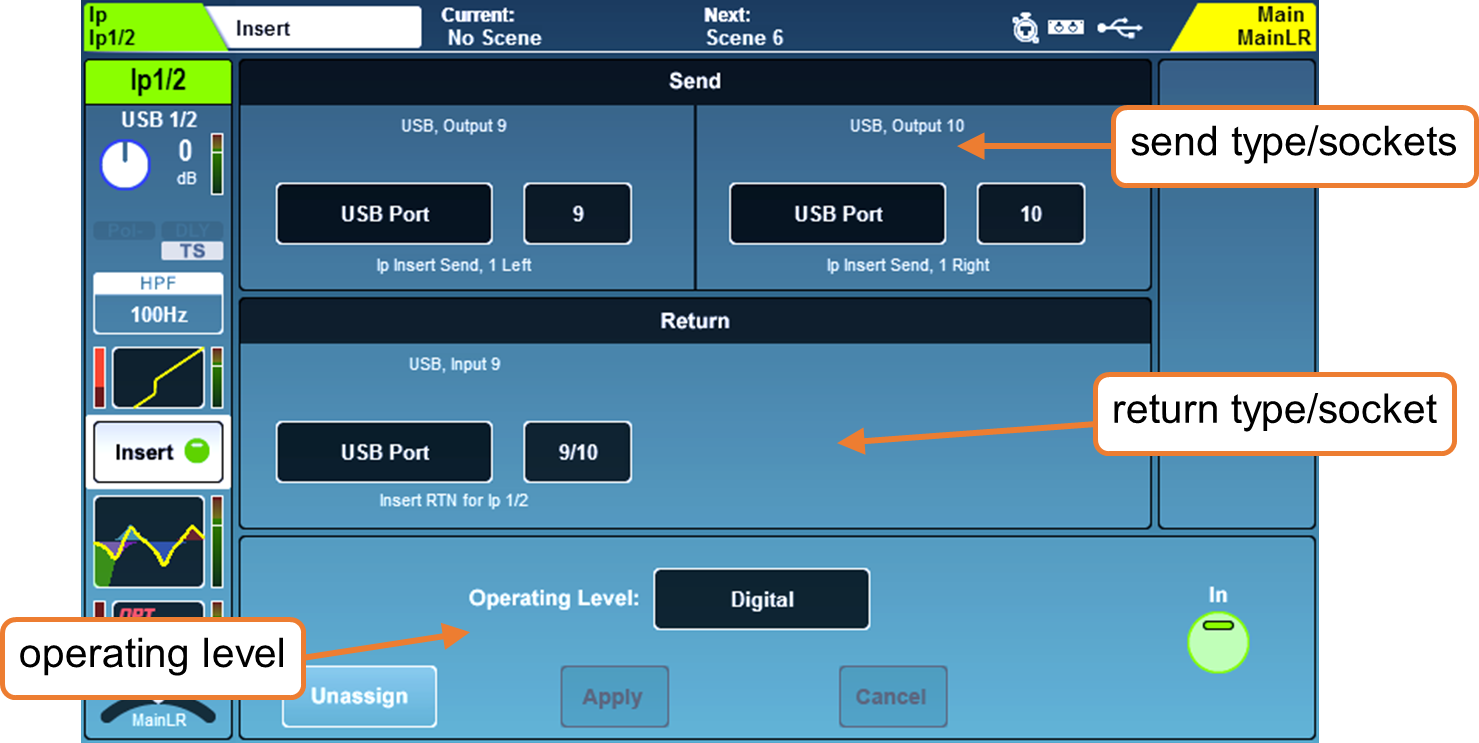

Enviar – Seleccione el tipo de destino y canal para el envío de inserción.
Retorno – Seleccione el tipo de fuente y canal para el retorno de inserción.
Tipos de Envío/Retorno = Socket Local, Socket SLink, Puerto USB, Puerto IO, Unidad FX
ⓘ Tenga en cuenta que el envío y retorno de inserción no está compensado por latencia.
Nivel de operación – Seleccione entre opciones de nivel de línea para coincidir con el tipo de inserción.
Digital = No compensado, para uso con I/O digital.
Analógico = Para uso con equipo externo a +4dBu.
-10 dBV = Para uso con equipo externo a -10dBV.
• Active o desactive el inserto usando el botón ‘In’ en pantalla.
• Desasigne todos los sockets de envío y retorno con el botón ‘Unassign’.
Cuando el inserto de un canal seleccionado está asignado y activado ‘In’, el LED ‘Insert Active’ se iluminará en la superficie.
ⓘ Los sockets usados por puntos de inserción se identifican como ‘en uso’ por el color del número de socket en la pantalla I/O.
ⓘ Si los sockets han sido configurados y luego enrutados a otro lugar, el inserto puede volverse inválido. En este estado se mostrará ‘Insert Invalid’ a la derecha de la pantalla y el inserto se desactivará.
GEQ (Canales de Mezcla)
Todos los canales de mezcla cuentan con un ecualizador gráfico estéreo de 28 bandas que puede activarse o desactivarse usando el botón ‘In’ en pantalla.
Con un canal de mezcla seleccionado y el GEQ activo, el LED verde ‘In’ en la sección GEQ (debajo de los controles rotatorios PEQ) se iluminará.
Para hacer ajustes, toque el fader en pantalla para cada banda y use el control rotatorio de la pantalla táctil.
Frecuencias (Hz) = 31, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400,
500, 630, 800, 1k, 1.25k, 1.6k, 2k, 2.5k, 3.15k, 4k, 5k, 6.3k, 8k, 10k, 12.5k, 16k
Ganancia = -12dB a +12dB
Ancho de banda = 1/3rd oct (constante)
Modo ‘Fader Flip’ –
El SQ puede mostrar el GEQ en los faders, con cada tira de canal mostrando una sola banda de frecuencia para permitir un ajuste rápido y preciso.
• Presionar la tecla GEQ ‘Fader Flip’ muestra el ecualizador gráfico para la mezcla seleccionada en los faders, con una banda de frecuencia en cada tira de fader. Presionar la tecla ‘Fader Flip’ por segunda vez en el SQ-5 o SQ-6 muestra el siguiente conjunto de bandas de frecuencia, y una tercera presión saldrá del modo.
ⓘ En modo ‘Fader Flip’, los medidores cromáticos de canal y los indicadores de pico pueden usarse para mostrar niveles de RTA y frecuencia prominente. Consulte la sección RTA – GEQ ‘Fader Flip’ para detalles completos.

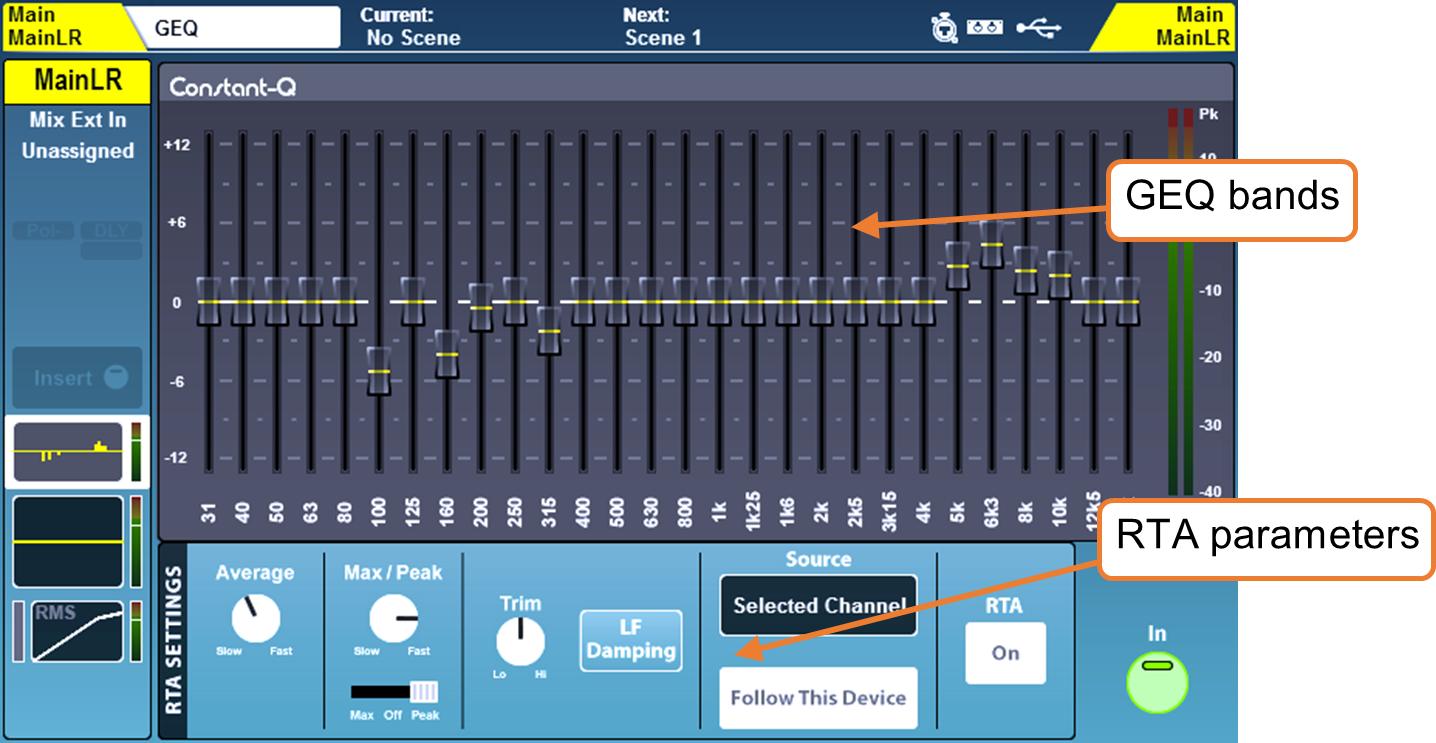

RTA – El RTA muestra los niveles de la fuente RTA para cada banda de frecuencia del GEQ.
Para información completa sobre el RTA del GEQ, consulte la sección RTA de esta guía.
DEEP GEQ –
Junto con el GEQ ‘Constant-Q’, otros GEQ DEEP con características únicas pueden añadirse al SQ.
Una vez añadidos al SQ, pueden usarse en lugar del GEQ ‘Constant-Q’ en cualquier canal de mezcla.
ⓘ La información sobre cómo agregar modelos se encuentra en la sección de Complementos de esta guía.
• Presione la tecla ‘Library’ para ver la Biblioteca GEQ.
• Diferentes modelos de GEQ pueden recuperarse de la biblioteca ‘Factory’.
• Almacene y recupere presets de usuario GEQ DEEP usando la biblioteca ‘User’.

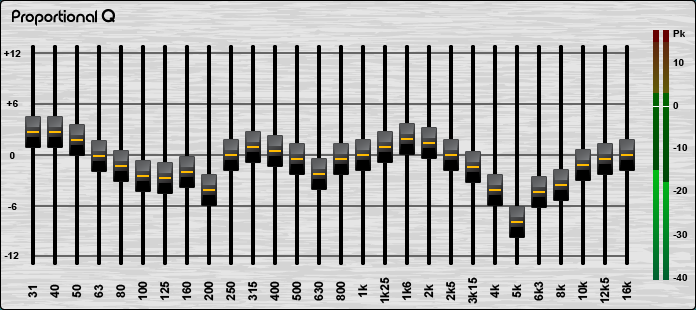

Proportional-Q –
Q ancho y suave que se estrecha progresivamente hacia los valores máximos de corte o aumento.

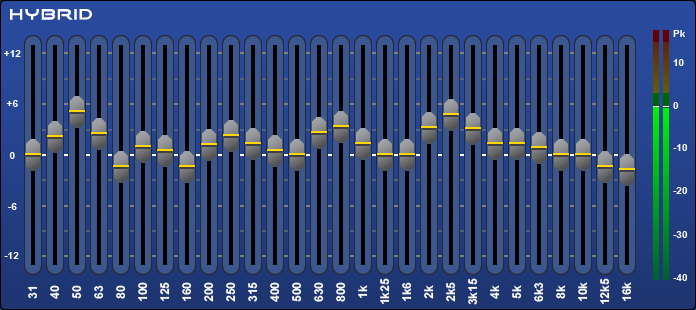

Hybrid GEQ –
Una combinación de las unidades Proportional-Q y Constant-Q que ofrece aumentos suaves y cortes clínicos.

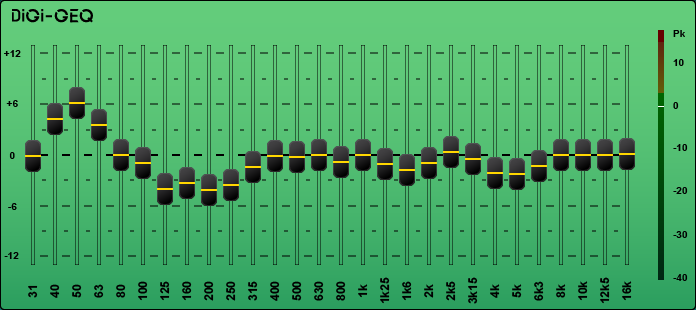

Digi GEQ –
Ganancia y ancho optimizados para minimizar la interacción entre bandas de frecuencia.
PEQ

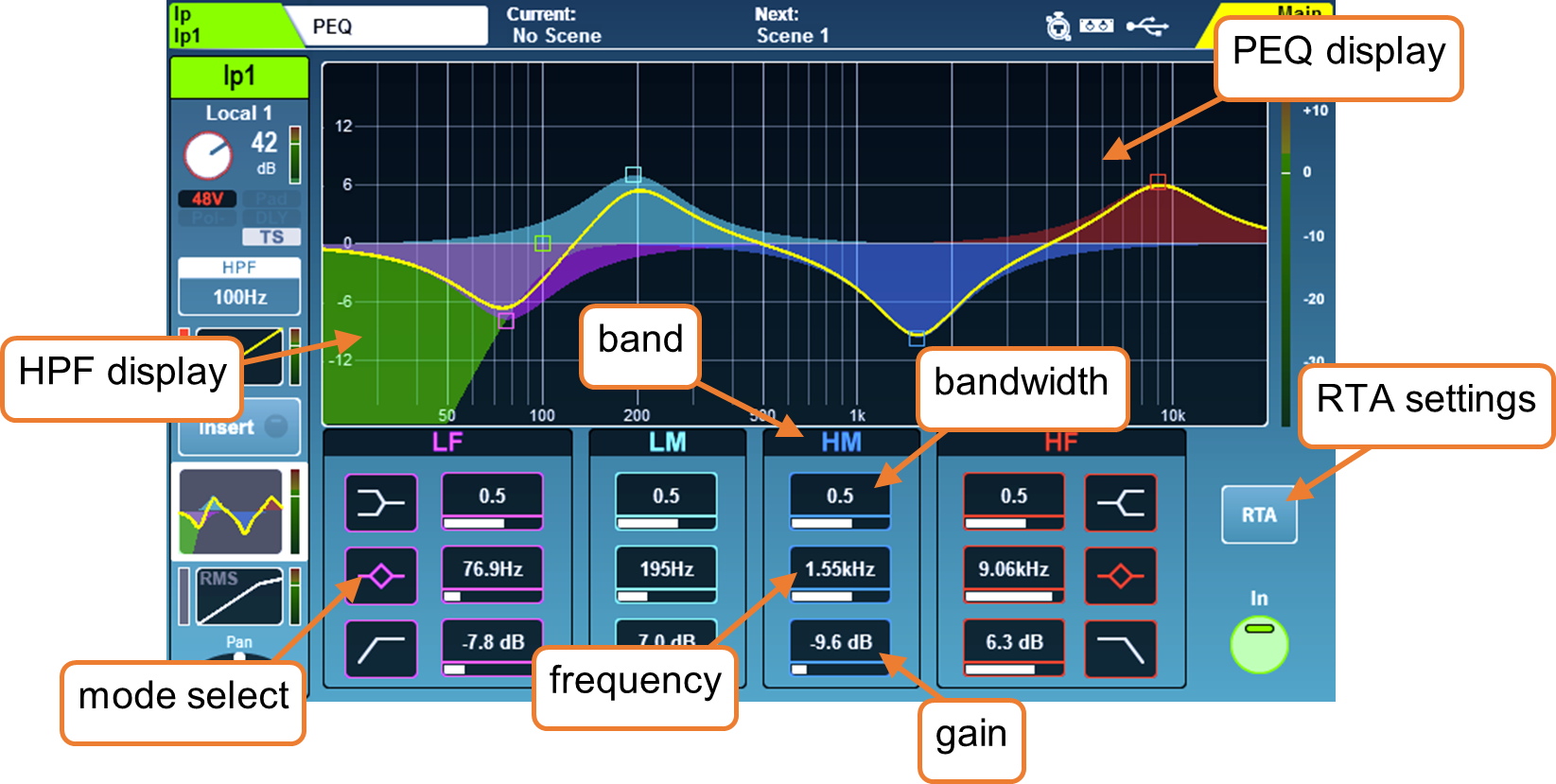

El PEQ puede activarse o desactivarse usando la tecla física ‘In’ en la superficie o con el botón ‘In’ en pantalla.
• Las 4 bandas del ecualizador paramétrico están etiquetadas para coincidir con la sección física de ecualización en la superficie.
• Para usar los controles físicos dedicados de ecualización, seleccione una banda y use los controles rotatorios de ganancia, ancho de banda y frecuencia para ajustar. Para ajustar en pantalla, toque un parámetro y use el control rotatorio de la pantalla táctil, o toque y arrastre puntos en el gráfico.
ⓘ La banda de frecuencia seleccionada en la superficie puede configurarse para seguir la selección en pantalla en Preferencias de la Superficie.
• Toque el icono correspondiente para cambiar entre los modos estantería, campana y filtro para las bandas LF y HF.
• Cuando el PEQ está activo, la visualización gráfica es de colores brillantes; cuando está inactivo, está atenuada.
Modo LF = Estantería, Campana, HPF
Modo HF = Estantería, Campana, LPF
Frecuencia (todos los modos) = 20Hz a 20kHz
Ancho (paramétrico) = 1.5 octavas a 1/9th octava
Ganancia (paramétrico, estantería) = -15dB a +15dB
• Toque el botón ‘RTA’ para ver y ajustar la configuración de superposición del RTA. Los detalles completos del RTA del PEQ están en la sección de Medición de esta guía.
Compresor

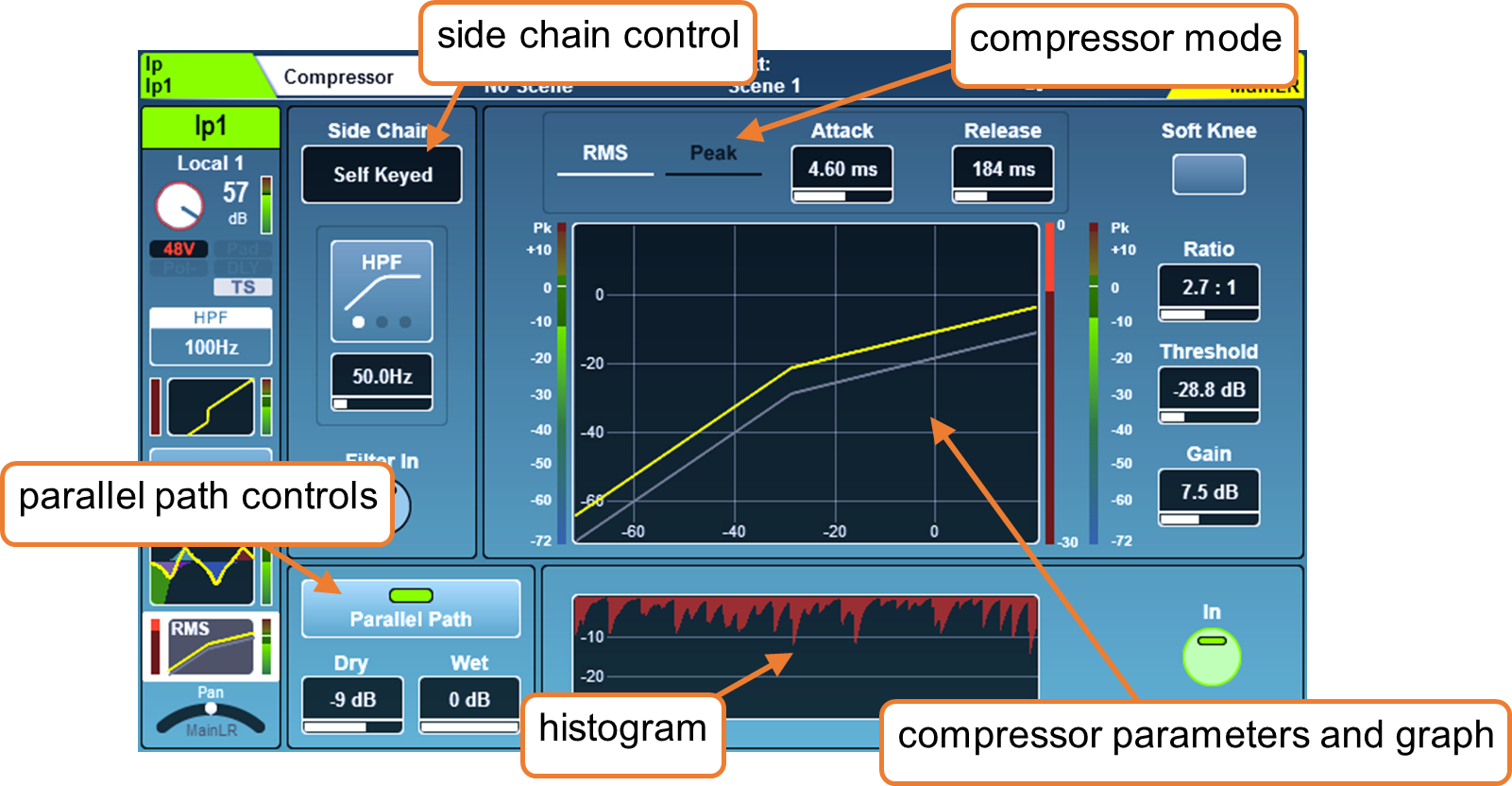

Active o desactive el Compresor usando el botón ‘In’ en pantalla o la tecla física ‘In’ del Compresor (a la izquierda del control rotatorio dedicado al umbral del Compresor).
Cadena Lateral –
• Seleccione ‘Self Keyed’ o use la cadena lateral del compresor desde otro canal.
ⓘ Al usar otro canal como entrada de cadena lateral, la señal se toma después de todo el procesamiento del canal, tras el retardo de milisegundos del canal.
• Toque el tipo de filtro para cambiar entre los modos HPF/BPF/LPF.
• Toque la frecuencia para seleccionarla, luego ajuste usando el control rotatorio de la pantalla táctil.
Frecuencia HPF = 20Hz a 5kHz
Frecuencia BPF = 120Hz a 10kHz
Frecuencia LPF = 120Hz a 20kHz
Modo del Compresor –
Hay dos modos de detección en el compresor estándar, RMS (promedio) y Pico. Toque cualquiera de los modos para alternar entre ellos. El modo activo se muestra en blanco.
Rodilla Suave –
Toque este botón para activar la configuración de rodilla suave. Esto habilita una relación variable que suaviza el comportamiento de la compresión alrededor del umbral (esto también se muestra en el gráfico).
Parámetros –
• Ajuste los parámetros tocando para seleccionar y luego usando el control rotatorio de la pantalla táctil.
Ataque = 30µs a 300ms
Relajación = 50ms a 2s
Relación = 1:1 (sin compresión) a Infinito (limitación)
Umbral = -46dB a +18dB
Ganancia (ganancia de compensación) = 0dB a +18dB
Gráfico –
• El gráfico muestra la entrada/umbral en el eje x y el nivel de salida en el eje y para dar una representación visual de los ajustes de parámetros.
• El nivel de entrada de cadena lateral se muestra en el medidor a la izquierda del gráfico.
• La compresión (reducción de señal) de 0dB a -30dB se muestra en el medidor inmediatamente a la derecha del gráfico. Cuando el compresor está activado, este medidor es rojo, de lo contrario es blanco.
• El nivel posterior al compresor (salida) se muestra a la derecha de la reducción de señal.
Compresión Paralela –
Esto permite mezclar la señal comprimida con la señal sin comprimir. Gracias al núcleo XCVI, estas señales son coherentes y no se introduce filtrado en peine.
• Toque el botón ‘Parallel Path’ para activar o desactivar.
• Toque los valores Dry/Wet y ajuste usando el control rotatorio de la pantalla táctil.
Nivel individual Dry/Wet = -infinito a 0dB
Histograma –
El histograma muestra los últimos 12 segundos de actividad del compresor, moviéndose de derecha a izquierda. Al igual que el medidor de reducción de nivel, cuando el compresor está activado, la reducción de nivel (profundidad) se muestra en rojo, y cuando está desactivado se muestra en blanco/gris.
Modo Ducker –
‘Ducker Mode’ está disponible como opción en la Biblioteca de Compresores. Este es un modo especial de compresor que reduce el nivel del canal basado en la señal de otro canal (usando la entrada de cadena lateral). El ducking se usa comúnmente en un canal de música de fondo con la cadena lateral alimentada por un micrófono de anuncio.
DEEP Compresores – Complementos opcionales, modelados en unidades clásicas de hardware con características tonales y de comportamiento únicas.
Una vez que los modelos de compresores DEEP han sido añadidos a un SQ, pueden usarse en lugar del compresor RMS/Pico en cualquier canal de entrada o mezcla.
ⓘ La información sobre cómo agregar modelos se encuentra en la sección de Complementos de esta guía.
• Presione la tecla ‘Library’ para ver la Biblioteca de Compresores.
• Diferentes modelos de compresores pueden recuperarse de la biblioteca ‘Factory’.

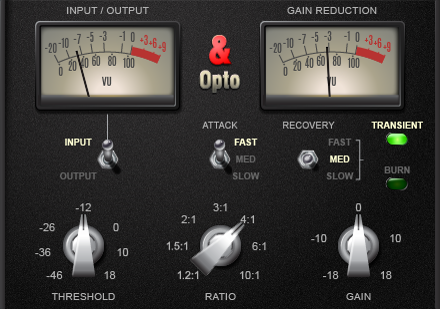

Opto –

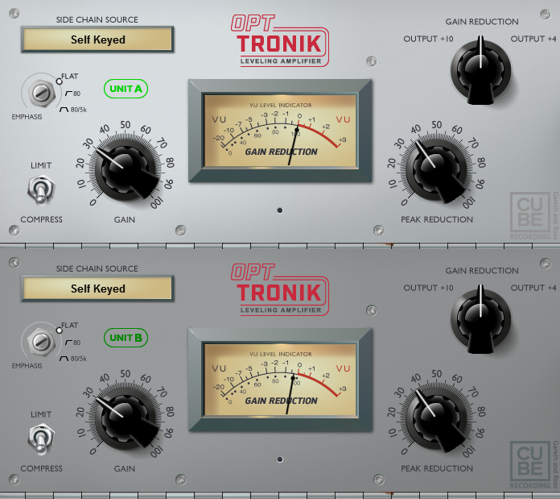

Las mejores características de una gama de compresores ópticos combinadas en una unidad de sonido suave.

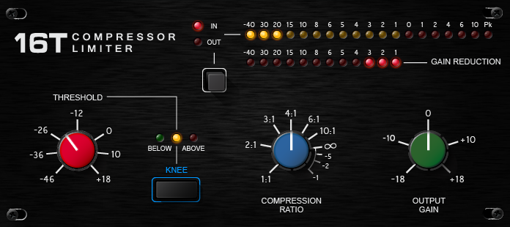

16T –
Compresor RMS basado en VCA ajustado y contundente, con reducción de ganancia de sonido natural.

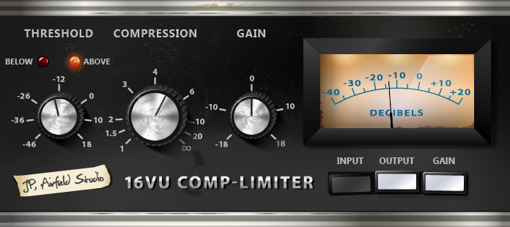

16VU –
El clásico compresor RMS basado en VCA. Mejora musicalmente las frecuencias bajas-medias cuando se impulsa.

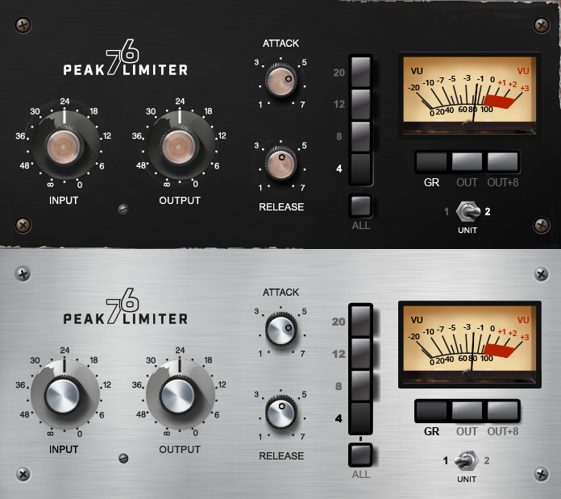

Peak Limiter 76 –
Dos versiones del renombrado amplificador nivelador FET. Una vintage, otra más moderna, ambas con modo todo-botón.

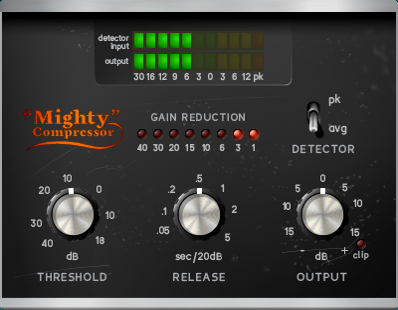

Mighty –
Compresor de matriz de transistores que ofrece un sonido de ataque único. Capaz de una reducción de ganancia masiva con baja distorsión.
OptTronik –
Dos versiones del legendario amplificador nivelador electro-óptico. Compresión suave y musical.
Bus –

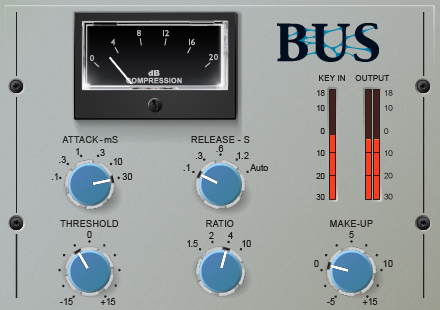

El compresor VCA más conocido para cohesión sonora de mezclas y material de programa.
