SQ-Drive y USB-B usan los mismos ajustes de enrutamiento y tasa de muestreo. La señal se envía a ambos simultáneamente para grabación/transmisión, usando el enrutamiento desde el SQ hacia los conectores de salida USB.
Los conectores de entrada USB se originan desde USB-B a menos que la reproducción esté activa desde SQ-Drive. Al reproducir audio estéreo o multipista desde SQ-Drive, todos los conectores de entrada USB se originan automáticamente desde SQ-Drive. Cuando la reproducción se detiene (no en pausa), la fuente USB cambia automáticamente de nuevo a USB-B.
ⓘ Existen tareas que requieren un ancho de banda intensivo (como formatear un SQ-Drive o cargar un show) que pueden interrumpir el uso de SQ-Drive o USB-B.
Antes de grabar o reproducir audio, tanto el modo como la tasa de muestreo deben configurarse.
ⓘ Los cambios en la tasa de muestreo cuando una conexión USB-B está activa pueden requerir que las aplicaciones o DAW se reinicien para un funcionamiento correcto.
La conexión USB-B permite 32 entradas y 32 salidas simultáneamente a 96kHz o 48kHz.
SQ-Drive puede grabar o reproducir hasta 16 canales a 96kHz o hasta 32 canales a 48kHz.

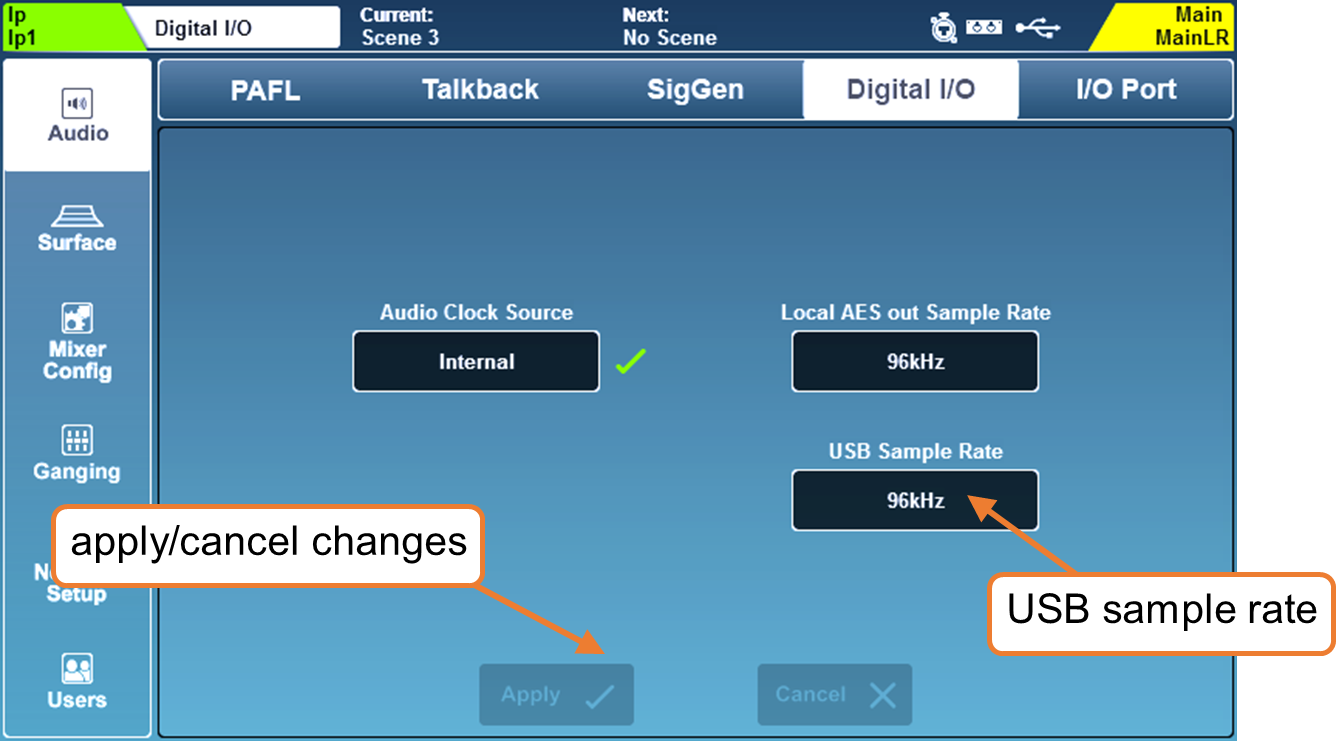

Para cambiar la tasa de muestreo USB, presione la tecla de pantalla ‘Setup’ y luego toque la pestaña ‘Audio’ seguida de la pestaña ‘Digital I/O’.
• Toque el valor ‘USB Sample Rate’ para elegir entre ‘96kHz‘ o ‘48kHz’.
SQ-Drive Grabación y Reproducción Estéreo

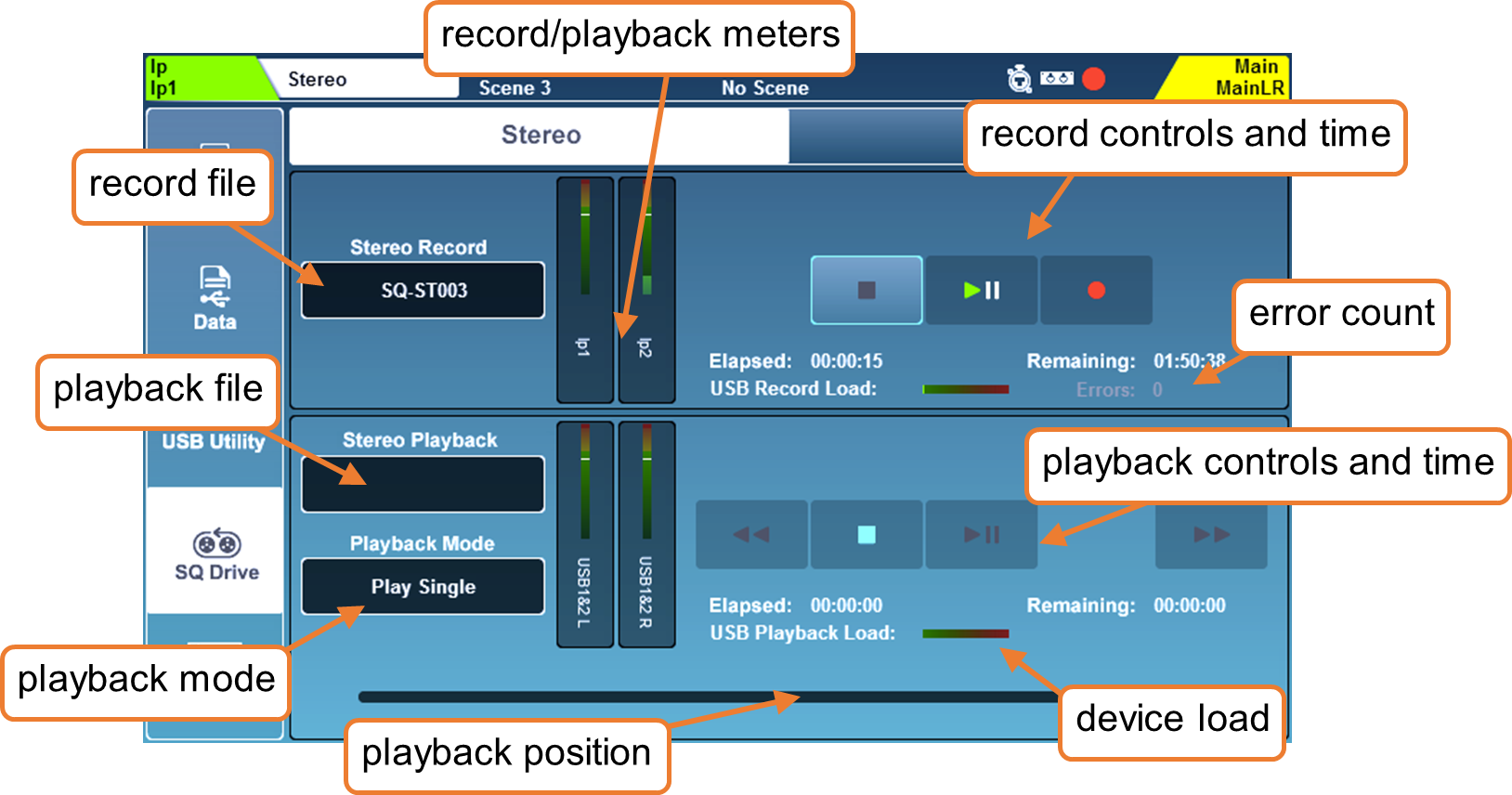

Presione la tecla de pantalla ‘Utility’ y luego toque la pestaña ‘SQ-Drive’ seguida de la pestaña ‘Stereo’ para mostrar la pantalla de grabación/reproducción estéreo de SQ-Drive.
La mitad superior de la pantalla es para grabación y la mitad inferior es para reproducción.
Grabación –
• Las grabaciones estéreo se toman de los conectores de salida USB 1&2. Por defecto, Main LR L y Main LR R están enrutados a estos. Los canales o conectores actualmente enrutados están etiquetados debajo de los medidores de grabación.
• Presione el botón de grabación para armar la grabación, aparecerá un nuevo nombre de archivo ‘Stereo Record’, se mostrará el valor de tiempo ‘Remaining’ y el contador de ‘Errors’ se reiniciará.
• Presione el botón de reproducir/pausa para comenzar la grabación, los valores de tiempo ‘Elapsed’ y ‘Remaining’ mostrarán el progreso.
• Presione el botón de detener para detener la grabación.
ⓘ El medidor de carga del dispositivo indica la idoneidad del dispositivo USB para grabar o reproducir audio.
ⓘ El contador de ‘Errors’ incrementa con cualquier error de escritura detectado.
Reproducción –
• La reproducción estéreo puede dirigirse a cualquier canal, o múltiples canales, asignándolos desde los conectores de entrada USB 1&2. Los primeros canales (en orden numérico) a los que están asignados los conectores de entrada USB 1&2 están etiquetados debajo de los medidores de reproducción.
• Toque el valor del nombre de archivo ‘Stereo Playback’. Luego toque el botón ‘Playback’ o ‘Recording’ para ver archivos en cada carpeta (las grabaciones que haya realizado con el SQ se muestran en la carpeta ‘Recordings’).
• Toque una pista para resaltarla.
• Toque el botón ‘Select’ para cargar la pista resaltada.
• Toque el valor ‘Playback Mode’ para seleccionar un modo.
Reproducir todo = Reproduce todas las pistas en la carpeta consecutivamente.
Reproducir una = Reproduce la pista seleccionada y luego se detiene.
Repetir todo = Reproduce repetidamente todas las pistas en la carpeta consecutivamente.
Repetir una = Reproduce repetidamente la pista seleccionada.
• Toque los botones de transporte para ir a la pista anterior o siguiente, o para detener o reproducir/pausar.
• Toque y arrastre el marcador circular de posición de reproducción para saltar a un punto diferente en la pista.
Formatos y Carpetas –
SQ-Drive almacena grabaciones estéreo en ‘<SQ-DRIVE>:\AHSQ\USBREC’.
Estos son archivos estéreo *.wav de 24 bits a 96kHz o 48kHz, nombrados secuencialmente en el orden grabado, por ejemplo SQ-ST001.WAV, SQ-ST002.WAV…
Los archivos para reproducción estéreo copiados desde una computadora deben colocarse en
‘<SQ-DRIVE>:\AHSQ\USBPLAY’.
Estos pueden ser archivos mono o estéreo, PCM *.wav sin comprimir, a 44.1, 48 o 96kHz y 16 o 24 bits.
No deben contener encabezados (como BWF) ni datos (como marcadores).
ⓘ Los archivos se marcarán con fecha/hora del dispositivo externo si una instancia de SQ-MixPad está conectada al SQ cuando se inicia la grabación.
Duración de la Grabación –
La duración máxima de una grabación estéreo está basada en el tamaño máximo de archivo de 4GB, lo que equivale aproximadamente a 2 horas a 96kHz o 4 horas a 48kHz.
SQ-Drive Grabación y Reproducción Multipista

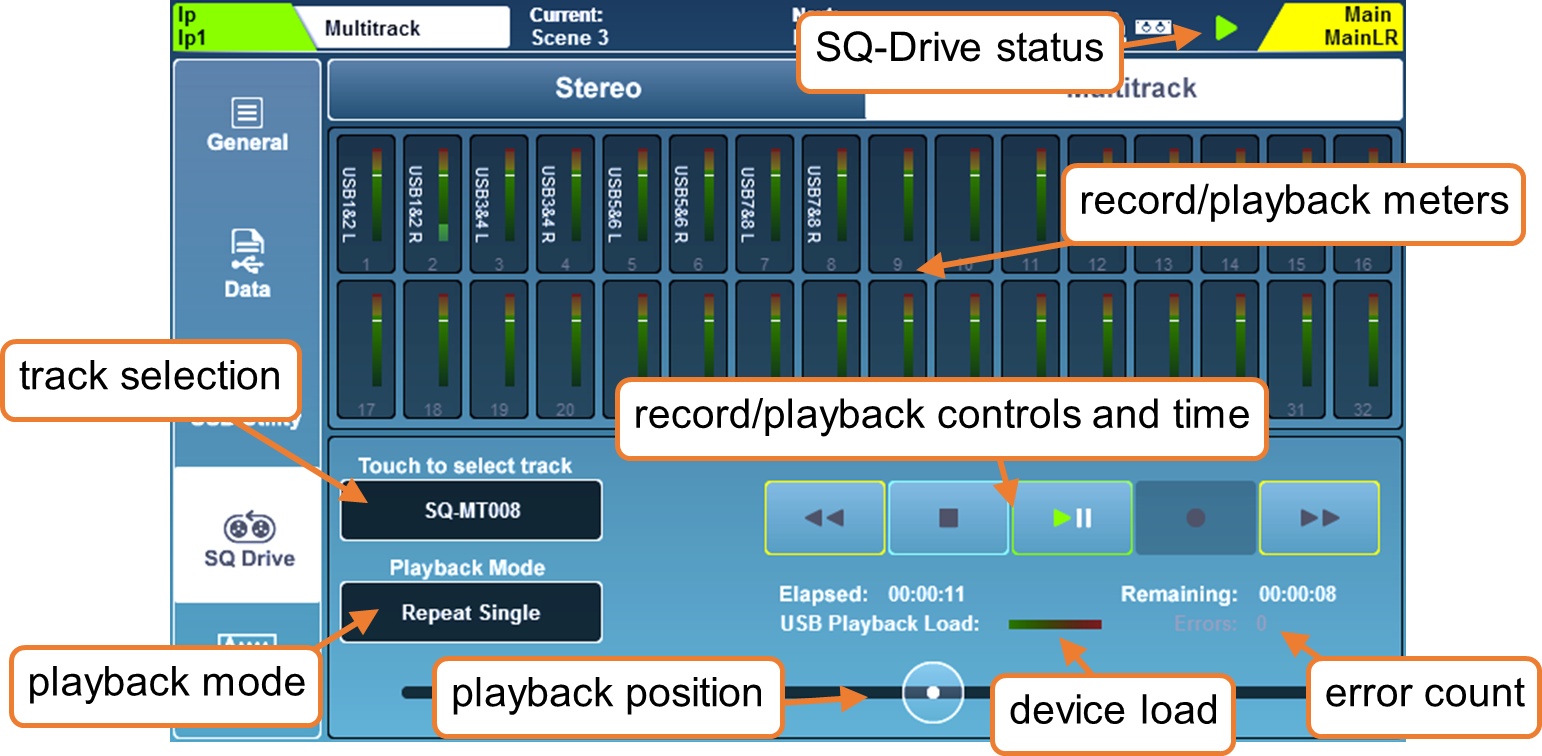

Presione la tecla de pantalla ‘Utility’ y luego toque la pestaña ‘SQ-Drive’ seguida de la pestaña ‘Multitrack’ para mostrar la pantalla de grabación/reproducción multipista de SQ-Drive.
En operación a 96kHz se muestra la fila superior de 16 medidores y la fila inferior aparece atenuada. Cuando la tasa de muestreo USB está configurada a 48kHz, se muestran los 32 medidores.
Cuando SQ-Drive no se está usando, y durante la grabación, los medidores muestran las salidas del SQ que han sido asignadas a canales USB. Durante la reproducción, los medidores muestran los niveles entrantes USB y están etiquetados con el canal de número más alto al que han sido asignados.
ⓘ Los medidores para entradas y salidas USB pueden verse simultáneamente en la pantalla ‘Meters/USB meters’.
Grabación –
Sólo se grabarán los canales USB a los que se haya hecho patch. Por lo tanto, para evitar usar espacio en disco innecesariamente, asigne sólo los canales requeridos a USB en la pantalla I/O y deje sin asignar otros conectores de salida USB.
• Presione el botón de grabación para armar la grabación. Aparecerá un nuevo nombre de archivo multipista, se mostrará el valor de tiempo ‘Remaining’ y el contador de ‘Errors’ se reiniciará.
• Presione el botón de reproducir/pausa para comenzar la grabación. Los valores de tiempo ‘Elapsed’ y ‘Remaining’ mostrarán el progreso.
• Presione el botón de detener para detener la grabación.
ⓘ Permita que el proceso de escritura se complete antes de grabar nuevamente o retirar el dispositivo.
ⓘ El medidor de carga del dispositivo indica la idoneidad del dispositivo USB para grabar o reproducir audio.
ⓘ El contador de ‘Errors’ incrementa con cualquier error de escritura detectado.
ⓘ No todos los dispositivos USB son capaces del alto ancho de banda usado por la función de grabación multipista del SQ-Drive. Para obtener mejores resultados al grabar multipista directamente a USB, use un disco duro externo de alta velocidad en lugar de una memoria USB o “pen drive”.
Reproducción –
Las pistas grabadas se reproducirán desde SQ-Drive en los mismos números de conector USB desde los que fueron grabadas. Por ejemplo, si se hizo una grabación donde las salidas de SQ fueron asignadas a los conectores de salida USB 3, 5 y 6, entonces al reproducir la grabación, los conectores de entrada USB 3, 5 y 6 deben asignarse a las entradas del SQ.
• Toque el valor del nombre de archivo multipista. Toque una pista para seleccionarla, luego desplácese por la lista de pistas usando el rotary táctil si es necesario.
• Toque el botón ‘Select’ para cargar la pista.
• Toque el valor ‘Playback Mode’ para seleccionar un modo.
Reproducir todo = Reproduce todas las pistas en la carpeta consecutivamente.
Reproducir una = Reproduce la pista seleccionada y luego se detiene.
Repetir todo = Reproduce repetidamente todas las pistas en la carpeta consecutivamente.
Repetir una = Reproduce repetidamente la pista seleccionada.
• Toque los botones de transporte para ir a la pista anterior o siguiente, o para detener o reproducir/pausar.
• Toque y arrastre el marcador circular de posición de reproducción para saltar a un punto diferente en la pista.
Formatos y Carpetas –
SQ-Drive almacena grabaciones multipista en carpetas separadas dentro de la carpeta principal
‘<SQ-DRIVE>:\AHSQ\USBMTK’. Las carpetas se nombran secuencialmente en el orden en que se hacen las grabaciones, por ejemplo ‘SQ-MT001’, ‘SQ-MT002’…
Se graban hasta dieciséis archivos mono PCM *.wav sin comprimir de 24 bits a 96kHz o hasta treinta y dos a 48kHz – con nombres basados en el canal USB y el nombre del canal/conector de origen, por ejemplo ‘01KikIn.WAV’, ‘02KikOut.WAV’…
Los archivos para reproducción multipista copiados desde una computadora deben seguir este formato, nomenclatura y estructura de carpetas. Los archivos también deben tener exactamente el mismo tamaño/duración.
ⓘ Los archivos se marcarán con fecha/hora del dispositivo externo si una instancia de SQ-MixPad está conectada al SQ cuando se inicia la grabación.
Duración de la Grabación –
La duración máxima de una grabación está basada en un tamaño máximo individual de archivo de 4GB, lo que equivale aproximadamente a 4 horas a 96kHz o 8 horas a 48kHz.
Conexión a una Computadora
Para transmitir audio hacia y desde una computadora, esta debe conectarse al SQ usando un cable USB-A a USB-B.
SQ cumple con los estándares USB 2.0, por lo que se recomienda usar un cable USB de alta velocidad. Dependiendo del entorno en el que se utilice el sistema, también puede ser beneficioso usar un cable que incluya un núcleo de ferrita.
ⓘ Tenga en cuenta que no todos los puertos USB 3.0 son completamente compatibles hacia atrás con USB 2.0 – para obtener mejores resultados, se recomienda usar un puerto USB 2.0 cuando esté disponible. Cuando no esté disponible, se deben evitar los puertos USB 3.0 que utilicen controladores de host xHCI, ya que muchos se sabe que no soportan el método de transferencia isócrona usado para la transmisión de audio.
Tasa de muestreo –
La tasa de muestreo USB del SQ debe configurarse antes de usar cualquier programa o aplicación que acceda a la conexión USB-B.
Para conectar SQ a una Mac –
SQ es compatible con Core Audio, por lo que no se requieren controladores.
Conecte el SQ vía USB y aparecerá como dispositivo de audio y MIDI.
Para conectar SQ a una PC con Windows –
Visite el sitio web de Allen & Heath (www.allen-heath.com) para descargar los controladores ASIO/WDM más recientes para Windows del SQ.
Siga las instrucciones para instalar los controladores antes de conectar el SQ.
Enrutamiento –
• Es importante notar al asignar que las salidas desde la computadora son los conectores de entrada USB en el SQ y las salidas USB desde el SQ son entradas en la computadora.
• Por defecto, los canales de entrada SQ 47 y 48 se originan desde los canales USB 1 y 2, y los canales de salida USB 1 y 2 se alimentan desde la mezcla Main LR, aunque todo el enrutamiento USB es completamente asignable.
• Al usar controladores WDM para utilizar el SQ como sonido predeterminado del sistema Windows, sólo se usan los canales USB 1 y 2 en el SQ. Para usar los 32 canales de entrada y 32 de salida, debe usarse el controlador ASIO con un programa compatible.
• Al seleccionar el SQ como dispositivo de salida de audio predeterminado en una Mac, se usan por defecto los canales USB 1 y 2, aunque esto puede cambiarse en la configuración de Audio MIDI.
