Medición

Medidor LED PAFL

El medidor LED de 12 segmentos en la superficie del SQ, a la derecha de la pantalla táctil, muestra la medición de nivel para el bus PAFL, por lo que siempre mostrará la medición de lo que se envía a la salida de auriculares.

Por defecto, sin ninguna tecla PAFL activa, esto muestra el nivel principal de la mezcla LR.

ⓘ El indicador LED PAFL debajo del medidor LED de 12 segmentos se ilumina cuando una tecla o botón de enrutamiento PAFL está activo en cualquier parte de la mezcladora.

Medidores de Entrada/FX/Mezcla/USB

Las primeras cuatro pestañas en la pantalla de ‘Medidores’ muestran ‘Medidores de Entrada’, ‘Medidores FX’, ‘Medidores de Mezcla’ y ‘Medidores USB’.

• Los medidores principales en color muestran niveles desde -40dB hasta +10dB.

• Los medidores de reducción de ganancia muestran la reducción de nivel de 0dB a -30dB, estos son rojos/rojo brillante cuando el compresor está activado y grises/blancos cuando está desactivado.

• Los indicadores de puerta activa son rojos/rojo brillante cuando la puerta está activada y grises/blancos cuando está desactivada.

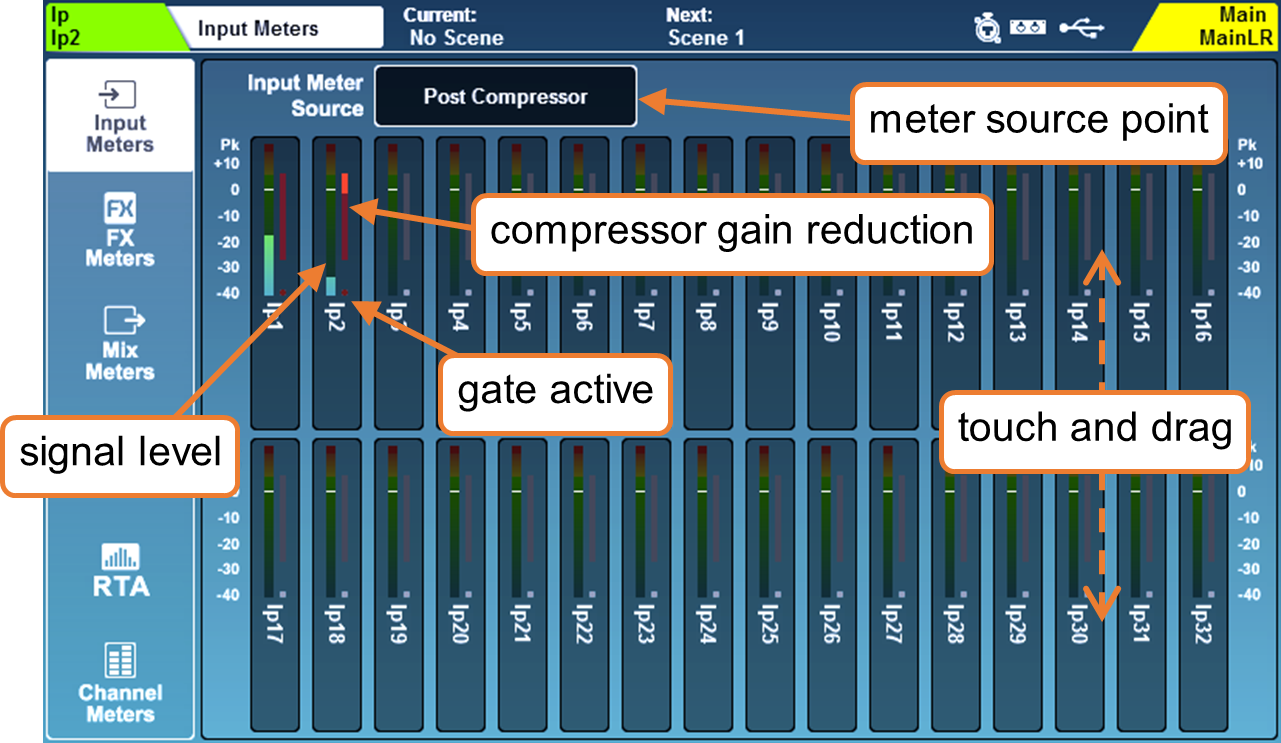

Medidores de Entrada –

Toque y arrastre hacia arriba y hacia abajo para ver todos los canales en la pantalla de Medidores de Entrada.

Toque la Fuente del Medidor de Entrada para elegir el punto de medición para todos los canales de entrada.

Post Preamp = el medidor se toma directamente después del preamplificador.

Post EQ = el medidor se toma directamente después del PEQ.

Post Compresor = el medidor se toma directamente después del compresor.

Post Retardo/AMM = el medidor se toma después de todo el procesamiento.

ⓘ Tenga en cuenta que la configuración de la fuente del medidor también afecta la Medición Cromática de Canales.

FX Medidores –

Incluye los buses dedicados de envío FX y los canales de retorno estéreo FX.

Medidores de Mezcla –

Toque la Fuente del Medidor de Mezcla para elegir el punto de medición para los canales de mezcla.

Post Bus + Entrada Ext = el medidor se toma después de que todos los canales han sido sumados, incluyendo la entrada externa de mezcla.

Post GEQ = el medidor se toma directamente después del GEQ.

Post PEQ = el medidor se toma directamente después del PEQ.

Post Compresor = el medidor se toma directamente después del compresor.

Post Retardo/Fader = el medidor se toma después de todo el procesamiento y el fader.

ⓘ Tenga en cuenta que la configuración de la fuente del medidor también afecta la Medición Cromática de Canales.

Medidores USB –

• ‘Entradas USB’ muestran niveles en la transmisión USB que entra al SQ, y las etiqueta con el canal o conector de número más alto al que han sido asignados.

• ‘Entradas USB’ muestran los medidores provenientes de USB-B (SQ-Drive no en uso para reproducción) o los del SQ-Drive (SQ-Drive sí está siendo usado para reproducción).

• ‘Salidas USB’ muestra el nivel y la fuente de las señales que se envían a USB y SQ-Drive.

ⓘ Los Medidores USB siempre muestran el máximo de 32 canales de entradas y salidas, pero solo los primeros 16 aplican para SQ-Drive cuando la tasa de muestreo USB está configurada a 96kHz.

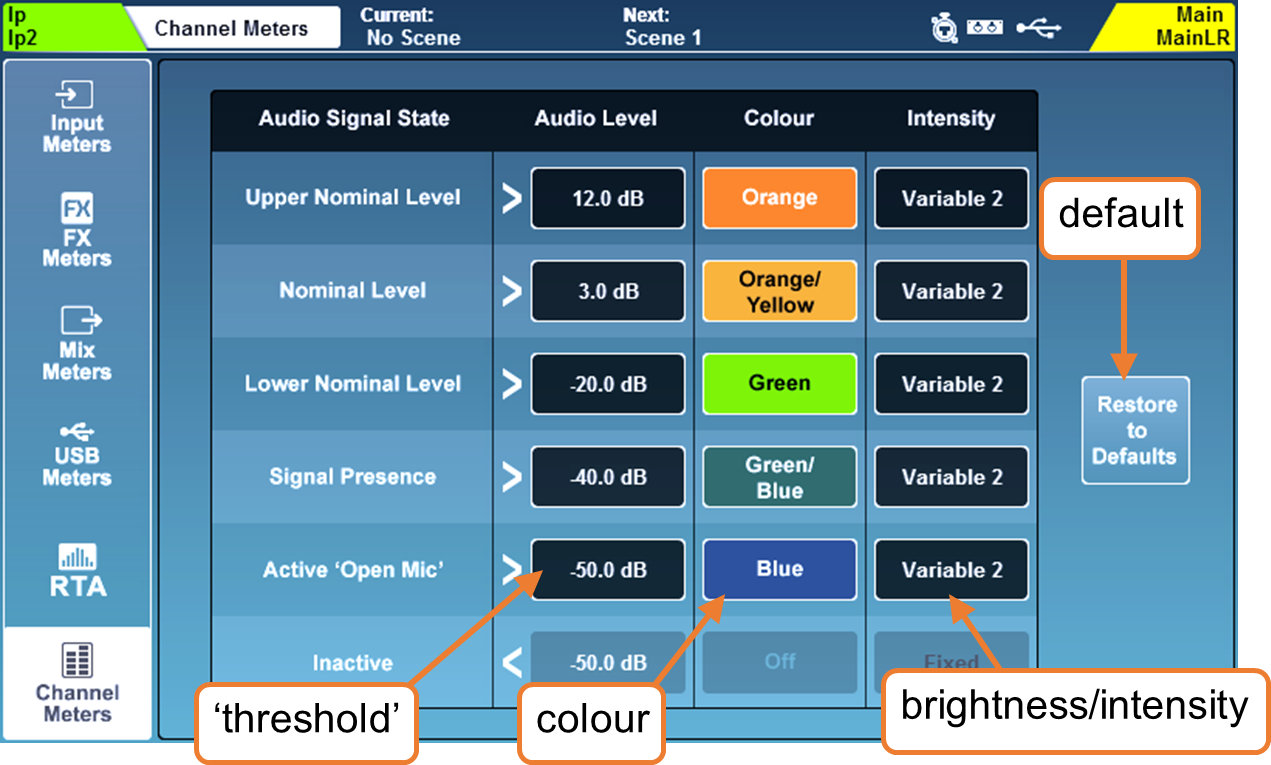

Medición Cromática de Canales

La Medición Cromática de Canales muestra la información de un medidor de alta resolución en el espacio de un solo LED. Puede representar un rango mucho mayor de niveles que un medidor tradicional y su comportamiento es personalizable en la pestaña ‘Medidores de Canales’.

ⓘ La fuente del Medidor Cromático de Canales coincide con el punto de fuente de medidor seleccionado para Medidores de Entrada y de Mezcla.

• Toque un valor de ‘Nivel de Audio’ y ajuste usando el control rotatorio de la pantalla táctil.

ⓘ Los valores de ‘Nivel de Audio’ están limitados por la configuración de nivel de los estados superiores e inferiores.

• Toque un color para un ‘Estado de Señal de Audio’ y use el control rotatorio de la pantalla táctil para ajustar el/los color/es para este rango de nivel.

Colores = Blanco, Rojo, Naranja, Naranja/Amarillo, Amarillo, Verde, Verde/Azul, Azul, Azul/Rojo, Apagado.

• Toque el valor de ‘Intensidad’ para elegir el comportamiento de los medidores.

Fijo = el medidor cambia instantáneamente entre estados.

Variable 1 = el medidor cambia cerca de los extremos de su rango.

Variable 2 = el medidor cambia a lo largo de todo el rango.

• Toque el botón ‘Restaurar a Valores Predeterminados’ para restaurar la configuración:

RTA

Hay dos analizadores en tiempo real en el SQ. Uno se muestra en la pantalla de Medidores (el ‘RTA de Medidores’) y el otro puede mostrarse en las pantallas de procesamiento PEQ o GEQ y/o mostrarse usando la Medición Cromática de Canales cuando está en modo ‘Fader Flip’ de GEQ (el ‘RTA de Canal’).

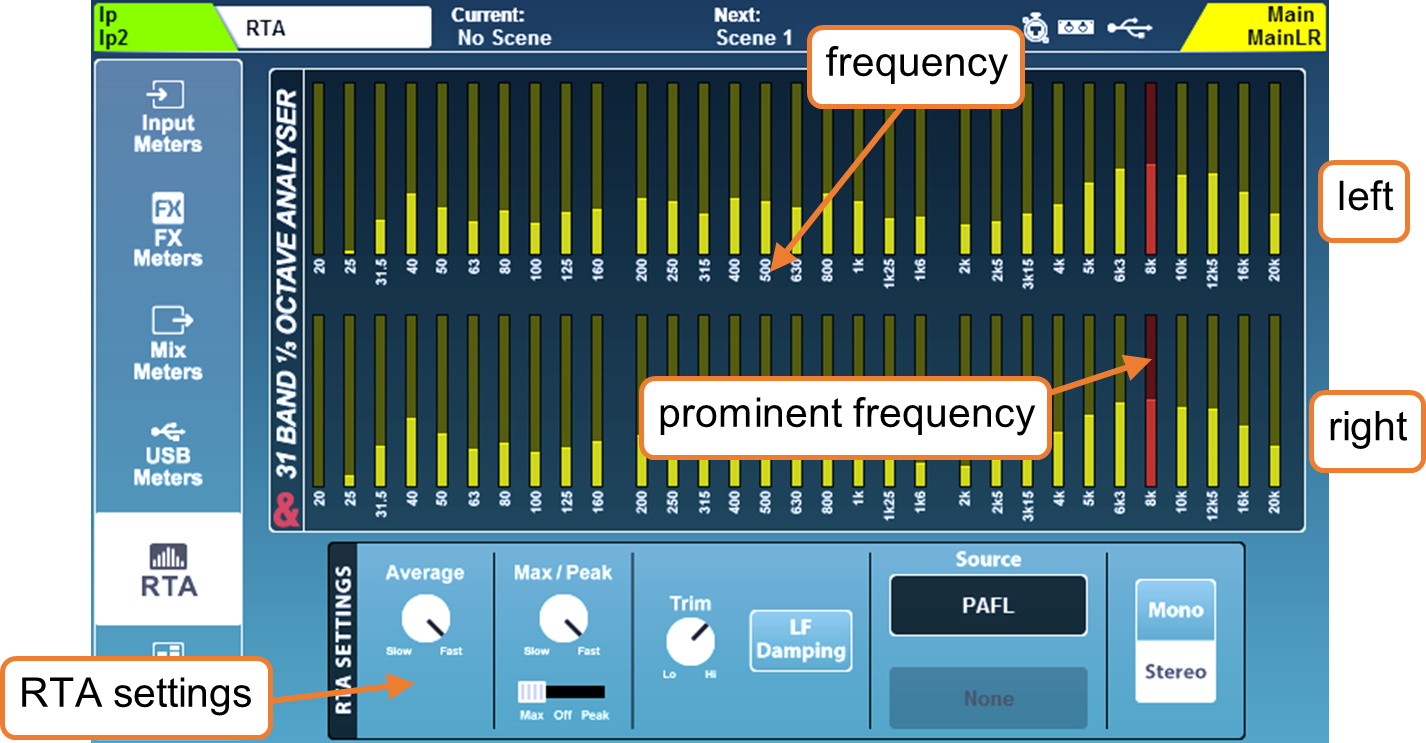

RTA – Pantalla de Medidores –

Por defecto, la ‘Fuente RTA’ de la pantalla de Medidores está configurada en ‘PAFL’ para coincidir con lo que se envía a la salida de auriculares y al medidor LED de 12 segmentos. La fuente también puede cambiarse a un canal fijo específico si se desea.

• La frecuencia más prominente se muestra en rojo.

• El modo mono muestra L+R.

• Toque interruptores o valores para seleccionar opciones o hacer ajustes usando el control rotatorio de la pantalla táctil.

Fuente = PAFL o Canal Fijo.

Canal Fijo = Cualquier canal de entrada o mezcla.

Mono/Estéreo = Estéreo 31 bandas 1/3^ro octava o Mono 61 bandas 1/6^ta octava.

Recorte = Aumenta o disminuye el nivel de medición.

Promedio Lento a Rápido = Ajusta el número efectivo de muestras usadas por los medidores promedio (barra).

Máximo/Pico Lento a Rápido = Ajusta el número efectivo de muestras usadas por los indicadores de máximo/pico.

Máximo-Off-Pico = Máximo muestra el mayor valor entre promedio o pico, Pico siempre muestra el pico (que puede ser menor que los medidores promedio).

LF Atenuación = Cuando está activada, la respuesta se atenúa gradualmente hacia la banda de frecuencia más baja, para representar mejor la energía de salida de LF.

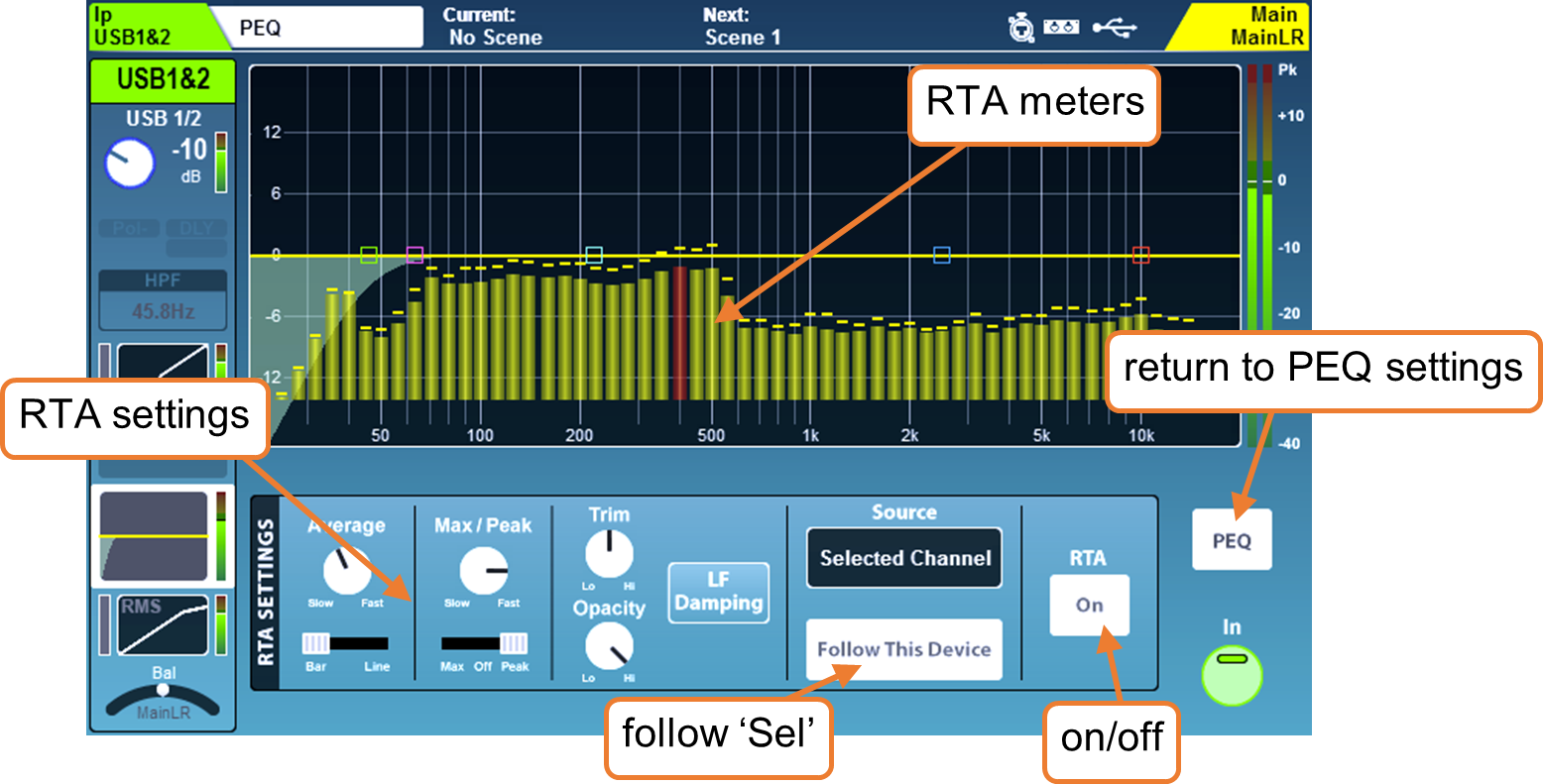

RTA – Pantalla PEQ –

El RTA PEQ de 61 bandas usa control automático de ganancia (pre-recorte) para mostrar niveles relativos útiles de frecuencias en el gráfico PEQ. Por defecto, se toma del canal seleccionado y se muestra en todos los canales de entrada y mezcla.

Los medidores promedio para el RTA PEQ pueden mostrarse como barras, con el centro de cada medidor alineado con la frecuencia que representa, o como una línea.

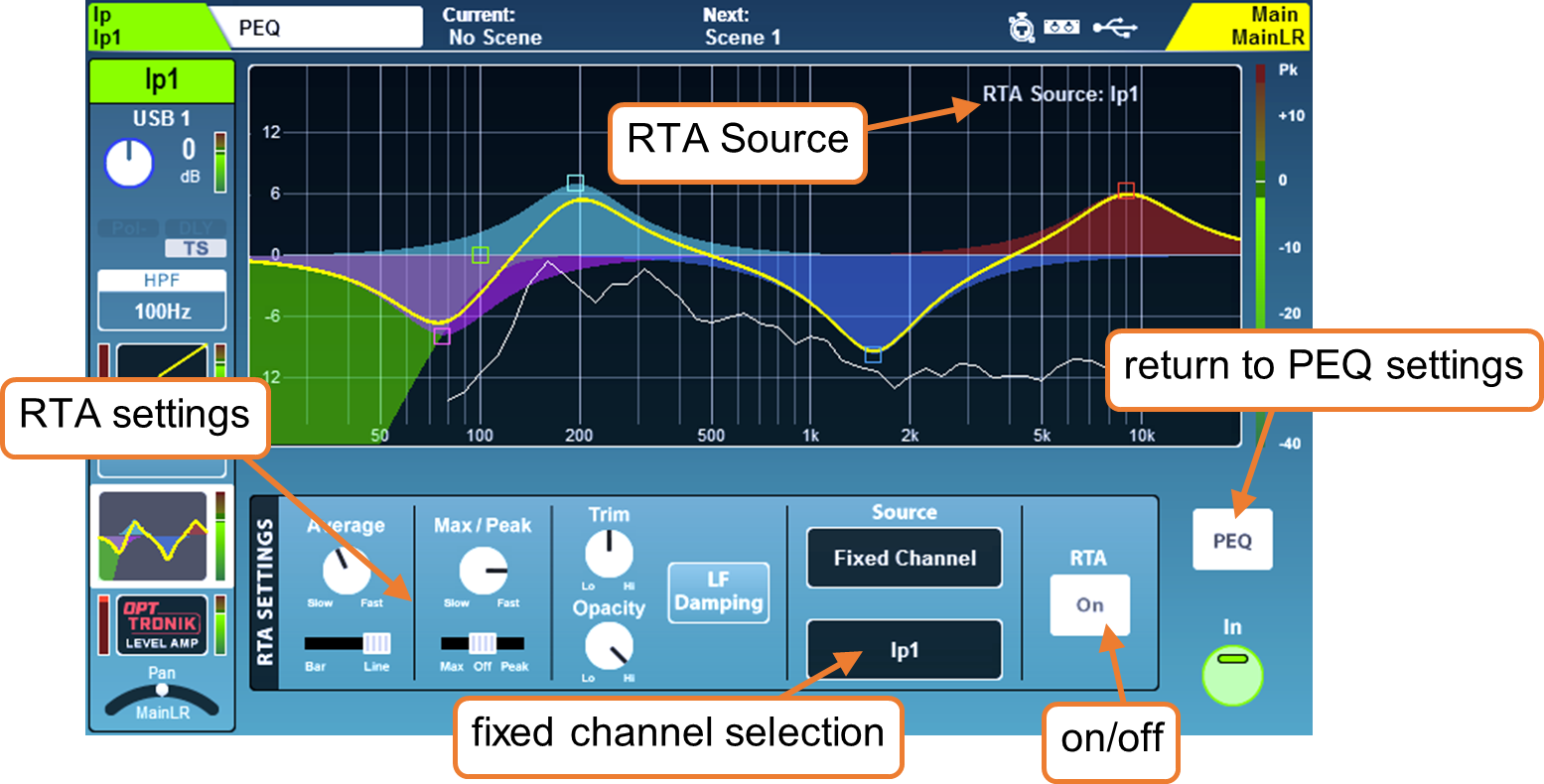

• Si la Fuente RTA usa la opción ‘Canal Fijo’ y es diferente al canal actualmente seleccionado, el canal de la Fuente RTA se muestra en la esquina superior derecha.

• Si el RTA de un canal diferente se muestra porque ha sido seleccionado por otro dispositivo (por ejemplo, SQ-MixPad), la fuente RTA se muestra en la esquina superior derecha con un prefijo ‘!’ y los medidores RTA estarán atenuados en gris.

• Al mostrar barras, la frecuencia más prominente se muestra en rojo.

• Las fuentes estéreo muestran medición para L+R.

• Toque interruptores o valores para seleccionar opciones o hacer ajustes usando el control rotatorio de la pantalla táctil.

Fuente = Canal seleccionado o Canal fijo.

Seguir este dispositivo = Cuando está activado, seleccionar un canal en este dispositivo también seleccionará la fuente RTA de canal.

Selección de Canal Fijo = Cualquier canal de entrada o mezcla.

Recorte = Aumenta o disminuye el nivel de medición.

Opacidad = Ajusta la opacidad de la medición RTA.

Promedio Lento a Rápido = Ajusta el número efectivo de muestras usadas por los medidores promedio (barra o línea).

Barra-Línea = Muestra múltiples barras o una sola línea.

Máximo/Pico Lento a Rápido = Ajusta el número efectivo de muestras usadas por los indicadores de máximo/pico.

Máximo-Off-Pico = Máximo muestra el mayor valor entre promedio o pico, Pico siempre muestra el pico (que puede ser menor que los medidores promedio).

LF Atenuación = Cuando está activada, la respuesta se atenúa gradualmente hacia la banda de frecuencia más baja, para representar mejor la energía de salida de LF.

• Toque el botón ‘PEQ’ para volver a la configuración PEQ.

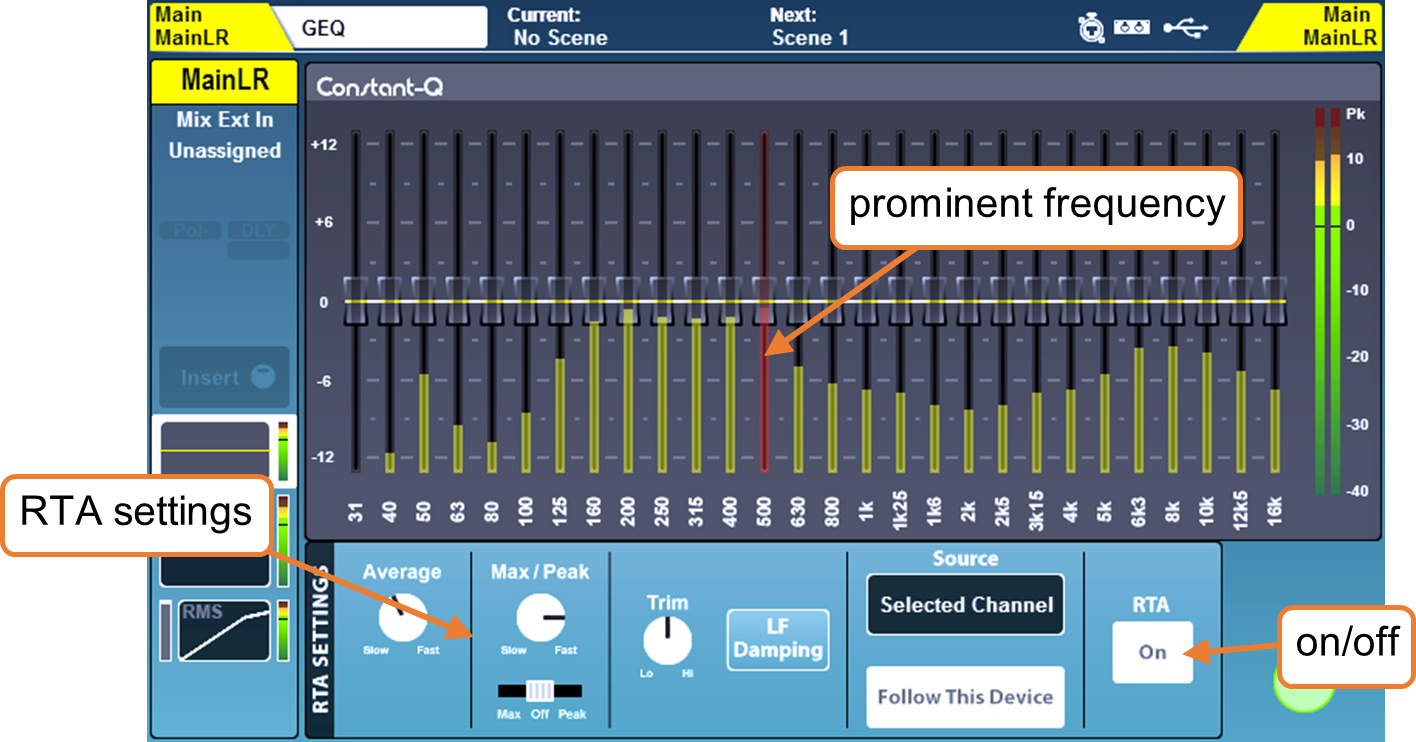

RTA – Pantalla GEQ –

El RTA GEQ de 28 bandas usa control automático de ganancia (pre-recorte) para mostrar niveles relativos útiles de frecuencias para cada banda del Ecualizador Gráfico EQ. Por defecto, se toma del canal de mezcla seleccionado.

• Si el RTA de un canal diferente se muestra usando la opción ‘Canal Fijo’, la fuente RTA se muestra en la esquina superior derecha.

• Si el RTA de un canal diferente se muestra porque ha sido seleccionado por SQ-MixPad, la fuente RTA se muestra en la esquina superior derecha con un prefijo ‘!’ y los medidores RTA no serán visibles.

• La frecuencia más prominente se muestra en rojo.

• Las fuentes estéreo muestran medición para L+R.

Fuente = Canal seleccionado o Canal fijo.

Seguir este dispositivo = Cuando está activado, seleccionar un canal en este dispositivo también seleccionará la fuente RTA de canal.

Selección de Canal Fijo = Cualquier canal de entrada o mezcla.

Recorte = Aumenta o disminuye el nivel de medición.

Opacidad = Ajusta la opacidad de la medición RTA.

Promedio Lento a Rápido = Ajusta el número efectivo de muestras usadas por los medidores promedio (barra).

Máximo/Pico Lento a Rápido = Ajusta el número efectivo de muestras usadas por los indicadores de máximo/pico.

Máximo-Off-Pico = Máximo muestra el mayor valor entre promedio o pico, Pico siempre muestra el pico (que puede ser menor que los medidores promedio).

LF Atenuación = Cuando está activada, la respuesta se atenúa gradualmente hacia la banda de frecuencia más baja, para representar mejor la energía de salida de LF.

RTA – GEQ ‘Fader Flip’ –

Cuando está en modo ‘Fader Flip’ de GEQ, si el RTA PEQ/GEQ muestra la mezcla actualmente seleccionada (es decir, la mezcla controlada por los faders), entonces los Medidores Cromáticos de Canales mostrarán el nivel de cada banda de frecuencia sobre el fader que la controla. La frecuencia más prominente también se muestra usando los LED Pk.

Si el RTA PEQ/GEQ muestra un canal diferente al seleccionado, los Medidores Cromáticos de Canales y los LED Pk no se iluminarán.

Otras Mediciones

• Se muestra una medición detallada después de cada ‘bloque’ de procesamiento y es particularmente útil para revisar la ganancia.

• La medición de SQ-Drive en la pantalla multitrack muestra ya sea la señal enviada al SQ-Drive o la señal que regresa del SQ-Drive, dependiendo del estado (grabación/reproducción).

Medición de pico y pico multipunto –

Mientras un canal de pico esté asignado a una tira de canal, siempre hay visibilidad de cualquier pico en la superficie del SQ para permitir detectar picos potencialmente destructivos en cualquier parte del canal de la siguiente manera:

• Si un canal está en pico en una tira de canal en una capa inactiva, la tecla de selección de capa se iluminará en rojo.

• Con la capa seleccionada, el LED rojo de pico (Pk) en cada tira de canal usa detección multipunto para mostrar picos en cualquier parte de la ruta de procesamiento de ese canal.

• Al seleccionar el canal, los LED rojos de pico (Pk) junto a los controles de procesamiento dedicados (Preamp, PEQ, GEQ, Compresor) se iluminarán cuando la señal alcance -3dBFS en el medidor directamente después de ese ‘bloque’ de procesamiento. 0dBFS es el máximo absoluto, por lo que el LED Pk indica que la señal está cerca de la saturación digital en ese punto.
