Enrutamiento

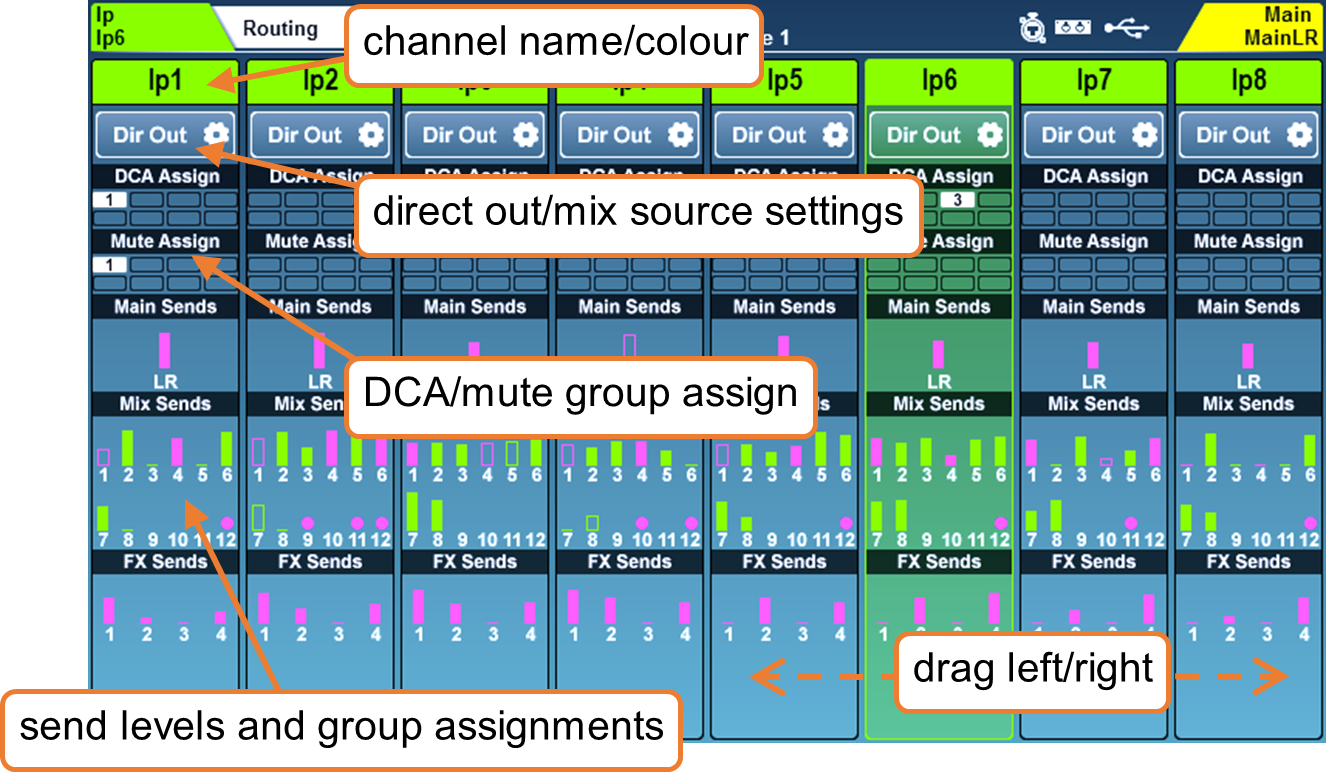

Presione cualquier tecla ‘Sel’ para seleccionar un canal, luego presione la tecla de pantalla ‘Routing’ para mostrar la vista de banco de enrutamiento. Esto muestra una visión general de 8 canales a la vez, con el canal seleccionado resaltado.
Si un canal está asignado a un grupo DCA o Mute, esto se muestra con un ícono relleno y numerado.
Los niveles de envío para canales de Entrada y Grupo se muestran para Main/LR, envíos Aux y envíos FX. Estos se muestran como una barra rellena si están asignados, y un contorno si no están asignados. La barra es de color rosa para post-fader y verde para pre-fader.
Si una mezcla ha sido configurada como un grupo, y un canal está asignado a ese grupo, esto se muestra con un círculo rosa.
Los 8 canales mostrados se ajustarán automáticamente si se selecciona un canal diferente, aunque también puede arrastrar hacia la izquierda o derecha para ver otros canales en la capa.
• Toque el nombre de un canal para cambiar el nombre y el color.
• Toque el botón ‘Dir Out’ en canales de entrada para ver las configuraciones de salida directa.
• Toque los ‘bloques’ de asignación DCA/Mute para ver las asignaciones.
• Toque en cualquier lugar de los niveles de envío Main/Mix/FX/Matrix para ver información detallada de envío para el canal.
• Toque en cualquier lugar de las fuentes de Matrix para ver todas las fuentes de esa Matrix.
• Toque la lista de miembros en un canal DCA para ver y asignar o desasignar los miembros de ese DCA.
ⓘ Los canales DCA muestran una lista de hasta 28 ‘miembros’. Si hay más miembros que esto, aparecerá ‘…’ al final de la lista.
Salida Directa
Toque el botón ‘Dir Out’ en cualquier canal de entrada.

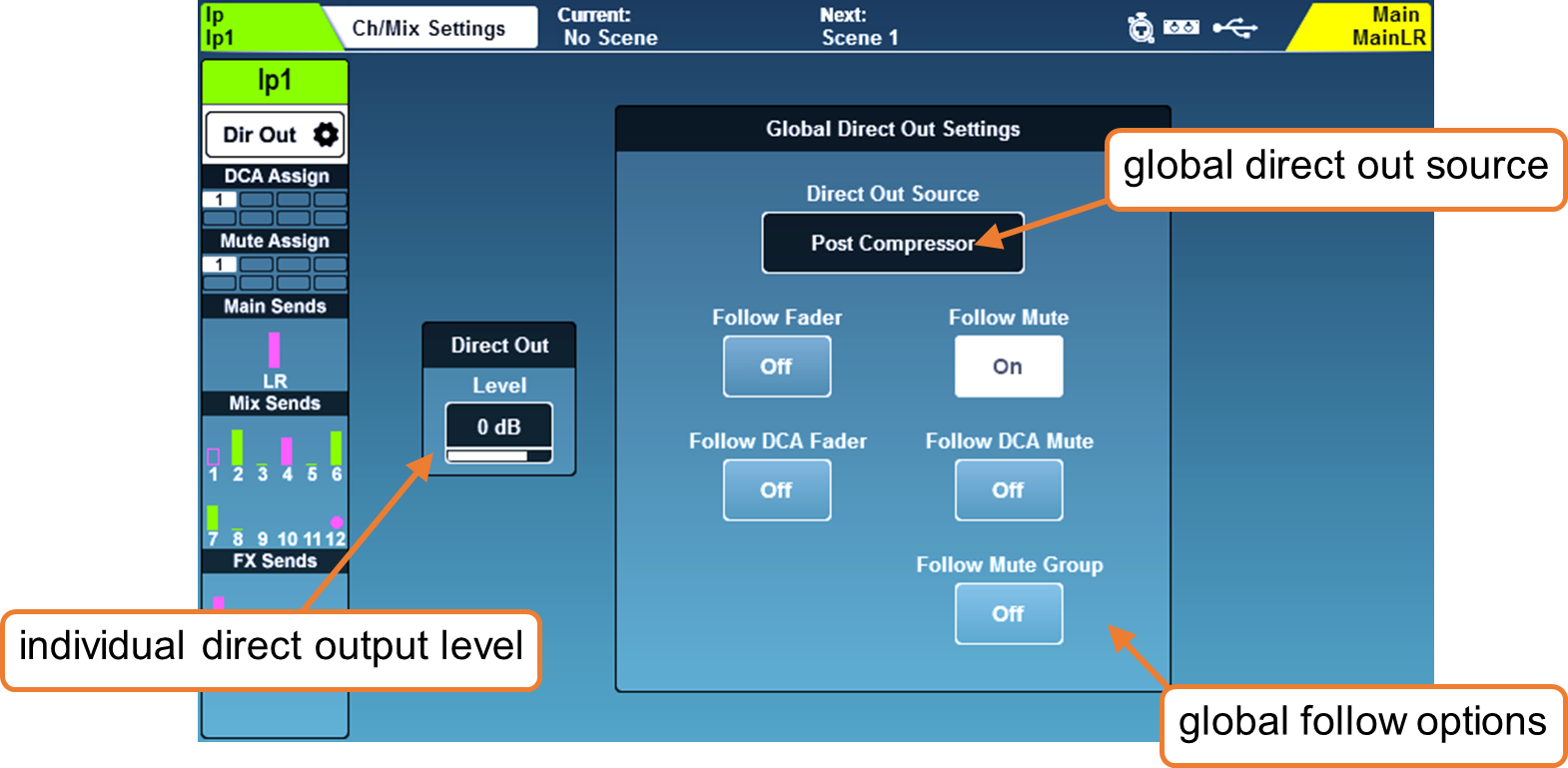

Esta pantalla muestra el nivel de salida directa para el canal seleccionado, así como las configuraciones globales de salida directa que afectan a todos los canales. El canal actualmente seleccionado se muestra a la izquierda.
• Toque el valor de nivel y ajuste usando el control giratorio táctil; esto se ajusta individualmente en cada canal.
Nivel de salida directa = -inf a +10dB
• Elija si las señales de salida directa están afectadas por los faders o mutes tocando los botones en pantalla.
• Seleccione el punto de ‘tap off’ del canal tocando el valor ‘Direct Out Source’. Cada punto fuente se presenta en orden y está afectado por todo el procesamiento previo que esté activado.
Post Preamp = la señal está afectada solo por la ganancia del preamplificador.
Post HPF = la señal también está afectada por el filtro pasa altos.
Post Gate = la señal también está afectada por el gate.
Post Insert Return = la señal también está afectada por el insert.
Post PEQ = la señal también está afectada por el PEQ.
Post Comp = la señal también está afectada por el compresor.
Post Delay = la señal está afectada por todo el procesamiento del canal, incluyendo el retardo ms.
Configuraciones de Envío de Mezcla y Balance
Los canales de mezcla tienen diferentes botones en lugar del botón ‘Dir Out’ que se encuentra en los canales de entrada, toque este para ver las siguientes opciones.
Main – (‘Main Snd’)
• Toque el valor ‘Output Bal’ y ajuste usando el control giratorio táctil para ajustar el balance de salida.
Group – (‘Group’)
• Toque el valor ‘Output Bal’ y ajuste usando el control giratorio táctil para ajustar el balance de salida.

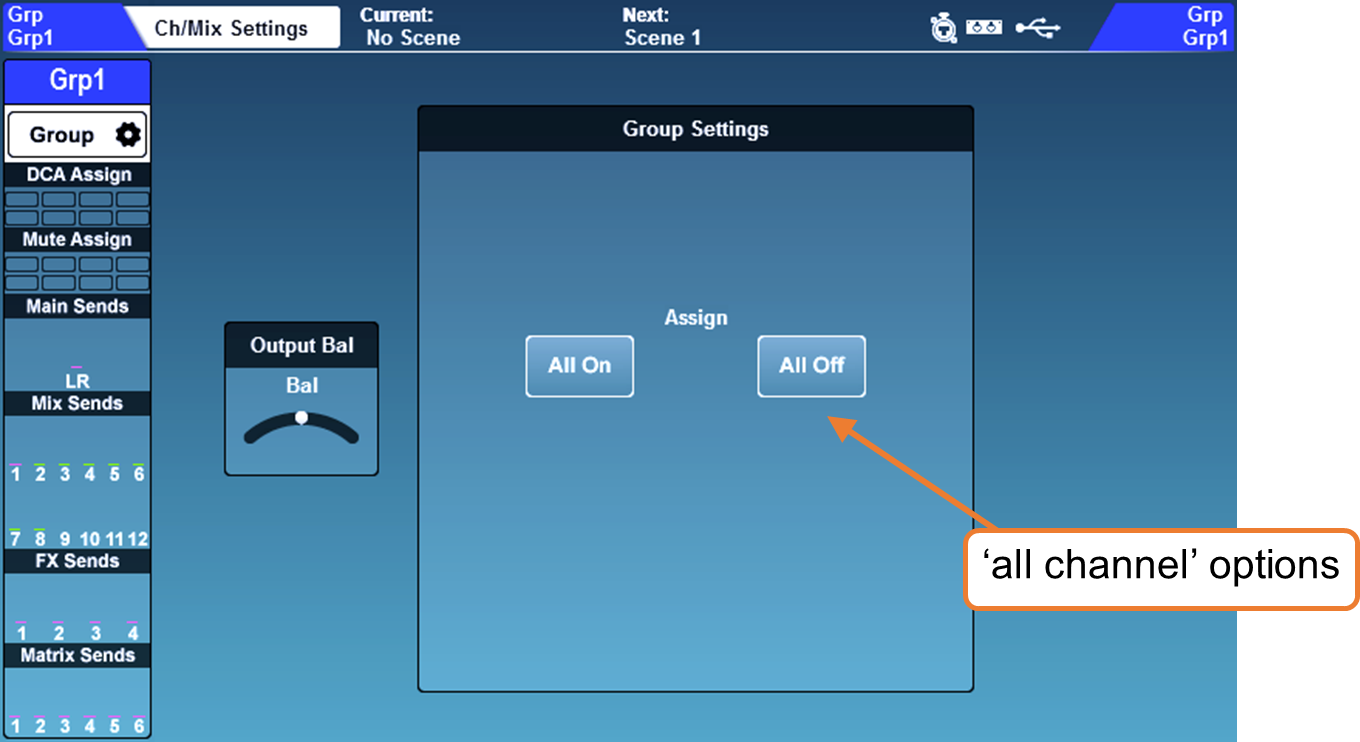

• Toque el botón ‘All On’ o ‘All Off’ para asignar o desasignar todos los canales al grupo.
Aux – (‘Aux Snd’)
• Toque el valor ‘Channel Source’ para elegir de dónde toma la señal el envío aux del canal. Cada punto fuente se presenta en orden y está afectado por todo el procesamiento previo que esté activado.
Post Preamp = la señal está afectada solo por la ganancia del preamplificador.
Post EQ = la señal también está afectada por HPF, gate, insert y PEQ.
Post Compressor = la señal también está afectada por el compresor.
Post Delay/AMM = la señal está afectada por todo el procesamiento del canal.
ⓘ Consulte la sección de Diagramas de Bloques para una representación visual de las rutas de señal.

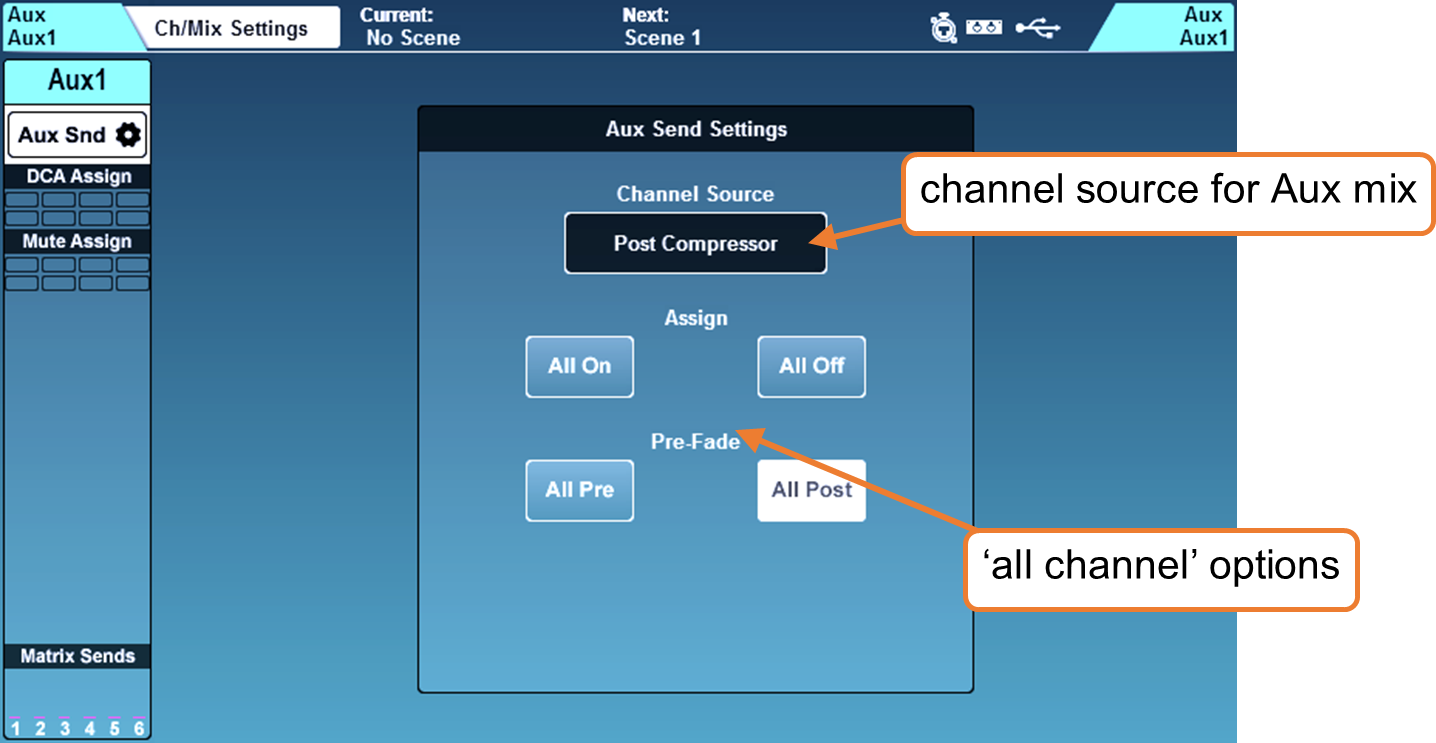

• Toque el botón ‘All On’ o ‘All Off’ para asignar o desasignar todos los canales al aux.
• Toque el botón ‘All Pre’ o ‘All Post’ para configurar todos los envíos de canal a pre-fader o post-fader.
FX – (‘FX Snd’)
• Toque el valor ‘Channel Source’ para elegir de dónde toma la señal el bus de envío FX del canal. Cada punto fuente se presenta en orden y está afectado por todo el procesamiento previo que esté activado.
Post Preamp = la señal está afectada solo por la ganancia del preamplificador.
Post EQ = la señal también está afectada por HPF, gate, insert y PEQ.
Post Compressor = la señal también está afectada por el compresor.
Post Delay/AMM = la señal está afectada por todo el procesamiento del canal.
• Toque el botón ‘All On’ o ‘All Off’ para asignar o desasignar todos los canales al bus FX.
• Toque el botón ‘All Pre’ o ‘All Post’ para configurar todos los envíos de canal a pre-fader o post-fader.
Grupos DCA/Mute
Toque el bloque de asignación DCA/Mute para mostrar las asignaciones del canal seleccionado.
Los Amplificadores Controlados Digitalmente (DCA) controlan los niveles de envío y mutes de múltiples canales con un solo fader y tecla de mute.
Los grupos de mute se usan para silenciar múltiples canales usando una sola SoftKey.

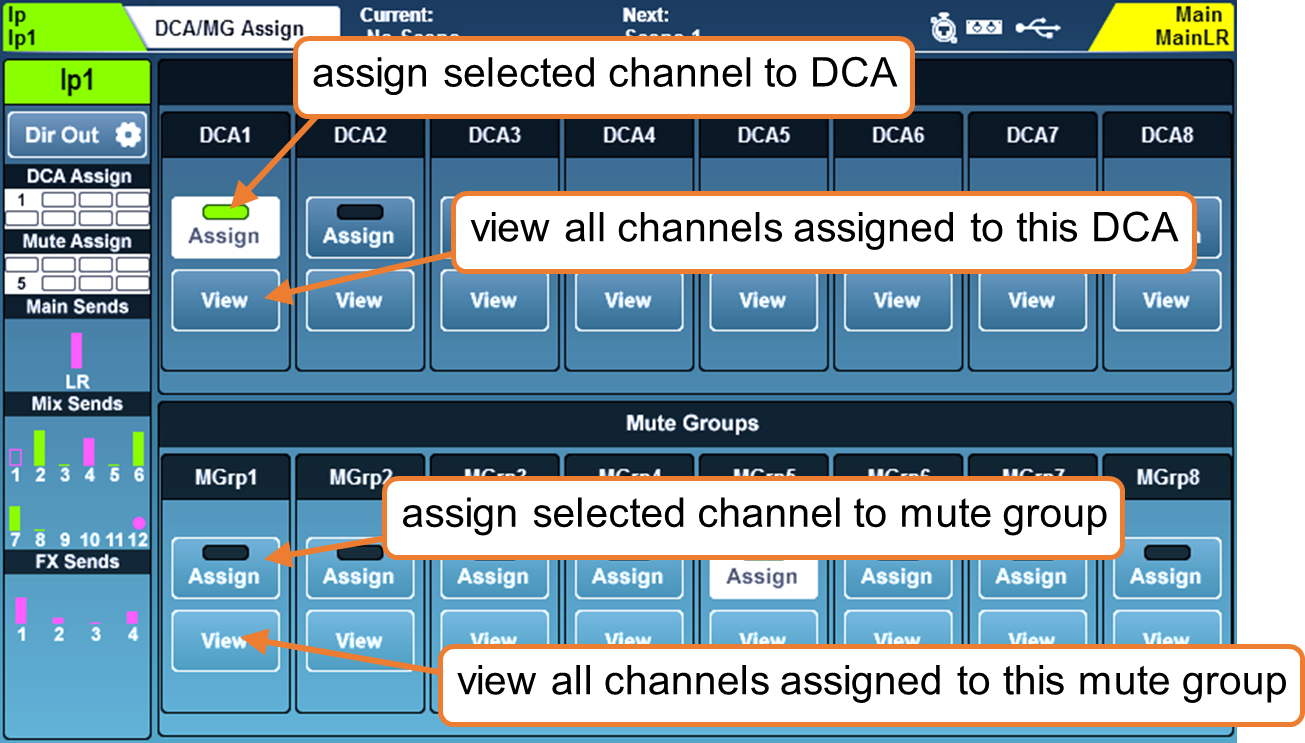

• Toque los botones ‘Assign’ para asignar o desasignar el canal seleccionado a DCA o Grupos de Mute.
• Toque los botones ‘View’ para ver todos los canales actualmente asignados a ese DCA o Grupo de Mute a la vez.
• Toque y arrastre hacia arriba o abajo en una ventana ‘View’ para ver todos los canales.
• Los canales pueden ser asignados o desasignados tocando los botones de asignación.
• Toque los ‘bloques’ de asignación DCA/Mute para volver a la vista de asignaciones del canal seleccionado.
En ambas pantallas ‘Processing’ y ‘Routing’, los canales DCA muestran una lista de hasta 28 ‘Miembros’ (canales asignados a ese DCA). Si hay más miembros que esto, aparecerá ‘…’ al final de la lista.
• Toque en cualquier lugar de una lista de miembros DCA para ver y asignar o desasignar canales.
ⓘ Los DCA son solo para control y no suman ni transportan señal, por lo tanto no tienen funcionalidad de procesamiento ni medición.
ⓘ Presionar la tecla PAFL en una tira de fader DCA equivale a usar PAFL aditivo en cada miembro del DCA. Cuando está activado, las teclas PAFL de los miembros del DCA parpadearán.
ⓘ Al silenciar DCA o Grupos de Mute, las teclas de mute de los canales asignados parpadearán. Si un canal también está silenciado de forma independiente, la duración de la iluminación cambiará para indicarlo.
ⓘ La función ‘DCA Spill’ permite ‘desplegar’ los miembros del DCA a lo largo de las tiras de canal. Consulte la sección DCA Spill para más información.
Niveles de Envío y Asignaciones de Mezcla
Esta pantalla muestra todos los envíos y asignaciones de mezcla para el canal seleccionado.

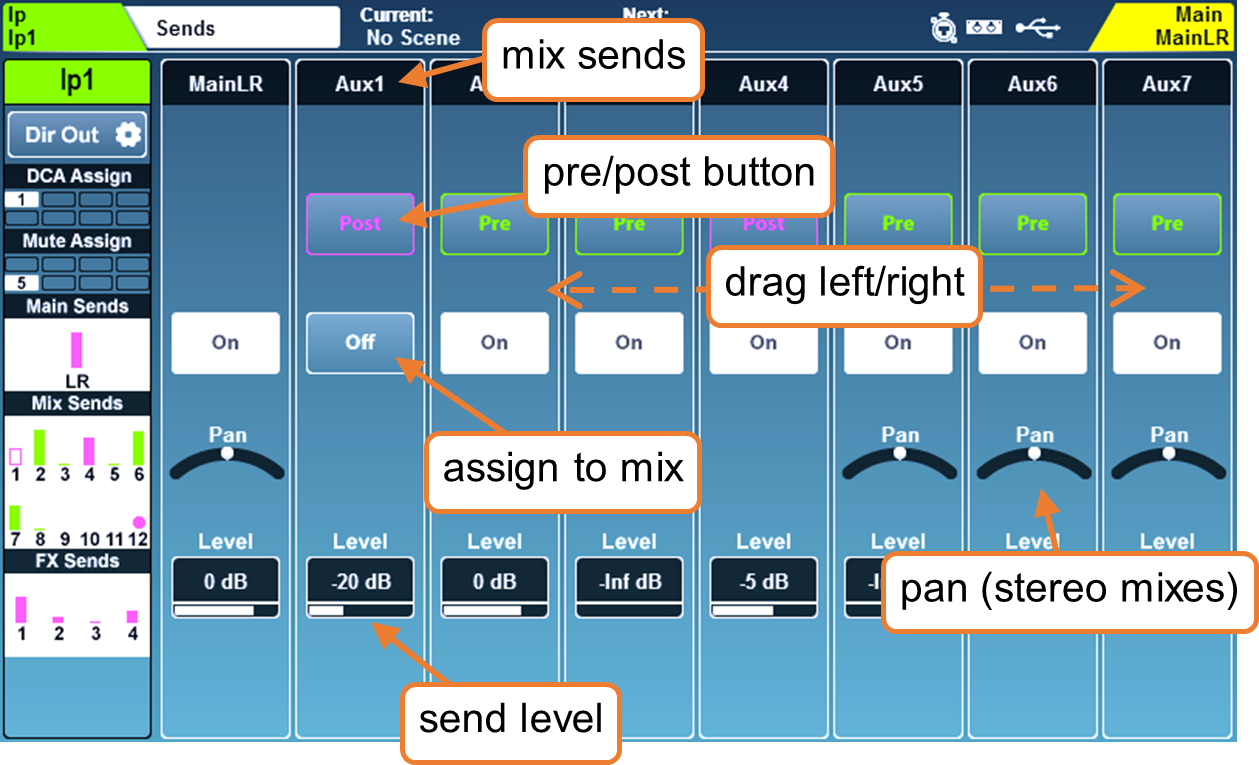

• Toque y arrastre hacia la izquierda o derecha para ver todas las mezclas y envíos.
• Toque un botón ‘On/Off’ para asignar o desasignar el canal a una mezcla/envío o matriz.
• Toque un botón ‘Pre/Post’ para configurar un envío como Pre-fader o Post-fader.
• Toque un control ‘Pan/Bal’ y use el control giratorio táctil para configurar el paneo o balance de un envío.
• Toque un valor ‘Level’ para ajustar el nivel de envío a una mezcla usando el control giratorio táctil.
ⓘ Mantener presionada la tecla ‘Assign’ en la superficie de la mezcladora y presionar la tecla ‘Sel’ de un canal asignará o desasignará ese canal de la mezcla seleccionada actualmente.
ⓘ Mantener presionada la tecla ‘Assign’ en la superficie de la mezcladora y presionar la tecla ‘Sel’ de una mezcla asignará o desasignará todos los canales a esa mezcla.
ⓘ Mantener presionada la tecla ‘Pre Fade’ en la superficie de la mezcladora y presionar la tecla ‘Sel’ de un canal alterna el envío del canal a la mezcla seleccionada entre pre y post fade.
ⓘ Mantener presionada la tecla ‘Pre Fade’ en la superficie de la mezcladora y presionar la tecla ‘Sel’ de una mezcla alterna todos los envíos de canal entre pre y post fade.
Tecla CH to All Mix
Presionar y mantener presionada la tecla momentánea ‘CH to All Mix’ muestra todos los niveles de envío para el canal seleccionado actualmente en las tiras de fader. Si el canal seleccionado es una mezcla, se mostrarán los niveles de envío a matrices.
La tecla CH to All Mix puede mantenerse presionada junto con las teclas ‘Assign’ o ‘Pre Fade’ para cambiar rápidamente las opciones de enrutamiento a todas las mezclas para el canal seleccionado.
Matrices
El SQ cuenta con 3 buses de matriz estéreo que pueden dividirse para proporcionar hasta 6 matrices mono. Estas pueden ser alimentadas por cualquier combinación de mezclas SQ y enrutar a cualquier salida disponible para aplicaciones que incluyen:
• Grabación – se puede grabar una mezcla única o combinación de mezclas con procesamiento adicional y control de nivel de mezcla.
• Altavoces adicionales – una matriz puede usarse para enviar una copia de una mezcla única (a menudo la mezcla LR) con procesamiento extra y/o retardo añadido. Esto es útil para altavoces de relleno o para alinear temporalmente altavoces auxiliares.
• Alimentación de subwoofers – al enrutar la mezcla principal LR (Post-Fade) a una matriz y usarla para alimentar subwoofers, el nivel total del sistema puede controlarse con el envío maestro LR, pero los subwoofers tienen procesamiento y control de nivel adicional.
Hay tres métodos para enviar una mezcla a una matriz.
1) Los envíos de matriz desde una mezcla se muestran en la pantalla de niveles de envío y asignaciones cuando se selecciona una mezcla.

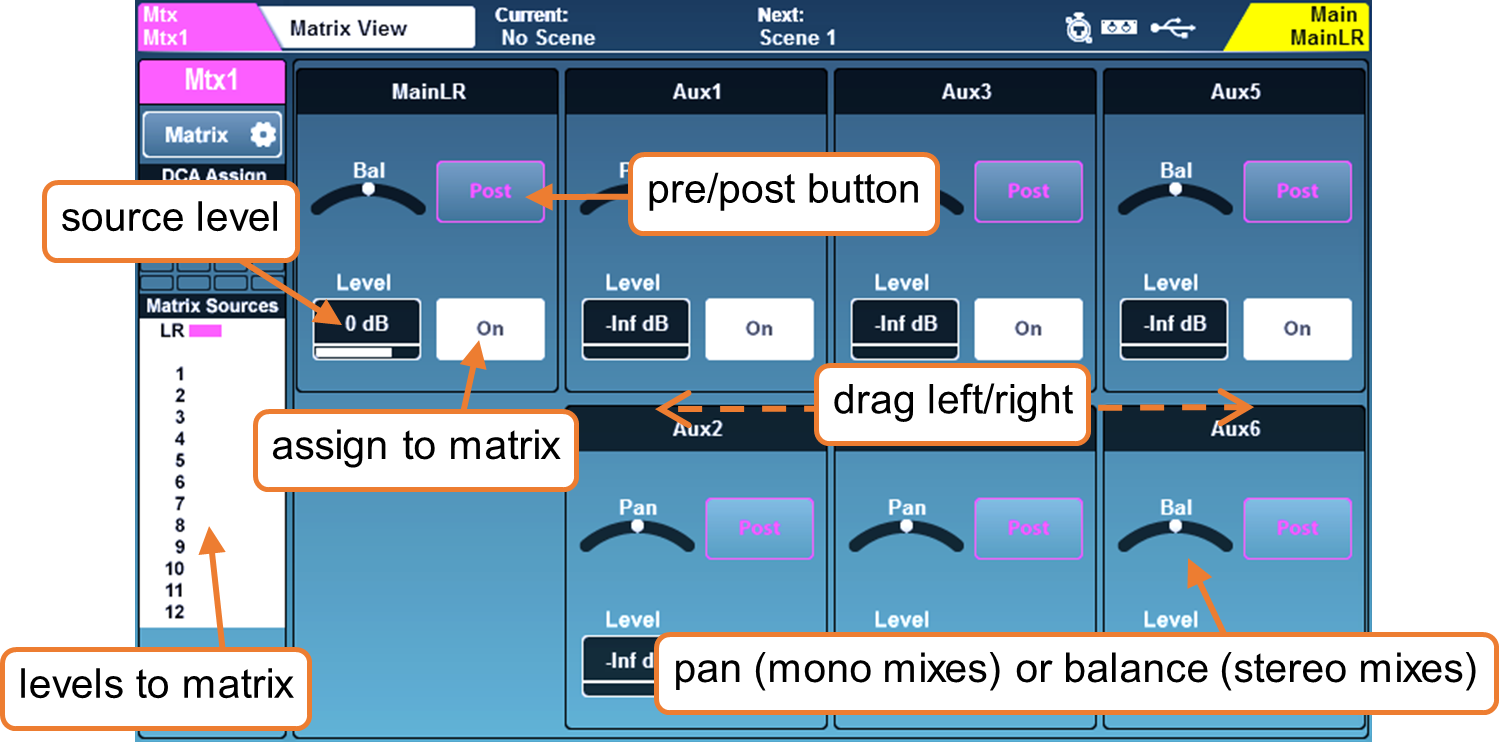

2) Las fuentes de matriz se muestran en la pantalla de niveles de envío y asignaciones cuando se selecciona una matriz.
3) Los envíos de matriz se muestran en los faders cuando se selecciona un canal de mezcla y se presiona y mantiene la tecla momentánea ‘CH to All Mix’ en la superficie del SQ.
ⓘ Para información sobre cómo configurar cualquier mezcla a mono, consulte Asignación estéreo de Entrada/Mezcla.
