El DX 164-W es un Expansor de I/O de instalación fija para sistemas de mezcla digital Allen & Heath de 96kHz. Proporciona 16 preamplificadores de micrófono/línea controlados remotamente y 4 salidas de línea XLR. Se conecta a la consola mediante un solo cable Cat5.

Se puede conectar un segundo DX164-W, DX012 o DX168 cuando se utiliza en modo Cascada. Alternativamente, se puede realizar una conexión redundante a hardware compatible.

El DX164-W puede operar de forma independiente, montado en un compartimento en el suelo, montado en una pared o empotrado en una pared. Se ofrecen diferentes opciones de alimentación para adaptarse a la aplicación.

ⓘ Actualice el sistema de mezcla a la última versión disponible de firmware antes de conectar el Expansor DX. La unidad podría funcionar incorrectamente si se ejecuta con firmware anterior.

Contenido

Verifique que ha recibido lo siguiente con su unidad DX164-W:

• Módulo opcional de prensaestopas (número de pieza 004-1097) para instalación permanente de cableado de corriente alterna.
• Marco de montaje (AA11504) para montaje en pared o empotrado en pared.
• 6 tornillos M4 de 6 mm T20 (AB2921) para montar el DX164-W al marco de montaje.

Conexión

Panel superior y opción de alimentación

1. DX A Puerto EtherCon para conexión al sistema de mezcla. El cable transporta las señales de audio así como el control del preamplificador y datos de estado del sistema.
2. DX B Puerto EtherCon para encadenar en serie una segunda unidad o para redundancia de cable.
3. DX B interruptor de modo Interruptor a Redundante para conexión de 2 cables a hardware compatible, por ejemplo, tarjeta dLive S Class o DX Link. Interruptor a Cascada para conexión a una segunda unidad DX164-W, DX012 o DX168.
4. Entrada DC 12V Puede usarse en lugar de la corriente alterna para alimentar la unidad cuando se dispone de distribución de corriente continua adecuada en un edificio. También puede usarse como fuente de alimentación de respaldo en caso de fallo de la red eléctrica.
5. Entrada de alimentación de red La fuente de alimentación universal incorporada acepta voltajes de 100 a 240V AC 50/60Hz. Por defecto, se instala un módulo con entrada IEC. Se proporciona un módulo opcional para instalación permanente, con orificios para prensaestopas.

⚠ La sustitución del módulo de entrada IEC de CA y el cableado de red para instalación permanente debe ser realizada por un electricista cualificado. Consulte las instrucciones más adelante en esta guía.

Panel frontal

1. Conectores de entrada Entradas balanceadas de micrófono/línea XLR con indicador de alimentación phantom +48V. Los preamplificadores están integrados en el DX164-W y su Ganancia, Atenuación y +48V se controlan desde el sistema de mezcla.

   El indicador +48V detecta tensión en el conector, ya sea suministrada por el DX164-W o recibida de una fuente externa.

2. Conectores de salida Salidas balanceadas XLR que operan a un nivel nominal de +4dBu.
3. Ventilaciones Asegure una buena ventilación en la parte frontal de la unidad. Evite obstruir las ventilaciones durante el funcionamiento. Evite la entrada de suciedad o líquidos.

Instalación – montaje

⚠ ADVERTENCIA
Para prevenir lesiones, este aparato debe estar firmemente fijado al suelo o pared de acuerdo con las instrucciones de instalación.

Montaje en pared Use el marco de montaje AA11504 en la orientación mostrada a continuación. Fije el marco a la pared usando los anclajes o tornillos apropiados para el tipo de pared, luego alinee los insertos roscados en los lados del DX164-W con el marco y asegure la unidad con los 6 tornillos M4 de 6 mm T20 proporcionados.

Montaje empotrado en pared Use el marco de montaje AA11504 en la orientación mostrada a continuación. Alinee los insertos roscados en los lados del DX164-W con el marco y asegure la unidad con los 6 tornillos M4 de 6 mm T20 proporcionados. Conecte la alimentación y el/los cable(s) Cat5, luego fije el conjunto a la pared usando los anclajes o tornillos apropiados para el tipo de pared.

Montaje en suelo El DX164-W puede montarse en una caja de suelo / compartimento de escenario / trampa de cable. Debe instalarse conforme a las normativas locales de instalación y cableado. Recomendamos usar el sistema de compartimento de escenario ACE Backstage 174SLBK para su uso con el DX164-W.

Otras opciones Las dimensiones del DX164-W son compatibles con una caja NEMA Tipo 1 / IP10 de 11x11” o equivalente. Se requiere un marco de montaje personalizado.

Instalación permanente con el módulo de prensaestopas

⚠ La sustitución del módulo de entrada IEC de CA y el cableado de red para instalación permanente debe ser realizada por un electricista cualificado y ejecutada conforme a las normativas locales de cableado.

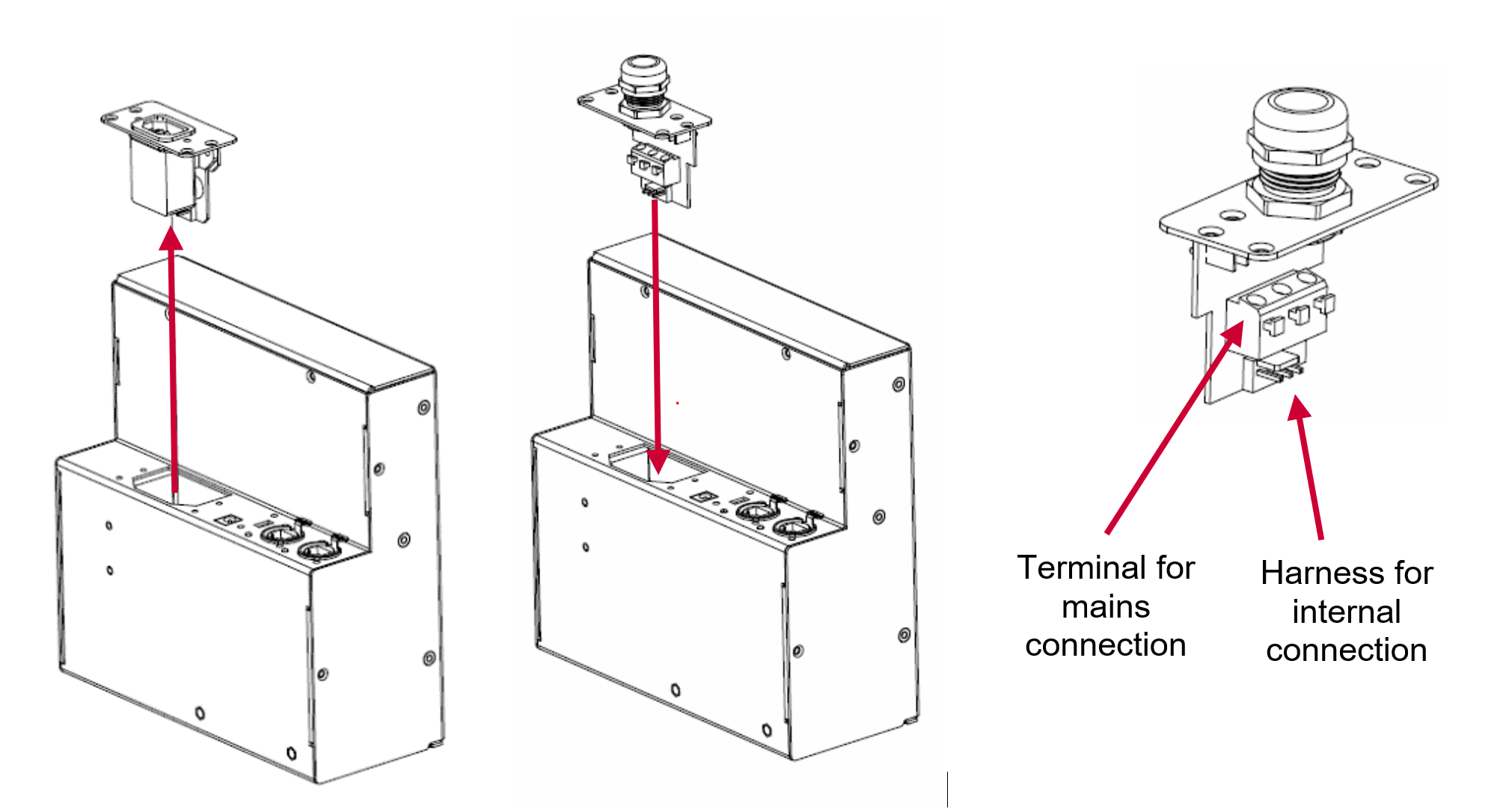

Para reemplazar el módulo IEC:

• Retire los 4 tornillos usando un destornillador Torx T8.
• Extraiga el módulo y desconecte el arnés en la parte inferior del conjunto.
• Coloque un prensaestopas o pasacables adecuado al tamaño del cable en la placa del módulo de prensaestopas.
• Pase el cable de red a través del prensaestopas. Tamaño mínimo del cable 0.75mm² o 20 AWG.
• Conecte el cable de red al conector de terminales del módulo de prensaestopas, prestando atención a la polaridad y conexión a tierra como se indica en el módulo.
• Ajuste firmemente el prensaestopas alrededor del cable.
• Vuelva a conectar el arnés interno en la parte inferior del módulo de prensaestopas.
• Asegure el módulo a la unidad con los 4 tornillos T8.

⚠ DESCONEXIÓN DE LA ALIMENTACIÓN
El dispositivo de desconexión de la alimentación de red es el interruptor de circuito bipolar de la instalación o la toma con fusible conmutado que debe estar etiquetada y debe ser accesible para que pueda operarse fácilmente cuando el aparato esté en uso.

Cables

Use cables Cat5e o superiores STP con una longitud máxima de cable de 100m por conexión.

Allen & Heath puede proporcionar varios cables Cat5e y Cat6 adecuados para uso con ACE, dSNAKE, ME, DX, GX y conexiones gigACE:

Contacte con su distribuidor local de A&H para más información.
