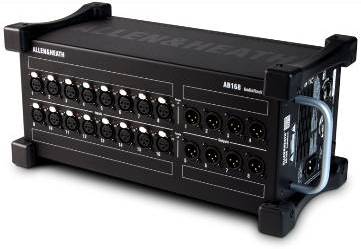

El AB168 es una caja de escenario portátil y resistente para todos los sistemas de mezcla digital Allen & Heath compatibles con el protocolo dSnake. Proporciona 16 preamplificadores de micrófono/línea controlados remotamente y 8 salidas de línea XLR.

Puede operarse horizontalmente con los conectores hacia arriba o hacia un lado, o verticalmente para ahorrar espacio en el escenario. También puede montarse en un rack o estuche de equipo de 19” usando el kit opcional AB1608-RK19.

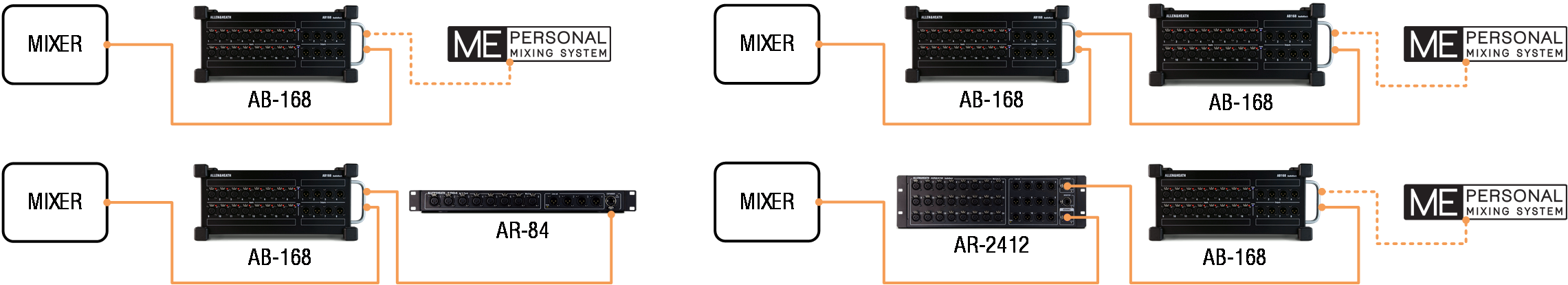

Usando un solo cable de red, el AB168 puede conectarse directamente al mezclador o en cascada desde un AR2412 o un AB168. Un puerto de expansión permite la conexión a otro AB168 o a un AR84 cuando se usa como la primera unidad, o a un sistema de monitoreo personal ME cuando se usa como la primera o segunda unidad.

ⓘ Se pueden conectar un máximo de dos unidades remotas dSnake al puerto dSnake de cada mezclador.

El AB168 se utiliza para aumentar el número de conexiones I/O en un sistema y posicionar tanto las conexiones como la conversión AD/DA cerca de la fuente/escenario. No aumentará el número de canales de procesamiento disponibles en el sistema y debe conectarse a un mezclador donde el audio pueda ser procesado y enrutado.

Compatibilidad y Cable

El AB168 utiliza el protocolo dSnake de 48kHz, que es un protocolo ethernet rápido de capa 2 diseñado para conexiones punto a punto. Esto significa que puede conectarse a los puertos dedicados dSnake incluidos en los sistemas GLD y Qu, o usarse con el puerto inteligente SLink que puede cambiar a modo dSnake.

Consulte la documentación más reciente de su mezclador disponible en www.allen-heath.com para obtener más información sobre la conexión, enrutamiento y control del AB168 con su sistema.

Debe usarse cable STP Cat5e (o superior) (Shielded Twisted Pair), con una longitud máxima de cable de 100 m (330 pies) entre cada unidad. El uso de acopladores pasivos para unir cables reducirá esta distancia.

Cables de alta calidad para giras están disponibles a través de su distribuidor A&H.

Conexión, coincidencia automática de firmware y comportamiento de los LED

Cuando está encendido, el LED ‘Power’ en el frente del AB168 se iluminará.

Al conectarse a un mezclador, el AB168 verificará y ajustará automáticamente su firmware al modelo y versión de firmware del mezclador. Si se requiere una actualización de firmware, esta ocurrirá automáticamente. Esto puede tomar hasta 2 minutos para completarse y si el AB168 está en cascada (conectado a través de otra unidad), la verificación y actualización puede tomar un poco más. Durante una actualización, el LED ‘Lnk/Err’ del puerto parpadeará en rojo y una vez completada la actualización, el AB168 se reiniciará automáticamente.

Cuando se ejecuta el firmware correcto y está conectado a un mezclador, el LED ‘Lnk/Err’ junto al puerto dSnake parpadeará en amarillo para mostrar actividad de enlace y el LED ‘Ready’ en el panel frontal se iluminará.

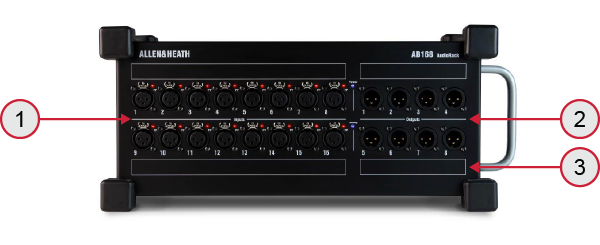

Distribución del Panel AB168

1. Conectores de entrada 16 entradas balanceadas de micrófono/línea XLR con indicador de alimentación phantom +48V. Los preamplificadores están integrados en el AB168 y su ganancia, atenuación y alimentación phantom de 48V se controlan remotamente desde el mezclador vía el enlace dSNAKE. El indicador de alimentación phantom detecta voltaje en el conector ya sea suministrado por el AB168 o recibido de una fuente externa. Consulte la documentación del mezclador para información sobre cómo enrutar estas conexiones a canales de entrada u otros destinos en el sistema.
2. Conectores de salida 8 salidas balanceadas XLR que operan a nivel nominal de línea +4dBu. Consulte la documentación del mezclador para información sobre cómo enrutar señales de salida a estos conectores.
3. Etiquetado de conectores Se proporciona espacio junto a los conectores para etiquetas personalizadas.

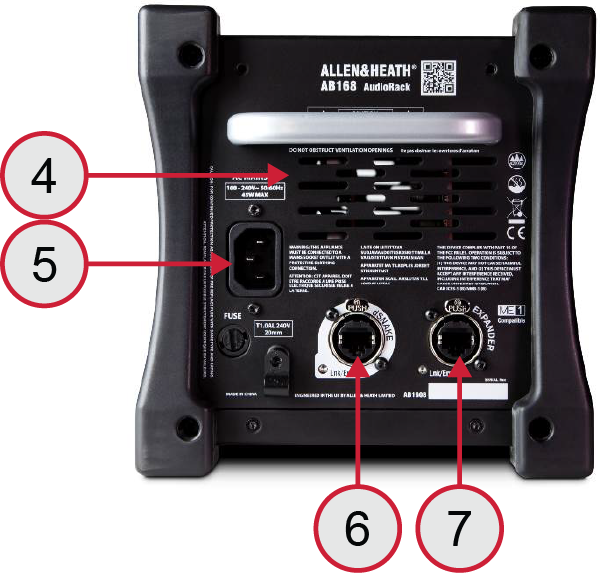

4. Ventilaciones Asegure una buena ventilación en los lados y la parte trasera del rack. Evite obstrucciones de las ventilaciones durante la operación. Evite la entrada de suciedad o líquidos.



5. Entrada de alimentación principal Conector IEC y fusible para la fuente de alimentación incorporada de voltaje universal. Acepta voltajes mundiales desde 100 a 240V AC 50/60Hz. Verifique que ha recibido el cable de alimentación correcto para su territorio. Asegure el cable en su lugar usando la abrazadera plástica en forma de P. Use un destornillador Torx T20 para volver a fijar el tornillo.
6. Puerto dSNAKE Conector EtherCon/RJ45 para conectar directamente al mezclador o a través de un AR2412 u otro AB168. Este puerto transporta entradas, salidas y envíos ME/monitor hacia y desde el AB168 así como control de preamplificadores y mensajes de estado del sistema.
7. Puerto EXPANDER Conector EtherCon/RJ45 para conectar un segundo AB168, un AR84 o un sistema de monitoreo ME.

ⓘ Se recomiendan conectores de bloqueo EtherCon para prevenir daños en cables o puertos y evitar desconexiones accidentales.
