El DX012 es un expansor de salida montable en rack de 19” para sistemas de mezcla digital Allen & Heath. Proporciona 12 salidas XLR, configurables como 12 analógicas, 8 analógicas + 4 AES estéreo, o 4 analógicas + 8 AES estéreo. Se conecta a la mesa de mezclas mediante un solo cable Cat5e.

Se puede conectar un segundo DX012, DX168 o DX164-W cuando está en modo Cascada. Alternativamente, se puede realizar una conexión redundante a hardware compatible.

Panel frontal

1. Conectores de salida 1-4 Salidas analógicas balanceadas XLR que operan a un nivel nominal de +4dBu.
2. Conectores de salida 5-8 Salidas analógicas balanceadas XLR que operan a un nivel nominal de +4dBu, configurables como salidas estéreo AES 1-8. Use el interruptor empotrado para elegir operación analógica o digital AES.
3. Conectores de salida 9-12 Salidas analógicas balanceadas XLR que operan a un nivel nominal de +4dBu, configurables como salidas estéreo AES 9-16. Use el interruptor empotrado para elegir operación analógica o digital AES.
4. Frecuencia de muestreo Selección global para la frecuencia de muestreo de las salidas AES - 44.1kHz, 48kHz, 88.2kHz o 96kHz.
5. DX A Puerto EtherCon para conexión al sistema de mezcla.

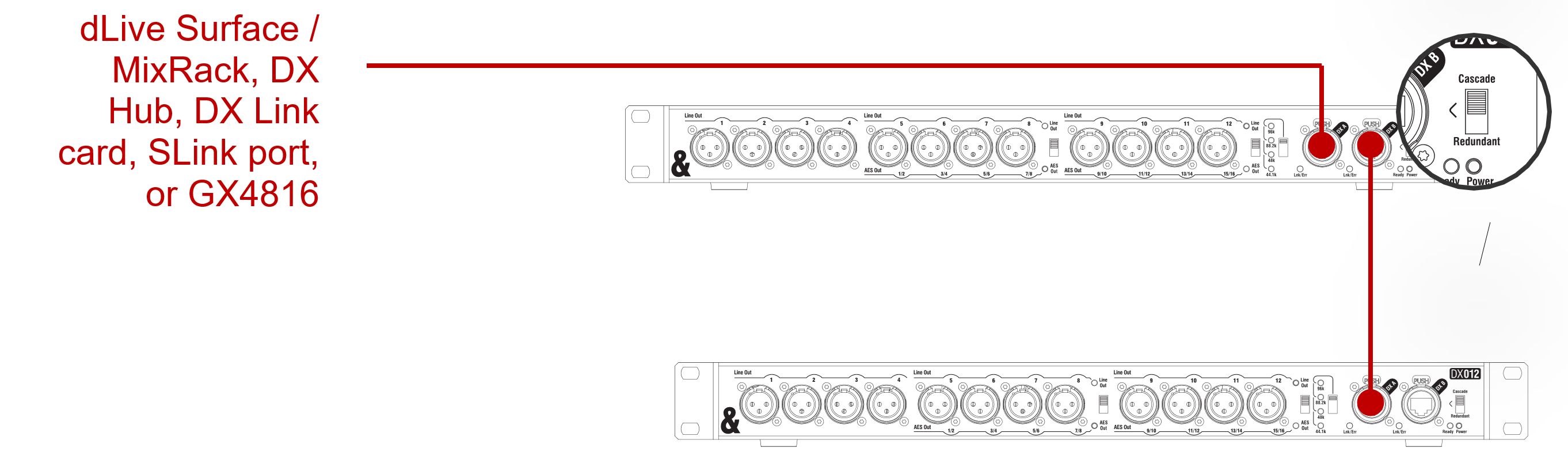

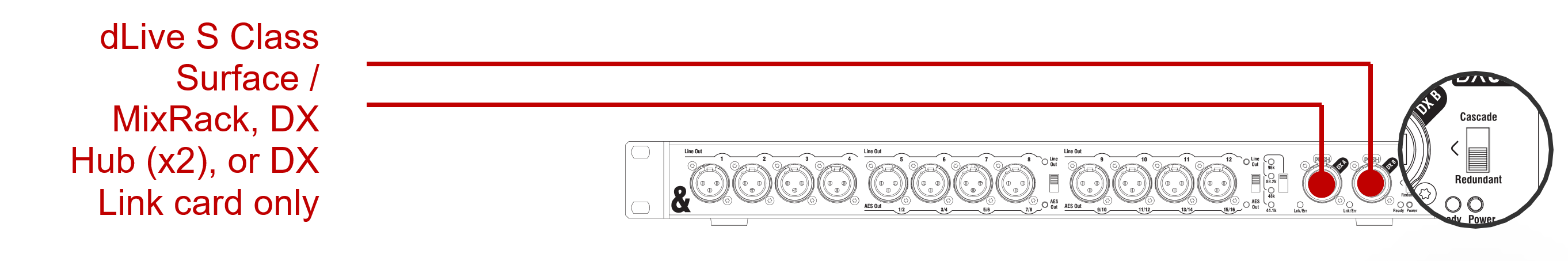

6. DX B Puerto EtherCon para encadenamiento en serie de una segunda unidad o redundancia de cable. Cambie a Redundante para conexión de 2 cables a hardware compatible, por ejemplo, tarjeta dLive S Class o DX Link. Cambie a Cascada para conexión a una segunda unidad DX012, DX168 o DX164-W.

Panel trasero

1. Ventilaciones Asegure una buena ventilación en los laterales y la parte trasera de la unidad. Evite obstrucciones en las ventilaciones durante el funcionamiento. Evite la entrada de suciedad o líquidos.
2. Entrada de alimentación principal Interruptor, conector IEC y fusible para la fuente de alimentación integrada de voltaje universal. Acepta voltajes de 100 a 240V AC 50/60Hz. Asegure el cable al clip plástico en forma de P usando un destornillador T20.

Orejas para rack

Las orejas para rack pueden invertirse para montar la unidad con los conectores XLR mirando hacia la parte trasera del rack. Usando un destornillador Torx T8, retire los 3 tornillos M3 que sujetan las orejas del rack en cada lado, reposicione las orejas del rack como se muestra a continuación y asegúrelas nuevamente usando los mismos tornillos.

ⓘ Utilice únicamente los tornillos avellanados M3x5mm proporcionados con la unidad.

Conexión

ⓘ El DX012 requiere firmware dLive V1.8 o superior / firmware SQ V1.4 o superior.

Cables

Use cables STP Cat5e o superiores con una longitud máxima de 100m por conexión.

Allen & Heath puede proporcionar varios cables Cat5e y Cat6 adecuados para su uso con conexiones ACE, dSNAKE, ME, DX, GX y gigACE:

Contacte a su distribuidor local de A&H para más información.
