El DT164-W es un expansor de Dante I/O de instalación fija para sistemas de mezcla digital Allen & Heath. Proporciona 16 preamplificadores de micrófono/línea controlados de forma remota y 4 salidas de línea XLR. Se conecta a la red Dante mediante un solo cable Cat5, o dos cables para redundancia.

El DT164-W puede operar de forma independiente, montado en un bolsillo en el suelo, montado en una pared o empotrado en una pared. Se ofrecen diferentes opciones de alimentación para adaptarse a la aplicación.

⚠ Este producto debe ser instalado por un instalador profesional o un electricista cualificado.

Contenido

Verifique que ha recibido lo siguiente con su unidad DT164-W:

• Módulo de prensaestopas opcional (número de pieza 004-1097) para instalación permanente de cableado de corriente alterna.
• Marco de montaje (AA11504) para montaje empotrado en pared o en superficie de pared.
• 6 tornillos M4 de 6 mm T20 (AB2921) para montar el DT164-W al marco de montaje.

Software y firmware

Visite el sitio web de Audinate para aprender más sobre Dante y descargar Dante Controller para enrutar audio y configurar dispositivos en una red Dante: https://www.audinate.com/

ⓘ El control de Preamp del DT164-W por un mezclador SQ requiere firmware SQ versión 1.4 o superior y firmware de tarjeta Dante SQ versión 1.0.5 o superior.

ⓘ El control de Preamp del DT164-W por un mezclador dLive requiere firmware dLive versión 1.8 o superior y una tarjeta dLive M-DL-Dante 64x64 o 128x128. No se soporta el uso de la tarjeta iLive/GLD M-Dante.

ⓘ Consulte www.allen-heath.com para obtener el firmware más reciente del DT164-W e instrucciones sobre cómo actualizarlo.

Conexión

Modo redundante

Modo conmutado (ejemplo en cadena margarita)

Modo conmutado (ejemplo de división digital)

Configuración del reloj y enrutamiento de señales

Use la pestaña Routing de Dante Controller para enrutar señales entre dispositivos Dante. Cuando un socket válido del DT164-W está enroutado a una tarjeta Dante de dLive / SQ y se conecta a un canal de entrada, el dLive / SQ presentará controles de ganancia de preamplificador, +48V y Pad para el socket.

Use la pestaña Clock Status de Dante Controller para seleccionar el líder de la red Dante. El DT164-W siempre debe ser un seguidor de reloj en la red Dante, con el mezclador típicamente configurado como “Preferred Leader” y “Enable Sync To External”.

Panel superior y opciones de alimentación

1. Dante Secondary Puede configurarse en modo Redundante o en modo Conmutado para conexión a múltiples dispositivos, por ejemplo dos consolas de mezcla. Configure el modo del puerto en Dante Controller.
2. Dante Primary Puerto EtherCon para conexión a la red Dante. El cable transporta las señales de audio así como los datos de control del preamplificador.
3. Restablecer configuración de red Mantenga pulsado el interruptor empotrado durante 10 segundos para restablecer la configuración de red del DT164-W. Esto eliminará cualquier dirección IP estática y volverá a la configuración predeterminada de fábrica (DHCP / zero-conf).
4. Entrada DC 12V Puede usarse en lugar de la corriente alterna para alimentar la unidad cuando se dispone de una distribución adecuada de DC en un edificio. También puede usarse como fuente de alimentación de respaldo en caso de fallo de la corriente alterna.
5. Entrada de alimentación de red La fuente de alimentación universal incorporada acepta voltajes de 100 a 240V AC 50/60Hz. Por defecto se instala un módulo con entrada IEC. Se proporciona un módulo opcional para instalación permanente, con orificios de knockout para aceptar una prensaestopas.

⚠ La sustitución del módulo de entrada IEC y el cableado de corriente para instalación permanente debe ser realizada por un electricista cualificado. Consulte las instrucciones más adelante en esta guía.


Panel frontal

1. Entradas Entradas balanceadas de micrófono/línea XLR con indicador de alimentación phantom +48V. Los preamplificadores están integrados en el DT164-W y su Ganancia, Pad y +48V se controlan desde la red.

   El indicador +48V detecta tensión en el socket ya sea suministrada por el DT164-W o recibida de una fuente externa.

2. Salidas Salidas balanceadas XLR operando a nivel nominal +4dBu.
3. Ventilaciones Asegure una buena ventilación en la parte frontal de la unidad. Evite obstruir las ventilaciones durante el funcionamiento. Evite la entrada de suciedad o líquidos.

Instalación – montaje

 ⚠ ADVERTENCIA
Para prevenir lesiones, este aparato debe estar fijado de forma segura al suelo/pared de acuerdo con las instrucciones de instalación.

Montaje en pared Use el marco de montaje AA11504 en la orientación mostrada a continuación. Fije el marco a la pared usando fijaciones o tornillos apropiados para el tipo de pared, luego alinee los insertos roscados en los lados del DT164-W con el marco y asegure la unidad en su lugar con los 6 tornillos M4 de 6 mm T20 provistos.

Montaje empotrado en pared Use el marco de montaje AA11504 en la orientación mostrada a continuación. Alinee los insertos roscados en los lados del DT164-W con el marco y asegure la unidad en su lugar con los 6 tornillos M4 de 6 mm T20 provistos. Conecte la alimentación y el/los cable/s Cat5, luego fije el conjunto a la pared usando fijaciones o tornillos apropiados para el tipo de pared.

Montaje en suelo El DT164-W puede montarse en una caja de suelo / bolsillo de escenario / trampa de cable. Debe instalarse de acuerdo con las normativas locales de instalación y cableado. Recomendamos usar el sistema de bolsillo de escenario ACE Backstage 174SLBK para usar con el DT164-W.

Otras opciones El DT164-W cabe en una caja NEMA Tipo 1 de 12x12” / IP10 o equivalente. Puede requerirse un marco de montaje personalizado.

Instalación permanente con el módulo de prensaestopas

⚠ La sustitución del módulo de entrada IEC y el cableado de corriente para instalación permanente debe ser realizada por un electricista cualificado y llevarse a cabo conforme a las normativas locales de cableado.

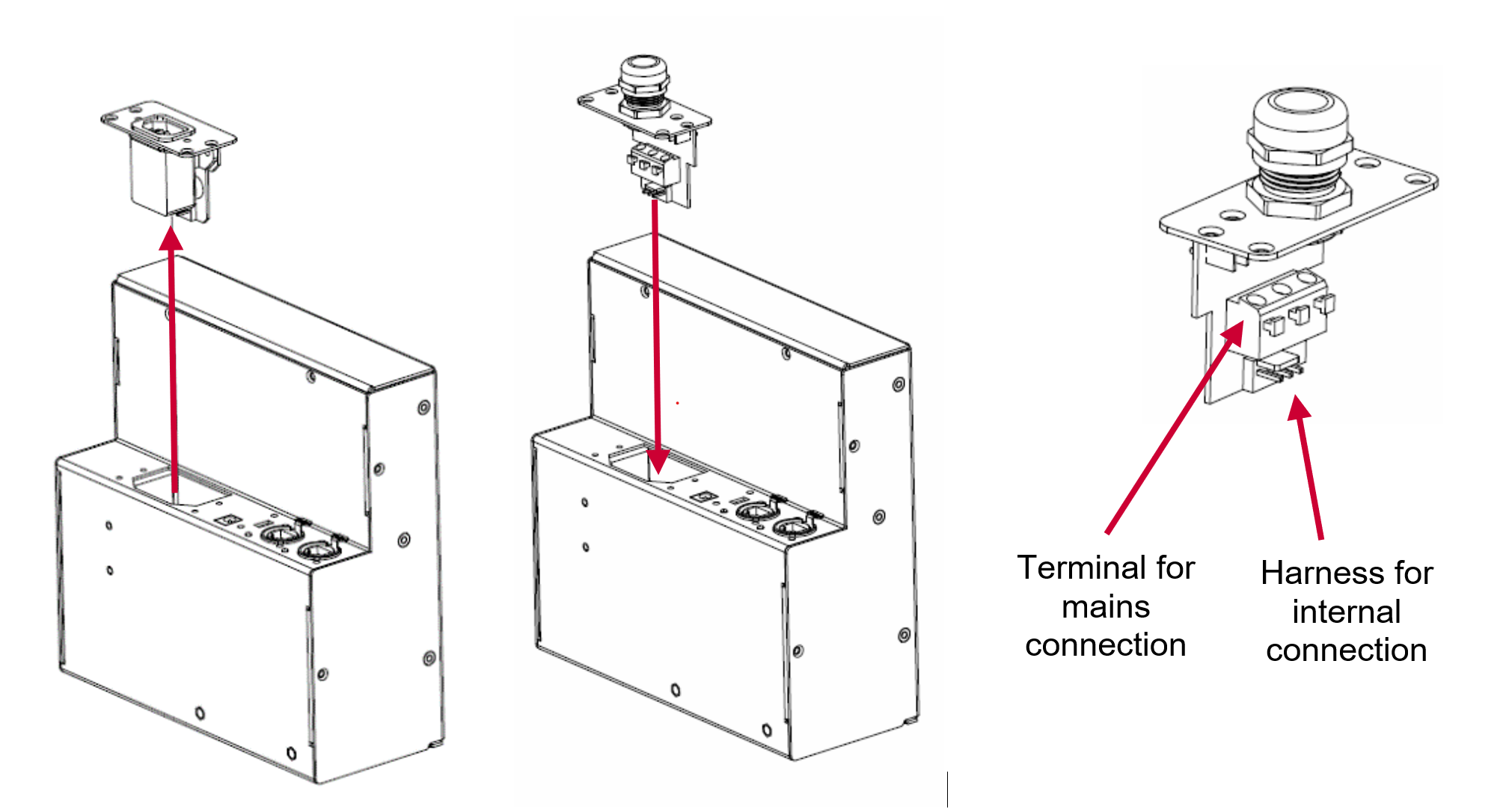

Para reemplazar el módulo IEC:

• Retire los 4 tornillos usando un destornillador Torx T8.
• Extraiga el módulo y desconecte el arnés en la parte inferior del conjunto.
• Coloque una prensaestopas o casquillo adecuado para el tamaño del cable en la placa del módulo de prensaestopas.
• Pase el cable de corriente a través del prensaestopas. Tamaño mínimo del cable 0.75mm² o 20 AWG.
• Conecte el cable de corriente al conector de terminales del módulo de prensaestopas, prestando atención a la polaridad y conexión a tierra según se indica en el módulo.
• Ajuste firmemente el prensaestopas alrededor del cable.
• Vuelva a enchufar el arnés interno en la parte inferior del módulo de prensaestopas.
• Fije el módulo a la unidad con los 4 tornillos T8.

⚠ DESCONEXIÓN DE ALIMENTACIÓN
El dispositivo de desconexión del suministro eléctrico es el interruptor automático bipolar de la instalación o la salida con fusible conmutada que debe estar etiquetada y debe ser accesible para poder operarse fácilmente cuando el aparato esté en uso.
