El AR84 es una unidad de audio remota montable en rack de 19” para todos los sistemas de mezcla digital Allen & Heath compatibles con el protocolo dSnake. Proporciona 8 preamplificadores de micrófono/línea controlados remotamente y 4 salidas de línea XLR.

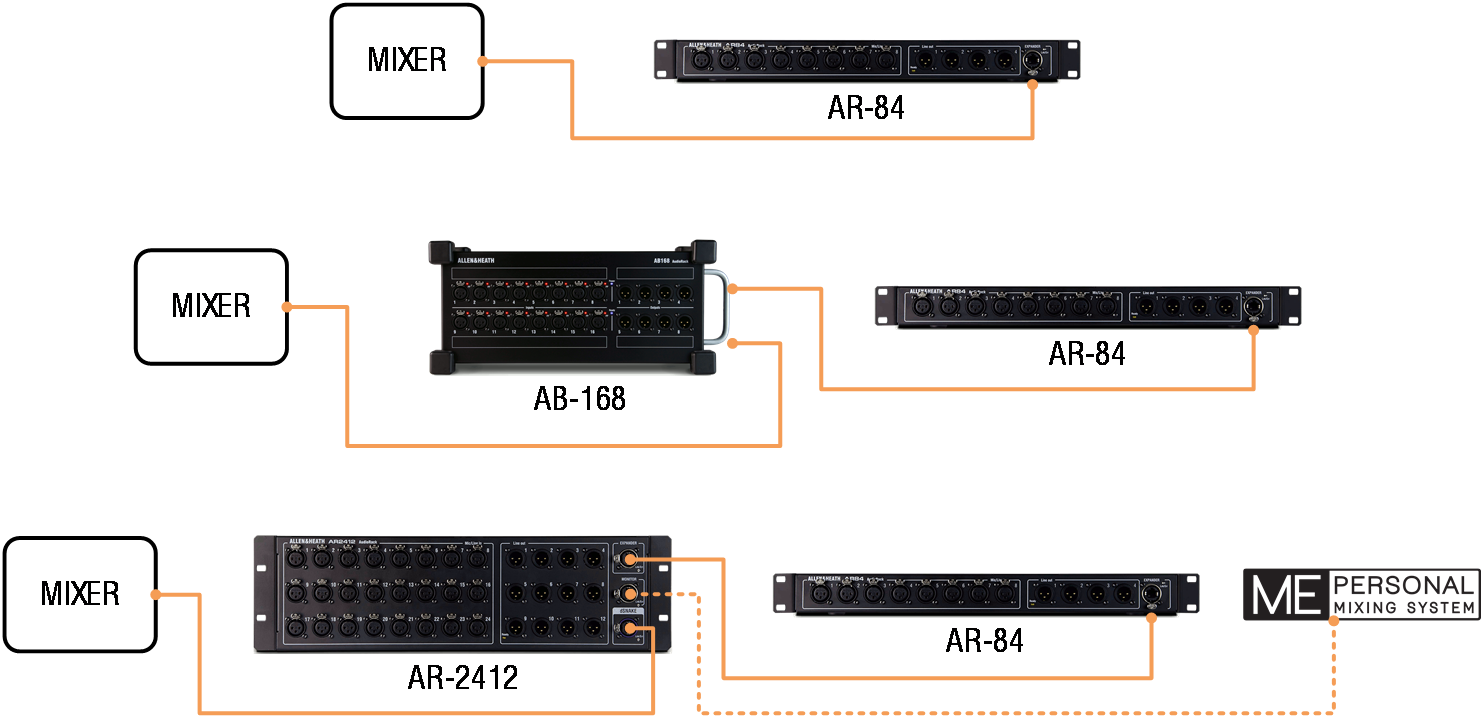

Usando un solo cable de red, el AR84 puede conectarse directamente a la mezcladora o en cascada desde un AR2412 o un AB168.

ⓘ Un máximo de dos unidades remotas dSnake pueden conectarse a cada puerto dSnake de la mezcladora.

El AR84 se utiliza para aumentar el número de conectores I/O en un sistema y posicionar tanto los conectores como la conversión AD/DA cerca de la fuente/escenario. No aumentará el número de canales de procesamiento disponibles en el sistema y debe estar conectado a una mezcladora donde el audio pueda ser procesado y enrutado.

Compatibilidad y Cable

El AR84 utiliza el protocolo dSnake de 48kHz, que es un protocolo de capa 2, ethernet rápido diseñado para conexiones punto a punto. Esto significa que puede conectarse a los puertos dedicados dSnake incluidos en los sistemas GLD y Qu o usarse con el puerto inteligente SLink que puede cambiar a un modo dSnake.

Consulte la documentación más reciente para su mezcladora disponible en www.allen-heath.com para obtener más información sobre la conexión, el parcheo y el control del AR84 con su sistema.

Se debe usar cable Cat5e (o superior) STP (Shielded Twisted Pair), con una longitud máxima de cable de 100 m (330 pies) entre cada unidad. El uso de acopladores pasivos para unir cables reducirá esta distancia.

Cables de calidad para giras de alta calidad están disponibles a través de su distribuidor A&H. Por favor, consulte www.allen-heath.com/ahproducts/cat5/ para más detalles.

Conexión, emparejamiento automático de firmware y comportamiento de los LED

Al conectarse a una mezcladora, el AR84 verificará y emparejará automáticamente su firmware con el modelo de mezcladora y la versión de firmware de la mezcladora.

Si se requiere una actualización de firmware, se realizará automáticamente. Esto puede tardar hasta 2 minutos en completarse. Durante la actualización, el LED ‘Lnk/Err’ del puerto parpadeará en rojo y una vez que la actualización esté completa, el AR84 se reiniciará automáticamente.

Cuando se ejecute el firmware correcto y esté conectado a una mezcladora, el LED ‘Lnk/Err’ junto al puerto dSnake parpadeará en amarillo de forma constante y el LED ‘Ready’ se iluminará.

Diseño del Panel Frontal del AR84

1. Conectores de entrada 8 entradas balanceadas de micrófono/línea XLR. Los preamplificadores están integrados en el AR84 y su Ganancia, Atenuación y alimentación phantom de 48V se controlan remotamente desde la mezcladora vía el enlace dSNAKE. Consulte la documentación de la mezcladora para información sobre cómo parchear estos conectores a canales de entrada u otros destinos en el sistema.
2. Conectores de salida 4 salidas balanceadas XLR que operan a nivel nominal de línea +4dBu. Consulte la documentación de la mezcladora para información sobre cómo parchear señales de salida a estos conectores.

3. Puerto dSNAKE Conector EtherCon/RJ45 para conectar directamente a la mezcladora. Este transporta todo el audio de entrada y salida hacia y desde el AR84 junto con el control de preamplificadores y mensajes de estado del sistema.

   ⓘ Se recomiendan conectores EtherCon con bloqueo para evitar daños en los cables o puertos y evitar desconexiones accidentales.
