El AR2412 es una unidad de audio remota montable en rack de 19” para todos los sistemas de mezcla digital Allen & Heath compatibles con el protocolo dSnake. Proporciona 24 preamplificadores de micrófono/línea controlados remotamente y 12 salidas de línea XLR.

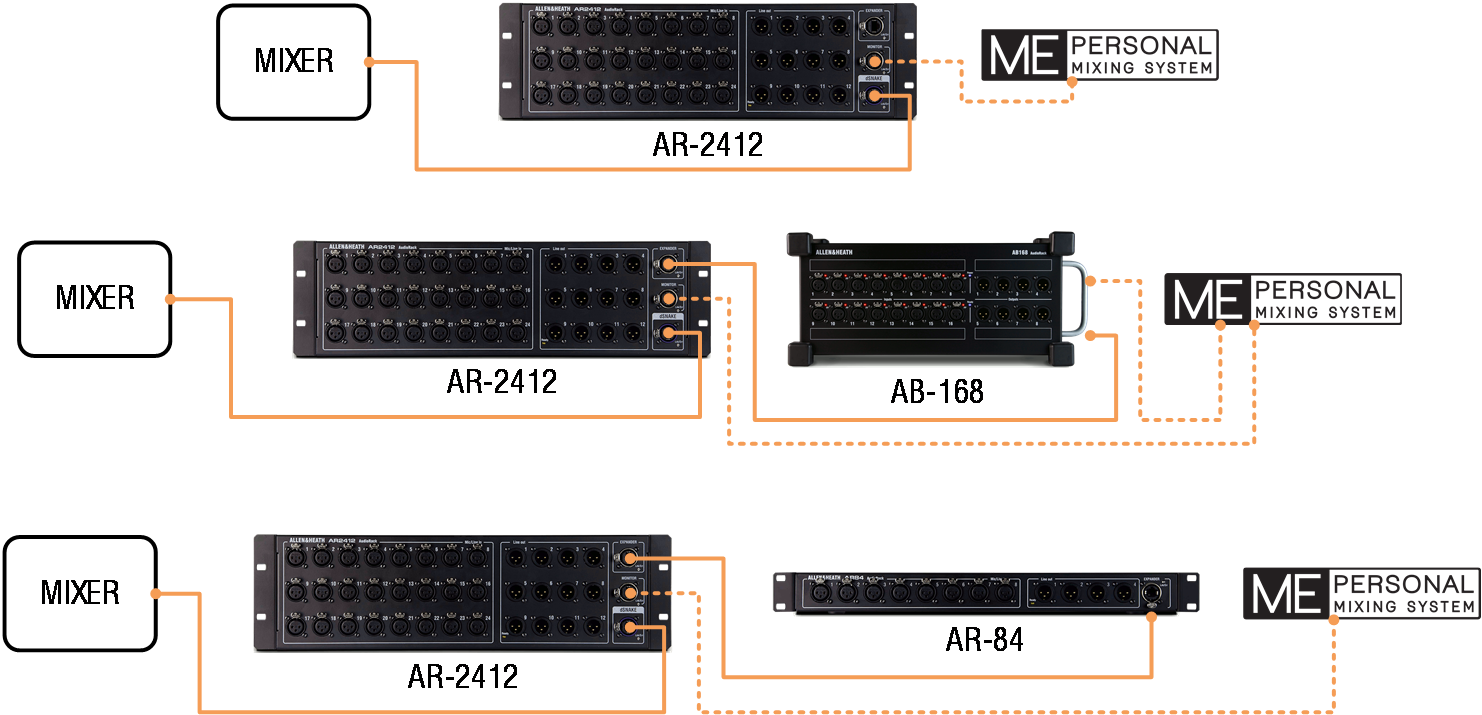

Usando un solo cable de red, el AR2412 puede conectarse directamente al mezclador, el puerto de expansión permite entonces una conexión en cascada (daisy-chain) a un AB168 o un AR84.
Un sistema de monitoreo personal ME también puede conectarse al puerto dedicado Monitor proporcionado o a un AB168 en cascada.

🛈 Se pueden conectar un máximo de dos unidades remotas dSnake a cada puerto dSnake del mezclador.

El AR2412 se utiliza para aumentar el número de conexiones I/O en un sistema y posicionar tanto las conexiones como la conversión AD/DA cerca de la fuente o escenario. No aumentará el número de canales de procesamiento disponibles en el sistema y debe conectarse a un mezclador donde el audio pueda ser procesado y enrutado.

Compatibilidad y Cable

El AR2412 utiliza el protocolo dSnake de 48kHz, que es un protocolo ethernet rápido de capa 2 diseñado para conexiones punto a punto. Esto significa que puede conectarse a los puertos dedicados dSnake incluidos en los sistemas GLD y Qu o usarse con el puerto inteligente SLink que puede cambiar a modo dSnake.

Consulte la documentación más reciente para su mezclador disponible en www.allen-heath.com para más información sobre cómo conectar, enrutar y controlar el AR2412 con su sistema.

Se debe usar cable Cat5e (o superior) STP (Shielded Twisted Pair), con una longitud máxima de cable de 100m (330 pies) entre cada unidad. El uso de acopladores pasivos para unir cables reducirá esta distancia.

Cables de alta calidad para giras están disponibles a través de su distribuidor A&H. Por favor, consulte www.allen-heath.com/ahproducts/cat5/ para más detalles.

Conexión, Emparejamiento automático de firmware y comportamiento de los LEDs

Al encenderse, el LED ‘Power On’ cerca de la conexión de alimentación principal se iluminará.

Al conectarse a un mezclador, el AR2412 comprobará y emparejará automáticamente su firmware con el modelo del mezclador y la versión del firmware del mezclador.

Si se requiere una actualización de firmware, esta ocurrirá automáticamente. Esto puede tardar hasta 2 minutos en completarse. Durante la actualización, el LED ‘Lnk/Err’ del puerto parpadeará en rojo y una vez finalizada la actualización, el AR2412 se reiniciará automáticamente.

Cuando se ejecuta el firmware correcto y está conectado a un mezclador, el LED ‘Lnk/Err’ junto al puerto dSnake parpadeará en amarillo para mostrar actividad de enlace y el LED ‘Ready’ en el panel frontal se iluminará.

Diseño del Panel Frontal del AR2412

1. Conectores de entrada 24 entradas balanceadas XLR para micrófono/línea. Los preamplificadores están integrados en el AR2412 y su Ganancia, Atenuación y alimentación phantom de 48V se controlan remotamente desde el mezclador vía el enlace dSNAKE. Consulte la documentación del mezclador para información sobre cómo enrutar estas conexiones a canales de entrada u otros destinos en el sistema.
2. Conectores de salida 12 salidas balanceadas XLR que operan a nivel nominal de línea +4dBu. Consulte la documentación del mezclador para información sobre cómo enrutar señales de salida a estas conexiones.
3. Puerto dSNAKE Conector EtherCon/RJ45 para conectar directamente al mezclador. Este puerto transporta entradas, salidas y envíos ME/monitor hacia y desde el AR2412, así como control de preamplificadores y mensajes de estado del sistema.
4. Puerto MONITOR Conector EtherCon/RJ45 para conectar un sistema ME/monitor.
5. Puerto EXPANDER Conector EtherCon/RJ45 para conectar un AB168, un AR84 o un sistema ME/monitor.

🛈 Se recomiendan conectores EtherCon con bloqueo para prevenir daños en cables o puertos y evitar desconexiones accidentales.
