Shows

Das Qu hat jeweils eine Show geladen.

Mehrere Shows können auf einem USB-A-Speichergerät gespeichert und abgerufen werden.

Shows werden für verschiedene Setups und Anwendungen verwendet und beinhalten daher mehr Einstellungen als eine Szene, wie z. B. Helligkeitseinstellungen für Bildschirme und LEDs.

Shows enthalten jedoch keine Netzwerk- und Benutzereinstellungen. Diese werden pro Gerät eingestellt, damit z. B. die Netzwerkeinstellungen eines Mischpults an einem Veranstaltungsort nicht überschrieben werden, wenn ein Gasttechniker eine Show abruft.

In einer Show enthalten:

• 300 Szenen
• 128 Benutzer-Bibliotheken
• 1 Cue-Liste
• Szene-Manager Listenmodus
• Bus-Konfiguration
• Audio-Clock-Quelle
• AES/USB/SD-Abtastrate
• Control Network Bridge Status
• PAFL- und Listen-Einstellungen
• Talkback-Einstellungen
• Signalgenerator-Einstellungen
• Globale Szenenfilter-Einstellungen
• Kanal-Safes
• Meter-Quellenpunkte
• Chromatische Kanal-Messung
• Oberflächenpräferenzen
• MIDI-Kanal

Nicht in einer Show enthalten

• Netzwerkeinstellungen
• Gerätename
• Werkseinstellungen-Bibliotheken
• Fader-Kalibrierung

Szenen

Szenen ermöglichen das sofortige Speichern und Abrufen mehrerer Parameter und Einstellungen gleichzeitig.

Sie speichern/abrufen den Mischzustand des Qu und können für verschiedene Szenen einer Theaterproduktion (daher der Name), verschiedene Lieder in einem Set oder verschiedene Bands bei einer Show verwendet werden.

In Verbindung mit globalen und Szene-Filtern können sie auch ein mächtiges Werkzeug sein, um nur einige Einstellungen über viele Kanäle hinweg abzurufen oder Dinge wie das Ändern der Soft-Key-Belegungen vorzunehmen, ohne andere Einstellungen zu beeinflussen.

Das Qu verfügt über 300 Szene-Slots (pro Show), von denen jeder Folgendes enthält:

• Eingangs- und Ausgangsrouting
• Eingangs-/Mix-Stereo-Einstellungen
• Vorverstärker-Einstellungen
• Kanalverarbeitung
• Kanalzuweisungen und Sendestufen
• Panning und Balance
• Kanal-Stummschaltungen
• Mute-Gruppen- und DCA-Zuweisungen und -Stufen
• Fader/Kanalstreifen-Zuweisungen
• Kanalnamen und Farben
• Szene-Filtereinstellungen
• FX-Einheiten und Parameter
• Soft-Key-Zuweisungen
• Fußschalter-Einstellungen
• AMM-Einstellungen

Bibliotheken

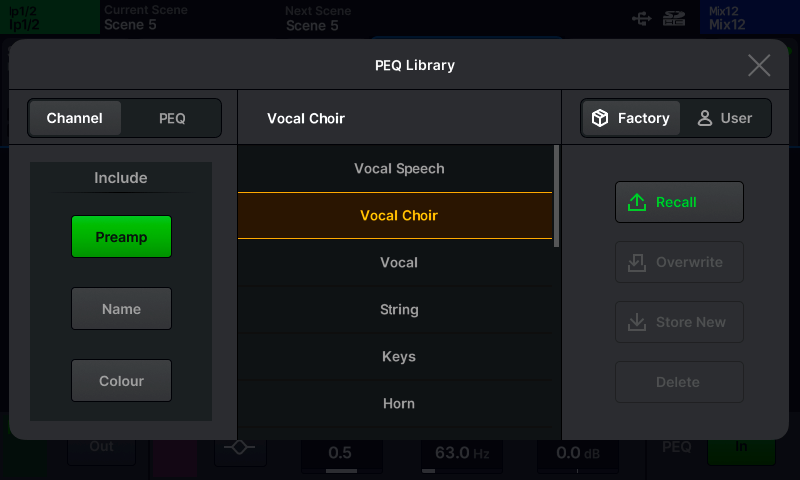

|| VERARBEITUNG | EQ | PEQ/Kanalbibliothek (Eingangskanal, Pop-up)

Bibliotheken sind für alle Verarbeitungen und einige andere Funktionen des Qu verfügbar und können über die dedizierte BIBLIOTHEK-Taste aufgerufen werden, die aufleuchtet, wenn für den gerade angezeigten Bildschirm eine Bibliothek verfügbar ist.

Werkseinstellungen-Bibliotheken bieten Presets und werden auch verwendet, um verschiedene FX-Einheiten oder DEEP-Plug-ins abzurufen. Sie sind fest in der Firmware verankert und können nicht bearbeitet oder überschrieben werden. Das Qu kann auch bis zu 128 Benutzer-Bibliothekseinträge speichern. Alle Benutzer-Bibliotheken sind beim Speichern oder Abrufen einer gesamten Show enthalten und können auch einzeln über ein USB-Laufwerk gespeichert oder abgerufen werden.

Kanal/Verarbeitung – Umschalten zwischen der gesamten Kanalbibliothek und jeder Verarbeitungsbibliothek.

Werkseinstellungen/Benutzer – Umschalten zwischen Werkseinstellungen- und Benutzerbibliotheken.

Umbenennen (Textfeld mit Stiftsymbol in Benutzerbibliotheken) – Den aktuell ausgewählten Eintrag umbenennen.

Abrufen – Die aktuellen Einstellungen durch die ausgewählten gespeicherten Einstellungen ersetzen.

Überschreiben – Die gespeicherten Einstellungen durch die aktuellen Einstellungen ersetzen.

Neu speichern – Die aktuellen Einstellungen als neuen Bibliothekseintrag speichern.

Löschen – Den ausgewählten gespeicherten Bibliothekseintrag löschen.

Verfügbare Bibliotheken

ⓘ Die gesamten Eingangs- und Mix-Kanalbibliotheken werden durch Auswahl von Kanal oben links in einem beliebigen Verarbeitungs-Bibliotheks-Pop-up aufgerufen.

Gesamter Eingangskanal (VERARBEITUNG / beliebige Eingangskanal-Verarbeitung ausgewählt)
Enthält: Trim, HPF, Gate, PEQ, Kompressor
Optional: Vorverstärker, Name, Farbe

Gesamter Mix-Kanal (VERARBEITUNG / beliebige Mix-Kanal-Verarbeitung ausgewählt)
Enthält: FBA/GEQ, PEQ, Kompressor
Optional: Name, Farbe

Vorverstärker (VERARBEITUNG > Quelle / Eingangskanal ausgewählt)
Enthält: DEEP Vorverstärker-Modell (Röhrenstufe)

Gate (VERARBEITUNG > Gate / Eingangskanal ausgewählt)
Enthält: Gate-Einstellungen

FBA/GEQ (VERARBEITUNG > FBA/GEQ / Mix-Kanal ausgewählt)
Enthält: FBA-Einstellungen (ohne Live-Filter) oder GEQ-Einstellungen

PEQ (VERARBEITUNG > EQ/PEQ)
Enthält: PEQ-Einstellungen

Kompressor (VERARBEITUNG > Comp)
Enthält: Kompressor-Einstellungen

FX (FX)
Enthält: FX-Modell, FX-Parameter, Insert Wet/Dry-Stufen

Benutzerberechtigungen (SETUP > Benutzer / Benutzer 1-10 ausgewählt)
Enthält: Alle Benutzerberechtigungen

Eingangskanal-Patch (I/O > Eingänge)
Enthält: Eingangskanal-Patching

Szene-Manager

Szene-Manager-Modus

Berühren Sie die Schaltfläche Alle Szenen/Cue-Liste oberhalb der Szenenliste, um den Szene-Manager „Modus“ auszuwählen. Alle Szenen arbeitet direkt mit allen 300 Szenen-Slots. Die Cue-Liste ist wie eine Wiedergabeliste von Cues, jeweils mit einer zugeordneten Szene, um einfaches Einfügen, Umordnen, Wiederholen und Neu-Nummerieren zu ermöglichen.

ⓘ Der Szene-Manager-Modus ist global und beeinflusst das externe Abrufen von Szenen über die Qu-MixPad-App.

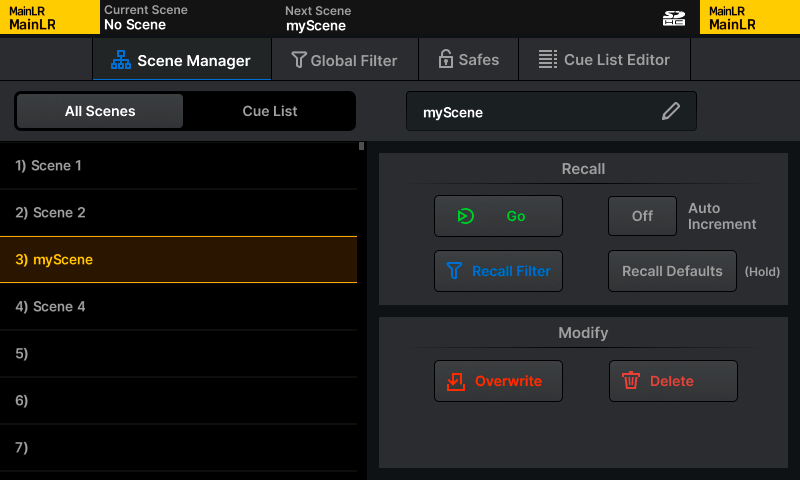

Liste aller Szenen

|| SZENEN | Szene-Manager | Alle Szenen

Mit Alle Szenen als ausgewähltem Szene-Manager-Modus werden alle 300 Szenen-Slots angezeigt.

• Berühren und nach oben oder unten ziehen oder berühren zum Auswählen und dann den Touchscreen-Drehregler verwenden, um durch alle Szenen-Slots zu blättern.
• Wählen Sie einen Szenen-Slot aus der Alle Szenen-Liste zum Abrufen oder Bearbeiten aus.

Umbenennen (Stiftsymbol im Textfeld) – Den Namen der ausgewählten Szene bearbeiten.

Go – Die ausgewählte Szene abrufen und den aktuellen Zustand des Mischpults durch den gespeicherten Zustand ersetzen. Unterliegt allen globalen oder Szene-Abruffiltern.

Auto-Inkrement Ein/Aus – Nach dem Abrufen einer Szene mit der Go-Taste automatisch die nächste gespeicherte Szene auswählen.

Abruffilter – Die pro-Szene-Filter für die aktuell ausgewählte Szene anzeigen und bearbeiten.

Standardwerte abrufen – Berühren und halten, um den aktuellen Zustand des Mischpults durch den Standardzustand zu ersetzen. Im Gegensatz zu einem vollständigen Werksreset werden dabei keine gespeicherten Daten gelöscht.

Neu speichern – Den aktuellen Zustand des Mischpults im ausgewählten Szenen-Slot speichern.

Überschreiben – Den aktuellen Zustand des Mischpults im ausgewählten Szenen-Slot speichern (ersetzt einen zuvor gespeicherten Zustand).

Löschen – Berühren, um die ausgewählte Szene zu löschen.

ⓘ Sie können wählen, ob Szenenoperationen bestätigt werden sollen (um versehentliches Überschreiben zu vermeiden), indem Sie die Schaltfläche Bestätigung von Szene-Operationen in den Oberflächenpräferenzen verwenden.

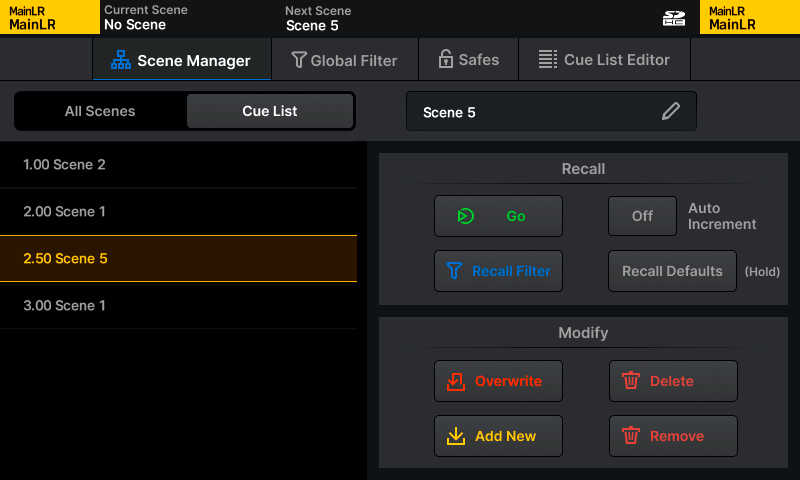

Cue-Liste

|| SZENEN | Szene-Manager | Cue-Liste

Jeder Cue in der Liste hat eine zugeordnete Szene aus einer der (bis zu 300) Szenen der aktuellen Show. Cue-Nummern werden anstelle der Szenen-Slotnummer angezeigt.

Umbenennen (Stiftsymbol im Textfeld) – Den Namen der mit dem ausgewählten Cue verknüpften Szene bearbeiten.

Go – Den ausgewählten Cue abrufen und den aktuellen Zustand des Mischpults durch den gespeicherten Zustand der ausgewählten Szene ersetzen. Unterliegt allen globalen oder Szene-Abruffiltern.

Auto-Inkrement Ein/Aus – Nach dem Abrufen eines Cues automatisch den nächsten Cue auswählen.

Abruffilter – Die pro-Szene-Filter für die aktuell ausgewählte Szene anzeigen und bearbeiten.

Standardwerte abrufen – Berühren und halten, um den aktuellen Zustand des Mischpults durch den Standardzustand zu ersetzen. Im Gegensatz zu einem vollständigen Werksreset werden dabei keine gespeicherten Daten gelöscht.

Überschreiben – Den aktuellen Zustand des Mischpults im Szenen-Slot speichern, der mit dem ausgewählten Cue verknüpft ist (ersetzt einen zuvor gespeicherten Zustand).

Neu hinzufügen - Den aktuellen Zustand des Qu im nächsten verfügbaren leeren Szenen-Slot speichern und einen neuen Cue für diese Szene nach dem aktuell ausgewählten Cue hinzufügen/einfügen.

Löschen – Berühren, um die ausgewählte Szene zu löschen.

Entfernen – Den Cue aus der Liste entfernen, aber die Szene selbst nicht löschen.

ⓘ Sie können wählen, ob Szenenoperationen bestätigt werden sollen (um versehentliches Überschreiben zu vermeiden), indem Sie die Schaltfläche Bestätigung von Szene-Operationen in den Oberflächenpräferenzen verwenden.

Auto-Inkrement

Mit aktiviertem Auto-Inkrement wird beim Abrufen einer Szene über die Go-Taste im Szene-Manager-Bildschirm automatisch der nächste belegte Szenen-Slot in der Alle Szenen-Liste oder der nächste Cue in der Cue-Liste ausgewählt. Das bedeutet, die Go-Taste kann mehrfach gedrückt werden, um die Szenen nacheinander durchzugehen.

Die Auto-Inkrement-Einstellung auf diesem Bildschirm beeinflusst nicht die Szene-Recall-Go-Softkey-Option, die eine separate Auto-Inkrement-Option bietet.

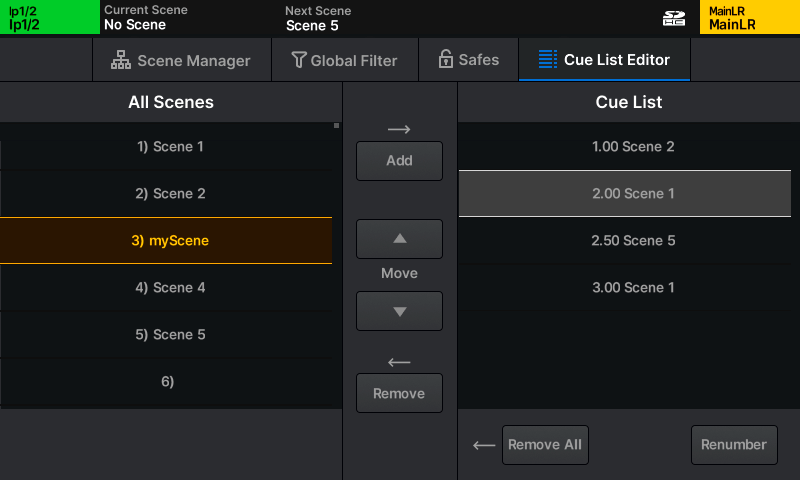

Cue-Liste Editor

|| SZENEN | Cue-Liste Editor

Der Cue-Liste-Editor ermöglicht das Hinzufügen oder Einfügen von Cues direkt aus der Liste Alle Szenen in die Cue-Liste. Zusätzlich können Cues entfernt oder die Cue-Liste komplett gelöscht sowie neu geordnet und nummeriert werden.

Um einen neuen Cue für eine Szene in die Cue-Liste hinzuzufügen/einzufügen:

• Berühren Sie eine gespeicherte Szene in der Alle Szenen-Liste links.
• Berühren Sie einen Cue in der Cue-Liste rechts.
• Berühren Sie Hinzufügen, um einen neuen Cue für die ausgewählte Szene nach dem ausgewählten Cue hinzuzufügen.

ⓘ Beim Einfügen eines neuen Cues wird dieser automatisch entsprechend seiner Position in der Cue-Liste nummeriert.

Um Szenen aus der Cue-Liste zu entfernen (dies löscht die Szenen nicht aus dem Qu, sondern entfernt nur den Cue aus der Cue-Liste):

• Berühren Sie den zu entfernenden Cue.
• Berühren Sie die Schaltfläche Entfernen, um ihn zu entfernen.

ODER

• Berühren Sie die Schaltfläche Alle entfernen, um die Cue-Liste komplett zu löschen.

Um Szenen in der Cue-Liste nach oben oder unten zu verschieben:

• Berühren Sie einen Cue in der Cue-Liste, um ihn auszuwählen.
• Verwenden Sie die Pfeile Nach oben oder Nach unten in der Bildschirmmitte, um ihn in der Cue-Liste nach oben oder unten zu verschieben.

Nummerierung und Neu-Nummerierung der Cue-Liste

Cues werden auf zwei Dezimalstellen nummeriert, sodass Cues, die zwischen zwei bestehenden Cues in der Cue-Liste eingefügt werden, automatisch eine Nummer zwischen den beiden erhalten, ohne die bestehende Nummerierung zu ändern.

Dies ist für Systeme und Setups mit externer Auslösung via MIDI-Show-Control üblich, um zu verhindern, dass diese Trigger geändert werden müssen, wenn zusätzliche Szenen eingefügt werden.

Es ist jedoch jederzeit möglich, die Szenen in der Cue-Liste neu zu nummerieren, indem die Schaltfläche Neu nummerieren berührt wird, die alle Cues in der Liste ab 1,00 in 1,00-Schritten neu nummeriert.

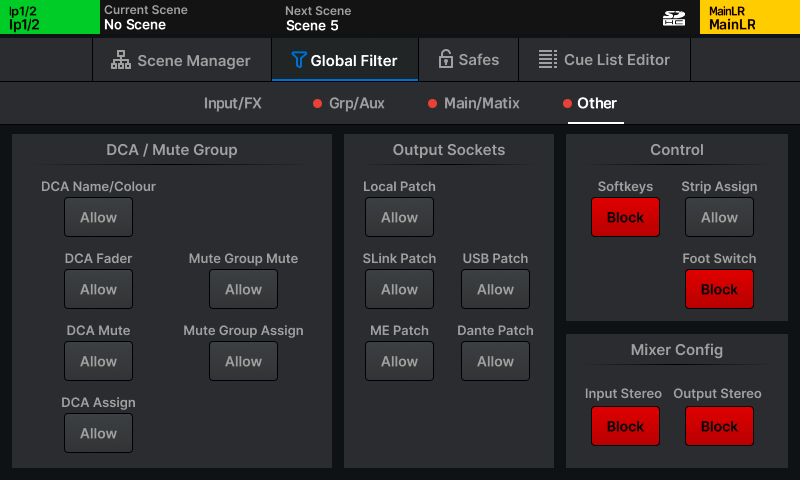

Globale / Pro-Szene-Filter

|| SZENEN | Globaler Filter

Beim Speichern einer Szene werden alle Misch-Einstellungen gespeichert. Es ist jedoch möglich, mithilfe einer Kombination aus Globalen Filtern und Szene-Abruffiltern zu filtern, was abgerufen wird.

Globale Filter sind immer aktiv und werden pro Show im Bildschirm Szenen > Globaler Filter eingestellt. Sie haben Vorrang vor Szene-Abruffiltern.

• Navigieren Sie durch verschiedene Kanaltypen mit den Tabs oben im Bildschirm.
• Berühren Sie eine Filtertaste, um zwischen Erlauben und Blockieren zu wechseln.
• Blockierte Parameter werden beim Abrufen einer Szene nicht beeinflusst.

Szene-Abruffilter werden pro Szene angewendet:

• Berühren Sie eine Szene oder einen Cue, um sie hervorzuheben, und berühren Sie dann die Schaltfläche Abruffilter.
• Erlauben oder Blockieren Sie Parameter auf dieselbe Weise wie bei den globalen Filtern.
• Blockierte Parameter werden beim Abrufen der Szene, auf die die Filter angewendet wurden, nicht beeinflusst.

ⓘ Es ist üblich, SoftKeys und Fußschalter zu blockieren, damit sie weiterhin gleich funktionieren, wenn Szenen abgerufen werden.

ⓘ Änderungen am Talkback sind immer blockiert, da dies Show-Ebene-Parameter sind.

ⓘ Alle Ausgangsbuchsenfilter beeinflussen auch die Buchseneinstellungen, z. B. AES-Abtastrate.

Eingangs-/FX-Filter

Eingänge

FX

Mix-Filter

Gruppe

Aux

Main

Matrix

Weitere Filter

DCA/Mute-Gruppe

Ausgangsbuchsen

Mischpult-Konfiguration

Steuerung

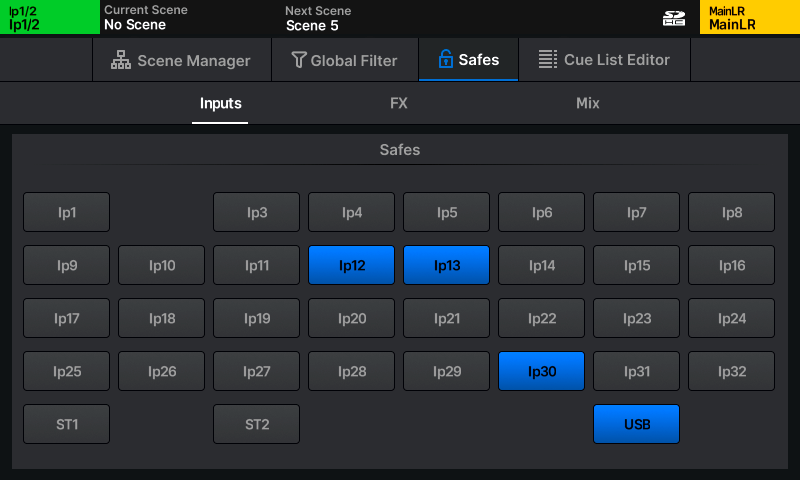

Kanal-Safes

|| SZENEN | Safes

Safes verhindern Änderungen an einem gesamten Kanal beim Abrufen einer Szene. Sie werden häufig für Durchsage-/Kontinuitätsmikrofonkanäle und solche verwendet, die für die Wiedergabe von Hintergrundmusik genutzt werden.

• Berühren Sie die Tabs Eingänge, FX oder Mix, um alle Kanal-Safes anzuzeigen.
• Berühren Sie eine Safe-Taste, um den Kanal zu sichern (die Taste wird blau).

USB-Daten

Alle Datenübertragungsoptionen befinden sich im Bildschirm Utility > Daten. Diese ermöglichen das Speichern und Abrufen von Shows sowie einzelnen Szenen und Bibliotheken und dienen zur Datensicherung oder zum Übertragen auf ein anderes Qu.

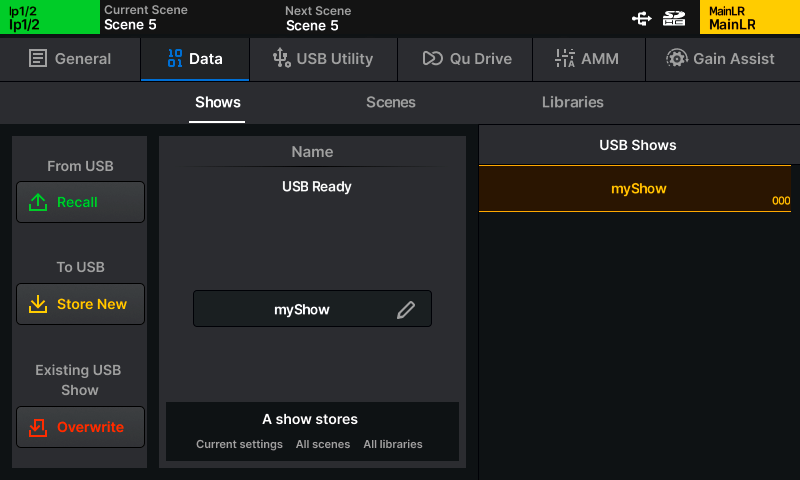

USB-Shows

|| UTILITIES | Daten | Shows

Eine Show enthält den aktuellen Zustand des Qu sowie alle gespeicherten Zustände (Szenen) und alle gespeicherten Benutzerbibliotheken. Das Qu hat jeweils eine Show geladen, kann jedoch Shows auf einem angeschlossenen USB-Laufwerk speichern oder von dort abrufen.

ⓘ Shows werden in separaten Ordnern innerhalb des AH_QU\SHOWS-Ordners des Laufwerks gespeichert.

Abrufen – Die aktuelle Show (Zustand, alle Szenen und Bibliotheken) auf dem Qu durch die gespeicherte Show ersetzen.

Neu speichern – Die aktuelle Show des Qu als neue Show auf dem Laufwerk speichern.

Überschreiben – Die aktuelle Show anstelle der ausgewählten Show auf dem Laufwerk speichern.

Umbenennen (Textfeld mit Stiftsymbol) – Den Namen der ausgewählten Show auf dem Laufwerk bearbeiten.

ⓘ Das Speichern oder Abrufen von Shows ist nicht möglich, wenn das Qu-Drive für Aufnahme oder Wiedergabe verwendet wird.

ⓘ Das Speichern oder Abrufen von Shows unterbricht das USB-C-Audiostreaming.

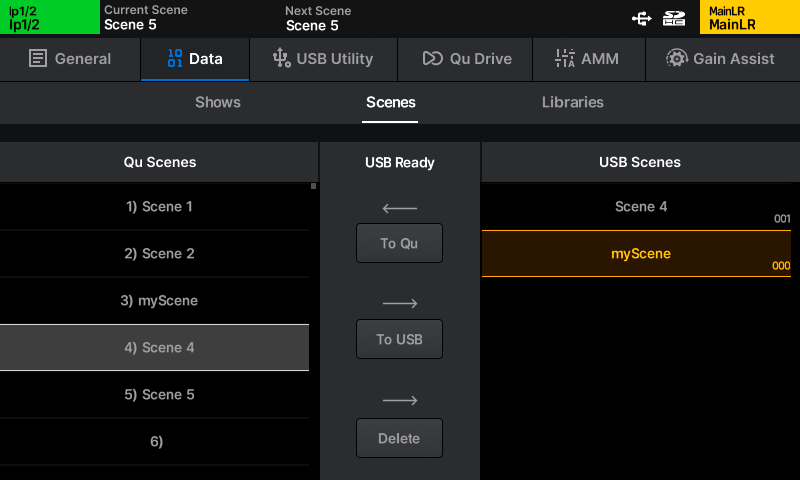

USB-Szenen

|| UTILITIES | Daten | Szenen

Qu-Szenen listet alle Szenen der aktuell geladenen Show auf dem Qu.

USB-Szenen listet alle Szenen im AH_QU\SCENES-Ordner des angeschlossenen USB-Laufwerks auf.

Zum Qu – Kopiert die ausgewählte Szene aus der USB-Szenenliste in die Mixer-Szenen.

Zu USB – Kopiert die ausgewählte Szene aus der Qu-Szenenliste in die USB-Szenen.

Löschen – Löscht die ausgewählte Szene in der USB-Szenenliste vom Laufwerk.

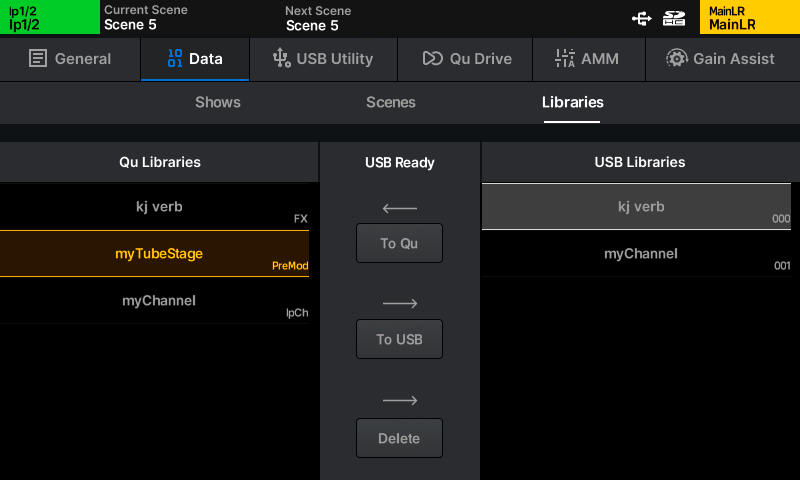

USB-Bibliotheken

|| UTILITIES | Daten | Bibliotheken

Qu-Bibliotheken listet alle Bibliotheken der aktuell geladenen Show auf dem Qu.

USB-Bibliotheken listet alle Bibliotheken im AH_QU\LIBRARY-Ordner des angeschlossenen USB-Laufwerks auf.

Zum Qu – Kopiert die ausgewählte Bibliothek aus der USB-Bibliothekenliste in die Mixer-Bibliotheken.

Zu USB – Kopiert die ausgewählte Bibliothek aus der Qu-Bibliothekenliste in die USB-Bibliotheken.

Löschen – Löscht die ausgewählte Bibliothek in der USB-Bibliothekenliste vom Laufwerk.
