Oberflächen-Metering

Haupt-LED-Meter

Das 12-Segment-LED-Metering auf der Oberfläche des Qu rechts neben dem Touchscreen zeigt die Pegelanzeige für den PAFL-Bus an und zeigt somit immer das Metering für das, was an den Kopfhörerausgang gesendet wird.

Standardmäßig, ohne aktive PAFL-Tasten, zeigt dieses den Haupt-LR-Mix-Pegel an.

ⓘ Die PAFL-LED-Anzeige unter den 12 Segment-LEDs leuchtet auf, wenn eine PAFL-Routing-Taste oder -Taste irgendwo im Mischpult aktiv ist.

Kanal-Metering

Jeder Kanalzug enthält ein chromatisches Kanal-Meter zur Pegelanzeige und eine Peak-LED, die anzeigt, dass das Signal irgendwo im Signalweg übersteuert.

Peak-Metering

Solange ein übersteuernder Kanal einem Kanalzug zugewiesen ist, ist auf der Qu-Oberfläche immer eine Sichtbarkeit von Übersteuerungen vorhanden, um potenziell schädliche Übersteuerungen irgendwo innerhalb eines Kanals wie folgt zu erkennen:

• Wenn ein Kanal auf einem Kanalzug einer inaktiven Ebene übersteuert, leuchtet die Layer-Auswahltaste rot.
• Mit der ausgewählten Ebene zeigt die rote Peak-LED (Pk) auf jedem Kanalzug Mehrpunkt-Erkennung, um Übersteuerungen überall im Signalverarbeitungsweg dieses Kanals anzuzeigen.
• Mit dem ausgewählten Kanal leuchten die roten Peak-LEDs (Pk) neben den dedizierten Verarbeitungskontrollen (Preamp, PEQ, GEQ, Kompressor) auf, wenn das Signal direkt nach diesem Verarbeitungsteil -3dBFS am Meter erreicht. 0dBFS ist das absolute Maximum, daher zeigt die Pk-LED an, dass das Signal an diesem Punkt nahe an der digitalen Übersteuerung ist.

GEQ „Fader Flip“

Im GEQ-Fader-Flip-Modus, wenn der RTA dem Kanal zugewiesen ist (z. B. sichtbar im PROCESSING-Bildschirm), zeigen die Chromatischen Kanal-Meter den Pegel jedes Frequenzbands über dem Fader an, der es steuert. Die prominenteste Frequenz wird ebenfalls mit den Pk-LEDs angezeigt.

Wenn der RTA auf einem anderen Kanal als dem ausgewählten verwendet wird, beispielsweise durch die Qu-MixPad-App, leuchten die Chromatischen Kanal-Meter und Pk-LEDs nicht auf.

Meter-Bildschirm

|| METER | Übersicht

Auf den Meter-Bildschirmen:

• Zeigen die Hauptkanalpegel-Meter Signale von -40dB bis +10dB an.
• Gain-Reduction-Meter rechts neben jedem Kanal-Meter zeigen Pegelreduktion von 0dB bis -30dB an, diese sind rot/hellrot, wenn der Kompressor eingeschaltet ist, und dunkel/hellgrau, wenn er ausgeschaltet ist.
• Gate-Aktiv-Anzeigen sind rot/hellrot, wenn das Gate eingeschaltet ist, und dunkel/hellgrau, wenn das Gate ausgeschaltet ist.

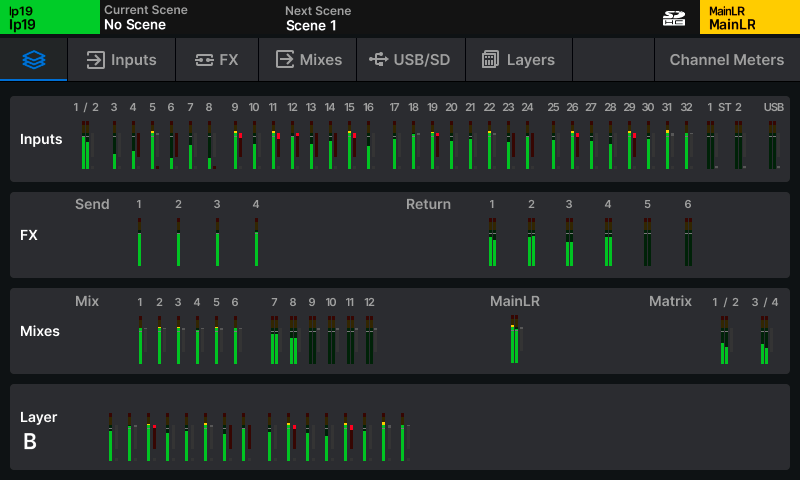

Übersicht

Die Meter-Übersicht zeigt alle Input-, FX-Send- und Return- sowie Mix-Meter zusammen mit den Metern für die aktuell ausgewählte Fader-Layer auf einem einzigen Bildschirm an.

• Berühren Sie einen Tab oben auf dem Bildschirm, um größere Meter für jeden Kanaltyp anzuzeigen.
• Berühren Sie einen Meterbereich, um zum entsprechenden Tab zu springen.
• Verwenden Sie die Layer-Tasten auf der Oberfläche, um auszuwählen, welche Ebene aktuell ausgewählt und angezeigt wird.

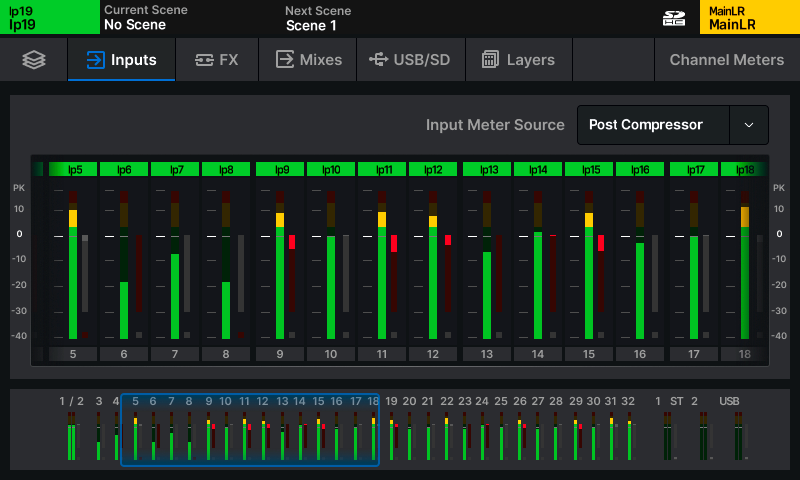

Eingänge

• Berühren Sie die Input Meter Source, um den Messpunkt für alle Eingangskanäle auszuwählen. Beachten Sie, dass dies auch für das Chromatische Kanal-Metering auf der Oberfläche gilt.
• Der obere Bereich zeigt größere Meter mit Kanalnamen und Farbe an.
• Der untere Bereich zeigt alle Eingangs-Meter und kann zur Navigation verwendet werden.
• Berühren und ziehen Sie nach links und rechts auf dem oberen oder unteren Bereich, um alle Eingangs-Meter anzuzeigen.

FX

Zeigt alle FX Send- und FX Return-Kanal-Meter an.

Mixes

Zeigt alle Mix-Kanal-Meter an.

• Berühren Sie die Mix Meter Source, um den Messpunkt für alle Mix-Kanäle auszuwählen. Beachten Sie, dass dies auch für das Chromatische Kanal-Metering auf der Oberfläche gilt.

USB/SD

USB-Eingangs-Meter zeigen Signale von entweder USB-C oder Qu Drive-Wiedergabe an, wobei die Qu Drive-Wiedergabe Priorität hat.

USB-Ausgangs-Meter zeigen das Ausgangssignal von Kanälen, die im I/O-Bildschirm auf USB-Ausgangsbuchsen geroutet wurden.

Ebenen

Zeigt alle Meter für alle Faderzüge der aktuell ausgewählten Faderzug-Ebene an.

• Verwenden Sie die Layer-Tasten auf der Oberfläche, um auszuwählen, welche Ebene aktuell ausgewählt und angezeigt wird.

|| METER | Eingänge

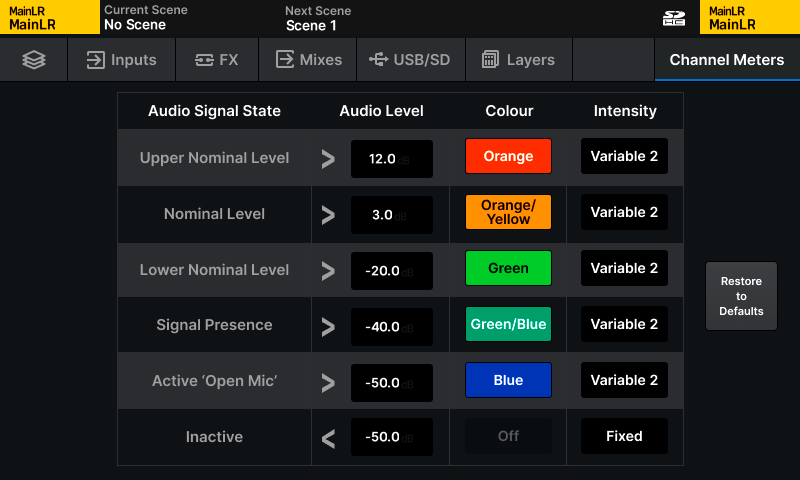

Chromatisches Kanal-Metering

|| METER | Kanal-Meter

Das Chromatische Kanal-Metering zeigt die Informationen eines hochauflösenden Meters im Raum einer einzigen LED auf jedem Kanalzug an. Es kann einen viel größeren Pegelbereich als ein traditionelles Meter darstellen, und das Verhalten ist im Tab Channel Meters anpassbar.

• Berühren Sie einen Audio Level-Wert und passen Sie ihn mit dem Touchscreen-Drehregler an.
• Berühren Sie eine Farbe für einen Audio Signal State und verwenden Sie den Touchscreen-Drehregler, um die Farbe(n) für diesen Pegelbereich anzupassen.
• Berühren Sie den Intensity-Wert, um das Verhalten der Meter auszuwählen.

Fixed – Meter wechselt sofort zwischen den Zuständen.

Variable 1 – Meter ändert sich nahe den Endpunkten seines Bereichs.

Variable 2 – Meter ändert sich über den gesamten Bereich.

• Berühren Sie die Schaltfläche Restore to Defaults, um die Einstellungen wiederherzustellen:

ⓘ Die Quelle des Chromatischen Kanal-Meters entspricht dem für Input- und Mix-Meter gewählten Messpunkt.

ⓘ Audio Level-Werte sind durch die Pegel-Einstellungen der Zustände darüber und darunter begrenzt.
