Verarbeitungsübersicht
|| VERARBEITUNG | Quelle (Eingangskanal)
Jeder Eingangs- und Mischkanal im Qu verfügt über unabhängige Verarbeitungs- und Routingoptionen.
Ein Kanal kann jederzeit durch Drücken der grünen Sel-Taste auf jedem Kanal-Faderstreifen ausgewählt werden.
Dieser Kanal kann dann mit dedizierten Bedienoberflächen gesteuert werden, und die Bildschirme VERARBEITUNG und ROUTING zeigen alle möglichen Verarbeitungs- und Routingoptionen für diesen Kanal an.
Navigation
Für jeden Kanal gibt es mehrere Verarbeitungsstufen, und die verfügbare Verarbeitung unterscheidet sich leicht zwischen Eingangs- und Mischkanälen.
Oben im VERARBEITUNG-Bildschirm befinden sich Registerkarten für jede Verarbeitungsstufe in der Reihenfolge, in der das Signal von links nach rechts verarbeitet wird (mit Ausnahme des Eingangs-Hochpassfilters, der der Übersichtlichkeit halber im EQ-Tab angezeigt wird).
- Berühren Sie eine Verarbeitungsstufe im oberen Bereich des Bildschirms, um alle Parameter dafür im unteren Bereich des Bildschirms anzuzeigen und anzupassen.
Eingang > Quelle

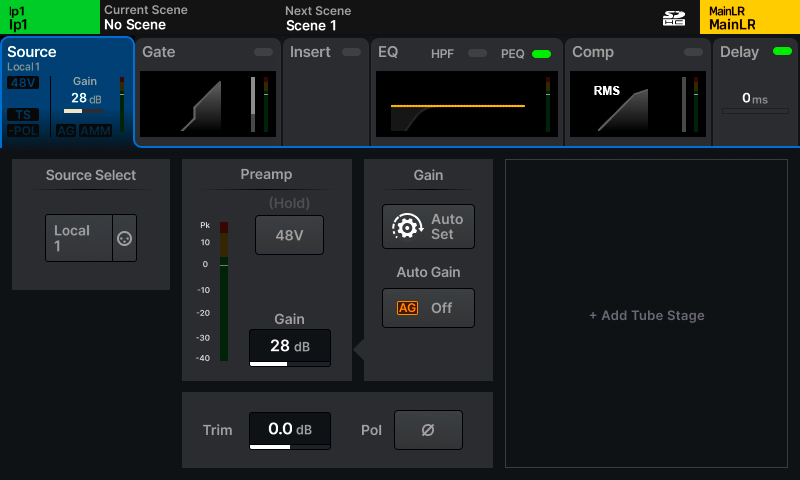

|| VERARBEITUNG | Quelle (Eingangskanal)
Quellenauswahl – Die aktuelle Quelle für diesen Eingangskanal wird angezeigt. Berühren Sie diese, um eine andere Quelle für den Kanal auszuwählen. Weitere Informationen finden Sie unter Input Patching.
Stereobild – Dieser Abschnitt ist nur sichtbar, wenn ein Stereo-Eingangskanal ausgewählt ist. Berühren Sie den Modus, um aus den folgenden Optionen zu wählen:
L/R - Standard links/rechts.
R/L - vertauscht links/rechts.
L-Pol/R - Standard links/rechts mit umgekehrter Polarität auf der linken Seite.
R-Pol/L - Vertauscht links/rechts mit umgekehrter Polarität auf der rechten Seite.
Mono - Links und rechts werden an beide Kanäle geleitet.
L/L - Links wird an beide Kanäle geleitet.
R/R - Rechts wird an beide Kanäle geleitet.
M/S - Zur Dekodierung eines Mid/Side-Arrays (Ausgänge M+S/M-S).
ⓘ Für die normale M/S-Verwendung sollte das Mitten-Signal/Mikrofon an den ungeraden Kanal und das Seiten-Signal/Mikrofon an den geraden Kanal angeschlossen werden.
Die Breitenregelung kann in 1%-Schritten von Mono (0%) bis Stereo (100%) eingestellt werden.
48V - Berühren und halten Sie, um Phantomspeisung am XLR-Eingang zu aktivieren (erforderlich für Kondensatormikrofone und aktive DI-Boxen).
ⓘ Phantomspeisung wird nur über eine XLR-Verbindung bereitgestellt. Sie wird nicht an die ¼” TRS-Klinkenverbindung einer Kombibuchse gesendet.
Pad - Schaltet das Buchsen-Pad ein oder aus. Dies reduziert den eingehenden Signalpegel um einen festen Wert, bevor er den Vorverstärker erreicht, und wird verwendet, um Übersteuerungen zu vermeiden.
ⓘ Qu verfügt über ein festes -20dB-Pad an der TRS-Verbindung der lokalen Kombi-Eingangsbuchsen.
Gain - Manuelle Einstellung der Vorverstärkerverstärkung für das eingehende Signal.
Auto Set – Startet den Gain Assistant-Prozess Auto Set, um die optimale Vorverstärkerverstärkung für die Quelle/Buchse basierend auf dem am Eingang erkannten Signalpegel einzustellen.
Auto Gain – Wenn aktiviert, reduziert der Gain Assistant automatisch die Vorverstärkerverstärkung bei hohen Pegeln, um Übersteuerungen zu verhindern.
ⓘ Gain Assistant-Funktionen sind nur verfügbar, wenn der Eingangskanal von einer lokalen oder SLink-Buchse mit einem steuerbaren Vorverstärker gespeist wird.
ⓘ Gain Assistant-Funktionen können kanalweise oder für mehrere Kanäle gleichzeitig verwendet werden. Siehe den Abschnitt Gain Assistant für weitere Informationen.
Trim – Digitale Pegelanpassung ±24dB.
Pol – Invertiert die Signalpolung. Wird häufig verwendet, wenn mehrere Mikrofone an derselben Quelle verwendet werden (z. B. Snare oben und Snare unten).

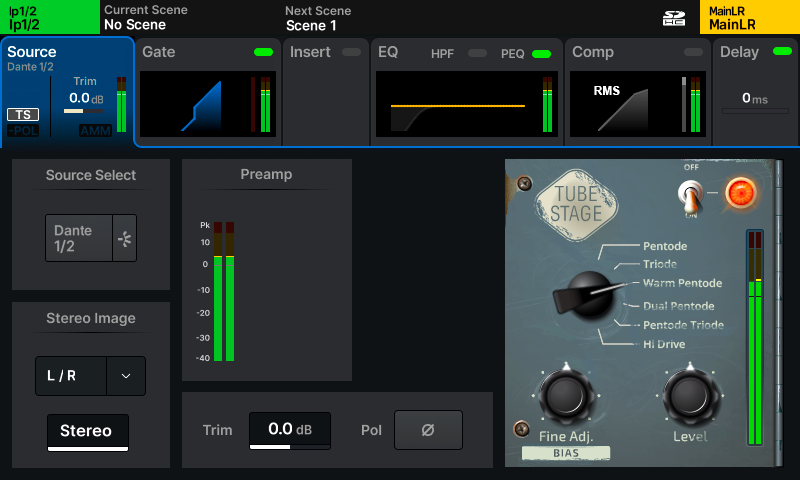

Röhrenstufe
|| VERARBEITUNG | Quelle (Eingangskanal)
Die Vorverstärker im Qu selbst und in Remote-Audio Units sind präzise und transparent, mit schnellen Transienten und geringem Klirrfaktor. Es gibt jedoch Situationen, in denen die harmonische Verzerrung, Frequenz- und Dynamikverhalten von Vintage-Vorverstärkern erwünscht sind. Die Verwendung eines DEEP-Vorverstärkermodells wie der Röhrenstufe ermöglicht es, diese Eigenschaften mit voller Kontrolle hinzuzufügen, ohne die mit exotischen Geräten verbundenen Einschränkungen oder Zuverlässigkeitsprobleme.
Beachten Sie, dass die Röhrenstufe, genau wie die Geräte, auf denen sie modelliert ist, je nach eingehendem Signalpegel unterschiedlich reagiert. Daher ist es wichtig, den Vorverstärker vor der Anpassung der Röhrenstufe einzustellen.
- Im Kanal-Preamp-Bildschirm berühren Sie +Tube Stage oder drücken die LIBRARY-Taste und rufen Tube Stage aus der Werks-Preamp-Bibliothek ab.
- Tube Stage-Einstellungen können auch in der Benutzer-Preamp-Bibliothek gespeichert und abgerufen werden.
ⓘ Tube Stage ist ein Qu-Add-on, erhältlich unter shop.allen-heath.com
Ein/Aus - Schaltet die Röhrenstufe ein oder aus.
Modus – Auswahl verschiedener Röhren-/Ventilvorverstärkertopologien.
Feinabstimmung – Passt unterschiedliche Parameter je nach ausgewähltem Modus an.
Pegel – Ein Trim-Regler zur Dämpfung oder Pegelanhebung.
Eingang > Gate

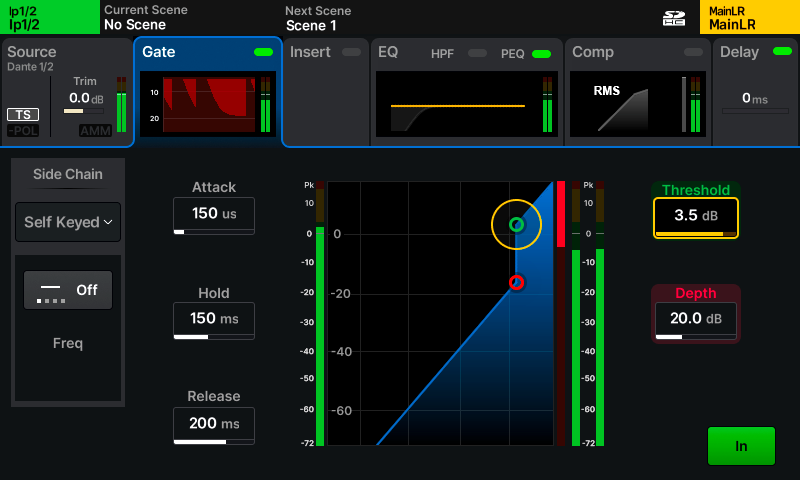

|| VERARBEITUNG | Gate (Eingangskanal)
Das Gate lässt gewünschte Signale durch und dämpft unerwünschte Signale. Es hat viele Anwendungen, z. B. das Entfernen von Brummen bei einem ruhenden Instrument oder das Verhindern, dass die Snare durch ein Tom-Mikrofon hörbar ist, wenn nur die Snare gespielt wird.
Attack – Einstellen der Zeit, die das Gate benötigt, um sich zu öffnen, nachdem das Signal den Schwellenwert erreicht hat.
Hold – Einstellen der Zeit, die das Gate offen bleibt, nachdem das Signal unter den Schwellenwert gefallen ist.
Release – Einstellen der Zeit, die das Gate benötigt, um vollständig zu schließen, nachdem das Signal unter den Schwellenwert gefallen ist und die Haltezeit abgelaufen ist.
Threshold – Einstellen des Pegels, bei dem das Gate ausgelöst wird, sich zu öffnen.
Depth – Einstellen der Dämpfung des Signals, wenn das Gate vollständig geschlossen ist.
Ein/Aus – Aktivieren oder Deaktivieren des Gate.
Side Chain
- Wählen Sie entweder Self Keyed oder einen anderen Kanal, um das Gate auszulösen.
- Berühren Sie den Filtertyp, um zwischen den Modi Aus/HPF/BPF/LPF zu wechseln.
- Berühren Sie den Frequenzwert, um ihn auszuwählen, und passen Sie ihn dann mit dem Touchscreen-Drehregler an.
Eingang > Insert

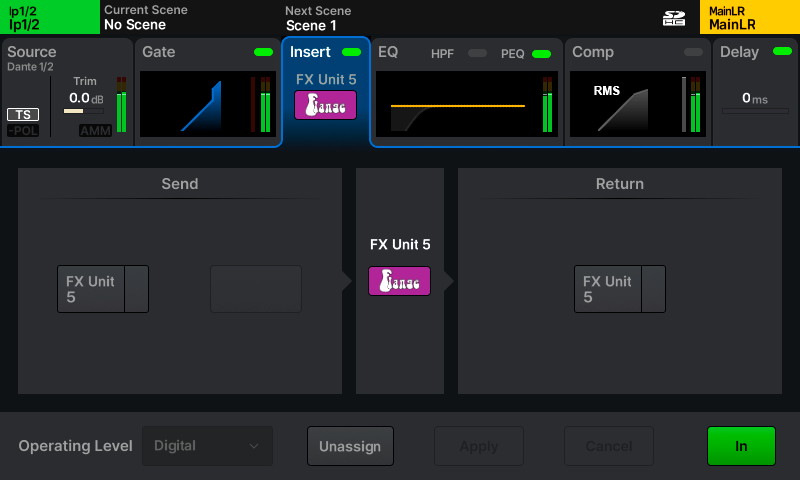

|| VERARBEITUNG | Insert (Eingangskanal)
Der Insert-Punkt ermöglicht es, das Signal nach dem Gate zu verarbeiten, bevor es direkt in den Kanal vor dem PEQ zurückgeführt wird. Er wird häufig für EQ oder Dynamikbearbeitung verwendet, kann aber auch zum Einschleifen von FX genutzt werden.
Send – Wählen Sie ein Ziel für das Signal. Dies kann jede verfügbare Ausgangsbuchse oder ein FX-Gerät sein.
Return – Wählen Sie eine Quelle für das zurückkehrende Signal. Dies kann jede verfügbare Eingangs-Buchse oder ein FX-Gerät sein.
ⓘ Send und Return stimmen beim Einschleifen eines FX-Geräts immer automatisch überein.
Betriebspegel – Wählen Sie aus Line-Pegeloptionen, die zur verwendeten Insert-Buchse passen.
Digital - Unkompensiert, für die Verwendung mit digitalem I/O.
Analog - Für den Einsatz mit +4dBu Outboard-Geräten.
-10 dBV - Für den Einsatz mit -10dBV Outboard-Geräten.
Zuordnung aufheben – Hebt die Zuordnung von Send- und Return-Buchsen auf und löscht diese.
Ein/Aus – Schaltet den Insert ein oder aus, ohne die zugewiesenen Buchsen zu beeinflussen.
ⓘ Wenn die Buchse an anderer Stelle im System verwendet wird, wird dies angezeigt. Ein +-Symbol erscheint, wenn eine Return-Buchse mehrfach verwendet wird.

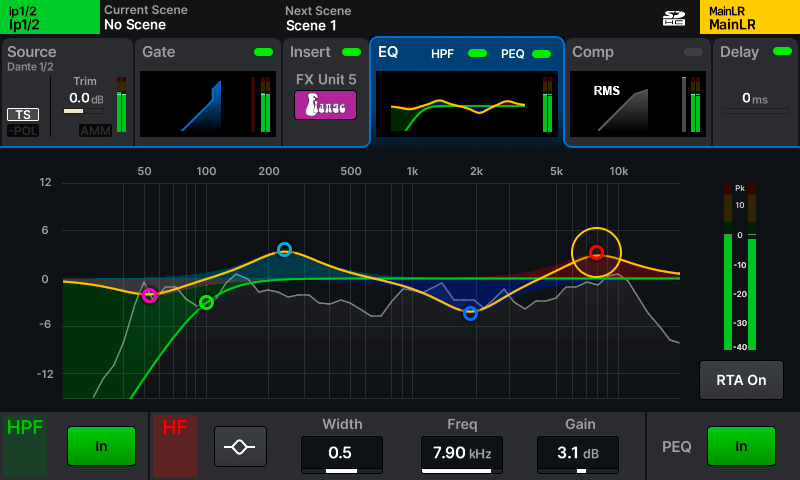

Eingang > EQ
|| VERARBEITUNG | EQ (Eingangskanal)
Der 4-Band parametrische Equalizer ermöglicht Anpassungen des Klangbildes durch Absenken oder Anheben verschiedener Frequenzen.
- Berühren Sie eines der Bänder im Diagramm, um Einstellungen und Werte unten auf dem Bildschirm anzuzeigen.
- Passen Sie diese mit dedizierten Bedienelementen, durch Berühren und Ziehen im Diagramm oder durch Auswahl eines Parameters und Verwendung des Touchscreen-Drehreglers an.
Typ – Die LF- und HF-Bänder bieten Optionen für Shelf, Glocke oder HPF/LPF.
Breite – Stellt ein, wie stark die Frequenzen um die Mittenfrequenz beeinflusst werden.
Freq – Wählen Sie die Mittenfrequenz zur Anpassung.
Gain – Schneiden oder Anheben der ausgewählten Mittenfrequenz um bis zu +/- 15dB.
RTA – Zeigt einen Echtzeit-Analysator hinter dem PEQ an.
Ein/Aus – Aktivieren oder Deaktivieren des PEQ.
HPF
Der Hochpassfilter lässt Audiosignale oberhalb einer eingestellten Frequenz passieren und schneidet tiefere Frequenzen ab. Er wird häufig eingesetzt, wenn tiefe Frequenzen unerwünscht sind (z. B. Mikrofon-Handhabungsgeräusche, Verkehrsgeräusche oder leises Brummen im Hintergrund) oder wenn sie dem Mix nichts hinzufügen (z. B. bei hauptsächlich mittleren oder hohen Frequenzen wie Stimme, Gitarre oder Becken).
Beachten Sie, dass der Hochpassfilter in diesem Bildschirm zur Übersichtlichkeit angezeigt wird, tatsächlich jedoch vor dem Gate im Signalweg des Kanals angewendet wird.
Freq – Einstellen der Hochpassfilterfrequenz. Wenn der HPF aktiviert ist, passieren alle Frequenzen oberhalb dieser Einstellung, während tiefere Frequenzen gedämpft werden.
Ein/Aus – Schaltet den HPF ein oder aus.

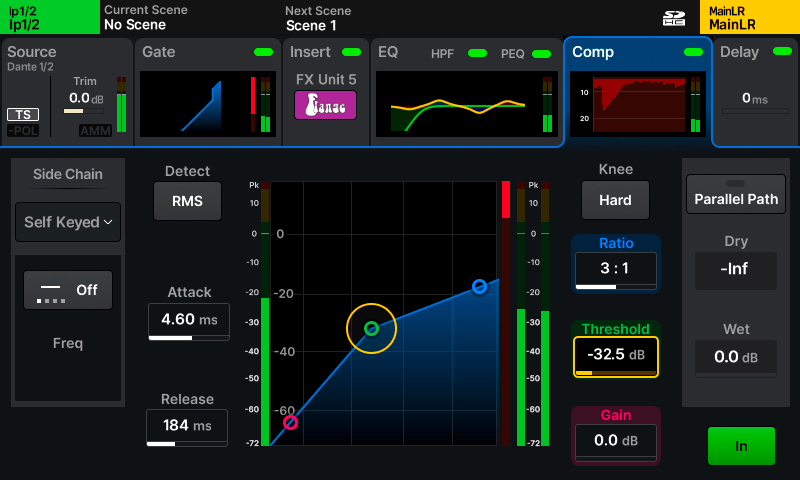

Eingang > Kompressor

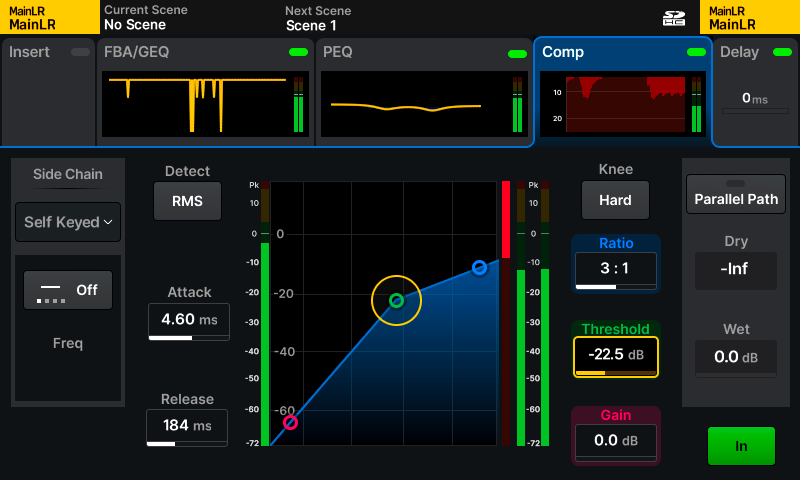

|| VERARBEITUNG | Komp (Eingangskanal)
Der Kompressor wird verwendet, um den Dynamikumfang des Signals zu kontrollieren und zu reduzieren.
RMS/Peak – Die Kompression wird entweder durch RMS (kurzer Durchschnitt) oder Peak (sofortiger) Signalpegel ausgelöst.
Harte/weiche Knie – Bei einem harten Knie beginnt die Kompression erst, wenn der Schwellenwert erreicht ist. Bei einem weichen Knie beginnt die Kompression früher, aber gradueller.
Attack – Einstellen der Zeit, die die Kompression benötigt, um wirksam zu werden, nachdem das Signal den Schwellenwert erreicht hat. Eine längere Zeit lässt Transienten durch und komprimiert nur den Klangkörper, eine kürzere Zeit glättet das Signal und zähmt Spitzen.
Release – Einstellen der Zeit, die der Kompressor benötigt, um die Kompression zu beenden, nachdem das Signal unter den Schwellenwert gefallen ist.
Ratio – Das Verhältnis des eingehenden Signals zum komprimierten Signal, wenn die Kompression aktiv ist. Z. B. bedeutet eine Einstellung von 3:1, dass bei einer Pegelerhöhung von 3 dB am Eingang nur eine 1 dB Erhöhung am Ausgang erfolgt.
Threshold – Einstellen des Eingangspegels, bei dem die Kompression aktiv wird.
Gain – Verwendung zur Kompensation der resultierenden Pegelabsenkung.
Ein/Aus – Aktivieren oder Deaktivieren des Kompressors.
Side Chain
- Wählen Sie entweder Self Keyed oder einen anderen Kanal, um die Kompression auszulösen.
- Berühren Sie den Filtertyp, um zwischen Aus/HPF/BPF/LPF zu wechseln.
- Berühren Sie den Frequenzwert, um ihn auszuwählen, und passen Sie ihn dann mit dem Touchscreen-Drehregler an.
Parallelpfad
Dies ermöglicht es, das komprimierte Signal mit dem unkomprimierten Signal zu mischen. Dank des XCVI-Kerns sind diese Signale kohärent, und es wird keine Kammfilterung eingeführt.
- Berühren Sie die Schaltfläche Parallel Path, um sie ein- oder auszuschalten.
- Berühren Sie die Dry/Wet-Werte und passen Sie diese mit dem Touchscreen-Drehregler an.

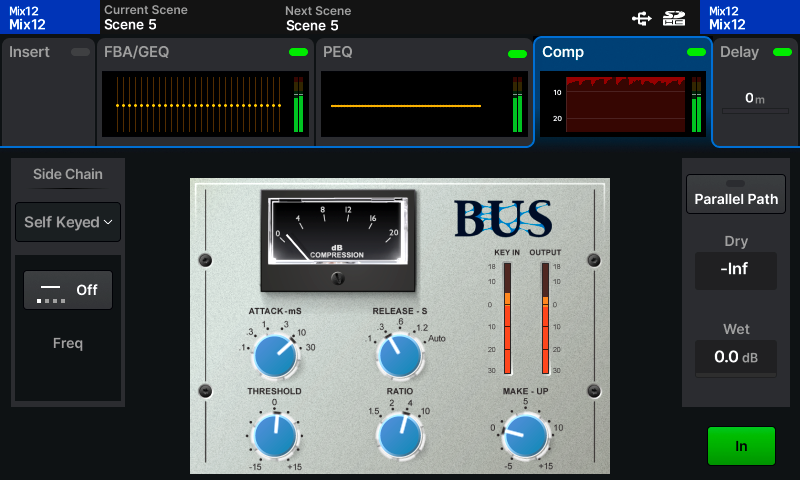

DEEP Kompressoren
DEEP-Kompressoren sind als optionale Add-ons für den Qu-Mischer erhältlich.
Sie basieren auf klassischen Hardwaregeräten mit einzigartigen klanglichen und verhaltensmäßigen Eigenschaften und können anstelle des Standardkompressors in jedem Eingangs- und Mischverarbeitungskanal ohne Latenz verwendet werden.
- Drücken Sie die LIBRARY-Taste, um die Kompressor-Bibliothek anzuzeigen.
- Verschiedene DEEP-Kompressormodelle können aus der Werks-Bibliothek abgerufen werden.

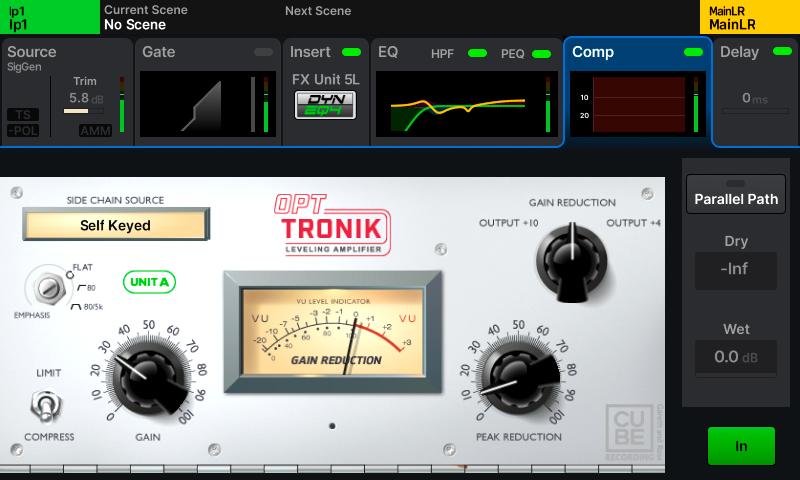

|| VERARBEITUNG | DEEP Kompressor (Eingangskanal)

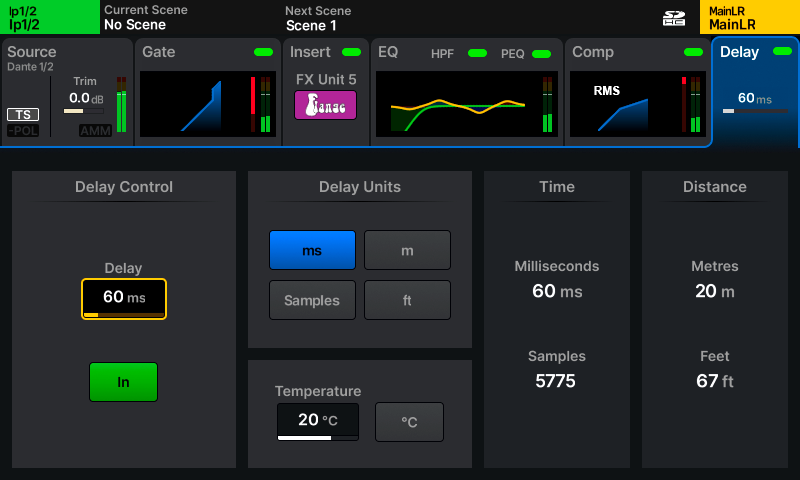

Eingang > Verzögerung
|| VERARBEITUNG | Verzögerung (Eingangskanal)
Die Verzögerung des Eingangskanals kann verwendet werden, um Kanäle zeitlich auszurichten, die versetzt sein können, z. B. bei Verwendung mehrerer Mikrofone in unterschiedlichen Entfernungen von einer Schallquelle.
Delay – Einstellen der Verzögerungszeit in der ausgewählten Einheit.
Verzögerungseinheiten – Auswahl, wie die Verzögerung angezeigt und eingestellt wird.
ms - Millisekunden
m - Meter
ft - Fuß
Samples – Verarbeitungssamples (Qu arbeitet mit 96.000 Samples pro Sekunde)
Da die Schallgeschwindigkeit in der Luft von der Lufttemperatur abhängt, sollte der Temperaturwert auf die Umgebungstemperatur eingestellt werden, um eine genaue Berechnung der Verzögerung in Distanz anzuzeigen.
Temperatur -
-20°C bis +40°C
-4°F bis +104°F
ⓘ Beachten Sie, dass diese Werte außerhalb des Betriebstemperaturbereichs des Qu liegen können.

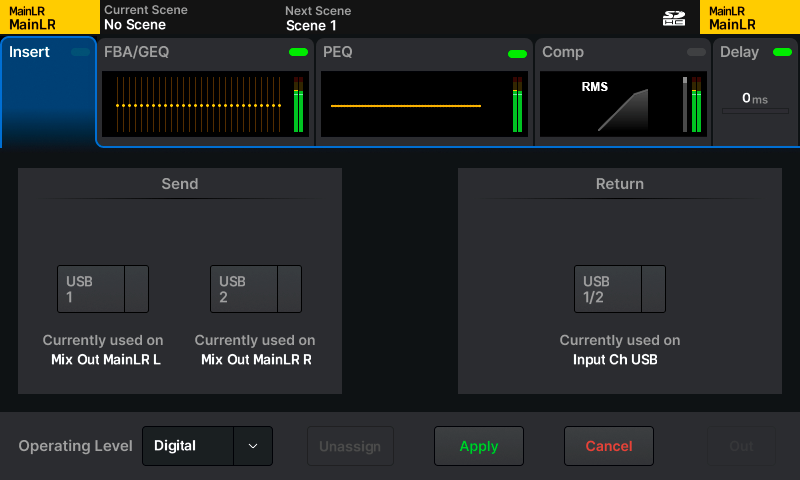

Mix > Insert
|| VERARBEITUNG | Insert (Mix-Kanal)
Der Mix-Insert-Punkt ermöglicht es, das summierte Signal zu verarbeiten, bevor es direkt in den Kanal vor dem FBA/GEQ zurückgeführt wird. Er wird häufig für EQ oder Dynamikbearbeitung verwendet, kann aber auch zum Einschleifen von FX genutzt werden.
Send – Wählen Sie ein Ziel für das Signal. Dies kann jede verfügbare Ausgangsbuchse oder ein FX-Gerät sein.
Return – Wählen Sie eine Quelle für das zurückkehrende Signal. Dies kann jede verfügbare Eingangs-Buchse oder ein FX-Gerät sein.
ⓘ Send und Return stimmen beim Einschleifen eines FX-Geräts immer automatisch überein.
Betriebspegel – Wählen Sie aus Line-Pegeloptionen, die zur verwendeten Insert-Buchse passen.
Digital - Unkompensiert, für die Verwendung mit digitalem I/O.
Analog - Für den Einsatz mit +4dBu Outboard-Geräten.
-10 dBV - Für den Einsatz mit -10dBV Outboard-Geräten.
Zuordnung aufheben – Hebt die Zuordnung von Send- und Return-Buchsen auf und löscht diese.
Ein/Aus – Schaltet den Insert ein oder aus, ohne die zugewiesenen Buchsen zu beeinflussen.
ⓘ Wenn die Buchse an anderer Stelle im System verwendet wird, wird dies angezeigt. Ein +-Symbol erscheint, wenn eine Return-Buchse mehrfach verwendet wird.
Mix > Umschalten zwischen FBA und GEQ

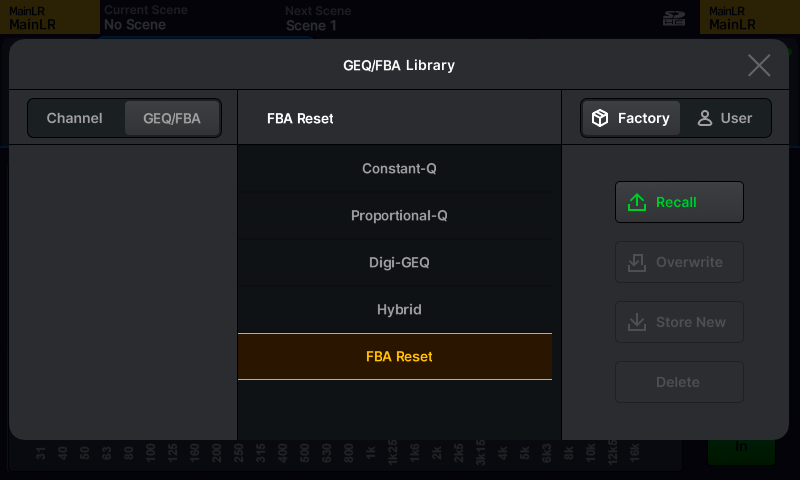

|| VERARBEITUNG | FBA/GEQ-Bibliothek (Mix-Kanal, Pop-up)
Jeder Mischkanal kann entweder den Feedback Assistant (FBA) oder einen grafischen Equalizer (GEQ) verwenden. Diese nutzen denselben Verarbeitungsblock auf unterschiedliche Weise.
Um auszuwählen, welcher Modus für einen einzelnen Mix verwendet wird:
- Drücken Sie die LIBRARY-Taste, während Sie den FBA/GEQ-Bildschirm für den ausgewählten Mix-Kanal im VERARBEITUNG-Bildschirm anzeigen.
- Wählen Sie einen GEQ-Typ aus der Werks-Bibliothek, um einen flachen/zurückgesetzten GEQ abzurufen.
- Wählen Sie FBA Reset aus der Werks-Bibliothek, um den Standardzustand des Feedback Assistant ohne aktive Filter abzurufen.
- Wählen Sie beliebige GEQ- oder FBA-Daten aus der Benutzer-Bibliothek.
- Drücken Sie Recall, um abzurufen, oder schließen Sie das Bibliotheks-Pop-up, um abzubrechen.
Alternativ zeigt der Bildschirm SETUP > Config > FBA/GEQ an, ob FBA oder GEQ auf jedem Mischkanal verwendet wird, und ermöglicht das Umschalten zwischen beiden.
ⓘ Beachten Sie, dass das Umschalten von FBA zu GEQ sofortiges Feedback verursachen kann, wenn FBA-Filter angewendet wurden.
Mix > FBA
Erkennung

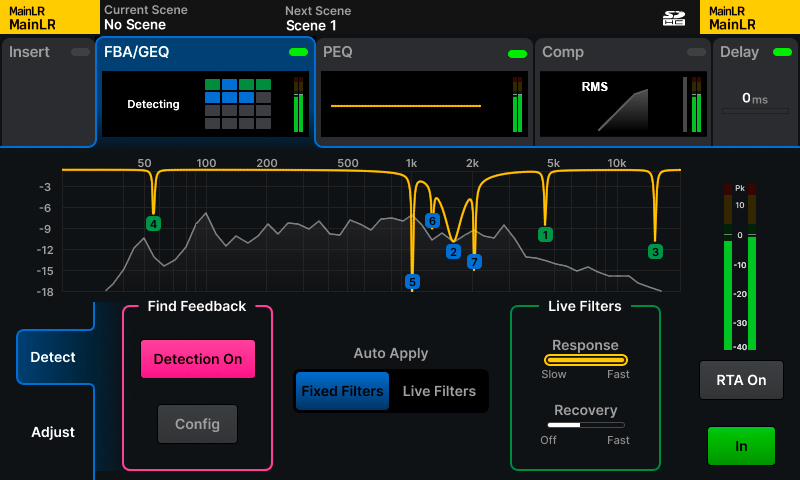

|| VERARBEITUNG | FBA | Erkennung (Mix-Kanal)
Der Feedback Assistant erkennt Feedback und wendet automatisch schmale Filter an, um es zu verhindern.
Erkennung Ein/Aus – Wenn aktiviert, werden Feedback-Frequenzen erkannt und Filter automatisch angewendet.
ⓘ Die Erkennung kann auf bis zu 8 FBA-Instanzen gleichzeitig aktiv sein.
Konfiguration – Öffnet ein Pop-up, das alle Mixe anzeigt und erlaubt, die Detektoren pro FBA-Instanz ein- oder auszuschalten.
Automatische Anwendung – Wählen Sie, ob der nächste hinzuzufügende Filter (bei Feedback-Erkennung) Fest oder Live sein soll.
Live-Reaktion – Einstellen der Geschwindigkeit, mit der Live-Filter angewendet werden.
Live-Wiederherstellung – Einstellen der Geschwindigkeit, mit der Live-Filter sich derzeit erholen. Kann auf Aus gesetzt werden, um die Wiederherstellung zu pausieren.
RTA – Aktivieren Sie diese Option, um einen Echtzeit-Analysator im FBA-Diagramm anzuzeigen.
Ein/Aus – Aktivieren oder Deaktivieren des Feedback Assistant.
Anpassung

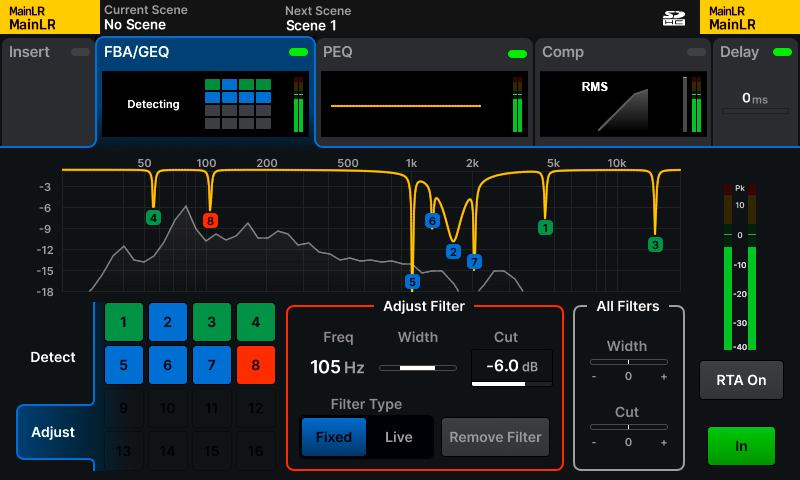

|| VERARBEITUNG | FBA | Anpassung (Mix-Kanal)
Berühren Sie den Anpassen-Tab unten links, um einzelne oder alle Filter anzupassen. Jedes nummerierte Feld unten links auf dem Bildschirm steht für einen der 16 verfügbaren Filter.
Blau – Filter im Festmodus.
Grün – Filter im Livemodus.
Orange – Aktuell ausgewählter Filter.
Berühren Sie ein Feld oder einen Punkt im Diagramm, um einen einzelnen Filter zur Anpassung auszuwählen.
(Filter anpassen) Breite – Einstellen der Breite des ausgewählten Filters.
(Filter anpassen) Absenkung – Einstellen der Absenkung des ausgewählten Filters.
Filtertyp – Umschalten des Filtermodus zwischen Fest und Live.
Filter entfernen - Entfernt den Filter vollständig und macht ihn wieder verfügbar.
(Alle Filter) Breite – Einstellen der relativen Breite aller aktiven Filter gleichzeitig.
(Alle Filter) Absenkung - Einstellen der relativen Absenkung aller aktiven Filter gleichzeitig.
ⓘ Um alle Filter zurückzusetzen, rufen Sie FBA Reset aus der Bibliothek ab oder halten Sie die Reset-Taste gedrückt und drücken Sie die GEQ Fader Flip-Taste.
Anzahl der Feedback-Detektoren
Die Feedback-Erkennung kann auf bis zu 8 Instanzen des FBA gleichzeitig aktiv sein.
Filtermodi
Feste Filter - Bleiben aktiv, bis sie manuell gelöscht, das FBA vollständig zurückgesetzt wird oder vom Feedback Assistant „gestohlen“ werden. Sie sind dafür gedacht, während der Einrichtung verwendet zu werden, um das System „auszuklingeln“ und problematische Frequenzen auszublenden, die durch die Frequenzgänge von Mikrofonen, Lautsprechern und Umgebung entstehen.
Live-Filter - Erholen sich im Laufe der Zeit und werden nach vollständiger Erholung wieder als ungenutzte Filter freigegeben. Sie können einzeln gelöscht oder durch ein vollständiges FBA-Reset entfernt werden. Sie sind für den Einsatz während einer Aufführung gedacht, wenn temporäre Änderungen im System Feedback verursachen können (z. B. Position von Mikrofonen relativ zu Lautsprechern), sodass Filter nur vorübergehend angewendet werden müssen.
Automatische Wiederverwendung von Filtern
Wenn alle Filter bereits verwendet werden, aber eine neue Feedback-Frequenz erkannt wird, kann der Feedback Assistant einen bestehenden Filter wiederverwenden oder „stehlen“ und dabei eine Logik anwenden, die das bestmögliche Ergebnis erzielt, d. h. die geringste Menge an Feedback.
Beachten Sie, dass Live-Filter nur andere Live-Filter „stehlen“ können, während Feste Filter jeden Filter stehlen können.
Beim Einschalten
Jedes Mal, wenn der Qu eingeschaltet oder neu gestartet wird, werden alle Feedback Assistant-Instanzen auf einen „Pre-Show“-Zustand gesetzt. Feste Filter, die Einstellungen Live-Reaktion und Wiederherstellung, Einstellungen für Alle Filter und der Ein/Aus-Status werden vom letzten Ausschalten wiederhergestellt. Alle Live-Filter werden entfernt, und die Erkennung wird deaktiviert.
Kopieren/Einfügen und Bibliothek Speichern/Abrufen
Das Kopieren und Einfügen des FBA kann durch Halten der COPY- oder PASTE-Tasten und Drücken der GEQ FADER FLIP-Taste durchgeführt werden. Es ist auch möglich, FBA-Zustände mit der FBA/GEQ-Bibliothek zu speichern und abzurufen. Beachten Sie, dass feste Filter und Einstellungen (einschließlich Live-Filter-Einstellungen) kopiert werden, Live-Filter jedoch ignoriert werden.
Szene-Wechsel
Standardmäßig ist der globale FBA/GEQ-Filter auf Blockieren eingestellt, um Änderungen am FBA/GEQ beim Szenenwechsel zu verhindern.

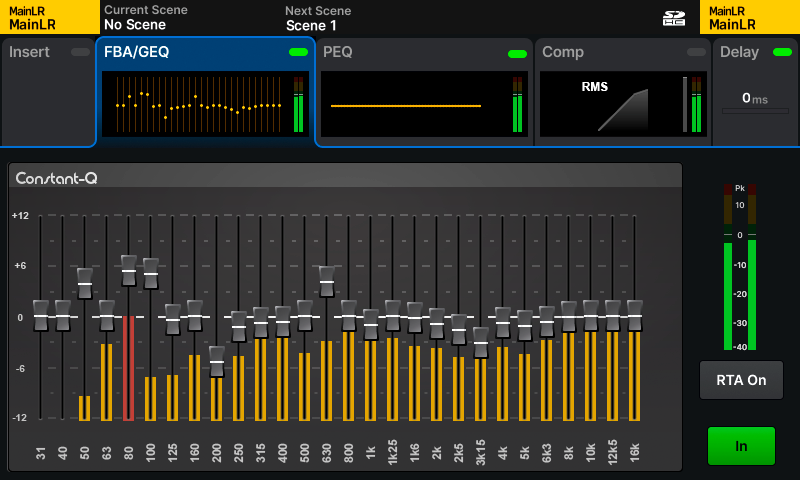

Mix > GEQ
|| VERARBEITUNG | GEQ (Mix-Kanal)
Der GEQ wird verwendet, um bestimmte Frequenzen im Signal abzusenken oder anzuheben.
Fader – Berühren und ziehen oder ein Band auswählen und mit dem Touchscreen-Drehregler um ±12dB absenken oder anheben.
RTA – Aktivieren Sie diese Option, um einen Echtzeit-Analysator auf dem GEQ anzuzeigen. Die prominenteste Frequenz wird rot dargestellt.
Ein/Aus – Aktivieren oder Deaktivieren des GEQ.
DEEP GEQs
DEEP GEQ-Modelle sind als optionale Add-ons für den Qu-Mischer erhältlich.
Diese bieten andere Bandbreiten/Q-Optionen als der Standard-Constant-Q-GEQ und können anstelle des FBA/GEQ in jedem Mischverarbeitungskanal ohne Latenz verwendet werden.
- Drücken Sie die LIBRARY-Taste, um die GEQ-Bibliothek anzuzeigen.
- Verschiedene DEEP-GEQ-Modelle können aus der Werks-Bibliothek abgerufen werden.
Mix > PEQ

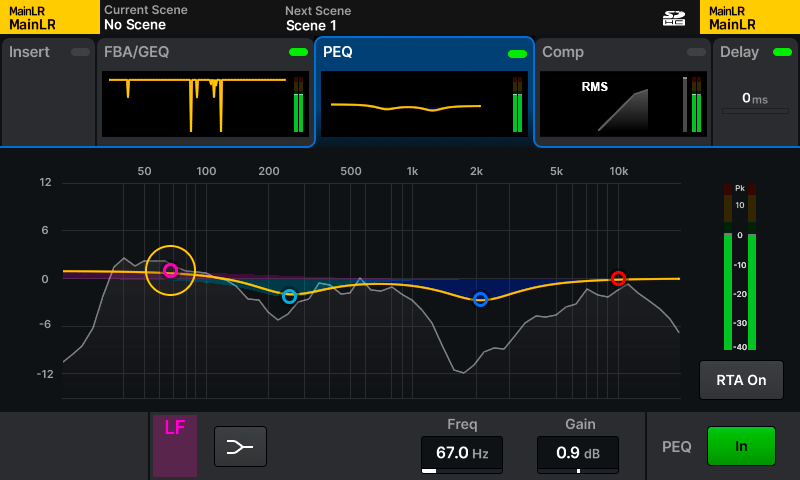

|| VERARBEITUNG | PEQ (Mix-Kanal)
Der 4-Band parametrische Equalizer ermöglicht Anpassungen des Klangbildes des Mixes durch Absenken oder Anheben verschiedener Frequenzen.
- Berühren Sie eines der Bänder im Diagramm, um Einstellungen und Werte unten auf dem Bildschirm anzuzeigen.
- Passen Sie diese mit dedizierten Bedienelementen, durch Berühren und Ziehen im Diagramm oder durch Auswahl eines Parameters und Verwendung des Touchscreen-Drehreglers an.
Typ – Die LF- und HF-Bänder bieten Optionen für Shelf, Glocke oder HPF/LPF.
Breite – Stellt ein, wie stark die Frequenzen um die Mittenfrequenz beeinflusst werden.
Freq – Wählen Sie die Mittenfrequenz zur Anpassung.
Gain – Schneiden oder Anheben der ausgewählten Mittenfrequenz um bis zu +/- 15dB.
RTA – Zeigt einen Echtzeit-Analysator hinter dem PEQ an.
Ein/Aus – Aktivieren oder Deaktivieren des PEQ.
Mix > Kompressor
|| VERARBEITUNG | Komp (Mix-Kanal)
Der Kompressor wird verwendet, um den Dynamikumfang des Signals zu kontrollieren und zu reduzieren.
RMS/Peak – Die Kompression wird entweder durch RMS (kurzer Durchschnitt) oder Peak (sofortiger) Signalpegel ausgelöst.
Harte/weiche Knie – Bei hartem Knie beginnt die Kompression erst, wenn der Schwellenwert erreicht ist. Bei weichem Knie beginnt die Kompression früher, aber gradueller.
Attack – Einstellen der Zeit, die die Kompression benötigt, um wirksam zu werden, nachdem das Signal den Schwellenwert erreicht hat. Eine längere Zeit lässt Transienten durch und komprimiert nur den Klangkörper, eine kürzere Zeit glättet das Signal und zähmt Spitzen.
Release – Einstellen der Zeit, die der Kompressor benötigt, um die Kompression zu beenden, nachdem das Signal unter den Schwellenwert gefallen ist.
Ratio – Das Verhältnis des eingehenden Signals zum komprimierten Signal, wenn die Kompression aktiv ist. Z. B. bedeutet eine Einstellung von 3:1, dass bei einer Pegelerhöhung von 3 dB am Eingang nur eine 1 dB Erhöhung am Ausgang erfolgt.
Threshold – Einstellen des Eingangspegels, bei dem die Kompression aktiv wird.
Gain – Verwendung zur Kompensation der resultierenden Pegelabsenkung.
Ein/Aus – Aktivieren oder Deaktivieren des Kompressors.
Side Chain
- Wählen Sie entweder Self Keyed oder einen anderen Kanal, um die Kompression auszulösen.
- Berühren Sie den Filtertyp, um zwischen Aus/HPF/BPF/LPF zu wechseln.
- Berühren Sie den Frequenzwert, um ihn auszuwählen, und passen Sie ihn dann mit dem Touchscreen-Drehregler an.
Parallelpfad
Dies ermöglicht es, das komprimierte Signal mit dem unkomprimierten Signal zu mischen. Dank des XCVI-Kerns sind diese Signale kohärent, und es wird keine Kammfilterung eingeführt.
- Berühren Sie die Schaltfläche Parallel Path, um sie ein- oder auszuschalten.
- Berühren Sie die Dry/Wet-Werte und passen Sie diese mit dem Touchscreen-Drehregler an.
DEEP Kompressoren
DEEP-Kompressoren sind als optionale Add-ons für den Qu-Mischer erhältlich.
Sie basieren auf klassischen Hardwaregeräten mit einzigartigen klanglichen und verhaltensmäßigen Eigenschaften und können anstelle des Standardkompressors in jedem Eingangs- und Mischverarbeitungskanal ohne Latenz verwendet werden.
- Drücken Sie die LIBRARY-Taste, um die Kompressor-Bibliothek anzuzeigen.
- Verschiedene DEEP-Kompressormodelle können aus der Werks-Bibliothek abgerufen werden.
|| VERARBEITUNG | DEEP Kompressor (Mix-Kanal)
Mix > Verzögerung
|| VERARBEITUNG | Verzögerung (Mix-Kanal)
Die Verzögerung des Mischkanals kann verwendet werden, um Ausgänge zeitlich auszurichten, z. B. bei der Synchronisation von Audio mit Video. Eine weitere häufige Anwendung ist das Ansteuern von Fill- oder Delay-Lautsprechern, die zeitlich auf die Hauptlautsprecher abgestimmt sein sollen, sodass der Klang von allen Lautsprechern gleichzeitig beim Zuhörer ankommt.
Delay – Einstellen der Verzögerungszeit in der ausgewählten Einheit.
Verzögerungseinheiten – Auswahl, wie die Verzögerung angezeigt und eingestellt wird.
ms - Millisekunden
m - Meter
ft - Fuß
Samples – Verarbeitungssamples (Qu arbeitet mit 96.000 Samples pro Sekunde)
Da die Schallgeschwindigkeit in der Luft von der Lufttemperatur abhängt, sollte der Temperaturwert auf die Umgebungstemperatur eingestellt werden, um eine genaue Berechnung der Verzögerung in Distanz anzuzeigen.
Temperatur -
-20°C bis +40°C
-4°F bis +104°F
ⓘ Beachten Sie, dass diese Werte außerhalb des Betriebstemperaturbereichs des Qu liegen können.
