Eingangs-Patching
Jeder der 32 monofonen/verlinkbaren Eingangskanäle der Qu kann von einem der verfügbaren Eingangsbuchsen gespeist werden. Dies umfasst alle lokalen, entfernten und digitalen Eingangsbuchsen sowie den Signalgenerator.
Jeder Kanal kann nur von einer einzigen Buchse gespeist werden, aber es ist möglich, eine Eingangsbuchse auf mehrere Eingangskanäle zu patchen. Beachten Sie, dass die Vorverstärker-Steuerungen der Buchse (Vorverstärker-Gain, 48V und Pad) geteilt werden, wenn dieselbe Buchse auf mehrere Kanäle gepatcht wird, da diese „zur Buchse gehören“. Alle Signalverarbeitungen und Send-Pegel sind jedoch unabhängig, da diese „zum Kanal gehören“.
Vom Bildschirm PROCESSING > Input > Source

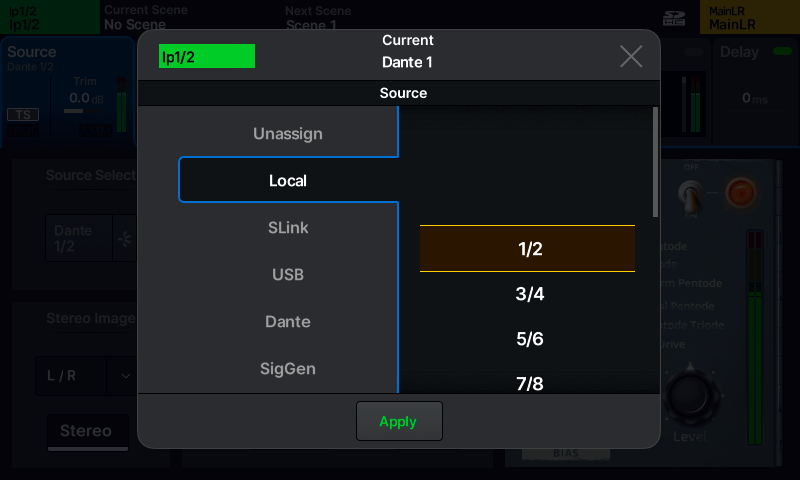

|| PROCESSING | Source | Source Selection (Pop-up)
- Berühren Sie die Quelle im Abschnitt Source Select, um das Quellenauswahl-Pop-up zu öffnen.
- Wählen Sie auf der linken Seite einen Buchsentyp aus.
- Wählen Sie auf der rechten Seite eine Buchsennummer aus, berühren und ziehen Sie oder verwenden Sie den Touchscreen-Drehregler, um durch alle verfügbaren Optionen zu blättern.
- Berühren Sie die Schaltfläche Apply, um die Buchse auf den Kanal zu patchen, oder schließen Sie das Pop-up, um abzubrechen.
Vom Bildschirm I/O > Inputs

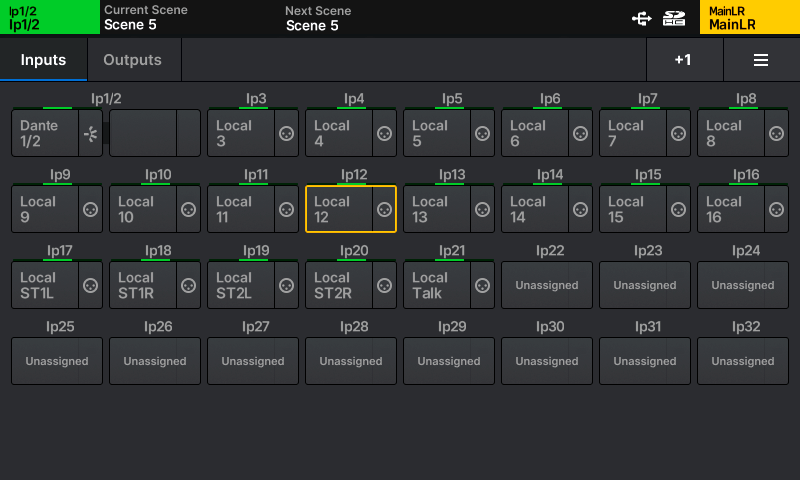

|| I/O | Inputs
Wenn oben im I/O-Bildschirm „Inputs“ ausgewählt ist, werden alle 32 patchbaren Eingangskanäle zusammen mit der Buchse angezeigt, von der sie aktuell gespeist werden.
- Berühren Sie die Quelle eines beliebigen Eingangskanals, um das Quellenauswahl-Pop-up zu öffnen.
- Wählen Sie auf der linken Seite einen Buchsentyp aus.
- Wählen Sie auf der rechten Seite eine Buchsennummer aus, berühren und ziehen Sie oder verwenden Sie den Touchscreen-Drehregler, um durch alle verfügbaren Optionen zu blättern.
- Berühren Sie die Schaltfläche Apply, um die Buchse auf den Kanal zu patchen, oder schließen Sie das Pop-up, um abzubrechen.
Ausgangs-Patching
Jede der verfügbaren Ausgangsbuchsen der Qu kann von einem beliebigen Qu XCVI Core-Ausgang gespeist werden, einschließlich Mix-Ausgängen, FX-Returns und Input Direct Outputs.
Jede Ausgangsbuchse kann nur von einer einzigen Quelle gespeist werden, aber jede Quelle (XCVI Core-Ausgang) kann auf mehrere Ausgangsbuchsen gepatcht werden.
Lokal

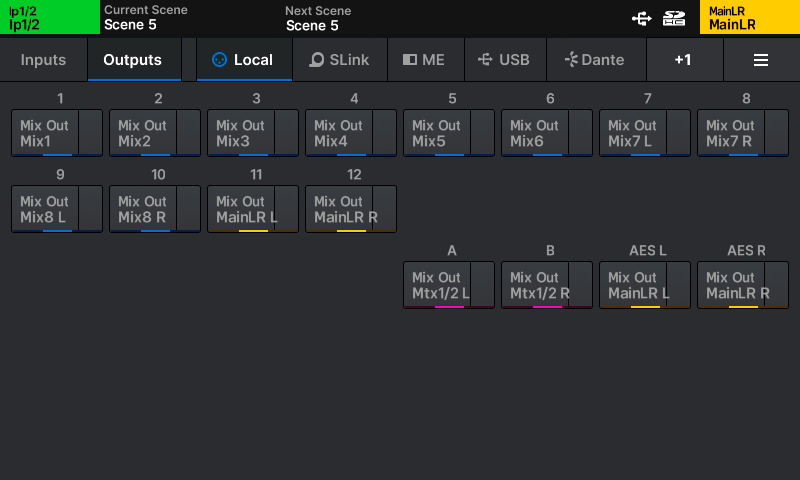

|| I/O | Outputs | Local
Wenn oben im I/O-Bildschirm „Outputs“ ausgewählt ist, berühren Sie Local, um alle lokalen Ausgangsbuchsen (die analogen Buchsen auf der Rückseite des Mischpults) zusammen mit dem Kanal, Mix oder anderen Core-Ausgang zu sehen, von dem sie aktuell gespeist werden.
- Berühren Sie die Quelle einer beliebigen Ausgangsbuchse, um das Quellenauswahl-Pop-up zu öffnen.
- Wählen Sie auf der linken Seite einen Kanal, Mix oder anderen Ausgangstyp aus.
- Wählen Sie auf der rechten Seite einen spezifischen Kanal, Mix oder anderen Ausgang aus, berühren und ziehen Sie oder verwenden Sie den Touchscreen-Drehregler, um durch alle verfügbaren Optionen zu blättern.
- Berühren Sie die Schaltfläche Apply, um den Qu-Ausgang auf die Ausgangsbuchse zu patchen, oder schließen Sie das Pop-up, um abzubrechen.
USB

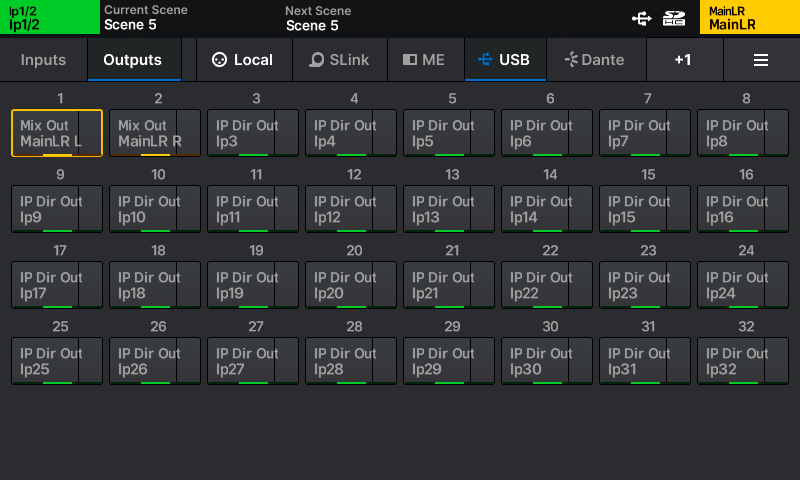

|| I/O | Outputs | USB
Es stehen 32 USB-Ausgangsbuchsen zum Patchen zur Verfügung. Diese speisen die USB-C-Verbindung zu einem Computer oder Gerät sowie USB-A und SD-Karte für Qu Drive-Aufnahmen.
Welche Ausgangsbuchsen verwendet werden, hängt davon ab, wohin gesendet wird, sowie von den Einstellungen in Audio Clock Sync und den digitalen I/O-Optionen.
| Ausgang zu | USB-Stream-Modus | USB/SD-Sample-Rate | Verwendete USB-Ausgangsbuchsen |
|---|---|---|---|
| USB-C | Stereo | 48kHz oder 96kHz | 1-2 |
| USB-C | Multitrack | 48kHz oder 96kHz | 1-32 |
| USB-A | Nicht anwendbar | 48kHz oder 96kHz | 1-2 |
| SD-Karte | Nicht anwendbar | 48kHz | Bis zu 32 (nur gepatcht) |
| SD-Karte | Nicht anwendbar | 96kHz | Bis zu 16 (erste 16 gepatcht) |
Dante-Patching (Qu-5D, Qu-6D und Qu-7D nur)

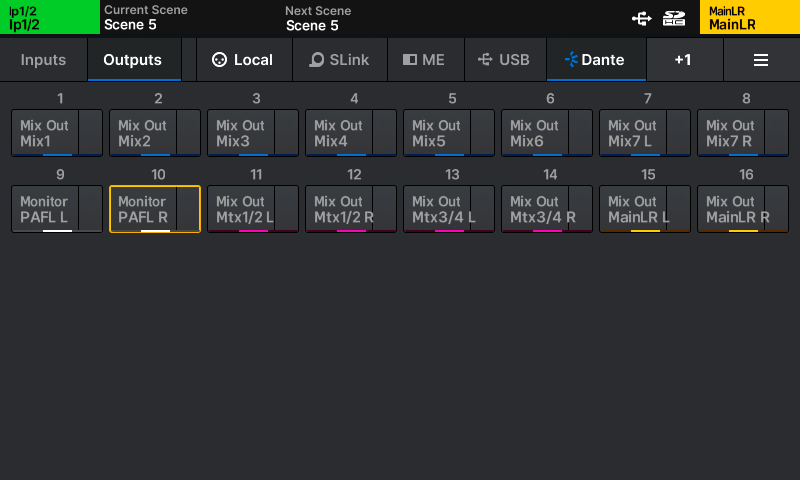

|| I/O | Outputs | Dante
Dante-Buchsen erscheinen neben anderen Buchsenoptionen beim Patchen von Eingängen und haben eine eigene Registerkarte „Outputs“.
Das Patchen erfolgt auf dieselbe Weise wie bei jedem anderen Buchsentyp, beachten Sie jedoch, dass das Patch zwischen dem Mixer-Core und dem Dante-Modul/-Port erfolgt.
Weitere Patchvorgänge müssen dann zwischen dem Modul und anderen Dante-Modulen oder Geräten im Netzwerk mit der Dante Controller-Anwendung durchgeführt werden.
Besuchen Sie die Audinate-Website (www.audinate.com), um mehr über Dante zu erfahren und Software einschließlich Dante Controller herunterzuladen.
Schnelles Patchen und +1

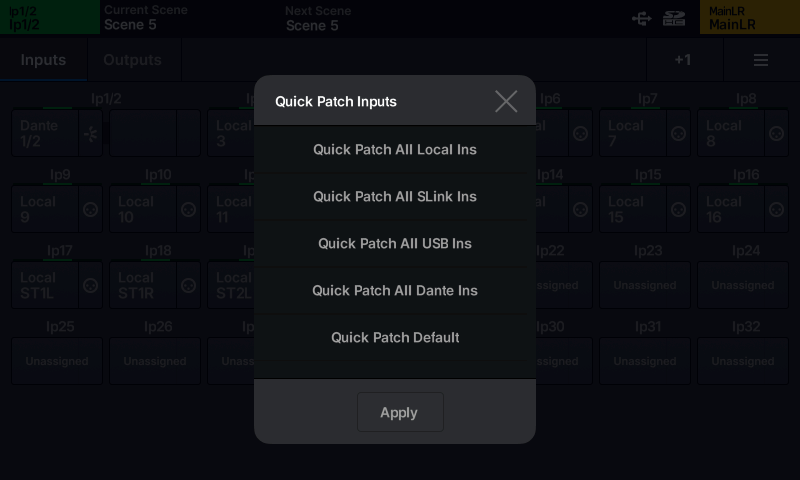

|| I/O | Inputs | Quick Patch Inputs (Pop-up)
Schnelles Patchen
Schnelles Patchen ist für Eingänge und Ausgänge verfügbar und patcht schnell viele oder alle Kanäle oder Buchsen, die gerade angezeigt werden.
- Öffnen Sie das Quick Patch-Pop-up, indem Sie die Dreizeilen-„Menü“-Taste oben rechts auf dem Bildschirm berühren.
- Wählen Sie eine Option aus.
- Drücken Sie Apply, um das Patchen anzuwenden, oder schließen Sie das Pop-up, um abzubrechen.
Eingänge verfügen außerdem über eine Input Channel Patch Library, die durch Drücken der LIBRARY-Taste beim Anzeigen des Bildschirms I/O > Inputs aufgerufen wird. Diese kann verwendet werden, um alle Eingangskanal-Patchings zu speichern und abzurufen.
+1
Nach jedem Eingangs- oder Ausgangspatch kann die +1-Taste oben rechts auf dem Bildschirm verwendet werden, um den nächsten Kanal oder die nächste Buchse mit der nächstlogischen Eingangsbuchse oder Mixer-Ausgang zu patchen.
Dies ist eine schnelle Methode zum Patchen von Blöcken aufeinanderfolgender Eingänge oder Ausgänge.
