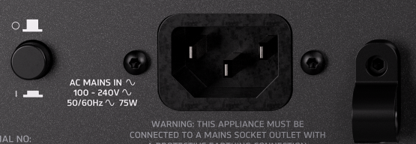

IEC-Anschluss

Hauptstromanschluss mit Ein-/Ausschalter.

Verwenden Sie die „P-Klammer“, um das Netzkabel bei Bedarf zu sichern.

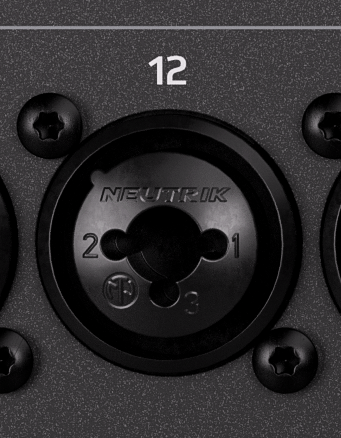

Kombi-Eingänge

Symmetrisch XLR (1-Masse, 2-Plus/Positiv, 3-Minus/Negativ)

Oder ¼” TRS-Klinke (Spitze-Plus/Positiv, Ring-Minus/Negativ, Schaft-Masse)

Speicherbarer Vorverstärker mit +60dB Verstärkung, festes -20dB Dämpfungsglied am TRS-Eingang, Phantomspeisung nur am XLR-Anschluss.

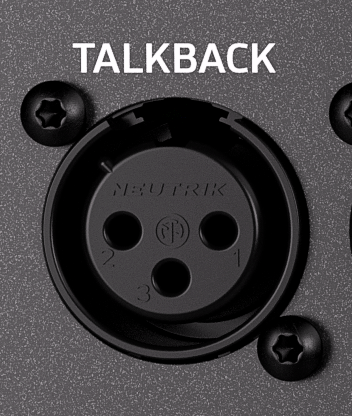

Talkback

Symmetrisch XLR (1-Masse, 2-Plus/Positiv, 3-Minus/Negativ)

Speicherbarer Vorverstärker mit +60dB Verstärkung und Phantomspeisung.

Patchbar zu Eingangsverarbeitungskanälen.

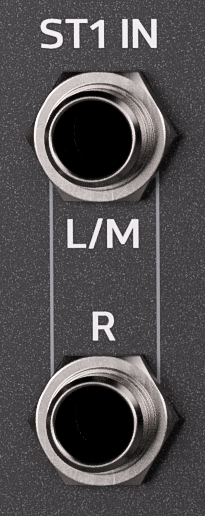

Stereo-Line-Eingänge

2x ¼” TRS-Klinke (Spitze-Plus/Positiv, Ring-Minus/Negativ, Schaft-Masse)

Normalisiert (L/M, R), Mono-Signale nur an den linken Eingang anschließen. Digitale Pegelanpassung im Verarbeitungskanal verfügbar.

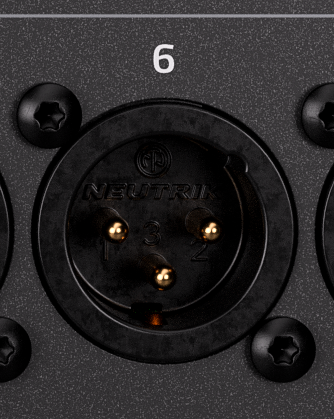

XLR Line-Ausgänge

Symmetrisch XLR (1-Masse, 2-Plus/Positiv, 3-Minus/Negativ)

Nenn-Ausgangspegel +4dBu (wenn das Ausgangsmeter 0dB anzeigt)

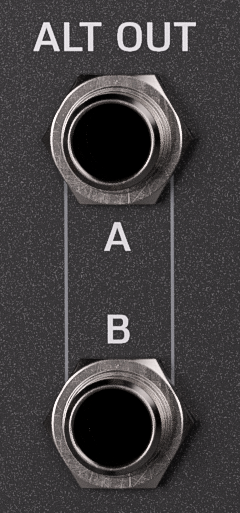

TRS Line-Ausgänge

Symmetrisch ¼” TRS-Klinke (Spitze-Plus/Positiv, Ring-Minus/Negativ, Schaft-Masse)

Nenn-Ausgangspegel +4dBu (wenn das Ausgangsmeter 0dB anzeigt)

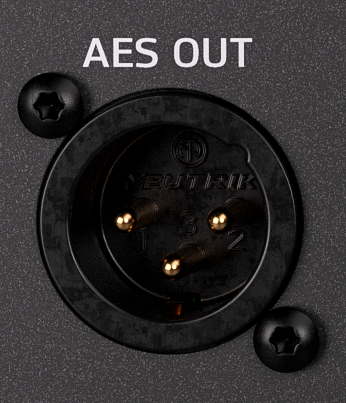

AES Digital-Ausgang

Stereo-Digitalausgang auf XLR für die Verwendung mit 110-Ohm symmetrischen Kabeln.

Kopfhörer

Stereo ¼” TRS-Klinke (Spitze-Links, Ring-Rechts, Schaft-Masse).

Speicherbare digitale Pegelanpassung.

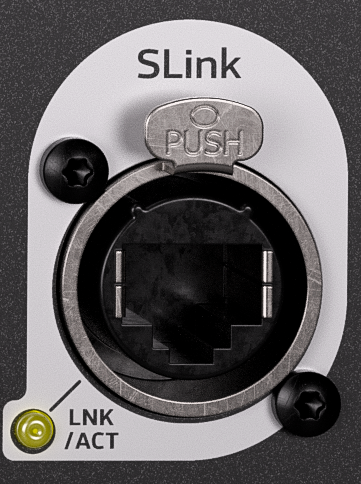

SLink Mehrkanal-Audionetzwerkanschluss

etherCON RJ45-Anschluss zur Erweiterung des Qu mit der Allen & Heath Everything I/O Reihe von Expander-Modulen. Der Modus wechselt automatisch zwischen dSnake/ME, DX und gigaACE/GX Protokollen.

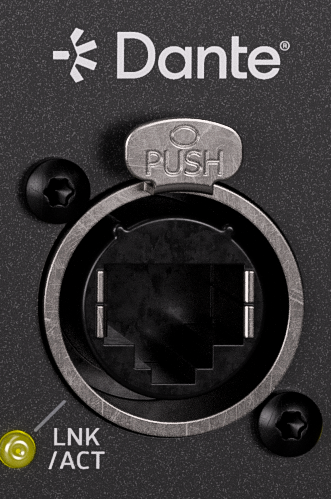

Dante Mehrkanal-Audionetzwerkanschluss

etherCON RJ45-Anschluss zum Verbinden des Qu mit einem Dante-Netzwerk oder direkt mit anderer Dante-fähiger Ausrüstung.

Inklusive Vorverstärkersteuerung bei Verwendung mit Allen & Heath DT Expandern.

16x16 Audiokanäle bei 48kHz oder 96kHz.

USB-A

(Qu als Host, für Audio- und Datenspeicherung und -abruf)
Entspricht dem USB 2.0 Standard. Verwenden Sie FAT32-formatierte Laufwerke.

USB-C

(Qu als Client, für Audio und MIDI).
Entspricht dem USB 2.0 Standard. Klassenkonformes USB- und MIDI-Interface. Treiber für Windows verfügbar unter www.allen-heath.com/resources

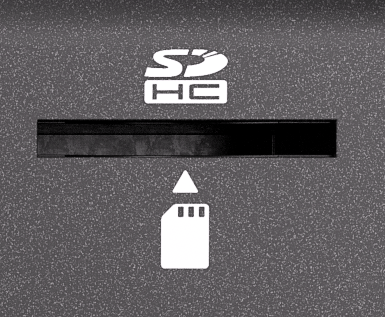

SDHC

SD-Kartensteckplatz in voller Größe.
Verwenden Sie SDHC, bis zu 32GB, UHS-I, Klasse 10.

RJ45 Netzwerkanschluss

Dieser Anschluss dient zum Verbinden des Qu mit einem WLAN-Router, Access Point, lokalen Netzwerk oder direkt mit einem Gerät, wodurch das Qu Steuerungsdaten senden und empfangen kann. Für die Verwendung mit Allen & Heath Qu Apps sowie für MIDI über TCP/IP.

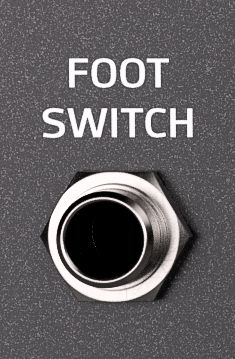

Mono (TS) oder Dual (TRS) ¼” Klinke

Kann für die Verwendung mit Taster- oder Rastschaltern kalibriert werden.
