Routing-Übersicht

|| ROUTING | Mix (Eingangskanal)

Jeder Eingangs- und Mix-Kanal im Qu verfügt über unabhängige Verarbeitungs- und Routing-Optionen.

Ein Kanal kann jederzeit durch Drücken der grünen Sel-Taste auf jedem Faderstreifen ausgewählt werden.

Dieser Kanal kann dann mit dedizierten Bedienungselementen gesteuert werden, und die Bildschirme PROCESSING und ROUTING zeigen alle möglichen Verarbeitungs- und Routing-Optionen für diesen Kanal an.

Navigation

Je nach ausgewähltem Kanaltyp gibt es unterschiedliche Routing-Optionen sowie Ziele oder Quellen.

Oben im ROUTING-Bildschirm befinden sich Registerkarten für Kanaleinstellungen, Steuerungsoptionen und Routing-Ziele oder -Quellen.

Berühren Sie eine beliebige Registerkarte im oberen Bereich des Bildschirms, um weitere Details anzuzeigen und Anpassungen im unteren Bereich des Bildschirms vorzunehmen.

Direktausgang (Eingangskanäle)

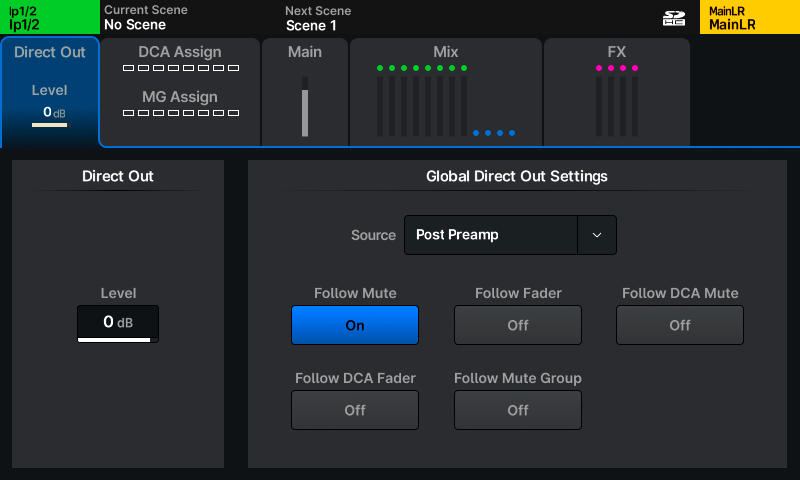

|| ROUTING | Direktausgang (Eingangskanal)

Mit einem ausgewählten Eingangskanal zeigt die erste Registerkarte im ROUTING-Bildschirm die Einstellungen für den Direktausgang.

Ein Direktausgang leitet das Signal direkt vom Eingangskanal weiter, ohne dass es durch einen Mix-Kanal geleitet wird. Direktausgänge können für Aufnahmen, das Senden an persönliche Monitoringsysteme, die Einspeisung interner FX-Einheiten oder das Senden einzelner Kanäle an beliebige Ausgangsbuchsen im System verwendet werden.

Level – Steuert den Direktausgangspegel pro Kanal

Globale Direktausgangseinstellungen

Diese Einstellungen beeinflussen alle Eingangsdirektausgangssignale.

Quelle – Wählen Sie den Punkt im Signalweg des Eingangskanals, von dem die Direktausgänge bezogen werden. Beachten Sie, dass jeder Quellpunkt alle vorhergehenden Verarbeitungen einschließt.

Follow Mute – Das Stummschalten eines Kanals schaltet auch dessen Direktausgang stumm.

Follow Fader – Der Pegel des Direktausgangs folgt dem Hauptkanalfader.

Follow DCA Mute – Wenn ein Kanal über einen DCA stummgeschaltet wird, wird auch der Direktausgang stummgeschaltet.

Follow DCA Fader – Der Pegel des Direktausgangs folgt dem Fader eines DCAs, dessen Mitglied der Kanal ist.

Follow Mute Group – Wenn ein Kanal über eine Stummschaltungsgruppe stummgeschaltet wird, wird auch der Direktausgang stummgeschaltet.

Einstellungen (Mix-Kanäle)

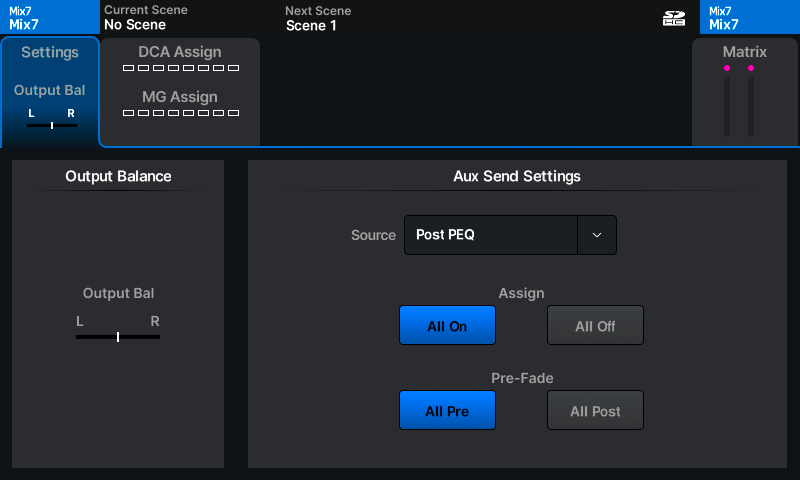

|| ROUTING | Einstellungen (Aux-Kanal)

Mit einem ausgewählten Mix-Kanal zeigt die erste Registerkarte im ROUTING-Bildschirm je nach Mix-Typ unterschiedliche Einstellungen an.

Main LR und alle Stereo-Mixe

Output Bal – Passt die Balance des linken/rechten Ausgangspegel an.

Gruppen-, Aux- und FX-Send-Mixe

(Assign) All On – Weist alle möglichen Quellen dem Mix zu.

(Assign) All Off – Hebt die Zuweisung aller Quellen vom Mix auf.

Aux- und FX-Send-Mixe

Quelle – Wählen Sie, von wo der Mix das Kanalsignal bezieht. Jeder Quellpunkt wird in Reihenfolge dargestellt und ist von allen vorhergehenden aktivierten Verarbeitungen beeinflusst.

(Pre-Fade) All Pre – Schaltet alle Quellen des Mixes auf Pre-Fader für unabhängige Send-Pegelsteuerung.

(Pre-Fade) All Post – Schaltet alle Quellen des Mixes auf Post-Fader, d.h. deren Send-Pegel zum Mix folgt auch dem Hauptkanalfader (Send-Pegel zum Main LR).

ⓘ Post-Fader-Send-Pegel = Send-Pegel zum Mix + Send-Pegel zum Main LR.

DCA-/Stummschaltungsgruppen-Zuweisungen

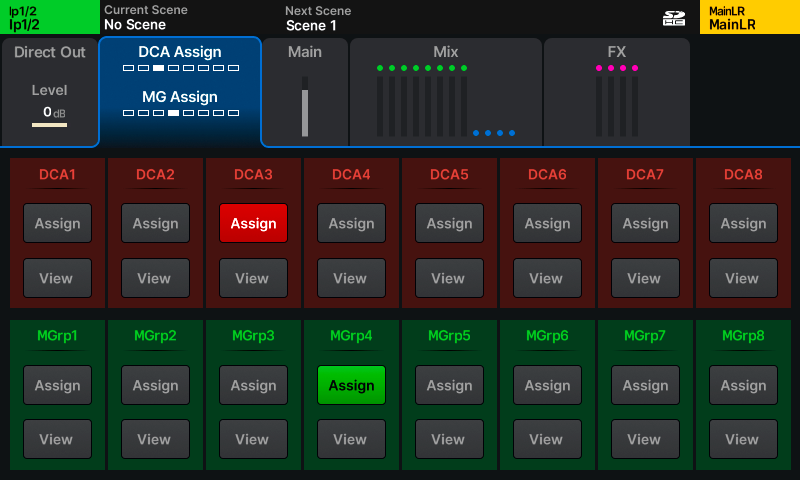

|| ROUTING | DCA/MG-Zuweisung (Eingangskanal)

DCA’s und Stummschaltungsgruppen können als Fernsteuerungen für den Hauptkanalfader und die Stummschaltungstaste eines beliebigen Eingangs- oder Mix-Kanals betrachtet werden.

DCA’s (Digital Controlled Amplifiers) steuern die Hauptsendestufen (Send-Pegel zum Main LR-Mix oder einem Mix-Ausgangsfader) und die Stummschaltungen mehrerer Kanäle über einen einzigen Faderstreifen.

Stummschaltungsgruppen werden verwendet, um mehrere Kanäle mit einer einzigen Soft-Taste stummzuschalten/aufzuheben.

• Berühren Sie die Assign-Tasten, um den ausgewählten Kanal DCA’s oder Stummschaltungsgruppen zuzuweisen oder die Zuweisung aufzuheben.
• Berühren Sie eine View-Taste, um alle Kanäle anzuzeigen und anzupassen, die derzeit diesem DCA oder dieser Stummschaltungsgruppe zugewiesen sind.

ⓘ In den Bildschirmen Processing und Routing zeigt die Auswahl eines DCA-Faderstreifens die DCA-Zugehörigkeit der Kanäle an und ermöglicht deren Umschaltung.

ⓘ DCA’s dienen nur der Steuerung, summieren oder übertragen kein Signal und haben daher keine Verarbeitungs- oder Messfunktionen.

ⓘ Das Drücken der PAFL-Taste an einem DCA-Faderstreifen entspricht dem Addieren von PAFL auf jedem Mitglied des DCAs. Wenn aktiviert, blinken die PAFL-Tasten der DCA-Mitglieder.

ⓘ Beim Stummschalten von DCA’s oder Stummschaltungsgruppen blinken die Stummschalttasten der zugewiesenen Kanäle. Wenn ein Kanal auch unabhängig stummgeschaltet ist, ändert sich die Leuchtdauer, um dies anzuzeigen.

Send-Pegel und Zuweisungen

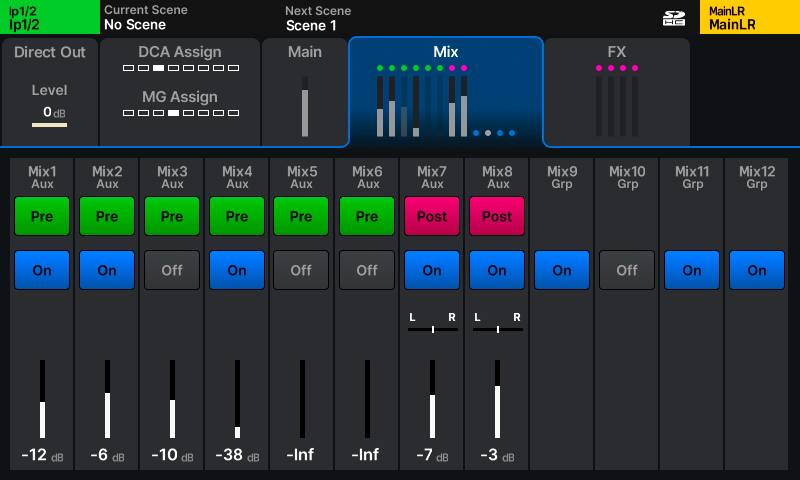

|| ROUTING | Mix (Eingangskanal)

Je nach ausgewähltem Kanaltyp stehen unterschiedliche Registerkarten für Send-Pegel und Zuweisungen zur Verfügung.

In jeder Registerkarte hängen die verfügbaren Einstellungen von den gerouteten Quell- und Zielkanälen ab.

ⓘ Wählen Sie im Bildschirm SETUP > Config, ob Mixe als Gruppen oder Auxes verwendet werden, sowie alle Stereo-Paarungen von Eingangs- und Mix-Kanälen.

• Berühren Sie eine beliebige Taste, um deren Zustand umzuschalten.
• Berühren Sie einen Pan/Bal- oder Send-Pegel, um ihn auszuwählen, und verwenden Sie den Touchscreen-Drehregler zur Anpassung.

Pre/Post – Send-Pegel zu einem Mix sind entweder Pre-Fader (unabhängiger Send-Pegel) oder Post-Fader (Send-Pegel folgt dem Hauptfader, z.B. Send-Pegel zum Main LR-Mix).

On/Off – Kanal einem Mix/Send oder einer Matrix vollständig zuweisen oder die Zuweisung aufheben.

Pan/Bal – Panorama oder Balance von einer Quelle zu einem Stereo-Ziel.

Level – Send-Pegel vom ausgewählten Kanal zu einem beliebigen Mix.

Matrix-Mixe

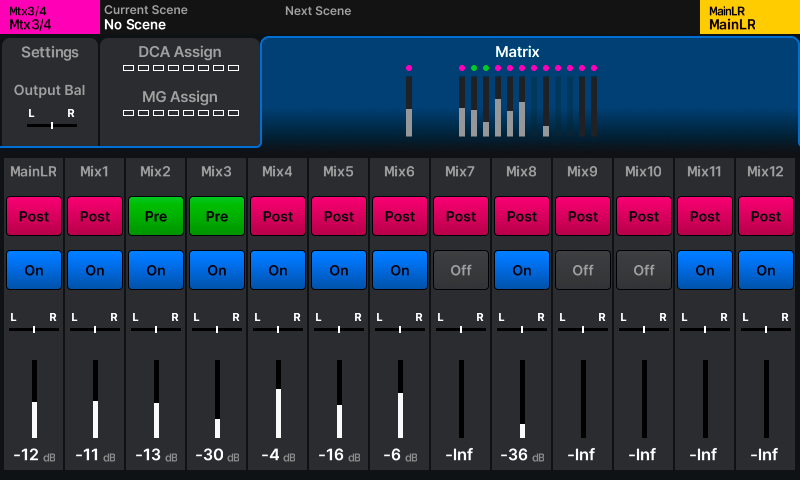

|| ROUTING | Matrix (Matrix-Kanal)

Matrix-Mixe sind ein „Mix von Mixen“ und beziehen ihr Signal von anderen Mixen.

Sie sind nützlich, wenn eine weitere Verarbeitungsstufe für ein Signal benötigt wird und werden häufig für Aufnahmen und Streaming oder zur Beschallung von Delay- oder Fill-Lautsprechern verwendet.

Im Gegensatz zu anderen Mix-Kanälen haben sie keine dedizierten Mix-Tasten auf der Oberfläche, um schnell die Beiträge zu diesem Mix über die Kanal-Faderstreifen anzuzeigen.

Stattdessen wird bei Auswahl eines Matrix-Mixes eine zusätzliche Registerkarte im ROUTING-Bildschirm angezeigt, die die Sends zum ausgewählten Matrix-Mix anzeigt und deren Anpassung ermöglicht (im Gegensatz zu Sends vom ausgewählten Kanal).

Oberflächen-Routing-Kurzbefehle

Die meisten Routing-Funktionen des Qu können über die Bedienoberfläche aufgerufen werden, ohne den ROUTING-Bildschirm zu verwenden.

Send-Pegel

• Drücken Sie eine blaue LR-, MIX- oder FX-Taste auf der rechten Seite der Oberfläche, um einen Mix auszuwählen und die Send-Pegel von jedem Kanal zu diesem Mix auf den Kanal-Faderstreifen anzuzeigen und anzupassen.
  Der MIX-Streifen steuert den Gesamtsend-Pegel des ausgewählten Mix-/FX-Sends.
• Wählen Sie einen Kanal aus und halten Sie die blaue CH TO ALL MIX-Taste auf der linken Seite gedrückt, um temporär die Send-Pegel von diesem Kanal zu allen möglichen Zielen über die Kanal-Faderstreifen anzuzeigen und anzupassen.

Zuweisungen

• Halten Sie die ASSIGN-Taste auf der Mischpultoberfläche gedrückt und drücken Sie die SEL-Taste eines Kanals, um diesen Kanal dem aktuell ausgewählten Mix zuzuweisen oder die Zuweisung aufzuheben.
• Halten Sie die ASSIGN-Taste auf der Mischpultoberfläche gedrückt und drücken Sie die SEL-Taste eines Mix-Kanal-Faderstreifens, um alle Kanäle diesem Mix zuzuweisen oder die Zuweisung aufzuheben.
• Wählen Sie einen Kanal aus, halten Sie dann die CH TO ALL MIX KEY und die ASSIGN-Tasten gedrückt und drücken Sie die SEL-Taste eines beliebigen angezeigten Mixes, um den aktuell ausgewählten Kanal diesem Mix zuzuweisen oder die Zuweisung aufzuheben.

Pre/Post-Fader-Sends

• Halten Sie die PRE FADE-Taste auf der Mischpultoberfläche gedrückt und drücken Sie die SEL-Taste eines Kanals, um zwischen Pre- und Post-Fader-Send von diesem Kanal zum aktuell ausgewählten Mix umzuschalten.
• Halten Sie die PRE FADE-Taste auf der Mischpultoberfläche gedrückt und drücken Sie die SEL-Taste eines Mixes, um alle Kanalsends zu diesem Mix entweder auf Pre- oder Post-Fader-Send umzuschalten.
• Wählen Sie einen Kanal aus, halten Sie dann die CH TO ALL MIX KEY und die PRE FADE-Tasten gedrückt und drücken Sie die SEL-Taste eines beliebigen angezeigten Mixes, um den Send-Pegel vom aktuell ausgewählten Kanal zu diesem Mix zwischen Pre- oder Post-Fader-Send umzuschalten.

Kopieren/Einfügen/Zurücksetzen

• Halten Sie die COPY-Taste gedrückt und drücken Sie eine blaue MIX-Taste, um Send-Pegel und Zuweisungen zu diesem Mix zu kopieren.
• Halten Sie die PASTE-Taste gedrückt und drücken Sie eine blaue MIX-Taste, um kopierte Send-Pegel und Zuweisungen in einen anderen Mix einzufügen.
• Halten Sie die RESET-Taste gedrückt und drücken Sie eine blaue MIX-Taste, um alle Send-Pegel und Zuweisungen für diesen Mix zurückzusetzen.
