Ein- und Ausschalten

Einschalten

1. Netzstrom IEC anschließen.
2. Den Qu mit dem Netzschalter einschalten.
3. Ausgangspegel am Qu herunterdrehen.
4. Ausgänge an externe Geräte anschließen, z. B. Verstärker oder aktive Lautsprecher.
5. Externe Geräte einschalten und deren Eingangspegel korrekt einstellen, z. B. Verstärker, aktive Lautsprecher, IEM-Sender.
6. Ausgangspegel am Qu hochdrehen.

Ausschalten

1. Ausgangspegel am Qu herunterdrehen.
2. Alle Qu Drive-Aufnahmen auf USB-A oder SD-Karte stoppen.
3. Externe Geräte ausschalten oder trennen, z. B. Verstärker, aktive Lautsprecher, IEM-Sender.
4. Auf dem Home-Bildschirm die Herunterfahren-Taste berühren (mehrfach die PROCESSING- oder ROUTING-Bildschirmtaste drücken, um alle Kanäle abzuwählen und den Home-Bildschirm anzuzeigen).
5. Wenn Sie dazu aufgefordert werden, den Netzschalter zum Ausschalten betätigen.

Das Grundkonzept

• Eingangssignale, wie Mikrofone oder Line-Pegel-Signale, werden an Eingangsbuchsen angeschlossen.
• Eingangsbuchsen werden auf Eingangskanäle geroutet.
• Eingangskanäle dienen zur Verarbeitung und Anpassung einzelner Signale.
• Eingangskanäle werden zusammengefasst und zu Mischkanälen geleitet.
• Eingangs- und FX Return-Kanäle können zu Gruppen-Mischkanälen oder FX für die weitere Verarbeitung des summierten Signals geroutet werden.
• Eingangs-, Gruppen- und FX Return-Kanäle können zu einem Main Mix oder Aux Mischkanal für die weitere Verarbeitung des summierten Signals geroutet werden.
• Gruppen-, Aux- und Main Mix-Kanäle können zu Matrix-Mischkanälen für weitere Verarbeitung geleitet werden.
• Input Direct Out, FX Return und Mischkanäle können auf Ausgangsbuchsen geroutet werden.
• Ausgangsbuchsen sind mit externen Geräten, wie Verstärkern, verbunden.

Kanaltypen

Mono-Eingänge

32 Eingangsverarbeitungskanäle. Diese können von lokalen, entfernten oder digitalen Verbindungen stammen und auf verschiedene Mischungen mit unterschiedlichen Pegeln gesendet werden.

Stereo-Eingänge

2 Stereo-Line-Eingänge (ST1 und ST2) stammen immer direkt von den lokalen Stereo-Line-Eingangsbuchsen. Der Stereo-USB-Eingang stammt immer von USB-Eingängen 1&2, egal ob USB-A, USB-C oder Wiedergabe von einer SD-Karte verwendet wird.

Main LR

Dies ist der Hauptmix. Alle Post-Fader-Modi und Optionen folgen diesem Mix.

Mischungen

6 mono Mischkanäle (Mixes 1-6), die zu bis zu 3 Stereo-Mischungen gepaart werden können. 6 Stereo-Mischkanäle (Mixes 7-12), die auf Mono umgeschaltet werden können. Mischkanäle können als Auxes (unabhängige Ausgänge mit Pre/Post-Fader-Optionen) oder als Gruppen (Kombination mehrerer Eingangskanäle zu einem Gruppenkanal zur Verarbeitung und zum Routing) verwendet werden.

FX Sends

4 FX-Send-Busse sind für die Verwendung mit internen FX-Effekten enthalten.

FX Returns

6 dedizierte Stereo-Rückkanäle mit PEQ, die von jeder in einer „Mix->Return“-Konfiguration verwendeten FX-Einheit gespeist werden. Diese können wie Eingangsverarbeitungskanäle mit unterschiedlichen Pegeln an Mischungen gesendet werden.

Matrix

4 mono Matrix-Mischungen, die für bis zu 2 Stereo-Matrix-Mischungen gepaart werden können, gespeist aus einer Kombination anderer Mischungen.

DCA

8 „Digital Controlled Amplifier“ zur Pegel- und Stummschaltung mehrerer Kanäle mit einem Satz Steuerungen.

MIDI

32 Kanalzüge stehen zur Verfügung, die MIDI-Steuerdaten über USB und TCP/IP senden.

ⓘ MIDI-Kanalzüge senden und reagieren nur auf MIDI-Nachrichten; ihr Zustand wird nicht mit Szenen oder Shows gespeichert.

Physische Steuerungen

Tasten

Alle Tasten sind beschriftet, und die meisten leuchten auf, wenn sie aktiv sind. Alle erfüllen spezifische Funktionen, außer Soft Keys, die vom Benutzer zugewiesen werden können.

Fader-Streifen

Es gibt 4 frei zuweisbare Ebenen von Kanal-Fader-Streifen. Für alle Eingänge und FX-Returns steuert der Fader den Send-Pegel dieses Kanals zum ausgewählten Mix. FX-Send, Main LR, Gruppen-, Aux- und Matrix-Mischfader steuern Ausgangspegel. DCA-Fader beeinflussen den Pegel der DCA-Mitglieder, und MIDI-Fader senden MIDI-Pegel-Nachrichten. Fader-Streifen werden auch für die GEQ-Fader Flip-Funktion verwendet.

Dedizierte Drehregler

Werden verwendet, um die häufigsten Verarbeitungsparameter für den aktuell ausgewählten Kanal zu steuern.

Touchscreen und Touchscreen-Drehregler

Der Touchscreen ermöglicht eine einfache Benutzerinteraktion über Bildschirmtasten und Menüs. Parameter können auch auf dem Bildschirm ausgewählt und mit dem Touchscreen-Drehregler angepasst werden. Bei Auswahl eines Parameters leuchtet der Touchscreen-Drehregler auf, um seine Benutzbarkeit anzuzeigen.

Bildschirmtasten

PROCESSING

Wählen Sie mit einer grünen SEL-Taste einen Eingangs- oder Ausgangskanal aus, und der Processing-Bildschirm zeigt alle Audioprozessierungen für diesen Kanal an. Mehrfach drücken, um alle Kanäle abzuwählen und zum Home-Bildschirm zurückzukehren.

ROUTING

Wählen Sie mit einer grünen SEL-Taste einen Ein- oder Ausgangskanal aus, und der Routing-Bildschirm zeigt alle Routing-Optionen für diesen Kanal, einschließlich Send-Pegel und Zuweisungen. Mehrfach drücken, um alle Kanäle abzuwählen und zum Home-Bildschirm zurückzukehren.

METERS

Alle Eingangs-, FX- und Mischpegelanzeigen anzeigen. Konfigurieren Sie das chromatische Kanal-Metering.

FX

Parameter und Einstellungen für die 6 internen FX-Einheiten anpassen.

SCENES

Verschiedene Mischzustände speichern und abrufen. Rückruffilter einstellen und die Cue-Liste verwalten.

SETUP

Beinhaltet Audio-, Oberfläche-, Mischerkonfiguration, Netzwerk- und Benutzereinstellungen.

UTILITY

Beinhaltet Aufnahme/Wiedergabe, Datenübertragung, AMM und Gain Assistant-Werkzeuge.

I/O

Alle Ein- und Ausgangszuweisungen.

Arbeitsablauf

Die Benutzeroberfläche des Qu wurde für schnelles Arbeiten während des Mischens entwickelt – die wichtigsten Parameter haben dedizierte Steuerungen, und es gibt Abkürzungen auf der physischen Oberfläche, um das Navigieren in Menüs so weit wie möglich zu vermeiden.

• Drücken Sie eine blaue LR-, MIX- oder FX-Taste auf der rechten Seite der Oberfläche, um die Send-Pegel von jedem Kanal zum ausgewählten Mix auf den Fadern anzuzeigen und anzupassen. Verwenden Sie die Ebenentasten, um durch die 4 Fader-Ebenen zu blättern.
  Der MIX-Streifen steuert den Gesamtsendpegel des ausgewählten Mix/FX-Sends.
• Drücken Sie Mute, um einen Kanal vollständig stummzuschalten. Mute-Tasten leuchten oder blinken, wenn ein Kanal stummgeschaltet ist.
• Wählen Sie einen Kanal durch Drücken einer SEL-Taste aus. Die physischen Steuerungen links vom Bildschirm können nun verwendet werden, um Parameter für den ausgewählten Kanal anzupassen.
• Gehen Sie zum PROCESSING-Bildschirm, um eine Übersicht über die Verarbeitung des ausgewählten Kanals zu sehen. Berühren Sie einen Verarbeitungs-„Block“ oben, um eine Detailansicht zu erhalten, dann berühren Sie einen Parameter auf dem Bildschirm und verwenden den Touchscreen-Drehregler zur Anpassung.
• Verwenden Sie PAFL (Pre/After Fade Listen)-Tasten, um einen Kanal zum PAFL-Bus/Kopfhörerausgang zu routen.
• Mix-Sends, die auf POST-FADE eingestellt sind, folgen den LR-Sendpegeln. Um Kanäle für den aktuell ausgewählten Mix zwischen PRE-FADE und POST-FADE umzuschalten, halten Sie die PRE FADE-Taste gedrückt und verwenden die SEL-Tasten.
• Um einen Kanal vollständig vom aktuell ausgewählten Mix zuzuweisen oder zu entziehen, halten Sie die ASSIGN-Taste gedrückt und verwenden die SEL-Tasten.
• Wenn Sie die CH TO ALL MIX-Taste gedrückt halten, werden die Send-Pegel des aktuell ausgewählten Kanals zu allen Mischungen über die Fader-Streifen angezeigt.
• Drücken Sie die FX-Bildschirmtaste, um die FX-Effekte anzuzeigen und anzupassen.
  Verwenden Sie die LIBRARY-Taste, um FX-Typen und Presets abzurufen – ändern Sie Parameter, indem Sie sie auf dem Bildschirm auswählen und den Touchscreen-Drehregler verwenden.
  FX-Busse 1 bis 4 senden standardmäßig an FX-Engines 1 bis 4.
  FX-Return-Kanäle werden wie Eingangskanäle zu Mischungen geroutet.
• Halten Sie die COPY-Taste gedrückt und drücken Sie eine IN-, SEL- oder MIX-Taste, um Parameter oder Sends zu kopieren.
  Halten Sie die PASTE-Taste gedrückt und drücken Sie eine SEL- oder MIX-Taste, um die Verarbeitung oder Send-Zuweisungen auf einen anderen Kanal zu übertragen.
  Halten Sie die RESET-Taste gedrückt und drücken Sie eine IN-, SEL- oder MIX-Taste, um Parameter oder Send-Pegel und Zuweisungen zurückzusetzen.
• Drücken Sie die VIEW-Taste, um auf den Kanalstreifenanzeigen Kanal- und Buchseninformationen durchzuschalten sowie Soft-Key-Zuweisungen auf dem Bildschirm anzuzeigen.

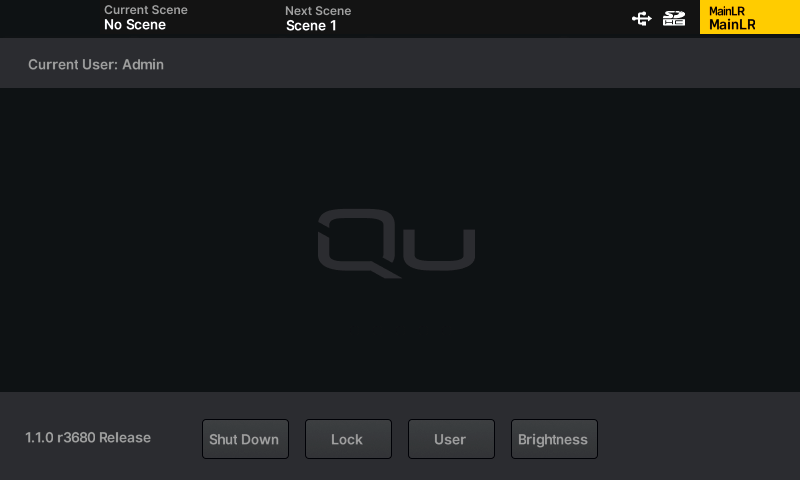

Startbildschirm

Dies ist der erste Bildschirm, der beim Einschalten des Qu angezeigt wird. Er wird auch angezeigt, wenn keine Kanäle ausgewählt sind und die PROCESSING- oder ROUTING-Bildschirmtasten aktiv sind. Drücken Sie mehrfach die PROCESSING- oder ROUTING-Bildschirmtaste, um zum Home-Bildschirm zurückzukehren.

Herunterfahren – Berühren, um den Qu herunterzufahren.

Sperren – Berühren, um die Oberfläche des Qu zu sperren und Änderungen zu verhindern.

Benutzer – Berühren, um zu einem anderen aktiven Benutzer zu wechseln.

Helligkeit – Berühren, um direkt zu den Einstellungen für Touchscreen- und LED-Helligkeit zu gelangen.

Bildschirm-Nordleiste

Die Nordleiste ist immer oben auf dem Bildschirm sichtbar und zeigt von links nach rechts folgende Informationen an:

• Den aktuell ausgewählten Kanal.
• Die aktuelle (zuletzt geladene) und nächste (ausgewählte) Szene.
• Fehler (zum Anzeigen weiterer Informationen darauf tippen).
• Ob Fernsteuerungs-Apps verbunden sind.
• SLink/Dante-Verbindungsstatus.
• Qu Drive-Symbole für USB-A- und SD-Kartenverfügbarkeit sowie Aufnahme-/Wiedergabestatus.
• Die aktuell ausgewählte Mischung.
