Qu Drive Stereoaufnahme/-wiedergabe

|| DIENSTPROGRAMME | Qu Drive | Stereo

Stereo-Audio auf USB-A-Speicher aufnehmen oder von diesem abspielen.

ⓘ USB-A Audio-/Daten- und SD-Karten-Aufnahme-/Wiedergabefunktionen nutzen dieselben Systemressourcen und können nicht gleichzeitig verwendet werden.

Stereoaufnahme

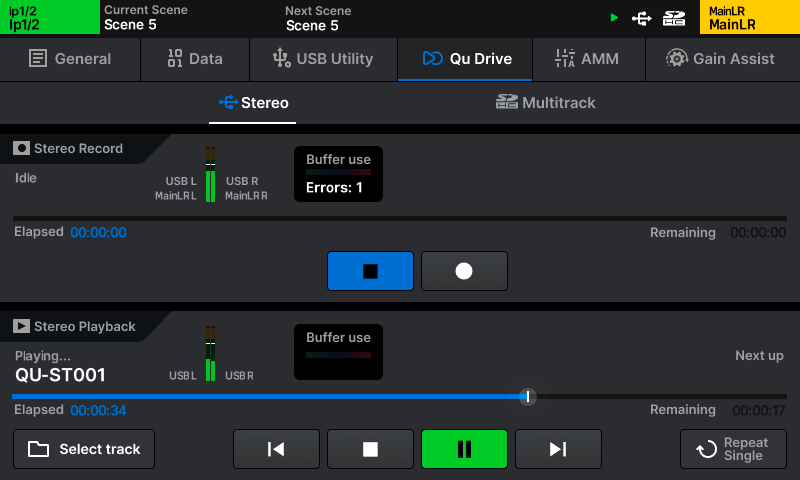

Der obere Bereich des Bildschirms dient der Aufnahme auf USB-A-Speicher und enthält Pegelanzeigen für die aufgenommenen Kanäle, Aufnahme-Steuerungen sowie die verstrichene/verbleibende Zeit.

• Leiten Sie die aufzunehmenden Kanäle im I/O-Bildschirm zu den USB-Ausgangsbuchsen 1&2.
• Drücken Sie die Aufnahme-Taste, um die Aufnahme zu starten.
• Drücken Sie die Stopp-Taste, um die Aufnahme zu beenden.

Stereofiles werden im Ordner AH_QU\USBREC auf dem Laufwerk gespeichert.

Stereo-Wiedergabe

Der untere Bereich des Bildschirms dient der Wiedergabe von Audio vom USB-A-Speicher.

Das Qu kann Stereo-Dateien wiedergeben, die vom Qu im Ordner AH_QU\USBREC auf dem Laufwerk aufgenommen wurden, oder Mono-/Stereo-, 44,1/48/96kHz, 16/24bit *.WAV-Dateien, die in den Ordner AH_QU\USBPLAY kopiert wurden.

Spur auswählen – Wählen Sie die abzuspielende Spur aus den Wiedergabe- oder Aufnahmeordnern aus.

Transportsteuerung – Verwenden Sie diese für Wiedergabe/Pause, Stopp oder zum Überspringen zur vorherigen/nächsten Spur. Verwenden Sie den kreisförmigen Wiedergabepositionsanzeiger, um zu einem bestimmten Punkt in der Spur zu springen.

Wiedergabemodus (unten rechts) – Optionen sind Alle abspielen (und stoppen), Einzel abspielen (und stoppen), Alle wiederholen (Schleife aller Spuren) und Einzel wiederholen (Schleife einer einzelnen Spur).

ⓘ Beim Verwenden der Wiedergabemodi Alle abspielen oder Alle wiederholen werden die Spuren entweder in der Reihenfolge abgespielt, in der sie aufgenommen wurden, oder in der Reihenfolge, in der sie auf das Laufwerk kopiert wurden.

Priorität bei Aufnahme/Wiedergabe

Das Stereo-USB-Wiedergabesignal wird an den dedizierten Stereo-USB-Eingangskanal sowie an die USB-Eingangsbuchsen 1&2 gesendet und hat Vorrang gegenüber dem Signal der USB-C-Audioschnittstelle. Während der Stereoaufnahme/-wiedergabe ist es nicht möglich, SD-Kartenaufnahme/-wiedergabe oder das Speichern/Abrufen von Daten vom USB-Speicher zu verwenden.

Ordner, Dateien und Formate

Das USB-Gerät muss vor der Verwendung auf FAT32 formatiert sein. Dies muss möglicherweise zunächst mit einem Computer erfolgen, bevor es erneut mit dem Qu formatiert wird, um die korrekte Ordnerstruktur sicherzustellen.

ⓘ Formatieren Sie den angeschlossenen Speicher im Bildschirm UTILITY > USB Utility > Status/Format.

Aufnahmen werden im Ordner AH_QU\USBREC gespeichert.

Stereofiles werden als stereo-interleaved 24bit unkomprimierte *.WAV-Dateien aufgenommen, mit der im Bildschirm SETUP > Audio > Sync&USB eingestellten Abtastrate.

Das Qu kann Mono-/Stereo-, 44,1/48/96kHz, 16/24bit *.WAV-Dateien aus dem Ordner AH_QU\USBPLAY wiedergeben.

Pufferverwendung

Die Pufferanzeigen zeigen die Leistung des angeschlossenen Speichers an. Wenn Puffer voll sind, gehen Daten verloren und es wird ein Fehler gezählt.

Aufnahmedauer

Die maximale Länge einer Stereoaufnahme wird durch die maximale Dateigröße von 4 GB bestimmt, was ungefähr 2 Stunden bei 96 kHz oder 4 Stunden bei 48 kHz entspricht.

Qu Drive Mehrspuraufnahme/-wiedergabe

|| DIENSTPROGRAMME | Qu Drive | Mehrspur

Einzelne Signale auf und von einzelnen Kanälen mit einer SDHC-Karte aufnehmen oder wiedergeben.

ⓘ USB-A Audio-/Daten- und SD-Karten-Aufnahme-/Wiedergabefunktionen nutzen dieselben Systemressourcen und können nicht gleichzeitig verwendet werden.

ⓘ SD-Karten-Aufnahme- und Wiedergabemodi schließen sich gegenseitig aus, eine gleichzeitige Aufnahme und Wiedergabe ist nicht möglich.

ⓘ Die Meter schalten automatisch um und zeigen entweder das aufgenommene oder das wiedergegebene Signal an.

ⓘ Nur Aufnahmen, die der aktuellen USB/SD-Abtastrate entsprechen, sind zur Wiedergabe verfügbar.

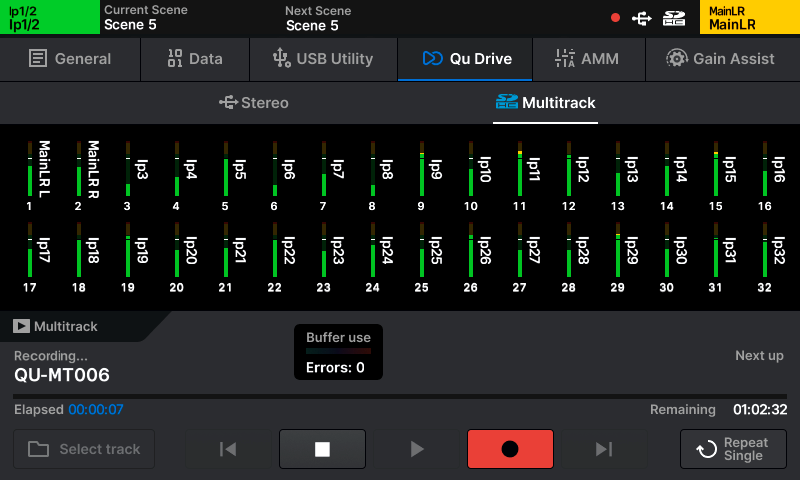

Qu Drive Mehrspur-Steuerung

Spur auswählen – Wählen Sie eine Mehrspuraufnahme zur Wiedergabe aus.

Transportsteuerung – Verwenden Sie diese zum Aufnehmen, Wiedergabe/Pause, Stoppen und zum Überspringen zur vorherigen/nächsten Spur. Verwenden Sie den kreisförmigen Wiedergabepositionsanzeiger, um zu einem bestimmten Punkt in der Spur zu springen.

Wiedergabemodus (unten rechts) – Optionen sind Alle abspielen (und stoppen), Einzel abspielen (und stoppen), Alle wiederholen (Schleife aller Spuren) und Einzel wiederholen (Schleife einer einzelnen Spur).

Qu Drive Mehrspuraufnahme

• Leiten Sie die aufzunehmenden Kanäle im I/O-Bildschirm zu den USB-Ausgangsbuchsen. Es werden nur die gepatchten Kanäle aufgenommen.
• Stellen Sie die Quelle für Input Direct Output ein, um zu wählen, ob Kanalbearbeitung für gepatchte Input Direct Outputs aufgenommen wird.
• Drücken Sie die Aufnahme-Taste, um die Aufnahme zu starten.
• Drücken Sie die Stopp-Taste, um die Aufnahme zu beenden.

Mehrspuraufnahmen werden als separate Ordner im SD-Karten-Ordner AH_QU\USBMTK gespeichert.

Anzahl der Kanäle

Die maximale Anzahl der aufzunehmenden Kanäle hängt von der Geschwindigkeit der SD-Karte und der Abtastrate der Aufnahme ab. Für beste Ergebnisse verwenden Sie eine SDHC-Karte mit UHS-I- und Class-10-Kennzeichnung.

Das Qu kann bis zu 16 Kanäle bei 96 kHz oder bis zu 32 Kanäle bei 48 kHz aufnehmen oder wiedergeben.

Priorität bei Aufnahme/Wiedergabe

Das Mehrspur-Wiedergabesignal wird an die digitalen Quellen der einzelnen Kanäle gesendet und hat Vorrang vor dem Signal von USB-C. Während der Mehrspuraufnahme/-wiedergabe ist es nicht möglich, Qu Drive Stereoaufnahme/-wiedergabe oder das Speichern/Abrufen von USB-Daten zu verwenden.

Ordner, Dateien und Formate

Die SD-Karte muss vor der Verwendung im Qu formatiert werden.

ⓘ Formatieren Sie den angeschlossenen Speicher im Bildschirm UTILITY > USB Utility > Status/Format.

Aufnahmen werden im Ordner AH_QU\USBMTK gespeichert. Jede Aufnahme wird in einem eigenen Unterordner als Sammlung von mono 24bit unkomprimierten *.WAV-Dateien gespeichert, mit der im Bildschirm SETUP > Audio > Sync&USB eingestellten Abtastrate.

Dateien werden mit der Kanalnummer, von der sie aufgenommen wurden, kombiniert mit dem Kanalnamen benannt, z. B. „03SnrTop.WAV“. Die Kanalnummer der Datei entspricht der USB-Eingangsbuchsen-Nummer, zu der sie bei der Wiedergabe einer Mehrspuraufnahme geroutet wird.

Pufferverwendung

Die Pufferanzeigen zeigen die Leistung des angeschlossenen Speichers an. Wenn Puffer voll sind, gehen Daten verloren und es wird ein Fehler gezählt.

Aufnahmedauer

Die maximale Länge einer Mehrspuraufnahme wird durch die maximale Dateigröße von 4 GB (für jeden aufgenommenen Monokanal) bestimmt, was ungefähr 4 Stunden bei 96 kHz oder 8 Stunden bei 48 kHz entspricht.

USB-C Audio/MIDI-Schnittstelle

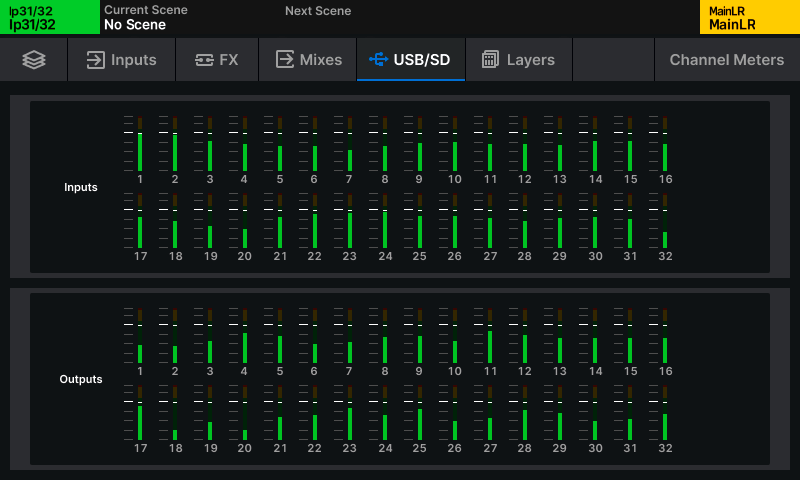

|| METER | USB/SD

Die USB-C Audio/MIDI-Schnittstelle des Qu ist class compliant und entspricht den USB 2.0-Standards. Es wird empfohlen, ein Hochgeschwindigkeits-USB-Kabel für die Verbindung zu verwenden. Je nach Einsatzumgebung kann es auch vorteilhaft sein, ein Kabel mit Ferritkern zu verwenden.

ⓘ Beachten Sie, dass nicht alle USB 3.0-Anschlüsse vollständig abwärtskompatibel zu USB 2.0 sind – für beste Ergebnisse wird daher empfohlen, wenn möglich einen USB 2.0-Anschluss zu verwenden. Wo nicht verfügbar, sollten USB 3.0-Anschlüsse mit xHCI-Hostcontroller-Treibern vermieden werden, da viele bekannt sind, die für das Streaming-Audio verwendete isochrone Übertragungsmethode nicht zu unterstützen.

Verbindung mit einem Mac

Das Qu ist Core Audio-konform, daher wird kein Treiber benötigt, und es erscheint beim Anschluss sowohl als Audio- als auch als MIDI-Gerät.

Verbindung mit einem Windows-PC

Besuchen Sie die Allen & Heath Website (www.allen-heath.com/resources), um den neuesten Qu Windows ASIO/WDM-Treiber herunterzuladen.

Folgen Sie den Anweisungen zur Installation des Treibers, bevor Sie das Qu anschließen.

Verbindung mit anderen Geräten

Es ist möglich, das Qu als Audio/MIDI-Schnittstelle an jedes Gerät anzuschließen, das Class Compliant-Geräte unterstützt, einschließlich Tablets und Smartphones, obwohl nicht alle Geräte getestet und offiziell unterstützt werden können.

USB-Stream-Modus

Die USB-C-Schnittstelle kann im Bildschirm SETUP > Audio > Sync&USB zwischen den Stream-Modi Stereo und Mehrspur umgeschaltet werden.

Der Mehrspur-Modus stellt alle 32 Eingangs- und 32 Ausgangsbuchsen für die Verbindung bereit und ist für die Verwendung mit einer DAW oder bei Verwendung von USB für Insert-Processing vorgesehen.

Der Stereo-Modus verwendet nur die USB-Eingangs- und Ausgangsbuchsen 1&2 und präsentiert sich als Stereo-Gerät zur Kompatibilität mit Tablets und Smartphones für Live-Streaming oder Hintergrundmusik-Wiedergabe oder für eine einfache Stereoaufnahme/-wiedergabe mit einem Computer.

Abtastrate

Die USB-Abtastrate des Qu sollte im Bildschirm SETUP > Audio > Sync&USB eingestellt werden, bevor Programme oder Apps verwendet werden, die auf die USB-C-Verbindung zugreifen.

96 kHz – Höhere Qualität, geringere Latenz, größere Dateien bei Aufnahme, geringere Kanalanzahl auf SD-Karte.

48 kHz – Niedrigere Qualität, höhere Latenz, kleinere Dateien bei Aufnahme, höhere Kanalanzahl auf SD-Karte.

Routing-Hinweise

• Es ist wichtig zu beachten, dass Ausgänge vom Computer USB-Eingang-Buchsen am Qu sind und USB-Ausgang-Buchsen vom Qu Eingänge am Computer sind.
• Der dedizierte Stereo-USB-Kanal am Qu wird immer von den USB-Eingangskanälen 1&2 gespeist.
• Standardmäßig werden die USB-Ausgangskanäle 1&2 vom Main LR Mix gespeist, wobei alle USB-Patchings vollständig zuweisbar sind.
• Bei Verwendung von WDM-Treibern zur Nutzung des Qu für Windows-System-/Standardton sind mehrere Paare von USB-Kanälen verfügbar. Um alle 32 Eingangs- und 32 Ausgangskanäle zu nutzen, muss der ASIO-Treiber mit einem kompatiblen Programm wie einer DAW verwendet werden.
• Wenn das Qu als Standard-Ausgabegerät auf einem Mac ausgewählt wird, werden standardmäßig USB-Kanäle 1&2 verwendet, dies kann jedoch in der Audio-MIDI-Konfiguration geändert werden.
