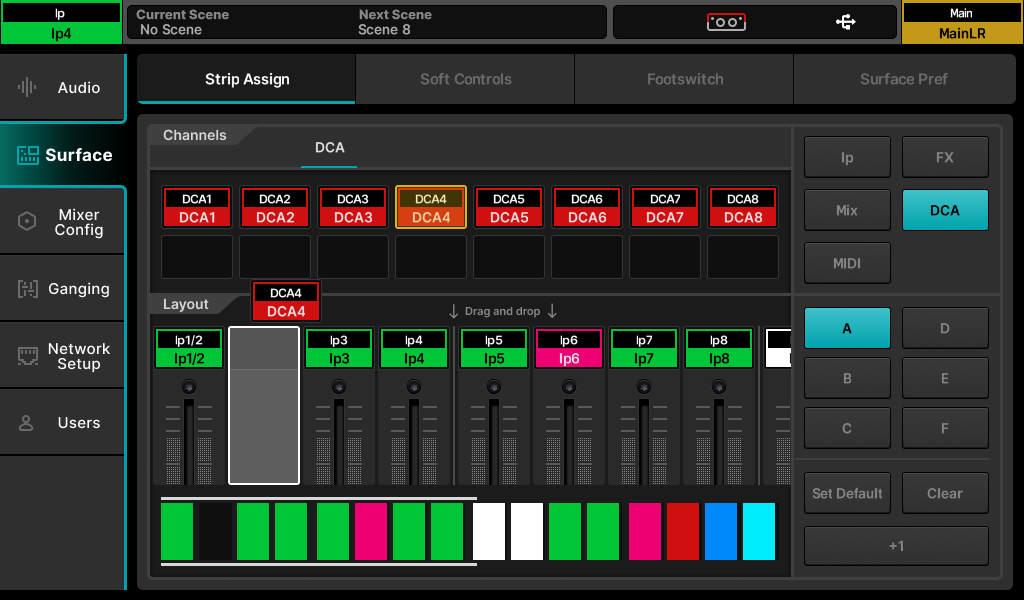

Strip-Zuweisung

Alle Fader-Strips auf dem SQ+ sind frei zuweisbar.

Drücken Sie die Taste „SETUP“ auf dem Bildschirm, tippen Sie auf den Reiter „Surface“ und dann auf den Reiter „Strip Assign“.

• SQ+ Kanäle werden in der oberen Bildschirmhälfte angezeigt. Wählen Sie Kanaltypen durch Berühren der Tasten rechts aus, und verwenden Sie dann die Registerkarten oben, um alle verfügbaren Kanäle dieses Typs anzuzeigen.
• Fader-Strips werden in der unteren Bildschirmhälfte angezeigt. Wählen Sie Ebenen durch Berühren der Tasten rechts oder durch Wechseln der Ebenen auf der Oberfläche aus, ziehen Sie dann nach links oder rechts oder verwenden Sie den Navigationsbereich ganz unten, um alle verfügbaren Fader-Strip-Slots anzuzeigen.
• Um Kanäle Fader-Strips zuzuweisen, berühren und ziehen Sie diese von der oberen Reihe zu einem Fader-Strip in der unteren Reihe.
• Um Zuweisungen zu entfernen, berühren und ziehen Sie sie aus dem Fader-Strip unten nach oben aus dem Bildschirm heraus.
• Berühren und ziehen Sie Kanäle im unteren Bereich, um sie „aufzunehmen“ und einem anderen Strip zuzuweisen. Beachten Sie, dass dies jede bestehende Zuweisung überschreibt.

Es gibt drei Funktionstasten unten rechts auf dem Bildschirm.

• Verwenden Sie die Schaltfläche „Clear“, um eine Ebene vollständig zu löschen.
• Die Schaltfläche „Set Default“ weist die Standard-Kanalstrips der aktuellen Ebene zu.
• Weisen Sie einen einzelnen Strip zu oder tippen Sie einen Strip im unteren Bereich an, um ihn auszuwählen, und tippen Sie dann die Schaltfläche „+1“, um den nächsten logischen Kanalstrip zuzuweisen. Zum Beispiel wird bei Auswahl und Zuweisung des Mono-Eingangskanals 4 durch Drücken der Schaltfläche „+1“ der Mono-Eingangskanal 5 dem nächsten Kanalstrip zugewiesen.

ⓘ FX-Return-Kanäle können Fader-Strips zugewiesen werden, sind jedoch nur sichtbar, wenn sie vom Ausgang der FX-Engine geroutet werden (d. h. auf der Rückseite als „Mix -> Return“ eingestellt sind).

ⓘ Der „Listen“-Bus ist kein Kanaltyp, aber der Mix-Fader oder ein Soft Rotary kann verwendet werden, um die Listen-Lautstärke zu steuern.

Eingangs-Mono/Stereo-Konfiguration

Um Eingangskanäle im gesamten Mischpult als Stereo-Kanäle zu verwenden, müssen sie zuerst in den Stereomodus geschaltet werden.

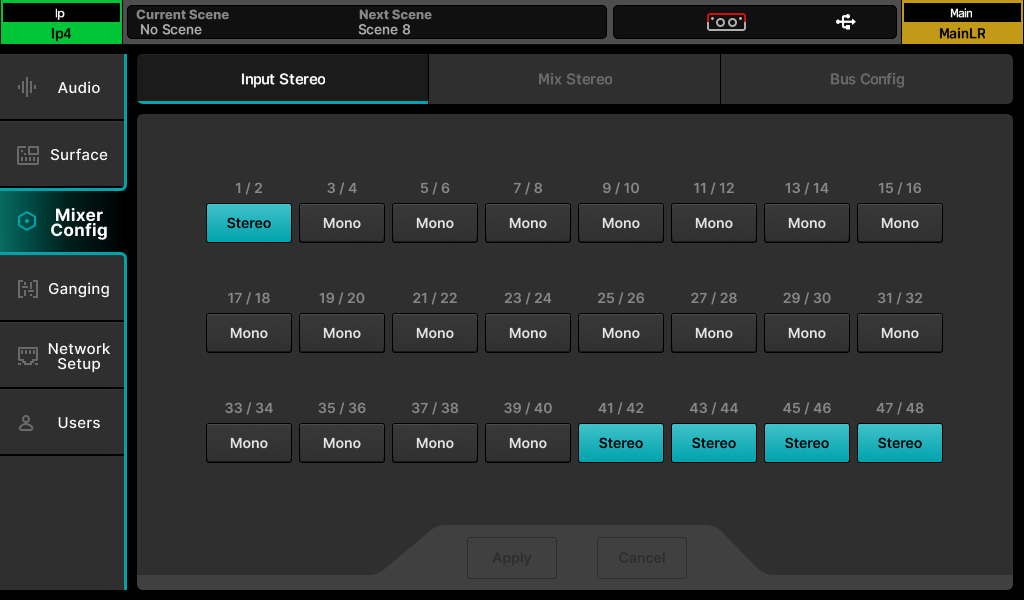

Im „SETUP“-Bildschirm tippen Sie auf den Reiter „Mixer Config“ und dann auf „Input Stereo“.

• Ungerade/gerade Paare von Eingangskanälen können durch Berühren der Schaltfläche „Mono/Stereo“ zwischen Mono- und Stereomodus umgeschaltet werden.
• Tippen Sie auf die Schaltfläche „Apply“, um Änderungen zu übernehmen.
• Tippen Sie auf die Schaltfläche „Cancel“, um Änderungen rückgängig zu machen und den aktuellen Zustand anzuzeigen.

ⓘ Standardmäßig werden Änderungen des Mono/Stereo-Zustands von Eingängen und Mixen beim Szenenabruf durch globale Filter blockiert.

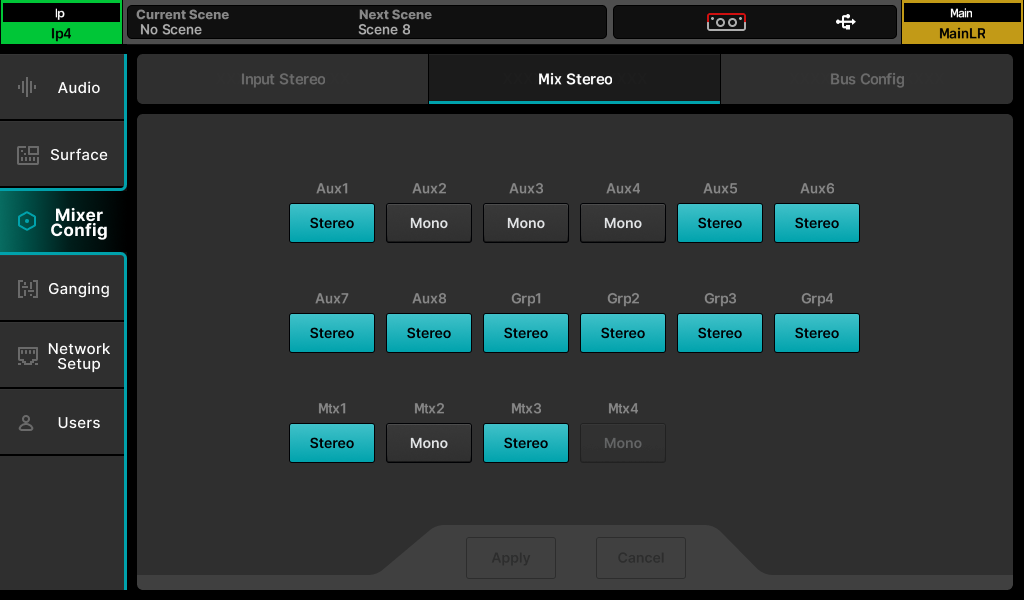

Mix Mono/Stereo-Konfiguration

Mixe können im gesamten Mischpult als Mono- oder Stereo-Kanäle verwendet werden. Im Stereomodus können Signale von Mono-Eingangskanälen gepannt werden, und Stereosignale werden mit Balance-Steuerung in Stereo weitergeleitet. Im Monomodus werden Stereosignale summiert.

Im „SETUP“-Bildschirm tippen Sie auf den Reiter „Mixer Config“ und dann auf „Mix Stereo“.

• Jeder Mix kann durch Berühren der Schaltfläche „Mono/Stereo“ zwischen Mono- und Stereomodus umgeschaltet werden.
• Tippen Sie auf die Schaltfläche „Apply“, um Änderungen zu übernehmen.
• Tippen Sie auf die Schaltfläche „Cancel“, um Änderungen rückgängig zu machen und den aktuellen Zustand anzuzeigen.

ⓘ Standardmäßig werden Änderungen des Mono/Stereo-Zustands von Eingängen und Mixen beim Szenenabruf durch globale Filter blockiert.

Zusätzliche Matrizen –

Das Umschalten jeder der Stereo-Matrizen 1, 2 oder 3 auf Mono aktiviert eine zusätzliche Mono-Matrix, sodass insgesamt bis zu 6 Mono-Matrizen zur Verfügung stehen.

Das Umschalten einer dieser Matrizen zurück auf Stereo entfernt immer zuerst die Mono-Matrix mit der höchsten Nummer.

Verarbeitungs-, Routing- und andere Einstellungen für Mono-Matrix-Kanäle 4-6 werden beim Speichern einer Szene immer gespeichert, auch wenn die Matrix selbst nicht verfügbar ist, weil sie von einer Stereo-Matrix verwendet wird. Auf diese Weise gehen keine Einstellungen verloren, wenn die Matrix wieder verfügbar gemacht wird.

Mix Aux/Group Bus-Konfiguration

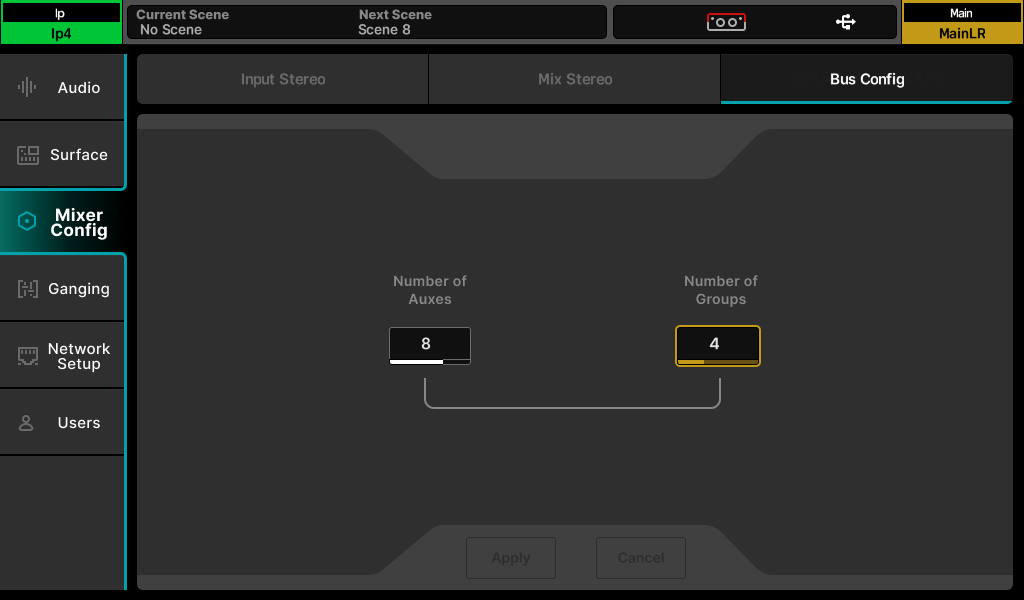

Die 12 Mixe können unter dem Reiter „Bus Config“ im Bereich „Mixer Config“ zwischen Aux- und Gruppenmodi umgeschaltet werden.

• Tippen Sie entweder auf den Wert „Number or Auxes“ oder „Number of Groups“ und passen Sie diesen mit dem Touchscreen-Drehregler an.
• Die Erhöhung der Gruppenzahl verringert die Anzahl der Auxes und umgekehrt.
• Tippen Sie auf die Schaltfläche „Apply“, um Änderungen zu übernehmen.

Auxes werden immer sequenziell den ersten Mix-Tasten zugewiesen, Gruppen folgen danach. Wenn Sie zum Beispiel die Busse als 5 Gruppen und 7 Auxes konfigurieren, sind Auxes 1 bis 7 auf den Mix-Tasten 1 bis 7 und Gruppen 1 bis 5 auf den Mix-Tasten 8 bis 12.

ⓘ Mix-Tasten, die Auxes zugewiesen sind, leuchten blau, wenn sie aktiv sind, und Mix-Tasten, die Gruppen zugewiesen sind, leuchten magenta.

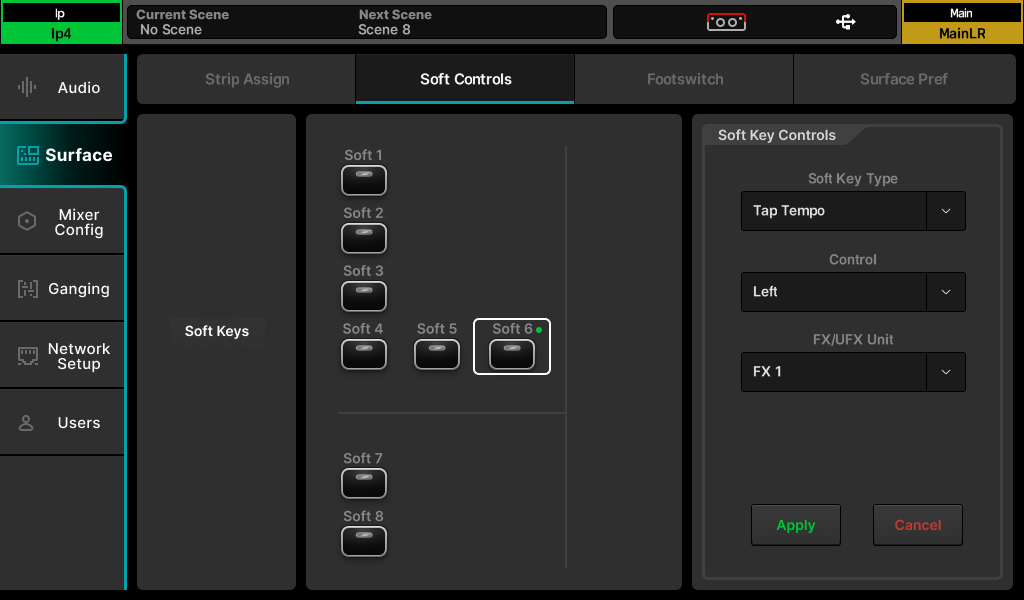

SoftKeys/SoftRotaries

SoftKeys und SoftRotaries ermöglichen es Ihnen, die Steuerungen der Oberfläche des SQ+ anzupassen.

Drücken Sie die Taste „SETUP“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Surface“ und anschließend auf den Reiter „Soft Controls“, um SoftKey- und SoftRotary-Zuweisungen anzuzeigen und anzupassen.

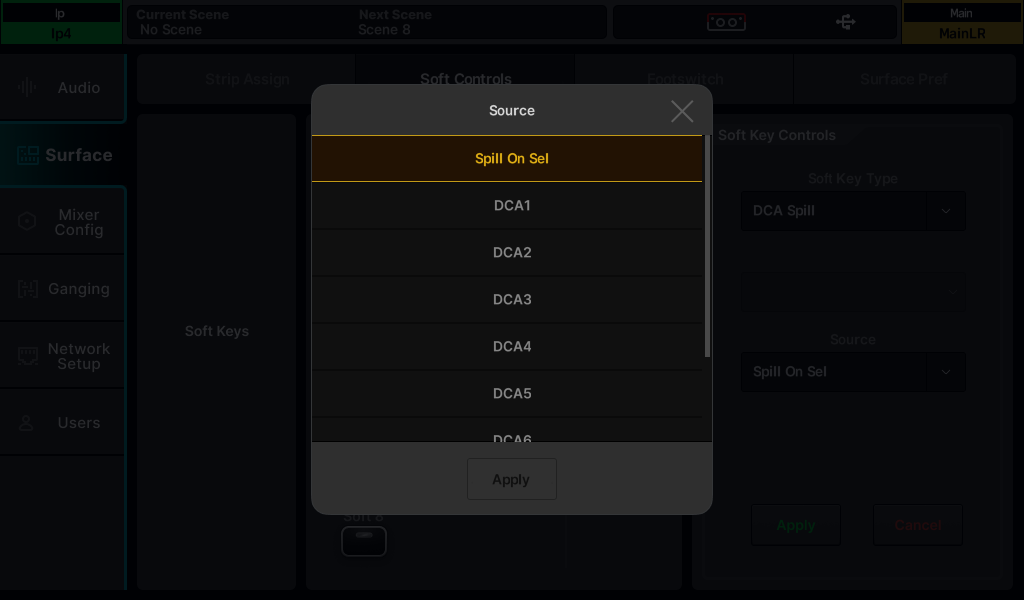

So ändern Sie die Funktion eines SoftKeys oder SoftRotarys:

1. Tippen Sie auf „Soft Keys“ oder „Soft Rotaries“ (SQ6+, SQ7+).
2. Tippen Sie auf eine nummerierte SoftKey- oder SoftRotary-Taste, diese entsprechen der Beschriftung auf der Oberfläche des SQ+ und sind weiß hervorgehoben, wenn sie ausgewählt sind.
3. Tippen Sie auf den Wert des Steuerungstyps und wählen Sie einen Typ aus.
4. Tippen Sie auf den Wert der Steuerungsoption 1 (wenn verfügbar) und wählen Sie eine Option aus.
5. Tippen Sie auf den Wert der Steuerungsoption 2 (wenn verfügbar) und wählen Sie eine Option aus.
6. Bei Soft Rotaries auf SQ6+ und SQ7+ gibt es eine dritte Steuerungsoption, um die Funktion der zugehörigen Taste auszuwählen.
7. Wenn eine Änderung an einer Soft-Steuerung vorgenommen wurde, aber noch nicht übernommen wurde, wird sie mit einem grünen Punkt markiert.
8. Tippen Sie auf die Schaltfläche „Apply“ oder „Cancel“, um Änderungen zu übernehmen oder zu verwerfen.

SoftKeys leuchten je nach Funktion in verschiedenen Farben. Wenn sie einem Tap Tempo zugewiesen sind, blinken sie, um das aktuelle Tempo anzuzeigen.

Jeder SoftRotary verfügt über ein LCD-Display, eine zuweisbare Taste und ist bei Aktivität beleuchtet, wobei die Farbe des Rotaries und der Taste der zugewiesenen Funktion entspricht.

• Das LCD-Display des SoftRotary zeigt beim Einstellen kurzzeitig den Parameterwert an.
• Drücken Sie die Taste „View“ mehrfach, um Funktion und Wert des SoftRotary anzuzeigen.

Fußschalter

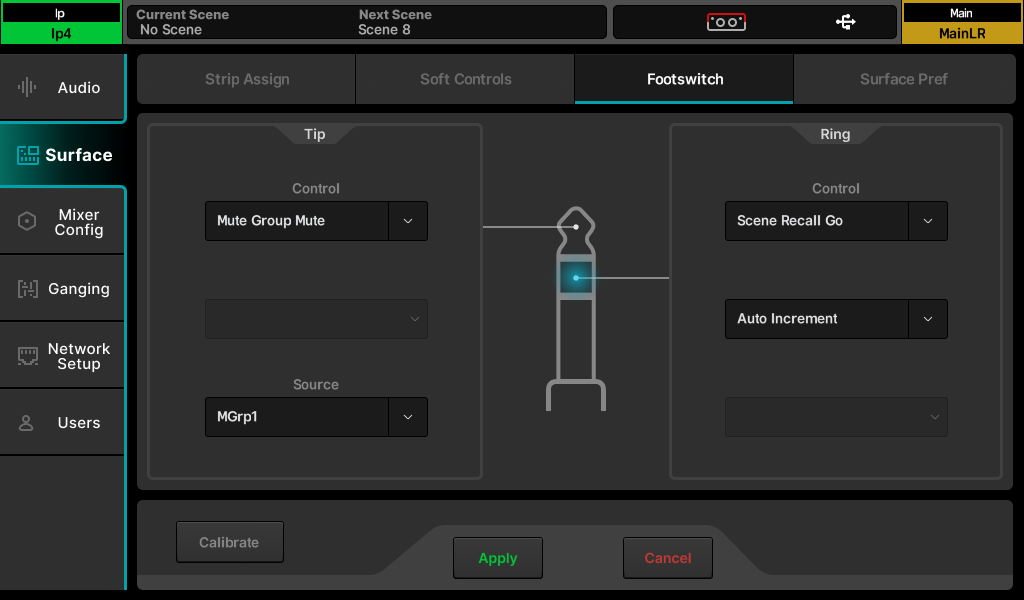

Schließen Sie einen einzelnen oder doppelten, momentanen oder verriegelnden Fußschalter mit einem TS- oder TRS-¼”-Klinkenstecker an die Buchse „FOOT SWITCH“ auf der Rückseite des Mischpults an, um die freihändige Steuerung des SQ+ zu ermöglichen.

Im „SETUP“-Bildschirm tippen Sie auf den Reiter „Surface“ und dann auf den Reiter „Footswitch“, um die Fußschaltereinstellungen und -zuweisungen anzuzeigen und anzupassen.

Beim ersten Anschluss eines Fußschalters tippen Sie auf die Schaltfläche „Calibrate“, um den verwendeten Schaltertyp einzustellen. Folgen Sie den Anweisungen auf dem Bildschirm.

• Einzelne Fußschalter verwenden normalerweise nur die „Tip“-Verbindung.
• Bei einem doppelten Fußschalter müssen Sie möglicherweise ausprobieren, welcher Schalter an Tip oder Ring angeschlossen ist.

Die Optionen für den Schaltertyp sind wie folgt und müssen mit der Fußschalter-Hardware übereinstimmen:

Nicht verwendet = Wählen Sie dies für einen Schalter, den Sie nicht verwenden möchten.

Verriegelnd = Drücken und loslassen zum Einschalten, erneut drücken zum Ausschalten.

Momentan = Drücken und halten zum Einschalten, loslassen zum Ausschalten.

Soft Latch = Ermöglicht die Verwendung eines momentanen Schalters als verriegelnden Schalter.

So weisen Sie einem Fußschalter eine Funktion zu:

1. Tippen Sie auf die Schaltflächen „Tip“ oder „Ring“, um einen Schalter auszuwählen.
2. Tippen Sie auf den Wert des Steuerungstyps und wählen Sie einen Typ aus.
3. Tippen Sie auf den Wert der Steuerungsoption 1 (wenn verfügbar) und wählen Sie eine Option aus.
4. Tippen Sie auf den Wert der Steuerungsoption 2 (wenn verfügbar) und wählen Sie eine Option aus.
5. Tippen Sie auf die Schaltfläche „Apply“ oder „Cancel“, um Änderungen zu übernehmen oder zu verwerfen.

ⓘ Verfügbare Fußschalter-Zuweisungen entsprechen weitgehend denen der SoftKeys.

Oberflächen-Einstellungen

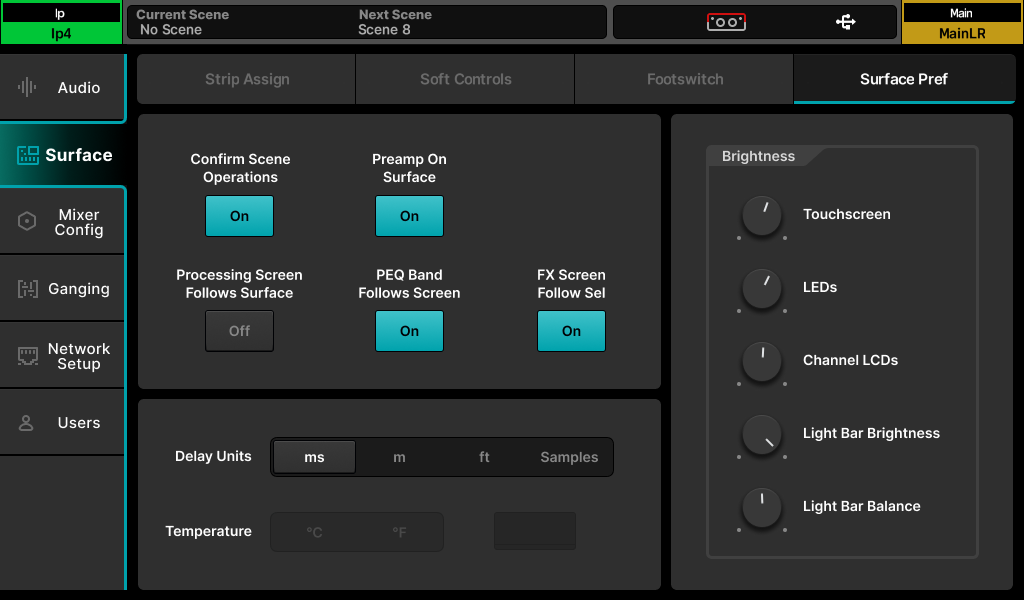

Drücken Sie die Taste „SETUP“, tippen Sie dann auf den Reiter „Surface“ und anschließend auf den Reiter „Surface Pref“, um die Oberflächen-Einstellungen anzuzeigen.

ⓘ Diesen Bildschirm können Sie auch durch Drücken der Taste „Brightness“ auf der „Home“-Seite erreichen.

• Tippen Sie auf die Schaltfläche „Confirm Scene Operations“, um Bestätigungs-Pop-ups beim Überschreiben/Abrufen/Löschen von Szenen zu aktivieren oder zu deaktivieren.
• Tippen Sie auf die Schaltfläche „Preamp On Surface“, um zu wählen, ob der dedizierte Preamp-Drehregler auf der Oberfläche die Vorverstärkerverstärkung steuern kann (wenn „Off“, steuert der Drehregler stattdessen den Trim).
• Tippen Sie auf die Schaltfläche „Processing Screens Follow Surface“, um die Option zu aktivieren oder zu deaktivieren, dass sich die Verarbeitungsbildschirme auf den zuletzt eingestellten Parameter umschalten.
• Tippen Sie auf die Schaltfläche „PEQ Band Follow Screen“, um zu wählen, ob die Bandauswahl auf der Oberfläche der PEQ-Bandauswahl auf dem Bildschirm folgt.
• Tippen Sie auf die Schaltfläche „FX Screen Follow Sel“, um die Auswahl der FX-Einheit im FX-Bildschirm entsprechend der Kanal-Auswahl zu aktivieren oder zu deaktivieren.

ⓘ Die Einstellung „Preamp on surface“ ist nützlich, wenn es eine digitale Aufteilung zwischen zwei Konsolen gibt und Gain-Anpassungen beide beeinflussen würden. Stattdessen ermöglicht sie eine schnelle Anpassung des Trims, der lokal auf der Konsole ist.

ⓘ „FX Screen Follow Sel“ bedeutet, dass die im FX-Bildschirm ausgewählte FX-Einheit der Auswahl von FX-Send und Return sowie jedem Kanal folgt, in dem eine FX-Einheit eingefügt wurde.

Kanalverzögerungs-Steuerungen –

„Delay Units“ ändert die Einheiten, die auf allen Eingangs- und Mix-Verarbeitungsverzögerungen angezeigt werden.

Delay Units = Millisekunden (ms), Meter (m), Fuß (ft), Samples (S)

Da die Schallgeschwindigkeit durch Luft von der Lufttemperatur abhängt, ermöglicht die Auswahl einer Entfernungseinheit die Änderung des Werts „Temperature“. Dieser sollte auf die Umgebungs-Temperatur der Luft eingestellt werden.

Temperatur = -20°C bis +40°C, -4°F bis +104°F

ⓘ Beachten Sie, dass diese Werte außerhalb des Betriebstemperaturbereichs des SQ+ liegen können.

Helligkeit –

Diese Einstellungen steuern jeweils die Helligkeit der Beleuchtung auf dem SQ+.

• Tippen Sie auf einen Parameter-Drehregler und passen Sie diesen mit dem Touchscreen-Drehregler an.

Touchscreen = Die Hintergrundbeleuchtung des Touchscreens

LEDs = Alle LEDs auf der Oberfläche einschließlich Tasten, Kanal- und PAFL-Meter

Channel Strip LCDs = Hintergrundbeleuchtung der LCD-Kanalbenennung

Light Bar Brightness = Helligkeit der integrierten Beleuchtung

Light Bar Balance = Farbe der integrierten Beleuchtung

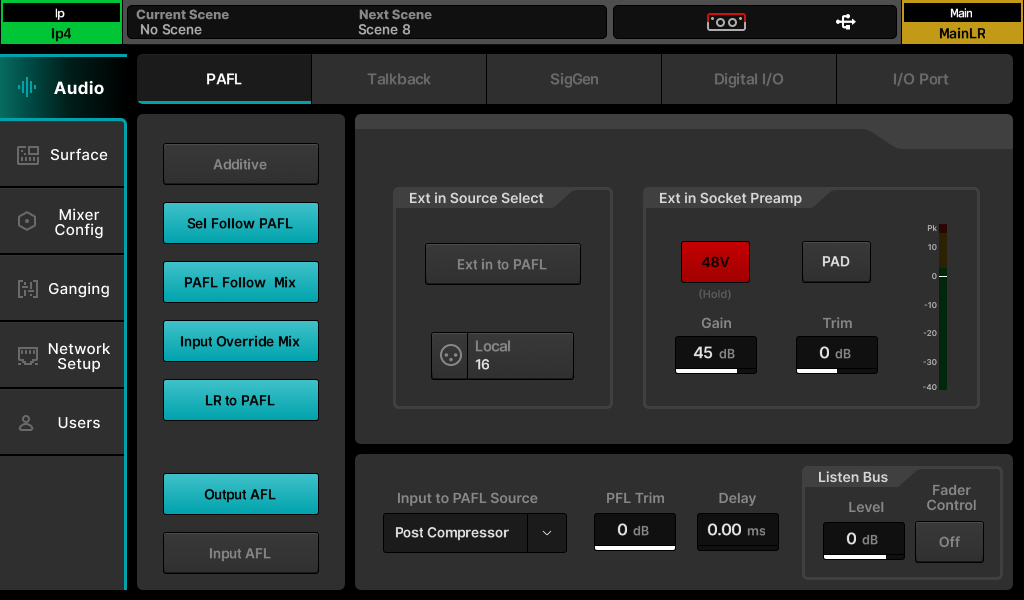

PAFL

Die Pre/After Fade Listen-Einstellungen beeinflussen das Verhalten des PAFL-Busses, der an den Kopfhörerausgang des SQ+ geroutet ist und auf dem 12-Segment-LED-Meter angezeigt wird sowie an das RTA des SQ+ weitergeleitet wird.

Drücken Sie die Taste „SETUP“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ und anschließend auf den Reiter „PAFL“, um die Einstellungen anzuzeigen und anzupassen.

• Tippen Sie auf eine beliebige Taste links im Bildschirm, um eine Option ein- oder auszuschalten.

Additive (Ein) = Ermöglicht das gleichzeitige Routen mehrerer Kanalstrips zum PAFL-Bus.

Sel Follow PAFL (Ein) = Das Drücken einer PAFL-Taste wählt auch den Kanal („SEL“).

PAFL Follow Mix (Ein) = Wenn PAFL auf dem Mix-Kanalstrip aktiv ist, folgt der zum PAFL geroutete Kanal der Mix-Auswahl.

Input Override Mix (Ein) = Das Drücken der PAFL-Taste eines Eingangskanals hebt die Zuweisung eines Mix-Kanals zum PAFL-Bus auf. Das Aufheben der Zuweisung aller Eingangskanäle weist zuvor zugewiesene Mixe wieder zu.

LR to PAFL (Ein) = Wenn keine andere PAFL-Routing aktiv ist, wird der Haupt-LR-Mix an den PAFL-Bus geroutet.

Output AFL (Aus) = Ausgangskanäle, die zum PAFL-Bus geroutet sind, sind Pre-Fade (Pre-Fade Listen)

Output AFL (Ein) = Ausgangskanäle, die zum PAFL-Bus geroutet sind, sind Post-Fade (Post/After Fade Listen)

Input AFL (Aus) = Eingangskanäle, die zum PAFL-Bus geroutet sind, sind Pre-Fade (Pre-Fade Listen)

Input AFL (Ein) = Eingangskanäle, die zum PAFL-Bus geroutet sind, sind Post-Fade (Post/After Fade Listen)

Ext in Quellen-Auswahl und Ext in Preamp/Trim –

Verwenden Sie diese Einstellungen, um einen externen Eingang direkt zum PAFL-Bus zu führen. Die Preamp-Steuerung wird verfügbar, wenn ein lokaler oder entfernter Vorverstärker zugewiesen wurde.

• Verwenden Sie die Schaltfläche „Ext in to PAFL“, um das externe Eingangssignal ein- oder auszuschalten.

ⓘ Diese Funktion ist für die Kommunikation zwischen zwei Systemen gedacht, daher ist sie auch aktiv, wenn der PAFL-Bus zur Überwachung von Kanälen verwendet wird.

Input to PAFL Source Point –

Wählen Sie aus, wo im Kanal das PAFL-Signal bezogen wird.

Post Preamp = Signal wird nur vom Vorverstärker beeinflusst

Post PEQ = Beinhaltet auch DEEP Preamp, HPF, Gate, Insert und PEQ

Post Compressor = Beinhaltet auch Kompressor

Post Delay/AMM = Beinhaltet auch Kanalverzögerung und AMM

ⓘ Beachten Sie, dass die Einstellung „Post Preamp“ die Verarbeitung des DEEP Preamp nicht einschließt.

ⓘ Diese Einstellung bestimmt das Verhalten des 12-Segment-LED-Meters, wenn ein Eingang überwacht wird. Abhängig von der Einstellung der Eingangs-Meterquelle kann dies von der chromatischen Kanalpegelanzeige abweichen.

PFL Trim –

Der PFL-Trim dämpft den Pegel des PFL-Signals, das zum PAFL-Bus geleitet wird. Er beeinflusst nicht AFL.

PFL Trim = -24dB bis 0dB

Delay –

Die PAFL-Verzögerung kann verwendet werden, um den PAFL-Bus zeitlich anzupassen, wenn in einer Live-Sound-Umgebung der natürlich verzögerte Schall eines Soundsystems gleichzeitig mit dem ansonsten sofortigen Signal an Kopfhörern oder Monitoren zu hören ist, was Phasenprobleme oder hörbare Verzögerungen verursachen kann.

PAFL-Bus-Verzögerung = 0ms bis 682,6ms

Listen Level –

Der Listen-Bus wird vom PAFL-Signal gespeist und kann an eine Ausgangsbuchse gepatcht werden. Die Listen-Lautstärke beeinflusst den Ausgangspegel dieses Busses.

Listen Level = -Inf bis +10dB

Schalten Sie „Listen Bus Fader Control“ auf „Ein“, um die Listen-Lautstärke mit dem Fader des Mix-Kanalstrips zu steuern.

In diesem Modus leuchtet die „LR“-Mix-Taste ständig rot, kann aber weiterhin verwendet werden, um Sends auf den Fadern zum Haupt-LR-Mix anzuzeigen.

ⓘ Wenn der Fader des Mix-Kanalstrips zur Steuerung der Listen-Lautstärke verwendet wird, werden die Tasten „MUTE“, „SEL“ und „PAFL“ weiterhin verwendet, um den aktuell ausgewählten Mix stummzuschalten, auszuwählen oder PAFL zu aktivieren.

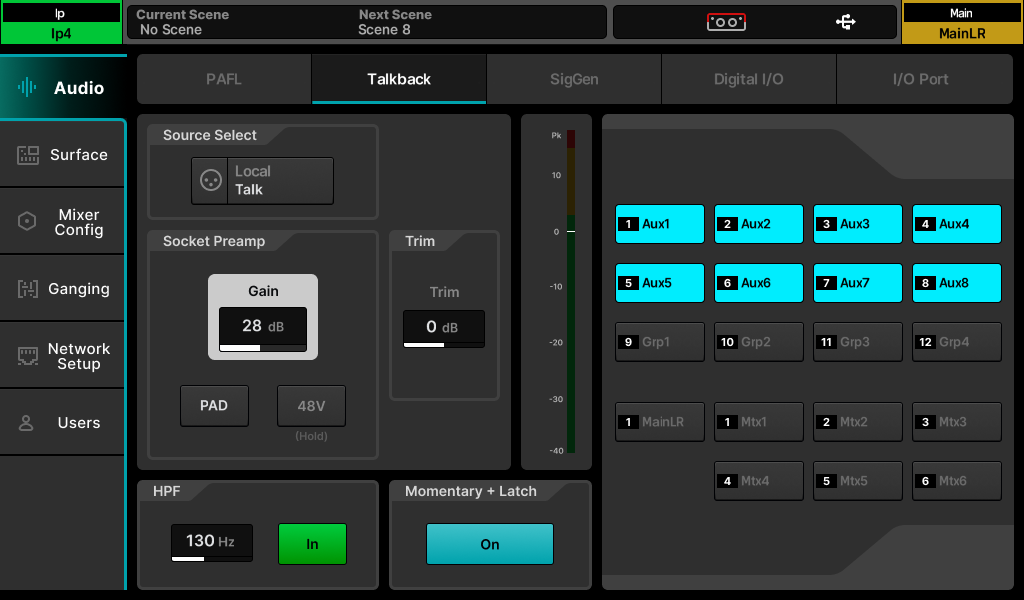

Talkback-Einstellungen

Talkback ermöglicht es dem Techniker, über die Audioausgänge zu kommunizieren.

Wenn die Taste „TALK“ gedrückt wird, wird die Talkback-Quelle an alle zugewiesenen Mixe geroutet.

ⓘ Der Talkback-Ausgang kann auch von der Registerkarte „Monitor Out“ im Bildschirm „I/O“ an jede Ausgangsbuchse geroutet werden. Dieser Ausgang respektiert den „TALK“-Schalter und ist nützlich für einen dedizierten Talkback-Lautsprecher oder die Verwendung mit einem ME-System.

Drücken Sie die Taste „SETUP“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ und anschließend auf den Reiter „Talkback“, um die Talkback-Einstellungen anzuzeigen und anzupassen.

• Quelle, Vorverstärker und Trim-Einstellungen sind dieselben wie im Bereich PROCESSING/Preamp und können auf die gleiche Weise angepasst werden.
• Ebenso funktioniert der HPF wie bei jedem Eingangskanal im Bereich PROCESSING/HPF.
• Tippen Sie auf die Taste „On“ für momentanes + verriegelndes Verhalten, um den Verriegelungsmodus der „TALK“-Taste zu aktivieren. In diesem Modus schaltet ein kurzer Tastendruck „TALK“ Talkback ein oder aus, die Taste funktioniert jedoch weiterhin als momentane Taste, wenn sie während des Sprechens gehalten und dann losgelassen wird.
• Tippen Sie auf eine beliebige Mix-Zuweisungstaste, um den Talkback-Feed für diesen Mix ein- oder auszuschalten.

ⓘ Beachten Sie, dass die lokale „TALK“-Buchse als zusätzlicher Eingang verwendet werden kann. Wenn „TALK“ einem Eingangskanal zugewiesen ist, ändern sich die Vorverstärker-Einstellungen im Processing-Bildschirm für diesen Kanal auch in den Talkback-Einstellungen und umgekehrt. Dasselbe gilt, wenn eine andere Quelle als die lokale „TALK“-Buchse als Talkback-Quelle zugewiesen wird. Der HPF und Trim sind jedoch unabhängig und nur für die Talkback-Funktion verwendet.

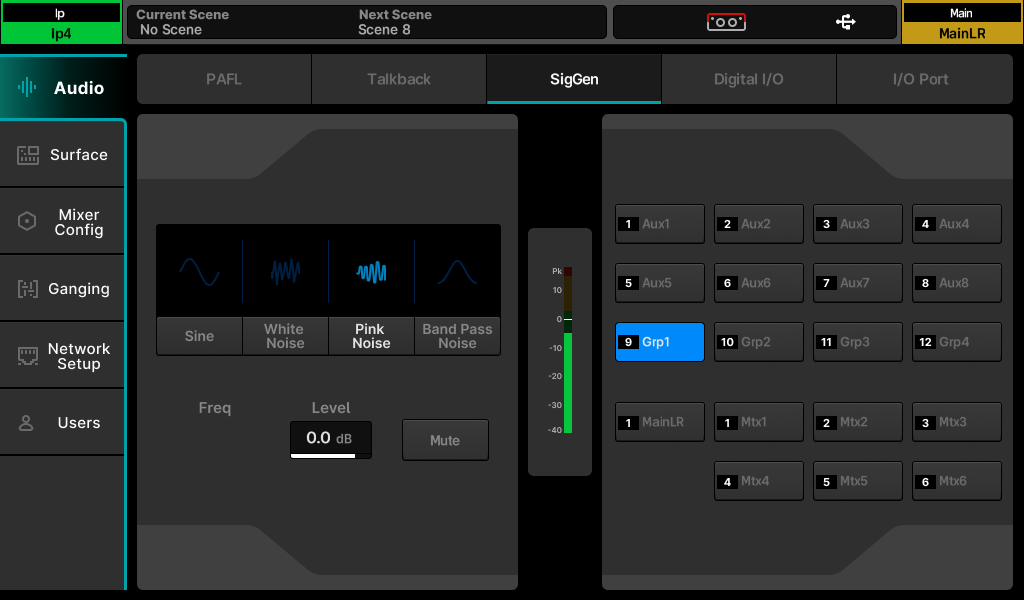

Signalgenerator

Der Signalgenerator kann verwendet werden, um ein Signal an einen Mix zu senden, um Pegel einzustellen, oder in Verbindung mit einem RTA und einem Messmikrofon, um die Frequenzgang eines Systems zu überprüfen.

Drücken Sie die Taste „SETUP“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ und anschließend auf den Reiter „SigGen“, um die Einstellungen des Signalgenerators anzuzeigen und anzupassen.

• Tippen Sie auf den Wert „Signal Type“, um einen Signaltyp auszuwählen.

Signaltyp = Sinus, Weißes Rauschen, Rosa Rauschen, Bandpass-Rauschen

• Tippen Sie auf den Wert „Frequency“ (wenn verfügbar) und verwenden Sie den Touchscreen-Drehregler zur Anpassung.

Frequenz = 20Hz bis 20kHz

• Tippen Sie auf den Wert „Level“ und verwenden Sie den Touchscreen-Drehregler zur Anpassung.

Pegel = -72dB bis +18dB

• Tippen Sie auf die Schaltfläche „Mute“, um das Signal stummzuschalten oder zu aktivieren.
• Tippen Sie auf eine beliebige Mix-Zuweisungstaste, um den Signalgenerator einem Mix zuzuweisen oder die Zuweisung aufzuheben.

ⓘ Der Signalgenerator kann auch von jedem Eingangskanal verwendet werden. Wählen Sie „Signal Generator“ in „Source Select“ im Bereich PROCESSING/Preamp.

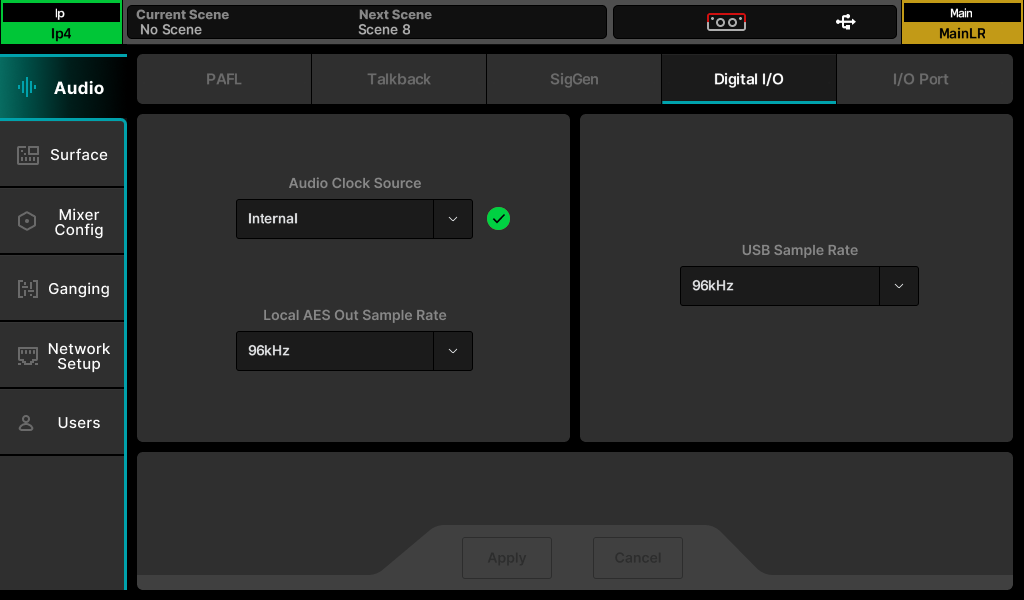

Audio-Clock-Synchronisation und AES/USB/SQ-Drive-Samplerate

Drücken Sie die Taste „SETUP“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ und anschließend auf den Reiter „Digital I/O“, um Audio-Clock-Quelle, AES- und USB/SQ-Drive-Samplerate-Optionen anzuzeigen.

Audio-Clock-Quelle –

• Tippen Sie auf den Wert „Audio Clock Source“, um eine Quelle auszuwählen.

Intern = Synchronisation mit der internen Audio-Clock.

SLink = Synchronisation mit einem digitalen Taktsignal, das am SLink-Port empfangen wird.

I/O-Port = Synchronisation mit einem digitalen Taktsignal, das am Port einer angeschlossenen Optionskarte empfangen wird.

• Tippen Sie auf die Schaltfläche „Apply“, um Änderungen zu übernehmen.

Bei erfolgreicher Synchronisation wird rechts neben der Quellenauswahl ein grünes Häkchen angezeigt. Wenn kein geeignetes Taktsignal empfangen wird, erscheint rechts ein rotes Kreuz und eine Warnung in der SQ+-Titelleiste oben auf dem Bildschirm. In diesem Fall fällt das SQ+ auf die interne Audio-Clock zurück.

• Bei Verwendung des SQ+ als eigenständiges System mit oder ohne Erweiterungseinheiten sollte „Internal“ als Clock-Quelle ausgewählt sein.
• Beim Anschluss an ein anderes System oder ein Drittanbieter-Audionetzwerk (wie Dante oder Waves) sollte eine einzelne Clock-Quelle im Netzwerk bestimmt werden, und alle anderen Einheiten sollten sich direkt oder über verbundene Geräte daran synchronisieren.

ⓘ Das SQ+ läuft intern immer mit 96kHz, auch wenn die Clock-Quelle, mit der es synchronisiert ist, mit 48kHz läuft.

ⓘ Probleme mit der Clock können hörbare Klicks und Knackgeräusche im Audio verursachen.

Lokale AES-Ausgangs-Samplerate –

Die Samplerate des digitalen AES-Ausgangs kann bei Bedarf geändert werden.

• Tippen Sie auf den aktuellen Samplerate-Wert und wählen Sie eine Option aus.

AES-Ausgangs-Samplerate = 44,1kHz, 48kHz, 88,2kHz, 96kHz

• Tippen Sie auf die Schaltfläche „Apply“, um Änderungen zu übernehmen.

USB-Samplerate –

Die Samplerate-Einstellung gilt sowohl für USB-B als auch für SQ-Drive und kann zwischen 96kHz (keine Samplerate-Konvertierung) und 48kHz (Samplerate-Konvertierung aktiviert) umgeschaltet werden.

Die Konvertierung erfolgt zwischen dem Kern und der USB-B- oder SQ-Drive-Verbindung, sodass das SQ+ alle Verarbeitungen weiterhin mit 96kHz ausführt, egal welcher Modus gewählt ist.

ⓘ Die Auswahl des 48kHz-Modus ermöglicht die Aufnahme und Wiedergabe von bis zu 32 Kanälen mit SQ-Drive. Weitere Informationen finden Sie im Abschnitt „SQ-Drive Mehrspuraufnahme und Wiedergabe“ dieses Handbuchs.

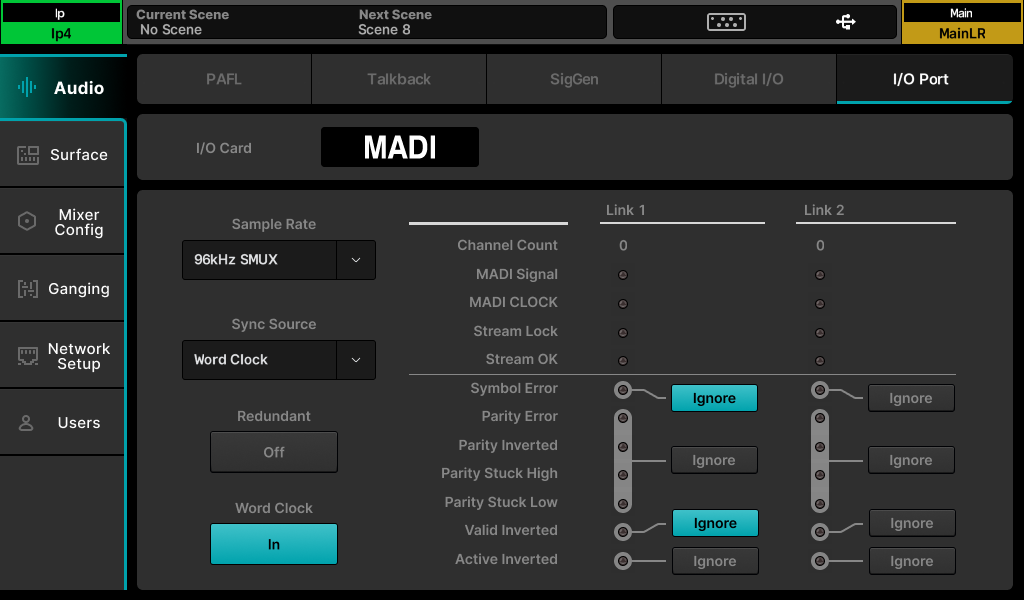

I/O-Port (Optionskarten)

Für den SQ+-I/O-Port sind mehrere Optionskarten verfügbar. Diese ermöglichen es dem SQ+, mit Drittanbieter-Audioprotokollen zu kommunizieren oder bieten einen zusätzlichen SLink-Port.

ⓘ Vor dem Einbau prüfen Sie bitte die SQ+-Firmware-Release-Notes, um sicherzustellen, dass die Optionskarte von der aktuell auf dem SQ+ laufenden Firmware-Version unterstützt wird.

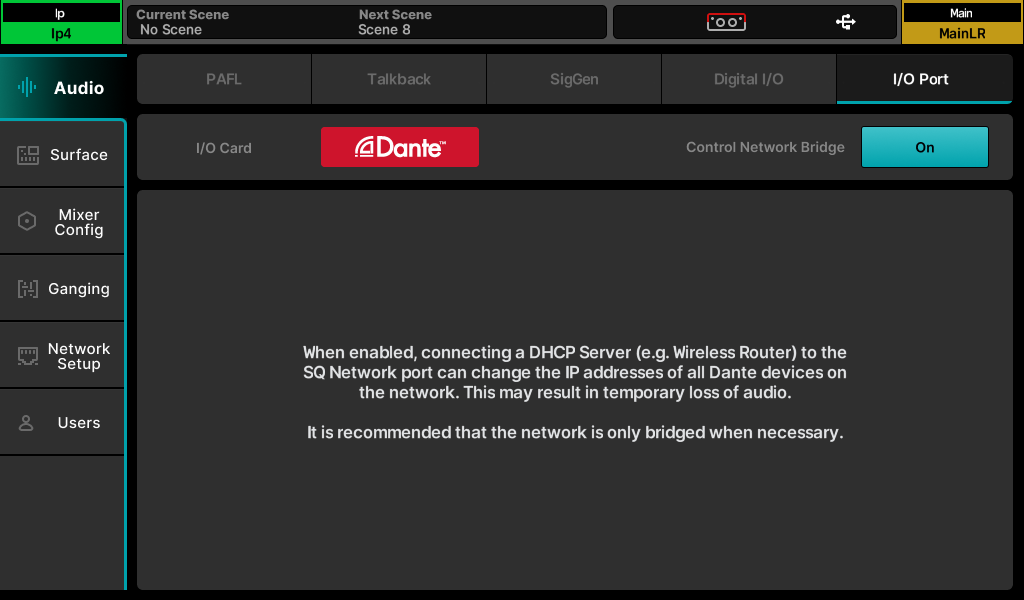

Um I/O-Port-Einstellungen anzuzeigen und anzupassen, drücken Sie die Taste „SETUP“ auf dem Bildschirm, tippen Sie auf den Reiter „Audio“ und dann auf den Reiter „I/O Port“.

Dieser Bildschirm zeigt Informationen und Einstellungen für die derzeit angeschlossene Optionskarte an. Er enthält auch den Schalter „Control Network Bridge“.

Wenn die Control Network Bridge eingeschaltet ist, ist die Optionskarte intern (gebrückt) mit dem Netzwerkport des SQ+ verbunden. Die Control Network Bridge dient nur der Steuerungsübertragung, da der Netzwerkport des SQ+ im Gegensatz zum SLink-Port oder den Ports der Dante- und Waves-Optionskarten nicht für Audioverbindungen verwendet werden kann.

ⓘ Beachten Sie, dass das Einschalten der Control Network Bridge bei bestimmten Setups Probleme verursachen kann. Details zu diesen potenziellen Problemen werden im unteren Bereich des Bildschirms angezeigt und sollten vor dem Brücken des Netzwerks berücksichtigt werden.

SLink-Optionskarte –

Die SLink-Optionskarte bietet einen zusätzlichen SLink-Port für jedes SQ-Pult.
Sie hat exakt dieselbe Funktionalität wie der eingebaute Port, arbeitet jedoch unabhängig, sodass zwei verschiedene Protokolle im selben System betrieben werden können.

ⓘ Der Schalter „Control Network Bridge“ beeinflusst die SLink-Optionskarte nicht, da der SLink-Port für die direkte Verbindung zu anderen Pulten oder Erweiterungen mit Layer-2-Protokollen gedacht ist.

Dante-Optionskarte –

Die Dante-Optionskarten bieten entweder eine 32x32- oder 64x64-Kanalverbindung zu einem 96kHz- oder 48kHz-Dante-Netzwerk.

Beim Patchen von/zu dem I/O-Port mit installierter Dante-Karte patchen Sie zwischen dem SQ+-Kern und dem Dante-Modul. Weitere Patchings zwischen der Optionskarten-Modul und anderen Geräten im Netzwerk müssen mit dem Dante-Controller durchgeführt werden.

Die „Control Network Bridge“ ermöglicht es einem Computer, der mit dem Dante-Netzwerk verbunden ist, auch das SQ+ mit SQ+MixPad oder MIDI über TCP/IP zu steuern, oder einem Computer, der mit dem Netzwerkport des SQ+ verbunden ist, Dante Controller auszuführen und Patching- oder Geräteeinstellungen anzupassen.

ⓘ Über den Netzwerkport des SQ+ wird kein Audio übertragen.

Besuchen Sie die Audinate-Website (www.audinate.com), um mehr über Dante zu erfahren und Software wie Dante Controller und Dante Virtual Soundcard (DVS) herunterzuladen.

Waves-Optionskarte –

Die Waves-Optionskarte bietet eine 64x64-Kanalverbindung zu einem Waves SoundGrid-Netzwerk, das entweder mit 96kHz oder 48kHz läuft.

Beim Patchen von/zu dem I/O-Port mit installierter Waves-Karte patchen Sie zwischen dem SQ+-Kern und dem Waves-Modul. Weitere Patchings zwischen der Optionskarten-Modul und dem Computer oder anderen Geräten im Netzwerk müssen mit der Waves-Software (SoundGrid Studio) durchgeführt werden.

Die „Control Network Bridge“ ermöglicht es einem Computer, der mit dem SoundGrid-Netzwerk verbunden ist, auch das SQ+ mit SQ+MixPad oder MIDI über TCP/IP zu steuern.

Beachten Sie, dass es mit eingeschalteter Control Network Bridge möglich sein kann, zu versuchen, SoundGrid-Audio über den Netzwerkport des SQ+ zu übertragen, das System jedoch nicht auf diese Weise verwendet werden sollte und jede Verbindung, die Audio überträgt, direkt an die Ports der Optionskarte angeschlossen werden sollte.

Besuchen Sie die Support-Website von Waves (www.waves.com/support) für weitere Informationen zu Waves SoundGrid und zum Herunterladen der für die Verwendung der Waves-Optionskarte erforderlichen Anwendungen und Treiber.

MADI-Optionskarte –

Die MADI-Optionskarte bietet eine 64x64-Kanalverbindung zu anderer MADI-Ausrüstung über 2 Eingangs- und 2 Ausgangslinks. Sie kann entweder mit 96kHz oder 48kHz laufen, mit oder ohne Redundanz.

Im 96kHz-Betrieb können auf jedem Ein- oder Ausgangslink bis zu 32 Kanäle verwendet werden, bei 48kHz bis zu 64 Kanäle pro Link, wie folgt:

Der Word-Clock-BNC-Anschluss auf der Optionskarte kann als Eingang oder Ausgang konfiguriert werden, und die Sync-Quelle kann Word Clock oder einer der Eingangslinks sein.

ⓘ Um das SQ+ auf die MADI-Sync-Quelle zu takten, muss die Audio-Clock-Quelle des SQ+ ebenfalls auf „I/O Port“ eingestellt sein.

Informationen zum MADI-Stream für jeden Link werden rechts neben den Haupteinstellungen angezeigt, einschließlich Fehleranzeige. Wenn ein Fehler im Stream erkannt wird, wird eingehendes Audio stummgeschaltet, daher gibt es eine Option, diese Fehler zu ignorieren, um die Kompatibilität mit Drittanbieter-Geräten zu erhöhen.

ⓘ Ignorieren Sie Stream-Fehler nur, wenn dies unbedingt erforderlich ist, und prüfen Sie die Audioqualität bei niedrigem Pegel, da ein Fehler im Stream zu digitalem Rauschen in voller Lautstärke an den Ausgängen führen kann.

DCA Spill

Die DCA-Spill-Funktion ermöglicht es, alle Mitglieder einer DCA vorübergehend auf Kanalstrips und Ebenen anzuzeigen, anstelle des aktuellen Kanalstrip-Layouts.

Mitglieder werden immer in der Listenreihenfolge angezeigt, wobei die DCA selbst auf dem letzten Kanalstrip liegt. Die Arbeit mit Kanälen im Spill-Zustand ist dann wie die Arbeit mit dem Standard-Kanalstrip-Layout.

Es gibt zwei Möglichkeiten, eine DCA zu „spillen“, entweder direkt oder über die Funktion „Spill On Select“.

Eine einzelne DCA spillen –

Weisen Sie einem SoftKey zu, eine bestimmte DCA zu spillen, oder setzen Sie eine Soft-Rotary-Taste auf „Spill“, wenn der Soft-Rotary auf „DCA Level Fader“ eingestellt ist.

Drücken Sie die Taste, um die DCA sofort zu spillen. Der SoftKey blinkt, und die gespielte DCA wird neben dem aktuell ausgewählten Mix auf dem Bildschirm angezeigt.
Um den Spill zu beenden, drücken Sie entweder die Taste erneut oder die (blinkende) „SEL“-Taste auf dem DCA-Kanalstrip.

Spill on select –

Weisen Sie einem SoftKey „Spill On Sel“ zu. Wenn er gedrückt wird, leuchtet er auf, um anzuzeigen, dass Spill on Select aktiv ist, und ein zweiter Druck deaktiviert die Funktion.
Wenn aktiv, führt das Drücken der „SEL“-Taste eines DCA-Kanalstrips dazu, dass diese DCA gespilt wird.
Um den Spill zu beenden, drücken Sie die (blinkende) „SEL“-Taste auf dem angezeigten DCA-Kanalstrip.

ⓘ Das Deaktivieren von Spill on Select beendet automatisch jeden aktuellen Spill.

Eingangs-Gruppierung

Mit der Gruppierung können Verarbeitungs- und Routing-Eigenschaften über mehrere Eingangskanäle verknüpft werden. Änderungen an verknüpften Eigenschaften eines Mitglieds der Gruppe wirken sich gleichzeitig auf alle anderen Mitglieder derselben Gruppe aus.

Das SQ+ verfügt über 8 Gruppen mit jeweils bis zu 12 Mitgliedern.

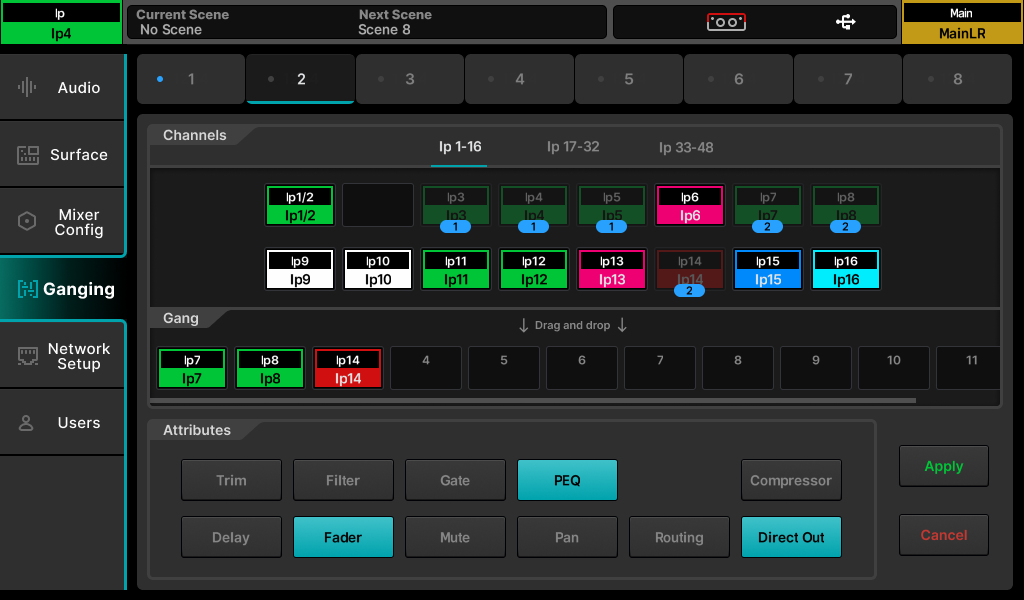

Um die Gruppierung einzurichten, drücken Sie die Taste „SETUP“ auf dem Bildschirm und tippen Sie dann auf den Reiter „Ganging“.

• Wählen Sie eine Gruppe mit den Zahlen oben auf dem Bildschirm aus.
• Ziehen Sie Eingangskanäle aus der Kanalliste in die Gruppe. Verwenden Sie die drei Registerkarten im Bereich Kanäle, um alle verfügbaren Eingangskanäle anzuzeigen. Ziehen Sie im Gruppenbereich nach links und rechts, um alle verfügbaren Slots zu sehen.
• Tippen Sie auf Attribut-Schaltflächen, um verknüpfte Attribute für die ausgewählte Gruppe ein- oder auszuschalten.
• Tippen Sie auf die Schaltfläche „Apply“, um die Gruppe zu erstellen.

Folgende Attribute können durch eine Gruppe verknüpft werden:

Trim = Post Preamp Trim

Filter = HPF Ein/Aus und Frequenz

Gate = Alle Gate-Parameter

PEQ = Alle PEQ-Parameter

Kompressor = Alle Kompressor-Parameter

Delay = Kanal-ms-Verzögerung

Fader = Eingangs-Fader zum Haupt-LR-Pegel

Mute = Kanal-Stummschaltung

Pan = Kanal-Pan/Balance zum Mix

Routing = Zuweisungen und Send-Pegel zum Mix

Direkt-Ausgang = Direkt-Ausgangspegel

Netzwerkkonfiguration

Für die Verwendung von Steuerung über Ethernet, wie drahtlose Steuerung oder MIDI über TCP/IP, muss das SQ+ als Gerät in einem Netzwerk verbunden sein.

Mit Standardeinstellungen verbindet sich das SQ+ automatisch mit jedem Netzwerk, das DHCP zur IP-Adresszuweisung verwendet, und wird von allen Apps auf Geräten im selben Netzwerk erkannt.

In manchen Situationen ist es notwendig oder sinnvoll, eine statische IP-Adresse zu verwenden. Die statischen Einstellungen sollten nur verwendet werden, wenn Sie das Netzwerk, mit dem Sie sich verbinden, vollständig verstehen.

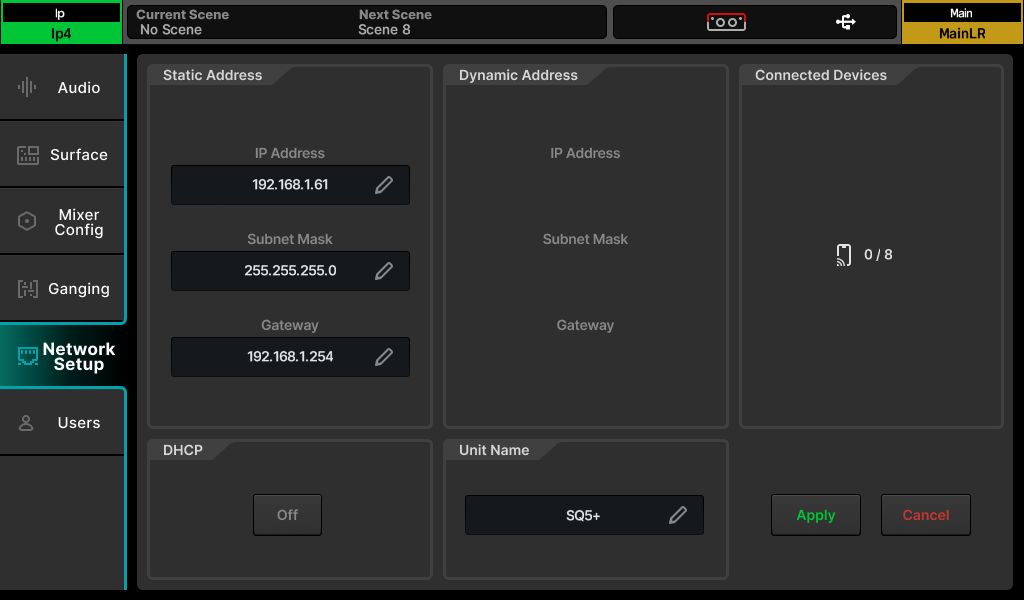

Drücken Sie die Taste „SETUP“ auf dem Bildschirm und tippen Sie dann auf den Reiter „Network Setup“, um die Netzwerkeinstellungen anzuzeigen und anzupassen.

• Tippen Sie auf die Schaltfläche „DHCP Ein/Aus“, um den DHCP-Modus ein- oder auszuschalten. Dynamische Adresswerte werden angezeigt, wenn DHCP aktiviert ist und dem SQ+ eine Adresse zugewiesen wurde. Statische Einstellungen können nicht geändert werden, wenn DHCP aktiviert ist.
• Wenn keine Adresse über DHCP zugewiesen wird, weist das SQ+ sich selbst eine Adresse mit einer Auto-IP-Funktion zu. In diesem Fall wird am Ende der Adresse ein Sternchen („*“) angezeigt.
• Tippen Sie auf einen der statischen Netzwerkwerte, um neue Werte einzugeben.
• Tippen Sie auf den Wert „Unit Name“, um den Namen des SQ+ zu ändern (wie er von anderen Geräten im Netzwerk, einschließlich Apps, gesehen wird).
• Tippen Sie auf die Schaltfläche „Apply“ oder „Cancel“, um Änderungen zu übernehmen oder zu verwerfen.
• Der Abschnitt „Connected Devices“ zeigt an, wie viele Remote-Apps verbunden sind. Bis zu 3 Instanzen von SQ+MixPad können verbunden sein, mit maximal 8 Verbindungen insgesamt, einschließlich aller SQ+4You-Apps.

ⓘ Beim Einsatz eines drahtlosen Routers oder Access Points verbinden Sie den „Network“-Port des SQ+ unbedingt mit einem verfügbaren „LAN“-Port. Die Netzwerk-„Lnk“-LED am SQ+ leuchtet auf, um Netzwerkaktivität anzuzeigen.

Benutzerberechtigungen

Zusätzlich zum Admin-Benutzer kann das SQ+ bis zu 10 weitere Benutzer haben, jeweils mit individuellen Berechtigungen, Passwörtern, Szenenzugriff und Benutzerszenen (die beim Login geladen werden).

Diese Benutzer können sich sowohl direkt am SQ+ als auch mit jedem Client verbinden, der remote mit dem SQ+ verbunden ist, wie den SQ+MixPad- und SQ+4You Remote-Apps. Dadurch können mehrere Benutzer gleichzeitig auf verschiedenen Geräten angemeldet sein.

Drücken Sie die Taste „SETUP“ auf dem Bildschirm und tippen Sie dann auf den Reiter „Users“, um Benutzer einzurichten und zu konfigurieren.

ⓘ Die Benutzerverwaltung und Berechtigungen können nur im Admin-Modus durchgeführt werden.

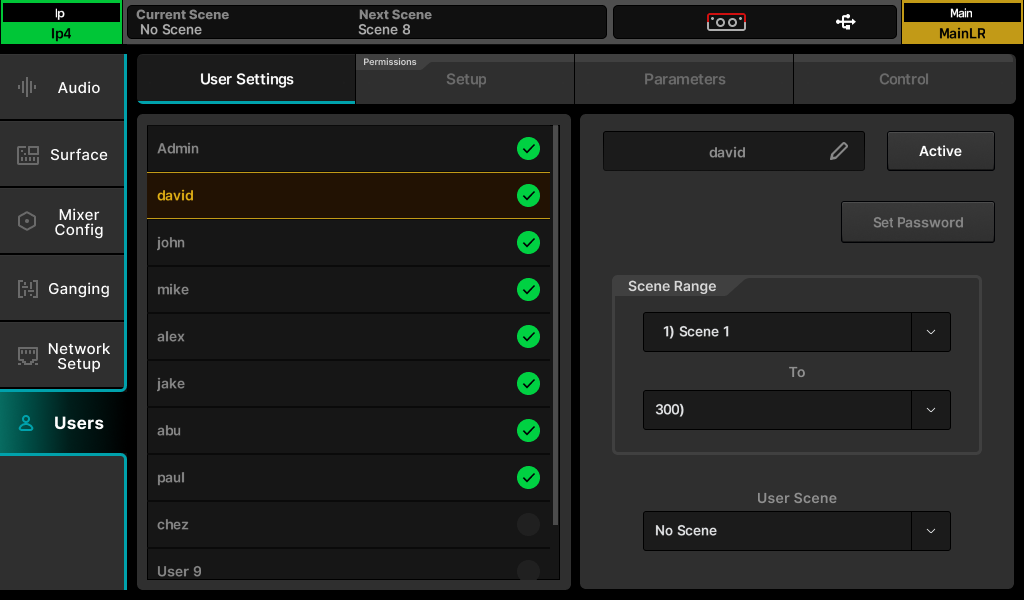

Um Benutzereinstellungen und Berechtigungen zu ändern, wählen Sie zuerst einen Benutzer aus der Liste links aus. Änderungen gelten nur für diesen Benutzer, daher ist die Benutzerliste in allen Registerkarten sichtbar, um Benutzer schnell zu vergleichen und Berechtigungen jederzeit zu ändern.

Benutzereinstellungen –

• Tippen Sie auf das Textfeld mit dem Benutzernamen, um den Namen zu ändern.
• Tippen Sie auf die Schaltfläche „Inactive“, um den Benutzer zu aktivieren (die Schaltfläche ändert sich zu „Active“ und ein Häkchen erscheint in der Liste).
• Tippen Sie auf die Schaltfläche „Set Password“, um ein Passwort für den Benutzer festzulegen oder zu ändern. Dieses Passwort wird beim Login und beim Sperren des Pults verwendet.

ⓘ Der Admin-Benutzer ist immer aktiv und hat uneingeschränkten Zugriff auf alle Einstellungen des Mischpults.

ⓘ Um ein Passwort zu entfernen, legen Sie ein leeres Passwort für den Benutzer fest.

• Verwenden Sie „Scene Range“, um einen Bereich von Szenen auszuwählen, auf die der Benutzer Zugriff hat (Standard ist der gesamte Bereich von 300 Szenen).
• Wenn gewünscht, tippen Sie auf den Wert „User Scene“, um eine Szene auszuwählen, die beim Login des Benutzers geladen wird.

ⓘ Beim mehrmaligen Login als derselbe Benutzer (z. B. wenn das SQ+ am Ende des Tages ausgeschaltet wurde und der gleiche Benutzer am nächsten Tag erneut einloggt), wird ein Pop-up angezeigt, in dem entschieden wird, ob das SQ+ seinen vorherigen Zustand abruft oder die „User Scene“ erneut geladen wird.

Benutzerberechtigungs-Bibliothek –

Mit einem der zehn Benutzer ausgewählt, zeigt das Drücken der Taste „LIBRARY“ die Benutzerberechtigungs-Bibliothek an. Werksvoreinstellungen sind als Ausgangspunkt und für schnelle Einrichtung enthalten, aber Sie können auch eigene Benutzer-Presets speichern und laden.

• Wählen Sie ein Preset und tippen Sie auf „Recall“, um die Berechtigungseinstellungen auf den aktuell ausgewählten Benutzer anzuwenden.
• Tippen Sie auf „User“, um die Benutzerbibliothek zu öffnen, in der Sie eigene Presets verwalten können.

ⓘ Die Benutzerberechtigungs-Bibliothek kann nicht aufgerufen werden, wenn der Admin-Benutzer ausgewählt ist, da der Admin nicht von der Nutzung von Parametern oder Funktionen blockiert werden kann.

Berechtigungen –

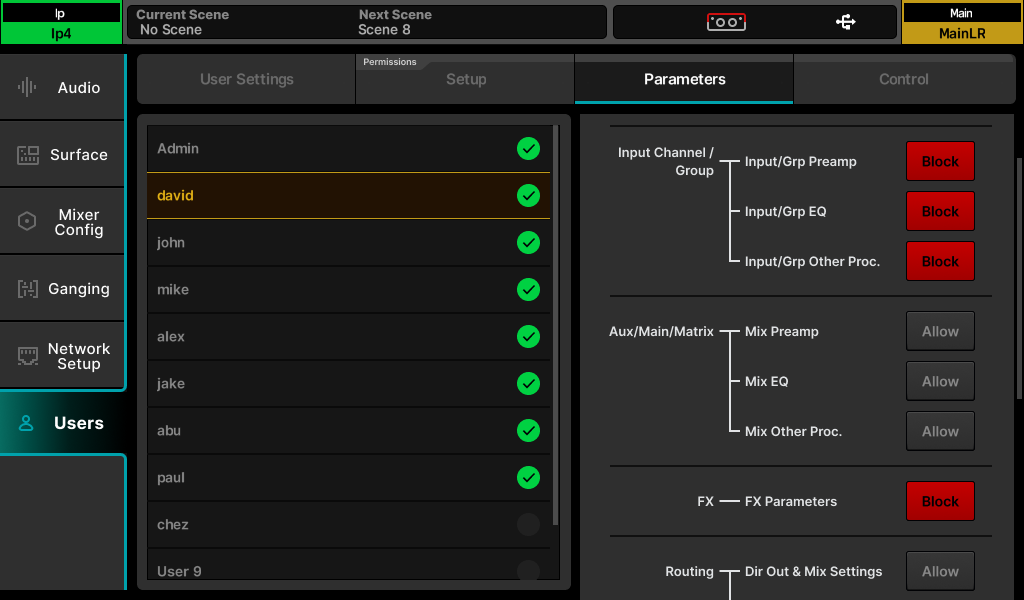

Durch Tippen auf die Registerkarten „Setup“, „Parameters“ oder „Control“ werden Listen von Parametern und Funktionen angezeigt, die pro Benutzer auf „Allow“ oder „Block“ gesetzt werden können.

• Tippen Sie auf die Schaltfläche „Allow“/„Block“ rechts, um den Zugriff umzuschalten.

Verfügbare Benutzerberechtigungen –
