Anschlüsse

Lokale Eingänge

Mono Mikrofon/Line (XLR) – Diese sind nummeriert und nehmen ein symmetrisches Mikrofon- oder Line-Pegelsignal entgegen. Gain, Pad und 48V Phantomspeisung werden digital gesteuert.

Talkback (XLR) – Identisch mit den Mono Mikrofon/Line Eingängen. Gedacht für die Kommunikation vom Mischpultplatz aus, kann aber auch als zusätzlicher Eingang verwendet werden.

ST1, ST2 (1/4” TRS Klinke) – Als Stereo-Paare beschriftet, können diese auch als Mono Line-Pegel symmetrische Eingänge genutzt werden.

ST3 (TRS Mini-Klinke) – An der Oberfläche des SQ+ befindet sich dieser Anschluss, der mit einer Line-Pegelquelle verwendet werden kann, wie einem tragbaren Mediaplayer, Laptop, Tablet oder Smartphone, über ein Standard-Stereo-Miniklinkenkabel.

Lokale Ausgänge

Mono Line (XLR) – Line-Pegel Ausgänge zum Senden von Mixen oder Direkt-Ausgängen. Diese sind nummeriert und frei zuweisbar. Bei Werkseinstellungen wird der LR-Mix auf 11&12 gesendet, wie beschriftet.

A/B Mono Line (1/4” TRS Klinke) – Zwei zuweisbare Line-Pegel-Ausgänge, ausgeführt als symmetrische Klinkenbuchsen.

AES digital (XLR) – Stereo-Digitalausgang mit mehreren verfügbaren Abtastraten. Zur Verbindung mit Geräten mit digitalem Eingang.

Kopfhörer (1/4” TRS Klinke) – An der Oberfläche des SQ+, mit dedizierter Lautstärkeregelung. Wird vom PAFL-Bus gespeist.

SLink

Digitales Mehrkanal-Audio (etherCON) – Zur Erweiterung des SQ+ mit Allen&Heath Everything I/O-Erweiterungen. Der Modus wechselt automatisch zwischen dSnake/ME, DX und gigaACE/GX Protokollen.

ⓘ SLink unterstützt keine mehreren Protokolle auf einer einzigen Verbindung.

ⓘ Überprüfen Sie SLink Verbindungen, um die unterstützten Konfigurationen für die aktuelle Firmware zu sehen.

USB

SQ-Drive – An der Oberfläche des SQ+. Kann verwendet werden, um USB-Sticks, portable HDDs oder SSDs anzuschließen. Wird zum Speichern und Abrufen von Daten, Firmware-Updates sowie für Stereo- oder Mehrspur-Audioaufnahme und Wiedergabe genutzt.

USB-B – Zum Anschluss an einen Windows- oder Mac-Computer, um das integrierte 32x32 Audio- und MIDI-Interface zu nutzen.

ⓘ Siehe den Abschnitt SQ-Drive und USB-B für weitere Informationen.

Netzwerk

Dies wird verwendet, um das SQ+ mit einem WLAN-Router, Access Point, lokalen Netzwerk oder direkt mit einem Gerät zu verbinden, sodass das SQ+ Steuerdaten senden und empfangen kann. Für die Verwendung mit Allen & Heath SQ+ Apps und für MIDI über TCP/IP.

I/O Anschluss

Zum Anschluss von SQ Optionskarten, die Erweiterungen und Konnektivität über Allen&Heath (SLink) oder Drittanbieterprotokolle (einschließlich Dante, Waves und MADI) ermöglichen.

ⓘ Siehe www.allen-heath.com für alle verfügbaren Optionskarten.

Fußschalter

Schließen Sie einen einzelnen oder doppelten, momentanen oder rastenden Fußschalter an und verwenden Sie ihn zur Steuerung von Funktionen wie Mutes, Tap Tempo oder Szenenwechseln.

ⓘ Siehe den Abschnitt Einrichtung für weitere Informationen.

Patchen

I/O Patchen ermöglicht es, Eingangskanäle von jedem Eingangsbuchse zu speisen und Ausgabebuchsen von jedem Direkt-, Mix- oder FX-Ausgang zu speisen. Es ist auch möglich, Signale im System ohne Kanalbearbeitung über Tie Lines zu routen.

Es gibt zwei Möglichkeiten, Eingangsbuchsen zu Eingangskanälen zu patchen: entweder im Preamp-Bereich des Kanalbearbeitungsbildschirms oder im I/O-Bildschirm. Für das Patchen mehrerer Eingangskanäle ist der I/O-Patchbildschirm am einfachsten, der auch für alle Ausgangspatches verwendet wird.

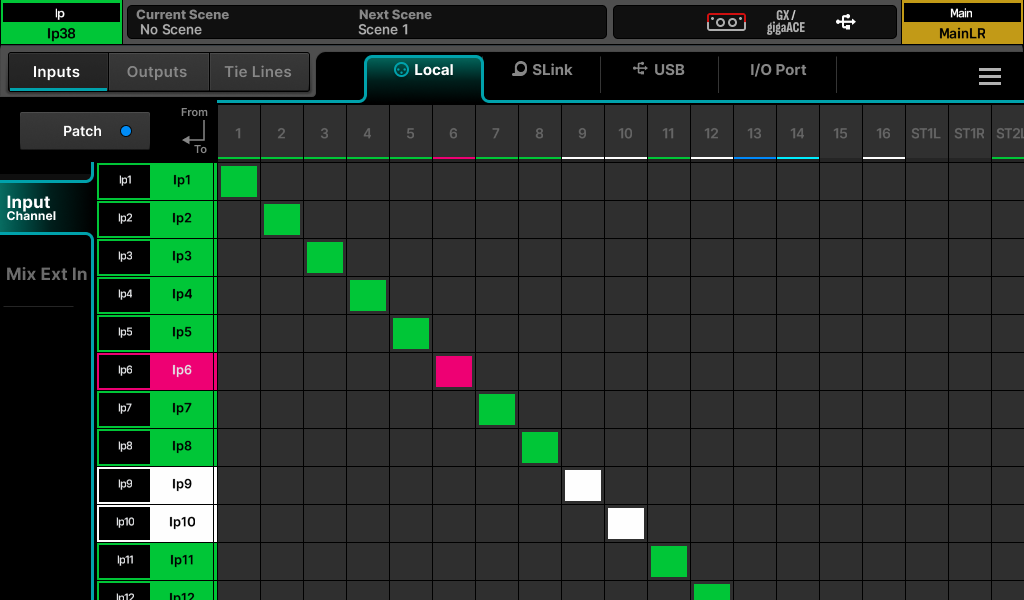

Drücken Sie die ‘I/O’ Bildschirmtaste, um die Patchmatrix anzuzeigen. Dies ist ein Raster von Patchblöcken, wobei jeder Block einen Kreuzungspunkt darstellt.

Patchen

• Wählen Sie oben links 'Eingänge', 'Ausgänge' oder 'Tie Lines' und tippen Sie dann auf einen der Reiter links, um das anzuzeigende Patchraster auszuwählen:

‘Eingänge’ > ‘Eingangskanal’ = Patchen von Eingangsbuchsen oben zu Eingangskanälen des SQ+ links zum Mischen.
‘Eingänge’ > ‘Mix Ext In’ = Patchen von Eingangsbuchsen oben direkt in einen Mix des SQ+ links (ohne Bearbeitung, Pegel- oder Mute-Steuerung).
‘Ausgänge’ > ‘Mix Outs’ = Patchen von Mix-Ausgängen des SQ+ links (LR, Aux, Gruppe, Matrix) zu beliebigen Ausgangsbuchsen oben.
‘Ausgänge’ > ‘IP Direct Outs’ = Patchen von Direkt-Ausgängen der Eingangskanäle links zu beliebigen Ausgangsbuchsen oben.
‘Ausgänge’ > ‘FX Returns’ = Patchen von FX-Return-Kanälen im SQ+ (dem „wet“ FX-Signal) links zu beliebigen Ausgangsbuchsen oben.
‘Ausgänge’ > ‘Monitor Out’ = Patchen von PAFL-, Talkback- und Listen-Ausgängen im SQ+ links zu beliebigen Ausgangsbuchsen oben.
‘Tie Lines’ = Direktes Patchen von beliebigen Eingangsbuchsen links zu beliebigen Ausgangsbuchsen oben (ohne Bearbeitung, Pegel- oder Mute-Steuerung).

• Beim Patchen von Eingängen werden die Eingangsbuchsen oben in der Matrix angezeigt und der Zielkanal (im SQ+ Kern) links.
• Beim Patchen von Ausgängen wird die Quelle (vom SQ+) links in der Matrix angezeigt und die Ausgangsbuchsen oben.
• Beim Patchen von Tie Lines werden die Eingangssignale links und die Ausgangsziele oben angezeigt.
• Berühren und ziehen Sie das Raster auf dem Bildschirm, um mehr Eingangs- und Ausgangskanäle zu sehen.

Patchen einer Quelle zu einem Ziel –

• Tippen Sie auf die ‘Patch’ Taste oben links im Patchmatrix-Bildschirm, um das Patchen zu aktivieren.
• Tippen Sie auf einen Patchblock in der Matrix, um einen Patch zu erstellen oder zu löschen.
• Verfügbare Patchblöcke sind grau und werden mit Kanalfarbe ausgefüllt, wenn gepatcht.

ⓘ Wenn eine Buchse bereits verwendet wird, kann eine Bestätigungs-Popup erscheinen. Dies kann im Menü oben rechts im Bildschirm deaktiviert werden.

• Derzeit nicht verfügbare Patchblöcke, z. B. wenn keine Verbindung besteht, sind gestreift, aber Patchen kann trotzdem durchgeführt werden und wird aktiviert, sobald eine Verbindung hergestellt ist.

• Eingangs- oder Ausgangsbuchsen, die gerade verwendet werden, zeigen eine farbige Indikationslinie unter der Buchsennummer.

ⓘ Der Patch-Schalter wird automatisch deaktiviert, wenn der I/O Bildschirm verlassen wird. Er kann im Menü oben rechts im I/O Bildschirm vollständig deaktiviert werden.

ⓘ Alle Patches zu einem derzeit nicht verbundenen Gerät werden aktiv, sobald das Gerät verbunden ist.

Input Channel Patch Bibliotheken –

Das Drücken der ‘LIBRARY’ Taste an der Oberfläche, wenn der Reiter ‘Eingangskanal’ unter ‘Eingänge’ aktiv ist, zeigt die IP-Kanal Patch-Bibliotheken an.

Diese können verwendet werden, um Eingangskanal-Patches für verschiedene Setups zu speichern und abzurufen und bieten eine schnelle Methode, den gesamten Eingangspatch für virtuelle Soundchecks zu wechseln.

Für eine schnelle Einrichtung sind Werkspresets für One-to-One-Patching von jedem Eingangstyp vorhanden.

ⓘ Eingangsbibliotheken speichern und rufen alle Eingangs-Patches ab, nicht nur für den aktuell ausgewählten Eingangsbuchsentyp.

Lokale Buchsen

Die lokalen Ein- und Ausgangsoptionen im I/O-Bildschirm entsprechen den analogen Ein- und Ausgangsbuchsenbezeichnungen am SQ+.

SLink Buchsen

Der SLink Anschluss ist kompatibel mit den Protokollen dSnake, DX und gigaACE/GX. Er wechselt automatisch zwischen diesen Protokollmodi, abhängig von der erkannten Verbindung. Verschiedene Protokolle über eine einzige Verbindung werden nicht unterstützt.

Das aktuelle SLink Protokoll/Modus wird jederzeit oben auf dem Bildschirm angezeigt.

Überprüfen Sie SLink Verbindungen für die vollständige Liste der unterstützten Konfigurationen.

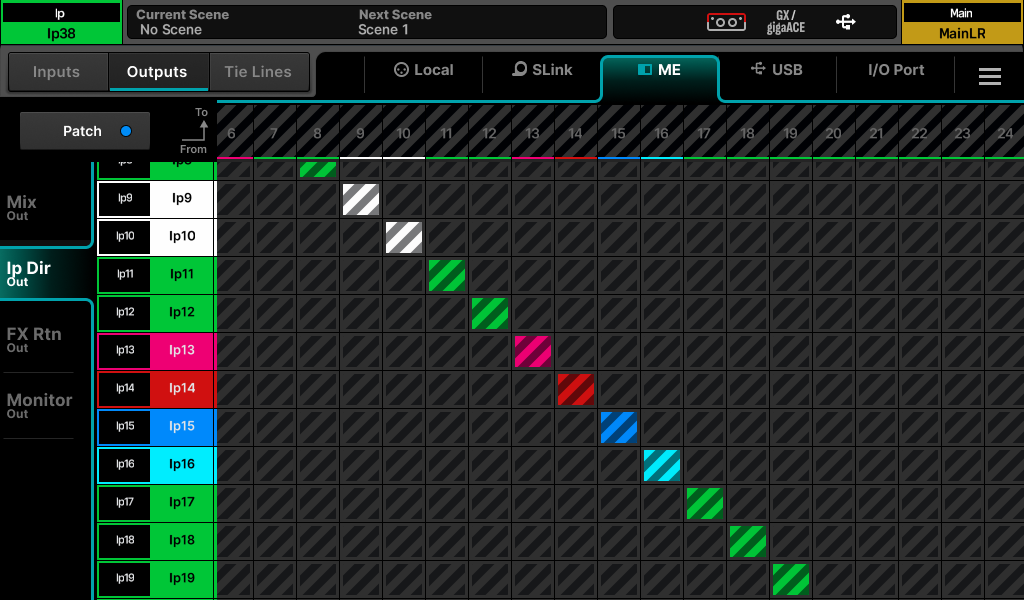

ME Systeme

ME-U, ME-1 und ME-500 Geräte verwenden das dSnake Protokoll und können entweder direkt angeschlossen werden, an die Monitor- oder Expander-Anschlüsse eines AR2412 oder AB168, oder an den DX2/ME Anschluss eines GX4816.

Das ME Patchen wird auf jeden SLink Anschluss angewendet, der das dSnake Protokoll verwendet, was der SLink Anschluss, eine SLink Optionskarte oder beide gleichzeitig sein können.

ⓘ ME-U und ME-1 Geräte können insgesamt 40 Kanäle aufnehmen, ME-500 Geräte akzeptieren 16 Mono- oder Stereo-Kanäle.

ⓘ Stereo-Kanäle werden im SQ+ in den Mixer-Konfigurationseinstellungen festgelegt und sollten bei Verwendung von ME-500 Geräten auf ungerade/gerade Kanalpaare gepatcht werden.

ⓘ ME-500 Geräte weisen automatisch die ersten 16 Stereo- oder Mono-Quellen, die sie empfangen, den 16 verfügbaren Tasten zu.

USB-B und SQ-Drive Kanäle

USB-Ausgänge werden gleichzeitig an den USB-B Anschluss und SQ-Drive gesendet.

USB-Eingänge stammen von USB-B, es sei denn, SQ-Drive wird für Stereo- oder Mehrkanal-Wiedergabe verwendet, dann werden alle USB-Eingangsbuchsen automatisch von SQ-Drive gespeist.

Siehe den Abschnitt SQ-Drive und USB-B für weitere Informationen zum Streaming und zur Aufnahme von Audio.

I/O Port Kanäle

Der I/O Port dient zum Patchen zu und von SQ Optionskarten, die im I/O Port eingebaut sind.

Der aktuelle Optionskartentyp wird jederzeit oben auf dem Bildschirm angezeigt.

ⓘ Beachten Sie, dass beim Patchen zu einer Optionskarte wie Dante oder Waves nur der SQ+ Kern zur Optionskarte gepatcht wird. Weitere Patchvorgänge zwischen Geräten sind dann meist erforderlich.

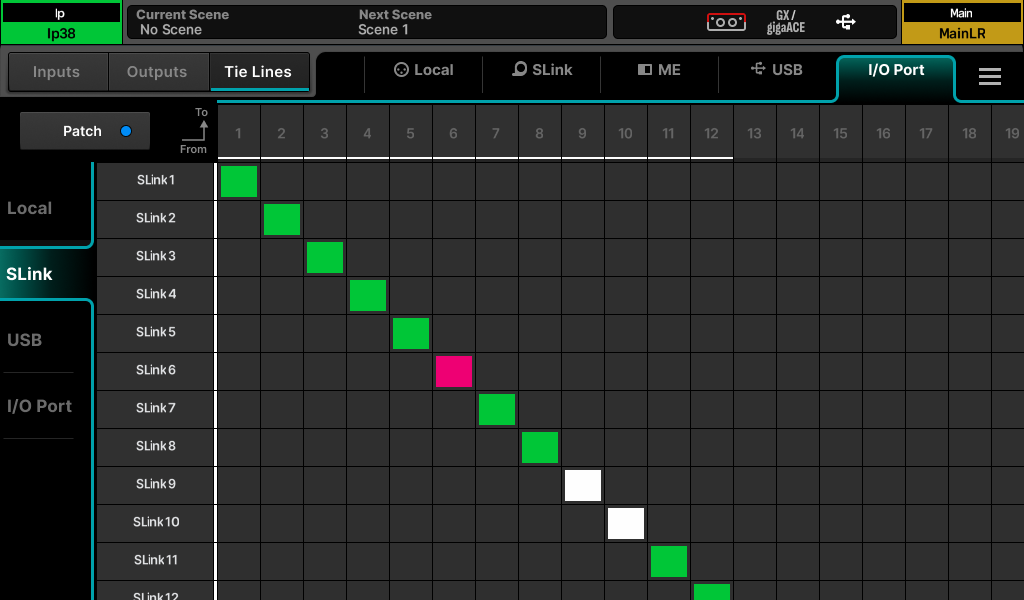

Tie Lines

Tie Lines werden verwendet, um Verbindungen direkt von jeder Eingangsbuchse zu jeder Ausgangsbuchse zu patchen, ohne die Kanalbearbeitung, das Mischen oder die Pegelsteuerung im Kern zu verwenden.

Sie unterscheiden sich von den direkten Eingangs-Ausgängen, die von den 48 Eingangskanälen kommen und Bearbeitung enthalten können.

Alle möglichen Eingangsbuchsen werden links und alle möglichen Ausgangsbuchsen oben angezeigt.

Tie Lines ermöglichen es, Audio direkt von jeder verfügbaren Eingangsquelle zu einem oder mehreren Ausgängen zu senden und haben viele Anwendungen, einschließlich:

• Senden von unbearbeitetem (nach der analogen Vorverstärkerbuchse) Audio, während gleichzeitig bearbeitetes Audio von einem direkten Eingangsausgang gesendet wird (z. B. bei Mehrspuraufnahmen und gleichzeitiger Nutzung eines ME Personal-Monitoring-Systems).
• Einrichten digitaler Splits für Front of House und Monitor- oder Broadcast-Setups.
• Senden eines Umgebungsmikrofons (nicht in einem Mix benötigt) an USB oder Optionskarte zur Aufnahme, ohne einen Eingangskanal zu belegen.

ⓘ Um Vorverstärker-Einstellungen für Buchsen, die nicht Eingangskanälen zugewiesen sind, bei Szenenwechseln zu schützen, blockieren Sie „Tie Line Only Preamps“ in den Global- oder Scene Recall-Filtern.

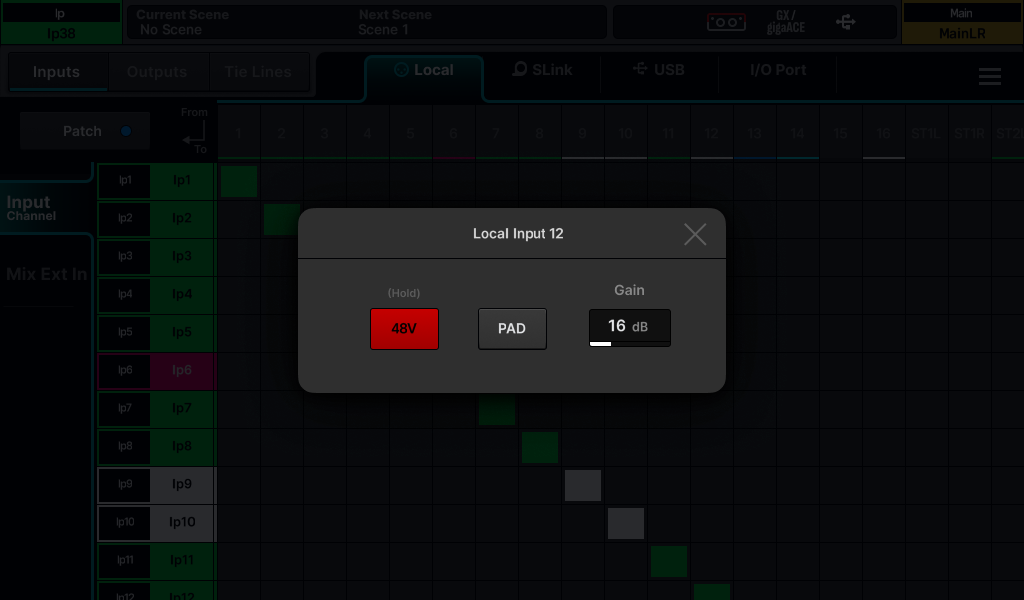

Buchsensteuerung

Das Berühren einer Buchsennummer oben in der Patchmatrix öffnet das Buchsensteuerungs-Popup mit folgenden Optionen für angeschlossene lokale oder Expander-Buchsen.

Analoger Eingang = 48V, Pad und Gain

AES Eingang = SRC-Bypass Option

Alle Ausgangsbuchsen = Polarität (Invertieren)

AES Ausgang = Ausgangsabtastrate
