Routing

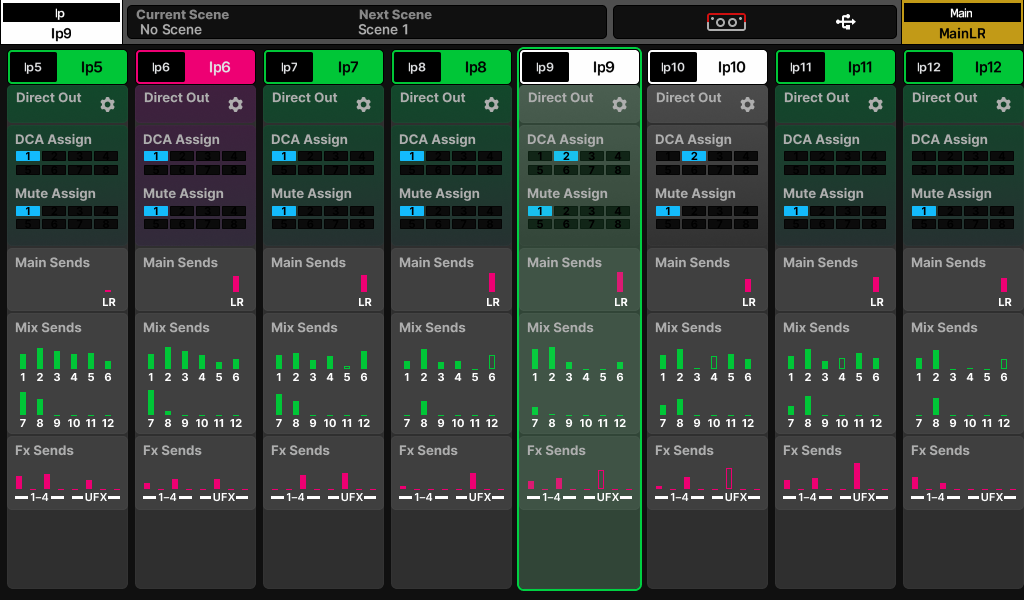

Drücken Sie eine beliebige ‘SEL’-Taste, um einen Kanal auszuwählen, und drücken Sie dann die ‘ROUTING’-Bildschirmtaste, um die Routing-‘Bankansicht’ anzuzeigen. Diese zeigt eine Übersicht von 8 Kanälen gleichzeitig, wobei der ausgewählte Kanal hervorgehoben ist.
Wenn ein Kanal einer DCA- oder Stummschaltungsgruppe zugewiesen ist, wird dies durch ein ausgefülltes, nummeriertes Symbol angezeigt.
Send-Pegel für Eingangs- und Gruppenkanäle werden für Main/LR-, Aux-Sends und FX-Sends angezeigt. Diese werden als ausgefüllte Leiste dargestellt, wenn zugewiesen, und als Umriss, wenn nicht zugewiesen. Die Leiste ist rosa für Post-Fader und grün für Pre-Fader gefärbt.
Wenn ein Mix als Gruppe konfiguriert wurde und ein Kanal der Gruppe zugewiesen ist, wird dies mit einem rosa Kreis angezeigt.
Die angezeigten 8 Kanäle passen sich automatisch an, wenn ein anderer Kanal ausgewählt wird, Sie können aber auch nach links oder rechts ziehen, um andere Kanäle in der Ebene zu sehen.
- Berühren Sie einen Kanalnamen, um den Namen und die Farbe zu ändern.
- Berühren Sie oben am Kanal die Tasten ‘Dir Out’, ‘Main Snd’, ‘Group’, ‘Aux Snd’, ‘FX Snd’ oder 'Matrix’, um die Einstellungen für diesen Kanal und Kanaltyp anzuzeigen.
- Berühren Sie die DCA/Mute-Zuweisungs-‘Blöcke’, um die Zuweisungen zu sehen.
- Berühren Sie irgendwo in den Main/Mix/FX/Matrix-Send-Pegeln, um detaillierte Send-Informationen für den Kanal zu sehen.
- Berühren Sie irgendwo in den Matrix-Quellen, um alle Quellen für diese Matrix zu sehen.
- Berühren Sie die Liste der Mitglieder eines DCA-Kanals, um die Mitglieder des DCA anzuzeigen sowie zuzuweisen oder zu entfernen.
ⓘ DCA-Kanäle zeigen eine Liste von bis zu 21 ‘Mitgliedern’. Wenn es mehr Mitglieder gibt, berühren und ziehen Sie nach oben oder unten, um alle anzuzeigen.

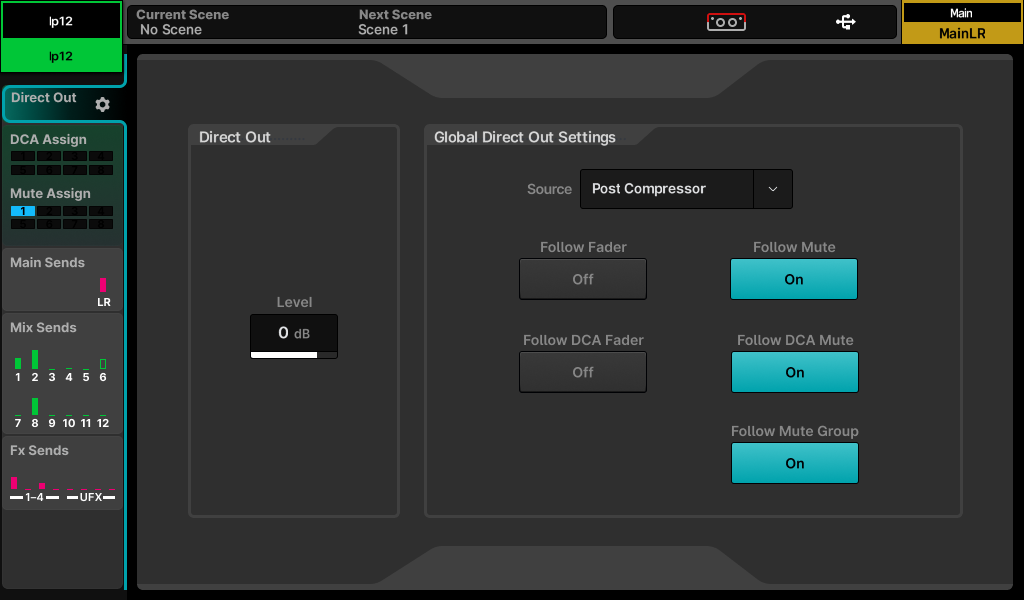

Direkt-Ausgang
Berühren Sie die ‘Dir Out’-Taste an einem Eingangs-Kanal.
Dieser Bildschirm zeigt den Direkt-Ausgangspegel für den ausgewählten Kanal sowie die globalen Direkt-Ausgangseinstellungen (die alle Kanäle betreffen). Der aktuell ausgewählte Kanal wird links angezeigt.
- Berühren Sie den Pegelwert und passen Sie ihn mit dem Touchscreen-Drehregler an, dies wird für jeden Kanal individuell eingestellt.
Direkt-Ausgangspegel = -inf bis +10dB
- Wählen Sie, ob Direkt-Ausgangssignale von Fadern oder Stummschaltungen beeinflusst werden, indem Sie die Bildschirmtasten berühren.
- Wählen Sie den ‘Tap Off’-Punkt des Kanals, indem Sie den ‘Source’-Wert berühren. Jeder Quellpunkt wird in Reihenfolge dargestellt und ist von allen vorherigen aktivierten Prozessen betroffen.
Post Preamp = Signal wird nur vom Vorverstärker-Gain beeinflusst.
Post HPF = Signal wird auch vom Hochpassfilter beeinflusst.
Post Gate = Signal wird auch vom Gate beeinflusst.
Post Insert Return = Signal wird auch vom Insert beeinflusst.
Post PEQ = Signal wird auch vom PEQ beeinflusst.
Post Compressor = Signal wird auch vom Kompressor beeinflusst.
Post Delay = Signal wird von allen Kanalprozessen einschließlich ms-Verzögerung beeinflusst.
Mix-Send- und Balance-Einstellungen
Mix-Kanäle haben anstelle der ‘Dir Out’-Taste der Eingangskanäle andere Tasten, berühren Sie diese, um die folgenden Optionen zu sehen.
Main – (‘Main Snd’)
- Berühren Sie den Wert ‘Output Bal’ und passen Sie mit dem Touchscreen-Drehregler die Ausgangsbalance an.

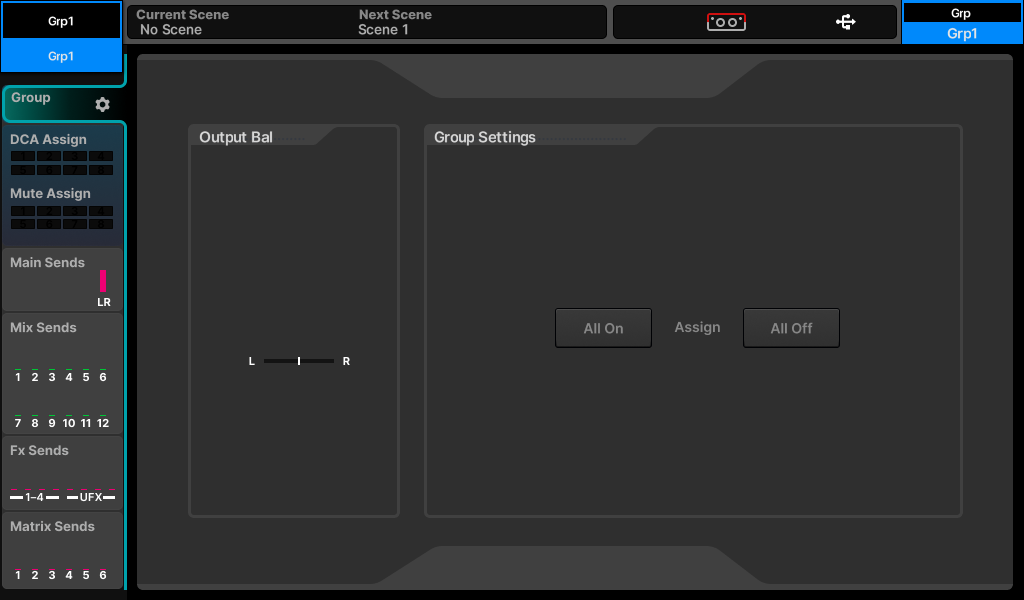

Group – (‘Group’)
- Berühren Sie den Wert ‘Output Bal’ und passen Sie mit dem Touchscreen-Drehregler die Ausgangsbalance an.
- Berühren Sie die Tasten ‘All On’ oder ‘All Off’, um alle Kanäle der ausgewählten Gruppe zuzuweisen oder zu entfernen.

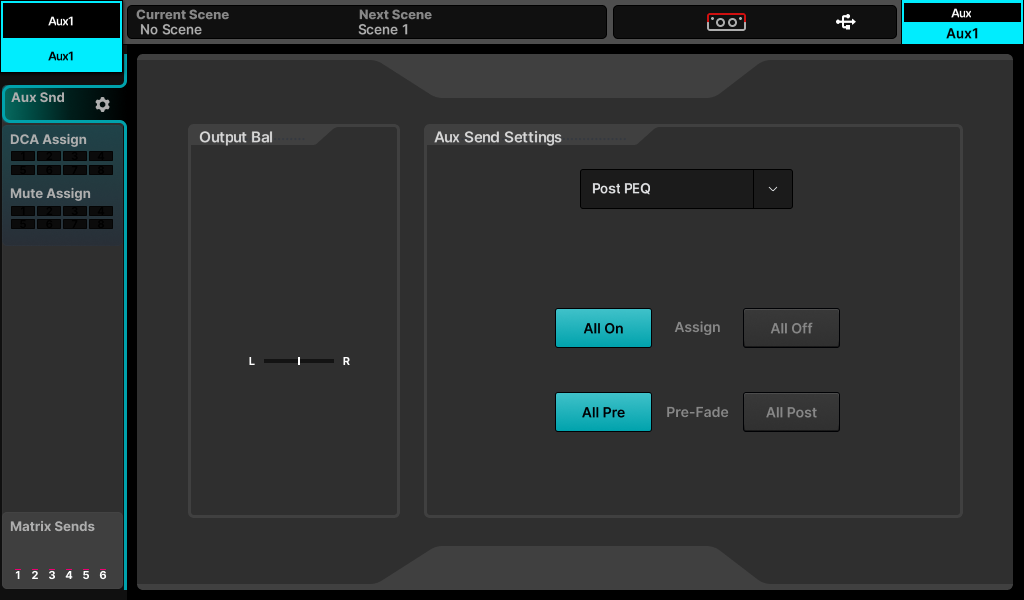

Aux – (‘Aux Snd’)
- Berühren Sie den Quellwert oben im Abschnitt Aux Send Settings, um auszuwählen, woher der Aux den Kanalsignal bezieht. Jeder Quellpunkt wird in Reihenfolge dargestellt und ist von allen vorherigen aktivierten Prozessen betroffen.
Post Preamp = Signal wird nur vom Vorverstärker-Gain beeinflusst.
Post PEQ = Signal wird auch von HPF, Gate, Insert und PEQ beeinflusst.
Post Compressor = Signal wird auch vom Kompressor beeinflusst.
Post Delay/AMM = Signal wird von allen Kanalprozessen beeinflusst.
- Berühren Sie die Tasten ‘All On’ oder ‘All Off’, um alle Kanäle dem Aux zuzuweisen oder zu entfernen.
- Berühren Sie die Tasten ‘All Pre’ oder ‘All Post’, um alle Kanal-Sends auf Pre-Fader oder Post-Fader einzustellen.
FX – (‘FX Snd’)
- Berühren Sie den Wert ‘Channel Source’, um auszuwählen, woher der FX-Send-Bus das Kanalsignal bezieht. Jeder Quellpunkt wird in Reihenfolge dargestellt und ist von allen vorherigen aktivierten Prozessen betroffen.
Post Preamp = Signal wird nur vom Vorverstärker-Gain beeinflusst.
Post PEQ = Signal wird auch von HPF, Gate, Insert und PEQ beeinflusst.
Post Compressor = Signal wird auch vom Kompressor beeinflusst.
Post Delay/AMM = Signal wird von allen Kanalprozessen beeinflusst.
- Berühren Sie die Tasten ‘All On’ oder ‘All Off’, um alle Kanäle dem FX-Bus zuzuweisen oder zu entfernen.
- Berühren Sie die Tasten ‘All Pre’ oder ‘All Post’, um alle Kanal-Sends auf Pre-Fader oder Post-Fader einzustellen.
Matrix – (‘Matrix’)
- Berühren Sie den Wert ‘Output Bal’ und passen Sie mit dem Touchscreen-Drehregler die Ausgangsbalance an.

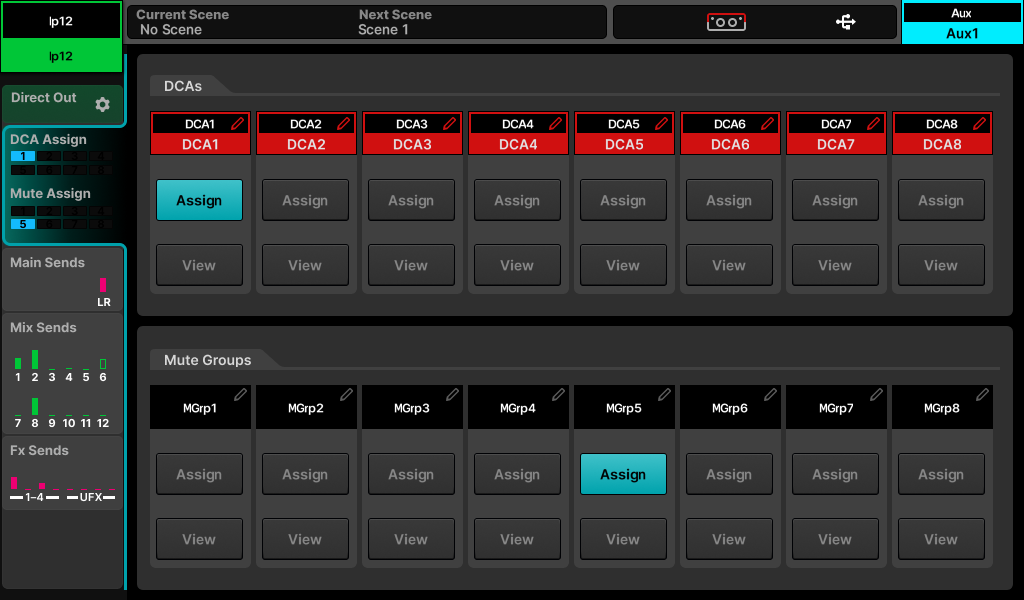

DCA-/Mute-Gruppen
Berühren Sie den DCA/Mute-Zuweisungsblock, um die Zuweisungen für den ausgewählten Kanal anzuzeigen.
Digital Controlled Amplifiers (DCA) steuern die Send-Pegel und Stummschaltungen mehrerer Kanäle mit einem einzigen Fader und einer Stummschalttaste.
Mute-Gruppen werden verwendet, um mehrere Kanäle mit einer einzigen SoftKey-Taste stummzuschalten.
- Berühren Sie die ‘Assign’-Tasten, um den ausgewählten Kanal DCA- oder Mute-Gruppen zuzuweisen oder zu entfernen.
- Berühren Sie die ‘View’-Tasten, um alle Kanäle zu sehen, die derzeit dieser DCA- oder Mute-Gruppe zugewiesen sind.
- Kanäle können durch Berühren der Zuweisungstasten im 'View'-Bildschirm zugewiesen oder entfernt werden.
- Berühren Sie die DCA/Mute-Zuweisungs-‘Blöcke’, um zur Ansicht der Zuweisungen des ausgewählten Kanals zurückzukehren.
Sowohl in den ‘Processing’- als auch in den ‘Routing’-Bildschirmen zeigen DCA-Kanäle eine Liste von bis zu 21 Kanal-‘Mitgliedern’ (Kanäle, die diesem DCA zugewiesen sind). Wenn es mehr als 21 Mitglieder gibt, berühren und ziehen Sie nach oben oder unten, um alle anzuzeigen.
- Berühren Sie irgendwo auf einer DCA-Mitgliederliste, um Kanäle anzuzeigen sowie zuzuweisen oder zu entfernen.
ⓘ DCA dienen nur der Steuerung, sie summieren oder übertragen kein Signal und verfügen daher über keine Verarbeitungs- oder Messfunktionen.
ⓘ Das Drücken der PAFL-Taste auf einem DCA-Faderstreifen entspricht der Verwendung von additivem PAFL bei jedem Mitglied des DCA. Wenn aktiviert, blinken die PAFL-Tasten der DCA-Mitglieder.
ⓘ Beim Stummschalten von DCA- oder Mute-Gruppen blinken die Stummschalttasten der zugewiesenen Kanäle. Wenn ein Kanal auch unabhängig stummgeschaltet ist, ist die Beleuchtungsdauer beim Blinken länger, um dies anzuzeigen.
ⓘ Die Funktion ‘DCA Spill’ ermöglicht es, DCA-Mitglieder temporär über die Kanalstreifen zu verteilen.

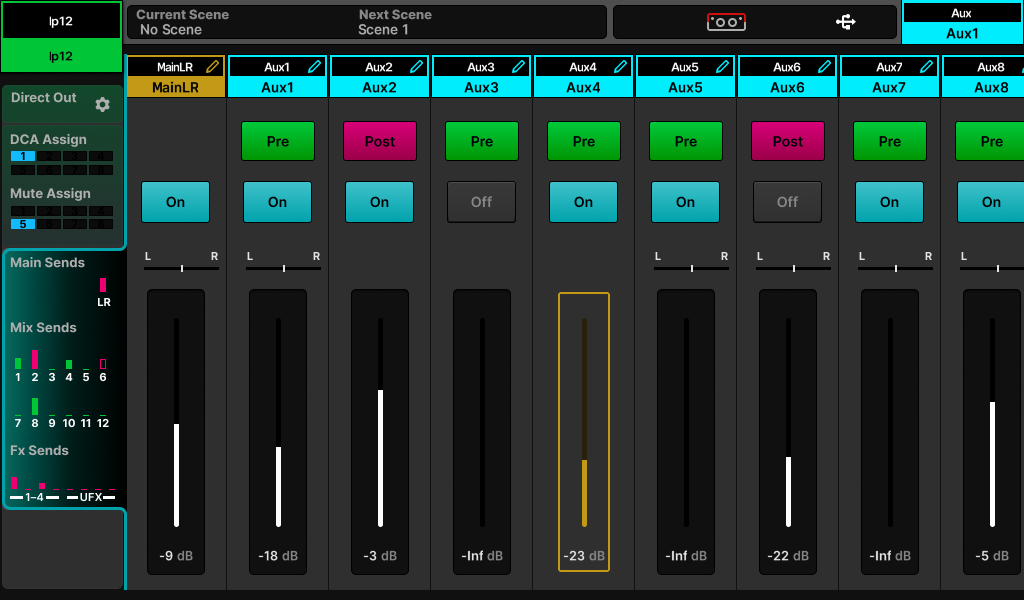

Send-Pegel und Mix-Zuweisungen
Dieser Bildschirm zeigt alle Sends und Mix-Zuweisungen für den ausgewählten Kanal.
- Berühren und ziehen Sie nach links oder rechts, um alle Mixes und Sends zu sehen.
- Berühren Sie eine ‘Pre/Post’-Taste, um einen Send auf Pre-Fader oder Post-Fader einzustellen.
- Berühren Sie eine ‘On/Off’-Taste, um den Kanal einem Mix/Send oder einer Matrix zuzuweisen oder zu entfernen.
- Berühren Sie eine ‘Pan/Bal’-Steuerung und verwenden Sie den Touchscreen-Drehregler, um das Panorama oder die Balance eines Sends einzustellen.
- Berühren Sie einen ‘Level’-Indikator, um den Send-Pegel zu einem Mix mit dem Touchscreen-Drehregler anzupassen.
ⓘ Halten Sie die ‘ASSIGN’-Taste auf der Mischpultoberfläche gedrückt und drücken Sie die ‘SEL’-Taste eines Kanals, um diesen Kanal dem aktuell ausgewählten Mix zuzuweisen oder zu entfernen.
ⓘ Halten Sie die ‘ASSIGN’-Taste auf der Mischpultoberfläche gedrückt und drücken Sie die ‘SEL’-Taste eines Mixes, um alle Kanäle diesem Mix zuzuweisen oder zu entfernen.
ⓘ Halten Sie die ‘PRE FADE’-Taste auf der Mischpultoberfläche gedrückt und drücken Sie die ‘SEL’-Taste eines Kanals, um den Kanal-Send zum aktuell ausgewählten Mix zwischen Pre- und Post-Fade zu wechseln.
ⓘ Halten Sie die ‘PRE FADE’-Taste auf der Mischpultoberfläche gedrückt und drücken Sie die ‘SEL’-Taste eines Mixes, um alle Kanal-Sends zwischen Pre- und Post-Fade umzuschalten.
CH to All Mix Taste
Das Drücken und Halten der momentanen ‘CH TO ALL MIX’-Taste zeigt alle Send-Pegel für den aktuell ausgewählten Kanal auf den Faderstreifen an. Wenn der ausgewählte Kanal ein Mix ist, werden die Send-Pegel zu Matrizen angezeigt.
Die CH to All Mix-Taste kann gleichzeitig mit den Tasten ‘ASSIGN’ oder ‘PRE FADE’ gehalten werden, um Routing-Optionen schnell für alle Mixes des ausgewählten Kanals zu ändern.
Matrizen
Das SQ verfügt über 3 Stereo-Matrix-Busse, die aufgeteilt werden können, um bis zu 6 Mono-Matrizen bereitzustellen. Diese können von jeder Kombination aus SQ-Mixes gespeist und zu jedem verfügbaren Ausgangsanschluss geroutet werden, für Anwendungen wie:
- Aufnahme – ein einzelner Mix oder eine Kombination von Mixes kann mit zusätzlicher Mix-Verarbeitung und Pegelsteuerung aufgenommen werden.
- Zusätzliche Lautsprecher – eine Matrix kann verwendet werden, um eine Kopie eines einzelnen Mixes (oft der LR-Mix) mit zusätzlicher Verarbeitung und/oder zusätzlicher Verzögerung zu senden. Dies ist nützlich für ‘Fill’-Lautsprecher oder zur zeitlichen Ausrichtung von Zusatzlautsprechern.
- Speisung von Subwoofern – durch das Routing des Haupt-LR-Mixes (Post-Fade) zu einer Matrix und die Verwendung dieser zur Speisung von Subwoofern kann der Gesamtpegel des Systems über den LR-Master-Send gesteuert werden, während die Subwoofer zusätzliche Verarbeitung und Pegelsteuerung haben.

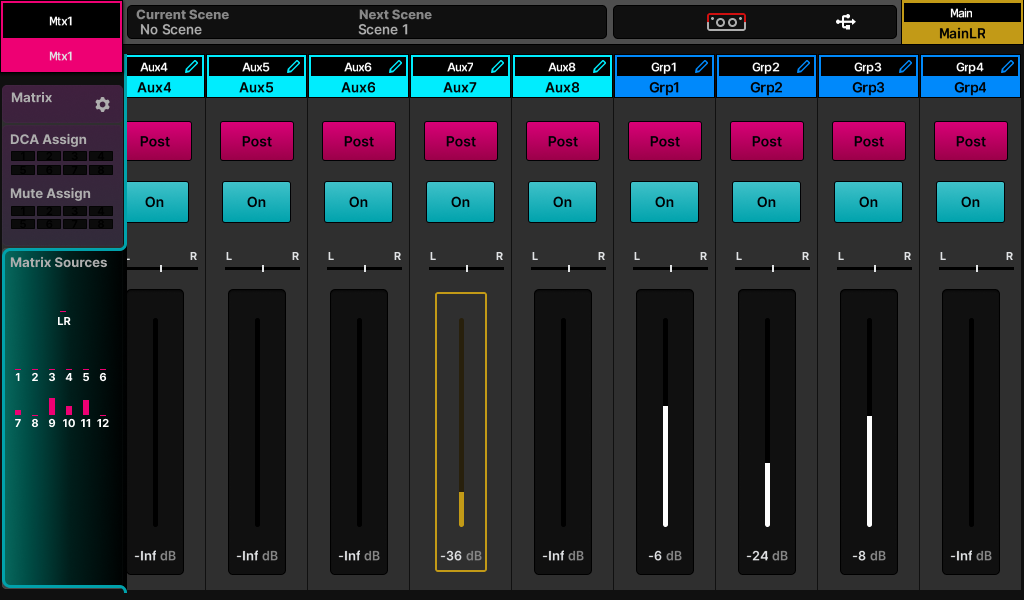

Es gibt drei Methoden, um einen Mix zu einer Matrix zu senden.
- Die Matrix-Sends von einem Mix werden im Bildschirm Send-Pegel und Zuweisungen angezeigt, wenn ein Mix ausgewählt ist.
- Die Matrix-Quellen werden im Bildschirm Matrix-Quellen angezeigt, wenn eine Matrix ausgewählt ist.
- Die Matrix-Sends werden auf den Fadern angezeigt, wenn ein Mix-Kanal ausgewählt ist und die momentane ‘CH TO ALL MIX’-Taste auf der Oberfläche des SQ gedrückt und gehalten wird.
