SQ-Drive und USB-B verwenden dieselben Patch- und Abtastrateneinstellungen. Das Signal wird gleichzeitig an beide zur Aufnahme/Streaming gesendet, indem das Patching vom SQ+ zu den USB-Ausgangsbuchsen genutzt wird.

Die USB-Eingangsbuchsen stammen von USB-B außer wenn die Wiedergabe vom SQ-Drive aktiv ist. Beim Abspielen von Stereo- oder Mehrspur-Audio vom SQ-Drive werden alle USB-Eingangsbuchsen automatisch vom SQ-Drive bezogen. Wenn die Wiedergabe gestoppt wird (nicht pausiert), wechselt die USB-Quelle automatisch zurück zu USB-B.

ⓘ Es gibt bandbreitenintensive Aufgaben (wie das Formatieren eines SQ-Drive oder das Laden einer Show), die die Nutzung des SQ-Drive oder USB-B unterbrechen können.

Vor der Aufnahme oder Wiedergabe von Audio sollten sowohl der Modus als auch die Abtastrate eingestellt werden.

ⓘ Änderungen der Abtastrate während einer aktiven USB-B-Verbindung können erfordern, dass Anwendungen oder DAWs für den korrekten Betrieb neu gestartet werden.

Die USB-B-Verbindung erlaubt gleichzeitig 32 Eingänge und 32 Ausgänge bei entweder 96kHz oder 48kHz.

SQ-Drive kann bis zu 16 Kanäle bei 96kHz oder bis zu 32 Kanäle bei 48kHz aufnehmen oder wiedergeben.

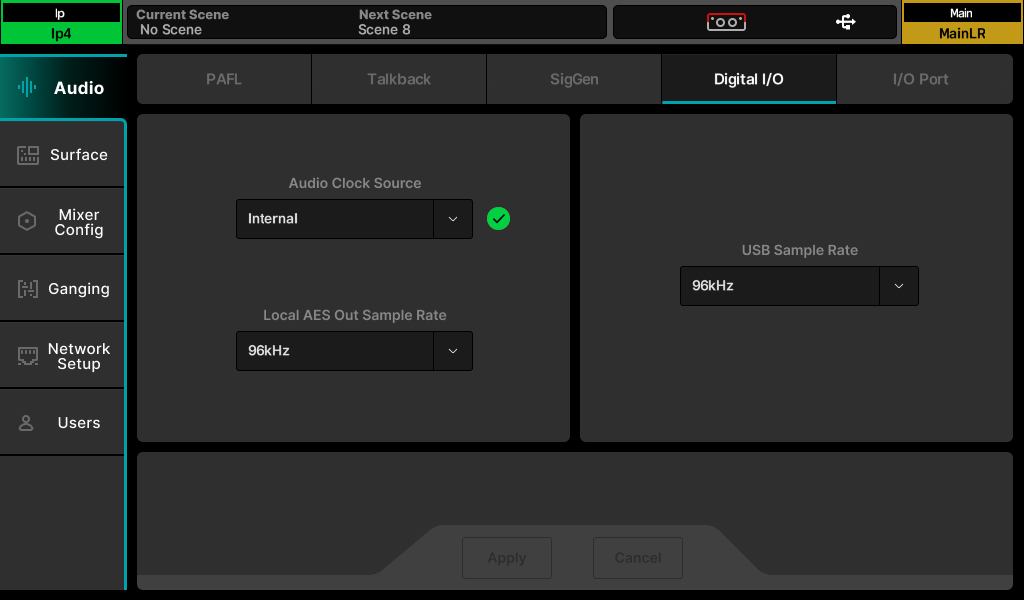

Um die USB-Abtastrate zu ändern, drücken Sie die Taste „SETUP“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ gefolgt vom Reiter „Digital I/O“.

• Tippen Sie auf den Wert „USB Sample Rate“, um zwischen „96kHz“ oder „48kHz“ Betrieb zu wählen.

SQ-Drive Stereoaufnahme und -wiedergabe

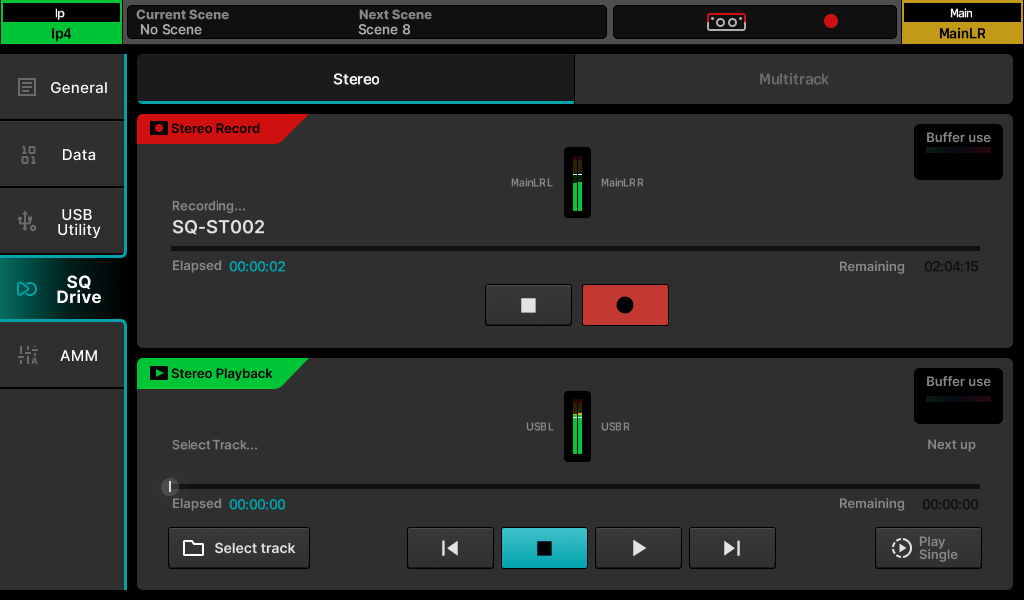

Drücken Sie die „UTILITY“-Taste auf dem Bildschirm, tippen Sie dann auf den Reiter „SQ-Drive“ gefolgt vom Reiter „Stereo“, um den Stereoaufnahme/-wiedergabebildschirm des SQ-Drive anzuzeigen.

Die obere Bildschirmhälfte ist für die Aufnahme und die untere für die Wiedergabe.

Aufnahme –

• Stereoaufnahmen werden von den USB-Ausgangsbuchsen 1&2 aufgenommen. Standardmäßig sind Main LR L und Main LR R auf diese gepatcht. Die aktuell gepatchten Kanäle oder Buchsen sind unter den Pegelanzeigen der Aufnahme beschriftet.
• Drücken Sie die Aufnahmetaste, um die Aufnahme zu starten. Ein neuer „Stereo Record“-Dateiname erscheint, der Wert „Remaining“ (verbleibende Zeit) wird angezeigt und der „Errors“-Zähler wird zurückgesetzt.
• Die Aufnahme beginnt und die Werte „Elapsed“ (verstrichene Zeit) und „Remaining“ zeigen den Fortschritt an.
• Drücken Sie die Stopptaste, um die Aufnahme zu beenden.

ⓘ Der Gerätauslastungsanzeiger zeigt die Eignung des USB-Geräts für die Aufnahme oder Wiedergabe von Audio an.

ⓘ Der „Errors“-Zähler erhöht sich bei jedem erkannten Schreibfehler.

Wiedergabe –

• Die Stereo-Wiedergabe kann auf jeden Kanal oder mehrere Kanäle geroutet werden, indem sie von den USB-Eingangsbuchsen 1&2 bezogen werden. Die zuerst (in numerischer Reihenfolge) gepatchten Kanäle der USB-Eingangsbuchsen 1&2 sind neben den Wiedergabemessern beschriftet.
• Tippen Sie auf die Schaltfläche „Select track“, dann auf „Playback“ oder „Recordings“, um die Dateien in den jeweiligen Ordnern anzuzeigen (Aufnahmen, die Sie mit dem SQ+ gemacht haben, werden im Ordner „Recordings“ angezeigt).
• Tippen Sie auf einen Titel, um ihn hervorzuheben.
• Tippen Sie auf die Schaltfläche „Select“, um den hervorgehobenen Titel zu laden.
• Tippen Sie unten rechts auf die Schaltfläche „Playback Mode“, um einen Modus auszuwählen.

Play All = Alle Titel im Ordner nacheinander abspielen.

Play Single = Den ausgewählten Titel abspielen und dann stoppen.

Repeat All = Alle Titel im Ordner wiederholt nacheinander abspielen.

Repeat Single = Den ausgewählten Titel wiederholt abspielen.

• Tippen Sie auf die Transporttasten, um zum vorherigen oder nächsten Titel zu wechseln oder um zu stoppen bzw. abzuspielen/pausieren.
• Tippen und ziehen Sie den kreisförmigen Wiedergabepositionsmarker, um zu einer anderen Stelle im Titel zu springen.

Formate und Ordner –

SQ-Drive speichert Stereoaufnahmen im Ordner „<SQ-DRIVE>:\AHSQ\USBREC“.

Dies sind 96kHz oder 48kHz 24bit Stereo-*.wav-Dateien, die fortlaufend in der Reihenfolge der Aufnahme benannt werden, z.B. SQ-ST001.WAV, SQ-ST002.WAV…

Dateien für Stereo-Wiedergabe, die von einem Computer kopiert wurden, sollten in
„<SQ-DRIVE>:\AHSQ\USBPLAY“ abgelegt werden.

Diese können Mono oder Stereo, unkomprimierte PCM-*.wav-Dateien mit 44,1, 48 oder 96kHz und 16 oder 24 Bit sein.

Sie dürfen keine Header (wie BWF) oder Daten (wie Marker) enthalten.

ⓘ Dateien werden mit dem Zeit-/Datumstempel des externen Geräts versehen, wenn eine Instanz von SQ+MixPad mit dem SQ+ verbunden ist, wenn die Aufnahme gestartet wird.

Aufnahmedauer –

Die maximale Länge einer Stereoaufnahme basiert auf der maximalen Dateigröße von 4GB, was ungefähr 2 Stunden bei 96kHz oder 4 Stunden bei 48kHz entspricht.

SQ-Drive Mehrspuraufnahme und -wiedergabe

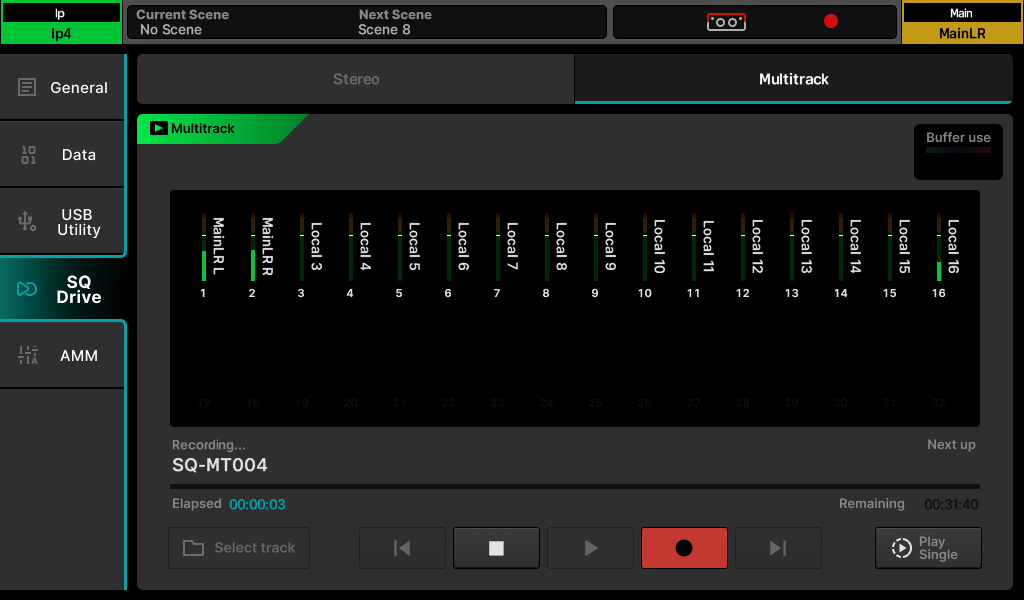

Drücken Sie die „UTILITY“-Taste auf dem Bildschirm, tippen Sie dann auf den Reiter „SQ-Drive“ gefolgt vom Reiter „Multitrack“, um den Mehrspur-Aufnahme/-Wiedergabebildschirm des SQ-Drive anzuzeigen.

Bei 96kHz Betrieb wird die obere Reihe von 16 Messern angezeigt, die untere Reihe ist ausgegraut. Wenn die USB-Abtastrate auf 48kHz eingestellt ist, werden alle 32 Messer angezeigt.

Wenn SQ-Drive nicht verwendet wird und während der Aufnahme, zeigen die Meter die Ausgänge des SQ+ an, die auf USB-Kanäle gepatcht sind. Während der Wiedergabe zeigen die Meter stattdessen die eingehenden USB-Pegel und sind mit dem höchsten Kanalnummer beschriftet, auf den sie gepatcht wurden.

ⓘ Meter für USB-Eingänge und -Ausgänge können gleichzeitig im Bildschirm „Meters/USB meters“ angezeigt werden.

Aufnahme –

Es werden nur USB-Kanäle aufgenommen, auf die gepatcht wurde. Um unnötigen Speicherplatzverbrauch zu vermeiden, patchen Sie nur die benötigten Kanäle auf USB im I/O-Bildschirm und lassen Sie andere USB-Ausgangsbuchsen ungepatcht.

• Drücken Sie die Aufnahmetaste, um die Aufnahme zu starten. Ein neuer Mehrspur-Dateiname erscheint, der Wert „Remaining“ (verbleibende Zeit) wird angezeigt und der „Errors“-Zähler wird zurückgesetzt.
• Während der Aufnahme zeigen die Werte „Elapsed“ (verstrichene Zeit) und „Remaining“ den Fortschritt an.
• Drücken Sie die Stopptaste, um die Aufnahme zu beenden.

ⓘ Warten Sie, bis der Schreibvorgang abgeschlossen ist, bevor Sie erneut aufnehmen oder das Gerät entfernen. Das Lesen und Schreiben am USB-Gerät wird durch die USB-Aktivitäts-LED neben dem USB-A-Anschluss angezeigt.

ⓘ Der Gerätauslastungsanzeiger zeigt die Eignung des USB-Geräts für die Aufnahme oder Wiedergabe von Audio an.

ⓘ Der „Errors“-Zähler erhöht sich bei jedem erkannten Schreibfehler.

ⓘ Nicht alle USB-Geräte sind für die hohe Bandbreite der SQ-Drive Mehrspuraufnahme geeignet. Für beste Ergebnisse bei der Mehrspuraufnahme direkt auf USB verwenden Sie eine schnelle externe Festplatte statt eines USB-Sticks/’Pen’ Drives.

Wiedergabe –

Aufgenommene Spuren werden vom SQ-Drive auf denselben USB-Buchsennummern wiedergegeben, von denen sie aufgenommen wurden. Wenn z.B. eine Aufnahme gemacht wurde, bei der SQ+ Ausgänge auf USB-Ausgangsbuchsen 3, 5 und 6 gepatcht wurden, sollten bei der Wiedergabe die USB-Eingangsbuchsen 3, 5 und 6 auf SQ+ Eingänge gepatcht werden.

• Tippen Sie auf die Schaltfläche „Select track“, blättern Sie durch die Liste der Titel durch Tippen und Ziehen nach oben/unten oder mit dem Touchscreen-Drehregler und wählen Sie einen Titel aus.
• Tippen Sie auf die Schaltfläche „Select“, um den Titel zu laden.
• Tippen Sie auf den Wert „Playback Mode“, um einen Modus auszuwählen.

Play All = Alle Titel im Ordner nacheinander abspielen.

Play Single = Den ausgewählten Titel abspielen und dann stoppen.

Repeat All = Alle Titel im Ordner wiederholt nacheinander abspielen.

Repeat Single = Den ausgewählten Titel wiederholt abspielen.

• Tippen Sie auf die Transporttasten, um zum vorherigen oder nächsten Titel zu wechseln oder um zu stoppen bzw. abzuspielen/pausieren.
• Tippen und ziehen Sie den kreisförmigen Wiedergabepositionsmarker, um zu einer anderen Stelle im Titel zu springen.

Formate und Ordner –

SQ-Drive speichert Mehrspuraufnahmen in separaten Ordnern im übergeordneten Ordner
„<SQ-DRIVE>:\AHSQ\USBMTK“. Die Ordner werden fortlaufend in der Reihenfolge der Aufnahmen benannt, z.B. „SQ-MT001“, „SQ-MT002“…

Bis zu sechzehn 96kHz oder bis zu zweiunddreißig 48kHz, 24bit Mono unkomprimierte PCM-*.wav-Dateien werden aufgenommen – mit Benennung basierend auf dem USB-Kanal und dem Quellkanal/-buchsennamen, z.B. „01KikIn.WAV“, „02KikOut.WAV“…

Dateien für die Mehrspurwiedergabe, die von einem Computer kopiert werden, sollten dieses Format, die Benennung und Ordnerstruktur einhalten. Die Dateien müssen außerdem exakt dieselbe Größe/Länge haben.

ⓘ Dateien werden mit dem Zeit-/Datumstempel des externen Geräts versehen, wenn eine Instanz von SQ+MixPad mit dem SQ+ verbunden ist, wenn die Aufnahme gestartet wird.

Aufnahmedauer –

Die maximale Länge einer Aufnahme basiert auf einer maximalen Einzeldateigröße von 4GB, was ungefähr 4 Stunden bei 96kHz oder 8 Stunden bei 48kHz entspricht.

Verbindung mit einem Computer

Um Audio zu und von einem Computer zu streamen, muss dieser über ein USB-A-zu-USB-B-Kabel mit dem SQ+ verbunden werden.

SQ+ entspricht dem USB 2.0 Standard, daher wird empfohlen, ein High-Speed-USB-Kabel zu verwenden. Je nach Umgebung, in der das System eingesetzt wird, kann es auch sinnvoll sein, ein Kabel mit Ferritkern zu verwenden.

ⓘ Beachten Sie, dass nicht alle USB 3.0 Ports vollständig abwärtskompatibel zu USB 2.0 sind – für beste Ergebnisse wird daher empfohlen, wenn möglich einen USB 2.0 Port zu verwenden. Wenn kein USB 2.0 Port verfügbar ist, sollten USB 3.0 Ports mit xHCI Host-Controller-Treibern vermieden werden, da viele bekannt sind, die für das Streaming von Audio verwendete isochrone Übertragungsmethode nicht zu unterstützen.

Abtastrate –

Die USB-Abtastrate des SQ+ sollte eingestellt werden, bevor Programme oder Apps, die die USB-B-Verbindung nutzen, gestartet werden.

Anschluss des SQ+ an einen Mac –

Das SQ+ ist Core Audio-kompatibel, daher sind keine Treiber erforderlich.

Verbinden Sie das SQ+ per USB und es erscheint sowohl als Audio- als auch als MIDI-Gerät.

Anschluss des SQ+ an einen Windows-PC –

Besuchen Sie die Website von Allen & Heath (www.allen-heath.com), um die neuesten SQ Windows ASIO/WDM-Treiber herunterzuladen.

Befolgen Sie die Anweisungen zur Installation der Treiber, bevor Sie das SQ+ anschließen.

Routing –

• Es ist hilfreich, sich beim Patchen daran zu erinnern, dass Ausgänge vom Computer USB-Eingangsbuchsen am SQ+ sind und USB-Ausgangsbuchsen vom SQ+ Eingänge am Computer sind.
• Standardmäßig stammen die SQ+ Eingangskanäle 47 und 48 von USB-Kanälen 1 und 2, und USB-Ausgangskanäle 1 und 2 werden vom Main LR Mix gespeist, obwohl das gesamte USB-Patching vollständig zuweisbar ist.
• Bei Verwendung von WDM-Treibern zur Nutzung des SQ+ für den Windows-System-/Standardton werden 4 Paare von USB-Eingangs- und Ausgangskanälen am SQ+ verwendet: 1&2, 3&4, 5&6 und 7&8. Um alle 32 Eingangs- und 32 Ausgangskanäle zu nutzen, muss der ASIO-Treiber mit einem kompatiblen Programm verwendet werden.
• Wenn das SQ+ als Standard-Audioausgabegerät auf einem Mac ausgewählt wird, werden standardmäßig USB-Kanäle 1 und 2 verwendet, dies kann jedoch in den Audio-MIDI-Einstellungen geändert werden.
