Pegelanzeige

PAFL LED-Pegelanzeige

Die 12-Segment-LED-Pegelanzeige auf der Oberfläche des SQ+ rechts neben dem Touchscreen zeigt die Pegelanzeige für den PAFL-Bus an und zeigt somit immer die Pegel an, die an den Kopfhörerausgang gesendet werden.

Standardmäßig zeigt diese Anzeige, wenn 'LR zu PAFL' in den PAFL-Einstellungen aktiviert ist und keine PAFL-Tasten aktiv sind, den Haupt-LR-Mixpegel an.

ⓘ Die PAFL-LED-Anzeige unter der 12-Segment-LED leuchtet auf, wenn irgendwo im Mixer eine PAFL-Routing-Taste oder -Taste aktiv ist.

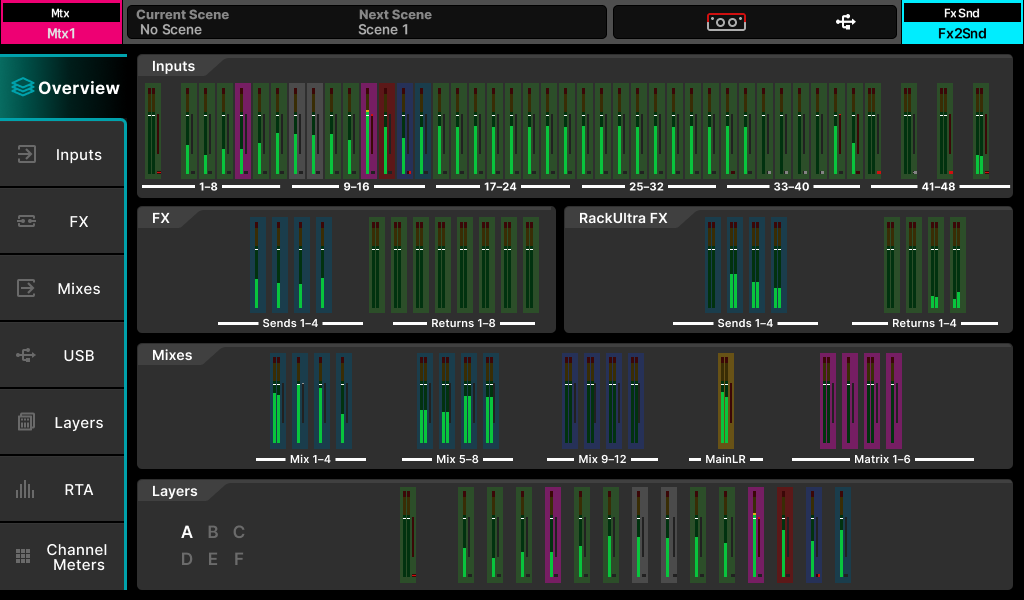

Übersicht

Die Übersicht zeigt die Pegel aller Kanäle gleichzeitig an, um die Pegel auf einen Blick zu überprüfen.

• Berühren Sie einen Bereich, um zur detaillierteren Ansicht mit größeren Pegelanzeigen zu springen.

ⓘ Der Bereich „Layers“ folgt der Layer-Auswahl über die 'LAYERS'-Tasten auf der Oberfläche.

Eingangs-/FX/Mix/USB-Pegelanzeigen

Die nächsten fünf Registerkarten auf dem Bildschirm „Pegelanzeigen“ zeigen „Eingangspegelanzeigen“, „FX-Pegelanzeigen“, „Mix-Pegelanzeigen“, „USB-Pegelanzeigen“ und „Layers-Pegelanzeigen“.

• Die Hauptfarbigen Pegelanzeigen zeigen Pegel von -40 dB bis +10 dB an.
• Gain-Reduction-Pegelanzeigen zeigen die Pegelabsenkung von 0 dB bis -30 dB an, diese sind rot/hellrot, wenn der Kompressor eingeschaltet ist, und grau/weiß, wenn er ausgeschaltet ist.
• Die Gate-Aktiv-Anzeigen sind rot/hellrot, wenn das Gate eingeschaltet ist, und grau/weiß, wenn das Gate ausgeschaltet ist.

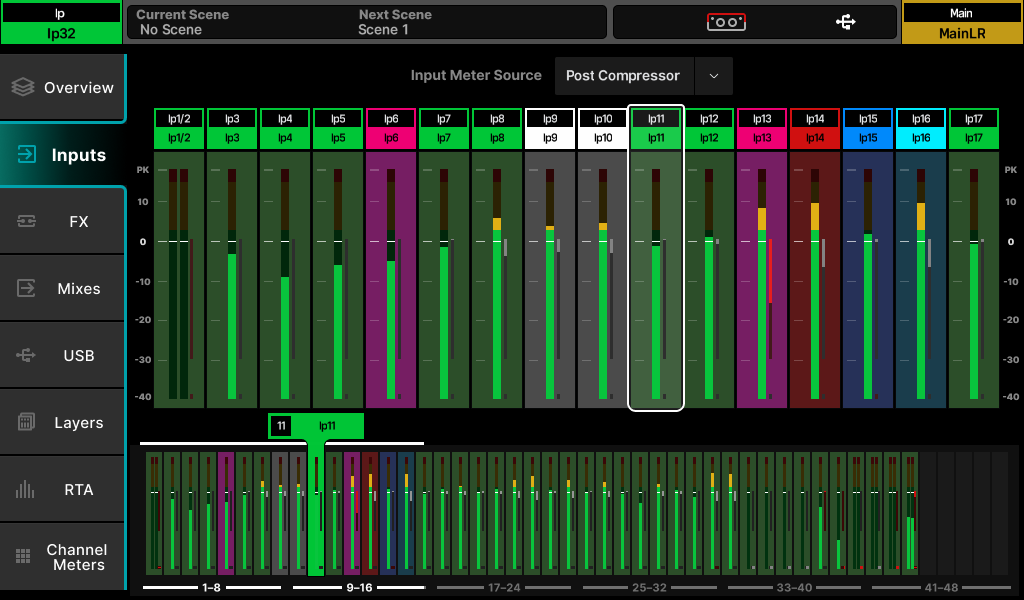

Eingangspegelanzeigen –

• Berühren und ziehen Sie nach links und rechts, um alle Kanäle im Bildschirm der Eingangspegelanzeigen anzuzeigen.
• Berühren und ziehen Sie im Navigationsbereich am unteren Bildschirmrand, um schnell zu einem beliebigen Eingangskanal zu springen.
• Berühren Sie die Einstellung 'Eingangspegelquelle', um den Messpunkt für alle Eingangskanäle auszuwählen.

Post Preamp = Die Anzeige stammt direkt nach dem Vorverstärker.

Post PEQ = Die Anzeige stammt direkt nach dem PEQ.

Post Kompressor = Die Anzeige stammt direkt nach dem Kompressor.

Post Delay/AMM = Die Anzeige stammt nach aller Verarbeitung.

ⓘ Beachten Sie, dass die Einstellungen der Pegelquelle auch die chromatische Kanalpegelanzeige beeinflussen.

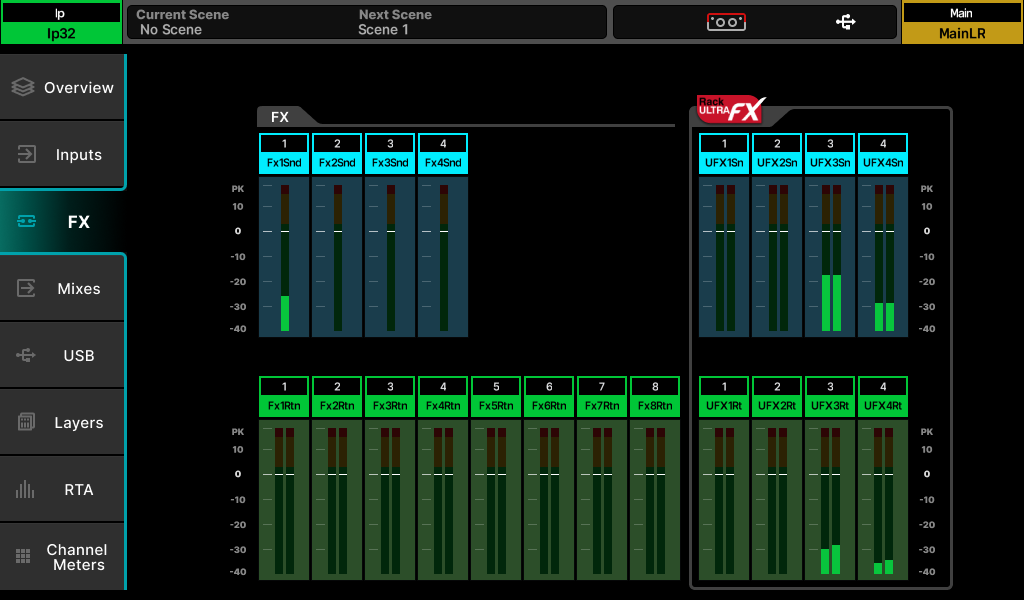

FX-Pegelanzeigen –

Enthält alle dedizierten FX-Send- und Return-Kanäle.

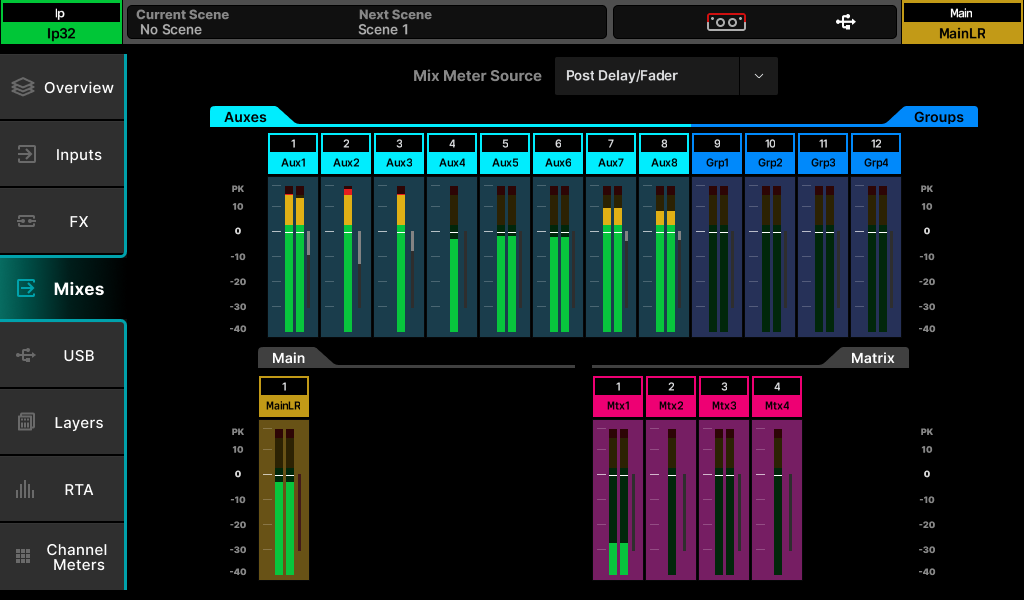

Mix-Pegelanzeigen –

• Berühren Sie die Einstellung 'Mix-Pegelquelle', um den Messpunkt für Mix-Kanäle auszuwählen.

Post Bus + Ext In = Die Anzeige stammt, nachdem alle Kanäle summiert wurden, einschließlich des externen Mix-Eingangs.

Post GEQ = Die Anzeige stammt direkt nach dem GEQ.

Post PEQ = Die Anzeige stammt direkt nach dem PEQ.

Post Kompressor = Die Anzeige stammt direkt nach dem Kompressor.

Post Delay/Fader = Die Anzeige stammt nach aller Verarbeitung und Fader.

ⓘ Beachten Sie, dass die Einstellungen der Pegelquelle auch die chromatische Kanalpegelanzeige beeinflussen.

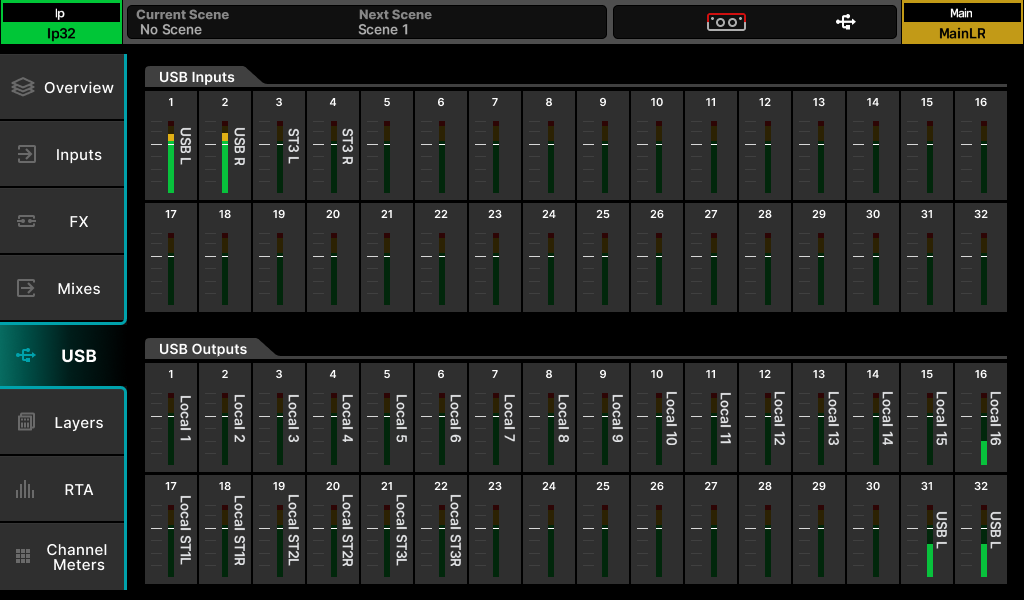

USB-Pegelanzeigen –

• „USB-Eingänge“ zeigen Pegel des USB-Datenstroms, der in das SQ+ eingespeist wird, und werden mit dem höchstnummerierten Kanal oder Anschluss beschriftet, auf den sie geroutet wurden.
• „USB-Eingänge“ zeigen entweder die Pegel von USB-B (wenn SQ-Drive nicht für die Wiedergabe verwendet wird) oder die von SQ-Drive (wenn SQ-Drive für die Wiedergabe verwendet wird).
• „USB-Ausgänge“ zeigen den Pegel und die Quelle der Signale, die an USB und SQ-Drive gesendet werden.

ⓘ USB-Pegelanzeigen zeigen immer maximal 32 Kanäle von Ein- und Ausgängen an, aber nur die ersten 16 gelten für SQ-Drive, wenn die USB-Samplingrate auf 96 kHz eingestellt ist.

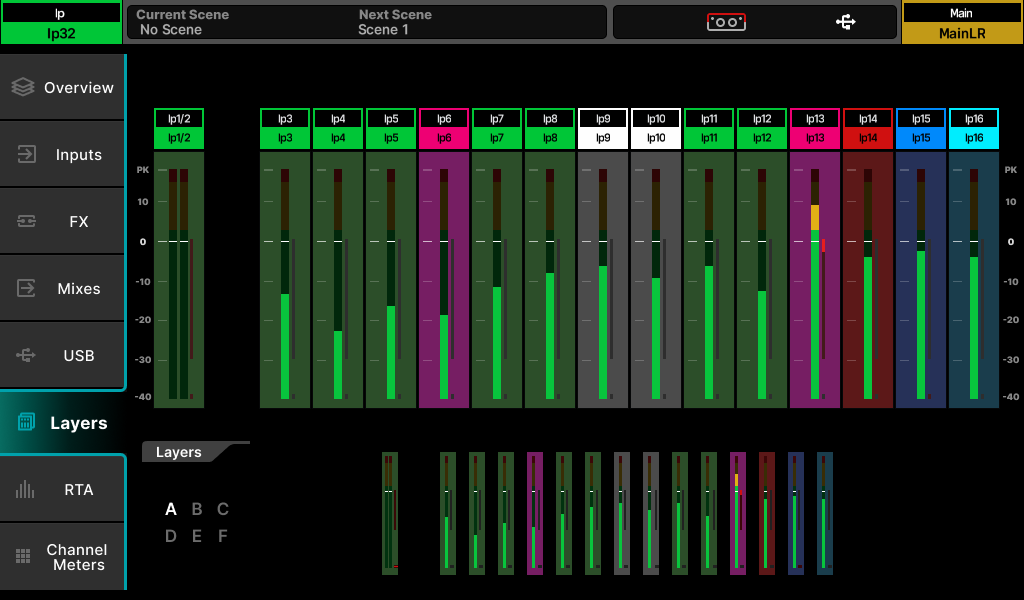

Layers -

Enthält alle Pegelanzeigen für die aktuell ausgewählte Kanalstreifen-Ebene.

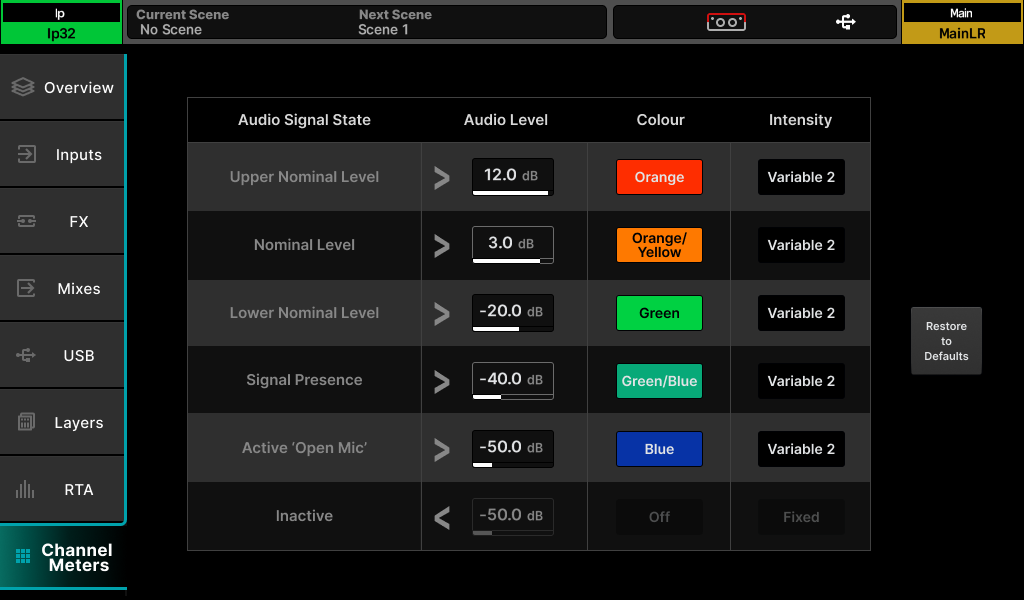

Chromatische Kanalpegelanzeige

Die chromatische Kanalpegelanzeige stellt die Informationen eines hochauflösenden Pegels im Raum einer einzelnen LED dar. Sie kann einen viel größeren Pegelbereich als eine traditionelle Anzeige darstellen, und das Verhalten ist im Tab „Channel Meters“ anpassbar.

ⓘ Die Quelle der chromatischen Kanalpegelanzeige entspricht dem für Eingangs- und Mix-Pegelanzeigen ausgewählten Messpunkt.

• Berühren Sie einen Wert für „Audio Level“ und passen Sie ihn mit dem Touchscreen-Drehregler an.

ⓘ Die Werte für „Audio Level“ sind durch die Pegel-Einstellungen der Zustände darüber und darunter begrenzt.

• Berühren Sie eine Farbe für einen „Audio Signal State“ und verwenden Sie den Touchscreen-Drehregler, um die Farbe(n) für diesen Pegelbereich anzupassen.

Farben = Weiß, Rot, Orange, Orange/Gelb, Gelb, Grün, Grün/Blau, Blau, Blau/Rot, Aus.

• Berühren Sie den Wert „Intensity“, um das Verhalten der Pegelanzeigen auszuwählen.

Fixiert = Pegel wechselt sofort zwischen Zuständen.

Variabel 1 = Pegel ändert sich nahe den Endpunkten seines Bereichs.

Variabel 2 = Pegel ändert sich über den gesamten Bereich.

• Berühren Sie die Schaltfläche „Restore to Defaults“, um die Einstellungen zurückzusetzen:

RTA’s

Im SQ+ gibt es zwei Real-Time-Analysatoren. Einer wird auf dem Pegelanzeigen-Bildschirm angezeigt (der „Meters RTA“) und der andere kann in den PEQ- oder GEQ-Verarbeitungsbildschirmen angezeigt und/oder mit der chromatischen Kanalpegelanzeige im GEQ-„Fader Flip“-Modus angezeigt werden (der „Channel RTA“).

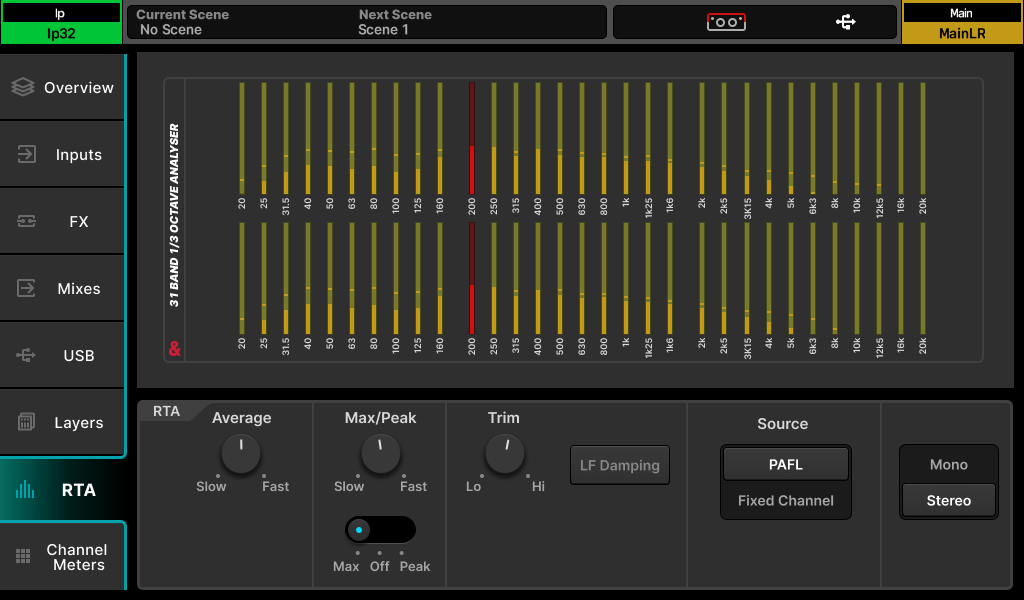

RTA – Pegelanzeigen-Bildschirm –

Standardmäßig ist die Einstellung „RTA-Quelle“ auf dem Pegelanzeigen-Bildschirm auf „PAFL“ gesetzt, um mit dem übereinzustimmen, was an den Kopfhörerausgang und die 12-Segment-LED-Pegelanzeige gesendet wird. Die Quelle kann auch auf einen bestimmten festen Kanal umgeschaltet werden, falls gewünscht.

• Die prominenteste Frequenz wird rot angezeigt.
• Berühren Sie Schalter oder Werte, um aus Optionen auszuwählen oder Anpassungen mit dem Touchscreen-Drehregler vorzunehmen.

Quelle = PAFL oder fester Kanal.

Fester Kanal = Jeder Eingangs- oder Mix-Kanal.

Mono/Stereo = Stereo 31-Band 1/3^tel Oktave oder Mono (L+R) 61-Band 1/6^tel Oktave.

Trim = Pegel der Anzeige anheben oder absenken.

Average Slow bis Fast = Passt die effektive Anzahl der Proben an, die von den Durchschnitts-(Balken-)Pegelanzeigen verwendet werden.

Max/Peak Slow bis Fast = Passt die effektive Anzahl der Proben an, die von den Max/Peak-Indikatoren verwendet werden.

Max-Off-Peak = Max zeigt den höheren Wert von Durchschnitt oder Peak an, Peak zeigt immer den Peak an (der niedriger als die Durchschnittsanzeige sein kann, wenn Max/Peak schneller als Average reagiert).

LF-Dämpfung = Wenn aktiviert, wird die Antwort allmählich zum niedrigsten Frequenzband hin gedämpft, um die LF-Ausgangsenergie besser darzustellen.

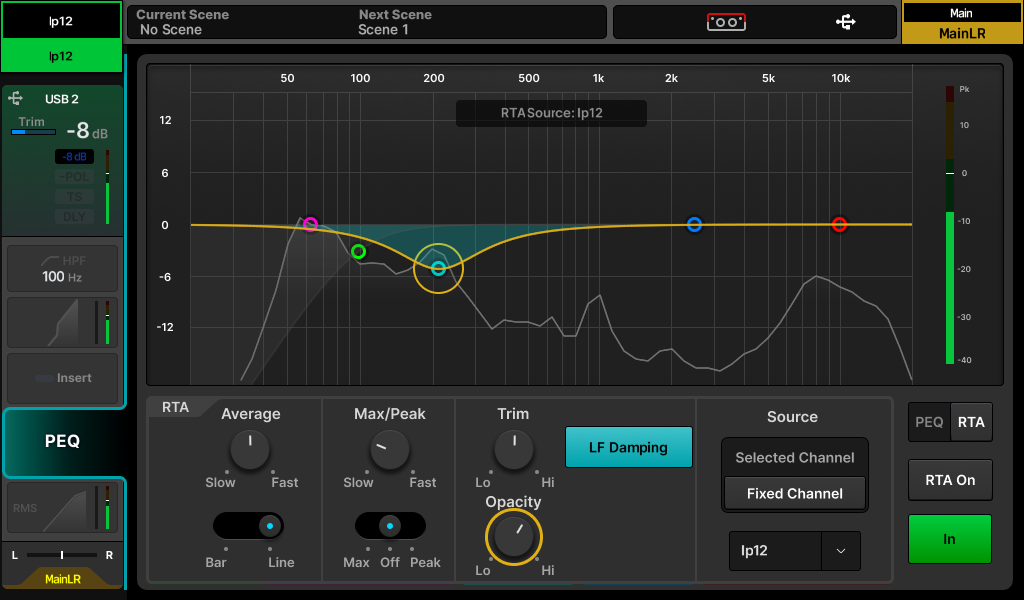

RTA – PEQ-Bildschirm –

Der 61-Band-PEQ-RTA verwendet eine automatische Pegelregelung (Pre-Trim), um nützliche relative Pegel von Frequenzen im PEQ-Diagramm anzuzeigen. Standardmäßig stammt er vom ausgewählten Kanal und wird auf allen Eingangs- und Mix-Kanälen angezeigt.

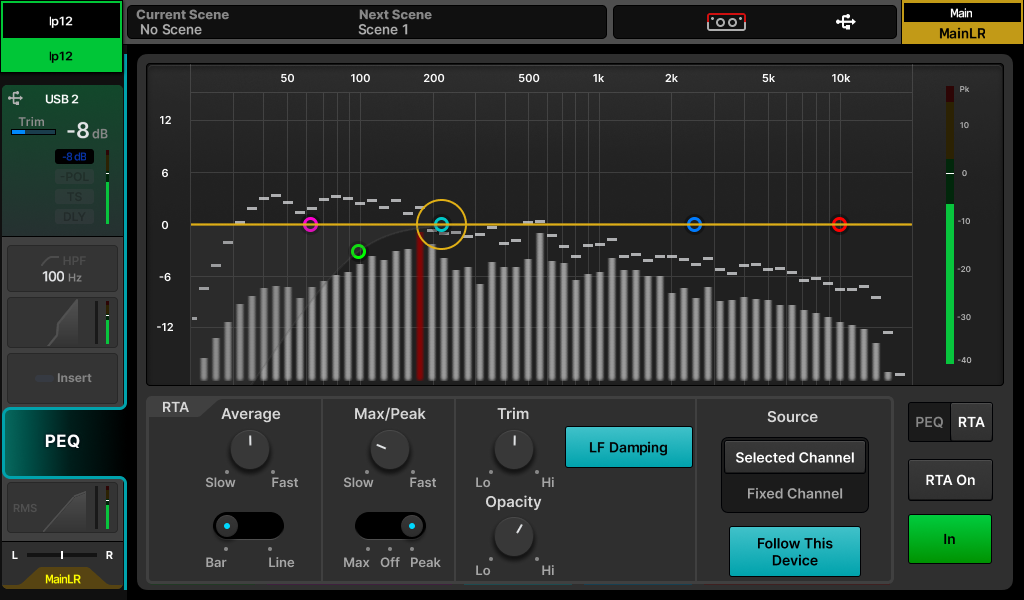

Die Durchschnittspegel für den PEQ-RTA können entweder als Balken angezeigt werden, wobei die Mitte jedes Balkens mit der Frequenz übereinstimmt, die er darstellt, oder als Linie.

• Wenn die RTA-Quelle die Option „Fester Kanal“ verwendet und sich vom aktuell ausgewählten Kanal unterscheidet, wird der aktuelle RTA-Quellenkanal oben angezeigt.
• Wenn der RTA für einen anderen Kanal angezeigt wird, weil er von einem anderen Gerät (z. B. SQ+MixPad) ausgewählt wurde, wird die RTA-Quelle oben angezeigt.
• Bei der Anzeige von Balken wird die prominenteste Frequenz rot dargestellt.
• Stereoquellen zeigen die Pegel für L+R an.
• Berühren Sie Schalter oder Werte, um Optionen auszuwählen oder Anpassungen mit dem Touchscreen-Drehregler vorzunehmen.

Quelle = Ausgewählter Kanal oder fester Kanal.

Dieses Gerät folgen = Wenn aktiviert, wird beim Auswählen eines Kanals an diesem Gerät auch die Channel-RTA-Quelle ausgewählt.

Fester Kanal Auswahl = Jeder Eingangs- oder Mix-Kanal.

Trim = Pegel der Anzeige auf dem Bildschirm anheben oder absenken.

Deckkraft = Passt die Deckkraft der RTA-Pegelanzeige an.

Average Slow bis Fast = Passt die effektive Anzahl der Proben an, die von den Durchschnitts-(Balken- oder Linien-)Pegelanzeigen verwendet werden.

Bar-Line = Anzeige mehrerer Balken oder einer einzelnen Linie.

Max/Peak Slow bis Fast = Passt die effektive Anzahl der Proben an, die von den Max/Peak-Indikatoren verwendet werden.

Max-Off-Peak = Max zeigt den höheren Wert von Durchschnitt oder Peak an, Peak zeigt immer den Peak an (der niedriger als die Durchschnittsanzeige sein kann, wenn Max/Peak schneller als Average reagiert).

LF-Dämpfung = Wenn aktiviert, wird die Antwort allmählich zum niedrigsten Frequenzband hin gedämpft, um die LF-Ausgangsenergie besser darzustellen.

• Berühren Sie die „PEQ“-Taste, um zu den PEQ-Einstellungen zurückzukehren.

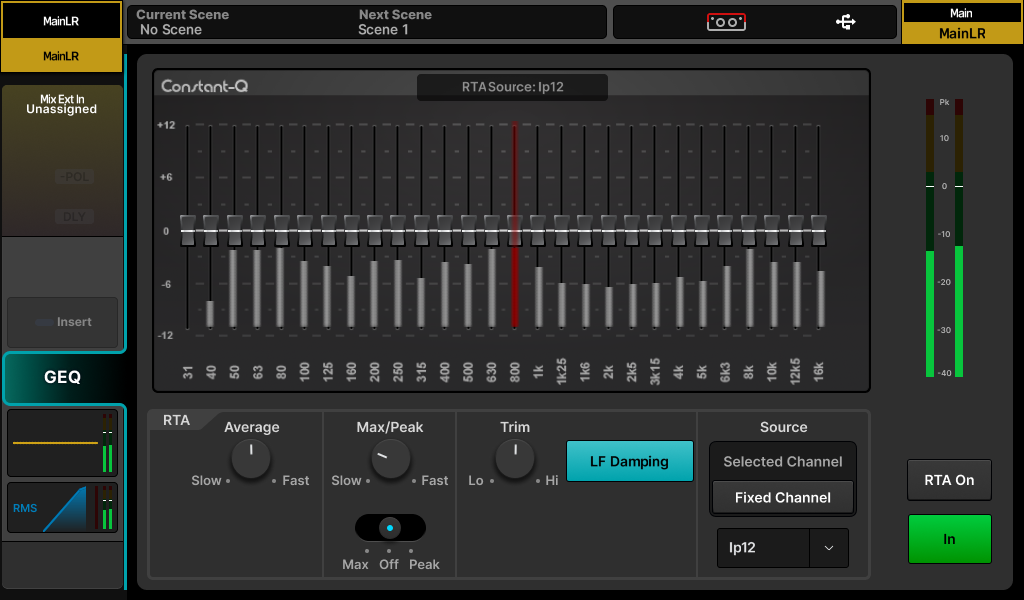

RTA – GEQ-Bildschirm –

Der 28-Band-GEQ-RTA verwendet eine automatische Pegelregelung (Pre-Trim), um nützliche relative Pegel der Frequenzen für jedes Band des grafischen EQ anzuzeigen. Standardmäßig stammt er vom ausgewählten Mix-Kanal.

• Wenn der RTA für einen anderen Kanal durch die Verwendung der Option „Fester Kanal“ angezeigt wird, wird die RTA-Quelle oben rechts angezeigt.
• Wenn der RTA für einen anderen Kanal angezeigt wird, weil er von SQ+MixPad ausgewählt wurde, wird die RTA-Quelle oben angezeigt und die RTA-Pegelanzeigen sind nicht sichtbar.
• Die prominenteste Frequenz wird rot angezeigt.
• Stereoquellen zeigen die Pegel für L+R an.

Quelle = Ausgewählter Kanal oder fester Kanal.

Dieses Gerät folgen = Wenn aktiviert, wird beim Auswählen eines Kanals an diesem Gerät auch die Channel-RTA-Quelle ausgewählt.

Fester Kanal Auswahl = Jeder Eingangs- oder Mix-Kanal.

Trim = Pegel anheben oder absenken.

Deckkraft = Passt die Deckkraft der RTA-Pegelanzeige an.

Average Slow bis Fast = Passt die effektive Anzahl der Proben an, die von den Durchschnitts-(Balken-)Pegelanzeigen verwendet werden.

Max/Peak Slow bis Fast = Passt die effektive Anzahl der Proben an, die von den Max/Peak-Indikatoren verwendet werden.

Max-Off-Peak = Max zeigt den höheren Wert von Durchschnitt oder Peak an, Peak zeigt immer den Peak an (der niedriger als die Durchschnittsanzeige sein kann, wenn Max/Peak schneller als Average reagiert).

LF-Dämpfung = Wenn aktiviert, wird die Antwort allmählich zum niedrigsten Frequenzband hin gedämpft, um die LF-Ausgangsenergie besser darzustellen.

RTA – GEQ „Fader Flip“ –

Im GEQ-„Fader Flip“-Modus, wenn der PEQ/GEQ-RTA den aktuell ausgewählten Mix (d. h. den Mix, der von den Fadern gesteuert wird) anzeigt, zeigen die chromatischen Kanalpegelanzeigen den Pegel jedes Frequenzbands über dem Fader an, der es steuert. Die prominenteste Frequenz wird auch mit den Pk-LEDs angezeigt.

Wenn der PEQ/GEQ-RTA einen anderen Kanal als den ausgewählten anzeigt, leuchten die chromatischen Kanalpegelanzeigen und Pk-LEDs nicht auf.

Andere Pegelanzeigen

• Detaillierte Pegelanzeigen werden nach jedem Verarbeitungsblock angezeigt und sind besonders nützlich zur Überprüfung der Gain-Stufung.
• SQ-Drive-Pegelanzeigen auf dem Multitrack-Bildschirm zeigen je nach Zustand (Aufnahme/Wiedergabe) entweder das Signal, das an das SQ-Drive gesendet wird, oder das Signal, das vom SQ-Drive zurückkommt.

Peak- und Mehrpunkt-Peak-Pegelanzeigen –

Solange ein Peaking-Kanal einem Kanalstreifen zugewiesen ist, ist auf der SQ+-Oberfläche jederzeit sichtbar, ob irgendwo in einem Kanal ein Übersteuern auftritt, um potenziell schädliches Übersteuern zu finden, wie folgt:

• Wenn ein Kanal auf einem Kanalstreifen in einer inaktiven Ebene übersteuert, leuchtet die Ebenenauswahltaste rot.
• Mit der ausgewählten Ebene verwendet die rote Peak-(Pk)-LED an jedem Kanalstreifen eine Mehrpunkt-Erkennung, um Übersteuerungen irgendwo im Signalverarbeitungsweg dieses Kanals anzuzeigen.
• Durch Auswahl des Kanals leuchten die roten Peak-(Pk)-LEDs neben dedizierten Verarbeitungskontrollen (Preamp, PEQ, GEQ, Kompressor) auf, wenn das Signal direkt nach diesem Verarbeitungsblock -3 dBFS erreicht. 0 dBFS ist das absolute Maximum, daher zeigt die Pk-LED an, dass das Signal an dieser Stelle kurz vor der digitalen Übersteuerung steht.
