Physische Bedienelemente

Tasten –

Alle Tasten sind beschriftet, und die meisten leuchten auf, wenn sie aktiv sind. Alle erfüllen bestimmte Funktionen, mit Ausnahme der „SoftKeys“, die vom Benutzer zugewiesen werden können.

Fader/Fader-Bildschirm –

Es gibt 6 Ebenen von zuweisbaren Faderstreifen. Für alle Eingänge und FX-Returns steuert der Fader den Send-Pegel dieses Kanals zum ausgewählten Mix. FX-Send, Main LR, Mix (Aux/Gruppe) und Matrix-Fader steuern die Gesamt-Ausgangspegel des Mixes. DCA-Fader beeinflussen den Pegel der DCA-Mitglieder, und MIDI-Fader senden MIDI-Level-Nachrichten. Alle Faderstreifen können vorübergehend von den GEQ-Funktionen „Fader Flip“, „CH TO ALL MIX“ oder „DCA Spill“ übernommen und genutzt werden.

Drehregler (Rotaries) –

Diese leuchten auf, wenn sie aktiv sind, und werden verwendet, um verschiedene Parameter anzupassen. Einige sind speziellen Parametern für den aktuell ausgewählten Kanal oder Mix zugeordnet, während das SQ6+ und SQ7+ zusätzliche „Soft Rotaries“ bieten, die vom Benutzer zugewiesen werden können, und es gibt einen dedizierten Touchscreen-Encoder.

Touchscreen –

Der Touchscreen ermöglicht eine einfache Benutzerinteraktion über Bildschirmtasten und Menüs. Parameter können auch auf dem Bildschirm ausgewählt und mit dem Touchscreen-Drehregler angepasst werden. Wenn ein Parameter ausgewählt ist, wird er auf dem Bildschirm gelb angezeigt, und der Touchscreen-Drehregler leuchtet auf, um anzuzeigen, dass er zur Anpassung verwendet werden kann.

Kanaltypen

Eingänge – 48 Eingangskanäle mit Verarbeitung. Diese können von lokalen, entfernten oder digitalen Verbindungen stammen und zu jedem Ausgang gemischt werden.

Main LR – Dies ist der Hauptmix. Alle Post-Fader-Modi und Optionen folgen diesem Mix.

Mix – 12 Stereo-Mix-Kanäle mit Verarbeitung, die entweder als Auxiliaries oder Gruppen genutzt werden können.

FX Sends – 4 FX-Send-Busse sind für die Verwendung mit internen „Standard“-FX-Engines enthalten. Zusätzlich stehen 4 RackUltra FX-Busse für die Verwendung mit den 4 RackUltra FX-Engines zur Verfügung.

FX Returns – 12 dedizierte Stereo-Rückkanäle für interne FX-Engines, 8 für die „Standard“-FX-Engines und 4 für die RackUltra FX-Engines.

Matrix – 3 Stereo- oder bis zu 6 Mono-Matrix-Mixe, gespeist aus einer Kombination anderer Mixe.

DCA – 8 Digital Controlled Amplifier zur Anpassung von Pegel und Stummschaltung mehrerer Kanäle mit einem Satz Bedienelemente.

MIDI – 32 Kanalstreifen sind verfügbar, die MIDI-Steuerdaten über MIDI via USB und TCP/IP senden.

ⓘ MIDI-Kanalstreifen senden und reagieren nur auf MIDI-Nachrichten, ihr Zustand wird nicht mit Szenen oder Shows gespeichert.

Bildschirmparameter, Menüs und Pop-ups

Anpassbare Parameter und Auswahlen – Diese werden als weißer Text auf schwarzem Hintergrund angezeigt. Werte werden sowohl als Text als auch in einer Leiste dargestellt.

Bibliotheken –

Wenn für den aktuell angezeigten Bildschirm verfügbar, leuchtet die Taste „Library“. Ein Druck darauf zeigt ein Bibliotheksfenster an, das es ermöglicht, Einstellungen für Dinge wie FX-Einheiten, Kanalverarbeitung oder Eingangspatches zu speichern oder abzurufen. Vorgaben werden in den Werksbibliotheken gespeichert, und Benutzerbibliotheken stehen zur Verfügung, um eigene Einstellungen zu speichern. Bibliotheken werden auch verwendet, um FX-Einheitstypen durch Abruf eines Presets zu laden.

ⓘ Siehe die vollständige Liste der Bibliothekstypen im Abschnitt Bibliotheken.

Menüliste –

Bei kurzen Listen tippen Sie eine Option an, um sie auszuwählen. Längere Listen können durch Tippen und Ziehen oder durch Markieren einer Option und Verwendung des Touchscreen-Drehreglers zum Durchscrollen aller verfügbaren Optionen navigiert werden. Wenn es nicht möglich ist, ein Listenelement auszuwählen (z. B. in Benutzerberechtigungslisten), können Sie nur auf dem Bildschirm tippen und ziehen.

Ein „X“ wird oben rechts in den meisten Pop-up-Menüs angezeigt, tippen Sie darauf oder außerhalb des Pop-ups, um es zu schließen.

Tastatur –

Eine Bildschirmtastatur wird angezeigt, wenn Namen oder Zahlen eingegeben werden. Tippen und halten Sie „^“ (Shift), um die Feststelltaste zu aktivieren. Tippen Sie auf „Apply“ oder „OK“, um den Namen oder die Zahl zu übernehmen. Tippen Sie auf das „X“ oben rechts auf der Tastatur, um sie zu schließen.

Beim Eingeben von Hex-Zeichen wird eine nur für Hex-Zeichen geeignete Tastatur angezeigt.

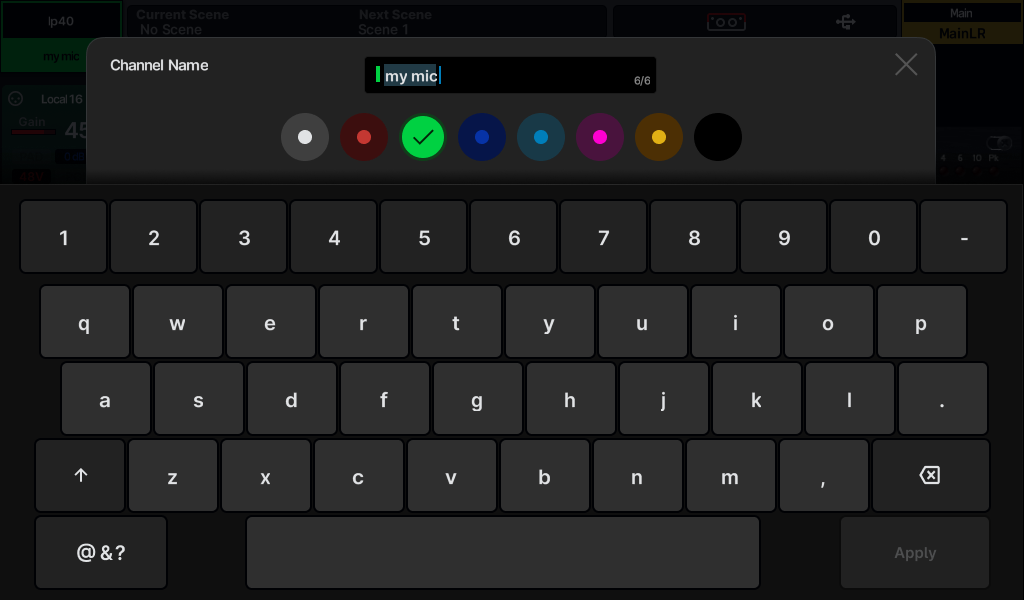

Beim Eingeben eines Kanalnamens tippen Sie die Farb-Taste an, um eine Kanalfarbe auszuwählen, die sofort angewendet wird.

Bestätigung –

Bestimmte Aktionen erfordern eine Bestätigung. Wo es eine Option zum Anwenden oder Abbrechen von Änderungen gibt, werden die Tasten auf dem Bildschirm als aktiv angezeigt. In einigen Fällen wird ein „Pop-up“ mit weiteren Informationen und Auswahlmöglichkeiten angezeigt.

Bildschirm-Titelleiste

Die Titelleiste ist immer oben auf dem Bildschirm sichtbar und zeigt von links nach rechts folgende Informationen an:

• Den aktuell ausgewählten Kanal.
• Die zuletzt aufgerufene (aktuelle) Szene.
• Die nächste aufzurufende Szene.
• Ein Fehler-/Warnsymbol, wenn ein Fehler erkannt wird (tippen Sie darauf, um ein Pop-up-Fenster mit Informationen zum Fehler zu sehen).
• Ein I/O-Portsymbol, das auch die aktuell eingebaute Optionskarte anzeigt.
• Das aktuell verwendete SLink-Protokoll (wenn eine SLink-Verbindung hergestellt wurde und verfügbar ist).
• Ein USB-Symbol, wenn ein USB-Gerät am SQ-Drive-Port angeschlossen ist. Dieses wird durch Transport-Symbole ersetzt, wenn SQ-Drive für Audioaufnahme oder Wiedergabe verwendet wird.
• Den aktuell ausgewählten Mix.

Startbildschirm

Dies ist der erste Bildschirm, der beim Einschalten des SQ+ angezeigt wird. Er wird auch angezeigt, wenn keine Kanäle ausgewählt sind und die Tasten „Processing“ oder „Routing“ aktiv sind.

ⓘ Das Drücken der Tasten „Processing“ oder „Routing“ im Bank-Ansichtsmodus hebt die Auswahl des aktuell ausgewählten Kanals auf und kehrt direkt zum Startbildschirm zurück.

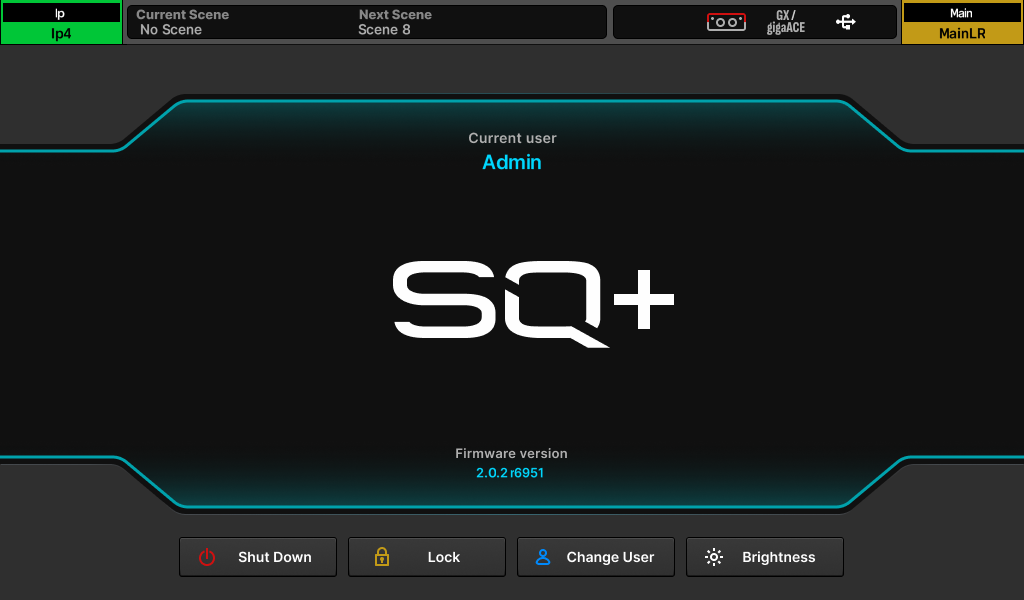

„Shut Down“ – Antippen, um das SQ+ herunterzufahren.

„Lock“ – Antippen, um die SQ+-Oberfläche zu sperren und Änderungen durch die Bedienelemente zu verhindern.

„Change User“ – Antippen, um zu einem anderen aktiven Benutzer zu wechseln.

„Brightness“ – Antippen, um direkt zu den Helligkeitseinstellungen des SQ+ zu gelangen.

Diagnose

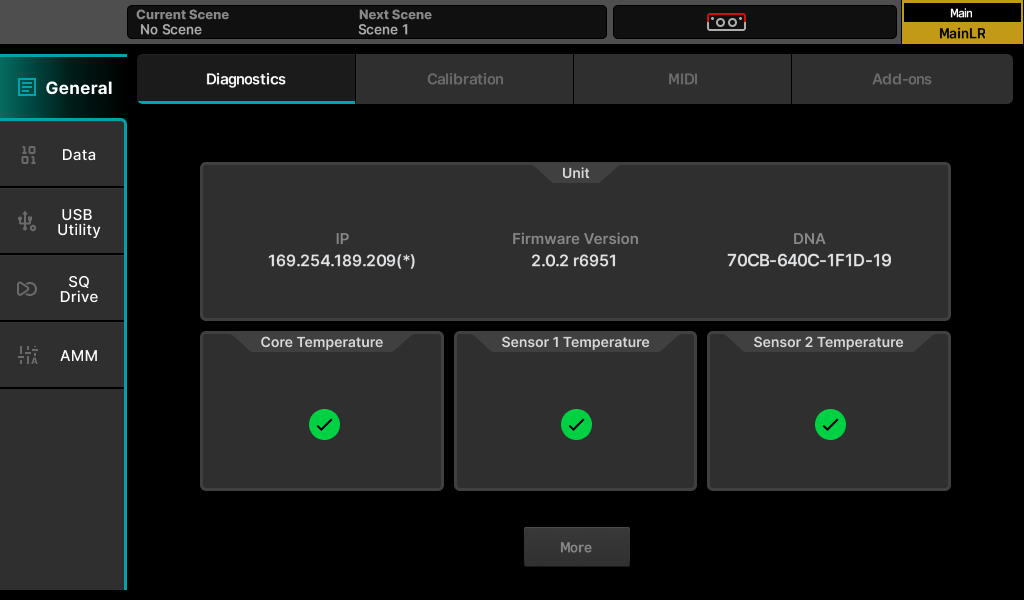

Um zur Diagnose zu gelangen, drücken Sie die Taste „UTILITIES“, wählen Sie links die Registerkarte „General“ und oben die Registerkarte „Diagnostics“. Dies zeigt wichtige Informationen über das SQ+, einschließlich der aktuellen IP-Adresse für die Verbindung via TCP/IP und den einzigartigen DNA-Code für Registrierung und Add-Ons.

Grundlegende Arbeitsabläufe

• Drücken Sie eine „LR“, „MIX“ oder „FX“-Taste, um die Send-Pegel von jedem Kanal zum ausgewählten Mix auf den Faderstreifen anzuzeigen und anzupassen. Verwenden Sie die Ebenentasten, um durch die 6 Faderebenen zu blättern. Der Mix-Streifen steuert den Gesamt-Send-Pegel des ausgewählten Mix-/FX-Sends.
• Wählen Sie einen Kanal, indem Sie eine „SEL“-Taste drücken oder die Kanalstreifen in den Bildschirmen Processing, Routing oder Fader berühren. Die dedizierten physischen Bedienelemente können nun verwendet werden, um Parameter für den ausgewählten Kanal anzupassen.
• Drücken Sie „MUTE“, um einen Kanal vollständig stummzuschalten. Mute-Tasten leuchten oder blinken, wenn ein Kanal stummgeschaltet ist.
• Verwenden Sie die „PAFL“ (Pre/After Fade Listen)-Tasten, um einen Kanal zum PAFL-Bus/Kopfhörerausgang zu routen.
• Wechseln Sie zum Bildschirm „PROCESSING“, um eine Übersicht der Verarbeitung für den ausgewählten Streifen zu sehen. Berühren Sie einen Teil der Verarbeitung in einem Kanal, um eine Detailansicht zu erhalten, dann tippen Sie Parameter auf dem Bildschirm an und verwenden den Touchscreen-Drehregler zur Anpassung.
• Mix-Sends, die auf „Post-Fade“ eingestellt sind, folgen den LR-Send-Pegeln. Um Kanäle zwischen „Pre-Fade“ und „Post-Fade“ für den ausgewählten Mix umzuschalten, halten Sie die „PRE FADE“-Taste gedrückt und verwenden die „SEL“-Tasten oder verwenden den „ROUTING“-Bildschirm.
• Um einen Kanal dem aktuell ausgewählten Mix zuzuweisen oder die Zuweisung aufzuheben, halten Sie die „ASSIGN“-Taste gedrückt und verwenden die „SEL“-Tasten oder verwenden den „ROUTING“-Bildschirm.
• Das Drücken und Halten der „CH TO ALL MIX“-Taste zeigt die Send-Pegel des aktuell ausgewählten Kanals zu allen Mixen über die Hauptfaderstreifen an.
• Drücken Sie die „FX“-Bildschirmtaste, um die FX-Engines anzuzeigen und anzupassen. Verwenden Sie die „LIBRARY“-Taste, um FX-Typen und Presets abzurufen – ändern Sie Parameter, indem Sie sie auf dem Bildschirm auswählen und den Touchscreen-Drehregler verwenden. FX-Busse 1 bis 4 senden standardmäßig an die Standard-FX-Engines 1 bis 4, und RackUltra FX-Busse senden an die RackUltra FX-Engines 1-4. FX-Return-Kanäle werden auf dieselbe Weise wie Eingangskanäle zu Mixen geroutet.
• Halten Sie die „COPY“-Taste gedrückt und drücken Sie eine „IN“-Taste, eine „SEL“-Taste oder eine „MIX“-Taste oder verwenden Sie die Bildschirm-Overlays im Processing-Bildschirm, um Parameter oder Sends zu kopieren. Halten Sie die „PASTE“-Taste gedrückt und drücken Sie eine „SEL“-Taste oder Mix-Taste, um die Verarbeitung oder Send-Zuweisungen auf einen anderen Kanal zu übertragen. Halten Sie die „RESET“-Taste gedrückt und drücken Sie eine „IN“-Taste, eine „SEL“-Taste oder eine „MIX“-Taste, um Parameter zurückzusetzen.
• Drücken Sie die „VEIW“-Taste, um vorübergehend alternative Informationen auf dem Kanalstreifen und den Soft Rotary LCDs anzuzeigen. Drücken Sie mehrmals, um unterschiedliche Informationen zu sehen, und halten Sie gedrückt, um die Informationen anzuzeigen, bis die Taste losgelassen wird.
