Wenn das SQ entweder über USB oder TCP/IP mit einem Computer verbunden ist, sendet und empfängt es MIDI-Steuernachrichten.
Diese lassen sich in zwei Sätze bidirektionaler Nachrichten unterteilen. Diejenigen, die zur Steuerung des SQ verwendet werden, und diejenigen, die zur Steuerung externer Software oder Geräte dienen.
ⓘ Bitte beachten Sie das separate SQ MIDI-Protokolldokument, das auf www.allen-heath.com für vollständige Details zur gesamten SQ MIDI-Kommunikation verfügbar ist.
MIDI-Kanal und MMC

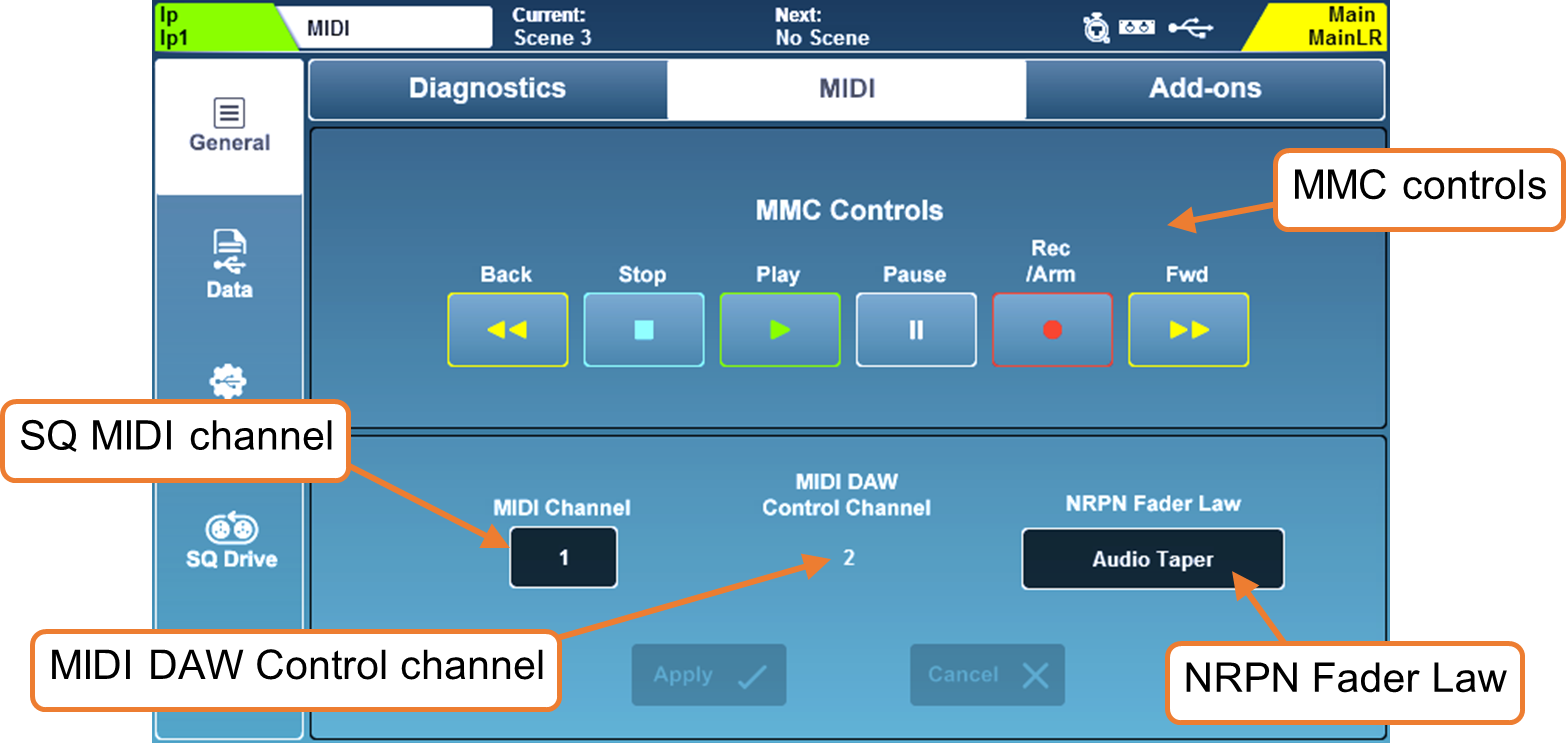

Drücken Sie die Taste „Utility“ auf dem Bildschirm, tippen Sie dann auf den Reiter „General“ gefolgt vom Reiter „MIDI“, um die MIDI-Kanal-Einstellung anzuzeigen und anzupassen. Dieser Bildschirm zeigt auch MMC (MIDI Machine Control)-Tasten zur Steuerung von Computer-Sequenzern und DAWs an.
• Tippen Sie auf den Wert „MIDI Channel“ und verwenden Sie den Touchscreen-Drehregler zur Anpassung.
• Tippen Sie auf den Wert „NRPN Fader Law“, um das Fader-Gesetz auszuwählen, das für die Steuerung zu und von den SQ-Kanalpegeln verwendet wird.
Linear Taper = Hochauflösende lineare Steuerung für Automation
Audio Taper = Externe MIDI-Fader entsprechen den SQ-Fadern
• Tippen Sie auf die Schaltflächen „Apply“ oder „Cancel“, um Änderungen zu übernehmen oder zu verwerfen.
ⓘ Der Kanal, der für die DAW-Steuerung verwendet wird (und somit alle MIDI-Faderstreifen), ist immer um eins höher als der MIDI-Kanal, auf den der Rest des SQ eingestellt ist. Um MIDI-Kanal 1 für den DAW-Steuerungskanal zu verwenden, stellen Sie den Haupt-SQ MIDI-Kanal auf 16 ein.
• Das Tippen auf eine der MMC-Steuerungen sendet standardmäßige MMC-Transportnachrichten an alle Kanäle. Diese werden auch vom DAW-Steuertreiber in spezifische Transportnachrichten für die verwendete Steuerflächen-Emulation übersetzt.
MIDI-Faderstreifen
Das SQ verfügt über 32 verfügbare MIDI-Faderstreifen, die überall in den Faderstreifenebenen zugewiesen werden können.
Diese senden standardmäßige MIDI-Nachrichten über USB und TCP/IP, wenn die Tasten „Mute“, „Sel“ oder „PAFL“ gedrückt werden oder wenn der Fader eines Faderstreifens bewegt wird. Sie reagieren auch auf dieselben Nachrichten.
• Nachrichten können unverändert verwendet und von Software zum Steuern „gelernt“ werden.
• Standardmäßig werden diese Nachrichten auf MIDI-Kanal 2 gesendet.
• Das Drücken einer Taste sendet eine Note-On gefolgt von einer Note-Off, das Bewegen eines Faders sendet eine kontinuierliche Änderungsnachricht.
| SQ MIDI-Faderstreifensteuerung | MIDI-Nachricht |
|---|---|
| Mute-Tasten 1 bis 32 | Note On/Off 0 (C-1) bis 31 (G1) |
| Sel-Tasten 1 bis 32 | Note On/Off 32 (G#1) bis 63 (Eb4) |
| PAFL-Tasten 1 bis 32 | Note On/Off 64 (E4) bis 95 (B6) |
| Fader 1 bis 32 | CC 00 bis CC 31 |
DAW-Steuerung
MIDI-Faderstreifen können mit der Allen & Heath MIDI Control-Anwendung verwendet werden.
Diese übersetzt die Nachrichten vom MIDI-Streifen und emuliert standardmäßige Steuerflächen-Nachrichten zur Verwendung mit einer DAW. Kanalnamen werden ebenfalls von der DAW gesendet und auf die MIDI-Kanalstreifen angewendet.
Besuchen Sie www.allen-heath.com, um die neueste Version von Allen & Heath MIDI Control herunterzuladen und Anweisungen zur Installation und korrekten Einrichtung einzusehen.
Es ist erwähnenswert, dass SoftKeys auch so zugewiesen werden können, dass sie MMC-Nachrichten oder „Bank Up“, „Bank Down“-Nachrichten senden, und deren Verwendung aktualisiert ebenfalls die Benennung der MIDI-Kanalstreifen.
ⓘ Nur die MIDI-Faderstreifen, MMC-Steuerungen und spezifische SoftKey-Zuweisungen werden für die Emulation der DAW-Steuerfläche verwendet. Andere physische Steuerungen (wie EQ-Drehregler) steuern weiterhin den ausgewählten Kanal im SQ.
MIDI von Soft Controls
Soft Rotaries und Soft Rotary-Tasten können verwendet werden, um MIDI-Nachrichten über USB und TCP/IP zu senden, einschließlich Note On/Off, CC absolut, CC relativ, MMC und Programmwechsel-Nachrichten.
Dies ermöglicht ihre Verwendung zur Steuerung externer Geräte oder Software.
ⓘ Siehe den Abschnitt SoftKeys/SoftRotaries für Details.
