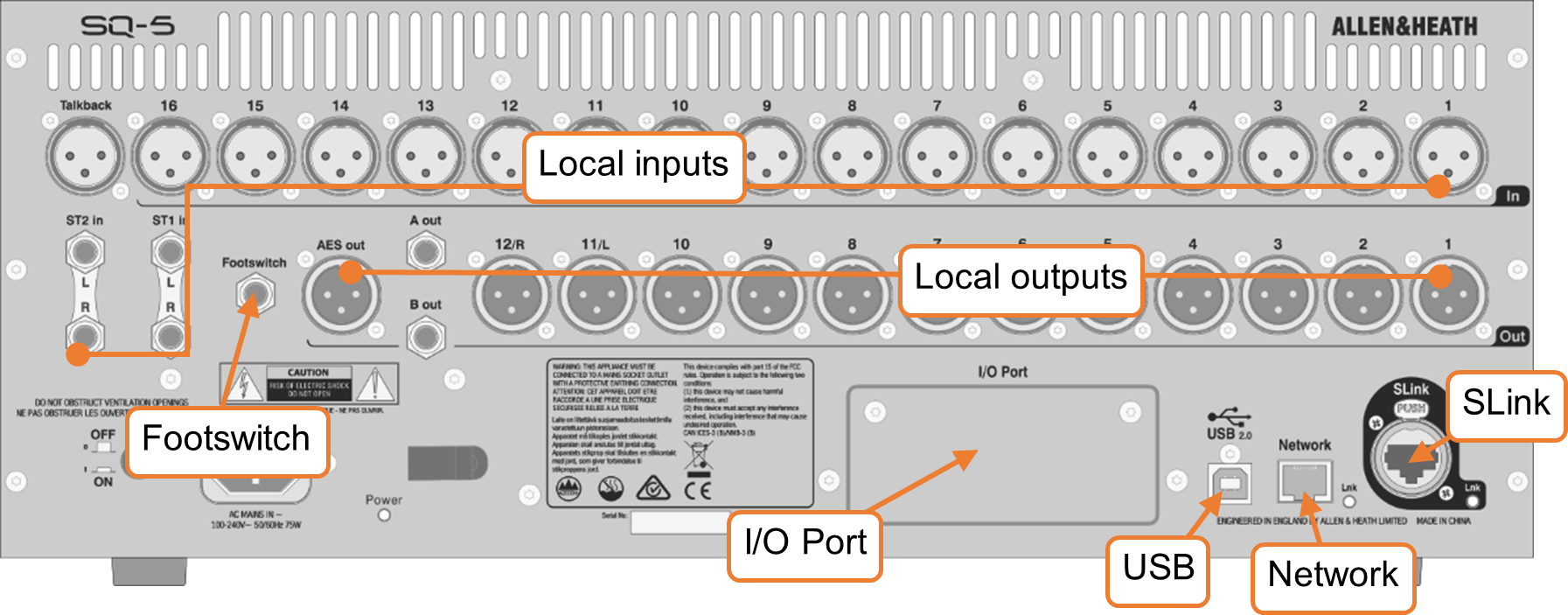

Verbindungen

Lokale Eingänge

Mono Mikrofon/Line (XLR Buchse weiblich) – Diese sind nummeriert und akzeptieren symmetrische Mikrofon- oder Line-Pegel-Signale. Gain, Pad und 48V Phantomspannung werden digital gesteuert.

Talkback (XLR Buchse weiblich) – Identisch zu den Mono Mikrofon/Line Eingängen. Gedacht für die Kommunikation vom Pultplatz aus, kann aber auch als zusätzlicher Eingang verwendet werden.

ST1, ST2 (1/4” TRS Klinke) – Als Stereo-Paare beschriftet, können diese auch als mono symmetrische Line-Pegel-Eingänge genutzt werden.

ST3 (TRS Mini-Klinke) – Befindet sich auf der Oberfläche des SQ und kann mit einer Line-Pegelquelle wie einem tragbaren Mediaplayer, Laptop, Tablet oder Smartphone über ein Standard-Stereo-Miniklinkenkabel verwendet werden.

Lokale Ausgänge

Mono Line (XLR Stecker männlich) – Line-Pegel-Ausgänge zum Senden von Mischungen oder Direkt-Ausgängen. Diese sind nummeriert und vollständig zuweisbar. Bei Standardeinstellungen wird der LR-Mix an 11&12 gesendet, wie beschriftet.

A/B Mono Line (1/4” TRS Klinke) – Zwei zuweisbare Line-Pegel-Ausgänge, die aus Komfortgründen an symmetrischen Klinkenbuchsen ausgegeben werden.

AES digital (XLR Stecker männlich) – Stereo-Digitalausgang, getaktet zum SQ. Für den Anschluss an Geräte mit digitalem Eingang.

Kopfhörer (1/4” TRS Klinke) – Befindet sich auf der Oberfläche des SQ, mit dedizierter Lautstärkeregelung. Wird vom PAFL-Bus gespeist.

SLink

Digitales Mehrkanal-Audio (etherCON) – Zur Erweiterung des SQ mit der Allen & Heath Everything I/O-Reihe von Erweiterungen. Der Modus wechselt automatisch zwischen den Protokollen dSnake/ME, DX und gigaACE/GX.

ⓘ SLink unterstützt nicht mehrere Protokolle auf einer einzelnen Verbindung.

ⓘ Prüfen Sie die SLink Verbindungen, um unterstützte Konfigurationen für die aktuelle Firmware zu sehen.

USB

SQ-Drive – Befindet sich auf der Oberfläche des SQ. Kann verwendet werden, um USB-Sticks oder tragbare HDDs oder SSDs anzuschließen. Dient zum Speichern und Abrufen von Daten, Firmware-Updates sowie Stereo- oder Mehrspur-Audioaufnahmen und Wiedergabe.

USB-B – Zum Anschluss an einen Windows- oder Mac-Computer, um das integrierte 32x32 Audio- und MIDI-Interface zu nutzen.

ⓘ Siehe den Abschnitt SQ-Drive und USB-B für weitere Informationen.

Netzwerk

Dies dient zum Anschluss des SQ an einen WLAN-Router, Access Point, lokales Netzwerk oder direkt an ein Gerät, wodurch das SQ Steuerdaten senden und empfangen kann. Zur Verwendung mit Allen & Heath SQ Apps und für MIDI über TCP/IP.

I/O-Port

Für den Anschluss von SQ Optionskarten, die Erweiterungen und Konnektivität mit Allen & Heath (SLink) oder Drittanbieter-Protokollen (einschließlich Dante, Waves und MADI) ermöglichen.

ⓘ Siehe www.allen-heath.com für alle verfügbaren Optionskarten.

Fußschalter

Schließen Sie einen einzelnen oder dualen, momentanen oder rastenden Fußschalter an und verwenden Sie ihn zur Steuerung von Funktionen wie Mutes, Tap Tempo oder Szenenwechseln.

ⓘ Siehe den Setup-Bereich für weitere Informationen.

Patchen

I/O-Patchen ermöglicht es, Eingangskanalprozessoren von beliebigen Eingangsbuchsen zu speisen und beliebige Ausgangsbuchsen von Direkt-, Mix- oder FX-Ausgängen zu speisen. Es ist auch möglich, Signale im System ohne Kanalverarbeitung zu routen.

Es gibt zwei Möglichkeiten, Eingangsbuchsen an Eingangskanalprozessoren zu patchen, entweder im Preamp-Bereich des Kanalverarbeitungsbildschirms oder im I/O-Bildschirm. Für das Patchen mehrerer Eingangskanäle ist die Verwendung des I/O-Patch-Bildschirms am einfachsten, der auch für alle Ausgangspatches verwendet wird.

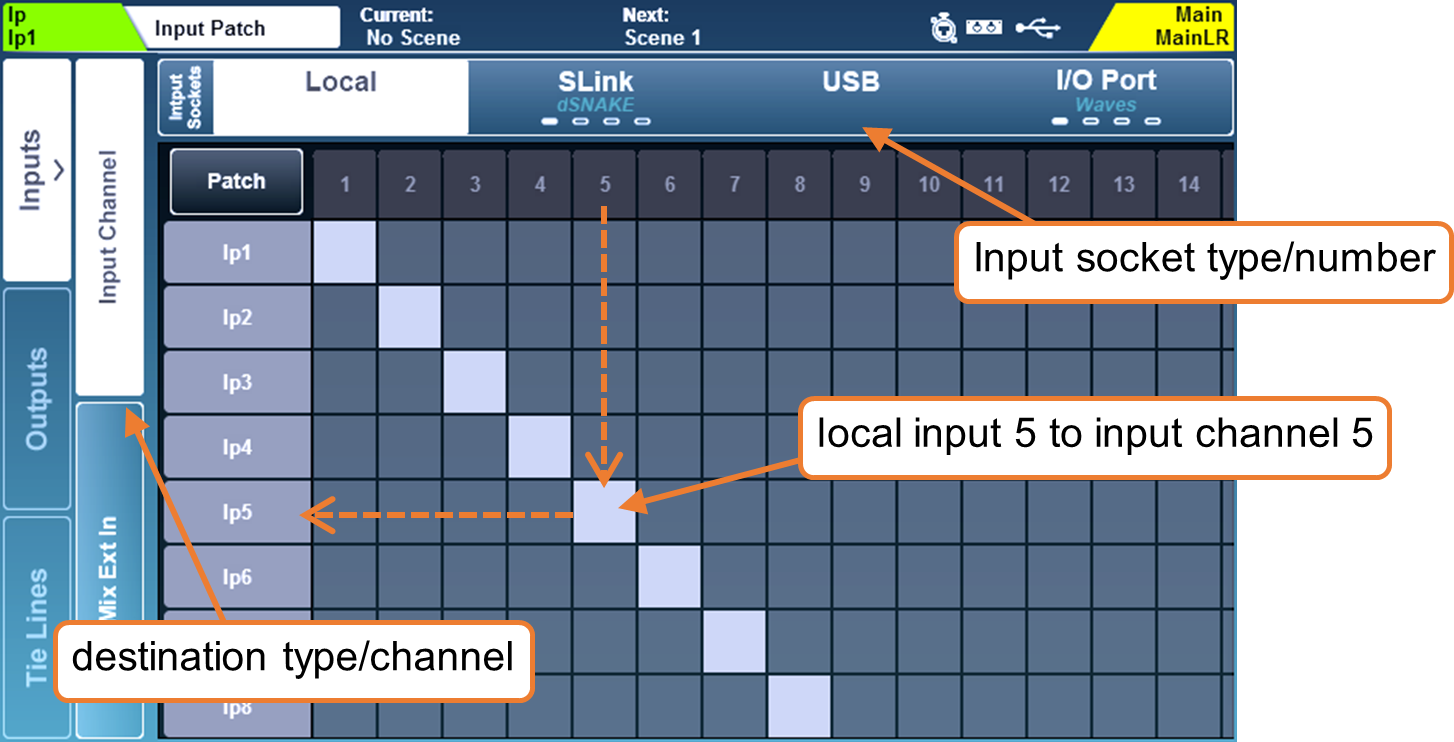

Drücken Sie die ‘I/O’ Bildschirmtaste, um die Patchmatrix anzuzeigen. Dies ist ein Raster von Patchblöcken, wobei jeder Block einen Kreuzungspunkt darstellt, der eine Verbindung symbolisiert.

Patchen

• Berühren Sie einen der Tabs ganz links und wählen Sie dann eine der folgenden Optionen:

‘Eingänge’ > ‘Eingangskanal’ = Patchen von Eingangsbuchsen oben zu Eingangskanälen des SQ links zum Mischen.
‘Eingänge’ > ‘Mix Ext In’ = Patchen von Eingangsbuchsen oben direkt in einen Mix des SQ links (ohne Verarbeitung, Pegel- oder Stummschaltungskontrolle).
‘Ausgänge’ > ‘Direkt-Ausgänge’ = Patchen von Direkt-Ausgängen der Eingangskanäle links zu beliebigen Ausgangsbuchsen oben.
‘Ausgänge’ > ‘Mix-Ausgänge’ = Patchen von Mix-Ausgängen des SQ links (LR, Aux, Gruppe, Matrix) zu beliebigen Ausgangsbuchsen oben.
‘Ausgänge’ > ‘Rack FX’ = Patchen von FX-Rückkanälen im SQ (das „nasse“ FX-Signal) links zu beliebigen Ausgangsbuchsen oben.
‘Ausgänge’ > ‘Listen Out’ = Patchen von PAFL-, Talkback- und Listen-Ausgängen im SQ links zu beliebigen Ausgangsbuchsen oben.
‘Tie Lines’ = Direktes Patchen von beliebigen Eingangsbuchsen links zu beliebigen Ausgangsbuchsen oben (ohne Verarbeitung, Pegel- oder Stummschaltungskontrolle).

• Beim Patchen von Eingängen werden die Eingangsbuchsen oben in der Matrix angezeigt und der Zielkanal (im SQ) links dargestellt.

• Beim Patchen von Ausgängen wird die Quelle (vom SQ) links in der Matrix angezeigt und die Ausgangsbuchsen oben.

• Beim Patchen von Tie Lines werden Eingangsquellen links und Ausgangsziele oben angezeigt.

• Ziehen Sie das Raster auf dem Bildschirm, um weitere Ein- und Ausgänge zu sehen.

• Berühren Sie den ‘SLink‘ oder ‘I/O-Port‘-Tab mehrfach, um die Kanäle 1-32, 33-64, 65-96 oder 97-128 anzuzeigen. Auf jedem Tab befinden sich vier Markierungen, die anzeigen, welcher Bildschirm aktuell angezeigt wird.

Patchen einer Quelle zu einem Ziel –

• Berühren Sie die ‘Patch’-Taste oben links in der Patchmatrix, um das Patchen zu aktivieren.

• Berühren Sie einen Patchblock in der Matrix, um eine Verbindung herzustellen oder zu löschen.

• Verfügbare Patchblöcke sind grau und werden hellgrau ausgefüllt, wenn gepatcht.

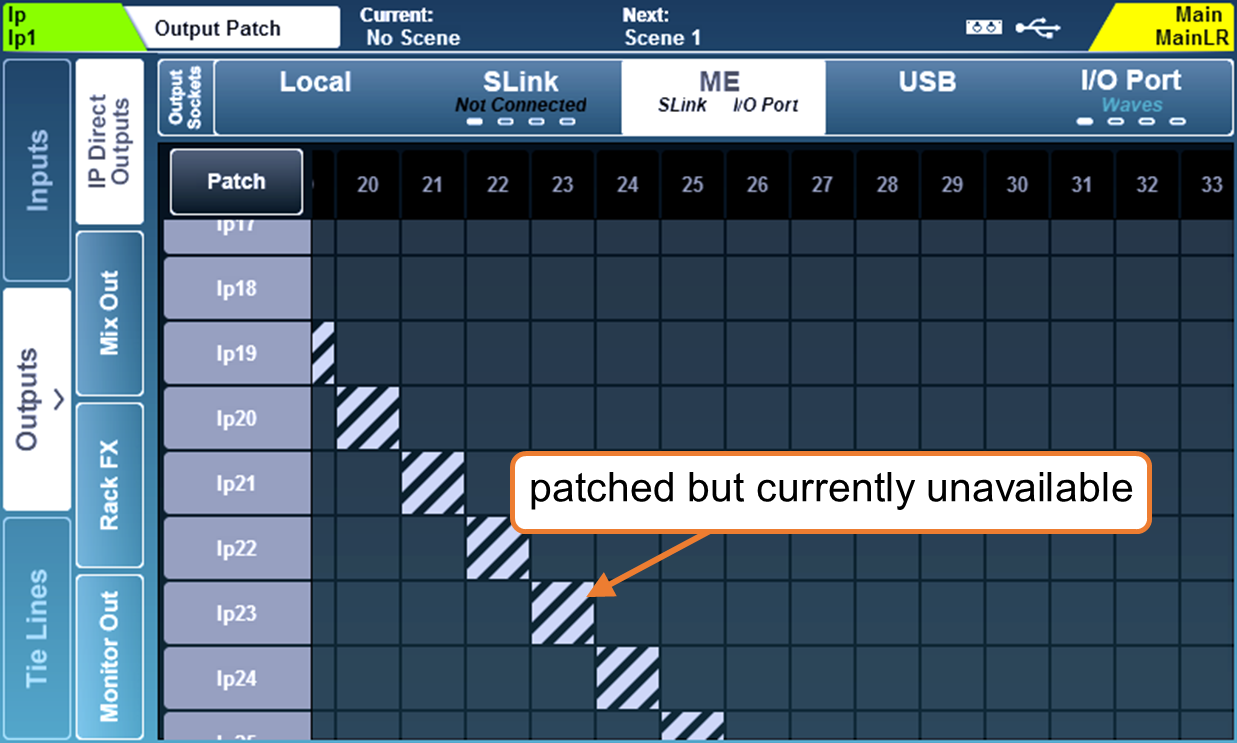

• Derzeit nicht verfügbare Patchblöcke sind dunkelgrau und werden gestreift hellgrau ausgefüllt, wenn gepatcht.

• Eingangs- oder Ausgangsbuchsen, die derzeit verwendet werden (einschließlich durch Insert-Punkte), sind dunkelgrau. Nicht verwendete Buchsen sind hellgrau.

ⓘ Der Patch-Schalter wird automatisch deaktiviert, wenn der I/O-Bildschirm verlassen wird. Er kann im Surface-Prefs-Bildschirm vollständig deaktiviert werden.

ⓘ Alle Patches zu einem derzeit nicht verbundenen Gerät werden aktiv, sobald das Gerät verbunden ist.

Sequenzielles Patchen –

Für schnelles sequenzielles Patchen (auch bekannt als „Block“, „One-to-One“ oder „Diagonales Patchen“)

• Berühren und halten Sie den ersten verfügbaren (nicht gepatchten) Patchblock, den Sie patchen möchten, bis der Touchscreen-Drehregler aufleuchtet.

• Drehen Sie den Touchscreen-Drehregler, um die Anzahl der Kanäle zu erhöhen oder zu verringern, die Sie patchen möchten; diese werden als blaue Patchblöcke angezeigt.

• Nehmen Sie den Finger vom Bildschirm, um das Patchen anzuwenden.

ⓘ Es ist nicht möglich, Patches sequenziell zu löschen, daher muss der Start-Patchblock derzeit unpatchiert sein.

Eingangskanal-Patch-Bibliotheken –

Durch Drücken der ‘Library’-Taste auf der Oberfläche, wenn der Tab ‘Eingangskanal’ unter ‘Eingänge’ aktiv ist, werden die IP-Kanal-Patch-Bibliotheken angezeigt.

Diese können verwendet werden, um Eingangskanal-Patches für verschiedene Setups zu speichern und abzurufen und bieten eine schnelle Methode, das gesamte Eingangspatch für virtuelle Soundchecks umzuschalten.

Für eine schnelle Einrichtung sind Werksvoreinstellungen für One-to-One-Patching von jedem Eingangstyp vorhanden.

ⓘ Eingangsbibliotheken speichern und rufen alle Eingangspatches ab, nicht nur die aktuell ausgewählte Quelle.

Lokale Buchsen

Die lokalen Ein- und Ausgangsoptionen im I/O-Bildschirm entsprechen den analogen Ein- und Ausgangsbuchsen-Beschriftungen am SQ.

SLink-Buchsen

Der SLink-Port ist kompatibel mit den Protokollen dSnake, DX und gigaACE/GX. Er wechselt zwischen diesen Protokollmodi, daher werden unterschiedliche Protokolle über eine einzelne Verbindung nicht unterstützt.

Der aktuelle Modus wird auf dem Tab in blauer Schrift angezeigt, es sei denn, es ist nichts verbunden, dann wird ‘Nicht verbunden’ angezeigt.

Überprüfen Sie die SLink Verbindungen für die vollständige Liste der unterstützten Konfigurationen.

Berühren Sie den Tab mehrfach, um die Kanäle 1-32, 33-64, 65-96 oder 97-128 anzuzeigen. Auf jedem Tab befinden sich vier Markierungen, die anzeigen, welcher Bildschirm aktuell angezeigt wird.

ME-Systeme

ME-U, ME-1 und ME-500-Geräte verwenden das dSnake-Protokoll und können entweder direkt angeschlossen, an die Monitor- oder Expander-Ports eines AR2412 oder AB168 angeschlossen oder an den DX2/ME-Port eines GX4816 angeschlossen werden.

Das ME-Patchen wird auf jeden SLink-Port angewendet, der das dSnake-Protokoll verwendet, was der SLink-Port, eine SLink-Optionskarte oder beides gleichzeitig sein kann. Der Text ‘SLink’ und/oder ‘I/O-Port’ im ‘ME’-Tab wird weiß angezeigt, wenn das Patchen auf einem der Ports aktiv ist.

ⓘ ME-U und ME-1-Geräte können insgesamt 40 Kanäle akzeptieren, ME-500-Geräte akzeptieren 16 Mono- oder Stereo-Kanäle.

ⓘ Stereokanäle werden im SQ in den Mixer-Konfigurationseinstellungen festgelegt und sollten bei Verwendung von ME-500-Geräten auf ungerade/gerade Kanalpaare gepatcht werden.

ⓘ ME-500-Geräte weisen automatisch die ersten 16 Stereo- oder Monoquellen, die sie empfangen, den 16 verfügbaren Tasten zu.

USB-B und SQ-Drive Kanäle

USB-Eingänge und -Ausgänge können entweder vom USB-B-Anschluss oder vom SQ-Drive verwendet werden.

Um den USB-Modus anzuzeigen oder zu ändern, drücken Sie die ‘Setup’-Taste, tippen Sie dann auf den ‘Audio’-Tab und anschließend auf den ‘USB’-Tab.

Siehe den Abschnitt SQ-Drive und USB-B für weitere Informationen zum Streamen und Aufnehmen von Audio.

I/O-Port Kanäle

Der I/O-Port dient zum Patchen zu und von SQ Optionskarten, die im I/O-Port installiert sind.

Das aktuelle Optionskarten-Protokoll wird auf dem Tab in blauer Schrift angezeigt, es sei denn, es ist nichts verbunden, dann wird ‘Nicht verbunden’ angezeigt.

ⓘ Berühren Sie den Tab mehrfach, um die Kanäle 1-32, 33-64, 65-96 oder 97-128 anzuzeigen. Auf jedem Tab befinden sich vier Markierungen, die anzeigen, welcher Bildschirm aktuell angezeigt wird.

ⓘ Beachten Sie, dass beim Patchen zu einer Optionskarte wie Dante oder Waves Sie das SQ zur Optionskarte patchen. Weitere Patches zwischen Geräten sind normalerweise anschließend erforderlich.

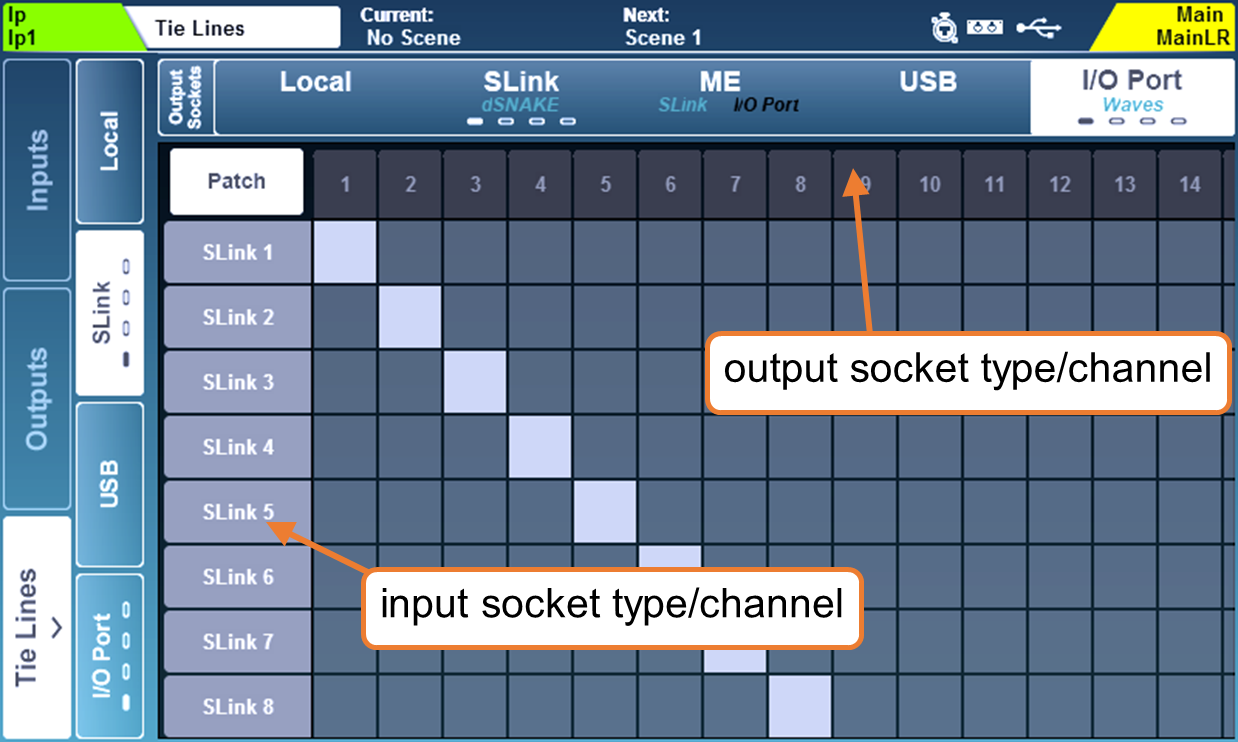

Tie Lines

Tie Lines werden verwendet, um Verbindungen direkt von beliebigen Eingangsbuchsen zu beliebigen Ausgangsbuchsen zu patchen, ohne die Kanalverarbeitung, das Mischen oder die Pegelsteuerung im Kern zu verwenden.

Sie unterscheiden sich von den direkten Eingangs-Ausgängen, die von den 48 Eingangskanalprozessoren kommen und Verarbeitung enthalten können.

Alle möglichen Eingangsbuchsen werden links und alle möglichen Ausgangsbuchsen oben angezeigt.

Tie Lines ermöglichen es, Audio direkt von jeder verfügbaren Eingangsquelle zu einem oder mehreren Ausgängen zu leiten und haben viele Anwendungen, darunter:

• Senden von unbearbeitetem (post-Buchse analogem Vorverstärker) Audio, während gleichzeitig bearbeitetes Audio von einem Eingangs-Direktausgang gesendet wird (z. B. beim Mehrspur-Aufnehmen und gleichzeitiger Verwendung eines ME Personal-Monitoring-Systems).

• Einrichten digitaler Splits für Front of House und Monitor- oder Broadcast-Setups.

• Senden eines Umgebungsmikrofons (nicht in einem Mix benötigt) an USB oder Optionskarte zur Aufnahme, ohne einen Eingangskanal zu verbrauchen.

ⓘ Um die Vorverstärkereinstellungen für Buchsen, die nicht Eingangs-Kanälen zugewiesen sind, bei Szenenwechseln zu schützen, blockieren Sie ‘Tie Line Only Preamps’ in den globalen oder Szenen Recall-Filtern.

Buchsensteuerung

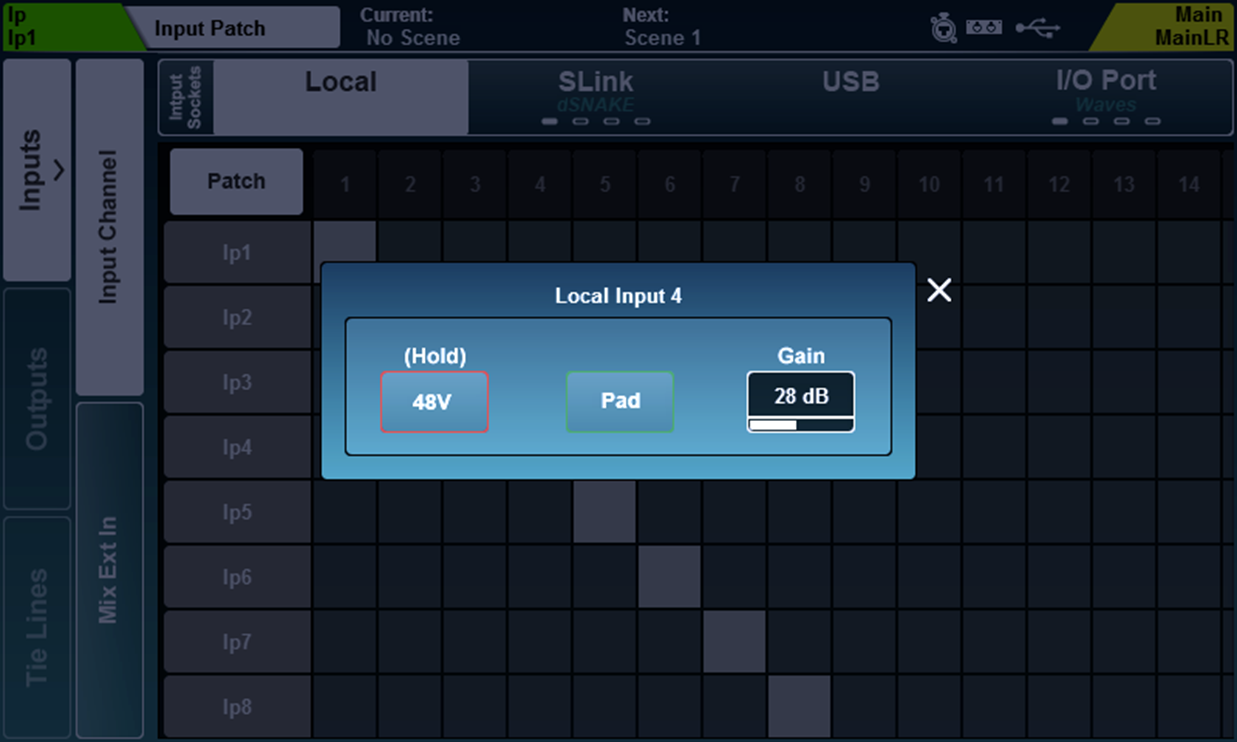

Das Berühren einer Buchsennummer oben in der Patchmatrix öffnet das Buchsensteuerungs-Popup mit den folgenden Optionen für verbundene lokale oder Expander-Buchsen.

Analoger Eingang = 48V, Pad und Gain

AES-Eingang = SRC-Bypass-Option

Alle Ausgangsbuchsen = Polarität (Invertieren)

AES-Ausgang = Ausgangsabtastrate
