Routing

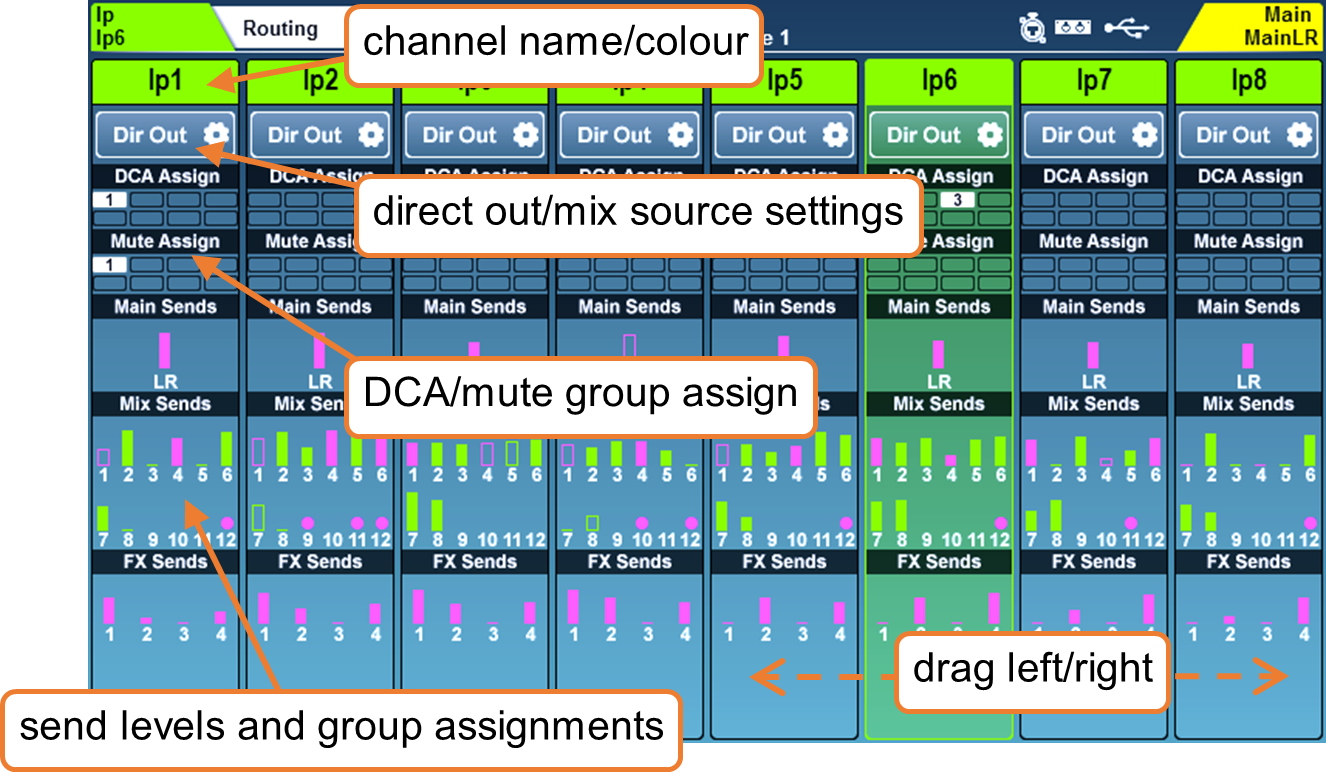

Drücken Sie eine beliebige ‘Sel’-Taste, um einen Kanal auszuwählen, und drücken Sie dann die ‘Routing’-Bildschirmtaste, um die Routing-‘Bankansicht’ anzuzeigen. Diese zeigt eine Übersicht von 8 Kanälen gleichzeitig, wobei der ausgewählte Kanal hervorgehoben ist.
Wenn ein Kanal einem DCA- oder Stummschaltgruppe zugewiesen ist, wird dies durch ein ausgefülltes, nummeriertes Symbol angezeigt.
Sendepegel für Eingangs- und Gruppenkanäle werden für Main/LR, Aux-Sends und FX-Sends angezeigt. Diese werden als ausgefüllte Leiste dargestellt, wenn zugewiesen, und als Umriss, wenn nicht zugewiesen. Die Leiste ist rosa für Post-Fader und grün für Pre-Fader gefärbt.
Wenn ein Mix als Gruppe konfiguriert wurde und ein Kanal der Gruppe zugewiesen ist, wird dies mit einem rosa Kreis angezeigt.
Die angezeigten 8 Kanäle passen sich automatisch an, wenn ein anderer Kanal ausgewählt wird, Sie können aber auch nach links oder rechts ziehen, um andere Kanäle in der Ebene zu sehen.
• Berühren Sie einen Kanalnamen, um den Namen und die Farbe zu ändern.
• Berühren Sie die ‘Dir Out’-Taste bei Eingangskanälen, um die Direct-Out-Einstellungen anzuzeigen.
• Berühren Sie die DCA/Mute-Zuweisungs-‘Blöcke’, um die Zuweisungen zu sehen.
• Berühren Sie einen beliebigen Bereich in den Main/Mix/FX/Matrix-Send-Pegeln, um detaillierte Send-Informationen für den Kanal anzuzeigen.
• Berühren Sie einen beliebigen Bereich in den Matrix-Quellen, um alle Quellen für diese Matrix zu sehen.
• Berühren Sie die Mitgliederliste eines DCA-Kanals, um die Mitglieder des DCA anzuzeigen sowie zuzuweisen oder zu entfernen.
ⓘ DCA-Kanäle zeigen eine Liste von bis zu 28 ‘Mitgliedern’. Wenn es mehr Mitglieder gibt, erscheint ‘…’ unten in der Liste.

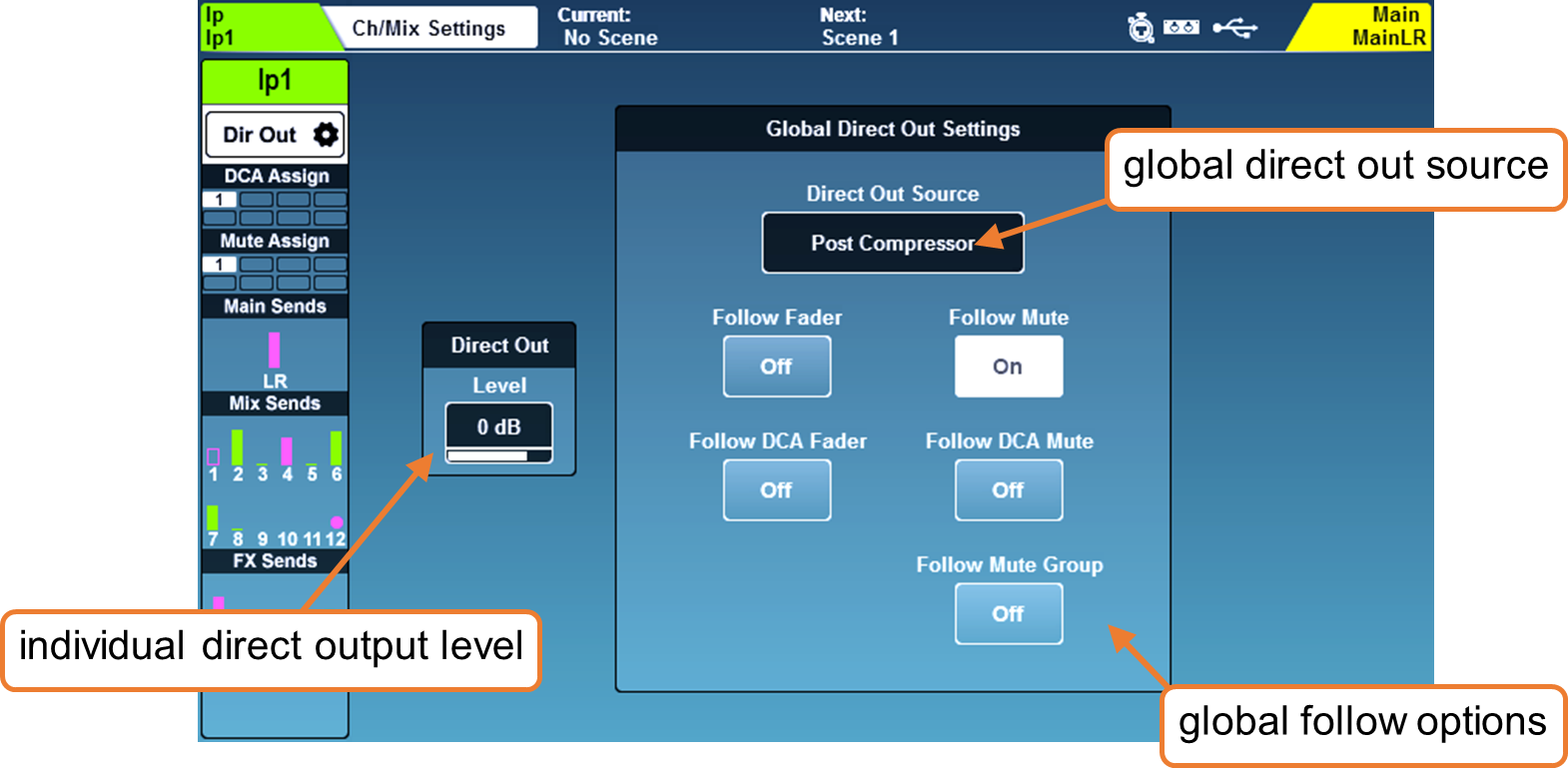

Direct Out
Berühren Sie die ‘Dir Out’-Taste bei einem beliebigen Eingangskanal.
Dieser Bildschirm zeigt den Direct-Out-Pegel für den ausgewählten Kanal sowie die globalen Direct-Out-Einstellungen, die alle Kanäle betreffen. Der aktuell ausgewählte Kanal wird links angezeigt.
• Berühren Sie den Pegelwert und passen Sie ihn mit dem Touchscreen-Drehregler an; dies wird für jeden Kanal einzeln eingestellt.
Direct-Out-Pegel = -inf bis +10dB
• Wählen Sie, ob Direct-Out-Signale von Fadern oder Stummschaltungen beeinflusst werden, indem Sie die Bildschirmtasten berühren.
• Wählen Sie den ‘Tap-Off’-Punkt des Kanals, indem Sie den Wert ‘Direct Out Source’ berühren. Jeder Quellpunkt wird in der Reihenfolge angezeigt und ist von allen vorherigen aktivierten Prozessen beeinflusst.
Post Preamp = Signal wird nur durch die Vorverstärkerverstärkung beeinflusst.
Post HPF = Signal wird zusätzlich vom Hochpassfilter beeinflusst.
Post Gate = Signal wird zusätzlich vom Gate beeinflusst.
Post Insert Return = Signal wird zusätzlich vom Insert beeinflusst.
Post PEQ = Signal wird zusätzlich vom PEQ beeinflusst.
Post Comp = Signal wird zusätzlich vom Kompressor beeinflusst.
Post Delay = Signal wird von allen Kanalprozessen einschließlich MS-Delay beeinflusst.
Mix Send- und Balance-Einstellungen
Mix-Kanäle haben anstelle der ‘Dir Out’-Taste der Eingangskanäle andere Tasten; berühren Sie diese, um folgende Optionen zu sehen.
Main – (‘Main Snd’)
• Berühren Sie den Wert ‘Output Bal’ und passen Sie mit dem Touchscreen-Drehregler die Ausgangsbalance an.

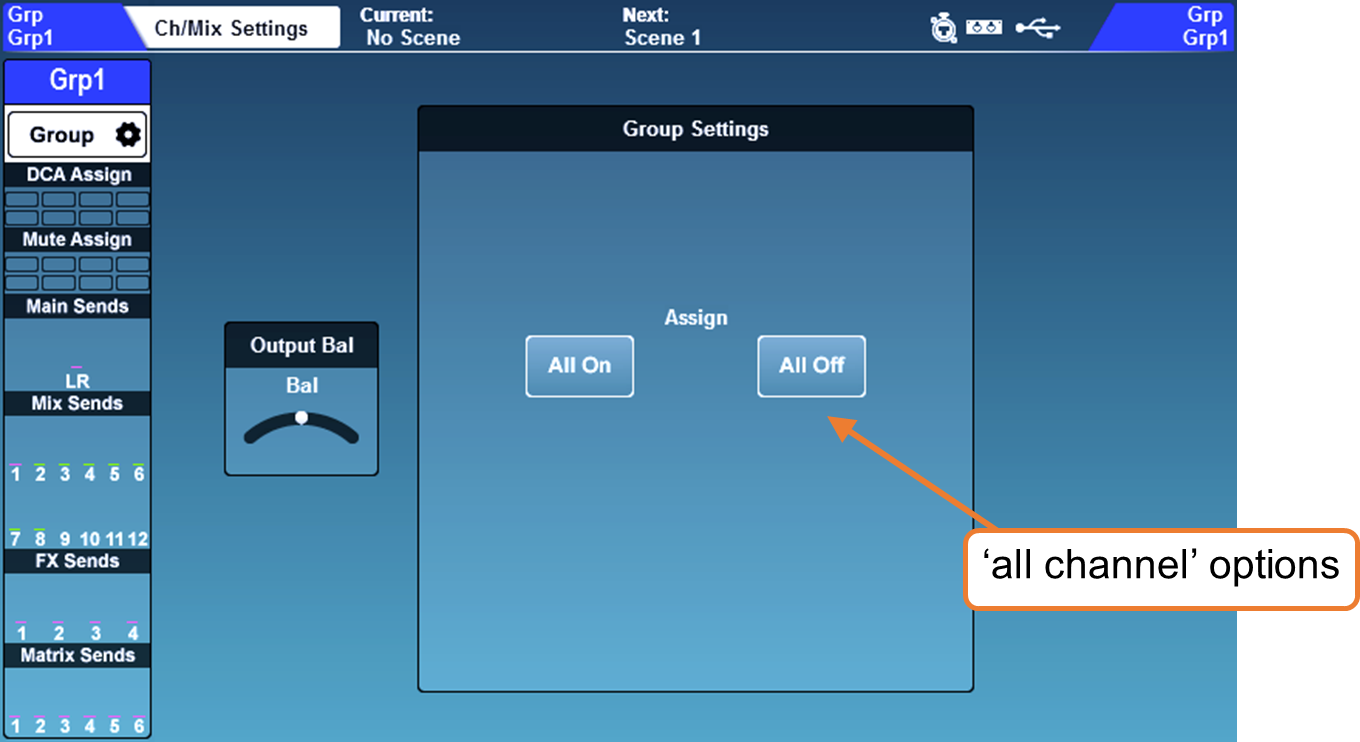

Group – (‘Group’)
• Berühren Sie den Wert ‘Output Bal’ und passen Sie mit dem Touchscreen-Drehregler die Ausgangsbalance an.
• Berühren Sie die ‘All On’- oder ‘All Off’-Taste, um alle Kanäle der Gruppe zuzuweisen oder zu entfernen.

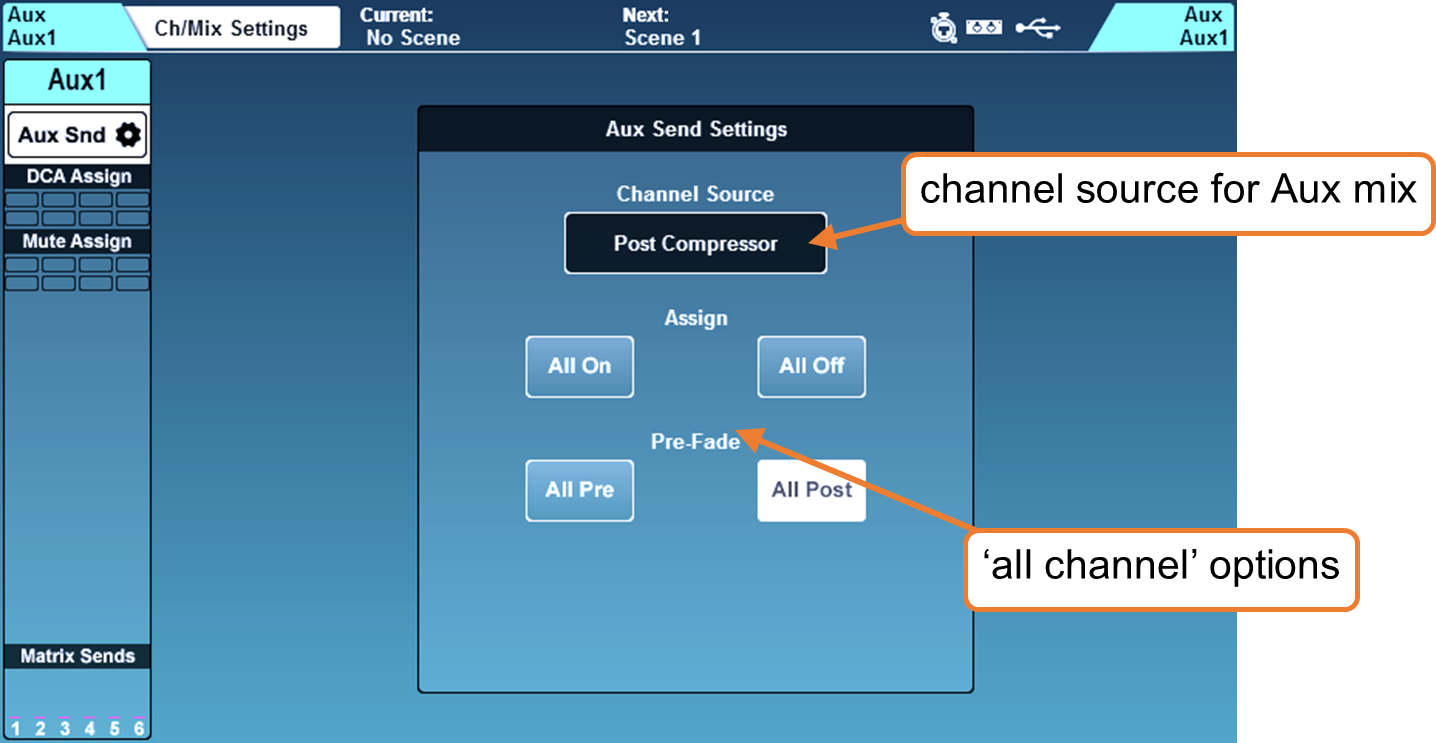

Aux – (‘Aux Snd’)
• Berühren Sie den Wert ‘Channel Source’, um auszuwählen, woher der Aux den Kanalsignal bezieht. Jeder Quellpunkt wird in der Reihenfolge angezeigt und ist von allen vorherigen aktivierten Prozessen beeinflusst.
Post Preamp = Signal wird nur durch die Vorverstärkerverstärkung beeinflusst.
Post EQ = Signal wird zusätzlich von HPF, Gate, Insert und PEQ beeinflusst.
Post Kompressor = Signal wird zusätzlich vom Kompressor beeinflusst.
Post Delay/AMM = Signal wird von allen Kanalprozessen beeinflusst.
ⓘ Siehe den Abschnitt Blockdiagramme für eine visuelle Darstellung der Signalwege.
• Berühren Sie die ‘All On’- oder ‘All Off’-Taste, um alle Kanäle dem Aux zuzuweisen oder zu entfernen.
• Berühren Sie die ‘All Pre’- oder ‘All Post’-Taste, um alle Kanalsends auf Pre-Fader oder Post-Fader einzustellen.
FX – (‘FX Snd’)
• Berühren Sie den Wert ‘Channel Source’, um auszuwählen, woher der FX-Sendbus das Kanalsignal bezieht. Jeder Quellpunkt wird in der Reihenfolge angezeigt und ist von allen vorherigen aktivierten Prozessen beeinflusst.
Post Preamp = Signal wird nur durch die Vorverstärkerverstärkung beeinflusst.
Post EQ = Signal wird zusätzlich von HPF, Gate, Insert und PEQ beeinflusst.
Post Kompressor = Signal wird zusätzlich vom Kompressor beeinflusst.
Post Delay/AMM = Signal wird von allen Kanalprozessen beeinflusst.
• Berühren Sie die ‘All On’- oder ‘All Off’-Taste, um alle Kanäle dem FX-Bus zuzuweisen oder zu entfernen.
• Berühren Sie die ‘All Pre’- oder ‘All Post’-Taste, um alle Kanalsends auf Pre-Fader oder Post-Fader einzustellen.

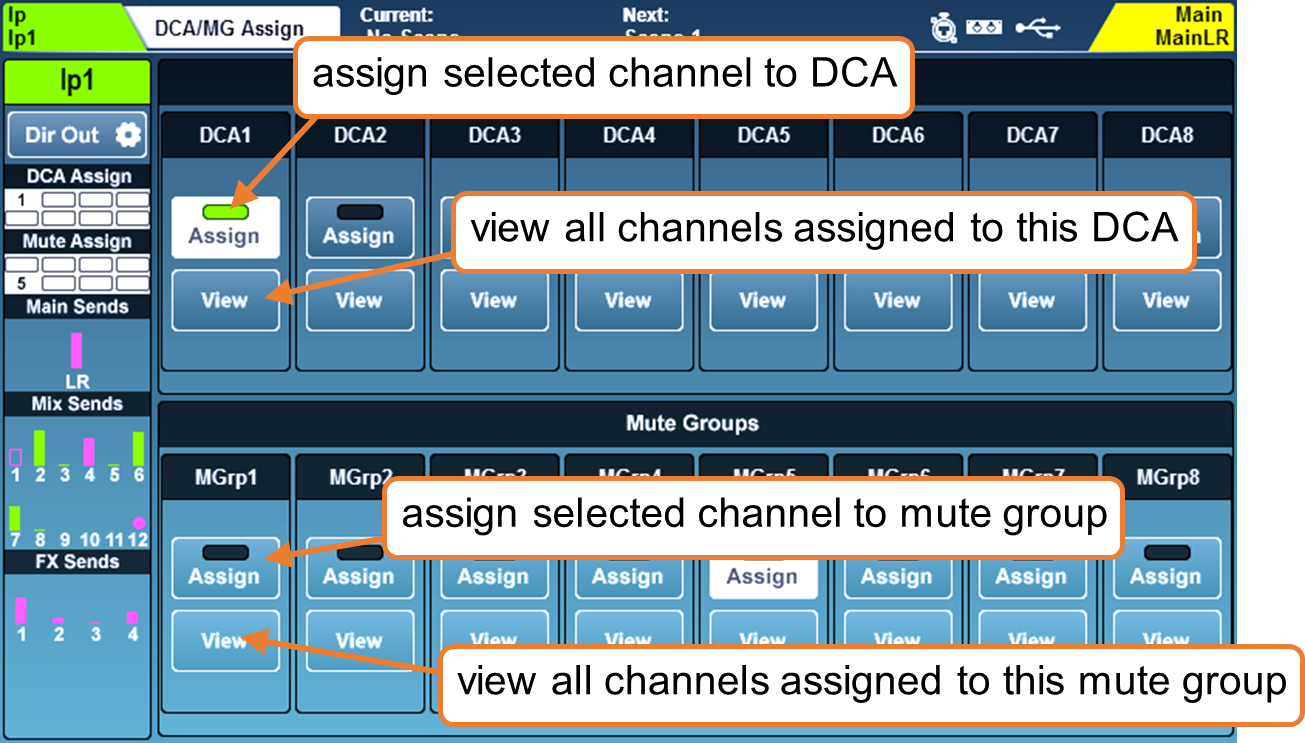

DCA/Mute-Gruppen
Berühren Sie den DCA/Mute-Zuweisungsblock, um die Zuweisungen für den ausgewählten Kanal anzuzeigen.
Digitally Controlled Amplifiers (DCA) steuern die Send-Pegel und Stummschaltungen mehrerer Kanäle mit einem einzigen Fader und einer Stummschaltungstaste.
Mute-Gruppen werden verwendet, um mehrere Kanäle mit einer einzigen SoftKey-Taste stummzuschalten.
• Berühren Sie die ‘Assign’-Tasten, um den ausgewählten Kanal DCA- oder Mute-Gruppen zuzuweisen oder zu entfernen.
• Berühren Sie die ‘View’-Tasten, um alle Kanäle anzuzeigen, die derzeit dieser DCA- oder Mute-Gruppe zugewiesen sind.
• Ziehen Sie in einem ‘View’-Fenster nach oben oder unten, um alle Kanäle zu sehen.
• Kanäle können durch Berühren der Zuweisungstasten zugewiesen oder entfernt werden.
• Berühren Sie die DCA/Mute-Zuweisungs-‘Blöcke’, um zur Ansicht der Kanalzuweisungen zurückzukehren.
Sowohl in den Bildschirmen ‘Processing’ als auch ‘Routing’ zeigen DCA-Kanäle eine Liste von bis zu 28 Kanal-‘Mitgliedern’ (Kanäle, die diesem DCA zugewiesen sind). Wenn es mehr Mitglieder gibt, erscheint ‘…’ unten in der Liste.
• Berühren Sie einen beliebigen Bereich in der DCA-Mitgliederliste, um Kanäle anzuzeigen sowie zuzuweisen oder zu entfernen.
ⓘ DCA dienen nur zur Steuerung, sie fassen keine Signale zusammen und führen keine Signalverarbeitung oder Pegelanzeige durch.
ⓘ Das Drücken der PAFL-Taste auf einem DCA-Faderstreifen entspricht der Verwendung von additivem PAFL bei jedem Mitglied des DCA. Wenn aktiviert, blinken die PAFL-Tasten der DCA-Mitglieder.
ⓘ Beim Stummschalten von DCA- oder Mute-Gruppen blinken die Stummschaltungstasten der zugewiesenen Kanäle. Wenn ein Kanal auch unabhängig stummgeschaltet ist, ändert sich die Leuchtdauer zur Anzeige.
ⓘ Die Funktion ‘DCA Spill’ erlaubt es, DCA-Mitglieder über die Kanalstreifen zu verteilen. Weitere Informationen finden Sie im Abschnitt DCA Spill.

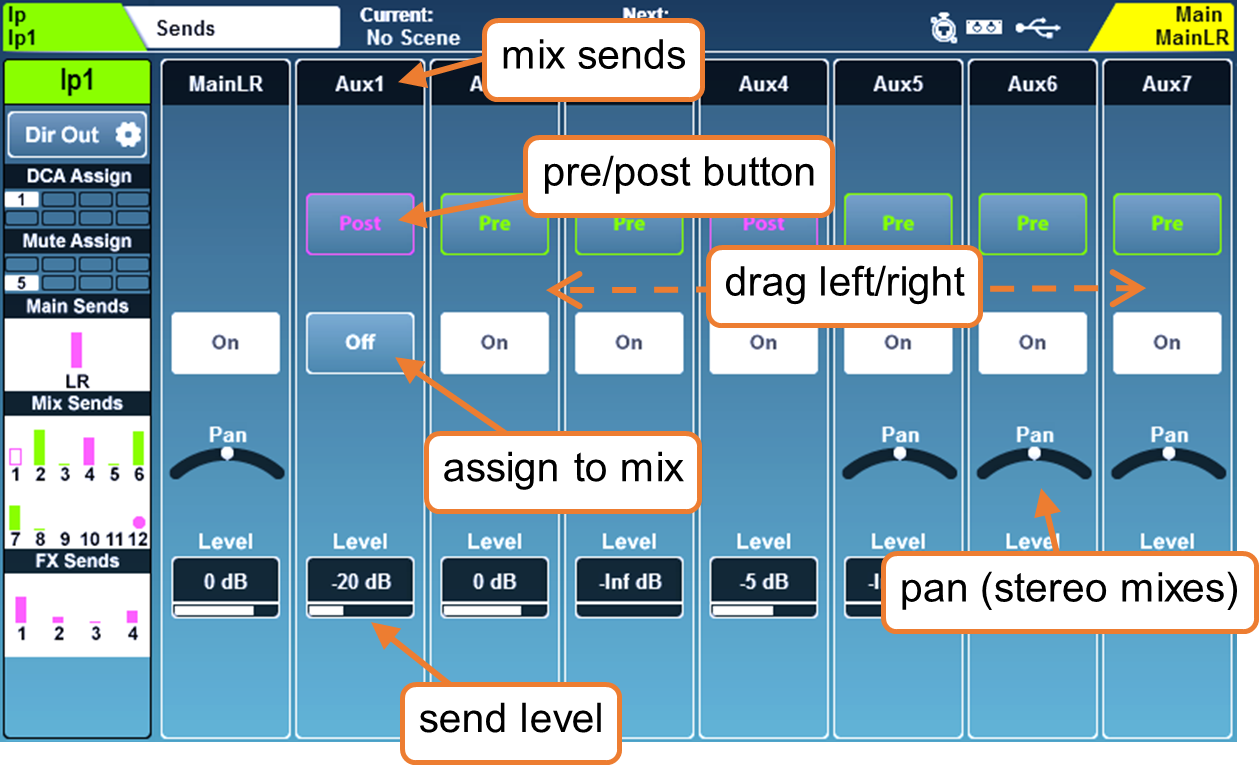

Send-Pegel und Mix-Zuweisungen
Dieser Bildschirm zeigt alle Sends und Mix-Zuweisungen für den ausgewählten Kanal.
• Ziehen Sie nach links oder rechts, um alle Mixe und Sends anzuzeigen.
• Berühren Sie eine ‘On/Off’-Taste, um den Kanal einem Mix/Send oder einer Matrix zuzuweisen oder zu entfernen.
• Berühren Sie eine ‘Pre/Post’-Taste, um einen Send auf Pre-Fader oder Post-Fader einzustellen.
• Berühren Sie eine ‘Pan/Bal’-Steuerung und verwenden Sie den Touchscreen-Drehregler, um die Panoramaposition oder Balance eines Sends einzustellen.
• Berühren Sie einen ‘Level’-Wert, um den Send-Pegel zu einem Mix mit dem Touchscreen-Drehregler anzupassen.
ⓘ Wenn Sie die ‘Assign’-Taste auf der Mischpultoberfläche gedrückt halten und die ‘Sel’-Taste eines Kanals drücken, wird dieser Kanal dem aktuell ausgewählten Mix zugewiesen oder daraus entfernt.
ⓘ Wenn Sie die ‘Assign’-Taste auf der Mischpultoberfläche gedrückt halten und die ‘Sel’-Taste eines Mixes drücken, werden alle Kanäle diesem Mix zugewiesen oder daraus entfernt.
ⓘ Wenn Sie die ‘Pre Fade’-Taste auf der Mischpultoberfläche gedrückt halten und die ‘Sel’-Taste eines Kanals drücken, wird der Sends des Kanals zum aktuell ausgewählten Mix zwischen Pre- und Post-Fader umgeschaltet.
ⓘ Wenn Sie die ‘Pre Fade’-Taste auf der Mischpultoberfläche gedrückt halten und die ‘Sel’-Taste eines Mixes drücken, werden alle Sends der Kanäle zwischen Pre- und Post-Fader umgeschaltet.
CH to All Mix-Taste
Wenn Sie die momentane ‘CH to All Mix’-Taste gedrückt halten, werden alle Send-Pegel des aktuell ausgewählten Kanals auf den Faderstreifen angezeigt. Wenn der ausgewählte Kanal ein Mix ist, werden die Send-Pegel zu Matrizen angezeigt.
Die CH to All Mix-Taste kann gleichzeitig mit den Tasten ‘Assign’ oder ‘Pre Fade’ gehalten werden, um Routing-Optionen für alle Mixe des ausgewählten Kanals schnell zu ändern.

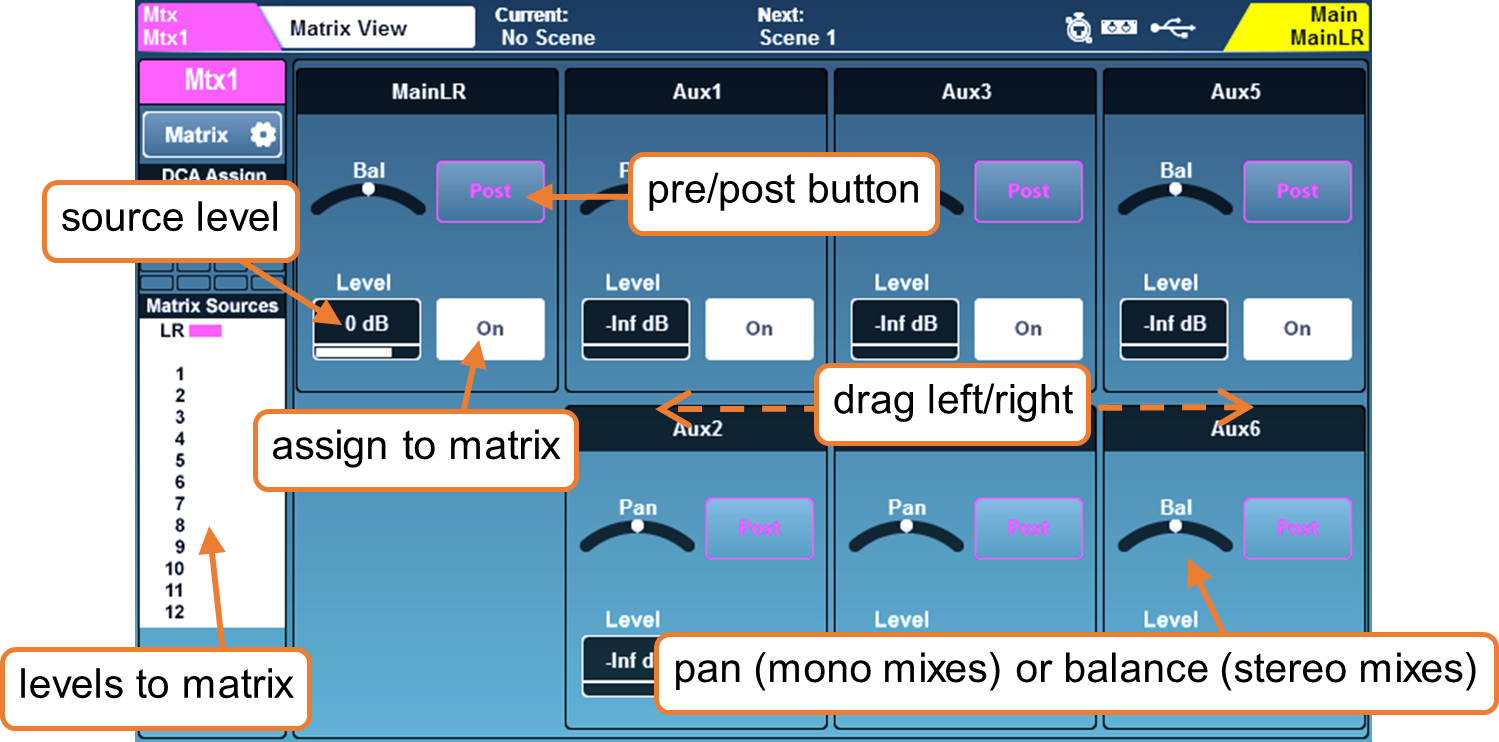

Matrizen
Das SQ verfügt über 3 Stereo-Matrixbusse, die aufgeteilt werden können, um bis zu 6 Mono-Matrizen bereitzustellen. Diese können von jeder Kombination aus SQ-Mixen gespeist und zu jedem verfügbaren Ausgangsanschluss geroutet werden, für Anwendungen wie:
• Aufnahme – ein einzelner Mix oder eine Kombination von Mixen kann mit zusätzlicher Mix-Verarbeitung und Pegelsteuerung aufgenommen werden.
• Zusätzliche Lautsprecher – eine Matrix kann verwendet werden, um eine Kopie eines einzelnen Mixes (oft der LR-Mix) mit zusätzlicher Verarbeitung und/oder Verzögerung zu senden. Dies ist nützlich für ‘Fill’-Lautsprecher oder zur zeitlichen Ausrichtung von Zusatzlautsprechern.
• Versorgung von Subwoofern – durch das Routing des Haupt-LR-Mixes (Post-Fade) zu einer Matrix und deren Nutzung zur Versorgung von Subwoofern kann der gesamte Systempegel über den LR-Master-Send gesteuert werden, während die Subwoofer zusätzliche Verarbeitung und Pegelsteuerung erhalten.
Es gibt drei Methoden, um einen Mix zu einer Matrix zu senden.
1) Die Matrix-Sends von einem Mix werden im Bildschirm für Send-Pegel und Zuweisungen angezeigt, wenn ein Mix ausgewählt ist.
2) Die Matrix-Quellen werden im Bildschirm für Send-Pegel und Zuweisungen angezeigt, wenn eine Matrix ausgewählt ist.
3) Die Matrix-Sends werden auf den Fadern angezeigt, wenn ein Mix-Kanal ausgewählt ist und die momentane ‘CH to All Mix’-Taste auf der Oberfläche des SQ gedrückt gehalten wird.
ⓘ Informationen zum Einstellen eines Mixes auf Mono finden Sie unter Input/Mix Stereo-Zuweisung.
