Messung
PAFL LED-Messung
Die 12-Segment-LED-Messung auf der Oberfläche des SQ rechts neben dem Touchscreen zeigt die Pegelmessung für den PAFL-Bus an und zeigt somit immer die Messung dessen, was an den Kopfhörerausgang gesendet wird.
Standardmäßig zeigt diese ohne aktive PAFL-Tasten den Haupt-LR-Mixpegel an.
ⓘ Die PAFL-LED-Anzeige unter der 12-Segment-LED leuchtet auf, wenn irgendwo im Mixer eine PAFL-Routing-Taste oder -Taste aktiv ist.
Eingangs-/FX/Mix-/USB-Messgeräte
Die ersten vier Registerkarten auf dem Bildschirm „Messgeräte“ zeigen „Eingangs-Messgeräte“, „FX-Messgeräte“, „Mix-Messgeräte“ und „USB-Messgeräte“ an.
• Die Hauptfarb-Messgeräte zeigen Pegel von -40dB bis +10dB an.
• Gain-Reduktions-Messgeräte zeigen Pegelabsenkungen von 0dB bis -30dB an; diese sind rot/hellrot, wenn der Kompressor eingeschaltet ist, und grau/weiß, wenn er ausgeschaltet ist.
• Die Gate-Aktiv-Indikatoren sind rot/hellrot, wenn das Gate eingeschaltet ist, und grau/weiß, wenn es ausgeschaltet ist.

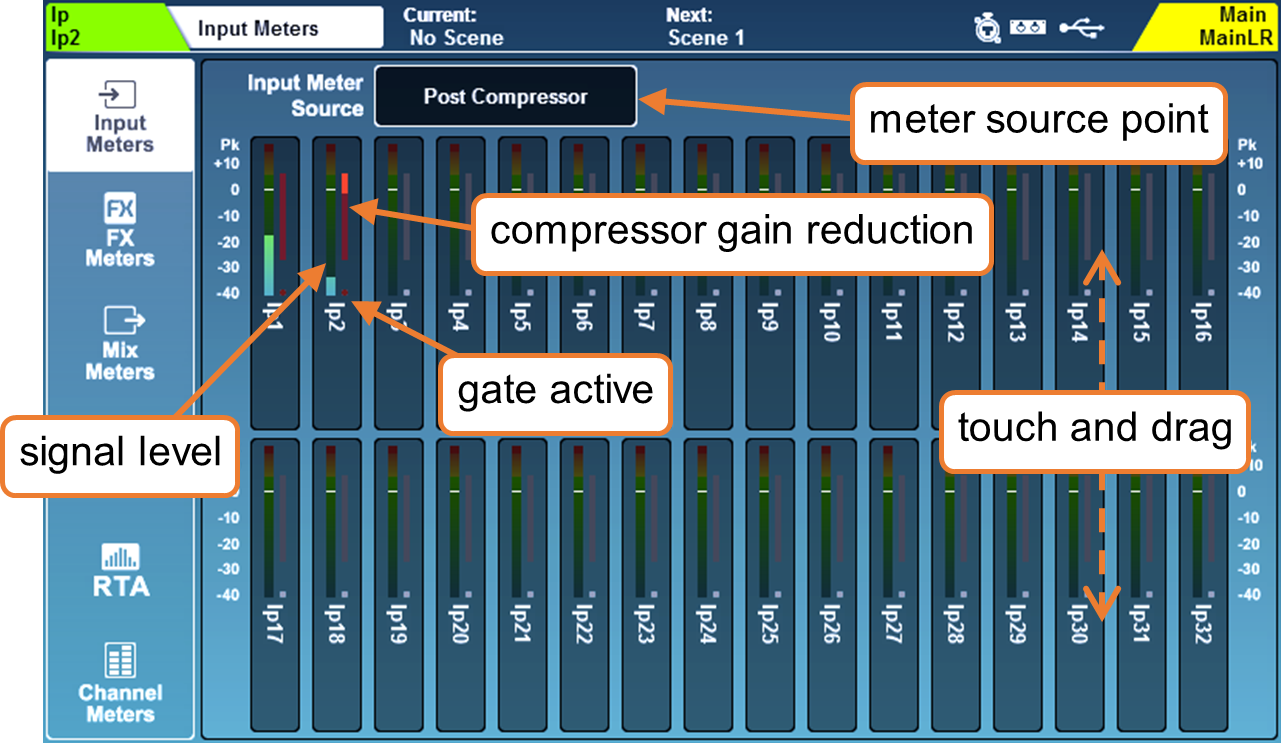

Eingangs-Messgeräte –
Berühren und nach oben oder unten ziehen, um alle Kanäle im Eingangs-Messgeräte-Bildschirm anzuzeigen.
Berühren Sie die Eingangs-Messquelle, um den Messpunkt für alle Eingangskanäle auszuwählen.
Post Preamp = Messung erfolgt direkt nach dem Vorverstärker.
Post EQ = Messung erfolgt direkt nach dem PEQ.
Post Kompressor = Messung erfolgt direkt nach dem Kompressor.
Post Delay/AMM = Messung erfolgt nach allen Verarbeitungen.
ⓘ Beachten Sie, dass die Einstellungen der Messquelle auch die chromatische Kanalpegelanzeige beeinflussen.
FX-Messgeräte –
Beinhaltet die dedizierten FX-Sendebusse und Stereo-FX-Rückkanäle.
Mix-Messgeräte –
Berühren Sie die Mix-Messquelle, um den Messpunkt für Mix-Kanäle auszuwählen.
Post Bus + Ext In = Messung erfolgt, nachdem alle Kanäle summiert wurden, einschließlich des externen Mix-Eingangs.
Post GEQ = Messung erfolgt direkt nach dem GEQ.
Post PEQ = Messung erfolgt direkt nach dem PEQ.
Post Kompressor = Messung erfolgt direkt nach dem Kompressor.
Post Delay/Fader = Messung erfolgt nach aller Verarbeitung und dem Fader.
ⓘ Beachten Sie, dass die Einstellungen der Messquelle auch die chromatische Kanalpegelanzeige beeinflussen.
USB-Messgeräte –
• „USB-Eingänge“ zeigen Pegel auf dem USB-Stream an, der in das SQ eingespeist wird, und beschriften diese mit dem höchstnummerierten Kanal oder Anschluss, auf den sie gepatcht wurden.
• „USB-Eingänge“ zeigen entweder die Messungen von USB-B (SQ-Drive nicht für die Wiedergabe verwendet) oder diejenigen vom SQ-Drive (SQ-Drive wird für die Wiedergabe verwendet).
• „USB-Ausgänge“ zeigen den Pegel und die Quelle der Signale, die an USB und SQ-Drive gesendet werden.
ⓘ USB-Messgeräte zeigen immer die maximal 32 Kanäle der Eingänge und Ausgänge an, aber nur die ersten 16 gelten für SQ-Drive, wenn die USB-Abtastrate auf 96 kHz eingestellt ist.

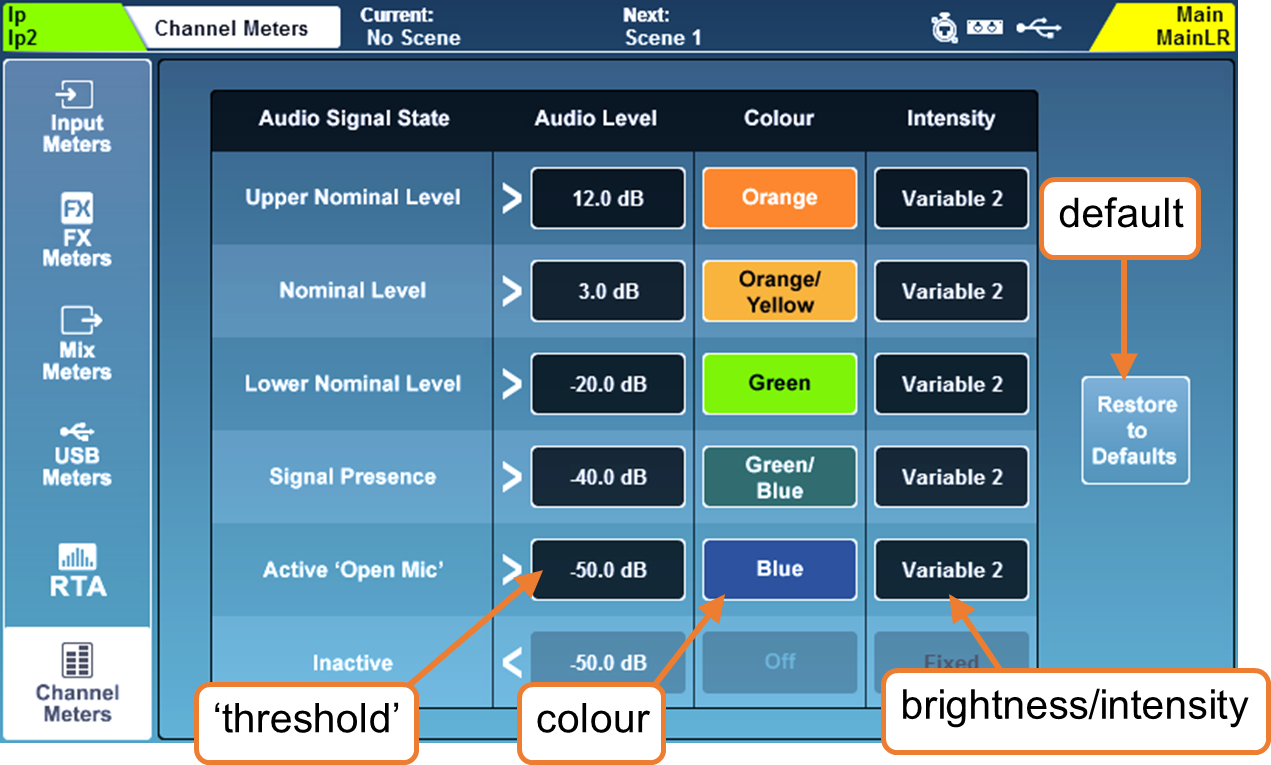

Chromatische Kanalpegelanzeige
Die chromatische Kanalpegelanzeige stellt die Informationen eines hochauflösenden Messgeräts im Raum einer einzigen LED dar. Sie kann einen viel größeren Pegelbereich als ein traditionelles Messgerät darstellen, und das Verhalten ist im Tab „Kanal-Messgeräte“ anpassbar.
ⓘ Die chromatische Kanalpegelanzeige verwendet dieselbe Messquelle wie die für Eingangs- und Mix-Messgeräte ausgewählte Messquelle.
• Berühren Sie einen Wert „Audiopegel“ und passen Sie ihn mit dem Touchscreen-Drehregler an.
ⓘ Die Werte für „Audiopegel“ sind durch die Pegel-Einstellungen der darüber und darunter liegenden Zustände begrenzt.
• Berühren Sie eine Farbe für einen „Audio-Signalzustand“ und verwenden Sie den Touchscreen-Drehregler, um die Farbe(n) für diesen Pegelbereich anzupassen.
Farben = Weiß, Rot, Orange, Orange/Gelb, Gelb, Grün, Grün/Blau, Blau, Blau/Rot, Aus.
• Berühren Sie den Wert „Intensität“, um das Verhalten der Messgeräte auszuwählen.
Fest = Das Messgerät wechselt sofort zwischen Zuständen.
Variabel 1 = Das Messgerät ändert sich nahe den Endpunkten seines Bereichs.
Variabel 2 = Das Messgerät ändert sich über den gesamten Bereich.
• Berühren Sie die Schaltfläche „Auf Standardwerte zurücksetzen“, um die Einstellungen wiederherzustellen:
| Obere Nennpegel | > | +12,0 dB | Orange | Variabel 2 |
| Nennpegel | > | +3,0 dB | Orange/Gelb | Variabel 2 |
| Untere Nennpegel | > | -20,0 dB | Grün | Variabel 2 |
| Signalpräsenz | > | -40,0 dB | Grün/Blau | Variabel 2 |
| Aktives „Offenes Mikrofon“ | > | -50,0 dB | Blau | Variabel 2 |
| Inaktiv | < | N/A | N/A | N/A |
RTA’s
Im SQ sind zwei Real-Time-Analyser vorhanden. Einer wird auf dem Messgeräte-Bildschirm angezeigt (der „Meters RTA“) und der andere kann in den PEQ- oder GEQ-Verarbeitungsbildschirmen angezeigt werden und/oder durch die chromatische Kanalpegelanzeige bei GEQ-„Fader Flip“-Modus angezeigt werden (der „Channel RTA“).

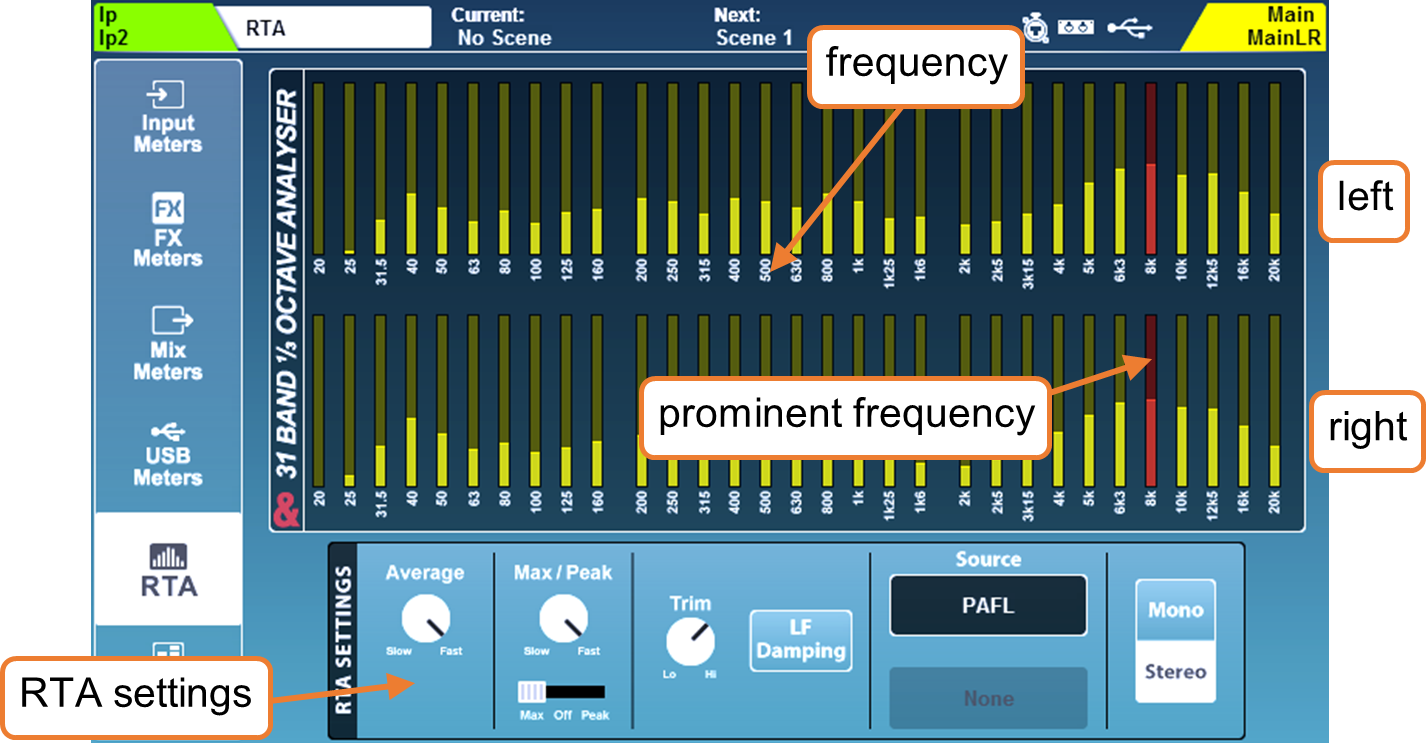

RTA – Messgeräte-Bildschirm –
Standardmäßig ist die RTA-Quelle auf dem Messgeräte-Bildschirm auf „PAFL“ eingestellt, um dem zu entsprechen, was an den Kopfhörerausgang und die 12-Segment-LED-Messung gesendet wird. Die Quelle kann bei Bedarf auch auf einen bestimmten festen Kanal umgeschaltet werden.
• Die prominenteste Frequenz wird rot angezeigt.
• Der Monomodus zeigt L+R an.
• Berühren Sie Schalter oder Werte, um Optionen auszuwählen oder Anpassungen mit dem Touchscreen-Drehregler vorzunehmen.
Quelle = PAFL oder Fester Kanal.
Fester Kanal = Jeder Eingangs- oder Mix-Kanal.
Mono/Stereo = Stereo 31-Band 1/3tel Oktave oder Mono 61-Band 1/6tel Oktave.
Trim = Erhöht oder verringert den Messpegel.
Durchschnitt Langsam bis Schnell = Passt die effektive Anzahl der vom Durchschnitts-(Balken)-Messgerät verwendeten Samples an.
Max/Peak Langsam bis Schnell = Passt die effektive Anzahl der vom Max/Peak-Indikator verwendeten Samples an.
Max-Off-Peak = Max zeigt den höheren Wert von Durchschnitt oder Peak an, Peak zeigt immer den Spitzenwert an (der niedriger sein kann als die Durchschnittswerte).
LF-Dämpfung = Wenn aktiviert, wird die Antwort allmählich zum niedrigsten Frequenzband hin gedämpft, um die LF-Ausgangsenergie besser darzustellen.

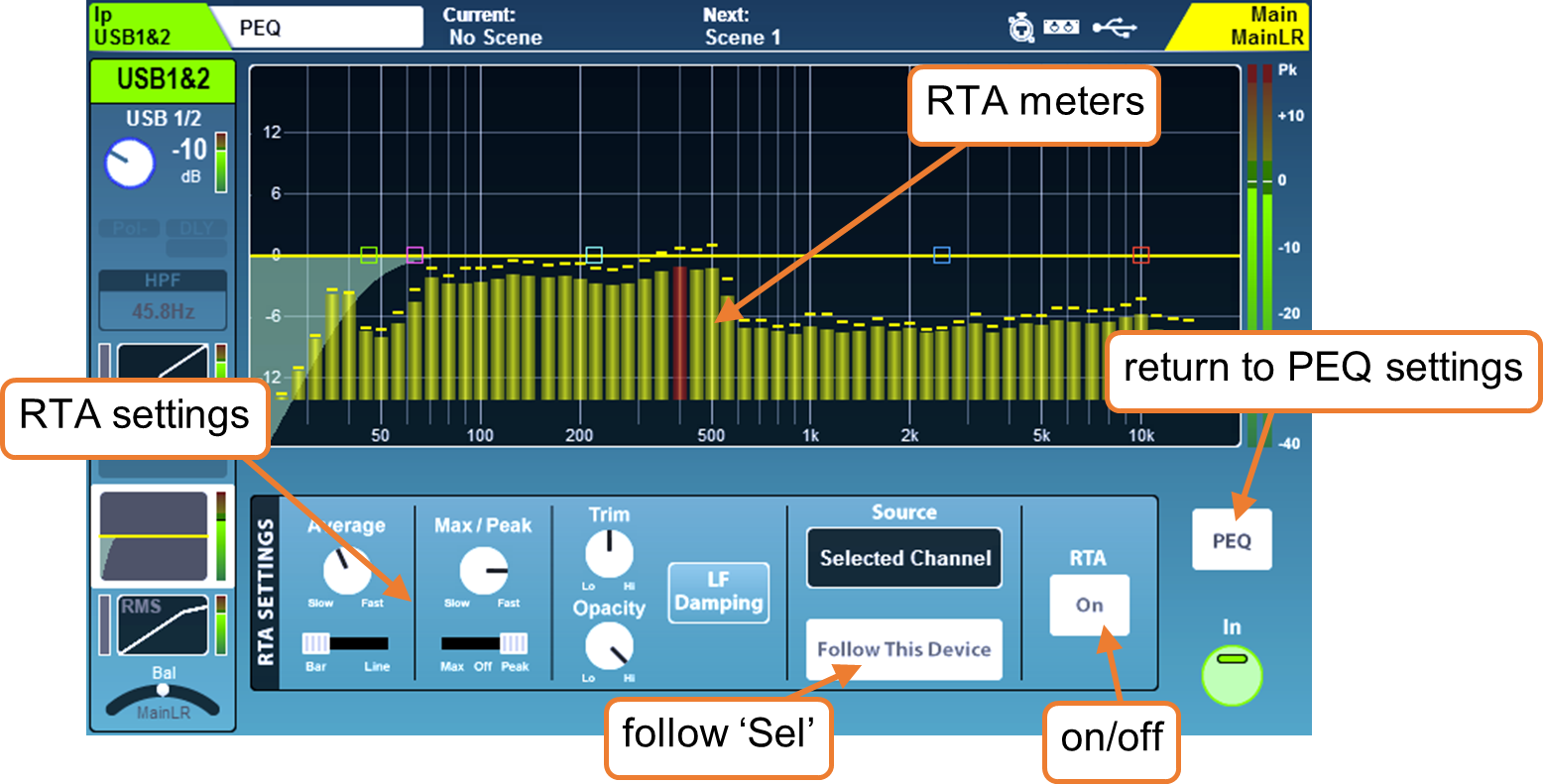

RTA – PEQ-Bildschirm –
Der 61-Band-PEQ-RTA verwendet eine automatische Verstärkungsregelung (Pre-Trim), um nützliche relative Pegel von Frequenzen im PEQ-Diagramm anzuzeigen. Standardmäßig stammt er vom ausgewählten Kanal und wird auf allen Eingangs- und Mix-Kanälen angezeigt.
Die Durchschnittsmessgeräte für den PEQ-RTA können entweder als Balken angezeigt werden, wobei jeder Messwert zentriert auf der Frequenz liegt, die er darstellt, oder als Linie.

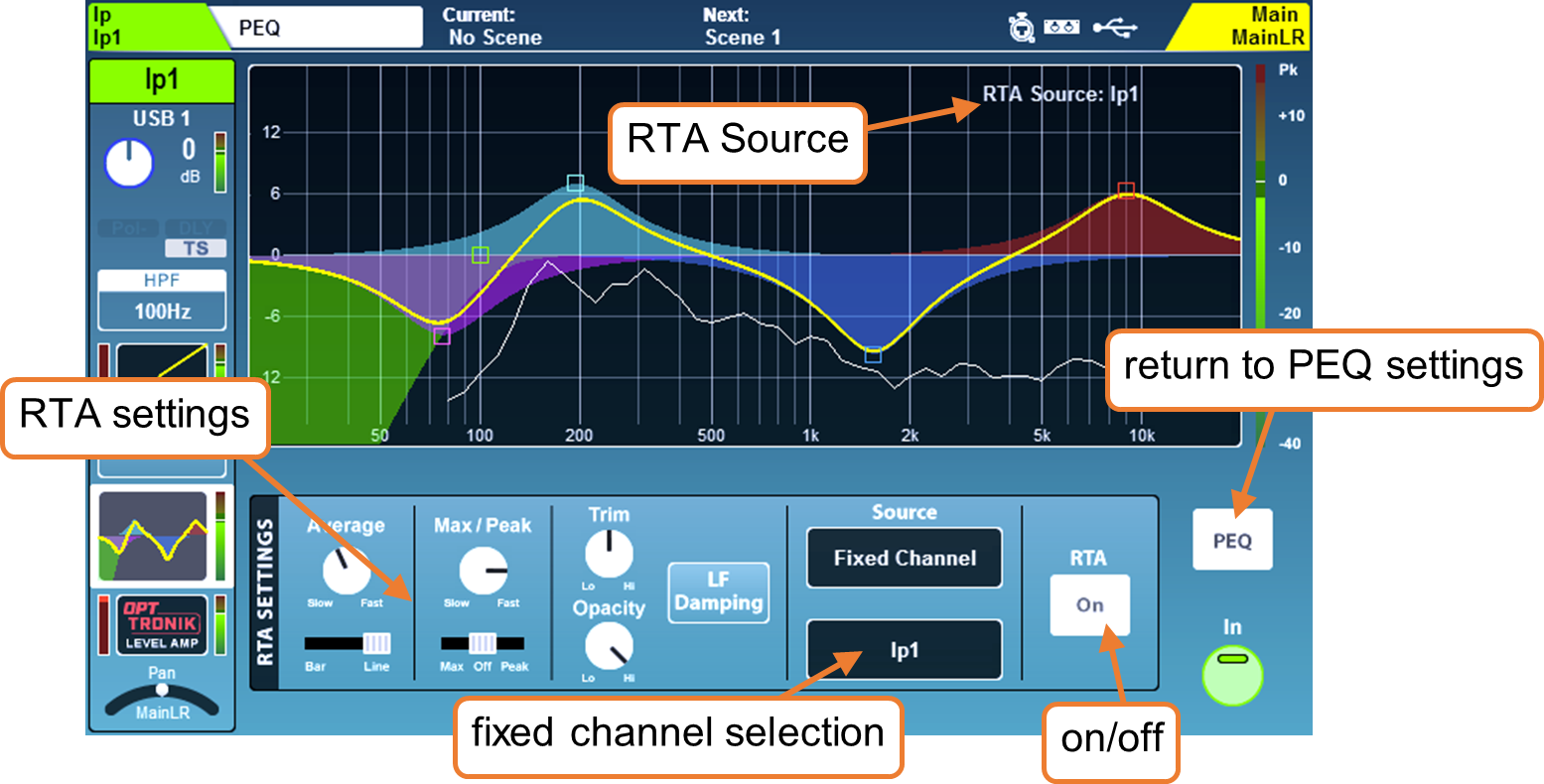

• Wenn die RTA-Quelle die Option „Fester Kanal“ verwendet und sich vom aktuell ausgewählten Kanal unterscheidet, wird der RTA-Quellenkanal oben rechts angezeigt.
• Wenn die RTA für einen anderen Kanal angezeigt wird, weil sie von einem anderen Gerät (z. B. SQ-MixPad) ausgewählt wurde, wird die RTA-Quelle oben rechts mit einem „!“-Präfix angezeigt und die RTA-Messgeräte werden ausgegraut.
• Beim Anzeigen von Balken wird die prominenteste Frequenz rot angezeigt.
• Stereoquellen zeigen die Messung für L+R an.
• Berühren Sie Schalter oder Werte, um Optionen auszuwählen oder Anpassungen mit dem Touchscreen-Drehregler vorzunehmen.
Quelle = Ausgewählter Kanal oder Fester Kanal.
Dieses Gerät folgen = Wenn aktiviert, wird durch das Auswählen eines Kanals auf diesem Gerät auch die Channel-RTA-Quelle ausgewählt.
Feste Kanalauswahl = Jeder Eingangs- oder Mix-Kanal.
Trim = Erhöht oder verringert den Messpegel.
Deckkraft = Passt die Deckkraft der RTA-Messung an.
Durchschnitt Langsam bis Schnell = Passt die effektive Anzahl der vom Durchschnitts-(Balken- oder Linien)-Messgerät verwendeten Samples an.
Balken-Linie = Zeigt mehrere Balken oder eine einzelne Linie an.
Max/Peak Langsam bis Schnell = Passt die effektive Anzahl der vom Max/Peak-Indikator verwendeten Samples an.
Max-Off-Peak = Max zeigt den höheren Wert von Durchschnitt oder Peak an, Peak zeigt immer den Spitzenwert an (der niedriger sein kann als die Durchschnittswerte).
LF-Dämpfung = Wenn aktiviert, wird die Antwort allmählich zum niedrigsten Frequenzband hin gedämpft, um die LF-Ausgangsenergie besser darzustellen.
• Berühren Sie die Schaltfläche „PEQ“, um zu den PEQ-Einstellungen zurückzukehren.

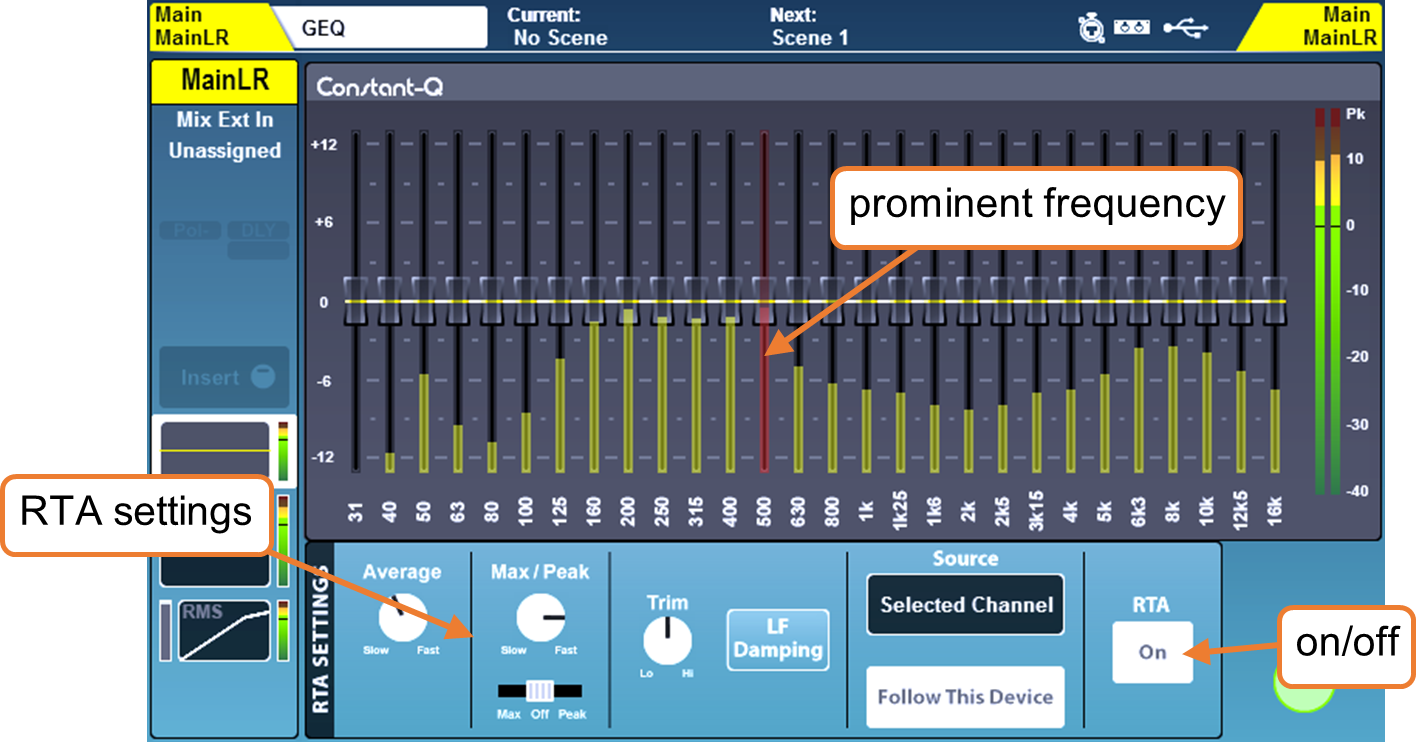

RTA – GEQ-Bildschirm –
Der 28-Band-GEQ-RTA verwendet eine automatische Verstärkungsregelung (Pre-Trim), um nützliche relative Pegel für jede Bandfrequenz des grafischen EQ anzuzeigen. Standardmäßig stammt er vom ausgewählten Mix-Kanal.
• Wenn die RTA für einen anderen Kanal über die Option „Fester Kanal“ angezeigt wird, wird die RTA-Quelle oben rechts angezeigt.
• Wenn die RTA für einen anderen Kanal angezeigt wird, weil sie vom SQ-MixPad ausgewählt wurde, wird die RTA-Quelle oben rechts mit einem „!“-Präfix angezeigt und die RTA-Messgeräte sind nicht sichtbar.
• Die prominenteste Frequenz wird rot angezeigt.
• Stereoquellen zeigen die Messung für L+R an.
Quelle = Ausgewählter Kanal oder Fester Kanal.
Dieses Gerät folgen = Wenn aktiviert, wird durch das Auswählen eines Kanals auf diesem Gerät auch die Channel-RTA-Quelle ausgewählt.
Feste Kanalauswahl = Jeder Eingangs- oder Mix-Kanal.
Trim = Erhöht oder verringert den Messpegel.
Deckkraft = Passt die Deckkraft der RTA-Messung an.
Durchschnitt Langsam bis Schnell = Passt die effektive Anzahl der vom Durchschnitts-(Balken)-Messgerät verwendeten Samples an.
Max/Peak Langsam bis Schnell = Passt die effektive Anzahl der vom Max/Peak-Indikator verwendeten Samples an.
Max-Off-Peak = Max zeigt den höheren Wert von Durchschnitt oder Peak an, Peak zeigt immer den Spitzenwert an (der niedriger sein kann als die Durchschnittswerte).
LF-Dämpfung = Wenn aktiviert, wird die Antwort allmählich zum niedrigsten Frequenzband hin gedämpft, um die LF-Ausgangsenergie besser darzustellen.
RTA – GEQ „Fader Flip“ –
Im GEQ-„Fader Flip“-Modus, wenn der PEQ/GEQ-RTA den aktuell ausgewählten Mix (d.h. den Mix, der von den Fadern gesteuert wird) anzeigt, zeigen die chromatischen Kanal-Messgeräte den Pegel jeder Frequenzbande oberhalb des Faders an, der sie steuert. Die prominenteste Frequenz wird auch über die Pk-LEDs angezeigt.
Wenn der PEQ/GEQ-RTA einen anderen Kanal als den ausgewählten anzeigt, leuchten die chromatischen Kanal-Messgeräte und die Pk-LEDs nicht auf.
Andere Messungen
• Detaillierte Messungen werden nach jedem Verarbeitungs-„Block“ angezeigt und sind besonders nützlich zur Überprüfung der Pegelsteuerung.
• Die SQ-Drive-Messung auf dem Multitrack-Bildschirm zeigt entweder das Signal an, das an das SQ-Drive gesendet wird, oder das Signal, das vom SQ-Drive zurückkommt, abhängig vom Zustand (Aufnahme/Wiedergabe).
Peak- und Mehrpunkt-Peak-Messung –
Solange ein Peak-Kanal einem Kanalzug zugewiesen wurde, ist auf der SQ-Oberfläche immer eine Sichtbarkeit von Peaks vorhanden, um potenziell schädliche Peaks irgendwo im Kanal zu finden, wie folgt:
• Wenn ein Kanal auf einem Kanalzug in einer inaktiven Ebene peakt, leuchtet die Ebenen-Auswahltaste rot.
• Mit ausgewählter Ebene verwendet die rote Peak-(Pk)-LED an jedem Kanalzug eine Mehrpunkt-Erkennung, um Peaks überall im Signalweg dieses Kanals anzuzeigen.
• Durch Auswahl des Kanals leuchten die roten Peak-(Pk)-LEDs neben den dedizierten Verarbeitungskontrollen (Preamp, PEQ, GEQ, Kompressor) auf, wenn das Signal -3 dBFS am Messgerät direkt nach diesem Verarbeitungs-„Block“ erreicht. 0 dBFS ist das absolute Maximum, daher zeigt die Pk-LED an, dass das Signal an diesem Punkt nahe am digitalen Clipping ist.
