Strip-Zuweisung

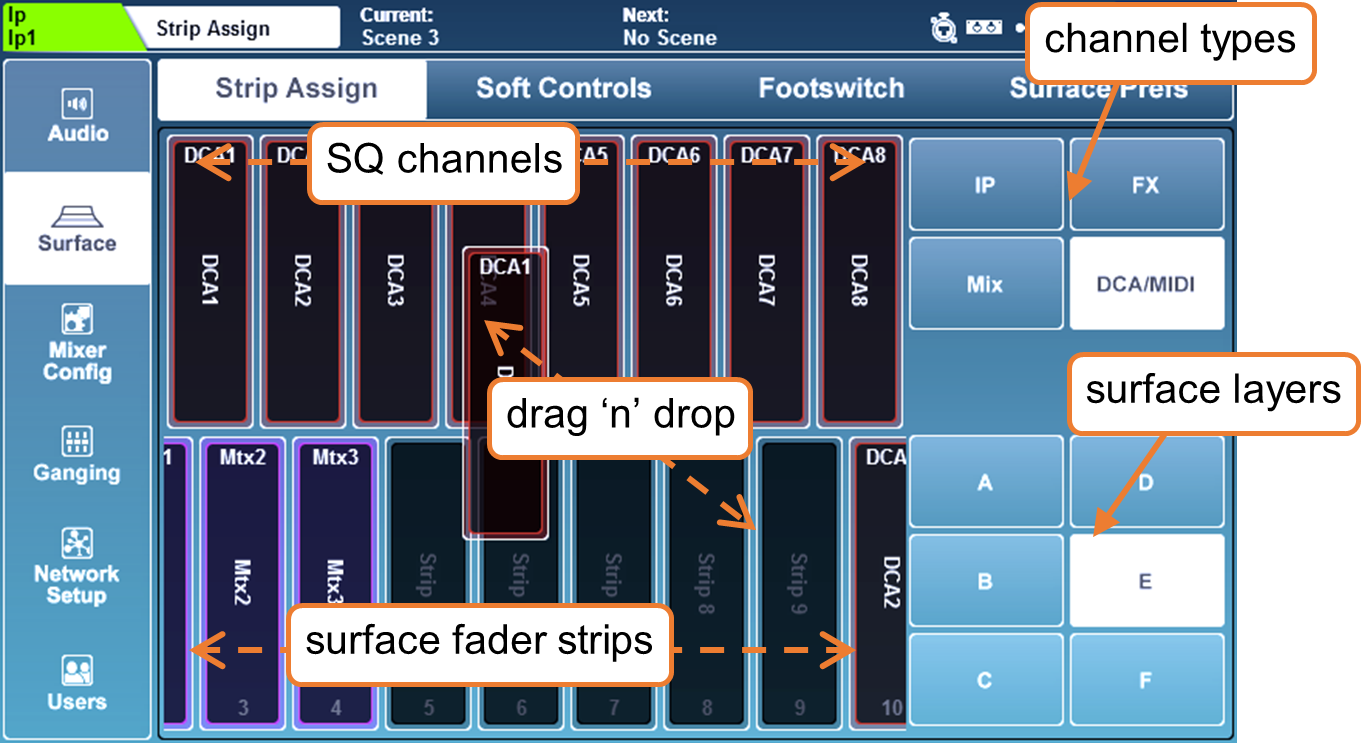

Alle Fader-Strips auf dem SQ sind frei zuweisbar.

Drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie auf den Reiter „Surface“ und dann auf den Reiter „Strip Assign“.

• SQ-Kanäle werden in der oberen Bildschirmhälfte angezeigt. Wählen Sie Kanaltypen durch Antippen der Tasten rechts aus und wischen Sie nach links oder rechts, um alle verfügbaren Kanäle zu sehen.

• Fader-Strips werden in der unteren Bildschirmhälfte angezeigt. Wählen Sie Ebenen durch Antippen der Tasten rechts oder durch Wechseln der Ebenen auf der Oberfläche, dann wischen Sie nach links oder rechts, um alle verfügbaren Fader-Strip-Slots anzuzeigen.

• Um Kanäle Fader-Strips zuzuweisen, ziehen Sie sie von der oberen Reihe auf einen Fader-Strip in der unteren Reihe.

• Um Zuweisungen zu entfernen, ziehen Sie sie aus dem Fader-Strip unten nach oben aus dem Bildschirm heraus.

ⓘ FX-Return-Kanäle können Fader-Strips zugewiesen werden, sind jedoch nur sichtbar, wenn sie vom Ausgang des FX-Engines geroutet werden (d.h. als „Mix -> Return“ an der Rückseite eingestellt).

ⓘ Der „Listen“-Bus ist kein Kanaltyp, aber der Master-Fader oder ein Soft Rotary kann verwendet werden, um die Listen-Lautstärke zu steuern. Siehe Abschnitt Mixer Role für weitere Informationen.

Eingangs-Mono/Stereo-Konfiguration

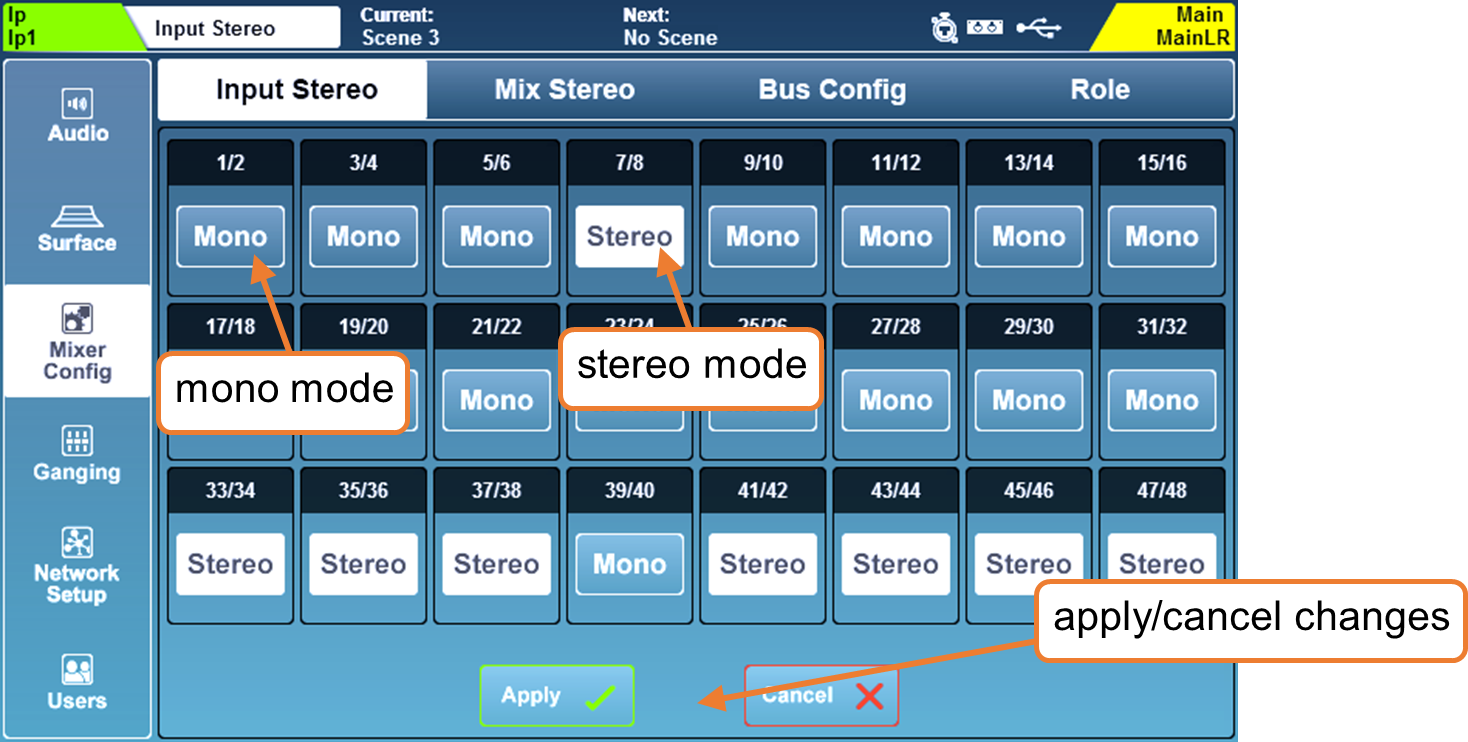

Um Eingangskanäle im gesamten Mixer als Stereo-Kanäle zu verwenden, müssen sie zuerst in den Stereomodus geschaltet werden.

Im „Setup“-Bildschirm tippen Sie auf den Reiter „Mixer Config“ und dann auf „Input Stereo“.

• Ungerade/gerade Paare von Eingangskanälen können durch Antippen der „Mono/Stereo“-Taste zwischen Mono- und Stereomodus umgeschaltet werden.

• Tippen Sie auf die „Apply“-Taste, um Änderungen zu übernehmen.

• Tippen Sie auf die „Cancel“-Taste, um Änderungen rückgängig zu machen und den aktuellen Zustand anzuzeigen.

ⓘ Standardmäßig werden Änderungen am Mono/Stereo-Zustand von Eingang und Mix beim Szenenabruf durch Global Filters blockiert.

Mix Mono/Stereo-Konfiguration

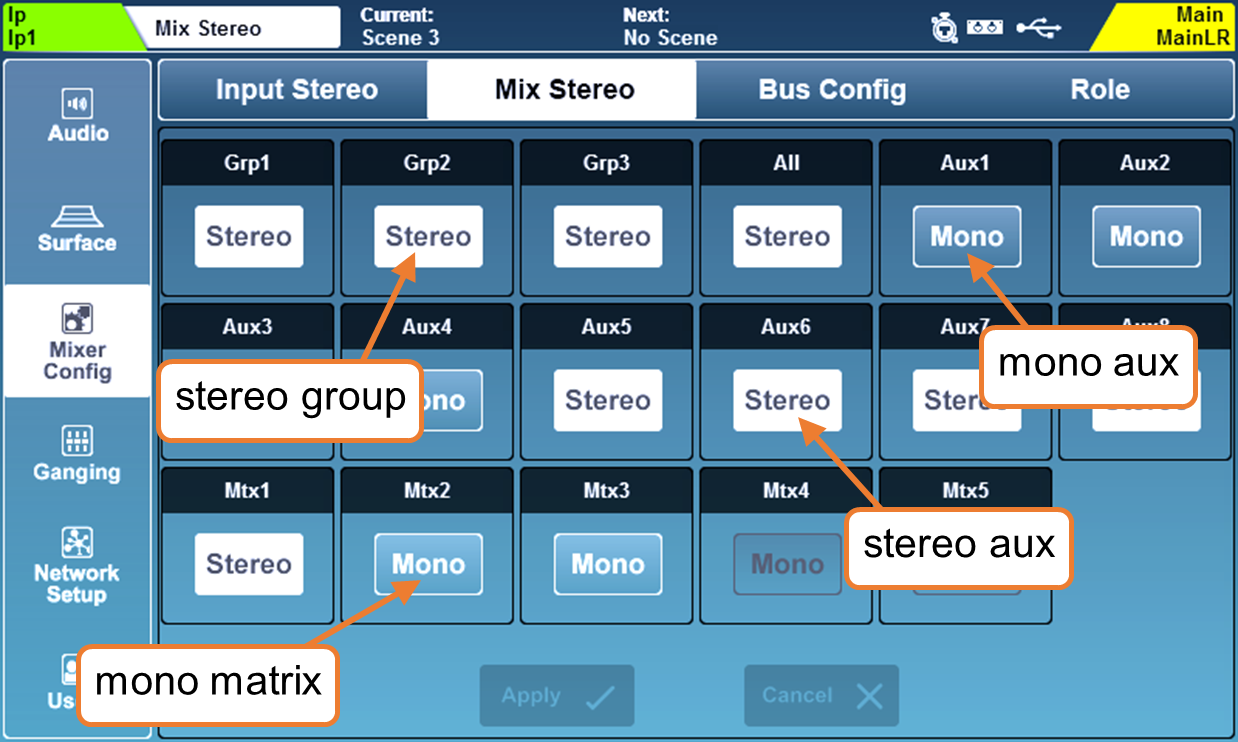

Mixe können im gesamten Mixer als Mono- oder Stereo-Kanäle verwendet werden. Im Stereomodus können Signale von Mono-Eingangskanälen gepannt werden, und Stereo-Signale werden mit Balance-Steuerung in Stereo weitergegeben. Im Monomodus werden Stereo-Signale summiert.

Im „Setup“-Bildschirm tippen Sie auf den Reiter „Mixer Config“ und dann auf „Mix Stereo“.

• Jeder Mix kann durch Antippen der „Mono/Stereo“-Taste zwischen Mono- und Stereomodus umgeschaltet werden.

• Tippen Sie auf die „Apply“-Taste, um Änderungen zu übernehmen.

• Tippen Sie auf die „Cancel“-Taste, um Änderungen rückgängig zu machen und den aktuellen Zustand anzuzeigen.

ⓘ Standardmäßig werden Änderungen am Mono/Stereo-Zustand von Eingang und Mix beim Szenenabruf durch Global Filters blockiert.

Extra Matrizen –

Wenn Stereo Matrix 1, 2 oder 3 auf Mono umgeschaltet wird, wird eine zusätzliche Mono-Matrix aktiviert, sodass insgesamt bis zu 6 Mono-Matrizen verfügbar sind.

Wenn eine von ihnen wieder auf Stereo umgeschaltet wird, wird immer zuerst die Mono-Matrix mit der höchsten Nummer entfernt.

Verarbeitungs-, Routing- und andere Einstellungen für Mono-Matrix-Kanäle 4-6 werden beim Speichern einer Szene immer gesichert, auch wenn die Matrix selbst aufgrund der Verwendung durch eine Stereo-Matrix nicht verfügbar ist. So gehen keine Einstellungen verloren, wenn die Matrix später wieder verfügbar gemacht wird.

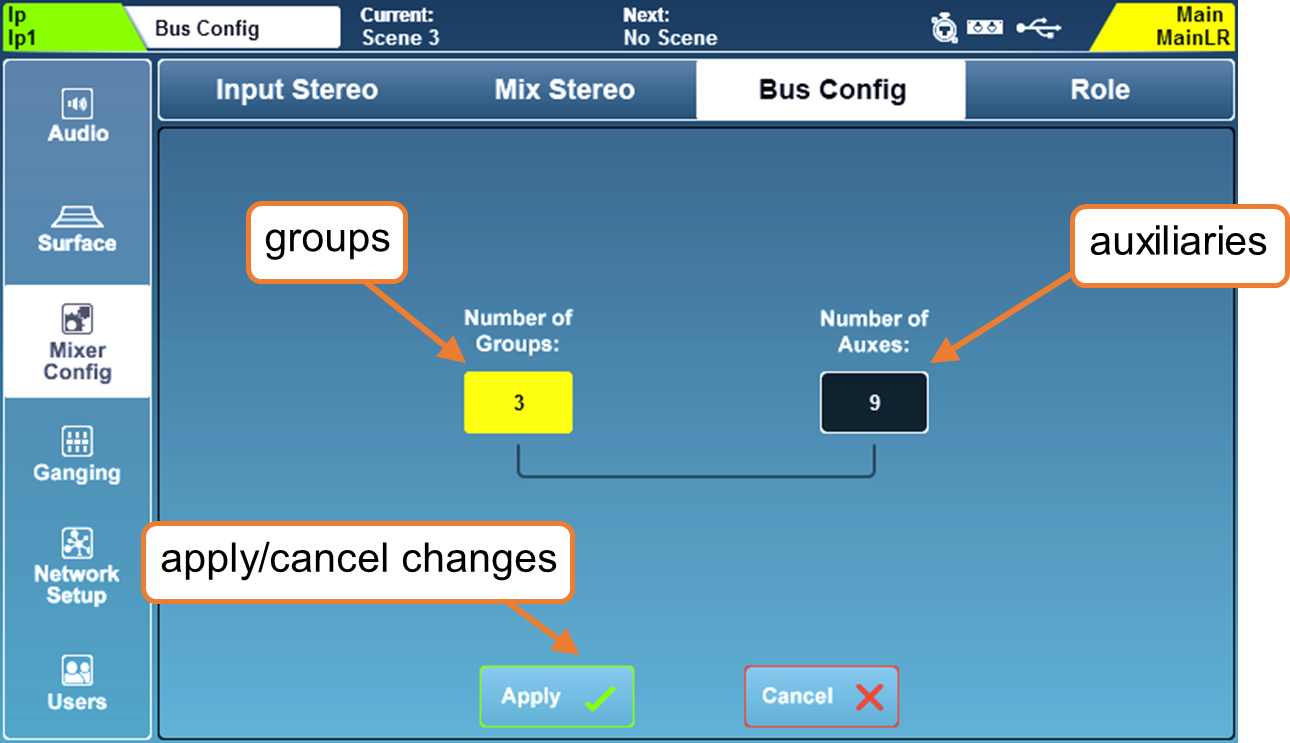

Mix Aux/Group Bus-Konfiguration

Die 12 Mixe können unter dem Reiter „Bus Config“ zwischen Gruppen- und Aux-Modi umgeschaltet werden.

• Tippen Sie auf den Wert „Number of Groups“ oder „Number of Auxes“ und passen Sie ihn mit dem Touchscreen-Drehregler an.

• Erhöht sich die Anzahl der Gruppen, verringert sich die Anzahl der Auxes und umgekehrt.

• Tippen Sie auf die „Apply“-Taste, um Änderungen zu übernehmen.

Auxes werden immer fortlaufend den ersten Mix-Tasten zugewiesen, gefolgt von den Gruppen. Zum Beispiel: Wenn Sie die Busse als 5 Gruppen und 7 Auxes konfigurieren, sind Auxes 1 bis 7 auf den Mix-Tasten 1 bis 7 und Gruppen 1 bis 5 auf den Mix-Tasten 8 bis 12.

ⓘ Mix-Tasten, die Auxes zugewiesen sind, leuchten blau, wenn sie aktiv sind, und Mix-Tasten, die Gruppen zugewiesen sind, leuchten magenta.

SoftKeys/SoftRotaries

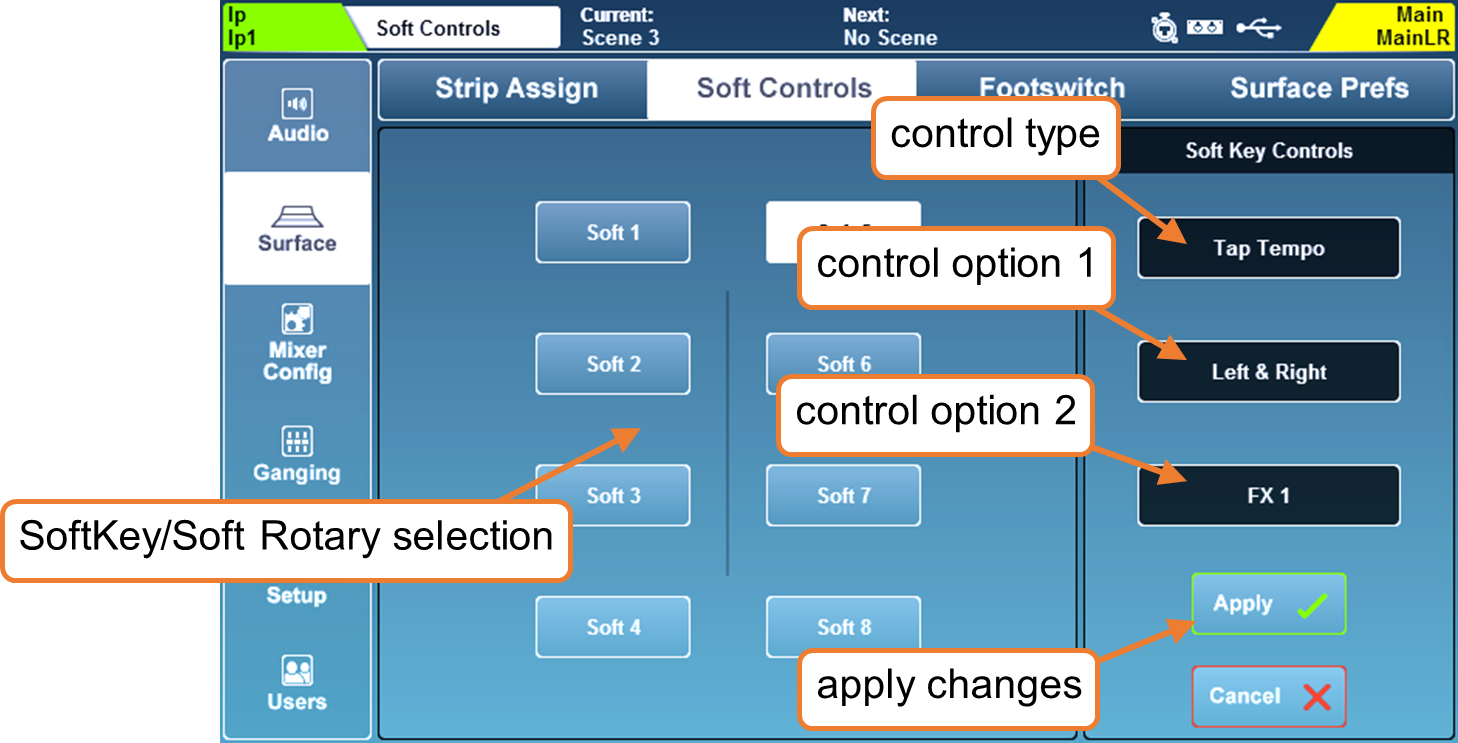

SoftKeys und SoftRotaries ermöglichen es Ihnen, die Oberflächensteuerungen des SQ anzupassen.

Drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Surface“ und anschließend auf den Reiter „Soft Controls“, um SoftKey- und SoftRotary-Zuweisungen anzuzeigen und anzupassen.

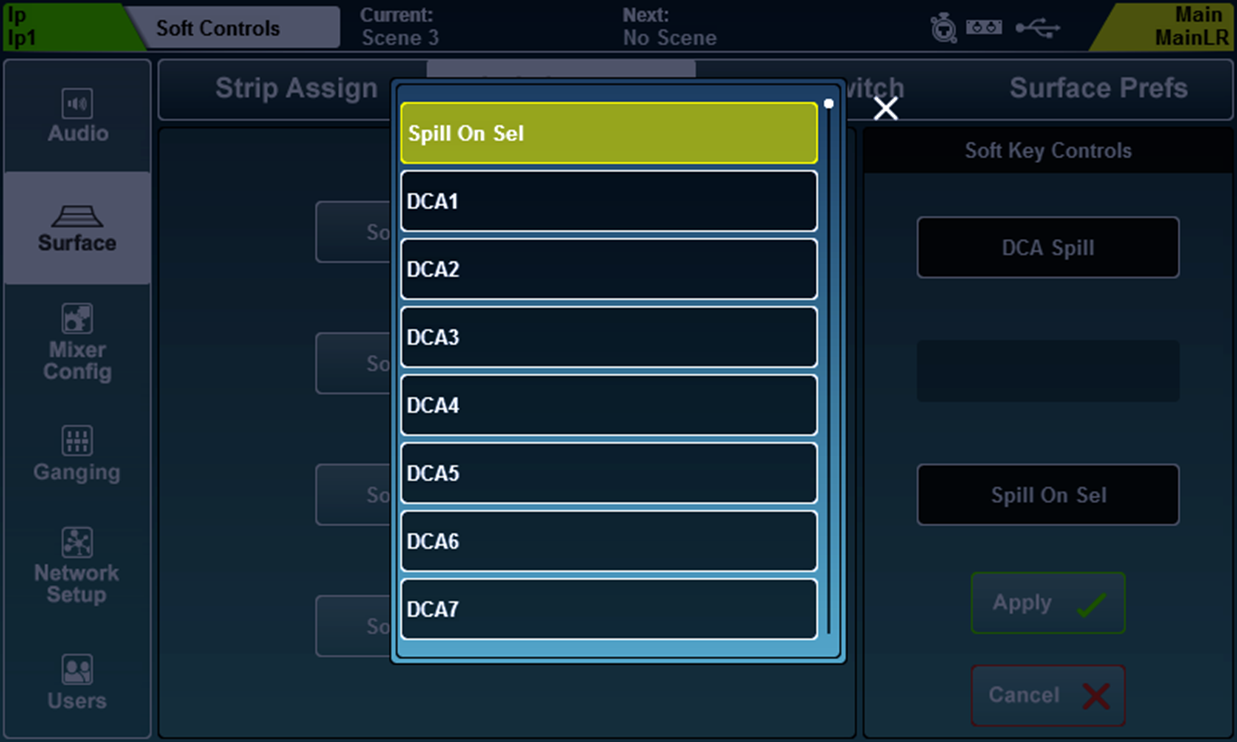

Um die Funktion eines SoftKeys oder SoftRotarys zu ändern:

1) Tippen Sie auf „Soft Keys“ oder „Soft Rotaries“ (SQ-6, SQ-7, SQ-Rack).

2) Tippen Sie auf eine nummerierte SoftKey- oder SoftRotary-Taste, die der Beschriftung auf der Oberfläche des SQ entspricht und weiß wird, wenn sie ausgewählt ist.

3) Tippen Sie auf den Wert des Steuerungstyps und wählen Sie einen Typ aus.

4) Tippen Sie auf den Wert der Steuerungsoption 1 (falls verfügbar) und wählen Sie eine Option aus.

5) Tippen Sie auf den Wert der Steuerungsoption 2 (falls verfügbar) und wählen Sie eine Option aus.

6) Für Soft Rotaries auf SQ-6, SQ-7 und SQ-Rack gibt es eine dritte Steuerungsoption, um die Funktion der zugehörigen Taste auszuwählen.

7) Tippen Sie auf die „Apply“- oder „Cancel“-Taste, um Änderungen zu übernehmen oder zu verwerfen.

SoftKeys leuchten je nach Funktion in unterschiedlichen Farben. Wenn sie einem Tap-Tempo zugewiesen sind, blinken sie, um das aktuelle Tempo anzuzeigen.

Jeder SoftRotary verfügt über ein LCD-Display, eine zuweisbare Taste und leuchtet bei Aktivierung, wobei die Farbe des Rotarys und der Taste der zugewiesenen Funktion entspricht.

• Das SoftRotary-LCD-Display zeigt beim Einstellen kurzzeitig den Parameterwert an.

• Drücken Sie mehrmals die „View“-Taste, um Funktion und Wert des SoftRotarys anzuzeigen.

Fußschalter

Schließen Sie einen einzelnen oder doppelten, momentanen oder rastenden Fußschalter mit einem TS- oder TRS-¼”-Klinkenstecker an die „Footswitch“-Buchse an, um eine freihändige Steuerung des SQ zu ermöglichen.

Im „Setup“-Bildschirm tippen Sie auf den Reiter „Surface“ und dann auf den Reiter „Footswitch“, um die Einstellungen und Zuweisungen des Fußschalters anzuzeigen und anzupassen.

Beim ersten Anschluss eines Fußschalters tippen Sie auf die „Calibrate“-Taste, um den verwendeten Schaltertyp einzustellen. Folgen Sie den Anweisungen auf dem Bildschirm.

• Einzelne Fußschalter verwenden normalerweise nur die „Tip“-Verbindung.

• Bei einem Doppel-Fußschalter müssen Sie möglicherweise ausprobieren, welcher Schalter mit Tip oder Ring verbunden ist.

Folgende Optionen für den Schaltertyp sind verfügbar und müssen mit der Hardware des Fußschalters übereinstimmen:

Nicht verwendet = Wählen Sie diese Option für einen Schalter, den Sie nicht verwenden möchten.

Rastend = Drücken und loslassen, um ein- oder auszuschalten.

Momentan = Drücken und halten, um einzuschalten, loslassen, um auszuschalten.

Soft Latch = Ermöglicht die Verwendung eines momentanen Schalters als rastenden Schalter.

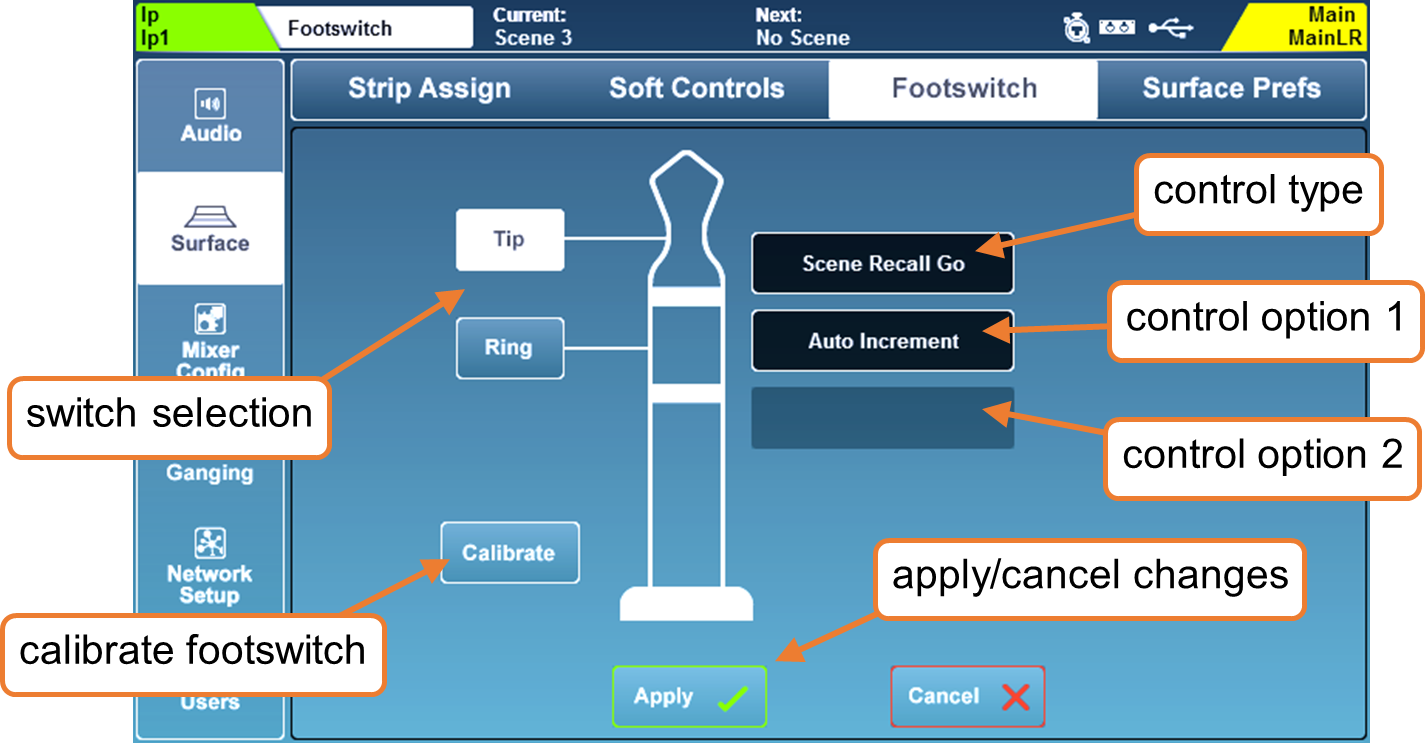

Um eine Funktion einem Fußschalter zuzuweisen:

1) Tippen Sie auf die Tasten „Tip“ oder „Ring“, um einen Schalter auszuwählen.

2) Tippen Sie auf den Wert des Steuerungstyps und wählen Sie einen Typ aus.

3) Tippen Sie auf den Wert der Steuerungsoption 1 (falls verfügbar) und wählen Sie eine Option aus.

4) Tippen Sie auf den Wert der Steuerungsoption 2 (falls verfügbar) und wählen Sie eine Option aus.

5) Tippen Sie auf die „Apply“- oder „Cancel“-Taste, um Änderungen zu übernehmen oder zu verwerfen.

ⓘ Verfügbare Fußschalter-Zuweisungen entsprechen weitgehend denen der SoftKeys.

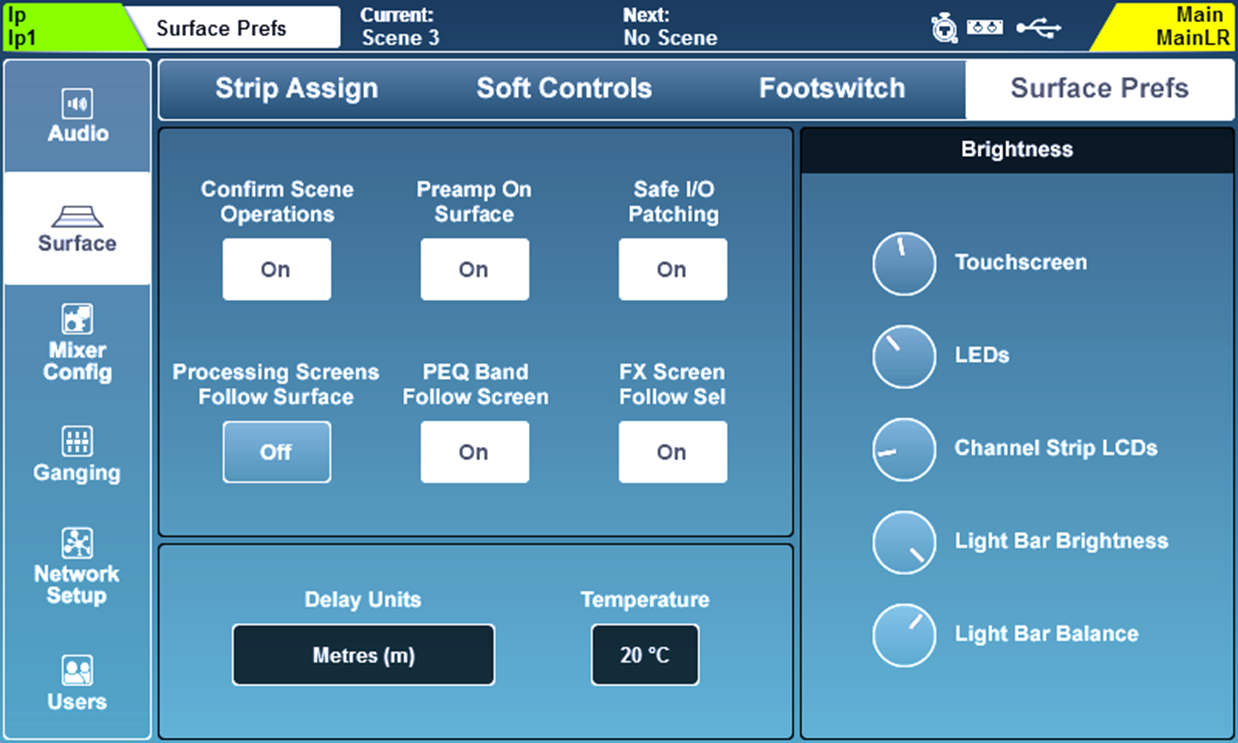

Oberflächen-Einstellungen

Drücken Sie die Taste „Setup“, tippen Sie dann auf den Reiter „Surface“ und anschließend auf den Reiter „Surface Prefs“, um die Oberflächeneinstellungen anzuzeigen.

ⓘ Diesen Bildschirm können Sie auch durch Drücken der „Brightness“-Taste auf der „Home“-Seite aufrufen.

• Tippen Sie auf die „Confirm Scene Operations“-Taste, um Bestätigungs-Pop-ups beim Überschreiben/Abrufen/Löschen von Szenen zu aktivieren oder zu deaktivieren.

• Tippen Sie auf die „Preamp On Surface“-Taste, um zu wählen, ob der dedizierte Preamp-Drehregler auf der Oberfläche die Vorverstärkerverstärkung einstellen kann (wenn „Off“, steuert der Regler stattdessen den Trim).

• Tippen Sie auf die „Safe I/O Patching“-Taste, um sicheres Patchen im I/O-Bildschirm zu aktivieren oder zu deaktivieren. Wenn „Off“, wird die „Patch“-Taste überhaupt nicht angezeigt.

• Tippen Sie auf die „Processing Screens Follow Surface“-Taste, um die Option zu aktivieren oder zu deaktivieren, dass sich die Verarbeitungsscreens auf den zuletzt eingestellten Parameter ändern.

• Tippen Sie auf die „PEQ Band Follow Screen“-Taste, um zu wählen, ob die Band-Auswahl auf der Oberfläche der PEQ-Bandauswahl auf dem Bildschirm folgt.

• Tippen Sie auf die „FX Screen Follow Sel“-Taste, um zu aktivieren oder zu deaktivieren, dass die FX-Einheit-Auswahl im FX-Bildschirm der Kanal-Auswahl folgt.

ⓘ Die Einstellung „Preamp on surface“ ist nützlich, wenn eine digitale Aufteilung zwischen zwei Konsolen besteht und Verstärkungsanpassungen beide betreffen würden. Stattdessen ermöglicht sie eine schnelle Einstellung des Trims, der lokal an der Konsole ist.

ⓘ „FX Screen Follow Sel“ bedeutet, dass die im FX-Bildschirm ausgewählte FX-Einheit der Auswahl von FX-Send und Return sowie jedem Kanal folgt, in den eine FX-Einheit eingefügt wurde.

Kanalverzögerungs-Steuerungen –

„Delay Units“ ändert die Einheiten, die auf allen Eingangs- und Mix-Verzögerungen angezeigt werden.

Delay Units = Millisekunden (ms), Meter (m), Fuß (ft), Samples (S)

Da die Schallgeschwindigkeit durch Luft von der Temperatur abhängt, erlaubt die Auswahl einer Entfernungs-Einheit die Änderung des „Temperature“-Werts. Dieser sollte auf die Umgebungstemperatur eingestellt werden.

Temperature = -20°C bis +40°C, -4°F bis +104°F

ⓘ Wenn Meter ausgewählt ist, wird die Temperatur in Celsius angezeigt. Wenn Fuß ausgewählt ist, wird die Temperatur in Fahrenheit angezeigt.

ⓘ Beachten Sie, dass diese Werte außerhalb des Betriebstemperaturbereichs des SQ liegen können.

Helligkeit –

Diese Einstellungen steuern individuell die Helligkeit der Beleuchtung auf dem SQ.

• Tippen Sie auf einen Parameter-Drehregler und passen Sie ihn mit dem Touchscreen-Drehregler an.

Touchscreen = Hintergrundbeleuchtung des Touchscreens

LEDs = Alle LEDs der Oberfläche einschließlich Tasten, Kanal- und PAFL-Metering

Channel Strip LCDs = Hintergrundbeleuchtung der Kanalbenennungs-LCDs

Light Bar Brightness = Helligkeit der integrierten Beleuchtung

Light Bar Balance = Farbe der integrierten Beleuchtung

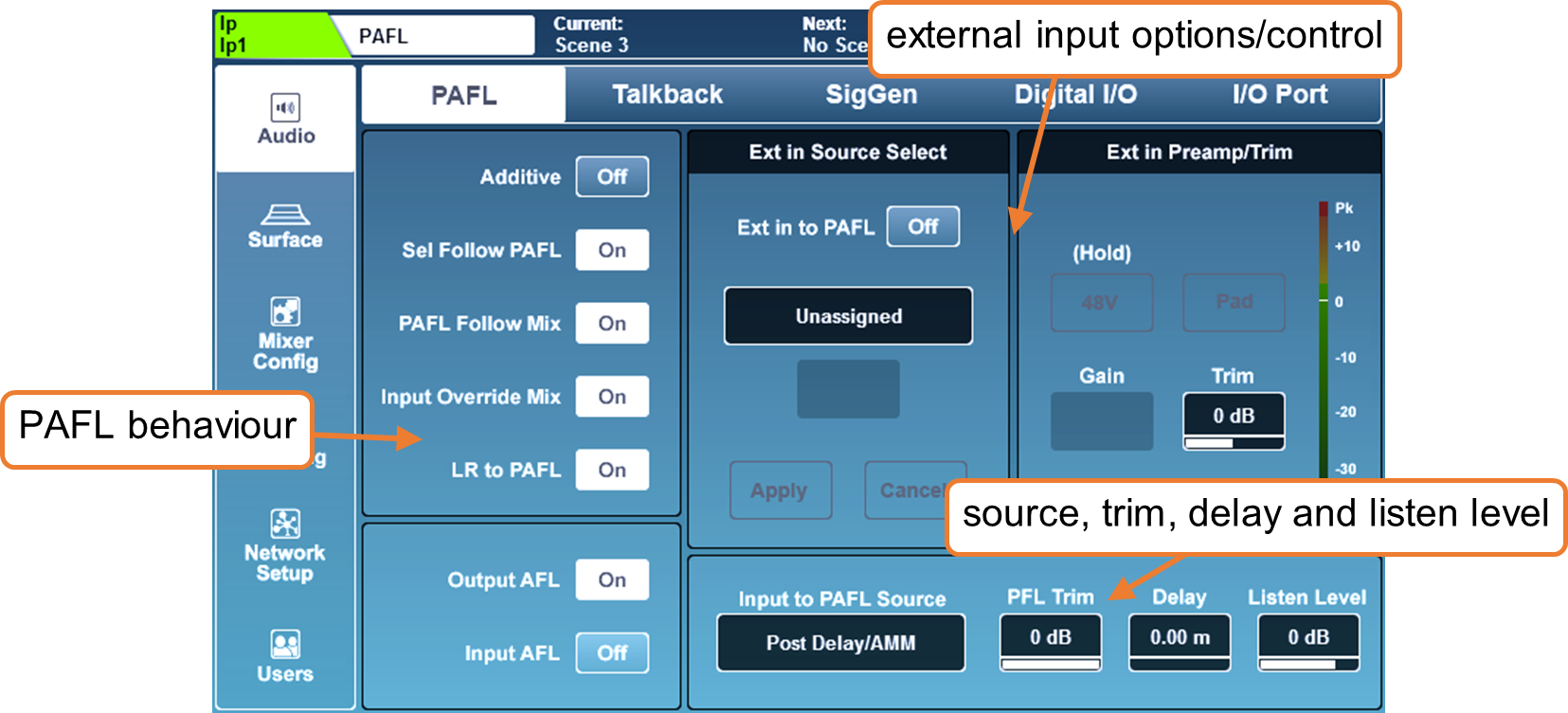

PAFL

Die Pre/After Fade Listen-Einstellungen beeinflussen das Verhalten des PAFL-Busses, der zum Kopfhörerausgang des SQ geroutet wird und auf dem 12-Segment-LED-Meter angezeigt wird sowie zum RTA des SQ geleitet wird.

Drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ und anschließend auf den Reiter „PAFL“, um die Einstellungen anzuzeigen und anzupassen.

• Tippen Sie auf eine beliebige Taste links im Bildschirm, um eine Option ein- oder auszuschalten.

Additive (An) = Erlaubt, dass mehrere Kanalstrips gleichzeitig zum PAFL-Bus geroutet werden.

Sel Follow PAFL (An) = Das Drücken einer PAFL-Taste wählt auch einen Kanal („Sel“).

PAFL Follow Mix (An) = Wenn PAFL auf dem Master-/Mix-Kanalstrip aktiv ist, folgt der Kanal, der zu AFL geroutet wird, der Mix-Auswahl.

Input Override Mix (An) = Wenn PAFL im additiven Modus ist, deaktiviert das Drücken der PAFL-Taste eines Eingangskanals Mix-Kanäle vom PAFL-Bus. Das Deaktivieren aller Eingangskanäle weist die zuvor zugewiesenen Mixe wieder zu.

LR to PAFL (An) = Wenn keine andere PAFL-Routing aktiv ist, wird der Haupt-LR-Mix zum PAFL-Bus geroutet.

Output AFL (Aus) = Ausgangskanäle, die zum PAFL-Bus geroutet sind, sind pre-fade (Pre-Fade Listen).

Output AFL (An) = Ausgangskanäle, die zum PAFL-Bus geroutet sind, sind post-fade (Post/After Fade Listen).

Input AFL (Aus) = Eingangskanäle, die zum PAFL-Bus geroutet sind, sind pre-fade (Pre-Fade Listen).

Input AFL (An) = Eingangskanäle, die zum PAFL-Bus geroutet sind, sind post-fade (Post/After Fade Listen).

Ext in Quellenwahl und Ext in Preamp/Trim –

Verwenden Sie diese Einstellungen, um einen externen Eingang direkt zum PAFL-Bus zu führen. Die Preamp-Steuerung wird verfügbar, wenn ein lokaler oder entfernter Vorverstärker zugewiesen wurde.

Verwenden Sie die Taste „Ext in to PAFL“, um das externe Eingangssignal ein- oder auszuschalten.

ⓘ Diese Funktion ist für die Kommunikation zwischen zwei Systemen gedacht, daher ist sie aktiv, auch wenn der PAFL-Bus zum Überwachen von Kanälen verwendet wird.

Eingang zum PAFL-Quellenpunkt –

Wählen Sie, von wo im Kanal das PAFL-Signal bezogen wird.

Post Preamp = Signal wird nur vom Vorverstärker beeinflusst

Post PEQ = Beinhaltet außerdem DEEP Preamp, HPF, Gate, Insert und PEQ

Post Kompressor = Beinhaltet außerdem Kompressor

Post Delay/AMM = Beinhaltet außerdem Kanalverzögerung und AMM

ⓘ Beachten Sie, dass die Einstellung „Post Preamp“ die DEEP Preamp-Verarbeitung nicht einschließt.

ⓘ Diese Einstellung bestimmt das Verhalten des 12-Segment-LED-Meters, wenn ein Eingang überwacht wird. Es kann sich vom chromatischen Kanalmetering unterscheiden, abhängig von der Einstellung Input Meter Source.

PFL Trim –

Der PFL-Trim dämpft das Pegel-Signal, das zum PAFL-Bus geleitet wird. Er beeinflusst nicht AFL.

PFL Trim = -24dB bis 0dB

Verzögerung –

Die PAFL-Verzögerung kann verwendet werden, um den PAFL-Bus auszurichten, wenn in einer Live-Sound-Umgebung der natürlich verzögerte Klang vom Soundsystem gleichzeitig mit dem ansonsten sofortigen Signal zu Kopfhörern oder Monitoren gehört wird, was Phasenprobleme oder hörbare Verzögerungen verursacht.

PAFL-Bus-Verzögerung = 0ms bis 682,6ms

Listen-Pegel –

Der Listen-Bus wird vom PAFL-Signal gespeist und kann zu einem Ausgangsanschluss gepatcht werden. Der Listen-Pegel beeinflusst den Ausgangspegel dieses Busses.

Listen-Pegel = -Inf bis +10dB

ⓘ Der Listen-Pegel kann auch vom Master-Fader gesteuert werden. Siehe Abschnitt Mixer Role in diesem Handbuch für weitere Informationen.

Talkback-Einstellungen

Talkback wird verwendet, um dem Techniker die Kommunikation über die Audioausgänge zu ermöglichen.

Wenn die Taste „Talk“ gedrückt wird, wird die Talkback-Quelle an alle zugewiesenen Mixe geleitet.

ⓘ Der Talkback-Ausgang kann auch im I/O-Bildschirm unter dem Reiter „Monitor Out“ geroutet werden. Dieser Ausgang respektiert den „Talk“-Schalter und ist nützlich für einen dedizierten Talkback-Lautsprecher oder die Verwendung mit einem ME-System.

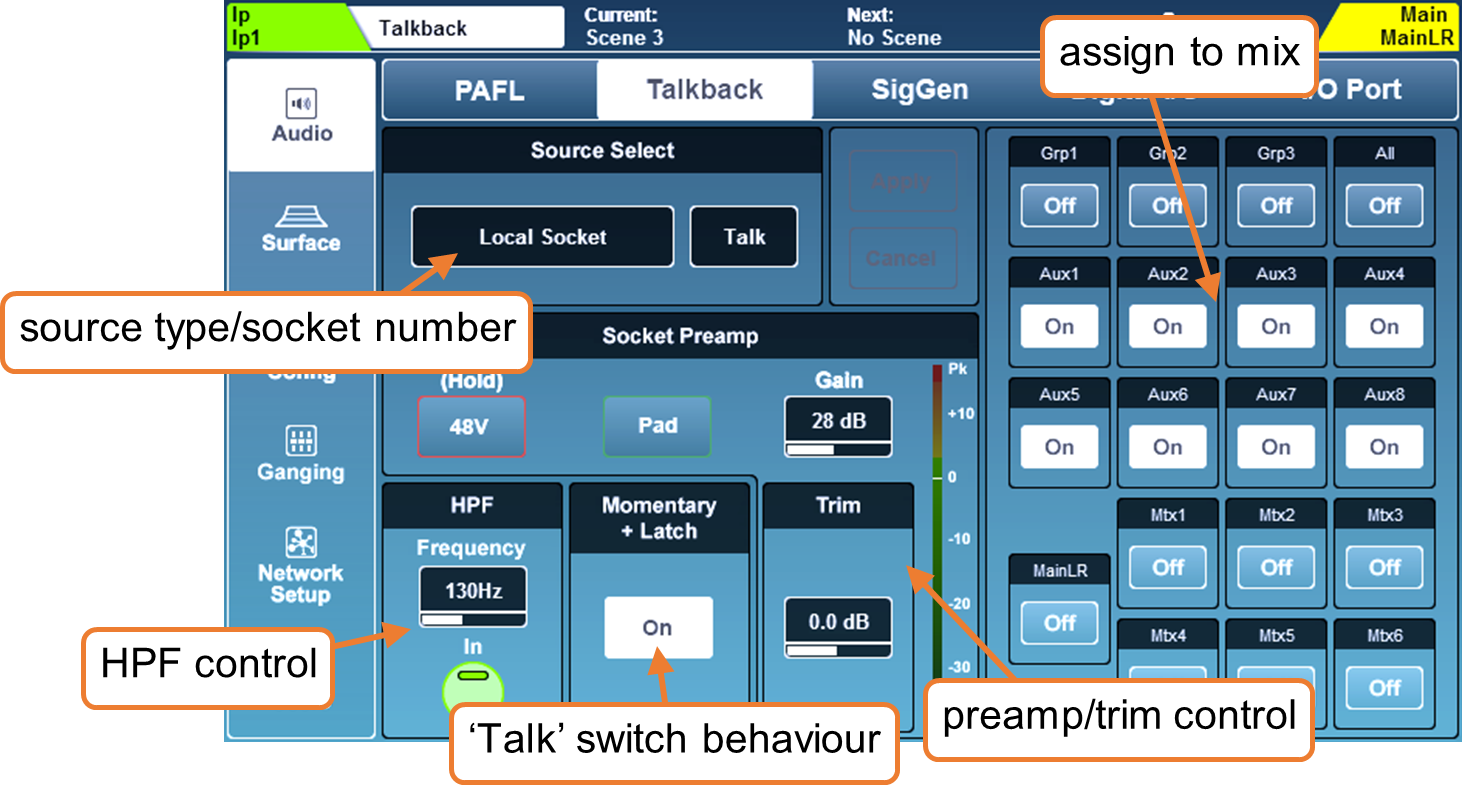

Drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ und anschließend auf den Reiter „Talkback“, um die Talkback-Einstellungen anzuzeigen und anzupassen.

• Quelle, Vorverstärker und Trim-Einstellungen sind dieselben wie in der Verarbeitung/Preamp-Ansicht und können auf dieselbe Weise angepasst werden.

• Ebenso funktioniert der HPF wie bei jedem Eingangskanal in der Verarbeitung/HPF-Ansicht.

• Tippen Sie auf die Taste „On“ für den momentanen Latch, um den Latch-Modus der „Talk“-Taste zu aktivieren. In diesem Modus schaltet ein schneller Einzelklick der „Talk“-Taste Talkback ein oder aus, wobei die Taste weiterhin im Momentanmodus funktioniert, wenn sie gehalten wird.

• Tippen Sie auf eine Mix-Zuweisungstaste, um den Talkback-Feed für diesen Mix ein- oder auszuschalten.

ⓘ Beachten Sie, dass die lokale „Talk“-Buchse als zusätzlicher Eingang verwendet werden kann. Wenn „Talk“ einem Eingangskanal zugewiesen ist, ändern sich die Vorverstärker-Einstellungen in der Verarbeitung auch in den Talkback-Einstellungen und umgekehrt. Die gleiche Logik gilt, wenn eine andere Quelle als die lokale „Talk“-Buchse als Talkback-Quelle zugewiesen ist. Der HPF und Trim sind jedoch unabhängig.

Signalgenerator

Der Signalgenerator kann verwendet werden, um ein Signal an einen Mix zu senden, um Pegel einzustellen, oder in Verbindung mit einem RTA und einem Messmikrofon, um die Frequenzantwort eines Systems zu überprüfen.

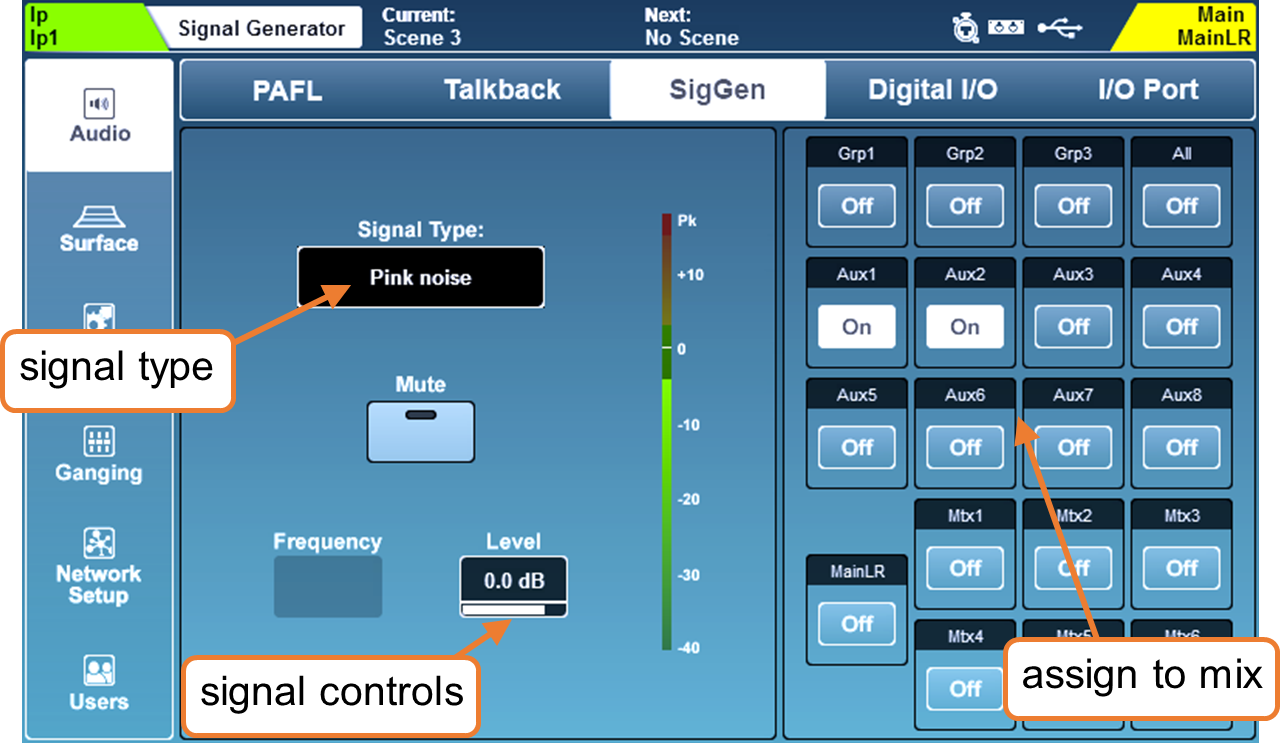

Drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ und anschließend auf den Reiter „SigGen“, um die Einstellungen des Signalgenerators anzuzeigen und anzupassen.

• Tippen Sie auf den Wert „Signal Type“, um einen Signaltyp auszuwählen.

Signaltyp = Sinus, Weißes Rauschen, Rosa Rauschen, Bandpass-Rauschen

• Tippen Sie auf die „Mute“-Taste, um das Signal stummzuschalten oder wieder zu aktivieren.

• Tippen Sie auf den Wert „Frequency“ (falls verfügbar) und passen Sie ihn mit dem Touchscreen-Drehregler an.

Frequenz = 20Hz bis 20kHz

• Tippen Sie auf den Wert „Level“ und passen Sie ihn mit dem Touchscreen-Drehregler an.

Pegel = -72dB bis +18dB

• Tippen Sie auf eine beliebige Mix-Zuweisungstaste, um den Signalgenerator einem Mix zuzuweisen oder die Zuweisung aufzuheben.

ⓘ Der Signalgenerator kann auch von jedem Eingangskanal verwendet werden. Wählen Sie „Signal Generator“ bei „Source Select“ in der Verarbeitung/Preamp-Ansicht.

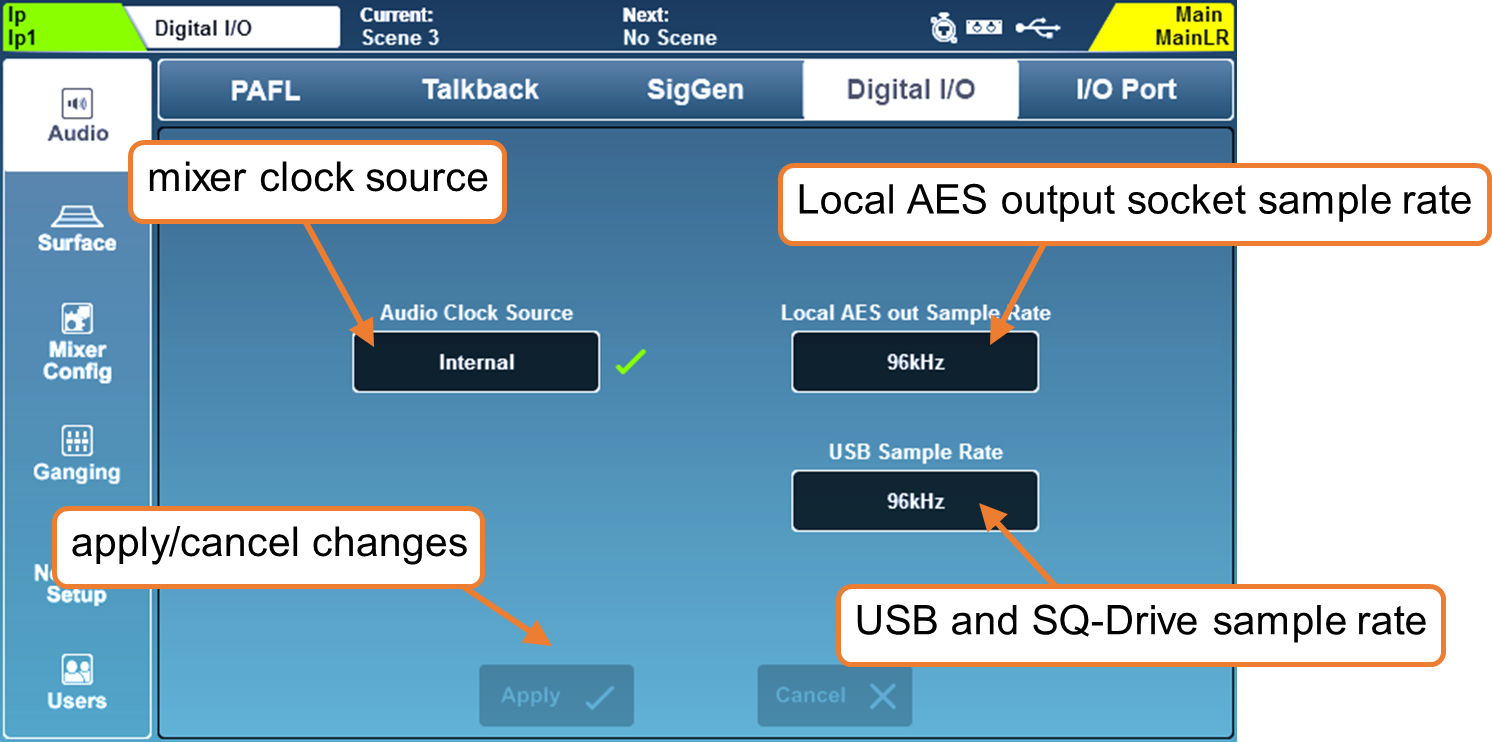

Audio Clock Sync und AES/USB/SQ-Drive Sample-Rate

Drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ und anschließend auf den Reiter „Digital I/O“, um die Audio-Clock-Quelle, AES- und USB/SQ-Drive-Sample-Rate-Optionen anzuzeigen.

Audio-Clock-Quelle –

• Tippen Sie auf den Wert „Audio Clock Source“, um eine Quelle auszuwählen.

Internal = Synchronisation mit der internen Audio-Clock.

SLink = Synchronisation mit einem digitalen Clock-Signal, das vom SLink-Port empfangen wird.

I/O-Port = Synchronisation mit einem digitalen Clock-Signal, das am Port einer angeschlossenen Optionskarte empfangen wird.

• Tippen Sie auf die „Apply“-Taste, um Änderungen zu übernehmen.

Bei erfolgreicher Synchronisation wird rechts neben der Quellenauswahl ein grünes Häkchen angezeigt. Wenn kein geeignetes Clock-Signal empfangen wird, erscheint rechts neben der Quellenauswahl und in der SQ-Titelleiste ein rotes Kreuz, und das SQ fällt auf die interne Audio-Clock zurück.

• Bei Verwendung des SQ als Standalone-System mit oder ohne Erweiterungseinheiten sollte „Internal“ als Clock-Quelle gewählt werden.

• Beim Anschluss an ein anderes System oder ein Drittanbieter-Audionetzwerk (wie Dante oder Waves) sollte eine einzige Clock-Quelle im Netzwerk bestimmt werden, zu der sich alle anderen Geräte synchronisieren, entweder direkt oder über verbundene Geräte.

ⓘ Das SQ läuft intern immer mit 96 kHz, auch wenn die Clock-Quelle, mit der es synchronisiert ist, mit 48 kHz läuft.

ⓘ Probleme mit der Clock können hörbare Klicks und Knackser im Audio verursachen.

ⓘ Beim direkten Anschluss an ein Qu muss der Port, mit dem das Qu verbunden ist, als Clock-Quelle verwendet werden.

Lokale AES-Ausgangs-Sample-Rate –

Die Sample-Rate des digitalen AES-Ausgangs kann bei Bedarf geändert werden.

• Tippen Sie auf den aktuellen Sample-Rate-Wert und wählen Sie eine Option.

AES-Ausgangs-Sample-Rate = 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz

• Tippen Sie auf die „Apply“-Taste, um Änderungen zu übernehmen.

USB-Sample-Rate –

Die Sample-Rate-Einstellung gilt sowohl für USB-B als auch für SQ-Drive und kann zwischen 96 kHz (keine Sample-Rate-Konvertierung) und 48 kHz (Sample-Rate-Konvertierung aktiviert) umgeschaltet werden.

Die Konvertierung findet zwischen dem Kern und der USB-B- oder SQ-Drive-Verbindung statt, sodass das SQ weiterhin alle Verarbeitungen mit 96 kHz durchführt, egal welcher Modus gewählt ist.

ⓘ Die Auswahl des 48-kHz-Modus ermöglicht die Aufnahme und Wiedergabe von bis zu 32 Kanälen mit SQ-Drive. Weitere Informationen finden Sie im Abschnitt SQ-Drive Multitrack Recording and Playback dieses Handbuchs.

I/O-Port (Optionskarten)

Für den I/O-Port des SQ sind mehrere Optionskarten erhältlich. Diese ermöglichen dem SQ die Schnittstelle zu Drittanbieter-Audioprotokollen oder bieten einen zusätzlichen SLink-Port.

ⓘ Vor dem Einbau prüfen Sie bitte die SQ-Firmware-Release-Notes, um sicherzustellen, dass die Optionskarte von der aktuell auf dem SQ laufenden Firmware-Version unterstützt wird.

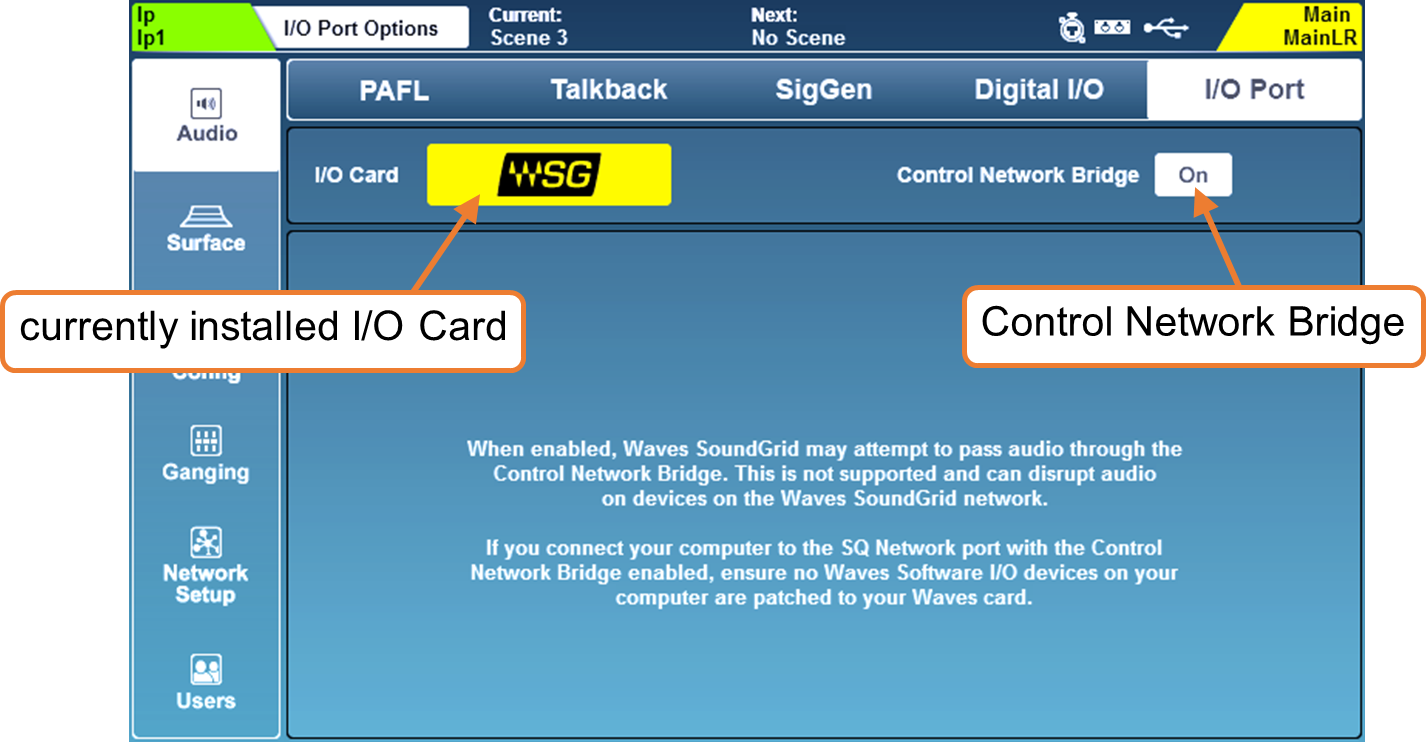

Um die Einstellungen des I/O-Ports anzuzeigen und anzupassen, drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Audio“ und anschließend auf den Reiter „I/O Port“.

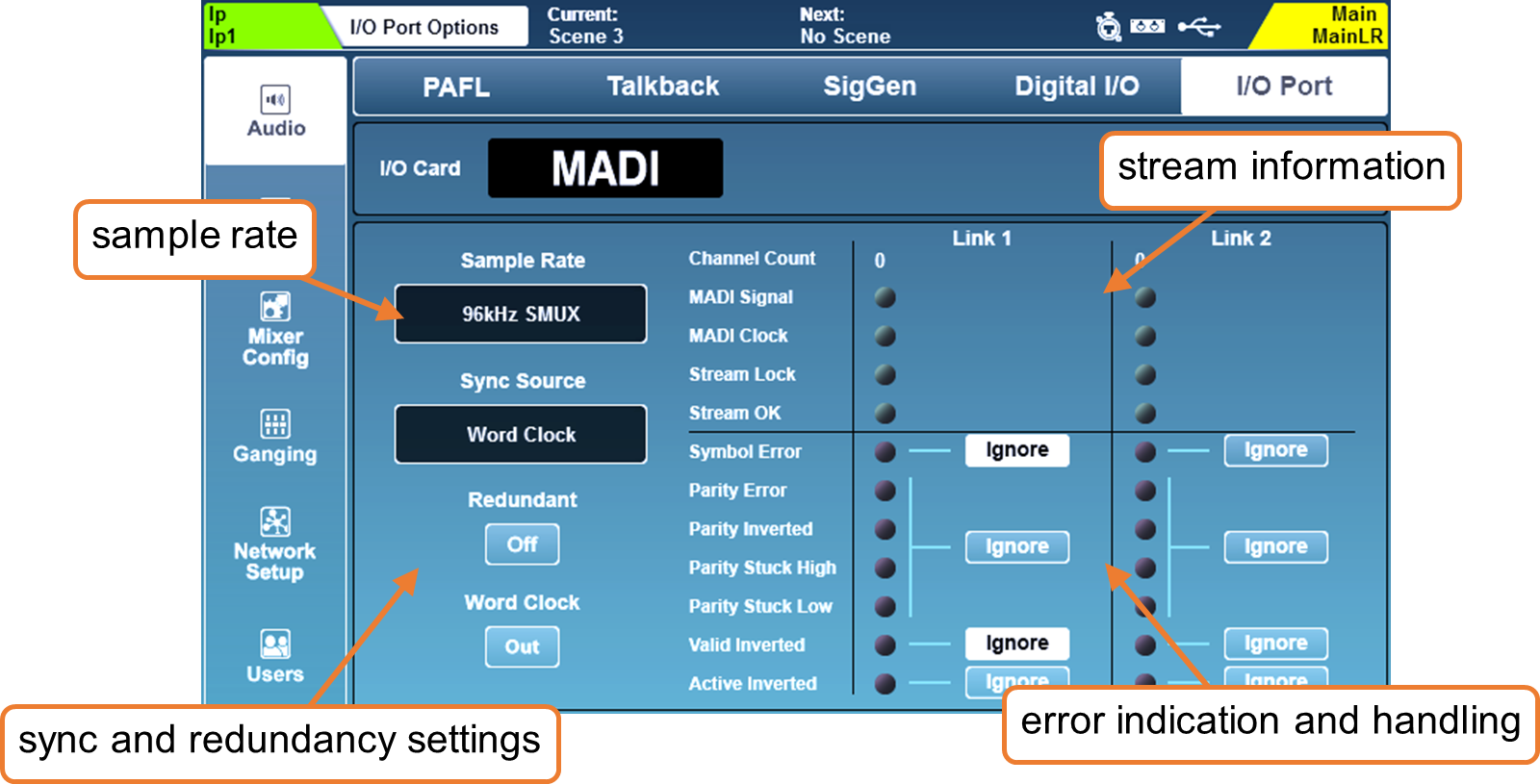

Dieser Bildschirm zeigt Informationen und Einstellungen für die aktuell angeschlossene Optionskarte an. Er enthält auch den Schalter „Control Network Bridge“.

Wenn die Control Network Bridge aktiviert ist, ist die Optionskarte intern mit dem Netzwerkport des SQ verbunden (gebridged). Die Control Network Bridge dient nur der Steuerungsnachrichtenübertragung, da der Netzwerkport des SQ im Gegensatz zum SLink-Port oder den Ports auf Dante- und Waves-Optionskarten nicht für Audioverbindungen verwendet werden kann.

ⓘ Beachten Sie, dass die Aktivierung der Control Network Bridge „On“ in bestimmten Setups Probleme verursachen kann. Details zu diesen möglichen Problemen werden in der unteren Bildschirmhälfte angezeigt und sollten vor dem Bridgen des Netzwerks berücksichtigt werden.

SLink-Optionskarte –

Die SLink-Optionskarte bietet einen zusätzlichen SLink-Port für jede SQ-Konsole.
Sie hat genau die gleiche Funktionalität wie der eingebaute Port, arbeitet jedoch unabhängig, sodass zwei verschiedene Protokolle im selben System verwendet werden können.

ⓘ Der Schalter „Control Network Bridge“ beeinflusst die SLink-Optionskarte nicht, da der SLink-Port für die direkte Verbindung zu anderen Konsolen oder Erweiterungen mit Layer-2-Protokollen gedacht ist.

Dante-Optionskarte –

Die Dante-Optionskarte bietet eine 64x64-Kanal-Verbindung zu einem Dante-Netzwerk, das entweder mit 96 kHz oder 48 kHz läuft.

Beim Patchen zu/von dem I/O-Port mit einer installierten Dante-Karte patchen Sie zwischen dem SQ-Core und dem Dante-Modul. Für weitere Patchings zwischen der Optionskarten-Modul und anderen Geräten im Netzwerk müssen Sie den Dante Controller verwenden.

Die „Control Network Bridge“ ermöglicht einem Computer, der mit dem Dante-Netzwerk verbunden ist, auch die Steuerung des SQ mit SQ-MixPad oder MIDI über TCP/IP, oder einem Computer, der mit dem Netzwerkport des SQ verbunden ist, die Ausführung von Dante Controller und die Anpassung von Patchings oder Geräteeinstellungen.

ⓘ Über den Netzwerkport des SQ wird kein Audio übertragen.

Besuchen Sie die Audinate-Website (www.audinate.com), um mehr über Dante zu erfahren und Software wie Dante Controller und Dante Virtual Soundcard (DVS) herunterzuladen.

Waves-Optionskarte –

Die Waves-Optionskarte bietet eine 64x64-Kanal-Verbindung zu einem Waves SoundGrid-Netzwerk, das entweder mit 96 kHz oder 48 kHz läuft.

Beim Patchen zu/von dem I/O-Port mit einer installierten Waves-Karte patchen Sie zwischen dem SQ-Core und dem Waves-Modul. Für weitere Patchings zwischen der Optionskarten-Modul und dem Computer oder anderen Geräten im Netzwerk müssen Sie die Waves-Software (SoundGrid Studio) verwenden.

Die „Control Network Bridge“ ermöglicht einem Computer, der mit dem SoundGrid-Netzwerk verbunden ist, auch die „Sichtbarkeit“ und Steuerung des SQ mit SQ-MixPad oder MIDI über TCP/IP.

Beachten Sie, dass bei aktivierter Control Network Bridge möglicherweise versucht wird, SoundGrid-Audio über den Netzwerkport des SQ zu übertragen. Das System sollte jedoch nicht auf diese Weise verwendet werden, und alle Verbindungen, die Audio übertragen, sollten direkt an die Ports der Optionskarten angeschlossen werden.

Besuchen Sie die Support-Website von Waves (www.waves.com/support) für weitere Informationen zu Waves SoundGrid und zum Herunterladen der erforderlichen Anwendungen und Treiber für die Verwendung der Waves-Optionskarte mit Ihrem System.

MADI-Optionskarte –

Die MADI-Optionskarte bietet eine 64x64-Kanal-Verbindung zu anderem MADI-Equipment über 2 Eingangs- und 2 Ausgangslinks. Sie kann mit 96 kHz oder 48 kHz laufen, mit oder ohne Redundanz.

Bei Betrieb mit 96 kHz können bis zu 32 Kanäle pro Ein- oder Ausgangslink verwendet werden, bei 48 kHz bis zu 64 Kanäle pro Link, wie folgt:

Der Word-Clock-BNC-Anschluss auf der Optionskarte kann als Ein- oder Ausgang eingestellt werden, und die Synchronisationsquelle kann Word Clock oder einer der Eingangslinks sein.

ⓘ Um das SQ auf die MADI-Synchronisationsquelle zu takten, muss auch die SQ Audio Clock Source auf „I/O Port“ eingestellt sein.

Informationen zum MADI-Stream für jeden Link werden rechts der Haupteinstellungen angezeigt, einschließlich Fehleranzeige. Wenn ein Fehler im Stream erkannt wird, wird das eingehende Audio stummgeschaltet. Für höhere Kompatibilität mit Fremdgeräten gibt es eine Option, diese Fehler zu ignorieren.

ⓘ Ignorieren Sie Stream-Fehler nur, wenn es unbedingt erforderlich ist, und prüfen Sie die Audioqualität bei niedrigem Pegel, da ein Fehler im Stream digitales Rauschen in voller Lautstärke an den Ausgängen verursachen kann.

ⓘ Die SQ MADI-Optionskarte benötigt Firmware V1.5.2 oder höher.

Mixer-Rolle und Master-Fader-Modus

Für eine schnelle Einrichtung von einem bekannten Ausgangspunkt können Sie die „Rolle“ des SQ auswählen.

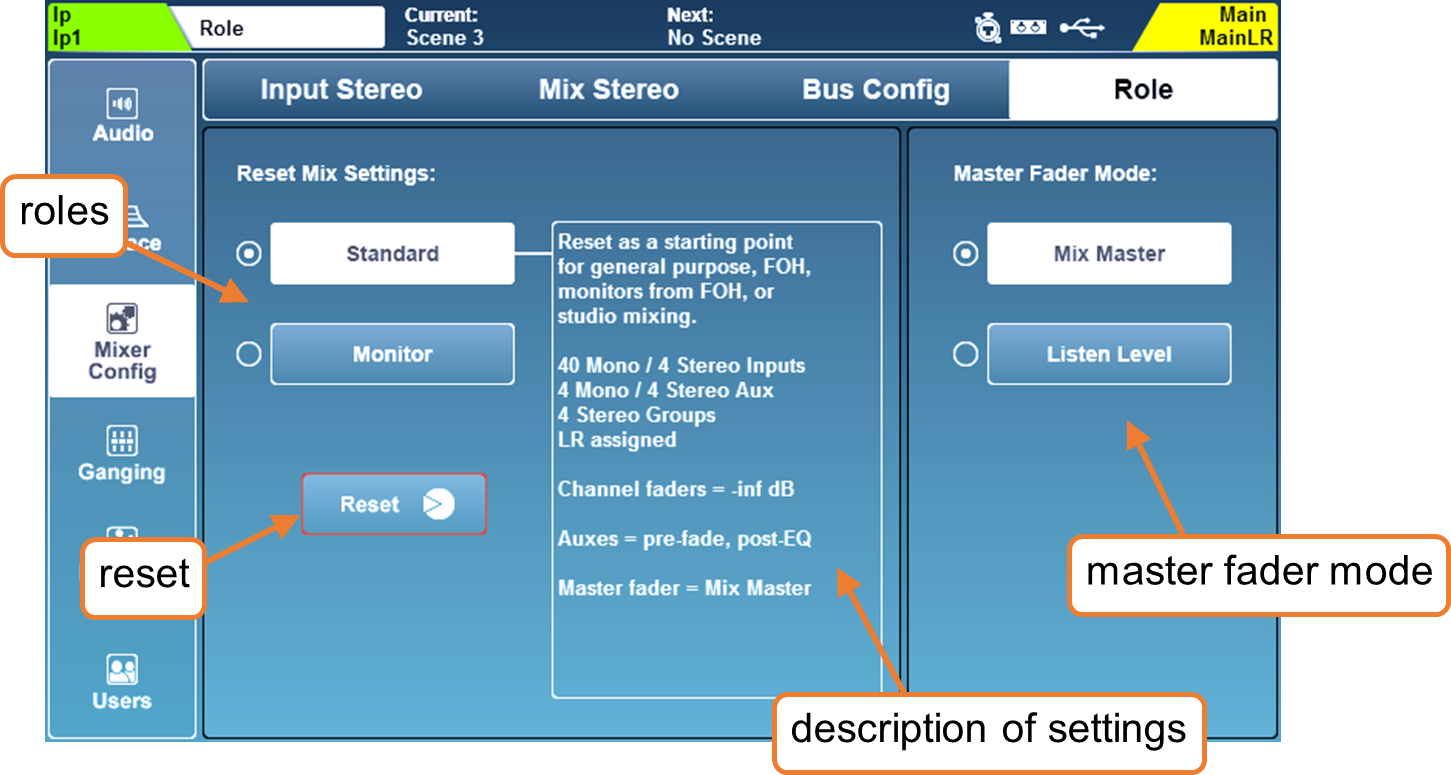

Drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Mixer Config“ und anschließend auf den Reiter „Role“, um Optionen zum Zurücksetzen der Mix-Einstellungen und zum Ändern des Master-Fader-Modus anzuzeigen.

Mix-Einstellungen zurücksetzen –

Wenn Sie eine Rolle für das SQ auswählen und die „Reset“-Taste drücken, wird der Mix zurückgesetzt. Szenen und Bibliotheken bleiben unverändert, aber globale Filter und Safes (die beim Szenenabruf verwendet werden) werden ignoriert, und alle Safes werden gelöscht.

ⓘ Details zu den Standardeinstellungen für verschiedene Rollen finden Sie im Abschnitt Mix/System Reset.

Master-Fader-Modus –

Der Master-Fader kann entweder zur Steuerung des Master-Sendepegels des ausgewählten Mixes oder zur Steuerung des Listen-Busses verwendet werden. Tippen Sie auf eine der beiden Modustasten, um den Modus sofort zu wechseln.

ⓘ Der Listen-Pegel kann jederzeit im PAFL-Bildschirm angezeigt und angepasst werden. Der Listen-Pegel kann auch einem Soft-Rotary auf dem SQ-6, SQ-7 und SQ-Rack zugewiesen werden.

Im „Mix Master“-Modus leuchtet die blaue LR-Mix-Taste auf der Oberfläche blau, wenn der LR-Mix ausgewählt ist.

Im „Listen Level“-Modus leuchtet die blaue LR-Mix-Taste auf der Oberfläche durchgehend rot. Auf dem SQ-Rack ist der Fader am Ende jeder Ebene beim Anzeigen des Fader-Bildschirms rot gefärbt und steuert den Listen-Pegel.

DCA Spill

Die DCA-Spill-Funktion ermöglicht es, alle Mitglieder eines DCAs vorübergehend über Kanalstrips und Ebenen anzuzeigen, anstelle des aktuellen Kanalstrip-Layouts.

Die Mitglieder werden immer in Listenreihenfolge angezeigt, mit dem DCA selbst auf dem letzten Kanalstrip. Das Arbeiten mit Kanälen im Spill-Zustand entspricht dann dem Arbeiten mit dem Standard-Kanalstrip-Layout.

Es gibt zwei Möglichkeiten, einen DCA zu „spillen“, entweder direkt oder mit der Funktion „Spill On Sel“.

Einen einzelnen DCA spillen –

Weisen Sie einen SoftKey zu, um einen bestimmten DCA zu spillen, oder setzen Sie eine Soft-Rotary-Taste auf „Spill“, wenn der Soft-Rotary dem „DCA Level Fader“ zugewiesen ist.

Drücken Sie die Taste, um den DCA sofort zu spillen. Der SoftKey blinkt und der gespielte DCA wird neben dem aktuell ausgewählten Mix auf dem Bildschirm angezeigt.
Um den Spill zu beenden, drücken Sie entweder die Taste erneut oder die blinkende „Sel“-Taste auf dem DCA-Kanalstrip.

Spill bei Auswahl –

Weisen Sie einen SoftKey auf „Spill On Sel“ zu. Wenn er gedrückt wird, leuchtet er auf, um anzuzeigen, dass Spill bei Auswahl aktiv ist, und ein zweiter Druck deaktiviert die Funktion.
Wenn aktiv, führt das Drücken der „Sel“-Taste eines DCA-Kanalstrips dazu, dass dieser DCA gespilled wird.
Um den Spill zu beenden, drücken Sie die blinkende „Sel“-Taste auf dem angezeigten DCA-Kanalstrip.

ⓘ Die Deaktivierung von Spill bei Auswahl beendet automatisch jeden aktuellen Spill.

Eingangs-Ganging

Ganging ermöglicht es, Attribute über mehrere Eingangskanäle zu verknüpfen. Änderungen an verknüpften Attributen eines Gang-Mitglieds wirken sich gleichzeitig auf alle anderen Mitglieder dieses Gangs aus.

Das SQ bietet 8 Gangs mit bis zu 12 Mitgliedern pro Gang.

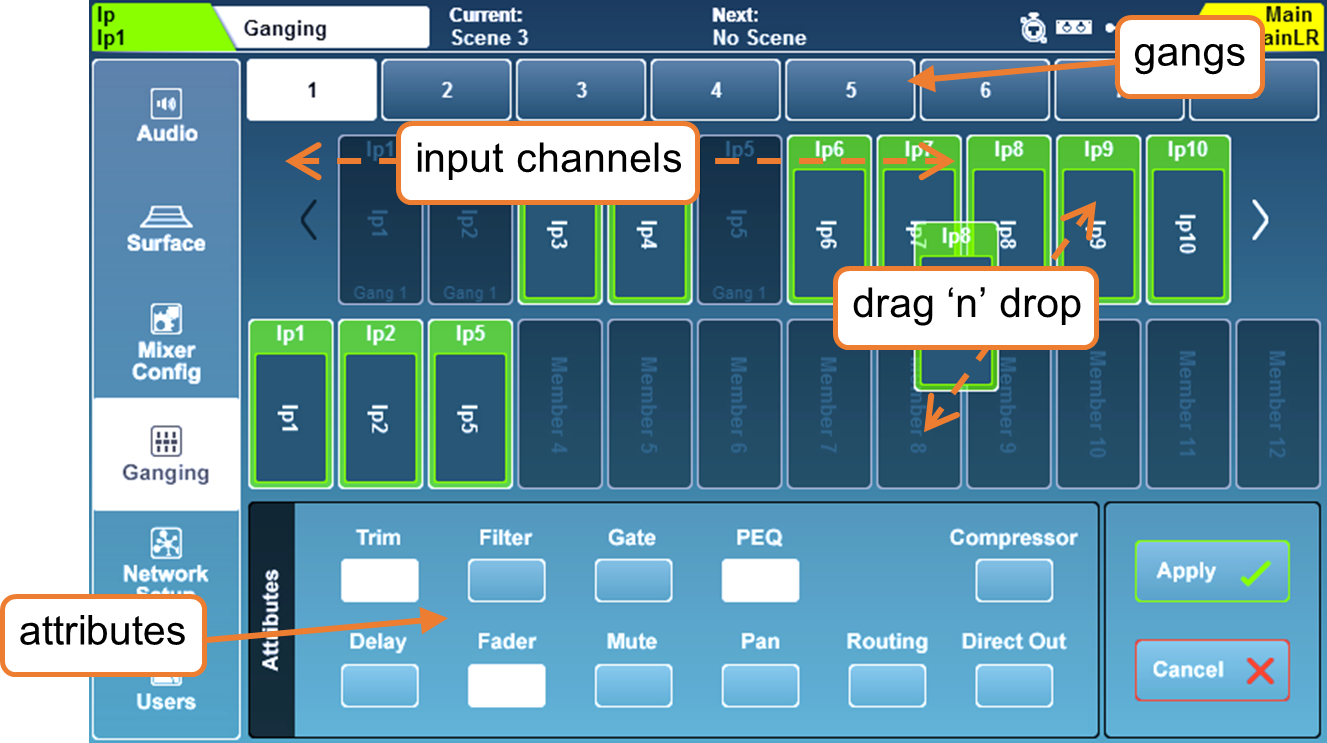

Um Ganging einzurichten, drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Ganging“.

• Wählen Sie einen Gang mit den Zahlen oben im Bildschirm aus.

• Ziehen Sie Eingangskanäle aus der Kanalliste in den Gang. Wischen Sie nach links und rechts, um alle verfügbaren Kanäle zu sehen.

• Tippen Sie auf Attribut-Tasten, um verknüpfte Attribute für den ausgewählten Gang ein- oder auszuschalten. Verknüpfte Attribute sind mit weißen Tasten gekennzeichnet.

• Tippen Sie auf die „Apply“-Taste, um den Gang zu erstellen.

Folgende Attribute können von einem Gang verknüpft werden:

Trim = Post-Preamp-Trim

Filter = HPF Ein/Aus und Frequenz

Gate = Alle Gate-Parameter

PEQ = Alle PEQ-Parameter

Kompressor = Alle Kompressor-Parameter

Delay = Kanal-ms-Verzögerung

Fader = Input-Fader-Master-Position (z.B. zum Main LR)

Mute = Kanal-Stummschaltung

Pan = Kanal-Pan/Balance zum Mix

Routing = Zuweisungen und Send-Pegel zum Mix

Direkt-Ausgang = Direkt-Ausgangs-Pegel

Netzwerkeinrichtung

Für die Verwendung von Steuerung über Ethernet, wie drahtlose Steuerung oder MIDI über TCP/IP, muss das SQ als Gerät in einem Netzwerk verbunden sein.

Mit den Standardeinstellungen verbindet sich das SQ automatisch mit jedem Netzwerk, das DHCP zur IP-Adressvergabe verwendet, und wird von allen Apps auf Geräten im selben Netzwerk erkannt.

In manchen Situationen ist es notwendig oder bevorzugt, eine statische IP-Adresse zu verwenden. Die statischen Einstellungen sollten nur verwendet werden, wenn Sie das Netzwerk, mit dem Sie sich verbinden, vollständig verstehen.

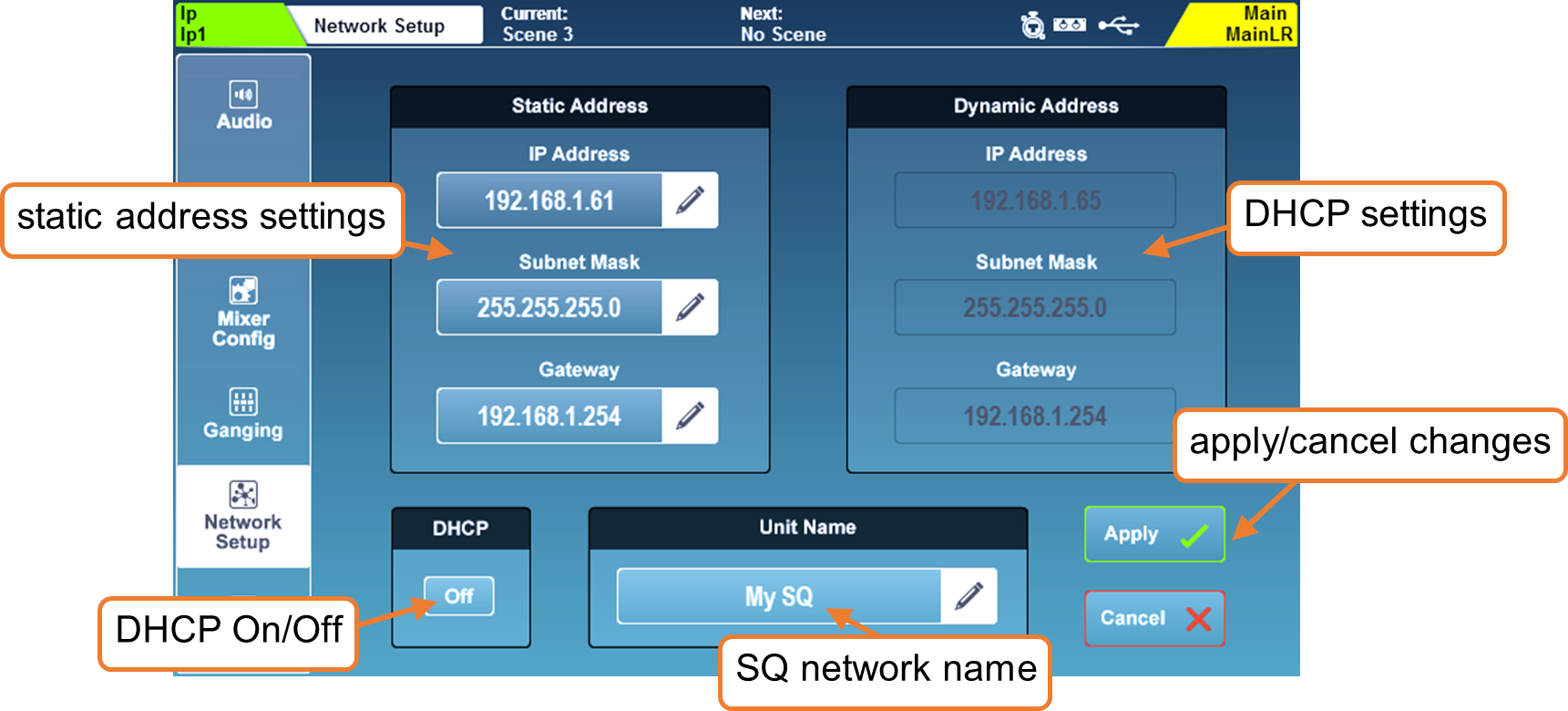

Drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Network Setup“, um die Netzwerkeinstellungen anzuzeigen und anzupassen.

• Tippen Sie auf die DHCP-An/Aus-Taste, um den DHCP-Modus ein- oder auszuschalten. Dynamische Adresswerte werden angezeigt, wenn DHCP aktiviert ist und dem SQ eine Adresse zugewiesen wurde. Statische Einstellungen können nicht angepasst werden, wenn DHCP aktiviert ist.

• Wenn keine Adresse über DHCP zugewiesen wird, weist sich das SQ mit einer Auto-IP-Funktion selbst eine Adresse zu. In diesem Fall wird ein Sternchen („*“) angezeigt.

• Tippen Sie auf einen der statischen Netzwerkwertfelder, um neue Werte einzugeben.

• Tippen Sie auf den Wert „Unit Name“, um den Namen des SQ zu ändern (wie er von anderen Geräten im Netzwerk einschließlich Apps gesehen wird).

• Tippen Sie auf die „Apply“- oder „Cancel“-Taste, um Änderungen zu übernehmen oder zu verwerfen.

ⓘ Bei Verwendung eines Wireless-Routers oder Access Points verbinden Sie den „Network“-Port des SQ mit einem verfügbaren „LAN“-Port. Die „Lnk“-LED am Netzwerkport des SQ leuchtet zur Anzeige von Netzwerkaktivität.

Benutzerberechtigungen

Zusätzlich zum Admin-Benutzer kann das SQ 10 weitere Benutzer haben, jeweils mit individuellen Berechtigungen, Passwörtern, Szenenzugriffen und Benutzerszenen (die beim Login geladen werden).

Diese Benutzer können sich sowohl direkt am SQ als auch mit jedem Client, der remote mit dem SQ verbunden ist, anmelden, wie den SQ-MixPad und SQ4You-Remote-Apps. Das bedeutet, dass mehrere Benutzer gleichzeitig auf verschiedenen Geräten angemeldet sein können.

Drücken Sie die Taste „Setup“ auf dem Bildschirm, tippen Sie dann auf den Reiter „Users“, um Benutzer einzurichten und zu konfigurieren.

ⓘ Benutzereinrichtung und Berechtigungen können nur durchgeführt werden, wenn Sie als Admin angemeldet sind.

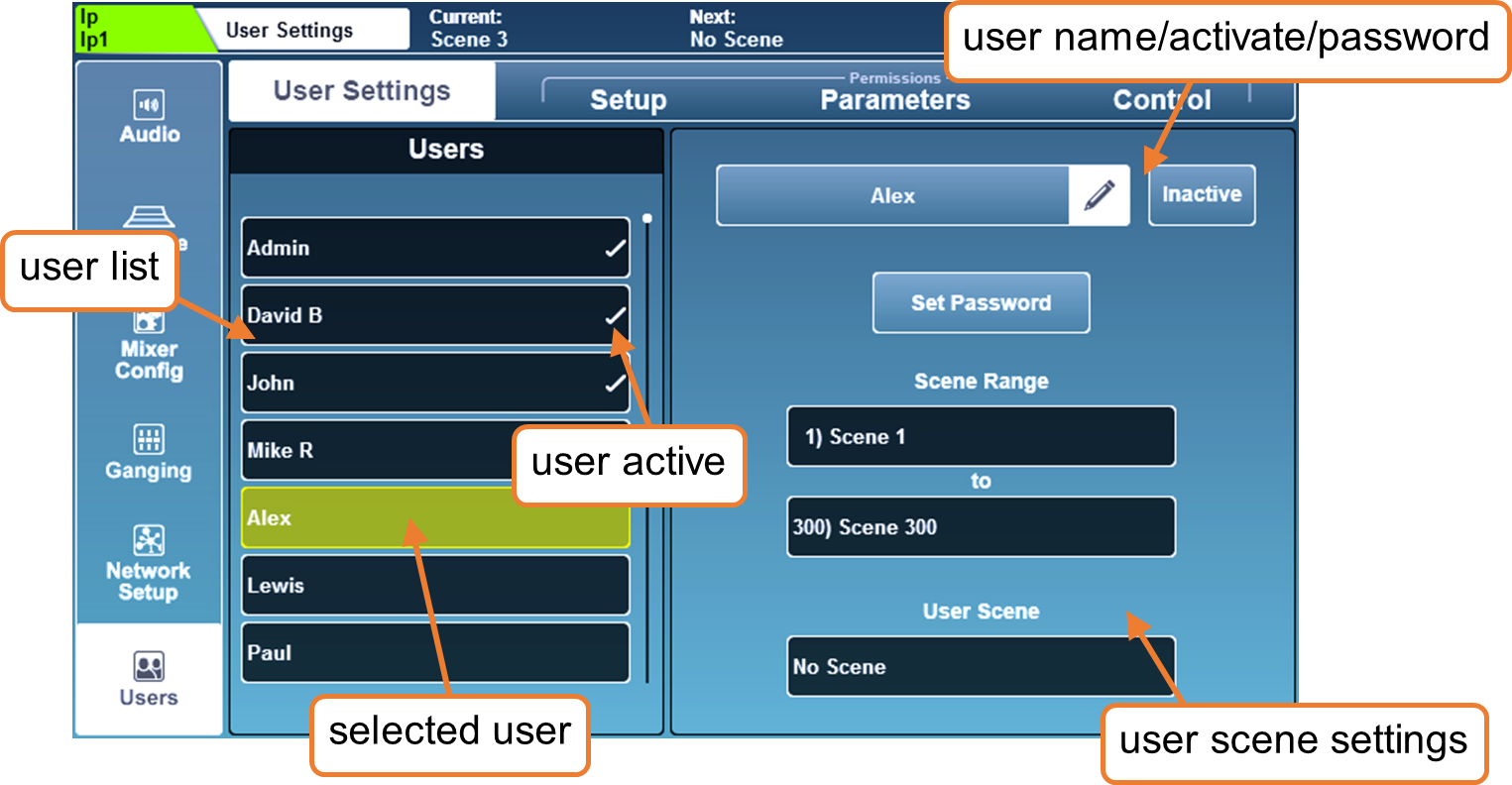

Um Benutzereinstellungen und Berechtigungen zu ändern, wählen Sie zuerst einen Benutzer aus der Liste links aus. Änderungen gelten nur für diesen Benutzer, daher ist die Benutzerliste in allen Tabs sichtbar, sodass Sie Benutzer schnell vergleichen und Berechtigungen jederzeit ändern können.

Benutzereinstellungen –

• Tippen Sie auf das Textfeld mit dem Benutzernamen, um den Namen zu ändern.

• Tippen Sie auf die „Inactive“-Taste, um den Benutzer zu aktivieren (die Taste ändert sich zu „Active“ und ein Häkchen erscheint in der Liste).

• Tippen Sie auf die „Set Password“-Taste, um ein Passwort für den Benutzer festzulegen oder zu ändern. Dieses Passwort wird beim Anmelden sowie beim Sperren des Pults verwendet.

ⓘ Der Admin-Benutzer ist immer aktiv und hat uneingeschränkten Zugriff auf alle Einstellungen des SQ.

ⓘ Um ein Passwort zu entfernen, legen Sie einfach ein leeres Passwort für den Benutzer fest.

• Verwenden Sie „Scene Range“, um einen Bereich von Szenen auszuwählen, auf die der Benutzer Zugriff hat (Standardbereich sind alle 300 Szenen).

• Falls gewünscht, tippen Sie auf den Wert „User Scene“, um eine Szene auszuwählen, die beim Benutzer-Login geladen wird.

ⓘ Wenn sich derselbe Benutzer mehrfach anmeldet (z.B. wenn das SQ am Ende des Tages ausgeschaltet und am nächsten Tag derselbe Benutzer sich anmeldet), erscheint ein Popup, in dem entschieden wird, ob das SQ seinen vorherigen Zustand abruft oder die „User Scene“ erneut geladen wird.

Benutzerberechtigungs-Bibliothek –

Wenn einer der zehn Benutzer ausgewählt ist, zeigt die Taste „Library“ die Benutzerberechtigungs-Bibliothek an. Werkspresets sind als Ausgangspunkte und für eine schnelle Einrichtung enthalten, aber Sie können auch eigene Presets speichern und abrufen.

• Wählen Sie ein Preset aus und tippen Sie auf „Recall“, um die Berechtigungseinstellungen auf den aktuell ausgewählten Benutzer anzuwenden.

• Tippen Sie auf „User“, um auf die Benutzerbibliothek zuzugreifen, wo Sie eigene Presets verwalten können.

ⓘ Die Benutzerberechtigungs-Bibliothek kann nicht aufgerufen werden, wenn der Admin-Benutzer ausgewählt ist, da der Admin keinen Zugriff auf Parameter oder Funktionen blockiert werden kann.

Berechtigungen –

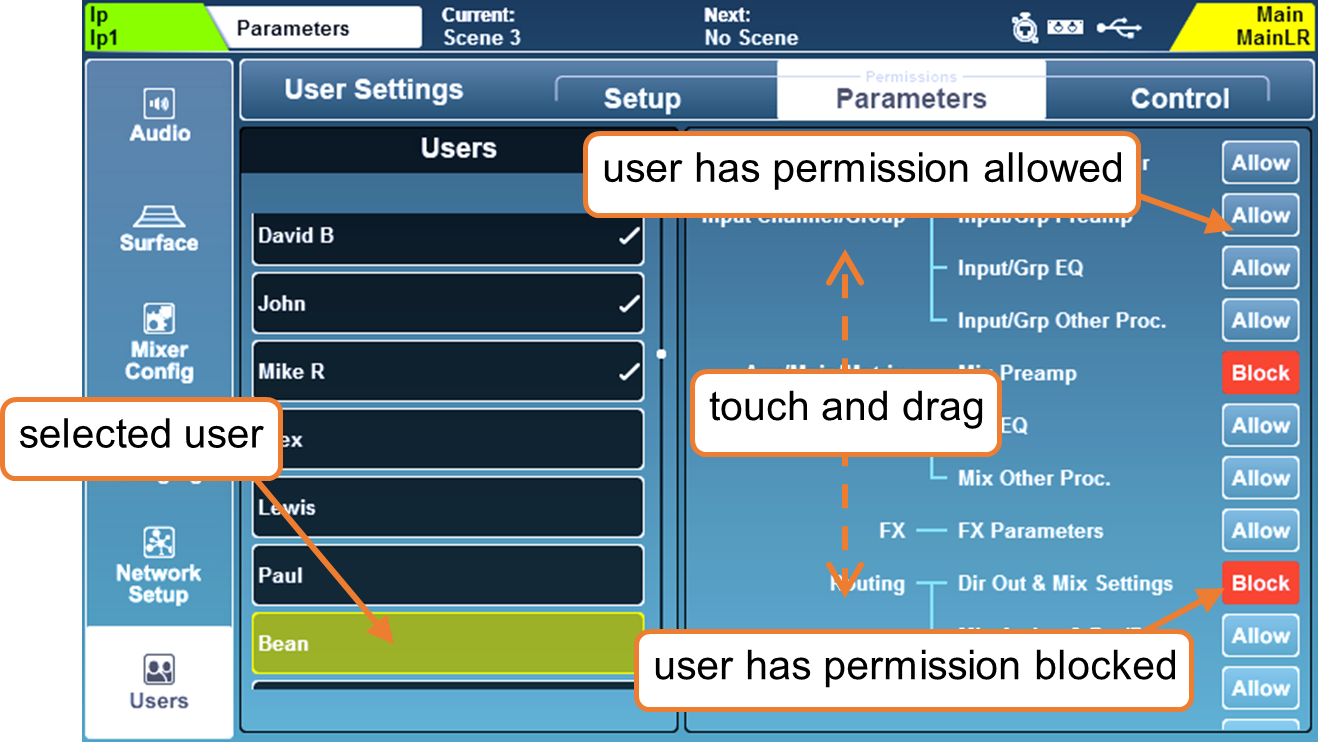

Das Antippen der Reiter „Setup“, „Parameters“ oder „Control“ zeigt Listen von Parametern und Funktionen an, die pro Benutzer auf „Allow“ oder „Block“ gesetzt werden können.

• Tippen Sie auf die „Allow“/„Block“-Taste rechts, um den Zugriff umzuschalten.

Verfügbare Benutzerberechtigungen –
