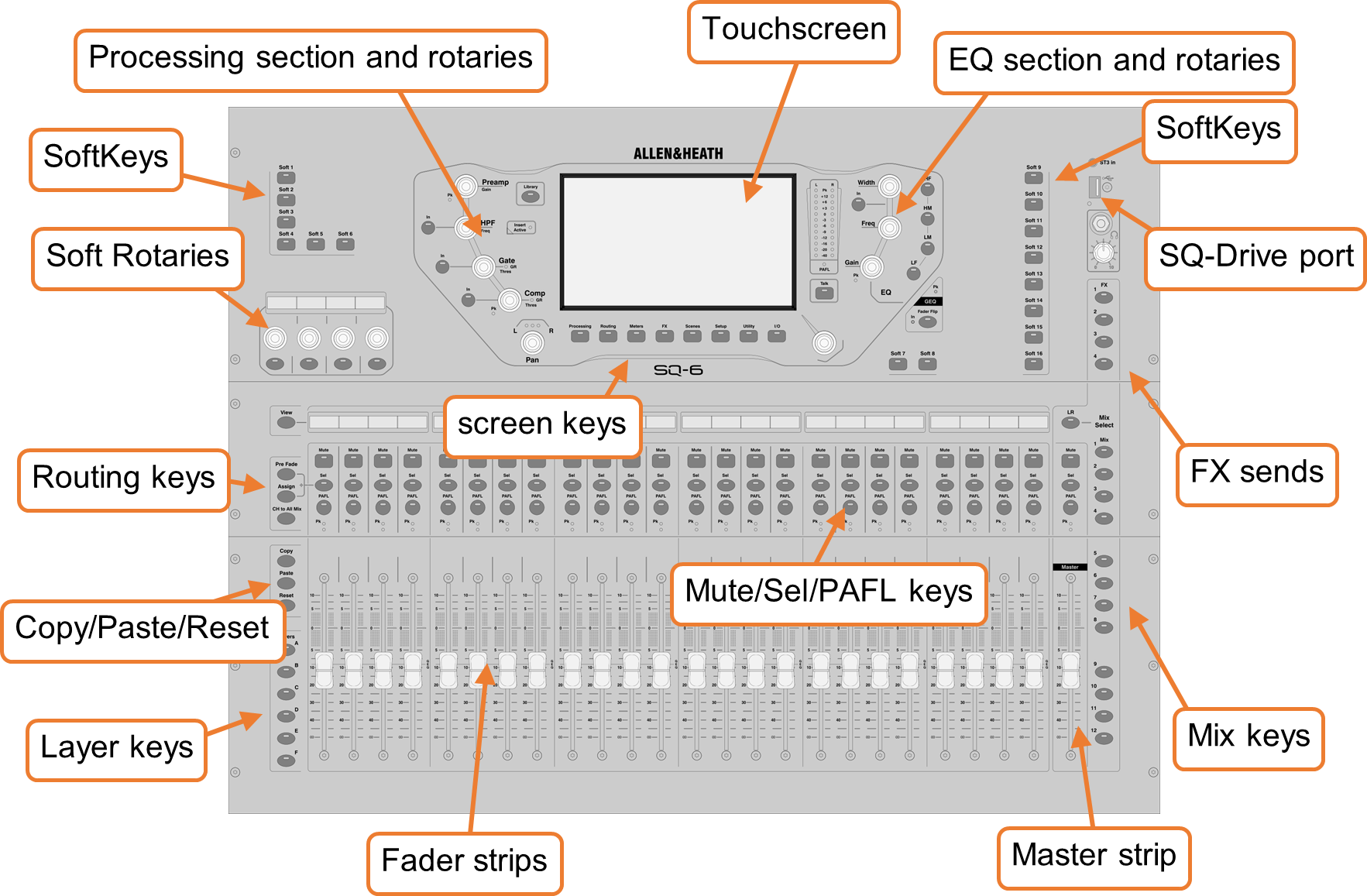

Physische Bedienelemente

Tasten –

Alle Tasten sind beschriftet, und die meisten leuchten auf, wenn sie aktiv sind. Alle erfüllen spezifische Funktionen, abgesehen von den „SoftKeys“, die vom Benutzer zugewiesen werden können.

Fader/Fader-Bildschirm –

Es gibt 6 Ebenen von zuweisbaren Faderstreifen. Für alle Eingänge und FX-Returns steuert der Fader den Sendpegel dieses Kanals zum ausgewählten Mix. FX-Send, Main LR, Mix (Aux/Group) und Matrix-Fader steuern die Master-Pegel. DCA-Fader beeinflussen den Pegel der DCA-Mitglieder, und MIDI-Fader senden MIDI-Level-Nachrichten. Alle Faderstreifen werden von der GEQ-„Fader Flip“-Funktion auf dem SQ-5, SQ-6 und SQ-7 verwendet. Das SQ-Rack verfügt über einen dedizierten Fader-Bildschirm anstelle von physischen Fadern.

Drehregler (Rotaries) –

Diese leuchten auf, wenn sie aktiv sind, und werden verwendet, um verschiedene Parameter anzupassen. Einige sind dediziert für Parameter des aktuell ausgewählten Kanals oder Mixes, während das SQ-6, SQ-7 und SQ-Rack zusätzliche „Soft Rotaries“ bieten, die vom Benutzer zugewiesen werden können, und es gibt einen dedizierten Touchscreen-Drehregler.

Touchscreen –

Der Touchscreen ermöglicht eine einfache Benutzerinteraktion über Bildschirmtasten und Menüs. Parameter können auch auf dem Bildschirm ausgewählt und mit dem Touchscreen-Drehregler angepasst werden. Wenn ein Parameter ausgewählt ist, wird er auf dem Bildschirm gelb hervorgehoben, und der Touchscreen-Drehregler leuchtet auf, um anzuzeigen, dass er verwendet werden kann.

Kanaltypen

Eingänge – 48 Eingangskanäle mit Verarbeitung. Diese können von lokalen, entfernten oder digitalen Verbindungen stammen und zu jedem Ausgang gemischt werden.

Main LR – Dies ist der Hauptmix. Alle Post-Fader-Modi und -Optionen folgen diesem Mix.

Mix – 12 Stereo-Mix-Kanäle mit Verarbeitung, die entweder als Auxiliaries oder Gruppen verwendet werden können.

FX Sends – 4 FX-Send-Busse sind für die Verwendung mit internen FX-Engines enthalten.

FX Returns – 8 Stereo-Rückkanäle, die den internen FX-Engines zugewiesen sind.

Matrix – 3 Stereo- oder bis zu 6 Mono-Matrix-Mixe, gespeist aus einer Kombination anderer Mixe.

DCA – 8 Digital Controlled Amplifier zur Anpassung des Pegels und der Stummschaltung mehrerer Kanäle mit einem Satz Bedienelemente.

MIDI – 32 Kanalstreifen sind verfügbar, die MIDI-Steuerdaten über MIDI über USB und TCP/IP senden.

ⓘ MIDI-Kanalstreifen senden und reagieren nur auf MIDI-Nachrichten; ihr Zustand wird nicht mit Szenen oder Shows gespeichert.

Bildschirm-Parameter, Menüs und Pop-ups

Anpassbare Parameter und Auswahlen – Diese werden als weißer Text auf schwarzem Hintergrund angezeigt. Werte werden sowohl als Text als auch in einer Leiste dargestellt.

Bibliotheken –

Wenn für den aktuell angezeigten Bildschirm verfügbar, leuchtet die Taste „Library“. Durch Drücken wird ein Bibliotheksfenster angezeigt, das das Speichern oder Abrufen von Einstellungen für Dinge wie FX-Einheiten, Kanalverarbeitung oder Eingangs-Patches ermöglicht. Voreinstellungen werden in den Werksbibliotheken gespeichert, und Benutzerbibliotheken stehen zur Verfügung, um eigene Einstellungen zu speichern. Bibliotheken werden auch verwendet, um FX-Einheitstypen durch Abruf einer Voreinstellung zu laden.

ⓘ Siehe die vollständige Liste der Bibliothekstypen im Abschnitt Bibliotheken.

Menülisten –

Bei kurzen Listen tippen Sie auf eine Option, um sie auszuwählen. Längere Listen können durch Berühren und Ziehen navigiert werden oder durch Markieren einer Option und Verwendung des Touchscreen-Drehreglers zum Scrollen durch alle verfügbaren Optionen. Wo es nicht möglich ist, einen Listeneintrag auszuwählen (z. B. in Benutzerberechtigungslisten), können Sie nur auf dem Bildschirm berühren und ziehen.

Ein „X“ wird oben rechts in den meisten Pop-up-Menüs angezeigt; tippen Sie darauf, um das Pop-up zu schließen.

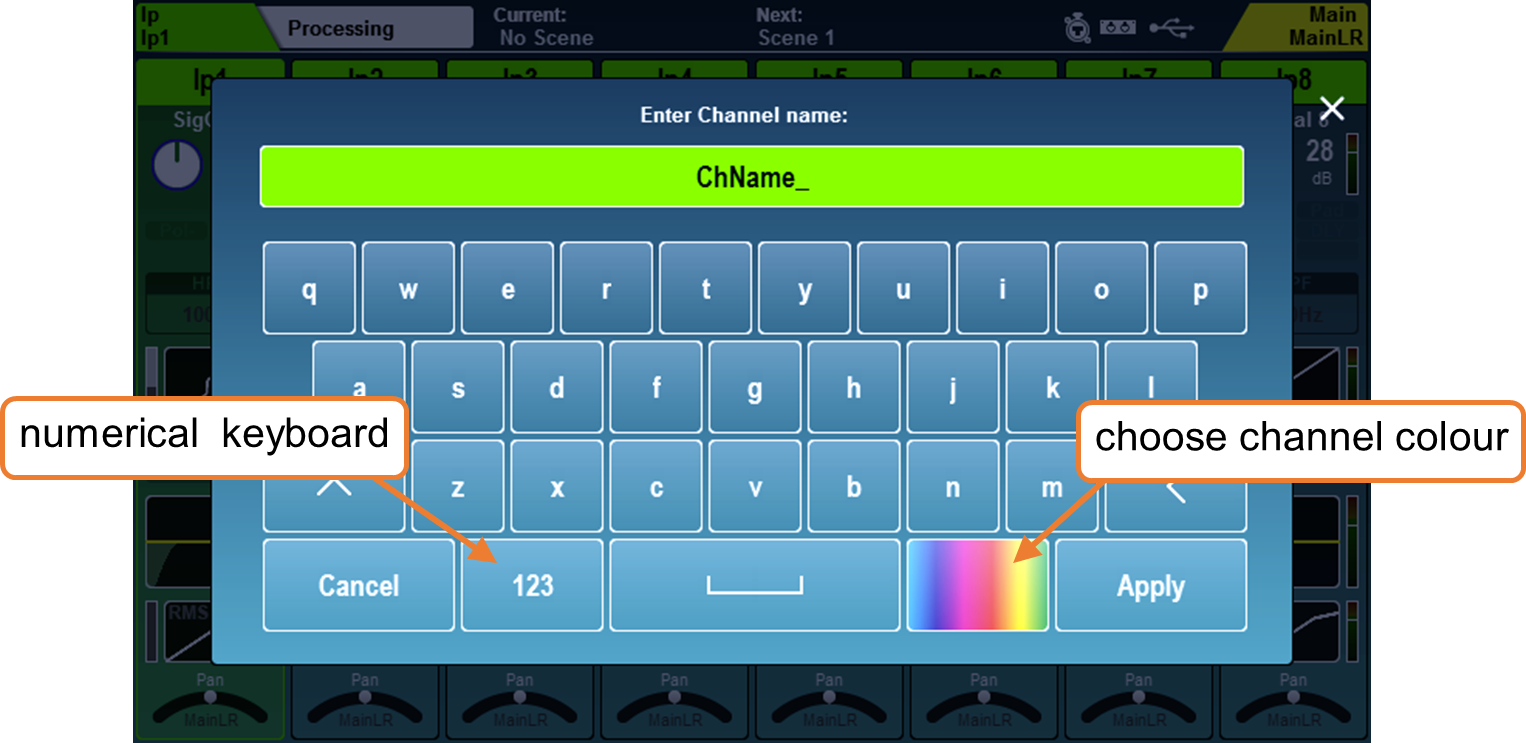

Tastatur –

Eine Bildschirmtastatur wird angezeigt, wenn Namen oder Zahlen eingegeben werden. Halten Sie „^“ (Shift) gedrückt, um die Feststelltaste zu aktivieren. Tippen Sie auf „Apply“ oder „OK“, um den Namen oder die Nummer festzulegen. Tippen Sie auf das „X“ oben rechts auf der Tastatur, um sie zu schließen.

Die Standardtastatur verfügt über eine separate numerische Tastatur, und beim Eingeben von Hex-Zeichen wird eine Hex-only-Tastatur angezeigt.

Beim Eingeben eines Kanalnamens tippen Sie auf die Farb-Taste, um eine Kanal-Farbe auszuwählen.

Bestätigung –

Bestimmte Aktionen erfordern eine Bestätigung. Wo es eine Option zum Anwenden oder Abbrechen von Änderungen gibt, werden die Tasten auf dem Bildschirm als aktiv angezeigt. In einigen Fällen wird ein „Pop-up“ mit weiteren Informationen und Auswahlmöglichkeiten angezeigt.

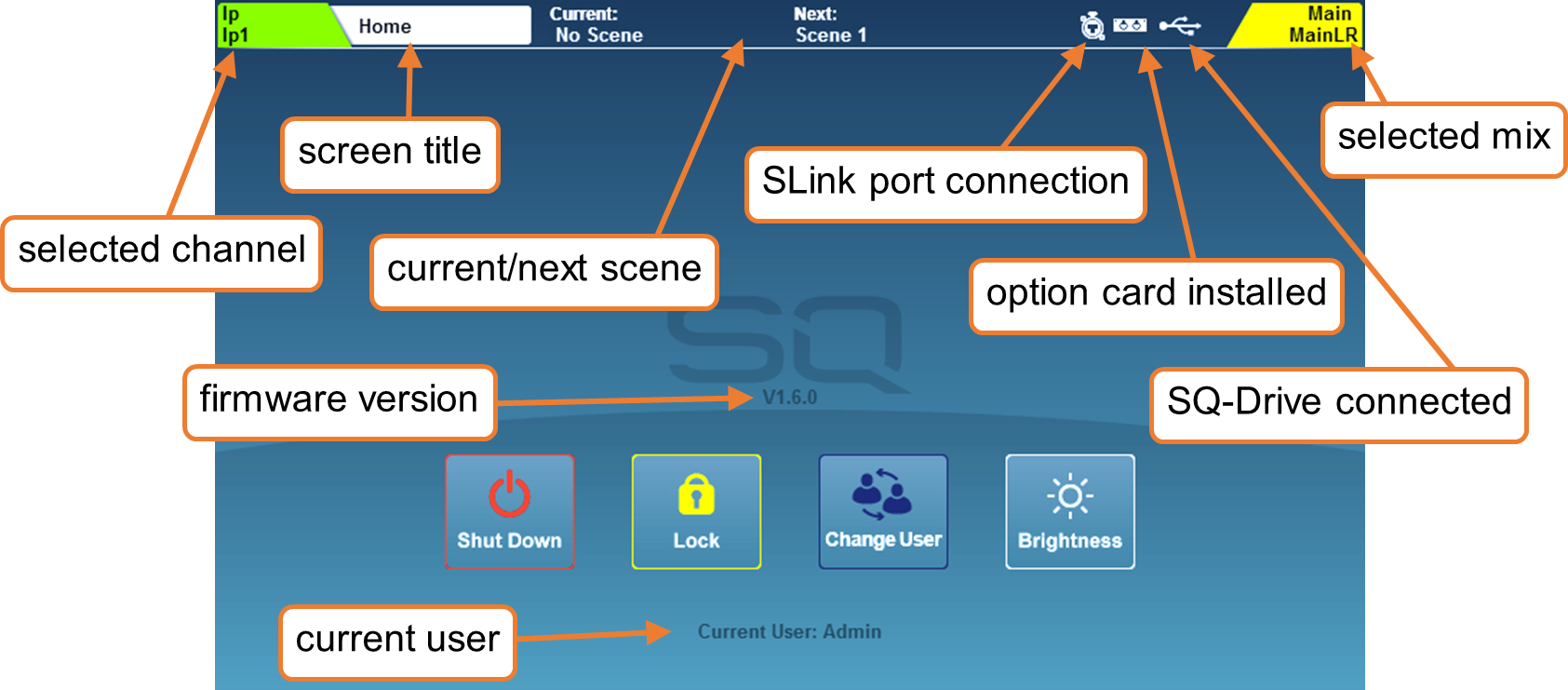

Bildschirm-Titelleiste

Die Titelleiste ist immer oben auf dem Bildschirm sichtbar und zeigt von links nach rechts folgende Informationen an:

• Den aktuell ausgewählten Kanal.
• Den Titel des aktuellen Bildschirms.
• Die zuletzt abgerufene (aktuelle) Szene.
• Die nächste abzurufende Szene.
• Ein SLink-Port-Symbol (wenn eine SLink-Verbindung verfügbar ist).
• Ein rotes Kreuz bei Fehlererkennung (tippen Sie darauf, um ein Pop-up-Fenster mit dem erkannten Fehler zu sehen).
• Ein I/O-Port-Symbol (wenn eine Optionskarte eingesetzt ist).
• Ein USB-Symbol, wenn ein USB-Gerät am SQ-Drive-Port angeschlossen ist. Dieses wird durch Transport-Symbole ersetzt, wenn SQ-Drive für Audioaufnahme oder Wiedergabe verwendet wird.
• Den aktuell ausgewählten Mix.

Startbildschirm

Dies ist der erste Bildschirm, der beim Einschalten des SQ angezeigt wird. Er wird auch angezeigt, wenn keine Kanäle ausgewählt sind und die Tasten „Processing“ oder „Routing“ aktiv sind.

ⓘ Durch Drücken der Tasten „Processing“ oder „Routing“ in der Bankansicht wird der aktuell ausgewählte Kanal abgewählt und direkt zum Startbildschirm zurückgekehrt.

„Shut Down“ – Tippen, um das SQ herunterzufahren.

„Lock“ – Tippen, um die SQ-Oberfläche zu sperren und Anpassungen zu verhindern.

„Change User“ – Tippen, um zu einem anderen aktiven Benutzer zu wechseln.

„Brightness“ – Tippen, um direkt zu den Helligkeitseinstellungen des SQ zu gelangen.

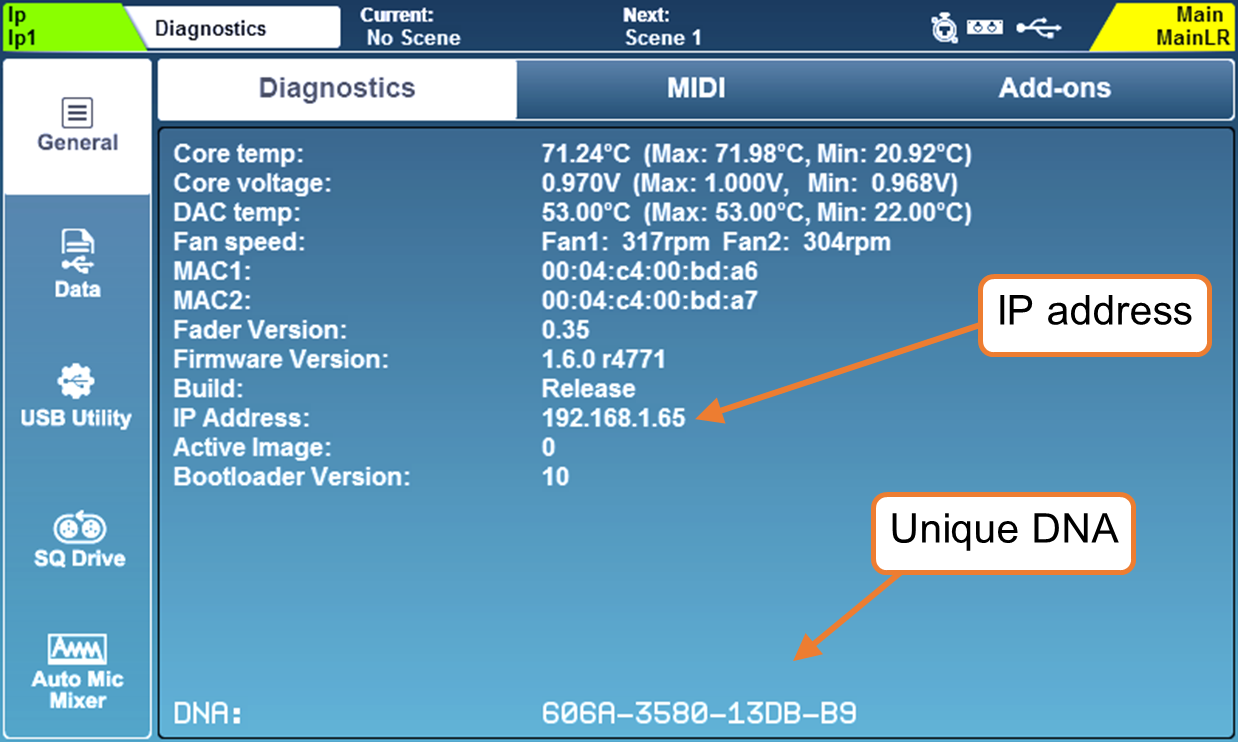

Diagnose

Um zur Diagnose zu gelangen, drücken Sie die Taste „Utilities“ und tippen Sie auf den Tab „General“. Dies zeigt wichtige Informationen über das SQ an, einschließlich der aktuellen IP-Adresse für die Verbindung via TCP/IP und den einzigartigen DNA-Code für Registrierung und Add-ons.

Grundlegende Arbeitsablaufkonzepte

• Drücken Sie eine Taste „LR“, „Mix“ oder „FX“ oder wählen Sie einen Mix aus dem „Mix Select“-Pop-up (SQ-Rack), um die Sendpegel von jedem Kanal zum ausgewählten Mix auf den Faderstreifen oder dem Fader-Bildschirm (SQ-Rack) anzuzeigen und anzupassen. Verwenden Sie die Layer-Tasten, um durch die 6 Faderebenen zu blättern. Der Master-Streifen steuert den Gesamtsendpegel des ausgewählten Mix/FX-Sends.
• Wählen Sie einen Kanal durch Drücken einer „Sel“-Taste oder durch Tippen auf den Kanalstreifen in den Bildschirmen Processing, Routing oder Faders aus. Die physischen Bedienelemente können nun verwendet werden, um Parameter für den ausgewählten Kanal anzupassen.
• Drücken Sie „Mute“, um einen Kanal vollständig stummzuschalten. Mute-Tasten leuchten oder blinken, wenn ein Kanal stummgeschaltet ist.
• Verwenden Sie die „PAFL“ (Pre/After Fade Listen)-Tasten, um einen Kanal zum PAFL-Bus/Kopfhörerausgang zu routen.
• Gehen Sie zum „Processing“-Bildschirm, um eine Übersicht über die Verarbeitung des ausgewählten Streifens zu sehen. Tippen Sie auf einen Teil der Verarbeitung, um eine detaillierte Ansicht zu erhalten, dann tippen Sie auf einen Parameter auf dem Bildschirm und verwenden Sie den Touchscreen-Drehregler, um ihn anzupassen.
• Mix-Sends, die auf „Post-Fade“ eingestellt sind, folgen den LR-Sendpegeln. Um Kanäle für den ausgewählten Mix zwischen „Pre-Fade“ und „Post-Fade“ umzuschalten, halten Sie die „Pre Fade“-Taste gedrückt und verwenden Sie die „Sel“-Tasten, wo verfügbar, oder verwenden Sie den „Routing“-Bildschirm.
• Um einen Kanal dem aktuell ausgewählten Mix zuzuweisen oder die Zuweisung aufzuheben, halten Sie die „Assign“-Taste gedrückt und verwenden Sie die „Sel“-Tasten, wo verfügbar, oder verwenden Sie den „Routing“-Bildschirm.
• Das Drücken und Halten der „CH to All Mix“-Taste zeigt die Sendpegel für den aktuell ausgewählten Kanal zu allen Mixen über die Hauptfaderstreifen an.
• Drücken Sie die „FX“-Bildschirmtaste, um die FX-Engines anzuzeigen und anzupassen. Verwenden Sie die „Library“-Taste, um FX-Typen und Voreinstellungen abzurufen – ändern Sie Parameter, indem Sie sie auf dem Bildschirm auswählen und den Touchscreen-Drehregler verwenden. FX-Busse 1 bis 4 senden standardmäßig an FX-Engines 1 bis 4. FX-Return-Kanäle werden auf die gleiche Weise wie Eingangskanäle zu Mixen geroutet.
• Halten Sie die „Copy“-Taste gedrückt und drücken Sie eine „In“-Taste, eine „Sel“-Taste oder eine „Mix“-Taste, um Parameter oder Sends zu kopieren. Halten Sie die „Paste“-Taste gedrückt und drücken Sie eine „Sel“-Taste oder Mix-Taste, um die Verarbeitung oder Send-Zuweisungen auf einen anderen Kanal einzufügen. Halten Sie die „Reset“-Taste gedrückt und drücken Sie eine „In“-Taste, eine „Sel“-Taste oder eine „Mix“-Taste, um Parameter zurückzusetzen.
• Drücken Sie die „View“-Taste, um vorübergehend alternative Informationen auf dem Kanalstreifen und den Soft-Rotary-LCDs anzuzeigen. Drücken Sie mehrmals, um verschiedene Informationen zu sehen, und halten Sie gedrückt, um die Informationen anzuzeigen, bis die Taste losgelassen wird.

SQ-Rack-Bildschirme

Es gibt zwei Bildschirme und zwei Pop-ups, die einzigartig für das SQ-Rack sind.

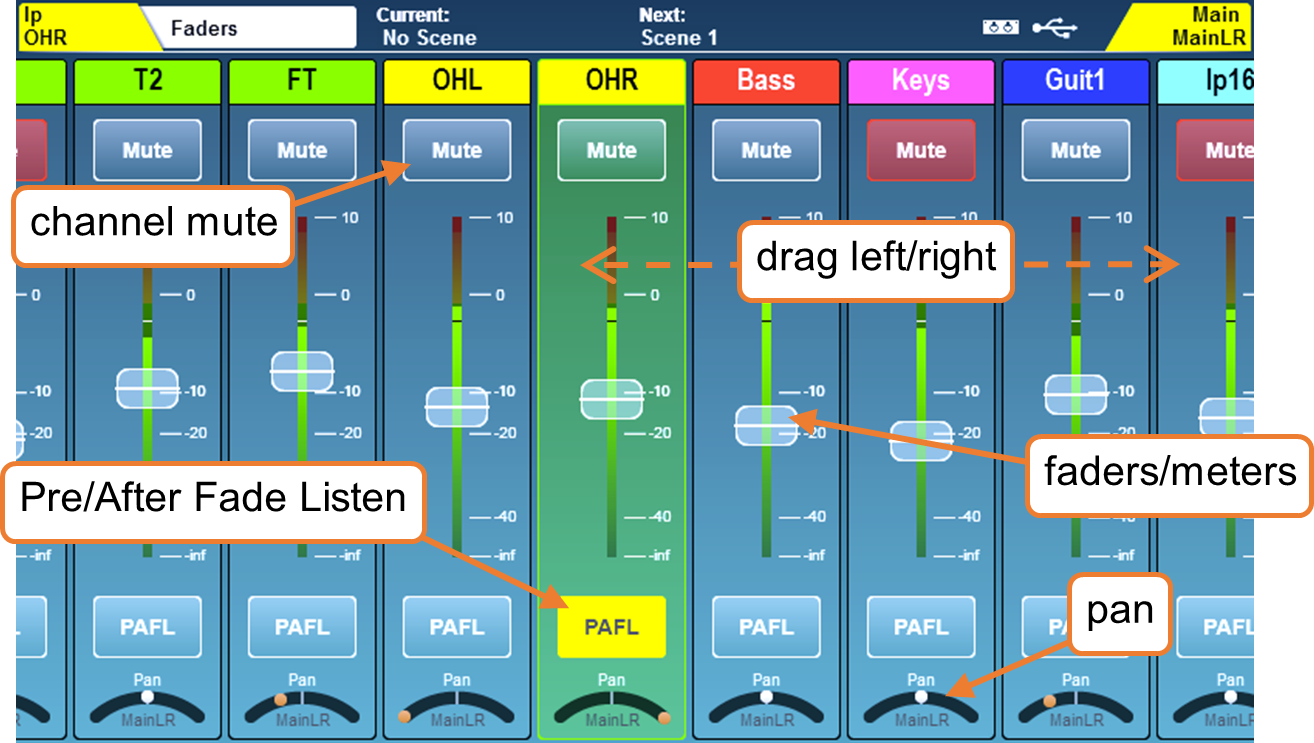

Fader –

Drücken Sie die „Faders“-Bildschirmtaste, um Sendpegel, Panorama, Stummschaltungen und PAFL-Kanäle anzuzeigen und anzupassen.

• Verwenden Sie die „Layer“-Tasten A-F links vom Bildschirm, um eine Ebene auszuwählen
• Tippen und ziehen Sie nach links und rechts, um bis zu 16 (+ aktuell ausgewählter Mix) Kanalstreifen pro Ebene zu sehen
• Tippen Sie auf einen Kanalstreifen, um ihn auszuwählen. Der ausgewählte Kanal bleibt in den Bildschirmen Faders, Processing und Routing erhalten und kann von Soft Controls verwendet werden, die so eingestellt sind, dass sie Parameter für den aktuell ausgewählten Kanal anpassen.
• Ziehen Sie einen Fader nach oben oder unten oder tippen Sie auf einen Fader, um ihn auszuwählen, und verwenden Sie dann den Touchscreen-Drehregler, um die Sendpegel zum aktuell ausgewählten Mix anzupassen.

ⓘ Verwenden Sie die Pop-ups „Select Channel Strip“ und „Select Mix“, die später in diesem Abschnitt erklärt werden, um verschiedene Mixe auszuwählen und für eine schnelle Navigation.

ⓘ Der Hintergrund des Fader-Bildschirms ändert die Farbe, um anzuzeigen, wenn ein anderer Mix als MainLR ausgewählt ist.

• Tippen Sie auf eine „Mute“-Taste, um diesen Kanal stummzuschalten
• Tippen Sie auf eine „PAFL“-Taste, um diesen Kanal zum PAFL-Bus (Kopfhörer) zu routen
• Tippen Sie auf „Pan“ oder „Bal“-Regler (verfügbar, wenn ein Stereo-Mix ausgewählt ist) und verwenden Sie den Touchscreen-Drehregler zum Anpassen.

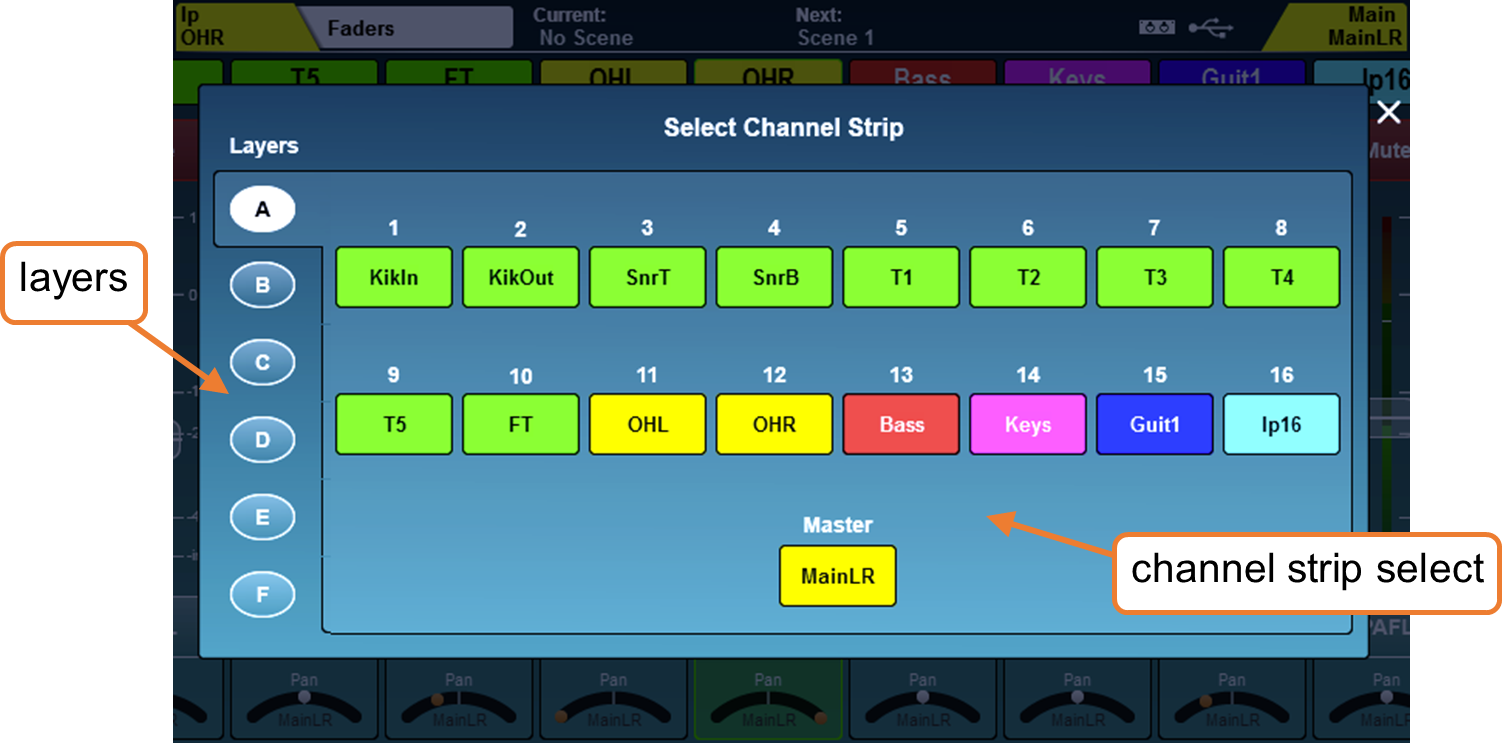

Select Channel Strip Pop-up –

Tippen Sie auf den aktuell ausgewählten Kanal oben links auf dem Bildschirm des SQ-Racks, um das Pop-up „Select Channel“ anzuzeigen.

• Verwenden Sie die physischen oder Bildschirm-Layer-Tasten zur Navigation
• Tippen Sie auf einen Kanalstreifen, um ihn auszuwählen

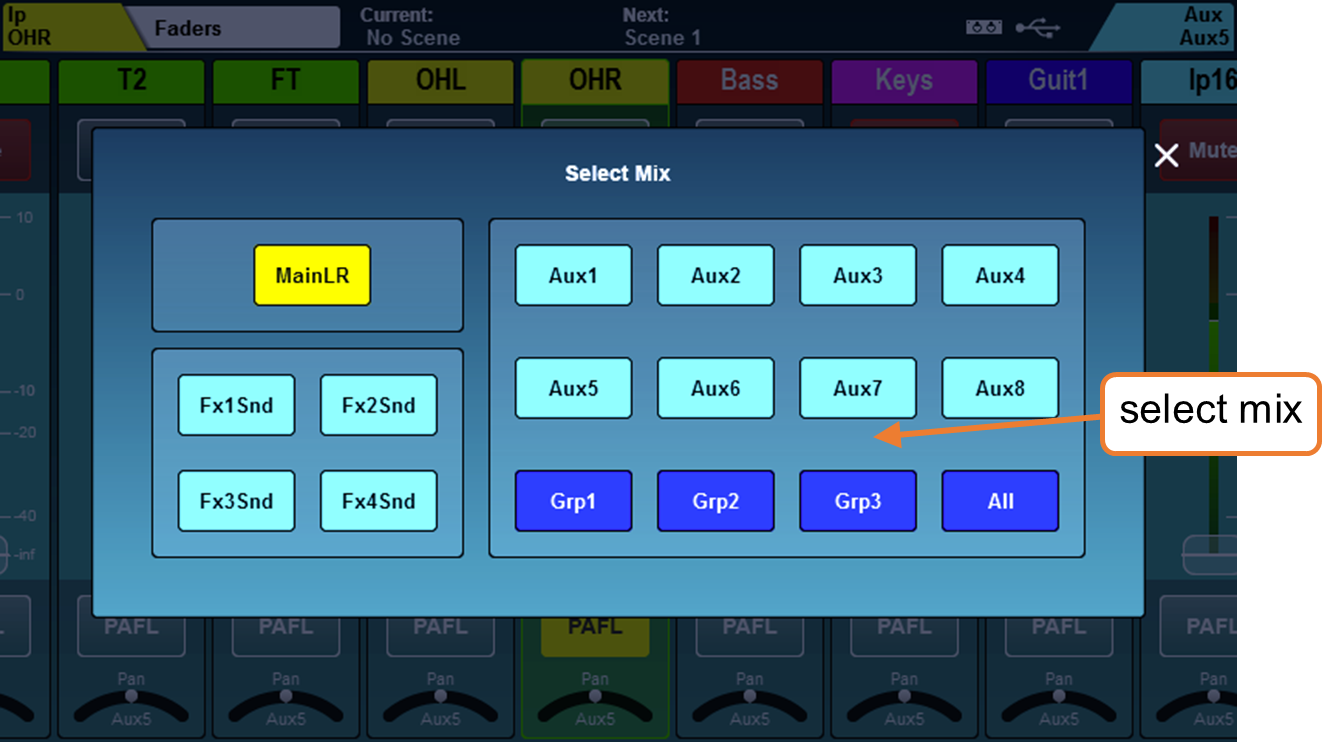

Select Mix Pop-up –

Tippen Sie auf den aktuell ausgewählten Mix oben rechts auf dem Bildschirm des SQ-Racks, um das Pop-up „Select Mix“ anzuzeigen.

• Tippen Sie auf einen Mix, um ihn auszuwählen und die Sendpegel zu diesem Mix auf den Fadern anzuzeigen

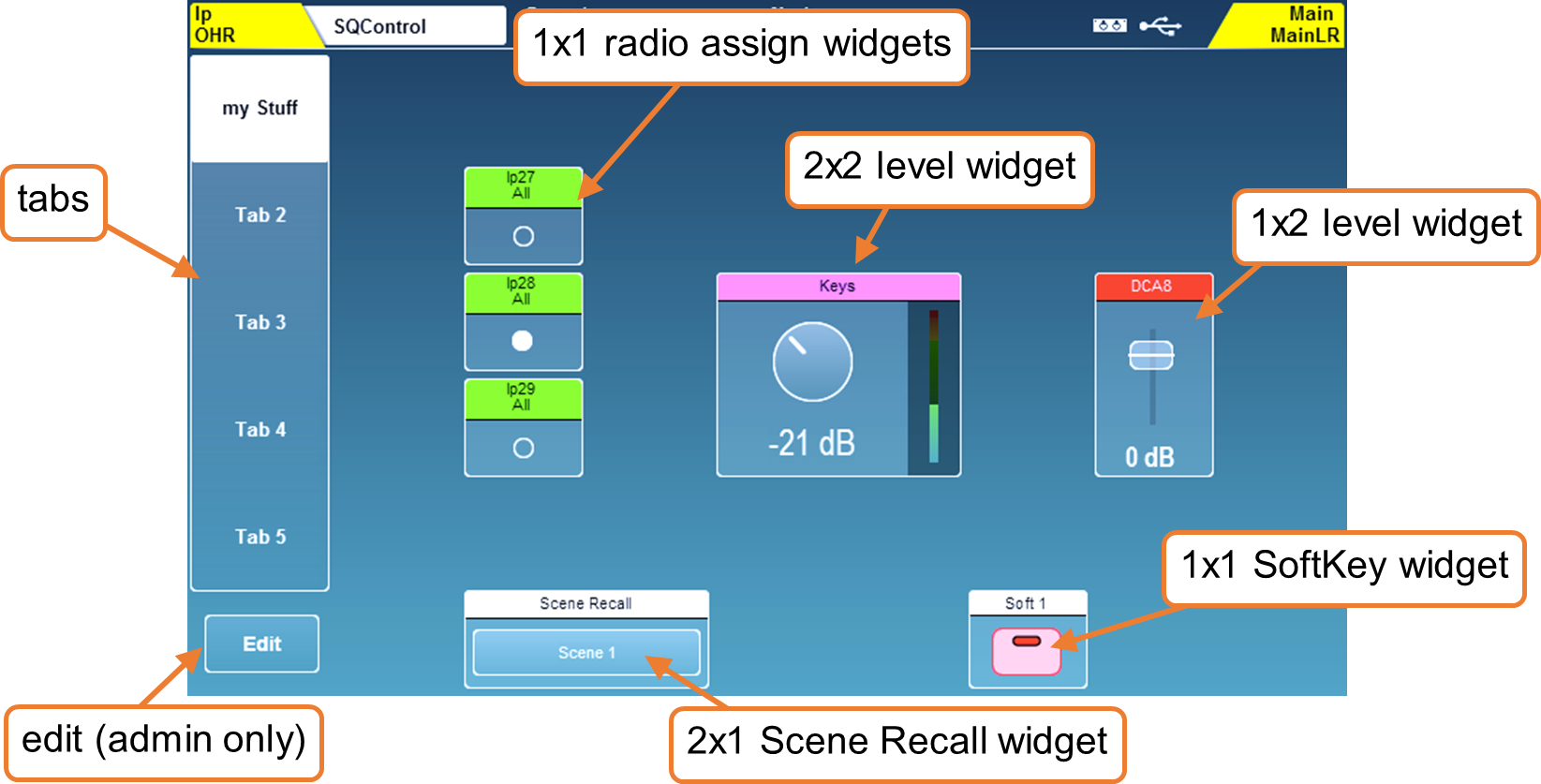

SQ-Control –

SQ-Control bietet eine vereinfachte, anpassbare Steuerung der Hauptmixerfunktionen.

Es verfügt über 5 „Tabs“, von denen jeder bis zu 48 Steuer-„Widgets“ enthalten kann.

Es gibt eine begleitende SQ-Control-App für alle SQ-Modelle, und alle Instanzen der App sowie der dedizierte SQ-Control-Bildschirm des SQ-Racks zeigen und verwenden dasselbe Widget-Layout.

ⓘ Das Layout aller 5 Tabs wird in der aktuellen Szene gespeichert. Standardmäßig werden Änderungen am SQ-Control-Layout beim Abrufen von Szenen jedoch durch globale Filter blockiert.

Jedes Widget steuert eine einzelne Funktion und kann je nach zugewiesener Funktion 2x2, 2x1, 1x2 oder 1x1 Widget-Slots einnehmen.

• Tippen Sie auf einen der 5 Tabs links auf dem Bildschirm, um ihn anzuzeigen.
• Tippen Sie, um ein beliebiges Level-, Fader- oder Rotary-Widget auszuwählen, und verwenden Sie den Touchscreen-Drehregler zur Anpassung.
• Tippen Sie auf eine beliebige Mute-, Assign-, Szenen-Abruf- oder SoftKey-Taste, um sie auszuführen.

Level-Widgets werden verwendet, um entweder einen Hauptkanalpegel (z. B. Eingang zum MainLR-Mix oder Mix-Ausgangspegel) oder einen Sendpegel von einer Quelle (z. B. einem Eingang) zu einem Ziel (z. B. einem Mix) zu steuern.

Mute-Widgets umfassen Kanalstummschaltungen sowie Mute-Gruppen und DCA-Stummschaltungen. Diese schalten Kanäle für alle Mixe oder Ausgänge stumm.

Ein „Standard“-Assign-Widget schaltet das gesamte Signal von einer Quelle zu einem Ziel ein (zugewiesen) oder aus (nicht zugewiesen).

Ein Radio-Assign-Widget funktioniert so, dass pro SQ-Control-Tab nur eine Quelle (z. B. Eingangskanal) einem Ziel (z. B. Mix) zugewiesen werden kann. Praktisch wird dies verwendet, um zwischen einer Auswahl von Quellen für einen bestimmten Ausgang zu wählen, z. B. Umschalten zwischen Hintergrundmusik oder einem TV-Audio-Feed.

Meter-Widgets zeigen den Hauptkanal-Meter für jeden Eingang oder Mix an. Beachten Sie, dass einige Level-Widgets auch Meter enthalten.

Scene-Recall-Widgets rufen eine der 300 im Mischpult gespeicherten Szenen ab. Eine Scene ist ein gespeicherter Zustand des Mischpults und umfasst alle Verarbeitungs-, Routing- und Pegel-Einstellungen.

Die SoftKey-Widgets entsprechen den physischen SoftKeys und sind hauptsächlich für die Verwendung in der SQ-Control-App vorgesehen.

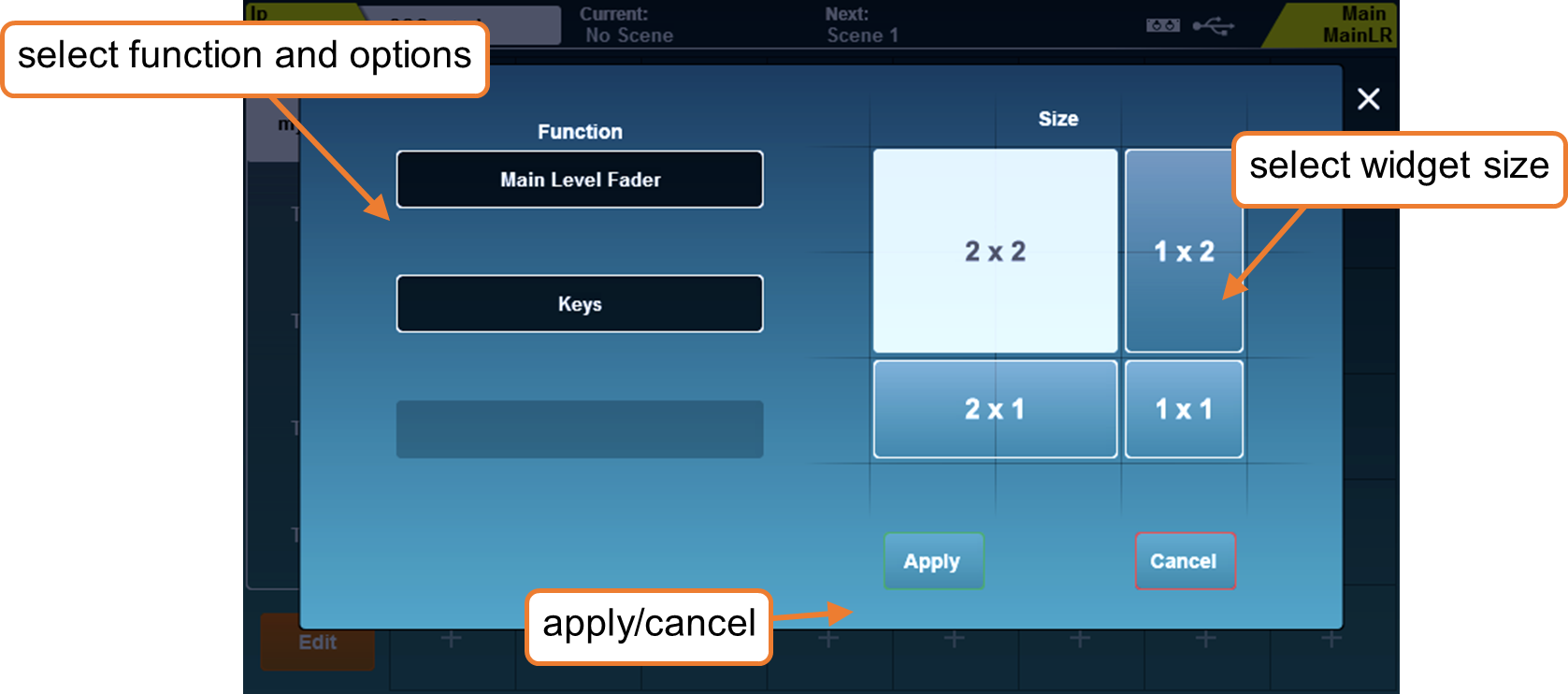

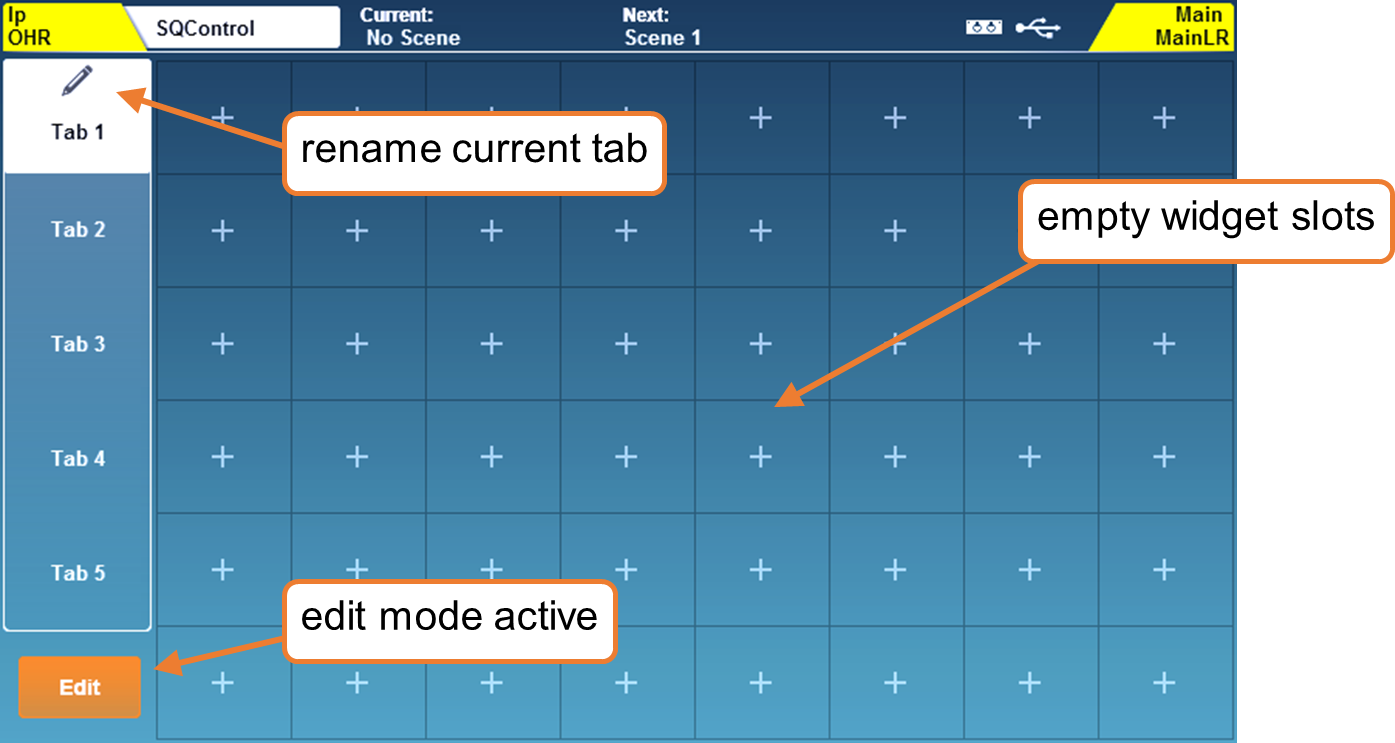

Bearbeiten des SQ-Control-Layouts -

Wenn Sie als Admin-Benutzer angemeldet sind, drücken Sie die „Edit“-Taste, um den Bearbeitungsmodus ein- oder auszuschalten. Im Bearbeitungsmodus haben alle leeren Widget-Slots ein + Symbol.

• Tippen Sie auf den Namen des ausgewählten Tabs, um ihn umzubenennen

• Tippen Sie auf einen der Widget-Slots oder ein vorhandenes Widget, um das Bearbeitungs-Pop-up zu öffnen.

1. Wählen Sie eine Funktion für das Widget aus
2. Wählen Sie eine Quelle (Kanal) oder sekundäre Option
3. Wählen Sie ein Ziel (Mix) oder dritte Option
4. Wählen Sie die Größe des Widgets. Je nach Funktion und verfügbarem Platz werden nicht alle Größen zur Auswahl angezeigt.
5. Drücken Sie „Apply“, um das Widget hinzuzufügen
6. Wiederholen Sie dies für jedes Widget und jeden Tab nach Bedarf
