SQ-Drive und USB-B verwenden dieselben Routing- und Abtastrateneinstellungen. Das Signal wird gleichzeitig an beide gesendet, um Aufnahme/Streaming zu ermöglichen, wobei das Routing von den SQ- zu den USB-Ausgangsbuchsen erfolgt.
Die USB-Eingangsbuchsen stammen von USB-B es sei denn, die Wiedergabe erfolgt vom SQ-Drive. Beim Abspielen von Stereo- oder Mehrspur-Audio vom SQ-Drive werden alle USB-Eingangsbuchsen automatisch vom SQ-Drive gespeist. Wenn die Wiedergabe gestoppt wird (nicht pausiert), wechselt die USB-Quelle automatisch zurück zu USB-B.
ⓘ Es gibt bandbreitenintensive Aufgaben (wie das Formatieren eines SQ-Drives oder das Laden einer Show), die die Nutzung des SQ-Drives oder USB-B unterbrechen können.
Vor der Aufnahme oder Wiedergabe von Audio sollten sowohl der Modus als auch die Abtastrate eingestellt werden.
ⓘ Änderungen der Abtastrate bei aktiver USB-B-Verbindung können erfordern, dass Anwendungen oder DAWs für den korrekten Betrieb neu gestartet werden.
Die USB-B-Verbindung erlaubt gleichzeitig 32 Eingänge und 32 Ausgänge bei entweder 96kHz oder 48kHz.
SQ-Drive kann bis zu 16 Kanäle bei 96kHz oder bis zu 32 Kanäle bei 48kHz aufnehmen oder wiedergeben.

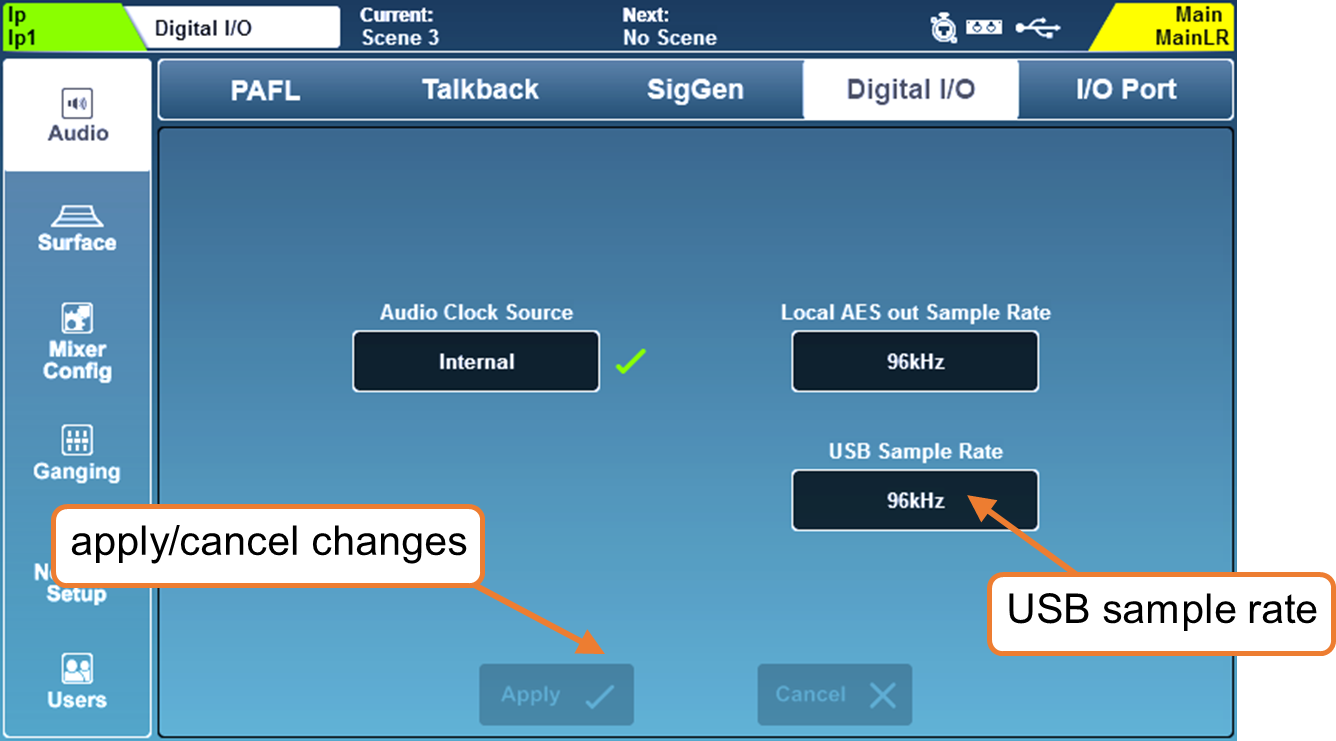

Um die USB-Abtastrate zu ändern, drücken Sie die Taste „Setup“ auf dem Bildschirm, dann tippen Sie auf den Tab „Audio“ gefolgt vom Tab „Digital I/O“.
• Tippen Sie auf den Wert „USB Sample Rate“, um zwischen „96kHz“ oder „48kHz“ Betrieb zu wählen.
SQ-Drive Stereoaufnahme und -wiedergabe

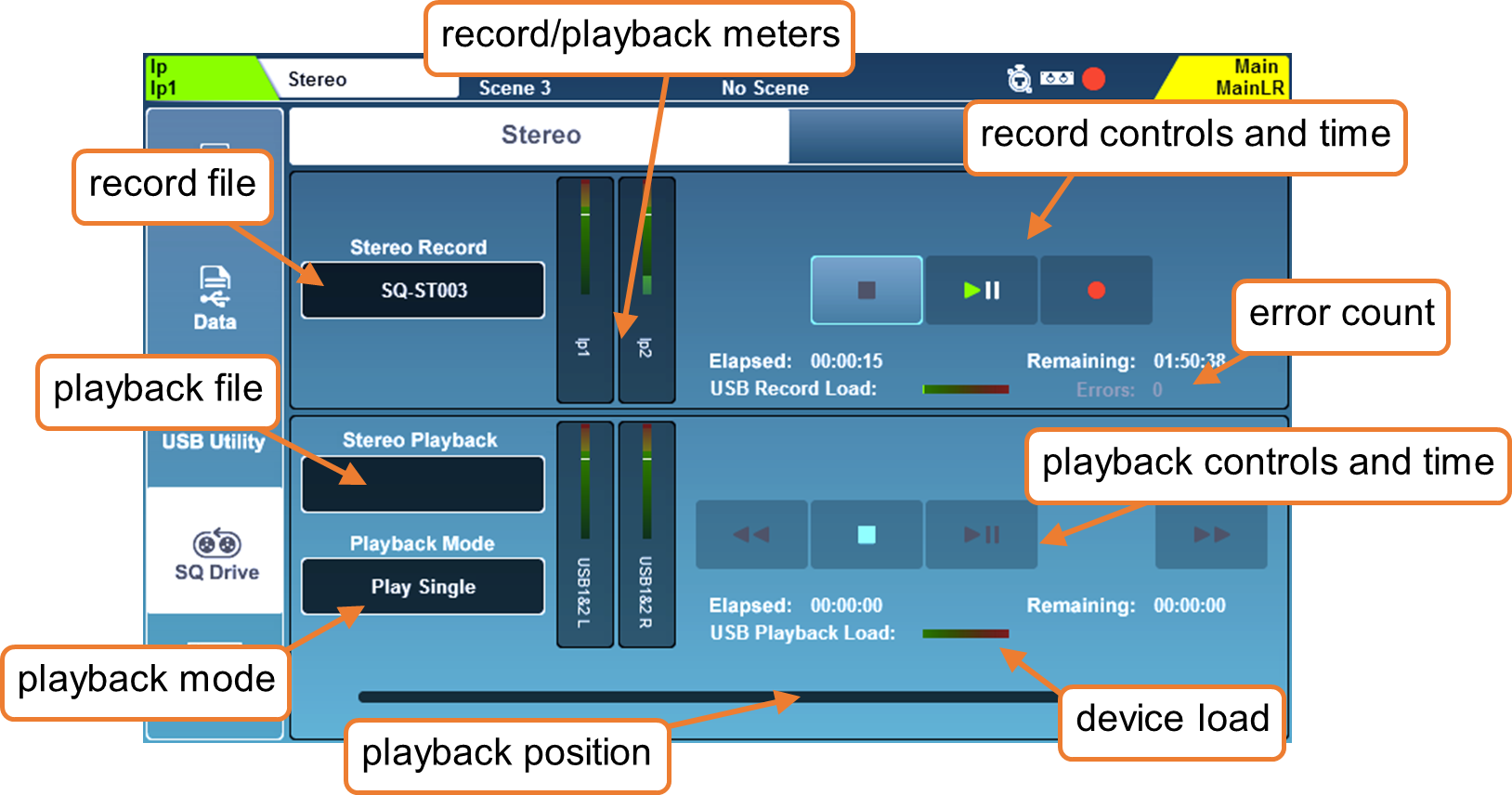

Drücken Sie die Taste „Utility“ auf dem Bildschirm, tippen Sie dann auf den Tab „SQ-Drive“ gefolgt vom Tab „Stereo“, um den Stereoaufnahme/-wiedergabebildschirm des SQ-Drives anzuzeigen.
Der obere Bildschirmbereich ist für die Aufnahme und der untere für die Wiedergabe.
Aufnahme –
• Stereoaufnahmen werden von den USB-Ausgangsbuchsen 1&2 aufgenommen. Standardmäßig sind Main LR L und Main LR R darauf geroutet. Die aktuell gerouteten Kanäle oder Buchsen sind unter den Aufnahmeanzeigen beschriftet.
• Drücken Sie die Aufnahmetaste, um die Aufnahme scharf zu schalten. Ein neuer „Stereo Record“-Dateiname erscheint, der Wert „Remaining“ (verbleibende Zeit) wird angezeigt und der Zähler „Errors“ wird zurückgesetzt.
• Drücken Sie die Wiedergabe/Pause-Taste, um die Aufnahme zu starten. Die Werte „Elapsed“ (verstrichene Zeit) und „Remaining“ zeigen den Fortschritt an.
• Drücken Sie die Stopp-Taste, um die Aufnahme zu beenden.
ⓘ Die Geräteauslastungsanzeige zeigt die Eignung des USB-Geräts für Aufnahme oder Wiedergabe von Audio an.
ⓘ Der Zähler „Errors“ erhöht sich bei jedem erkannten Schreibfehler.
Wiedergabe –
• Die Stereo-Wiedergabe kann auf jeden Kanal oder mehrere Kanäle geroutet werden, indem sie von den USB-Eingangsbuchsen 1&2 bezogen wird. Die ersten Kanäle (in numerischer Reihenfolge), auf die die USB-Eingangsbuchsen 1&2 geroutet sind, sind unter den Wiedergabeanzeigen beschriftet.
• Tippen Sie auf den Dateinamen „Stereo Playback“. Tippen Sie dann auf die Schaltfläche „Playback“ oder „Recording“, um Dateien in jedem Ordner anzuzeigen (Aufnahmen, die Sie mit dem SQ gemacht haben, werden im Ordner „Recordings“ angezeigt).
• Tippen Sie auf eine Spur, um sie zu markieren.
• Tippen Sie auf die Schaltfläche „Select“, um die markierte Spur zu laden.
• Tippen Sie auf den Wert „Playback Mode“, um einen Modus auszuwählen.
Play All = Alle Spuren im Ordner nacheinander abspielen.
Play Single = Die ausgewählte Spur abspielen und dann stoppen.
Repeat All = Alle Spuren im Ordner wiederholt nacheinander abspielen.
Repeat Single = Die ausgewählte Spur wiederholt abspielen.
• Tippen Sie auf die Transporttasten, um zur vorherigen oder nächsten Spur zu wechseln oder um zu stoppen bzw. Wiedergabe/Pause zu aktivieren.
• Tippen und ziehen Sie den kreisförmigen Wiedergabepositionsmarker, um an eine andere Stelle in der Spur zu springen.
Formate und Ordner –
SQ-Drive speichert Stereoaufnahmen unter „<SQ-DRIVE>:\AHSQ\USBREC“.
Dies sind 96kHz oder 48kHz 24-Bit Stereo *.wav Dateien, die fortlaufend in der Reihenfolge der Aufnahme benannt werden, z.B. SQ-ST001.WAV, SQ-ST002.WAV…
Dateien für die Stereo-Wiedergabe, die von einem Computer kopiert werden, sollten in
„<SQ-DRIVE>:\AHSQ\USBPLAY“ abgelegt werden.
Diese können Mono- oder Stereo-, unkomprimierte PCM *.wav Dateien mit 44,1, 48 oder 96kHz und 16 oder 24 Bit sein.
Sie dürfen keine Header (wie BWF) oder Daten (wie Marker) enthalten.
ⓘ Dateien werden mit dem Zeit-/Datumsstempel des externen Geräts versehen, wenn eine Instanz von SQ-MixPad beim Start der Aufnahme mit dem SQ verbunden ist.
Aufnahmedauer –
Die maximale Länge einer Stereoaufnahme basiert auf der maximalen Dateigröße von 4GB, was ungefähr 2 Stunden bei 96kHz oder 4 Stunden bei 48kHz entspricht.
SQ-Drive Mehrspuraufnahme und -wiedergabe

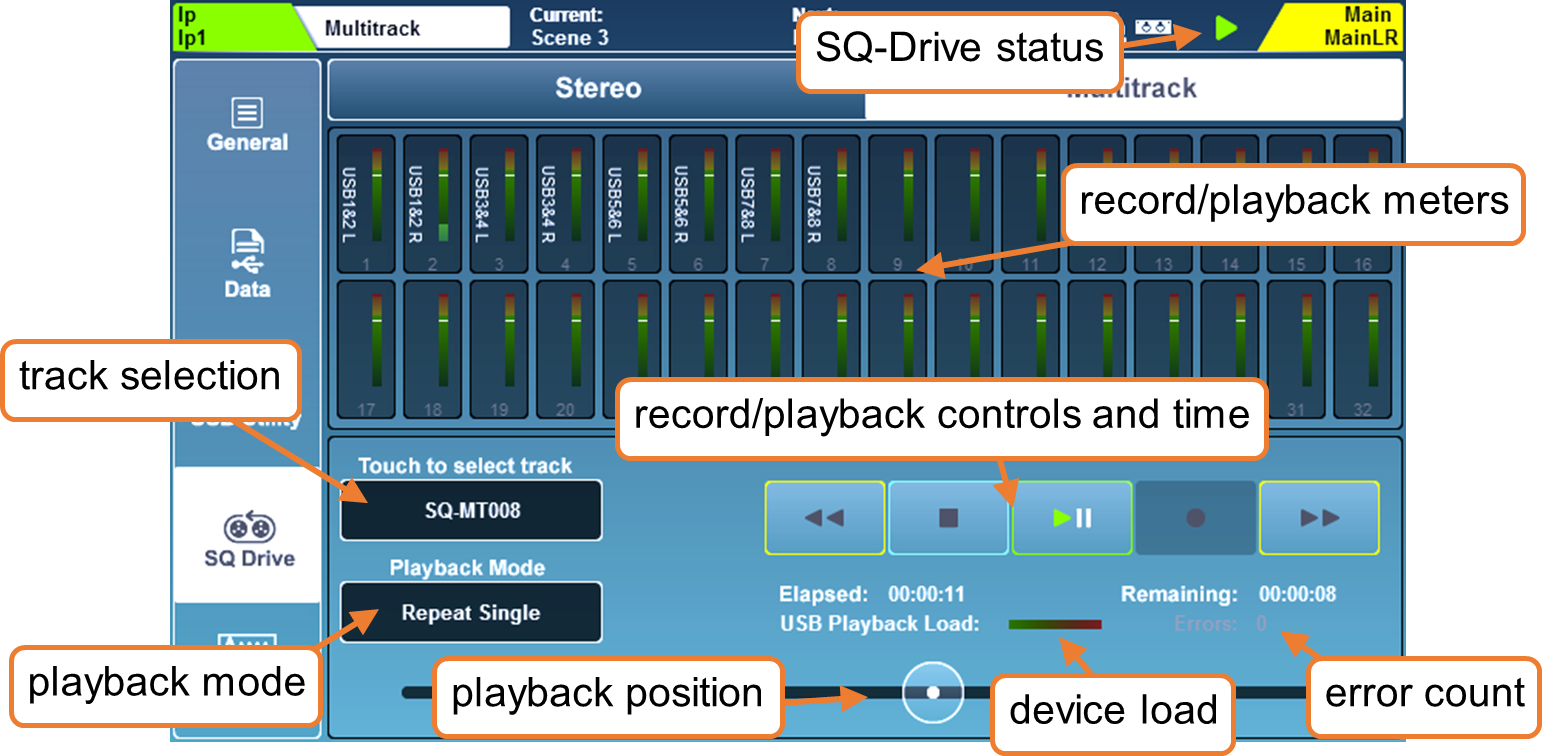

Drücken Sie die Taste „Utility“ auf dem Bildschirm, tippen Sie dann auf den Tab „SQ-Drive“ gefolgt vom Tab „Multitrack“, um den Mehrspuraufnahme/-wiedergabebildschirm des SQ-Drives anzuzeigen.
Bei 96kHz-Betrieb wird die obere Reihe von 16 Anzeigen dargestellt, die untere Reihe ist ausgegraut. Wenn die USB-Abtastrate auf 48kHz eingestellt ist, werden alle 32 Anzeigen angezeigt.
Wenn das SQ-Drive nicht verwendet wird und während der Aufnahme zeigen die Anzeigen die Ausgänge des SQ, die auf USB-Kanäle geroutet wurden. Während der Wiedergabe zeigen die Anzeigen stattdessen die eingehenden USB-Pegel und sind mit dem höchsten Kanal nummeriert, auf den sie geroutet wurden.
ⓘ Anzeigeinstrumente für USB-Eingänge und -Ausgänge können gleichzeitig im Bildschirm „Meters/USB meters“ gesehen werden.
Aufnahme –
Es werden nur USB-Kanäle aufgenommen, auf die geroutet wurde. Um unnötige Festplattenbelegung zu vermeiden, routen Sie nur die benötigten Kanäle auf USB im I/O-Bildschirm und lassen Sie andere USB-Ausgangsbuchsen ungeroutet.
• Drücken Sie die Aufnahmetaste, um die Aufnahme scharf zu schalten. Ein neuer Mehrspur-Dateiname erscheint, der Wert „Remaining“ wird angezeigt und der Zähler „Errors“ wird zurückgesetzt.
• Drücken Sie die Wiedergabe/Pause-Taste, um die Aufnahme zu starten. Die Werte „Elapsed“ und „Remaining“ zeigen den Fortschritt an.
• Drücken Sie die Stopp-Taste, um die Aufnahme zu beenden.
ⓘ Erlauben Sie dem Schreibvorgang, vor einer erneuten Aufnahme oder dem Entfernen des Geräts abzuschließen.
ⓘ Die Geräteauslastungsanzeige zeigt die Eignung des USB-Geräts für Aufnahme oder Wiedergabe von Audio an.
ⓘ Der Zähler „Errors“ erhöht sich bei jedem erkannten Schreibfehler.
ⓘ Nicht alle USB-Geräte sind in der Lage, die hohe Bandbreite zu bewältigen, die für die Mehrspuraufnahme des SQ-Drives erforderlich ist. Für beste Ergebnisse bei der Mehrspuraufnahme direkt auf USB wird empfohlen, eine schnelle externe Festplatte anstelle eines USB-Sticks/’Pen’ Drives zu verwenden.
Wiedergabe –
Aufgenommene Spuren werden vom SQ-Drive auf denselben USB-Buchsen abgespielt, von denen sie aufgenommen wurden. Wenn z.B. eine Aufnahme gemacht wurde, bei der SQ-Ausgänge auf USB-Ausgangsbuchsen 3, 5 und 6 geroutet wurden, sollten bei der Wiedergabe der Aufnahme die USB-Eingangsbuchsen 3, 5 und 6 auf SQ-Eingänge geroutet werden.
• Tippen Sie auf den Mehrspur-Dateinamen. Tippen Sie auf eine Spur, um sie auszuwählen, und scrollen Sie bei Bedarf mit dem Touchscreen-Drehregler durch die Liste der Spuren.
• Tippen Sie auf die Schaltfläche „Select“, um die Spur zu laden.
• Tippen Sie auf den Wert „Playback Mode“, um einen Modus auszuwählen.
Play All = Alle Spuren im Ordner nacheinander abspielen.
Play Single = Die ausgewählte Spur abspielen und dann stoppen.
Repeat All = Alle Spuren im Ordner wiederholt nacheinander abspielen.
Repeat Single = Die ausgewählte Spur wiederholt abspielen.
• Tippen Sie auf die Transporttasten, um zur vorherigen oder nächsten Spur zu wechseln oder um zu stoppen bzw. Wiedergabe/Pause zu aktivieren.
• Tippen und ziehen Sie den kreisförmigen Wiedergabepositionsmarker, um an eine andere Stelle in der Spur zu springen.
Formate und Ordner –
SQ-Drive speichert Mehrspuraufnahmen in separaten Ordnern im übergeordneten Ordner
„<SQ-DRIVE>:\AHSQ\USBMTK“. Die Ordner werden fortlaufend in der Reihenfolge der Aufnahmen benannt, z.B. „SQ-MT001“, „SQ-MT002“…
Bis zu sechzehn 96kHz oder bis zu zweiunddreißig 48kHz, 24-Bit Mono unkomprimierte PCM *.wav Dateien werden aufgenommen – mit Benennung basierend auf dem USB-Kanal und dem Quellkanal/-buchsennamen, z.B. „01KikIn.WAV“, „02KikOut.WAV“…
Dateien für die Mehrspurwiedergabe, die von einem Computer kopiert werden, sollten diesem Format, der Benennung und Ordnerstruktur folgen. Dateien müssen außerdem exakt dieselbe Größe/Länge haben.
ⓘ Dateien werden mit dem Zeit-/Datumsstempel des externen Geräts versehen, wenn eine Instanz von SQ-MixPad beim Start der Aufnahme mit dem SQ verbunden ist.
Aufnahmedauer –
Die maximale Länge einer Aufnahme basiert auf einer maximalen Einzeldateigröße von 4GB, was ungefähr 4 Stunden bei 96kHz oder 8 Stunden bei 48kHz entspricht.
Verbindung mit einem Computer
Um Audio zu und von einem Computer zu streamen, muss dieser über ein USB-A-zu-USB-B-Kabel mit dem SQ verbunden werden.
SQ entspricht den USB 2.0-Standards, daher wird empfohlen, ein Hochgeschwindigkeits-USB-Kabel zu verwenden. Je nach Umgebung, in der das System verwendet wird, kann es auch vorteilhaft sein, ein Kabel mit Ferritkern zu verwenden.
ⓘ Beachten Sie, dass nicht alle USB 3.0-Anschlüsse vollständig abwärtskompatibel mit USB 2.0 sind – für beste Ergebnisse wird daher empfohlen, wenn möglich einen USB 2.0-Anschluss zu verwenden. Wenn dies nicht möglich ist, sollten USB 3.0-Anschlüsse mit xHCI-Hostcontroller-Treibern vermieden werden, da viele bekannt sind, die für das Streaming von Audio verwendete isochrone Übertragungsmethode nicht zu unterstützen.
Abtastrate –
Die USB-Abtastrate des SQ sollte eingestellt werden, bevor Programme oder Apps verwendet werden, die auf die USB-B-Verbindung zugreifen.
Anschluss des SQ an einen Mac –
Das SQ ist Core Audio-kompatibel, daher sind keine Treiber erforderlich.
Verbinden Sie das SQ über USB, es wird sowohl als Audio- als auch als MIDI-Gerät erkannt.
Anschluss des SQ an einen Windows-PC –
Besuchen Sie die Allen & Heath Website (www.allen-heath.com), um die neuesten SQ Windows ASIO/WDM-Treiber herunterzuladen.
Folgen Sie den Anweisungen zur Installation der Treiber, bevor Sie das SQ anschließen.
Routing –
• Es ist wichtig zu beachten, dass beim Routing die Ausgänge vom Computer USB-Eingangsbuchsen am SQ sind und die USB-Ausgangsbuchsen vom SQ Eingänge am Computer darstellen.
• Standardmäßig werden SQ-Eingangskanäle 47 und 48 von USB-Kanälen 1 und 2 gespeist, und USB-Ausgangskanäle 1 und 2 werden vom Main LR Mix gespeist, obwohl das gesamte USB-Routing vollständig zuweisbar ist.
• Bei Verwendung von WDM-Treibern zur Nutzung des SQ für das Windows-System-/Standard-Audio werden auf dem SQ nur USB-Kanäle 1 und 2 verwendet. Um alle 32 Eingangs- und 32 Ausgangskanäle zu nutzen, muss der ASIO-Treiber mit einem kompatiblen Programm verwendet werden.
• Wenn das SQ als Standard-Audioausgabegerät auf einem Mac ausgewählt wird, werden standardmäßig USB-Kanäle 1 und 2 verwendet, dies kann jedoch in der Audio-MIDI-Konfiguration geändert werden.
