Medição na Superfície

Medidor LED Principal

O medidor LED de 12 segmentos na superfície do Qu à direita da tela sensível ao toque exibe a medição de nível para o barramento PAFL, portanto, sempre mostrará a medição do que está sendo enviado para a saída de fones de ouvido.

Por padrão, sem nenhuma tecla PAFL ativa, isso exibe o nível do Mix Principal LR.

ⓘ O indicador LED PAFL abaixo do medidor LED de 12 segmentos acende quando uma tecla ou botão de roteamento PAFL está ativo em qualquer lugar do mixer.

Medição de Canal

Cada canal inclui um Medidor Cromático de Canal para mostrar o nível e um LED de Pico para indicar que o sinal está saturando em algum ponto do caminho do sinal.

Medição de Pico

Enquanto um canal com pico estiver atribuído a uma faixa de canal, haverá sempre visibilidade de qualquer pico na superfície do Qu para permitir que picos potencialmente destrutivos em qualquer lugar dentro de um canal sejam encontrados da seguinte forma:

• Se um canal estiver saturando em uma faixa de canal em uma camada inativa, a tecla de seleção Layer acenderá em vermelho.
• Com a camada selecionada, o LED vermelho de pico (Pk) em cada faixa de canal usa detecção multiponto para exibir saturação em qualquer lugar no caminho de processamento desse canal.
• Com o canal selecionado, os LEDs vermelhos de pico (Pk) próximos aos controles de processamento dedicados (Preamp, PEQ, GEQ, Compressor) acenderão quando o sinal atingir -3dBFS no medidor imediatamente após esse “bloco” de processamento. 0dBFS é o máximo absoluto, então o LED Pk indica que o sinal está próximo do clipping digital naquele ponto.

‘Fader Flip’ do GEQ

Quando no modo GEQ Fader Flip, se o RTA estiver atribuído ao canal (por exemplo, visível na tela PROCESSING), os Medidores Cromáticos de Canal exibirão o nível de cada banda de frequência acima do fader que a controla. A frequência mais proeminente também é exibida usando os LEDs Pk.

Se o RTA estiver sendo usado em um canal diferente do selecionado, por exemplo pelo aplicativo Qu-MixPad, os Medidores Cromáticos de Canal e os LEDs Pk não acenderão.

Tela de Medidores

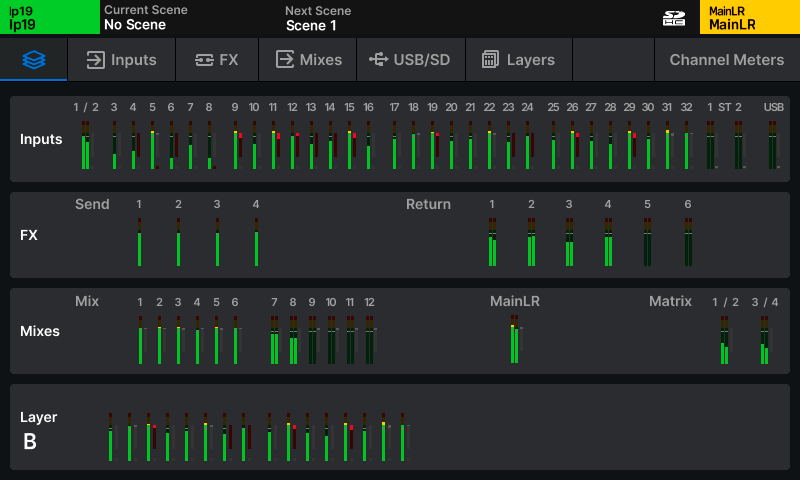

|| MEDIDORES | Visão Geral

Em todas as telas de medidores:

• Os medidores principais de nível de canal exibem sinal de -40dB a +10dB.
• Medidores de redução de ganho à direita de cada medidor de canal mostram a redução de nível de 0dB a -30dB, estando vermelhos/vermelho brilhante quando o compressor está ligado e cinza escuro/claro quando está desligado.
• Indicadores de Gate ativos são vermelhos/vermelho brilhante quando o gate está ligado e cinza escuro/claro quando está desligado.

Visão Geral

A visão geral dos Medidores exibe todos os medidores de Entrada, FX Envio e Retorno e Mix, juntamente com os medidores da Layer de fader atualmente selecionada, em uma única tela.

• Toque em qualquer aba no topo da tela para ver medidores maiores para cada tipo de canal.
• Toque em qualquer seção de medidores para pular para a aba relevante.
• Use as teclas de Layer na superfície para selecionar qual camada está atualmente selecionada e exibida.

Entradas

• Toque na Fonte do Medidor de Entrada para escolher o ponto de medição para todos os canais de entrada. Observe que isso também se aplica à Medição Cromática de Canal na superfície.
• A seção superior exibe medidores maiores com nome e cor do canal.
• A seção inferior exibe todos os medidores de entrada e pode ser usada para navegação.
• Toque e arraste para a esquerda e direita nas seções superior ou inferior para visualizar todos os medidores de entrada.

FX

Exibe todos os medidores de canais de Envio e Retorno de FX.

Mixagens

Exibe todos os medidores de canais de Mix.

• Toque na Fonte do Medidor de Mix para escolher o ponto de medição para todos os canais de Mix. Observe que isso também se aplica à Medição Cromática de Canal na superfície.

USB/SD

Os medidores de entrada USB mostram sinal de reprodução via USB-C ou Qu Drive, sendo a reprodução do Qu Drive prioritária.

Os medidores de saída USB mostram o sinal de saída dos canais que foram roteados para as saídas USB na tela I/O.

Layers

Exibe todos os medidores para todas as faixas de fader da camada de fader atualmente selecionada.

• Use as teclas de Layer na superfície para selecionar qual camada está atualmente selecionada e exibida.

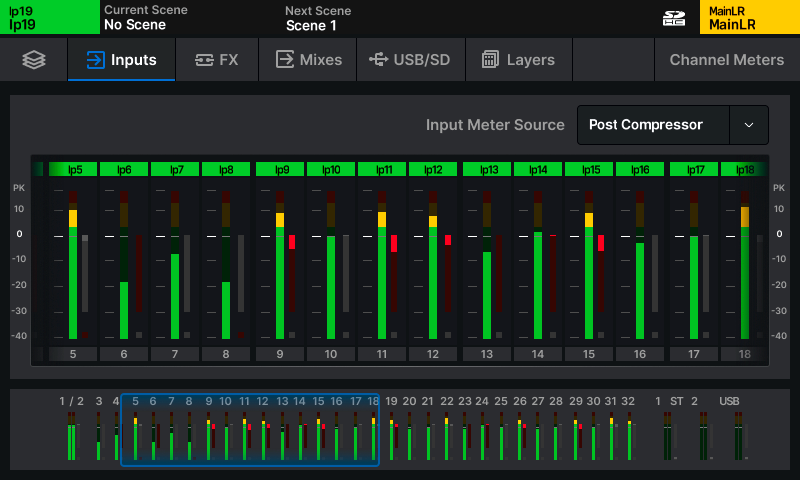

|| MEDIDORES | Entradas

Medição Cromática de Canal

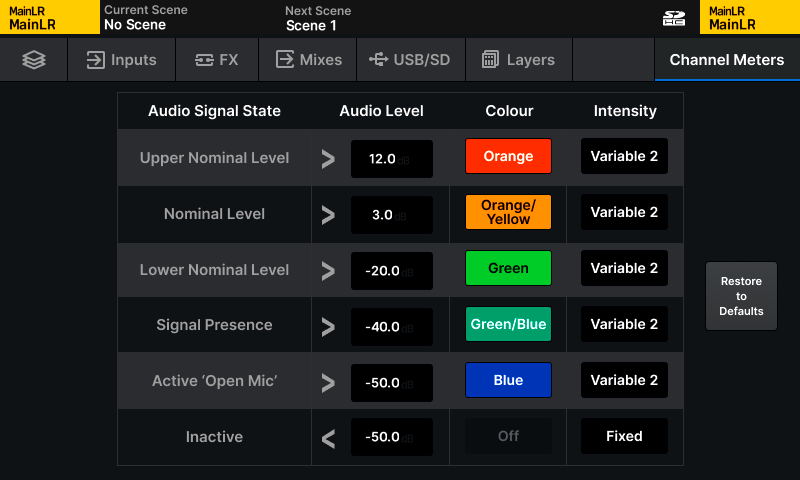

|| MEDIDORES | Medidores de Canal

A Medição Cromática de Canal exibe a informação de um medidor de alta resolução no espaço de um único LED em cada faixa de canal. Pode representar uma gama muito maior de níveis do que um medidor tradicional e o comportamento é personalizável na aba Medidores de Canal.

• Toque em um valor de Nível de Áudio e ajuste usando o botão rotativo da tela sensível ao toque.
• Toque em uma cor para um Estado de Sinal de Áudio e use o botão rotativo da tela sensível ao toque para ajustar a(s) cor(es) para essa faixa de nível.
• Toque no valor de Intensidade para escolher o comportamento dos medidores.

Fixo - O medidor alterna instantaneamente entre estados.

Variável 1 - O medidor muda próximo aos pontos finais de sua faixa.

Variável 2 - O medidor muda em toda a sua faixa.

• Toque no botão Restaurar para Padrões para restaurar as configurações:

ⓘ A fonte do Medidor Cromático de Canal corresponde ao ponto de origem do medidor selecionado para os Medidores de Entrada e Mix.

ⓘ Os valores de Nível de Áudio são limitados pela configuração de nível dos estados acima e abaixo.
