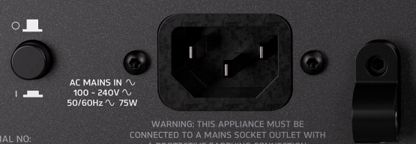

Conexão IEC

Conexão principal de energia com interruptor liga/desliga.

Use o ‘P-Clip’ para fixar o cabo de energia quando necessário.

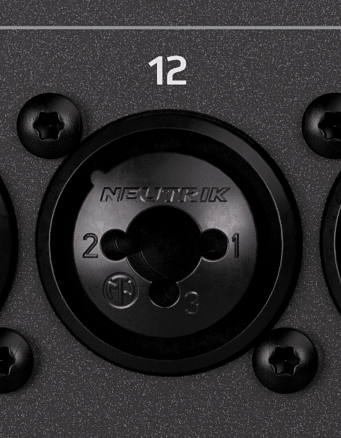

Entradas Combi

XLR balanceado (1-Terra, 2-Quente/Positivo, 3-Frio/Negativo)

Ou ¼” TRS Jack (Ponta-Quente/Positivo, Anel-Frio/Negativo, Manga-Terra)

Pré-amplificador com ganho recallável de +60dB, atenuador fixo de -20dB na entrada TRS, alimentação phantom fornecida somente na conexão XLR.

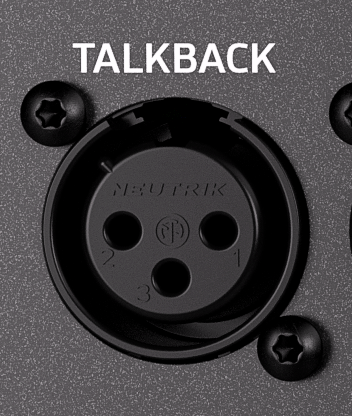

Talkback

XLR balanceado (1-Terra, 2-Quente/Positivo, 3-Frio/Negativo)

Pré-amplificador recallável com ganho de +60dB e alimentação phantom.

Patchável para canais de processamento de entrada.

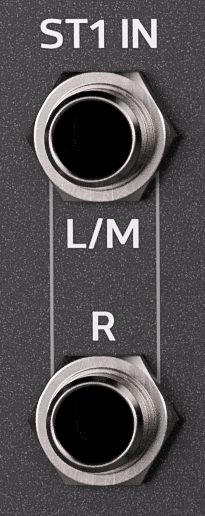

Entradas de Linha Estéreo

2x ¼” TRS Jack (Ponta-Quente/Positivo, Anel-Frio/Negativo, Manga-Terra)

Normalizadas (L/M, R), conecte sinais mono somente no conector esquerdo. Ajuste digital disponível no canal de processamento.

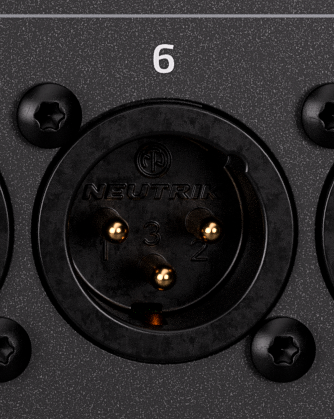

XLR Saídas de Linha

XLR balanceado (1-Terra, 2-Quente/Positivo, 3-Frio/Negativo)

Saída nominal de +4dBu (quando o medidor de saída exibe 0dB)

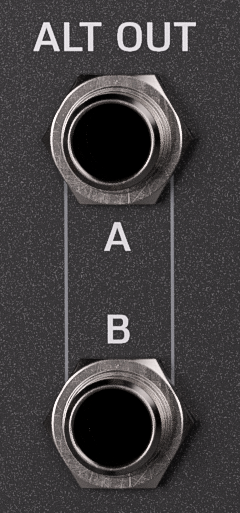

Saídas de Linha TRS

¼” TRS Jack balanceado (Ponta-Quente/Positivo, Anel-Frio/Negativo, Manga-Terra)

Saída nominal de +4dBu (quando o medidor de saída exibe 0dB)

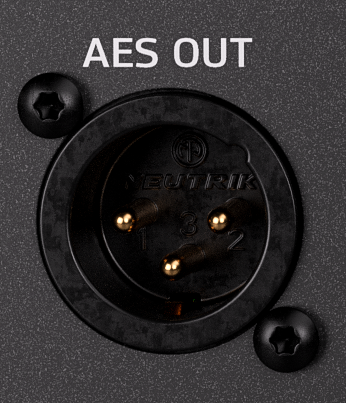

Saída Digital AES

Saída digital estéreo em XLR para uso com cabos balanceados de 110 ohms.

Fone de Ouvido

¼” TRS Jack estéreo (Ponta-Esquerdo, Anel-Direito, Manga-Terra).

Controle de ajuste digital recallável.

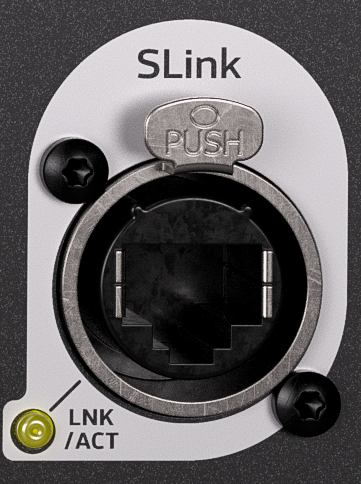

SLink porta de rede de áudio multicanal

Porta etherCON RJ45 para expandir o Qu usando a linha de expansores Allen & Heath Everything I/O. O modo alterna automaticamente entre os protocolos dSnake/ME, DX e gigaACE/GX.

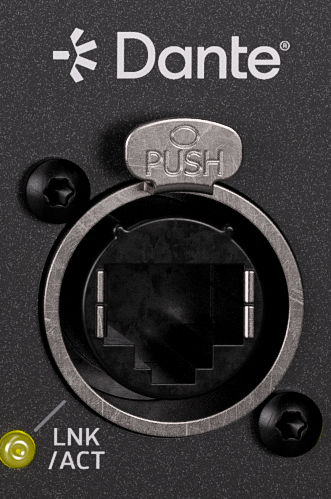

Dante porta de rede de áudio multicanal

Porta etherCON RJ45 para conectar o Qu a uma rede Dante, ou diretamente a outros equipamentos compatíveis com Dante.

Inclui controle de pré-amplificador quando usado com expansores Allen & Heath DT.

16x16 canais de áudio a 48kHz ou 96kHz.

USB-A

(Qu como host, para áudio e armazenamento e recuperação de dados)
Conforme o padrão USB 2.0. Use drives formatados em FAT32.

USB-C

(Qu como cliente, para áudio e MIDI).
Conforme o padrão USB 2.0. Interface USB e MIDI compatível com classe. Driver para Windows disponível em www.allen-heath.com/resources

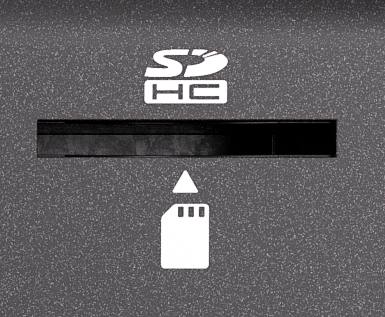

SDHC

Slot para cartão SD tamanho normal.
Use SDHC, até 32GB, UHS-I, Classe 10.

Porta de Rede RJ45

Usada para conectar o Qu a um roteador wireless, ponto de acesso, rede local ou diretamente a um dispositivo, permitindo que o Qu transmita e receba dados de controle. Para uso com aplicativos Allen & Heath Qu e para MIDI sobre TCP/IP.

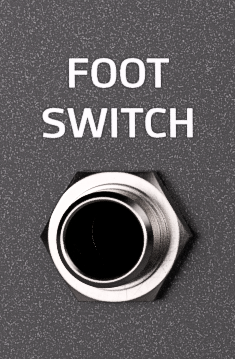

Mono (TS) ou Dual (TRS) ¼” Jack

Pode ser calibrado para uso com interruptores momentâneos ou de trava.
