Ligando e Desligando

Ligando

1. Conecte a alimentação principal IEC.
2. Ligue o Qu usando o interruptor de energia.
3. Reduza os níveis de saída no Qu.
4. Conecte as saídas a equipamentos externos, por exemplo, amplificadores ou caixas amplificadas.
5. Ligue qualquer equipamento externo e ajuste corretamente seus níveis de entrada, por exemplo, amplificadores, caixas amplificadas, transmissores IEM.
6. Aumente os níveis de saída no Qu.

Desligando

1. Reduza os níveis de saída no Qu.
2. Pare quaisquer gravações do Qu Drive para USB-A ou cartão SD.
3. Desligue ou desconecte qualquer equipamento externo, por exemplo, amplificadores, caixas amplificadas, transmissores IEM.
4. Toque no botão Desligar na tela Início (pressione a tecla de tela PROCESSAMENTO ou ROTEAMENTO várias vezes para desselecionar qualquer canal e exibir a tela Início).
5. Quando solicitado, desligue a energia usando o interruptor de energia.

O conceito básico

• Sinais de entrada, como microfones ou sinais em nível de linha, são conectados às Tomadas de entrada.
• As Tomadas de entrada são roteadas para Canais de entrada.
• Os Canais de entrada são usados para processar e ajustar sinais individuais.
• Os Canais de entrada são somados e roteados para Canais de mixagem.
• Os Canais de entrada e Canais de retorno de FX podem ser roteados para Canais de mixagem de grupo ou FX para processamento adicional do sinal somado.
• Os Canais de entrada, Grupo e Canais de retorno de FX podem ser roteados para um Mix principal ou Mix Aux para processamento adicional do sinal somado.
• Os Canais de grupo, Aux e Canais de mix principal podem ser roteados para Canais de mixagem Matriz para processamento adicional.
• As Saídas diretas de entrada, Retornos de FX e Canais de mixagem podem ser conectados às Tomadas de saída.
• As Tomadas de saída são conectadas a equipamentos externos, como amplificadores.

Tipos de Canais

Entradas Mono

32 canais de processamento de entrada. Estes podem ser provenientes de conexões locais, remotas ou digitais, e enviados em níveis diferentes para qualquer mixagem.

Entradas Estéreo

2 entradas estéreo em nível de linha (ST1 e ST2) são sempre provenientes diretamente das tomadas locais de entrada estéreo. A entrada estéreo USB é sempre proveniente das entradas USB 1&2, seja usando USB-A, USB-C ou reprodução a partir de um cartão SD.

Main LR

Esta é a mixagem principal. Todos os modos e opções pós-fader seguem esta mixagem.

Mixagens

6 canais de mixagem mono (Mixagens 1-6) que podem ser pareados para até 3 mixagens estéreo. 6 canais de mixagem estéreo (Mixagens 7-12) que podem ser alternados para mono. Os canais de mixagem podem ser usados como Auxiliares (saídas independentes com opções pré/pós fader) ou como Grupos (combinam múltiplos canais de entrada em um único canal de grupo para processamento e roteamento).

FX Envios

4 barramentos de envio de FX incluídos para uso com motores internos de FX.

FX Retornos

6 canais de retorno estéreo dedicados com PEQ provenientes de qualquer unidade de FX usada em uma configuração ‘Mix->Return’. Estes podem ser enviados para mixagens em níveis diferentes da mesma forma que canais de processamento de entrada.

Matriz

4 mixagens de matriz mono que podem ser pareadas para até 2 mixagens de matriz estéreo, alimentadas por uma combinação de outras mixagens.

DCA

8 ‘Amplificadores Controlados Digitalmente’ para ajustar o nível e silenciar múltiplos canais com um conjunto de controles.

MIDI

32 canais de faixa disponíveis que enviam dados de controle MIDI usando MIDI via USB e TCP/IP.

ⓘ As faixas de canal MIDI apenas enviam e respondem a mensagens MIDI; seu estado não é armazenado com Cenas ou Shows.

Controles Físicos

Teclas

Todas as teclas são rotuladas, e a maioria ilumina para mostrar quando estão ativas. Todas executam funções específicas, exceto as Teclas Soft que são atribuíveis pelo usuário.

Faixas de Fader

Existem 4 camadas de faixas de fader de canal livremente atribuíveis. Para todas as entradas e retornos de FX, o fader controla o nível de envio deste canal para a mixagem selecionada. Os faders de envio de FX, Main LR, Grupo, Aux e Matriz controlam os níveis de saída. Os faders DCA afetam o nível dos membros do DCA, e os faders MIDI enviam mensagens de nível MIDI. As faixas de fader também são usadas pela função Fader Flip do GEQ.

Controles rotativos dedicados

Usados para controlar os parâmetros de processamento mais comuns para o canal atualmente selecionado.

Tela sensível ao toque e controle rotativo da tela sensível ao toque

A tela sensível ao toque permite interação simples do usuário através de botões e menus na tela. Parâmetros também podem ser selecionados na tela e ajustados usando o controle rotativo da tela sensível ao toque. Com um parâmetro selecionado, o controle rotativo da tela sensível ao toque iluminará para indicar que pode ser usado.

Teclas de tela

PROCESSAMENTO

Selecione qualquer canal de entrada ou saída usando uma tecla SEL verde e a tela de Processamento mostrará todo o processamento de áudio para esse canal. Pressione várias vezes para desselecionar qualquer canal e retornar à tela Início.

ROTEAMENTO

Selecione qualquer canal de entrada ou saída usando uma tecla SEL verde e a tela de Roteamento mostrará todas as opções de roteamento para esse canal, incluindo níveis e atribuições de envio. Pressione várias vezes para desselecionar qualquer canal e retornar à tela Início.

MEDIDORES

Visualize todos os medidores de Entrada, FX e Mixagem. Configure a Medição Cromática de Canais.

FX

Ajuste parâmetros e configurações para as 6 unidades internas de FX.

CENAS

Armazene e recupere diferentes estados de mixagem. Defina filtros de recuperação e gerencie a Lista de Cue.

CONFIGURAÇÃO

Inclui opções de áudio, superfície, configuração do mixer, rede e usuário.

UTILITÁRIO

Inclui ferramentas de gravação/reprodução, transferência de dados, AMM e Gain Assistant.

I/O

Todo o patch de entrada e saída.

Fluxo de Trabalho

A interface do usuário do Qu foi projetada para operação rápida durante a mixagem - os parâmetros mais importantes têm controles dedicados e há atalhos disponíveis na superfície física para evitar navegação em menus sempre que possível.

• Pressione uma tecla azul LR, MIX ou FX no lado direito da superfície para exibir e ajustar os níveis de envio de cada canal para a Mixagem selecionada nos faders. Use as teclas de camada para navegar pelas 4 camadas de faders.
  A faixa MIX controla o nível geral de envio da Mixagem/FX selecionada.
• Pressione Mute para silenciar completamente um canal. As teclas de Mute iluminam ou piscam quando um canal está silenciado.
• Selecione um canal pressionando uma tecla SEL. Os controles físicos à esquerda da tela agora podem ser usados para ajustar parâmetros do canal selecionado.
• Vá para a tela PROCESSAMENTO para ver uma visão geral do processamento para a faixa selecionada. Toque em qualquer ‘bloco’ de processamento na parte superior para ver uma visão detalhada, então toque em um parâmetro na tela e use o controle rotativo da tela sensível ao toque para ajustar.
• Use as teclas PAFL (Pré/Após Fader Listen) para rotear um canal para o barramento PAFL/saída de fones de ouvido.
• Envios de mixagem configurados como PÓS-FADE seguem os níveis de envio LR. Para alternar canais entre PRÉ-FADE e PÓS-FADE para a Mixagem atualmente selecionada, segure a tecla PRÉ FADE e use as teclas SEL.
• Para atribuir ou desatribuir completamente um canal da mixagem atualmente selecionada, segure a tecla ATRIBUIR e use as teclas SEL.
• Pressionar e segurar a tecla CH PARA TODAS AS MIXAGENS exibirá os níveis de envio para o canal atualmente selecionado para todas as mixagens nas faixas de fader.
• Pressione a tecla de tela FX para visualizar e ajustar os motores de FX.
  Use a tecla BIBLIOTECA para recuperar tipos e predefinições de FX - altere parâmetros selecionando-os na tela e usando o controle rotativo da tela sensível ao toque.
  Os barramentos de FX 1 a 4 enviam para os motores de FX 1 a 4 por padrão.
  Os canais de retorno de FX são roteados para Mixagens da mesma forma que os canais de entrada.
• Segure a tecla COPIAR e pressione uma tecla IN, uma tecla SEL ou uma tecla MIX para copiar parâmetros ou envios.
  Segure a tecla COLAR e pressione uma tecla SEL ou MIX para colar o processamento ou atribuições de envio para outro canal.
  Segure a tecla REDEFINIR e pressione uma tecla IN, uma tecla SEL ou uma tecla MIX para redefinir parâmetros ou níveis e atribuições de envio.
• Pressione a tecla VISUALIZAR para alternar entre informações de canal e tomada nas exibições das faixas de canal, assim como para ver atribuições de Teclas Soft na tela.

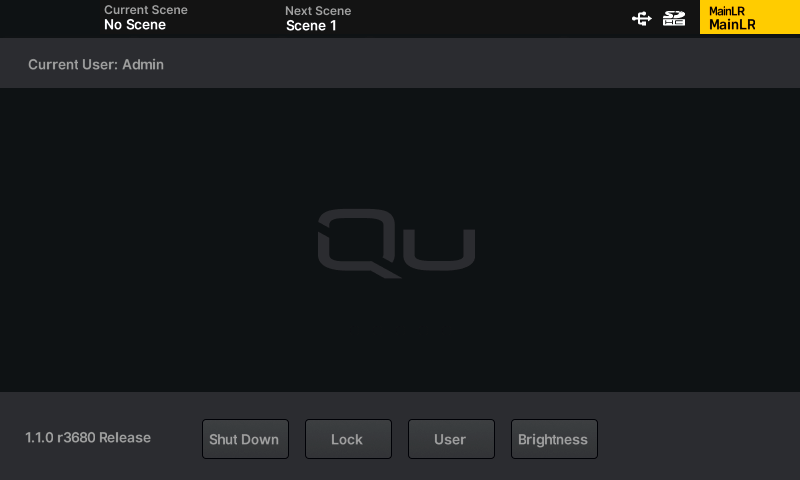

Tela Inicial

Esta é a primeira tela exibida ao ligar o Qu. Também é exibida quando nenhum canal está selecionado e as teclas de tela PROCESSAMENTO ou ROTEAMENTO estão ativas. Pressione a tecla de tela PROCESSAMENTO ou ROTEAMENTO várias vezes para retornar à tela Início.

Desligar – Toque para desligar o Qu.

Bloquear – Toque para bloquear a superfície do Qu e evitar ajustes.

Usuário – Toque para trocar para outro usuário ativo.

Brilho – Toque para ir diretamente para a tela de configurações de brilho da tela sensível ao toque e LED.

Barra norte da tela

A barra norte está sempre visível no topo da tela, da esquerda para a direita pode exibir as seguintes informações:

• O canal atualmente selecionado.
• A cena atual (última recuperada) e a próxima (selecionada).
• Erros (toque neles para mais informações).
• Se algum aplicativo de controle remoto está conectado.
• Status da conexão SLink/Dante.
• Símbolos do Qu Drive para disponibilidade de USB-A e cartão SD e status de gravação/reprodução.
• A mixagem atualmente selecionada.
