Visão Geral do Roteamento

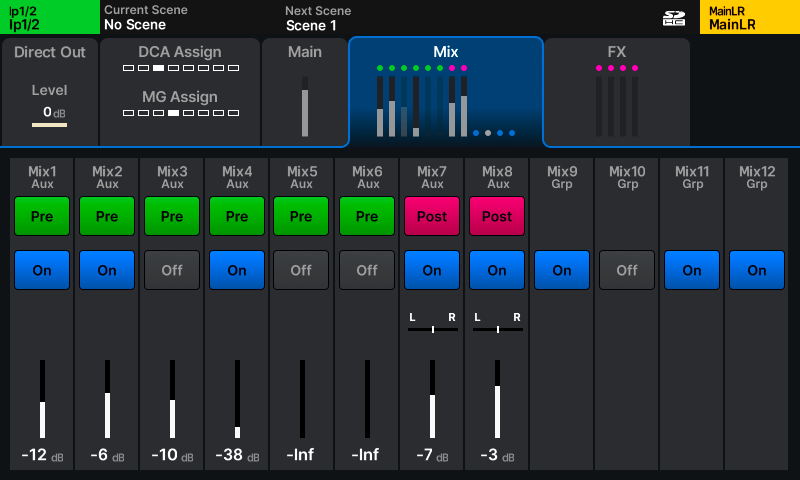

|| ROTEAMENTO | Mix (Canal de Entrada)

Cada canal de Entrada e Mix no Qu possui opções independentes de processamento e roteamento.

Um canal pode ser selecionado a qualquer momento usando a tecla verde Sel em cada faixa de fader.

Esse canal pode então ser controlado usando controles dedicados na superfície, e as telas de PROCESSAMENTO e ROTEAMENTO exibem todas as opções possíveis de processamento e roteamento para esse canal.

Navegação

Existem diferentes opções de roteamento e destinos ou fontes dependendo do tipo de canal selecionado.

Na parte superior da tela ROTEAMENTO há abas para configurações do canal, opções de controle e destinos ou fontes de roteamento.

Toque em qualquer aba na seção superior da tela para exibir mais detalhes e fazer ajustes na seção inferior da tela.

Saída Direta (Canais de Entrada)

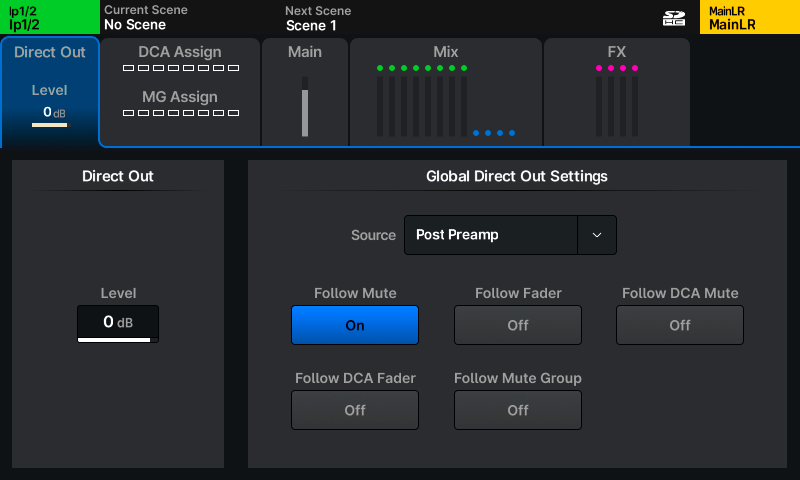

|| ROTEAMENTO | Saída Direta (Canal de Entrada)

Com um canal de Entrada selecionado, a primeira aba na tela ROTEAMENTO mostra as configurações de Saída Direta.

Uma Saída Direta roteia o sinal diretamente do canal de Entrada sem passar por um canal Mix. Saídas diretas podem ser usadas para gravação, envio para sistemas de monitoramento pessoal, alimentação de unidades internas de FX ou envio de canais individuais para qualquer conector de saída no sistema.

Nível – Controla o nível da saída direta por canal

Configurações Globais de Saída Direta

Essas configurações afetam todos os sinais de Saída Direta de Entrada.

Fonte – Seleciona o ponto no caminho do sinal do canal de entrada de onde as Saídas Diretas são originadas. Note que cada ponto de fonte inclui todo o processamento anterior.

Seguir Mudo – Mutar um canal também muta sua Saída Direta.

Seguir Fader – O nível da Saída Direta respeita o nível do fader principal do canal.

Seguir Mudo DCA – Se um canal for mutado usando um DCA, a Saída Direta também será mutada.

Seguir Fader DCA – O nível da Saída Direta respeita o fader de qualquer DCA do qual o canal seja membro.

Seguir Grupo de Mudo - Se um canal for mutado usando um Grupo de Mudo, a Saída Direta também será mutada.

Configurações (Canais Mix)

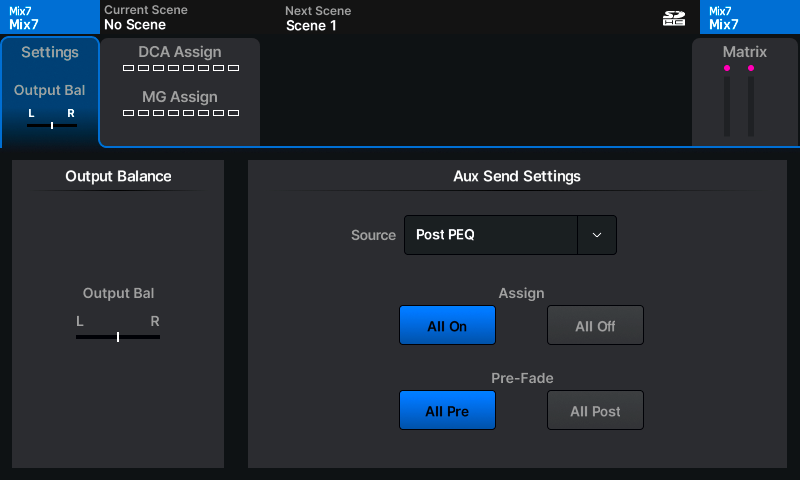

|| ROTEAMENTO | Configurações (Canal Aux)

Com um canal Mix selecionado, a primeira aba na tela ROTEAMENTO mostra configurações diferentes dependendo do tipo de Mix.

Main LR e todos os Mixes Estéreo

Balanceamento de Saída – Ajusta o equilíbrio do nível de saída esquerda/direita.

Group, Aux e Mixes de Envio de FX

(Atribuir) Todos Ligados – Atribui todas as fontes possíveis ao Mix.

(Atribuir) Todos Desligados – Remove todas as fontes do Mix.

Mixes Aux e de Envio de FX

Fonte - Escolha de onde o Mix recebe o sinal do canal. Cada ponto de fonte é apresentado em ordem e é afetado por todo o processamento anterior que esteja ativado.

(Pré-Fader) Todos Pré – Altera todas as fontes para o Mix para pré-fader para controle independente do nível de envio.

(Pré-Fader) Todos Pós – Altera todas as fontes para o Mix para pós-fader, significando que o nível de envio para o Mix também respeita o fader principal do canal (nível de envio para o Main LR).

ⓘ Nível de envio pós-fader = nível de envio para mix + nível de envio para Main LR.

Atribuições DCA/Grupo de Mudo

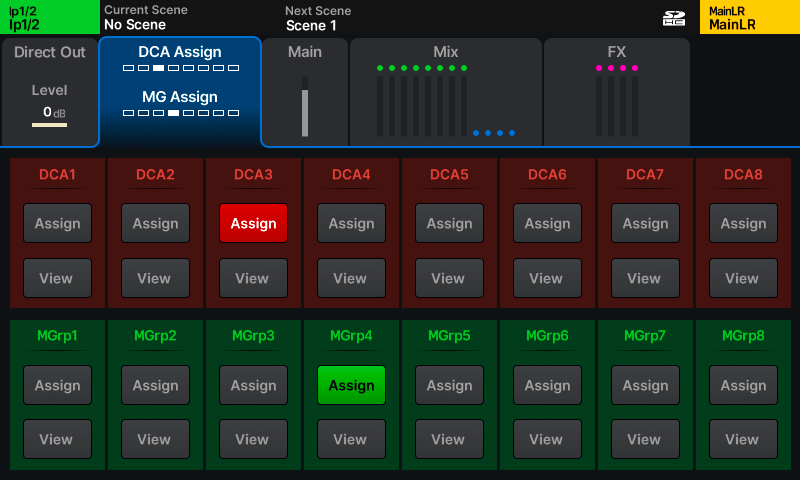

|| ROTEAMENTO | Atribuição DCA/MG (Canal de Entrada)

DCA’s e Grupos de Mudo podem ser vistos como controles remotos para o fader principal e tecla de mudo de qualquer canal de Entrada ou Mix.

DCA’s (Digitalmente Controlados Amplificadores) controlam os níveis principais de envio (nível de envio para o mix Main LR ou fader de saída de mix) e os mudos de múltiplos canais usando uma única faixa de fader.

Grupos de Mudo são usados para mutar/desmutar múltiplos canais com uma única Tecla Soft.

• Toque nos botões Atribuir para atribuir ou desatribuir o canal selecionado a DCA’s ou Grupos de Mudo.
• Toque em um botão Visualizar para ver e ajustar todos os canais atualmente atribuídos a esse DCA ou Grupo de Mudo.

ⓘ Nas telas de Processamento e Roteamento, selecionar uma faixa de fader DCA exibirá e permitirá alternar a associação do canal ao DCA.

ⓘ DCA’s são apenas para controle, não somam ou carregam sinal, e portanto não possuem funcionalidade de processamento ou medição.

ⓘ Pressionar a tecla PAFL em uma faixa de fader DCA é o equivalente a usar PAFL aditivo em todos os membros do DCA. Quando ativado, as teclas PAFL dos membros do DCA piscarão.

ⓘ Ao mutar DCA’s ou Grupos de Mudo, as teclas de mudo dos canais atribuídos piscarão. Se um canal também estiver mutado independentemente, a duração da iluminação mudará para indicar isso.

Níveis e atribuições de envio

|| ROTEAMENTO | Mix (Canal de Entrada)

Diferentes abas de nível e atribuição de envio estão disponíveis dependendo do tipo de canal selecionado.

Em cada aba, as configurações disponíveis dependem dos canais de origem e destino sendo roteados.

ⓘ Selecione se os Mixes são usados como Grupos ou Auxiliares, e todos os emparelhamentos estéreo dos canais de Entrada e Mix na tela CONFIGURAÇÃO > Config.

• Toque em qualquer botão para alternar seu estado.
• Toque em qualquer pan/bal ou nível de envio para selecionar e usar o controle rotativo da tela sensível ao toque para ajustar.

Pré/Pós – Os níveis de envio para um mix são pré-fader (nível de envio independente) ou pós-fader (nível de envio respeita o nível do fader principal, por exemplo, o nível de envio para o Mix Main LR).

Ligado/Desligado - Atribui ou desatribui o canal a um mix/envio ou matriz completamente.

Pan/Bal – O panorama ou balanço de uma fonte para um destino estéreo.

Nível – O nível de envio do canal selecionado para qualquer mix.

Mixes Matriz

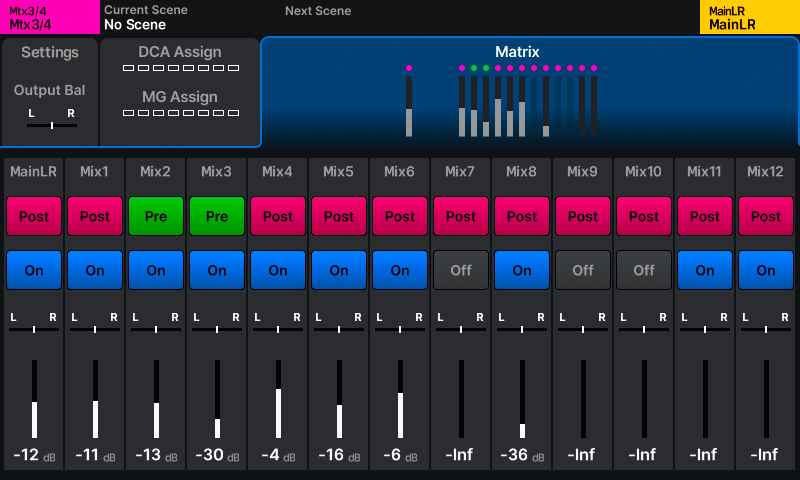

|| ROTEAMENTO | Matriz (Canal Matriz)

Mixes Matriz são uma ‘mistura de mixes’ e são originados de outros mixes.

São úteis quando é necessário adicionar uma etapa adicional de processamento a um sinal e frequentemente usados para gravação e streaming, ou para alimentar caixas de delay ou fill.

Diferente dos outros canais Mix, eles não têm teclas Mix dedicadas na superfície para exibir rapidamente as contribuições para esse mix nas faixas de fader dos canais.

Em vez disso, com um Mix Matriz selecionado, uma aba extra é fornecida na tela ROTEAMENTO que exibe e permite o ajuste dos envios para a Matriz selecionada (ao contrário dos envios do canal selecionado).

Atalhos de roteamento na superfície

A maior parte do roteamento do Qu pode ser acessada através dos controles da superfície, sem necessidade de usar a tela ROTEAMENTO.

Níveis de envio

• Pressione uma tecla azul LR, MIX ou FX no lado direito da superfície para selecionar um mix e exibir e ajustar os níveis de envio de cada canal para esse mix nas faixas de fader dos canais.
  A faixa MIX controla o nível geral de envio do envio Mix/FX selecionado.
• Selecione qualquer canal e então pressione e segure a tecla azul CH TO ALL MIX no lado esquerdo para exibir temporariamente e ajustar os níveis de envio desse canal para todos os destinos possíveis nas faixas de fader dos canais.

Atribuições

• Segure a tecla ASSIGN na superfície do mixer e pressione a tecla SEL de um canal para atribuir ou desatribuir esse canal ao mix atualmente selecionado.
• Segure a tecla ASSIGN na superfície do mixer e pressione a tecla SEL de uma faixa de fader de canal mix para atribuir ou desatribuir todos os canais a esse mix.
• Selecione um canal, então segure as teclas CH TO ALL MIX KEY e ASSIGN, e pressione a tecla SEL de qualquer mix exibido para atribuir ou desatribuir o canal selecionado a esse mix.

Envios Pré/Pós Fader

• Segure a tecla PRE FADE na superfície do mixer e pressione a tecla SEL de um canal para alternar entre envio pré e pós fader desse canal para o mix atualmente selecionado.
• Segure a tecla PRE FADE na superfície do mixer e pressione a tecla SEL de um mix para alternar todos os envios de canais para esse mix entre pré ou pós fader.
• Selecione um canal, então segure as teclas CH TO ALL MIX KEY e PRE FADE, e pressione a tecla SEL de qualquer mix exibido para alternar o nível de envio do canal selecionado para esse mix entre pré ou pós fader.

Copiar/Colar/Resetar

• Segure a tecla COPY e pressione uma tecla azul MIX para copiar níveis de envio e atribuições para esse mix.
• Segure a tecla PASTE e pressione uma tecla azul MIX para colar quaisquer níveis de envio e atribuições copiadas para outro mix.
• Segure a tecla RESET e pressione uma tecla azul MIX para resetar todos os níveis de envio e atribuições para esse mix.
