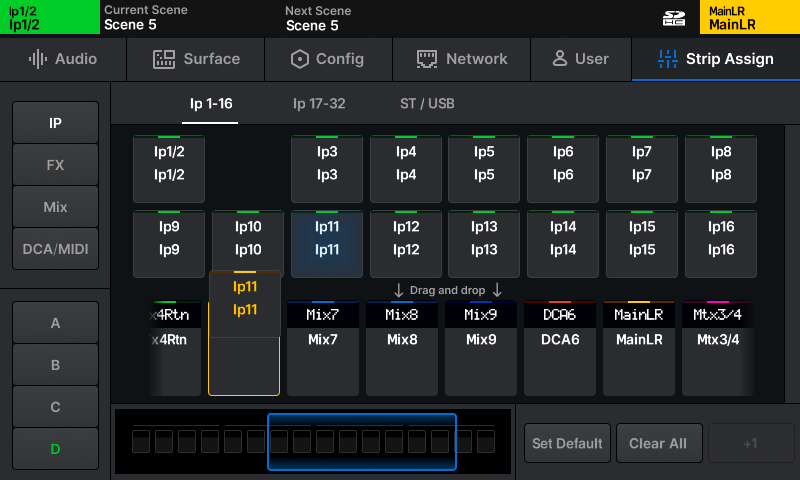

Atribuição de Faixas

|| CONFIGURAÇÃO | Atribuição de Faixas

Todas as faixas de controle do Qu podem ser livremente atribuídas em 4 camadas.

• Os canais do Qu são exibidos na metade superior da tela. Visualize diferentes tipos de canais tocando os botões à esquerda e use as abas no topo para visualizar todos os canais disponíveis.
• As faixas de controle são exibidas na metade inferior da tela. Selecione camadas tocando os botões à esquerda ou alternando camadas na superfície, então toque e arraste para a esquerda ou direita ou use o controle deslizante azul de navegação para visualizar todas as posições de faixas disponíveis.
• Para atribuir canais às faixas de controle, toque e arraste-os da linha superior para uma faixa na linha inferior.
• Para mover canais para a esquerda ou direita, toque e segure por um segundo para ‘pegá-los’ novamente.
• Para remover atribuições, toque e arraste-os para fora da faixa na parte inferior em direção ao topo da tela.
• Use os botões Definir Padrão ou Limpar Tudo para substituir ou limpar todas as faixas na camada atual.
• Use o botão +1 para atribuir o próximo canal lógico à próxima faixa.

ⓘ Os canais de retorno de FX podem ser atribuídos às faixas de controle, mas não serão visíveis a menos que estejam roteados a partir da saída do motor de FX (ou seja, configurados como Mix -> Return no painel traseiro).

Configuração do Mixer

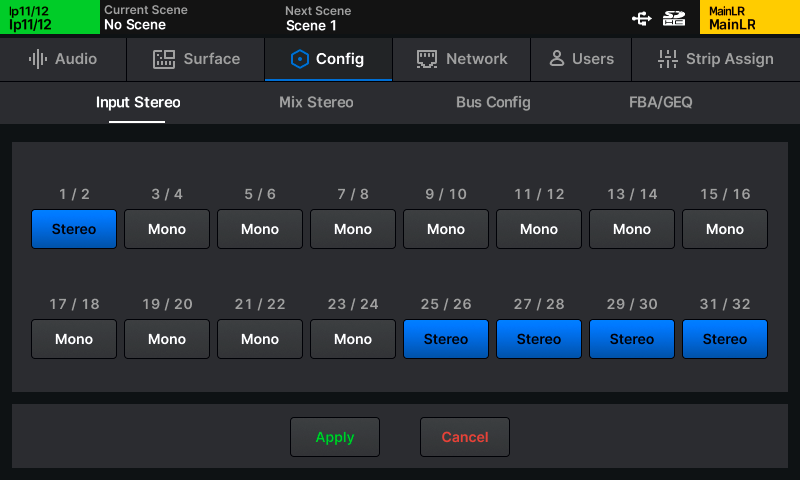

Entrada Estéreo

|| CONFIGURAÇÃO | Config | Entrada Estéreo

Para usar os canais de entrada como canais estéreo em todo o mixer, eles devem primeiro ser alternados para o modo estéreo.

• Pares ímpares/pares de canais de entrada podem ser alternados entre modo mono e estéreo tocando o botão Mono/Estéreo.
• Toque o botão Aplicar para aplicar quaisquer alterações.
• Toque o botão Cancelar para desfazer as alterações e exibir o estado atual novamente.

ⓘ Por padrão, alterações no estado mono/estéreo de Entrada e Mix na recuperação de cena são bloqueadas por Filtros Globais.

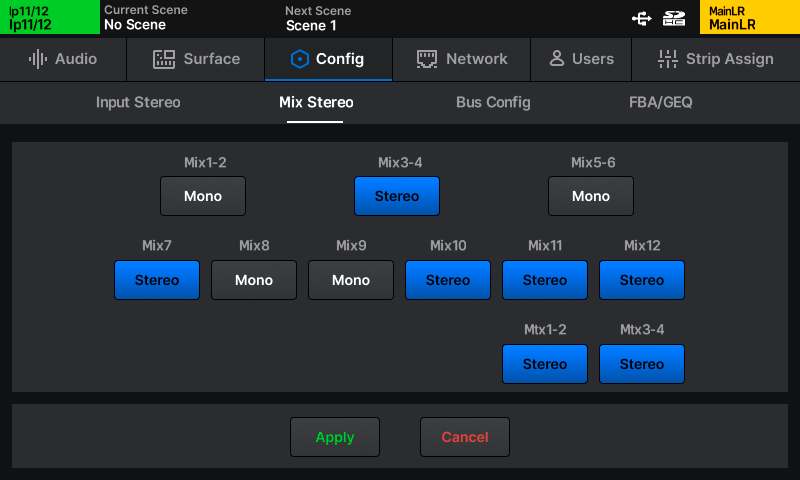

Mix Estéreo

|| CONFIGURAÇÃO | Config | Mix Estéreo

Mixes 1-6 são mono e podem ser pareados para criar até 3 mixes estéreo.

Mixes 7-12 podem ser usados como canais mono ou estéreo em todo o mixer.

Mixes de matriz (Mtx) são mono e podem ser pareados para criar 1 ou 2 mixes de matriz estéreo.

Quando configurados para estéreo, sinais enviados de canais de entrada mono podem ser panoramizados e sinais estéreo são passados em estéreo com controle de balanço. Quando mixes são configurados para mono, sinais de entrada estéreo e de grupo são somados.

• Qualquer mix ou par de mixes pode ser alternado entre modos mono e estéreo tocando o botão Mono/Estéreo.
• Toque o botão Aplicar para aplicar quaisquer alterações.
• Toque o botão Cancelar para desfazer as alterações e exibir o estado atual.

ⓘ Por padrão, alterações no estado mono/estéreo de Entrada e Mix na recuperação de cena são bloqueadas por Filtros Globais.

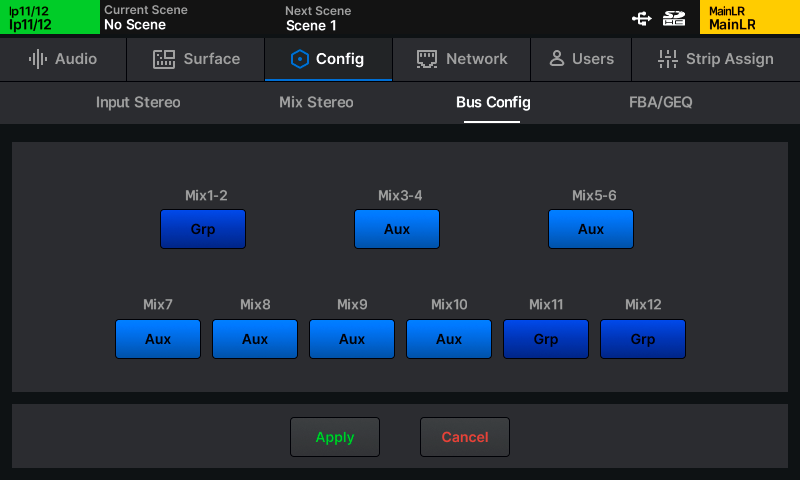

Bus Configuração

|| CONFIGURAÇÃO | Config | Configuração de Bus

Os 12 mixes podem ser alternados entre modos de grupo e auxiliar na aba Bus Config.

• Qualquer mix ou par de mixes pode ser alternado entre modo Aux e Grupo tocando o botão Grp/Aux.
• Toque o botão Aplicar para aplicar quaisquer alterações.
• Toque o botão Cancelar para desfazer as alterações e exibir o estado atual.

ⓘ Mixes 1-6 devem ser alternados em pares para permitir que também possam ser alternados entre mono e estéreo.

ⓘ As teclas de mix para auxiliares iluminam azul quando ativas, e as teclas de mix para grupos iluminam magenta.

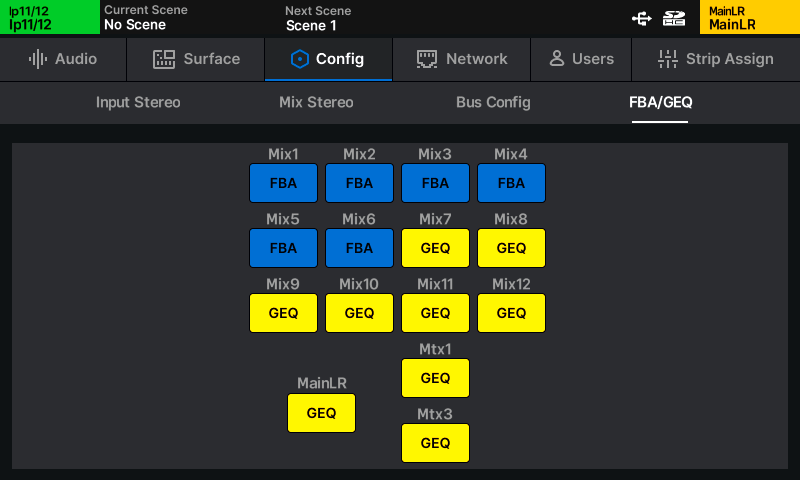

FBA/GEQ

|| CONFIGURAÇÃO | Config | FBA/GEQ

A aba FBA/GEQ exibe se cada mix está usando o Feedback Assistant ou GEQ.

• Toque qualquer botão FBA/GEQ para alternar entre o uso do FBA ou GEQ
• Alternar para FBA irá recuperar o FBA padrão/resetado
• Alternar para GEQ irá recuperar um GEQ Constant-Q plano/resetado

ⓘ Note que alternar de FBA para GEQ pode causar feedback instantâneo se filtros FBA tiverem sido aplicados!

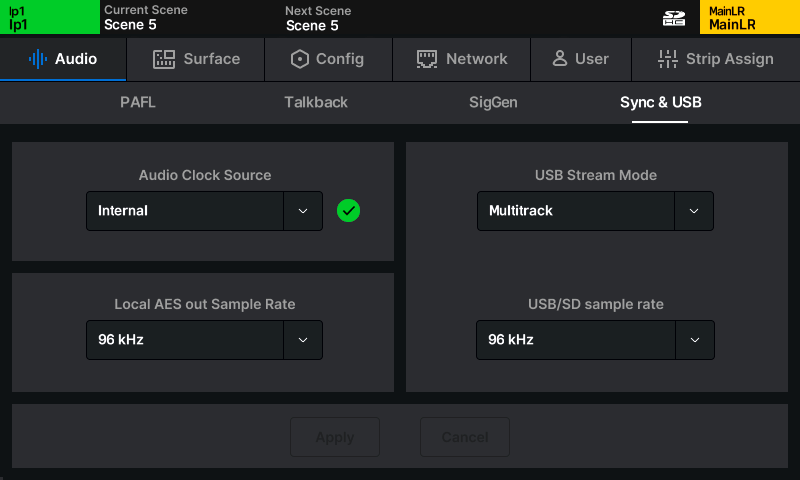

Sincronização do Relógio de Áudio e opções digitais de I/O

|| CONFIGURAÇÃO | Áudio | Sincronização & USB

Fonte do Relógio de Áudio

• Toque o valor da Fonte do Relógio de Áudio para selecionar uma fonte.

Interno - Sincroniza com o relógio de áudio interno.

SLink - Sincroniza com um sinal de relógio digital recebido pela porta SLink.

Dante - Sincroniza com o módulo Dante (Qu-5D, Qu-6D e Qu-7D somente)

• Toque o botão Aplicar para aplicar as alterações.

Quando sincronizado com sucesso, um visto verde será mostrado à direita da seleção da fonte. Quando não houver um relógio adequado sendo recebido, um X vermelho será mostrado à direita da seleção da fonte, e o Qu ‘voltará’ a usar o relógio de áudio interno.

• Quando usar o Qu como sistema autônomo com ou sem unidades de expansão, Interno deve ser selecionado como fonte do relógio.
• Quando conectar a outro sistema ou a uma rede Dante, uma única fonte de relógio deve ser determinada e todos os outros dispositivos devem ser sincronizados a ela, seja diretamente ou via dispositivos em cascata.

ⓘ O Qu sempre funcionará internamente a 96kHz, mesmo que a fonte do relógio sincronizada esteja operando a 48kHz.

ⓘ Problemas com sincronização podem resultar em cliques e estalos audíveis no áudio.

Taxa de Amostragem da Saída AES Local

A taxa de amostragem da saída digital AES pode ser alterada se necessário.

• Toque o valor atual da taxa de amostragem e selecione uma opção.

Taxa de Amostragem da Saída AES - 44.1kHz, 48kHz, 88.2kHz, 96kHz

• Toque o botão Aplicar para aplicar quaisquer alterações.

Modo de Transmissão USB

Selecione entre saída Estéreo ou Multifaixa para a conexão USB-C. Quando configurado para Estéreo, apenas as entradas e saídas USB 1&2 são usadas, o que é recomendado para gravação e reprodução simples ou para streaming ou gravação com dispositivos móveis que não suportam áudio multicanal.

Configure para Multifaixa para gravação multicanal para e de um DAW.

Taxa de Amostragem USB

A configuração da taxa de amostragem se aplica tanto ao USB-C quanto ao Qu Drive (USB-A e cartão SD) e pode ser alternada entre 96kHz (sem conversão de taxa de amostragem) e 48kHz (conversão de taxa de amostragem ativada).

A conversão ocorre entre o núcleo e a conexão USB-C ou Qu Drive, então o Qu continuará processando tudo a 96kHz independentemente do modo selecionado.

ⓘ Selecionar o modo 48kHz permitirá gravação e reprodução de até 32 canais para e do Qu Drive. Para mais informações, consulte a seção Gravação/Reprodução Multifaixa do Qu Drive neste guia.

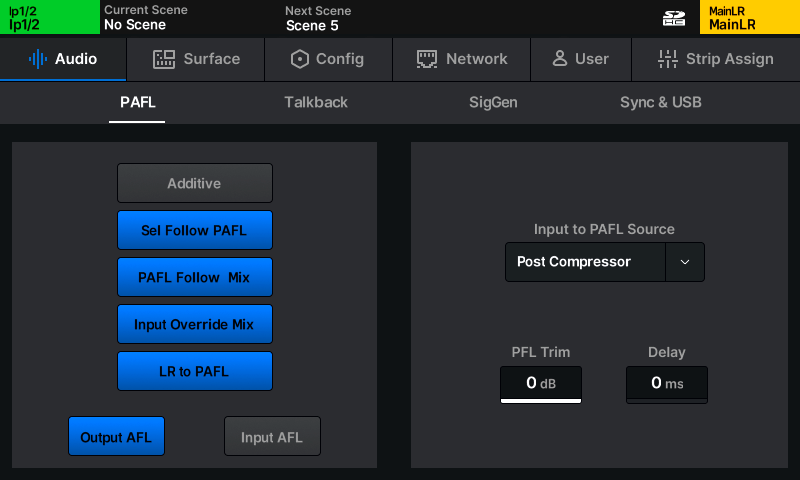

PAFL

|| CONFIGURAÇÃO | Áudio | PAFL

As configurações de Pré/Após Fade afetam o comportamento do barramento PAFL, que é roteado para a saída de fones do Qu e exibido no medidor LED de 12 segmentos.

• Toque qualquer botão à esquerda da tela para ativar ou desativar uma opção.

Aditivo - Permite que múltiplas faixas de canal sejam roteadas ao barramento PAFL simultaneamente.

Sel Segue PAFL - Pressionar uma tecla PAFL também seleciona (SEL) um canal.

PAFL Segue Mix - Quando PAFL está ativo na faixa do canal de mixagem, o canal de mixagem roteado para PAFL seguirá a seleção de mixagem.

Override de Entrada no Mix - Pressionar a tecla PAFL de um canal de entrada desatribui quaisquer canais de mixagem do barramento PAFL. Desatribuir todos os canais de entrada do barramento PAFL então reatribui os mixes previamente atribuídos.

LR para PAFL - Quando nenhuma outra rota PAFL está ativa, o mix principal LR é roteado para o barramento PAFL.

AFL de Saída – O nível dos canais de saída roteados para o barramento PAFL é pós-fader.

AFL de Entrada – O nível dos canais de entrada roteados para o barramento PAFL é pós-fader.

ⓘ Pré e Pós fade descrevem se o nível do sinal é afetado pelo nível de envio para o mix principal LR (canais de entrada e grupos) ou pelo fader de saída do mix principal (todos os outros mixes). Não altera o ponto de origem do monitoramento no caminho do sinal.

Ponto de Origem do Sinal PAFL de Entrada –Selecione de onde em um canal de entrada o sinal PAFL é originado.

Pós Preamp - O sinal é afetado apenas por pré-amplificador, trim e polaridade

Pós PEQ - Inclui também DEEP Preamp, HPF, Gate, Inserção e PEQ

Pós Compressor - Inclui também Compressor

Pós Delay/AMM - Inclui também Delay de Canal e AMM

ⓘ Note que a configuração Pós Preamp não inclui o processamento DEEP Preamp.

ⓘ Esta configuração determina o comportamento do medidor LED de 12 segmentos quando uma entrada está sendo monitorada. Pode ser diferente da Medição Cromática de Canal dependendo da configuração da Fonte do Medidor de Entrada.

Trim PFL – Atenua o nível do sinal PFL roteado para o barramento PAFL. Não afeta AFL.

Delay – O delay PAFL pode ser usado para alinhar o barramento PAFL quando, em um ambiente de som ao vivo, o som naturalmente atrasado de um sistema de som pode ser ouvido ao mesmo tempo que o sinal instantâneo enviado para fones ou monitores, causando problemas de fase ou atraso audível.

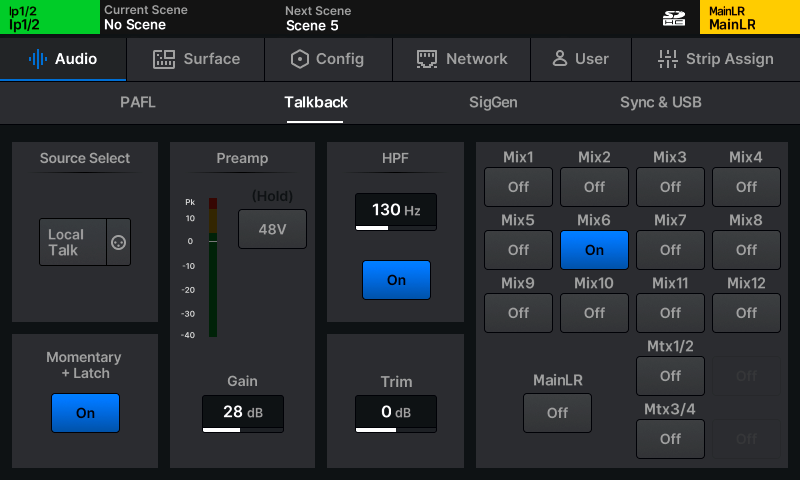

Talkback

|| CONFIGURAÇÃO | Áudio | Talkback

O talkback permite que o engenheiro ‘fale de volta’ para o palco ou performers. Quando a tecla Talk é pressionada na superfície do mixer, a fonte de talkback é roteada para todos os mixes atribuídos.

• Configurações de fonte, pré-amplificador e trim são as mesmas usadas na tela PROCESSAMENTO > Fonte e podem ser ajustadas da mesma forma.
• Similarmente, o HPF funciona da mesma forma que para qualquer canal de entrada encontrado na tela PROCESSAMENTO > EQ.
• Toque qualquer botão de atribuição de mix para ligar ou desligar o feed de talkback para esse mix.

Momentâneo + Trava - Quando este modo está ativado, um toque rápido único na tecla Talk alterna o talkback ligado ou desligado, embora a tecla continue a funcionar como modo momentâneo se mantida pressionada.

ⓘ Note que a entrada local Talkbk pode ser usada como uma entrada extra. Quando Talkbk está atribuída a um canal de entrada, alterar as configurações de pré-amplificador na tela PROCESSAMENTO > Fonte para esse canal também alterará as configurações na configuração de Talkback e vice-versa. A mesma lógica se aplica quando uma fonte diferente da entrada local Talkbk é atribuída como fonte de Talkback. O HPF e o Trim, no entanto, são independentes.

ⓘ A saída de talkback também pode ser roteada para qualquer saída da tela I/O e aparece nas opções de fonte Monitor Out. Esta saída respeita o interruptor Talk e é útil para um alto-falante dedicado de talkback ou ao usar um sistema ME.

ⓘ Talkback tem prioridade sobre o SigGen quando ambos estão roteados para um Mix.

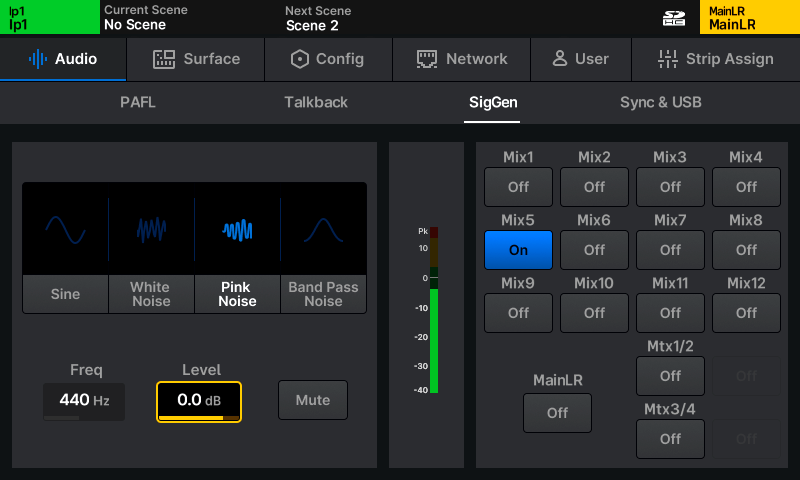

Gerador de Sinal

|| CONFIGURAÇÃO | Áudio | SigGen

O gerador de sinal pode ser usado para enviar um sinal a um mix para configuração de nível, ou pode ser usado em conjunto com um RTA e um microfone de medição para verificar a resposta em frequência de um sistema.

O gerador de sinal também pode ser usado por qualquer canal de entrada e está disponível como opção na seleção de fonte de entrada.

Tipo de Sinal – Selecione Senoidal, Ruído Branco, Ruído Rosa ou Ruído de Banda Passante.

Freq – Ajuste a frequência de uma onda senoidal ou a frequência central do filtro passa-banda.

Nível – Ajuste o nível do sinal antes de ser enviado para um canal.

Mute - Silencia ou ativa completamente o sinal.

• Toque qualquer botão de atribuição de mix à direita da tela para atribuir ou desatribuir o gerador de sinal para ou de um mix.

ⓘ Talkback tem prioridade sobre o SigGen quando ambos estão roteados para um Mix.

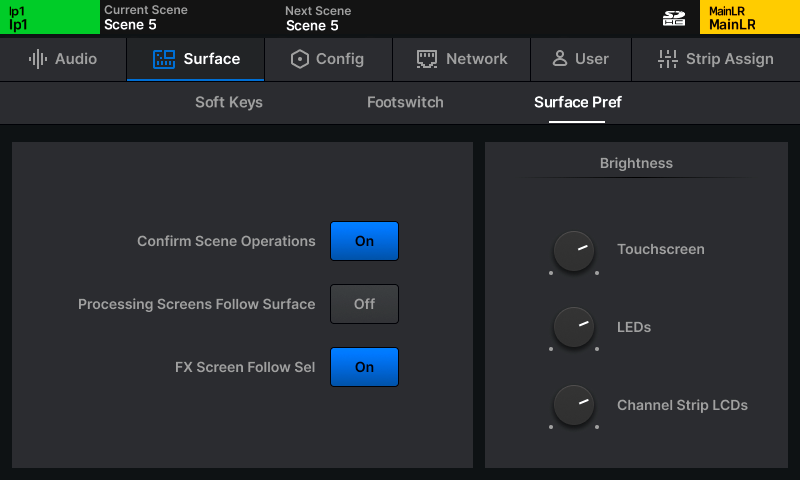

Preferências da Superfície

|| CONFIGURAÇÃO | Superfície | Preferências da Superfície

ⓘ Esta tela também pode ser acessada pressionando o botão Brilho na página Inicial.

Confirmar Operações de Cena - Ativa pop-ups de confirmação ao realizar operações de sobrescrever, recuperar ou deletar cena.

Telas de Processamento Seguem a Superfície – Quando ajustes são feitos nos controles da superfície, a tela PROCESSAMENTO saltará para aquele bloco de processamento.

Tela de FX Segue Seleção - A unidade de FX selecionada na tela FX seguirá a seleção dos canais de envio e retorno de FX, bem como qualquer canal onde uma unidade de FX tenha sido inserida.

Touchscreen – O brilho da tela principal.

LEDs – O brilho de todos os LEDs da superfície incluindo teclas, canais e medição PAFL.

LCDs da Faixa do Canal – O brilho da luz de fundo do display LCD da faixa do canal.

Teclas Soft/Footswitch

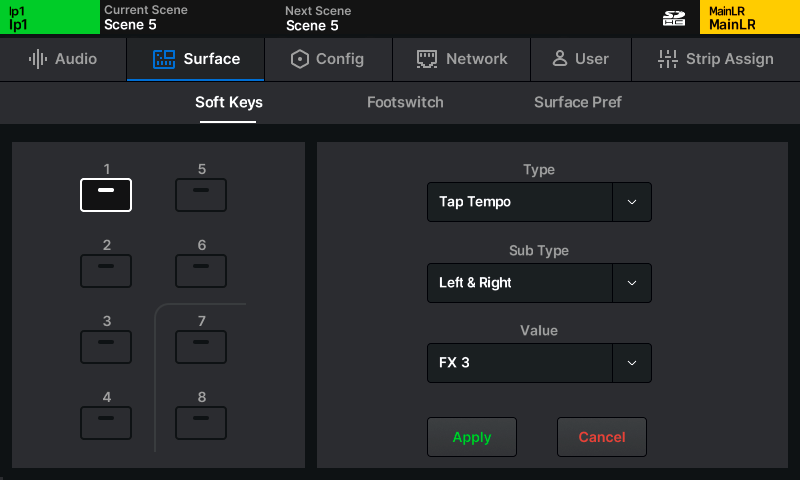

Teclas Soft

|| CONFIGURAÇÃO | Superfície | Teclas Soft

As Teclas Soft permitem que você personalize os controles da superfície do Qu.

Para alterar a função de uma Tecla Soft:

1. Toque um botão numerado de Tecla Soft no lado esquerdo, estes correspondem à rotulagem na superfície do Qu.
2. Toque em Tipo e selecione um tipo.
3. Toque em Subtipo (quando disponível) e selecione um subtipo.
4. Toque em Valor (quando disponível) e selecione uma opção.
5. Toque no botão Aplicar ou Cancelar para aplicar ou descartar quaisquer alterações.

As Teclas Soft iluminam com cores diferentes dependendo da função. Quando atribuídas a um Tap Tempo, piscam para mostrar o tempo atual.

Teclas Soft podem ter funções diferentes atribuídas por cena, embora por padrão qualquer mudança seja bloqueada pelo Filtro Global de Teclas Soft.

ⓘ Pressione e segure a tecla View na superfície para exibir as atribuições atuais de Teclas Soft na tela sensível ao toque.

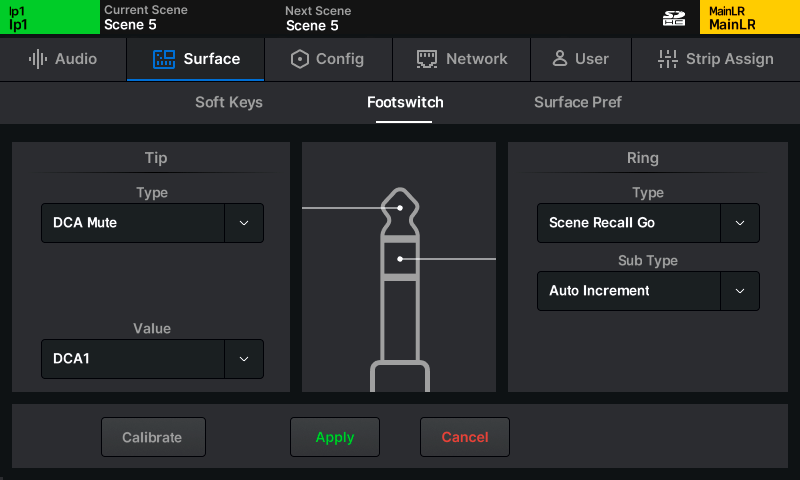

Footswitch

|| CONFIGURAÇÃO | Superfície | Footswitch

Um único footswitch usando conexão TS (Ponta, Manga) ou um footswitch duplo usando conexão TRS (Ponta, Anel, Manga) pode ser usado com o Qu.

Cada interruptor pode ser configurado independentemente para operação Trava, Momentânea ou Trava Suave (momentânea atuando como trava).

Calibrar – Siga os passos para configurar um footswitch conectado.

Ponta/Anel – Atribua a função a ser executada por cada footswitch. Se estiver usando um footswitch TS único, atribua apenas a Ponta.

Uma vez selecionadas as funções, pressione o botão Aplicar para aplicar as alterações ou pressione o botão Cancelar para limpar quaisquer alterações e exibir as atribuições atuais novamente.

Possíveis atribuições de Teclas Soft / Footswitch

Usuários

Junto com o usuário Admin, o Qu pode ter 10 outros usuários, cada um com senhas individuais, permissões, acesso a cenas e uma cena de usuário (recuperada no login).

Esses usuários podem fazer login no próprio Qu assim como em qualquer cliente conectado remotamente ao Qu, como os apps remotos Qu-MixPad e Qu4You. Isso significa que múltiplos usuários podem estar logados em dispositivos diferentes ao mesmo tempo.

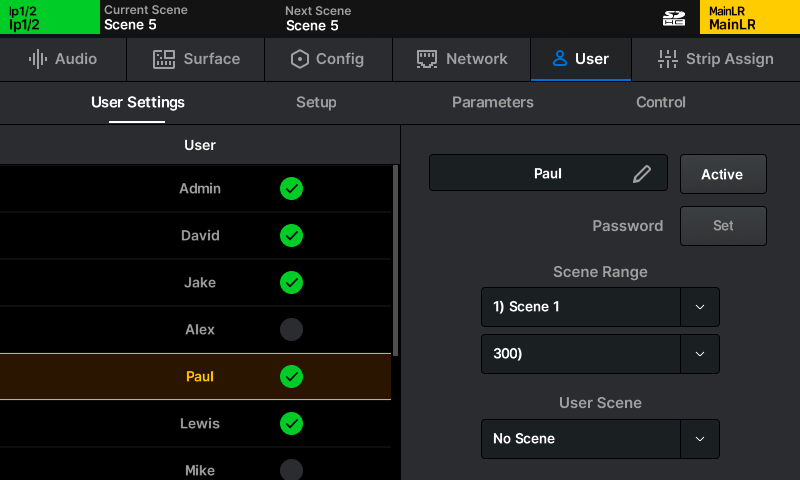

Usuários

|| CONFIGURAÇÃO | Usuários | Configurações do Usuário

ⓘ A configuração e permissões de usuários só podem ser feitas quando logado como Admin.

ⓘ O usuário Admin está sempre ativo e tem acesso irrestrito a todas as configurações do Qu.

Para alterar configurações e permissões de usuário, primeiro selecione um usuário da lista à esquerda. Você agora está fazendo alterações apenas para esse usuário, então a lista de usuários permanece visível em todas as abas, permitindo comparar usuários e alterar permissões rapidamente a qualquer momento.

Configurações do Usuário

Nome do usuário - Toque na caixa de texto do nome para alterar o nome do usuário.

Ativo/Inativo – Usuários inativos não podem fazer login, mas todas as configurações e permissões permanecem armazenadas.

Definir Senha - Defina ou altere a senha do usuário. Esta senha é usada no login e ao bloquear o mixer pela tela Início.

ⓘ Para remover uma senha, basta definir uma senha em branco para o usuário.

Intervalo de Cenas - Selecione um intervalo de cenas que o usuário pode acessar (o intervalo padrão é todas as 300 cenas).

Cena do Usuário - Selecione uma cena para carregar quando este usuário fizer login.

Biblioteca de Permissões do Usuário

Com um dos dez usuários selecionados, pressionar a tecla BIBLIOTECA exibirá a biblioteca de permissões do usuário. Presets de fábrica estão incluídos como pontos de partida e para configuração rápida, mas você também pode armazenar e recuperar presets de usuário.

• Selecione um preset e toque em Recuperar para aplicar as configurações de permissão ao usuário atualmente selecionado.
• Toque em Usuário para acessar a biblioteca de usuários onde você pode gerenciar seus próprios presets.

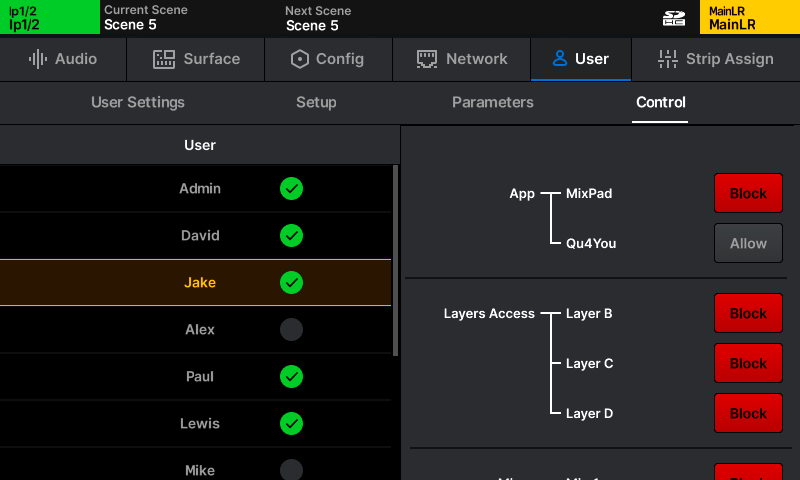

Permissões do Usuário

|| CONFIGURAÇÃO | Usuários | Controle

Ao tocar nas abas Configuração, Parâmetros ou Controle serão exibidas listas de parâmetros e recursos que podem ser configurados como Permitir ou Bloquear por usuário.

• Toque no botão Permitir/Bloquear à direita para alternar a permissão.

Permissões Disponíveis para Usuários

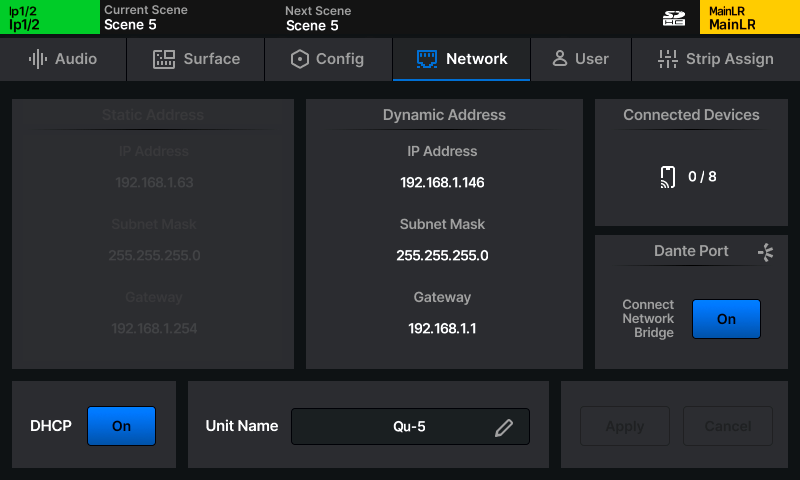

Rede

|| CONFIGURAÇÃO | Rede

Para uso com qualquer controle via Ethernet, como controle remoto por app ou uso com MIDI sobre TCP/IP, o Qu deve estar conectado como dispositivo em uma rede via a porta Rede.

ⓘ Ao usar um roteador sem fio ou ponto de acesso, certifique-se de conectar a porta Rede do Qu a uma porta LAN disponível. O LED Lnk da porta de rede no Qu se acenderá para mostrar atividade de rede.

Com configurações padrão, o Qu se conectará automaticamente a qualquer rede que use DHCP para atribuir endereços IP e será visto por qualquer app rodando em dispositivos conectados à mesma rede e no mesmo subdomínio.

Em algumas situações, é necessário ou preferível usar um endereço IP estático. Não é recomendado usar configurações estáticas a menos que você compreenda completamente a rede à qual está conectando.

DHCP - Ativa ou desativa o modo DHCP. Valores de endereço dinâmicos são exibidos quando o DHCP está ativado e o Qu recebeu um endereço. Se um endereço não for atribuído via DHCP, o Qu se autoatribuíra um endereço. Neste caso, um asterisco (‘*’) será exibido.

Endereço Estático - Pode ser configurado se o modo DHCP estiver desligado. Toque em qualquer valor estático de rede para inserir novos valores.

Nome da Unidade - Altere o nome do Qu conforme visto por outros dispositivos na rede, incluindo apps.

Dispositivos Conectados – Exibe o número de instâncias de app atualmente conectadas ao mixer. Um total de 8 instâncias podem estar conectadas ao mesmo tempo, com até duas delas sendo Qu-MixPad.

• Toque o botão Aplicar ou Cancelar para aplicar ou descartar quaisquer alterações.

Dante (Qu-5D, Qu-6D, Qu-7D somente)

A porta Dante no Qu-5D, Qu-6D e Qu-7D fornece uma conexão de 16x16 canais a uma rede Dante operando a 96kHz ou 48kHz. Isso pode ser usado para enviar áudio entre o Qu e qualquer outro equipamento habilitado para Dante.

Visite o site da Audinate (www.audinate.com) para aprender mais sobre Dante e para baixar softwares incluindo o Dante Controller, necessário para configuração e patching entre dispositivos Dante em uma rede.

Relógio/Sincronização

Deve haver apenas um relógio líder em um sistema com múltiplos dispositivos compartilhando áudio. A porta/módulo Dante deve ser considerada como um dispositivo separado do núcleo do Qu em relação à configuração de relógio/sincronização e patching. Isso significa que existem duas opções para a configuração da fonte do relógio:

Qu como relógio líder – Configure a Fonte do Relógio de Áudio do Qu para Interno, ative ‘Habilitar Sincronização Externa’ para o dispositivo usando o Dante Controller.

Dante como relógio líder – Configure a Fonte do Relógio de Áudio do Qu para Dante. Então, usando o Dante Controller, desative ‘Habilitar Sincronização Externa’ para o dispositivo e permita que a rede Dante selecione automaticamente um líder ou escolha um líder preferido.

Patching

Ao fazer patch para/de soquetes Dante no sistema, você está fazendo patch entre o núcleo do Qu e o módulo/porta Dante. Você deve então usar o Dante Controller para realizar patching adicional entre o módulo e quaisquer outros módulos ou dispositivos Dante na rede.

Ponte de Rede de Controle

No Qu-5D, Qu-6D e Qu-7D, a tela Rede também contém o interruptor Ponte de Rede de Controle.

Quando a Ponte de Rede de Controle está ativada, a porta Dante é conectada internamente (em ponte) à porta de Rede do Qu. Isso permite que um computador conectado à rede Dante também controle o Qu usando apps remotos ou MIDI sobre TCP/IP, ou que um computador conectado à porta de Rede do Qu execute o Dante Controller e ajuste patching ou configurações do dispositivo.

ⓘ A Ponte de Rede de Controle é apenas para mensagens de controle, a porta de Rede do Qu não pode ser usada para conexões de áudio.
