Quando conectado a um computador via USB ou TCP/IP, o SQ envia e recebe mensagens de controle MIDI.
Essas mensagens podem ser divididas em dois conjuntos bidirecionais. Aqueles usados para controlar o SQ e aqueles usados para controlar software ou equipamentos externos.
ⓘ Consulte o documento separado do Protocolo MIDI do SQ, disponível em www.allen-heath.com para obter detalhes completos sobre toda a comunicação MIDI do SQ.
Canal MIDI e MMC

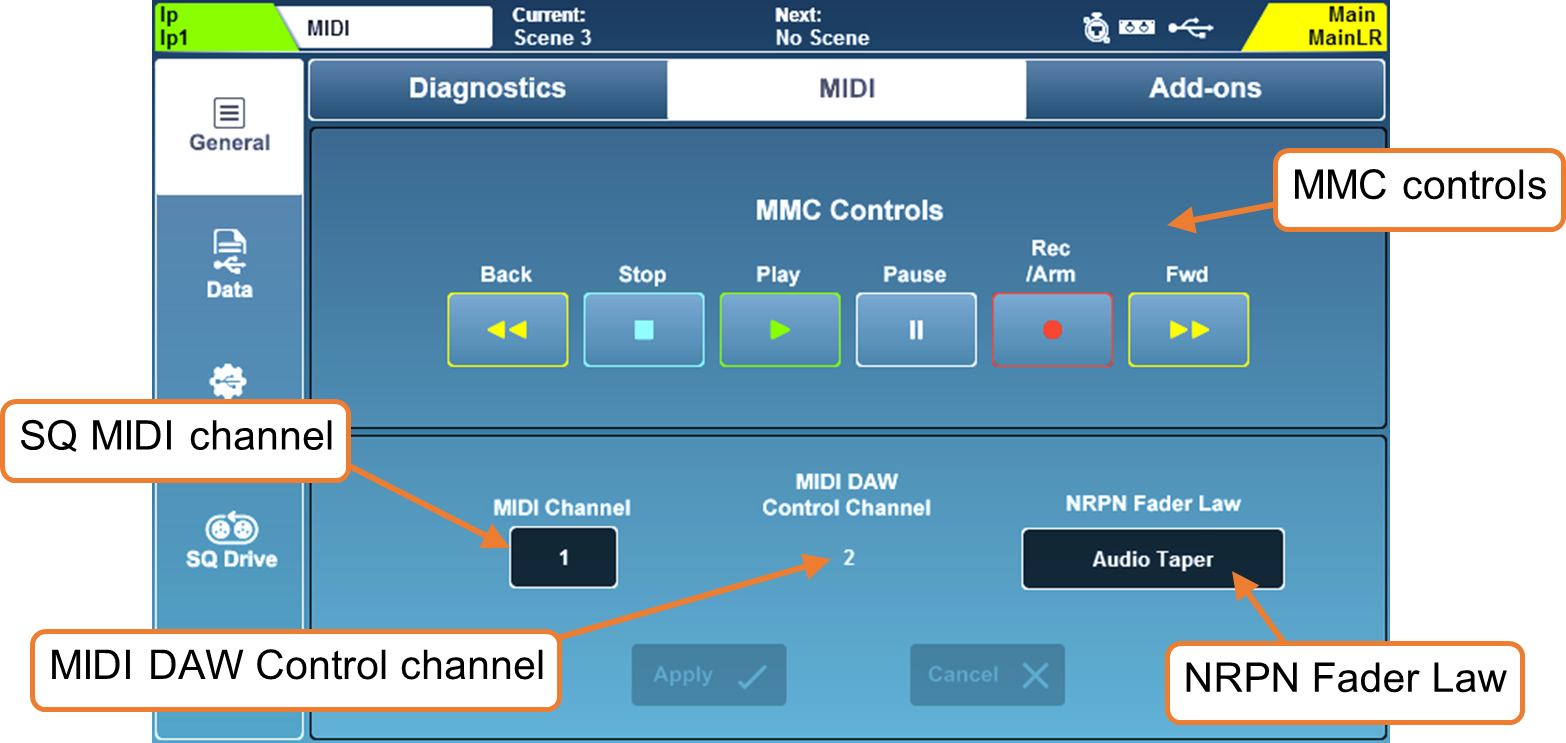

Pressione a tecla de tela ‘Utility’, depois toque na aba ‘General’ seguida da aba ‘MIDI’ para visualizar e ajustar a configuração do canal MIDI. Esta tela também exibe os botões MMC (MIDI Machine Control) para controle de sequenciadores de computador e DAWs.
• Toque no valor ‘MIDI Channel’ e use o rotary touchscreen para ajustar.
• Toque no valor ‘NRPN Fader Law’ para selecionar a lei do fader usada para controle de e para os níveis do canal do SQ.
Linear Taper = Controle linear de alta resolução para automação
Audio Taper = Faders MIDI externos correspondem aos faders do SQ
• Toque nos botões ‘Apply’ ou ‘Cancel’ para aplicar ou descartar as alterações.
ⓘ O canal usado para Controle DAW (e portanto todas as faixas de fader MIDI) é sempre um número a mais do que o Canal MIDI ao qual o resto do SQ está configurado. Para usar o canal MIDI 1 para o Canal de Controle DAW, configure o canal MIDI principal do SQ para 16.
• Tocar qualquer um dos controles MMC envia mensagens padrão de transporte MMC para todos os canais. Estas também são traduzidas pelo driver de controle do DAW para mensagens específicas de transporte para a emulação da superfície de controle em uso.
Faixas de Fader MIDI
O SQ possui 32 faixas de fader MIDI disponíveis que podem ser atribuídas em qualquer lugar nas camadas de faixas de fader.
Estas transmitem mensagens padrão MIDI via USB e TCP/IP quando as teclas ‘Mute’, ‘Sel’ ou ‘PAFL’ são pressionadas, ou quando o fader da faixa de fader é ajustado. Elas também respondem às mesmas mensagens.
• As mensagens podem ser usadas como estão, e ‘aprendidas’ pelo software para controle.
• Por padrão, estas mensagens são transmitidas no Canal MIDI 2.
• Pressionar uma tecla enviará um note on seguido de um note off, mover um fader envia uma mensagem de mudança contínua.
| Controle da Faixa de Fader MIDI do SQ | mensagem MIDI |
|---|---|
| Teclas Mute 1 a 32 | Note On/Off 0 (C-1) a 31 (G1) |
| Teclas Sel 1 a 32 | Note On/Off 32 (G#1) a 63 (Eb4) |
| Teclas PAFL 1 a 32 | Note On/Off 64 (E4) a 95 (B6) |
| Faders 1 a 32 | CC 00 a CC 31 |
Controle DAW
As faixas de fader MIDI podem ser usadas com o aplicativo Allen & Heath MIDI Control.
Este traduz as mensagens da faixa MIDI e emula mensagens padrão de superfície de controle para uso com um DAW. Os nomes dos canais também são enviados pelo DAW e aplicados às faixas de canal MIDI.
Visite www.allen-heath.com para baixar a versão mais recente do Allen & Heath MIDI Control e ver instruções para instalação e configuração correta.
Vale notar que SoftKeys também podem ser atribuídos para enviar mensagens MMC ou mensagens ‘Bank Up’, ‘Bank Down’, e o uso destes também atualizará a nomeação das faixas de canal MIDI.
ⓘ Apenas as faixas de fader MIDI, controles MMC e atribuições específicas de SoftKey são usadas para a emulação da superfície de controle DAW. Outros controles físicos (como os rotativos de EQ) continuam a controlar o canal selecionado no SQ.
MIDI de Controles Soft
Rotativos Soft e teclas rotativas Soft podem ser usados para transmitir mensagens MIDI via USB e TCP/IP, incluindo note on/off, CC absoluto, CC relativo, MMC e mensagens de mudança de programa.
Isso permite que sejam usados para controlar equipamentos ou software externos.
ⓘ Consulte a seção SoftKeys/SoftRotaries para detalhes.
