Medição

Medidor de LED PAFL

A medição de LED de 12 segmentos na superfície do SQ à direita da tela sensível ao toque exibe a medição de nível para o barramento PAFL, portanto, sempre mostrará a medição do que está sendo enviado para a saída de fone de ouvido.

Por padrão, sem nenhuma tecla PAFL ativa, isso exibe o nível da mixagem principal LR.

ⓘ O indicador de LED PAFL abaixo do LED de 12 segmentos acende quando uma tecla ou botão de roteamento PAFL está ativo em qualquer lugar do mixer.

Medidores de Entrada/FX/Mix/USB

As quatro primeiras abas na tela ‘Medidores’ mostram ‘Medidores de Entrada’, ‘Medidores FX’, ‘Medidores de Mix’ e ‘Medidores USB’.

• Os medidores coloridos principais exibem níveis de -40dB a +10dB.

• Os medidores de redução de ganho mostram a redução de nível de 0dB a -30dB, sendo vermelho/vermelho brilhante quando o compressor está ligado e cinza/branco quando está desligado.

• Os indicadores de gate ativo são vermelho/vermelho brilhante quando o gate está ligado e cinza/branco quando está desligado.

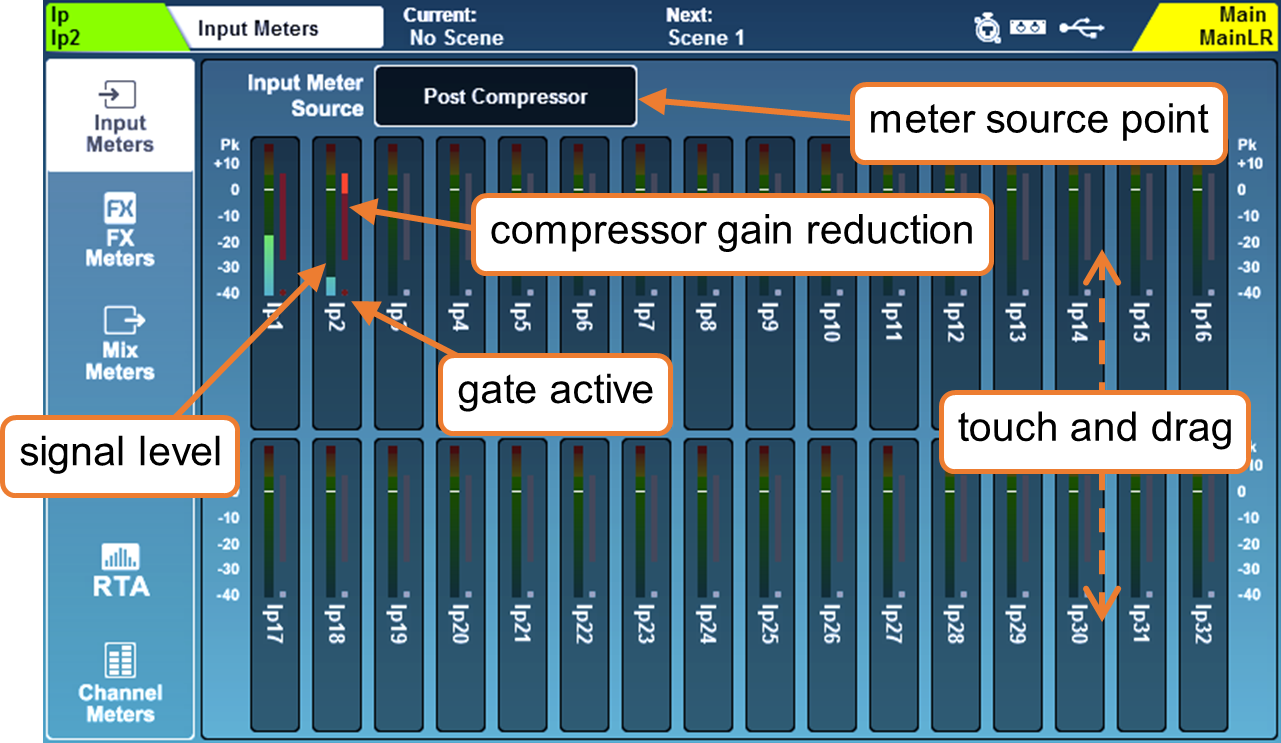

Medidores de Entrada –

Toque e arraste para cima e para baixo para visualizar todos os canais na tela de Medidores de Entrada.

Toque na Fonte do Medidor de Entrada para escolher o ponto de medição para todos os canais de entrada.

Após Preamp = o medidor é originado diretamente após o pré-amplificador.

Após EQ = o medidor é originado diretamente após o PEQ.

Após Compressor = o medidor é originado diretamente após o compressor.

Após Delay/AMM = o medidor é originado após todo o processamento.

ⓘ Observe que as configurações da fonte do medidor também afetam a Medição Cromática do Canal.

FX Meters –

Inclui os barramentos de envio dedicados de FX e os canais de retorno estéreo de FX.

Medidores de Mix –

Toque na Fonte do Medidor de Mix para escolher o ponto de medição dos canais de mixagem.

Após Bus + Entrada Ext = o medidor é originado após todos os canais terem sido somados, incluindo a entrada externa de mixagem.

Após GEQ = o medidor é originado diretamente após o GEQ.

Após PEQ = o medidor é originado diretamente após o PEQ.

Após Compressor = o medidor é originado diretamente após o compressor.

Após Delay/Fader = o medidor é originado após todo o processamento e fader.

ⓘ Observe que as configurações da fonte do medidor também afetam a Medição Cromática do Canal.

Medidores USB –

• ‘Entradas USB’ mostram níveis no fluxo USB que entra no SQ, e rotulam com o canal ou conector de número mais alto ao qual foram conectados.

• ‘Entradas USB’ mostram os medidores vindos do USB-B (SQ-Drive não em uso para reprodução) ou aqueles do SQ-Drive (SQ-Drive está sendo usado para reprodução).

• ‘Saídas USB’ mostram o nível e a origem dos sinais sendo enviados para USB e SQ-Drive.

ⓘ Os Medidores USB sempre exibem o máximo de 32 canais de entradas e saídas, mas apenas os primeiros 16 se aplicam para SQ-Drive quando a taxa de amostragem USB está configurada para 96kHz.

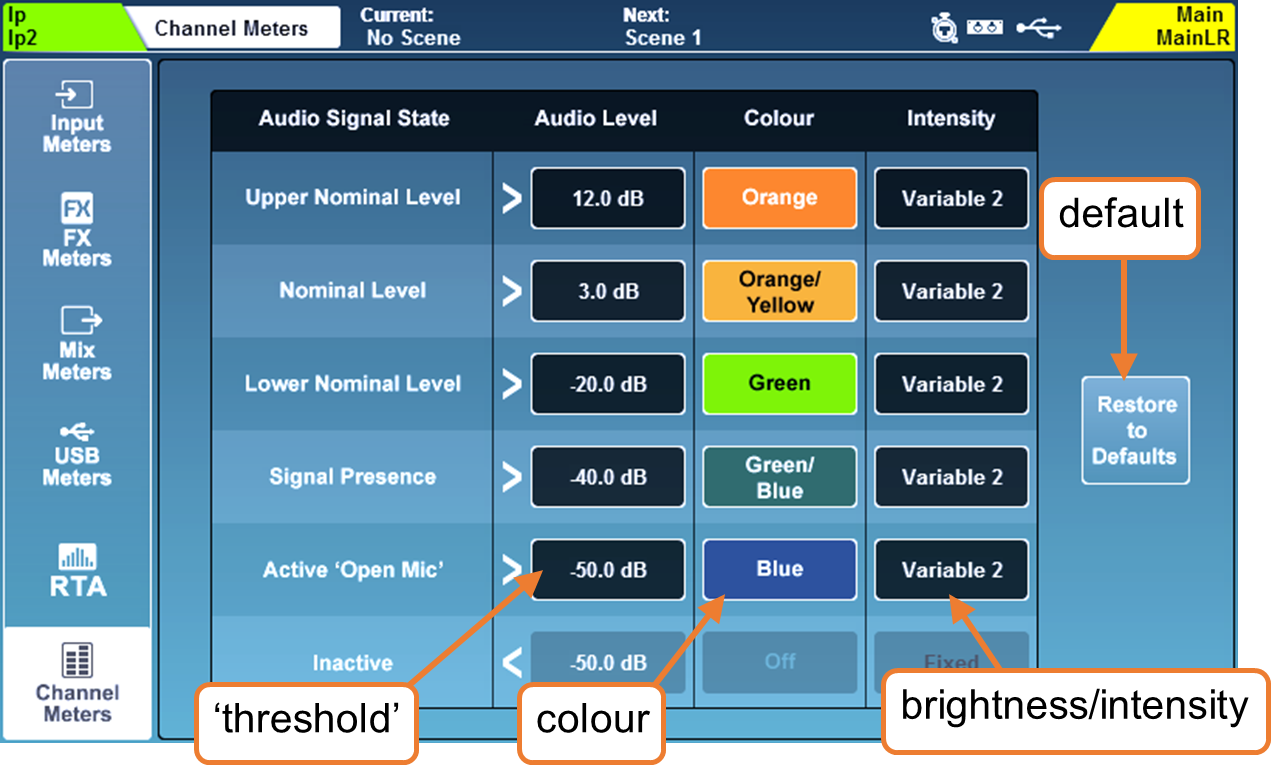

Medição Cromática do Canal

A Medição Cromática do Canal exibe a informação de um medidor de alta resolução no espaço de um único LED. Pode representar uma faixa muito maior de níveis do que um medidor tradicional e o comportamento é personalizável na aba ‘Medidores de Canal’.

ⓘ A fonte do Medidor Cromático do Canal corresponde ao ponto de origem do medidor selecionado para os Medidores de Entrada e Mix.

• Toque em um valor ‘Nível de Áudio’ e ajuste usando o botão rotativo da tela sensível ao toque.

ⓘ Os valores de ‘Nível de Áudio’ são limitados pela configuração de nível dos estados acima e abaixo.

• Toque em uma cor para um ‘Estado de Sinal de Áudio’ e use o botão rotativo da tela sensível ao toque para ajustar a(s) cor(es) para essa faixa de nível.

Cores = Branco, Vermelho, Laranja, Laranja/Amarelo, Amarelo, Verde, Verde/Azul, Azul, Azul/Vermelho, Desligado.

• Toque no valor ‘Intensidade’ para escolher o comportamento dos medidores.

Fixo = o medidor alterna instantaneamente entre os estados.

Variável 1 = o medidor muda próximo aos pontos finais de sua faixa.

Variável 2 = o medidor muda em toda a faixa.

• Toque no botão ‘Restaurar para Padrões’ para restaurar as configurações:

RTA’s

Existem dois Analisadores em Tempo Real no SQ. Um é mostrado na tela de Medidores (o ‘RTA dos Medidores’) e o outro pode ser exibido nas telas de processamento PEQ ou GEQ e/ou mostrado usando a Medição Cromática do Canal quando no modo ‘Fader Flip’ do GEQ (o ‘RTA do Canal’).

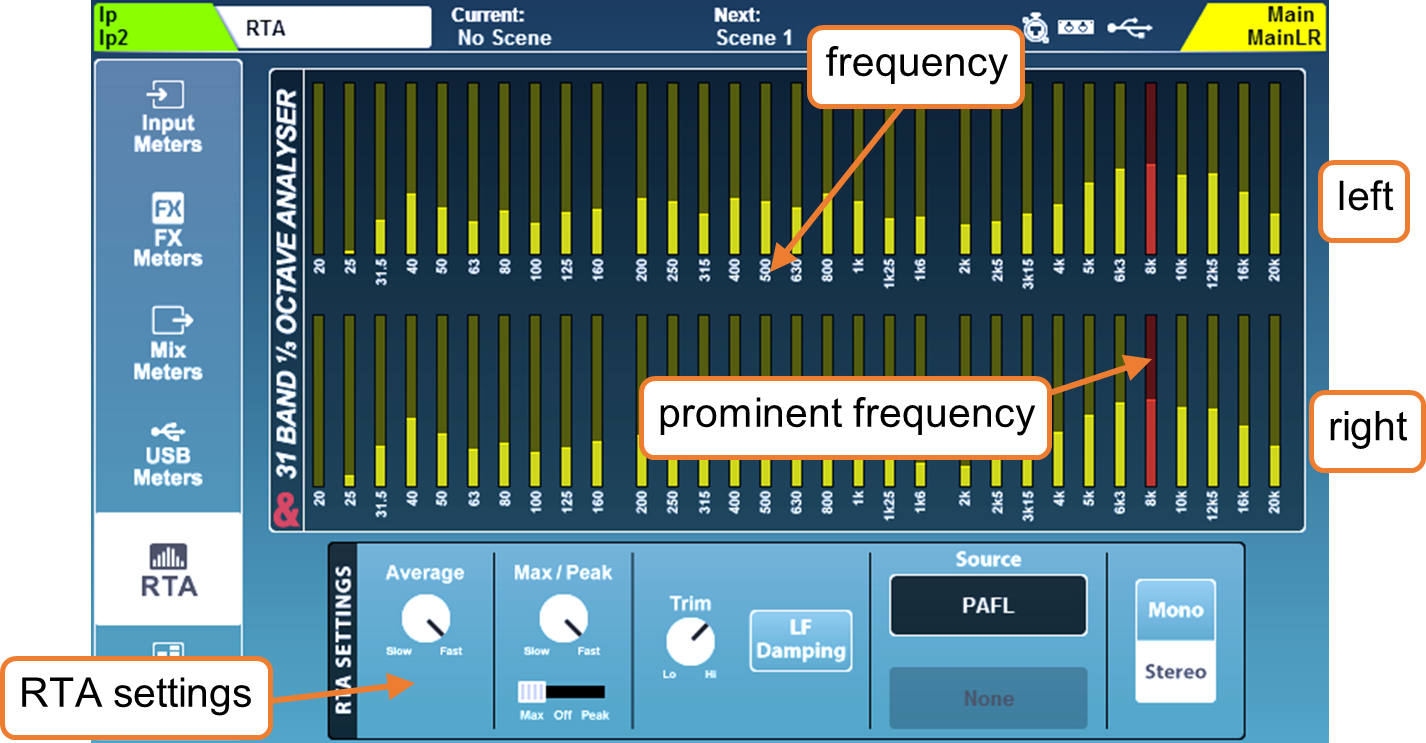

RTA – Tela de Medidores –

Por padrão, a ‘Fonte RTA’ da tela de Medidores está configurada para ‘PAFL’ para corresponder ao que está sendo enviado para a saída de fone de ouvido e ao medidor LED de 12 segmentos. A fonte também pode ser alterada para um canal fixo específico, se desejado.

• A frequência mais proeminente é mostrada em vermelho.

• O modo mono exibe L+R.

• Toque em interruptores ou valores para selecionar opções ou fazer ajustes usando o botão rotativo da tela sensível ao toque.

Fonte = PAFL ou Canal Fixo.

Canal Fixo = Qualquer canal de entrada ou mixagem.

Mono/Estéreo = Estéreo 31 bandas 1/3^rd de oitava ou Mono 61 bandas 1/6^th de oitava.

Trim = Aumentar ou diminuir o nível do medidor.

Média Lento a Rápido = Ajusta o número efetivo de amostras usadas pelos medidores de média (barra).

Máximo/Pico Lento a Rápido = Ajusta o número efetivo de amostras usadas pelos indicadores de máximo/pico.

Máximo-Off-Pico = Máximo exibe o maior entre média ou pico, Pico sempre exibe pico (que pode ser menor que os medidores de média).

LF Amortecimento = Quando ativado, a resposta é gradualmente amortecida em direção à banda de frequência mais baixa, para representar melhor a energia de saída LF.

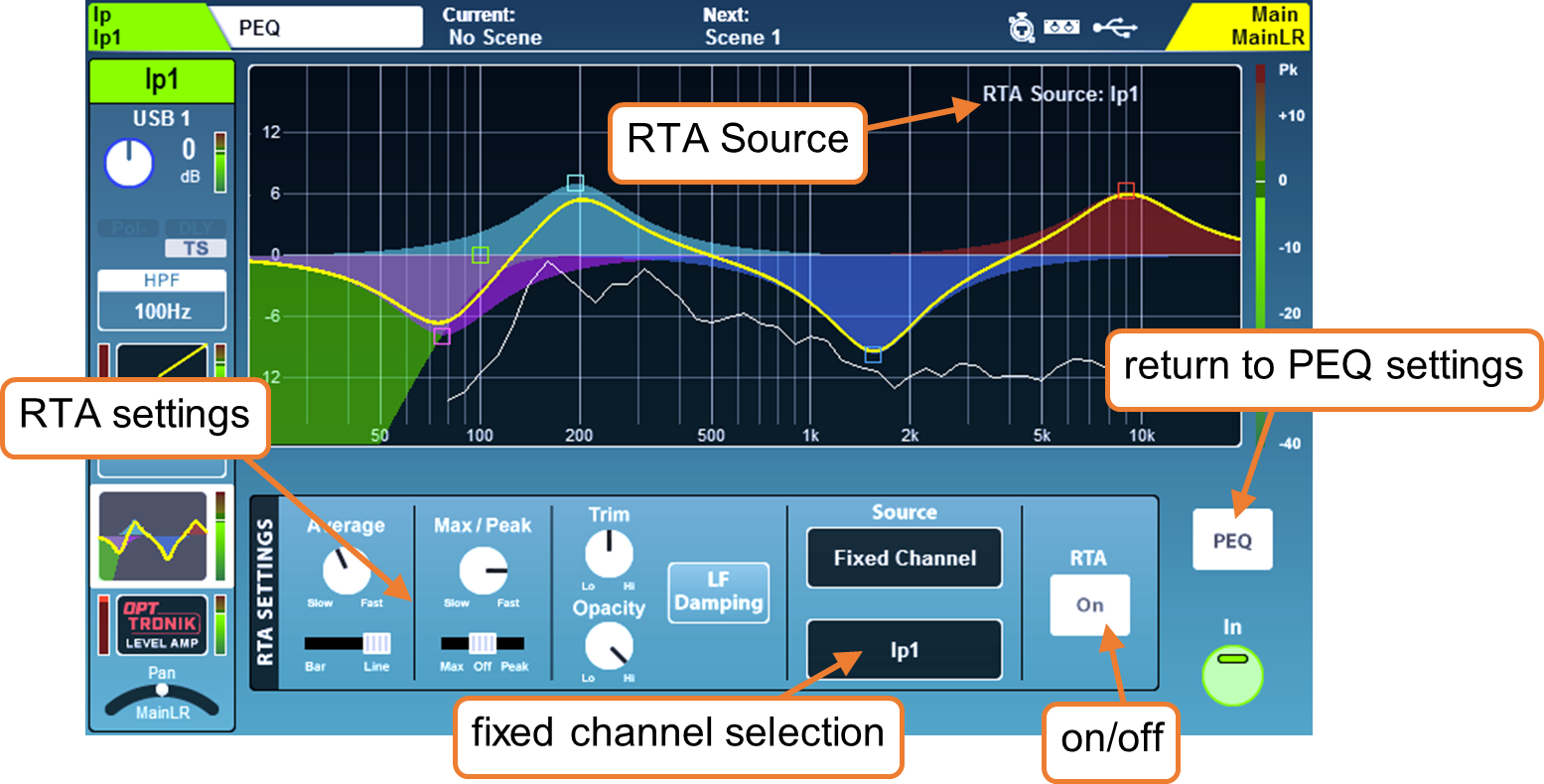

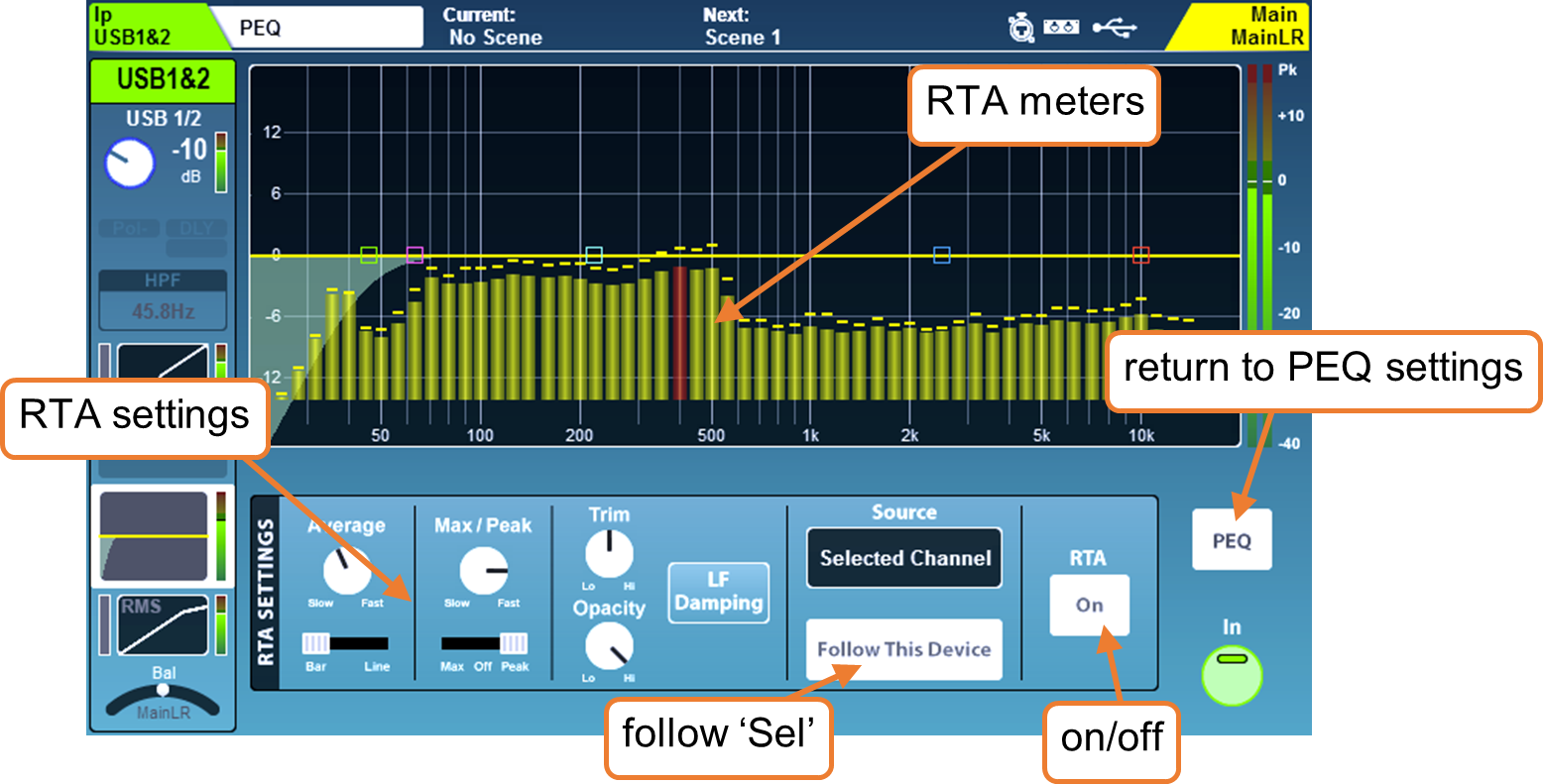

RTA – Tela PEQ –

O RTA PEQ de 61 bandas usa controle automático de ganho (pré-trim) para exibir níveis relativos úteis das frequências no gráfico PEQ. Por padrão, é originado do canal selecionado e é mostrado em todos os canais de entrada e mixagem.

Os medidores médios para o RTA PEQ podem ser exibidos como barras, com o centro de cada medidor alinhado com a frequência que representa, ou como uma linha.

• Se a Fonte RTA estiver usando a opção ‘Canal Fixo’ e for diferente do canal atualmente selecionado, o canal da Fonte RTA é exibido no canto superior direito.

• Se o RTA de um canal diferente for exibido porque foi selecionado por outro dispositivo (ex.: SQ-MixPad), a fonte RTA é mostrada no canto superior direito com um prefixo ‘!’ e os medidores RTA ficarão esmaecidos.

• Ao exibir barras, a frequência mais proeminente é mostrada em vermelho.

• Fontes estéreo exibem medição para L+R.

• Toque em interruptores ou valores para selecionar opções ou fazer ajustes usando o botão rotativo da tela sensível ao toque.

Fonte = Canal Selecionado ou Canal Fixo.

Seguir este dispositivo = Quando ativado, selecionar um canal neste dispositivo também selecionará a fonte RTA do Canal.

Seleção de Canal Fixo = Qualquer canal de entrada ou mixagem.

Trim = Aumentar ou diminuir o nível do medidor.

Opacidade = Ajusta a opacidade da medição RTA.

Média Lento a Rápido = Ajusta o número efetivo de amostras usadas pelos medidores de média (barra ou linha).

Barra-Linha = Exibe múltiplas barras ou uma única linha.

Máximo/Pico Lento a Rápido = Ajusta o número efetivo de amostras usadas pelos indicadores de máximo/pico.

Máximo-Off-Pico = Máximo exibe o maior entre média ou pico, Pico sempre exibe pico (que pode ser menor que os medidores de média).

LF Amortecimento = Quando ativado, a resposta é gradualmente amortecida em direção à banda de frequência mais baixa, para representar melhor a energia de saída LF.

• Toque no botão ‘PEQ’ para retornar às configurações do PEQ.

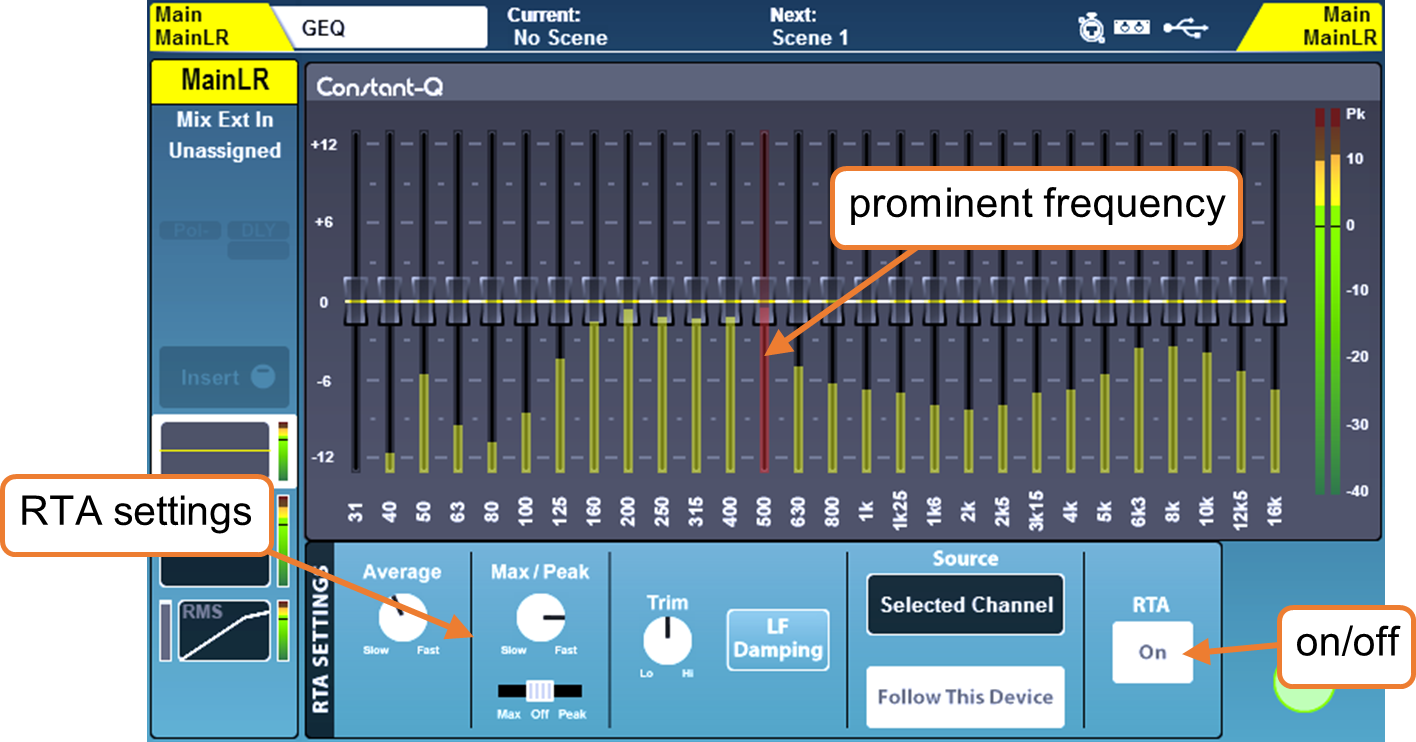

RTA – Tela GEQ –

O RTA GEQ de 28 bandas usa controle automático de ganho (pré-trim) para exibir níveis relativos úteis das frequências para cada banda do Equalizador Gráfico EQ. Por padrão, é originado do canal de mixagem selecionado.

• Se o RTA de um canal diferente estiver sendo exibido usando a opção ‘Canal Fixo’, a fonte RTA é mostrada no canto superior direito.

• Se o RTA de um canal diferente for exibido porque foi selecionado pelo SQ-MixPad, a fonte RTA é mostrada no canto superior direito com um prefixo ‘!’ e os medidores RTA não estarão visíveis.

• A frequência mais proeminente é mostrada em vermelho.

• Fontes estéreo exibem medição para L+R.

Fonte = Canal Selecionado ou Canal Fixo.

Seguir este dispositivo = Quando ativado, selecionar um canal neste dispositivo também selecionará a fonte RTA do Canal.

Seleção de Canal Fixo = Qualquer canal de entrada ou mixagem.

Trim = Aumentar ou diminuir o nível do medidor.

Opacidade = Ajusta a opacidade da medição RTA.

Média Lento a Rápido = Ajusta o número efetivo de amostras usadas pelos medidores de média (barra).

Máximo/Pico Lento a Rápido = Ajusta o número efetivo de amostras usadas pelos indicadores de máximo/pico.

Máximo-Off-Pico = Máximo exibe o maior entre média ou pico, Pico sempre exibe pico (que pode ser menor que os medidores de média).

LF Amortecimento = Quando ativado, a resposta é gradualmente amortecida em direção à banda de frequência mais baixa, para representar melhor a energia de saída LF.

RTA – ‘Fader Flip’ do GEQ –

Quando no modo ‘Fader Flip’ do GEQ, se o RTA PEQ/GEQ estiver exibindo o mix atualmente selecionado (ou seja, o mix sendo controlado pelos faders), então os Medidores Cromáticos do Canal exibirão o nível de cada banda de frequência acima do fader que a controla. A frequência mais proeminente também é exibida usando os LEDs Pk.

Se o RTA PEQ/GEQ estiver exibindo um canal diferente do selecionado, os Medidores Cromáticos do Canal e os LEDs Pk não acenderão.

Outras Medições

• Medições detalhadas são exibidas após cada ‘bloco’ de processamento e são particularmente úteis para verificar o estágio de ganho.

• A medição do SQ-Drive na tela multitrack exibe o sinal sendo enviado para, ou o sinal retornando do SQ-Drive, dependendo do estado (gravação/reprodução).

Medição de pico e pico multiponto –

Desde que um canal de pico tenha sido atribuído a uma faixa de canal, há sempre visibilidade de qualquer pico no painel do SQ para permitir que picos potencialmente destrutivos em qualquer lugar dentro do caminho do canal sejam encontrados da seguinte forma:

• Se um canal estiver em pico em uma faixa de canal em uma camada inativa, a tecla de seleção da camada acenderá em vermelho.

• Com a camada selecionada, o LED de pico vermelho (Pk) em cada faixa de canal usa detecção multiponto para exibir picos em qualquer lugar no caminho de processamento desse canal.

• Selecionando o canal, os LEDs de pico vermelho (Pk) próximos aos controles dedicados de processamento (Preamp, PEQ, GEQ, Compressor) acenderão quando o sinal atingir -3dBFS no medidor diretamente após esse ‘bloco’ de processamento. 0dBFS é o máximo absoluto, então o LED Pk indica que o sinal está próximo do clipping digital naquele ponto.
