Processamento
Pressione qualquer tecla ‘Sel’ para selecionar um canal. Os controles físicos e teclas ao redor da tela sensível ao toque irão iluminar para mostrar que estão ativos e podem ser usados para ajustar parâmetros do canal selecionado.

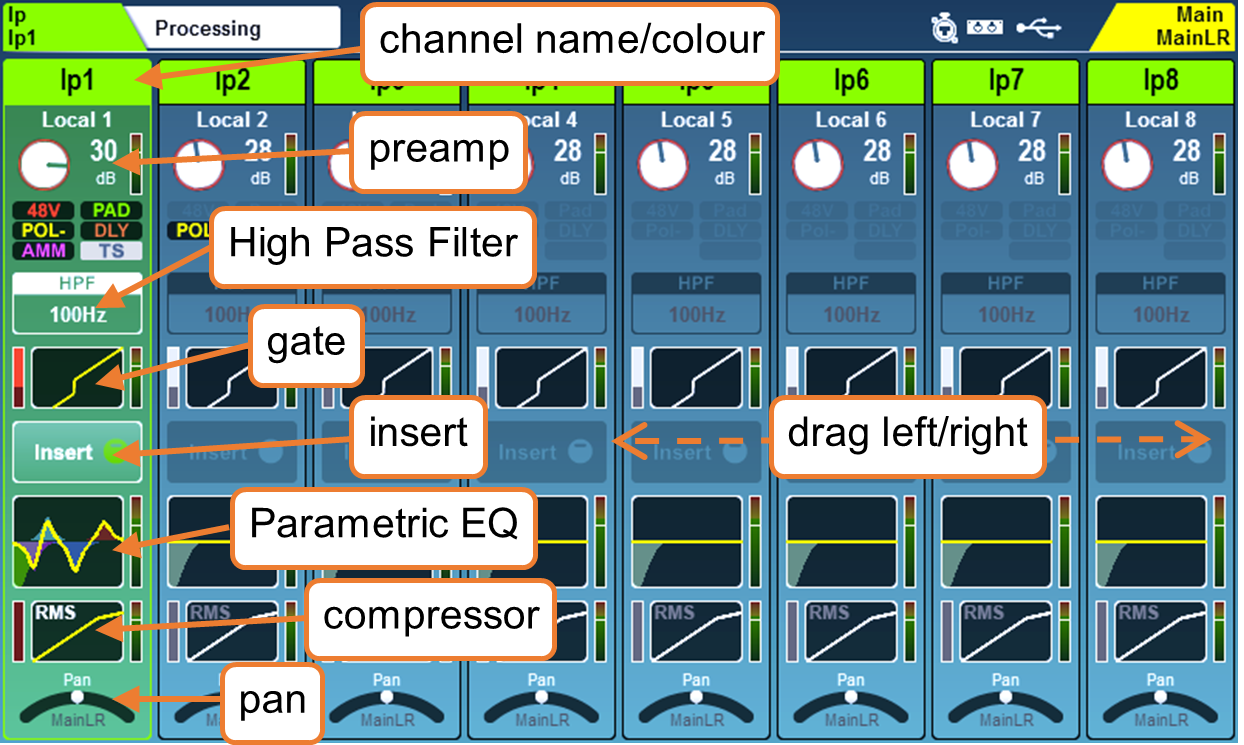

Pressione a tecla de tela ‘Processing’ para exibir a ‘visão de banco’ do processamento.
Isso fornece uma visão geral do processamento para até 8 canais ao mesmo tempo, com o canal selecionado destacado. A visualização mudará automaticamente se um canal for selecionado fora da vista, embora você também possa tocar e arrastar para ver todos os canais na camada atual.
O canal de mixagem atualmente selecionado é exibido à extrema direita.
• Toque no nome de um canal para renomear e mudar a cor do canal.
• Toque em ‘Apply’ para definir o nome e a cor (eles serão então exibidos na tela e no display LCD do canal).
ⓘ O teclado permanece na tela quando outras teclas ‘Sel’ são pressionadas, para acelerar a nomeação de múltiplos canais.
• Toque em qualquer ‘bloco’ de processamento para visualizá-lo e ajustá-lo em detalhes. A visão geral para o canal selecionado continuará sendo mostrada à esquerda da tela. Selecionar outro canal do mesmo tipo permitirá ajustar os mesmos parâmetros no canal recém selecionado.
• Toque no bloco ativo ou pressione a tecla ‘Processing’ para retornar à visão de banco.
• A ordem do processamento do sinal de áudio é exibida de cima para baixo.
ⓘ Os canais DCA exibem uma lista de até 28 ‘membros’. Se houver mais membros que isso, ‘…’ aparecerá na parte inferior da lista.

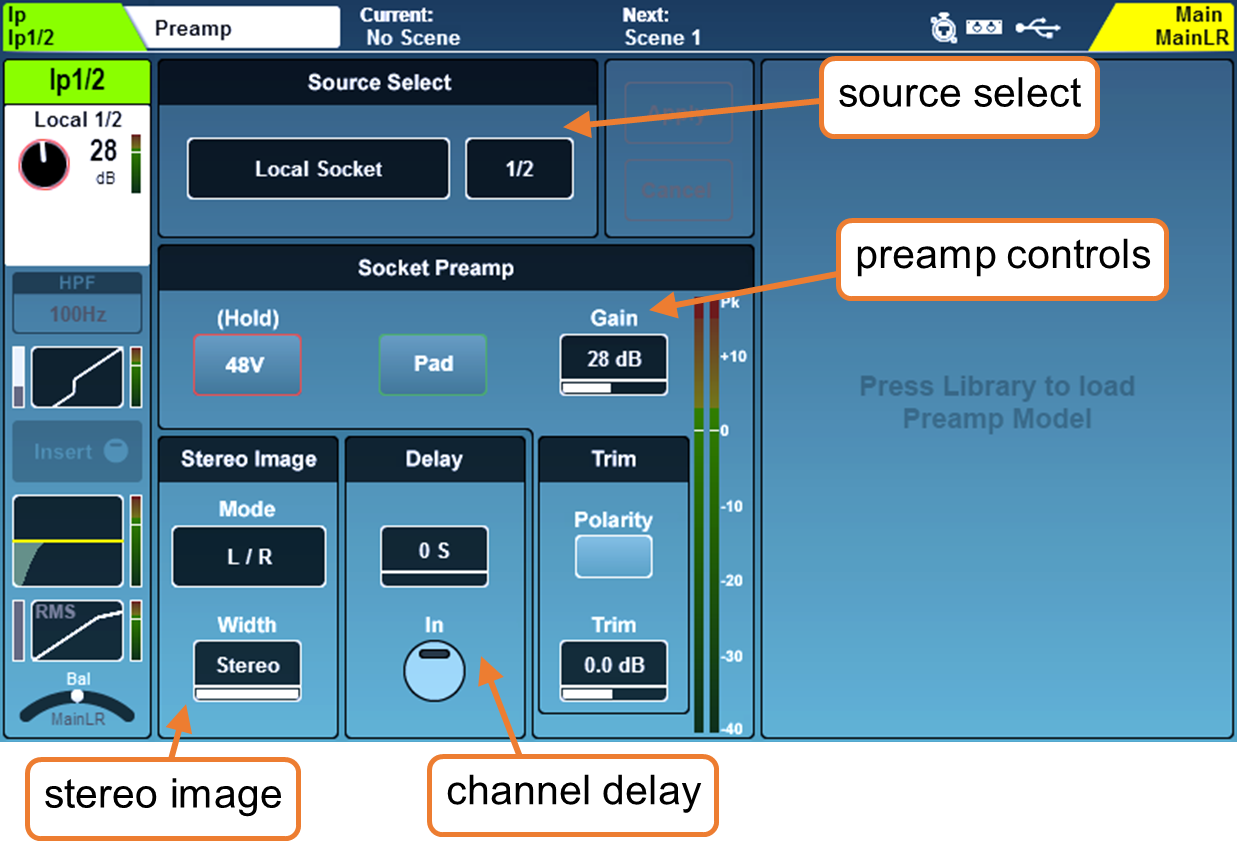

Preamp (Canais de Entrada)
Seleção de Fonte –
• Toque no tipo de fonte para selecionar a partir de uma lista de fontes.
Não atribuído = Canal não possui fonte.
Tomada Local = Uma tomada na parte traseira do SQ.
Tomada SLink = Um dispositivo conectado à porta SLink (unidades AR, AB, DX, GX ou outra mesa de som).
Porta USB = Pode ser SQ-Drive ou USB-B (dependendo de qual está em uso).
Porta IO = Placa de opção do SQ.
Gerador de Sinal = O gerador de sinal embutido.
• Toque no número da tomada e use o botão rotativo da tela sensível ao toque para percorrer todas as tomadas disponíveis.
Tomada Preamp –
Quando a fonte é definida para uma tomada com pré-amplificador, os parâmetros ‘48V’, ‘Pad’ e ‘Gain’ ficarão disponíveis. Estes são controles digitais para o pré-amplificador remoto e não fazem parte do processamento do canal.
ⓘ Ao usar expansores Dante, a tomada do expansor deve ser conectada à placa de opção Dante, que é subsequentemente conectada a um canal SQ a partir das tomadas da Porta IO.
ⓘ O controle da tomada também está disponível na tela I/O.
• Toque e segure o botão ‘48V’ para ligar ou desligar a alimentação phantom (o canal será automaticamente silenciado por um período após a troca).
• Toque no botão ‘Pad’ para ligar ou desligar o atenuador de -20dB.
• Selecione os parâmetros ‘Gain’ ou ‘Trim’ para ajustar usando o botão rotativo da tela sensível ao toque.
Gain = 0dB a +60dB
Trim = -24dB a +24dB
ⓘ Gain é para entradas analógicas controladas digitalmente, como tomadas locais ou de expansores. Trim é um ajuste puramente digital, para sinal digital ou de linha e faz parte do processamento do canal.
• Toque no botão ‘Pol’ para inverter a polaridade do canal de entrada.
Delay – Em ordem de processamento, o atraso do canal está localizado após o compressor. Ele é apresentado na tela do pré-amplificador pois geralmente é configurado ao mesmo tempo que outros parâmetros de ‘configuração’, como ganho, que não são ajustados durante a mixagem.
• Selecione o valor para ajustar usando o botão rotativo da tela sensível ao toque.
Atraso do canal de entrada = 0,00ms a 341,00ms
Ou 0,00m a 121,23m (-20°C a +40°C)
Ou 0,00ft a 397,76ft (-4°F a +104°F)
Ou 0S a 32736S
ⓘ As unidades usadas para medir o atraso são escolhidas na tela de Preferências da Superfície.
• Toque no botão ‘In’ para ativar ou desativar o atraso.
Imagem Estéreo – Esta seção é visível somente quando um canal de entrada estéreo é selecionado. Toque no modo para selecionar entre as seguintes opções:
L/R = padrão esquerdo/direito.
R/L = esquerdo/direito invertidos.
L-Pol/R = padrão esquerdo/direito com polaridade invertida no esquerdo.
R-Pol/L = esquerdo/direito invertidos com polaridade invertida no direito.
Mono = esquerdo e direito enviados para ambos os canais.
L/L = esquerdo enviado para ambos os canais.
R/R = direito enviado para ambos os canais.
M/S = para decodificação de matriz mid/side (saídas M+S/M-S).
ⓘ Para uso normal M/S, o sinal/microfone mid deve ser conectado ao canal ímpar e o sinal/microfone side deve ser conectado ao canal par.
O controle de largura pode ser ajustado em incrementos de 1% de Mono (0%) a Estéreo (100%).

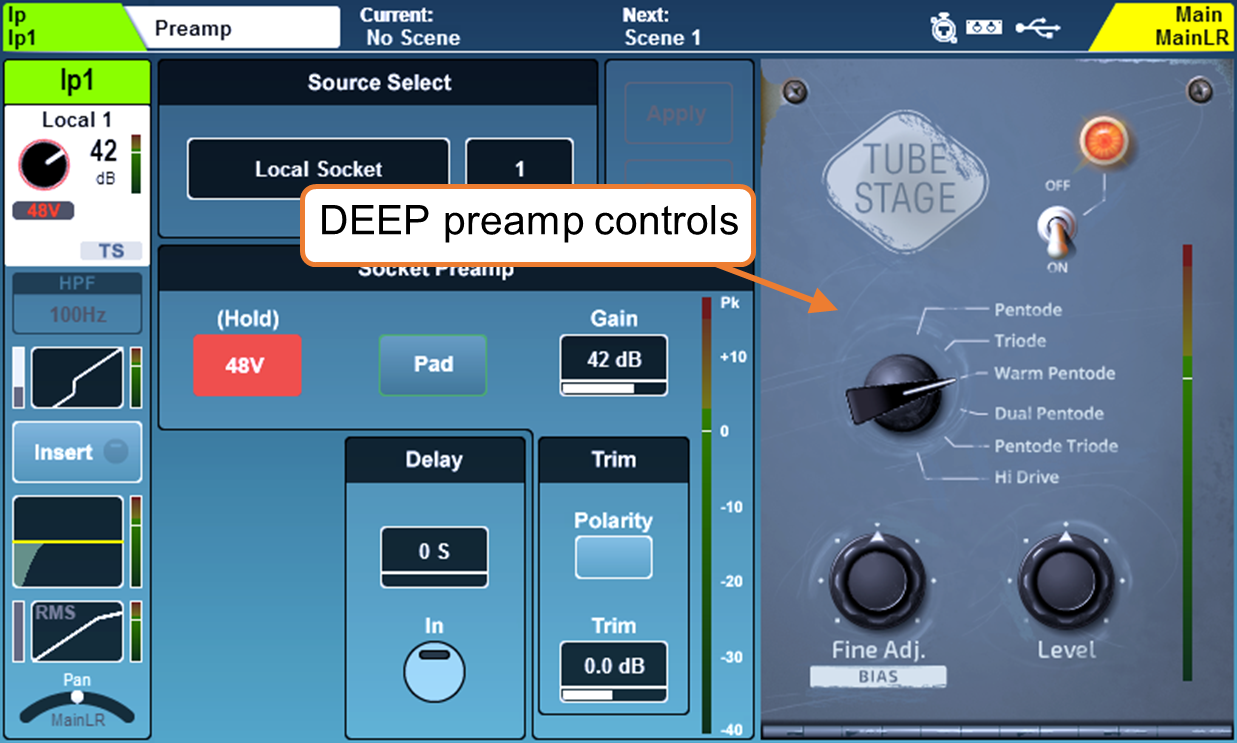

DEEP Preamp –
Os pré-amplificadores no próprio SQ e aqueles nas Unidades de Áudio Remotas são precisos e transparentes, com transientes rápidos e baixa DHT. No entanto, existem algumas situações onde características alternativas podem ser desejáveis. Usar um modelo de pré-amplificador DEEP permite adicionar essas características, com controle completo, sem as limitações ou preocupações de confiabilidade associadas a equipamentos esotéricos.

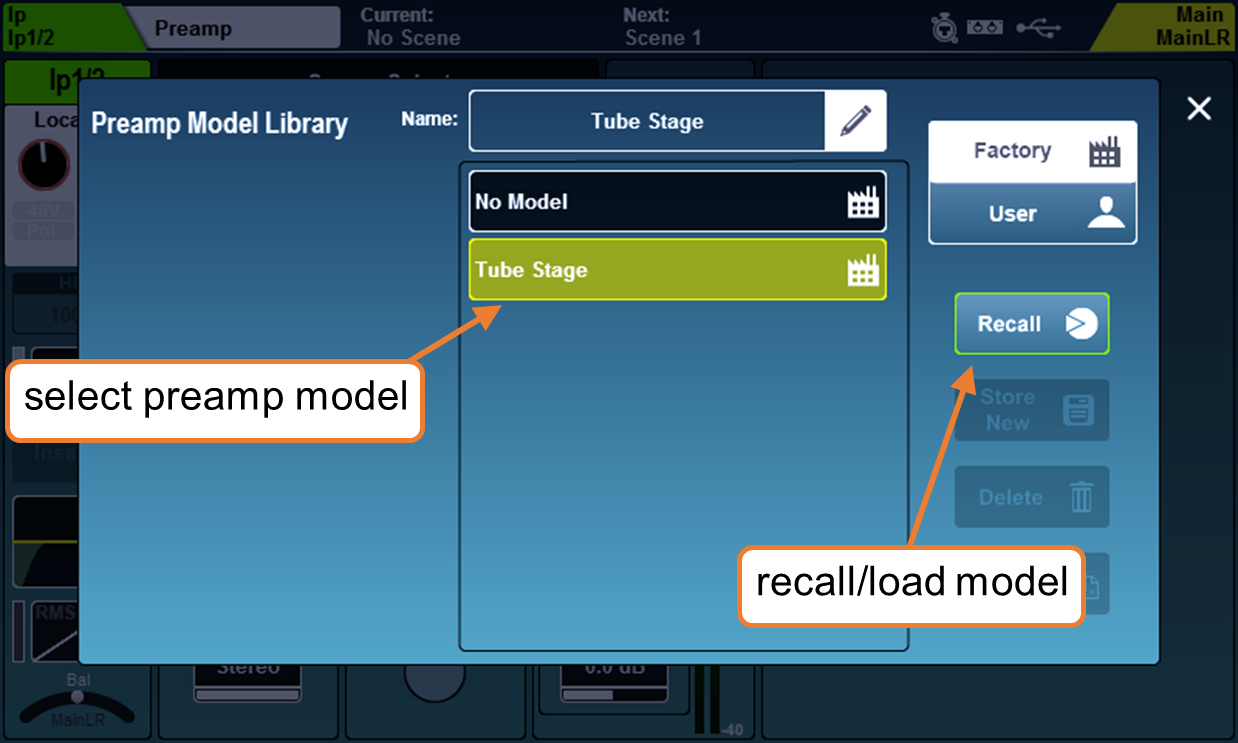

• Quando estiver na tela ‘Preamp’ do canal, pressione a tecla ‘Library’ para mostrar a lista de modelos de pré-amplificador.
• Selecione um preset de pré-amplificador, então pressione o botão ‘Recall’ para carregá-lo.
• Toque em ‘On/Off’ para ligar ou desligar o modelo de pré-amplificador.
• Toque em qualquer parâmetro na tela e ajuste usando o botão rotativo da tela sensível ao toque.

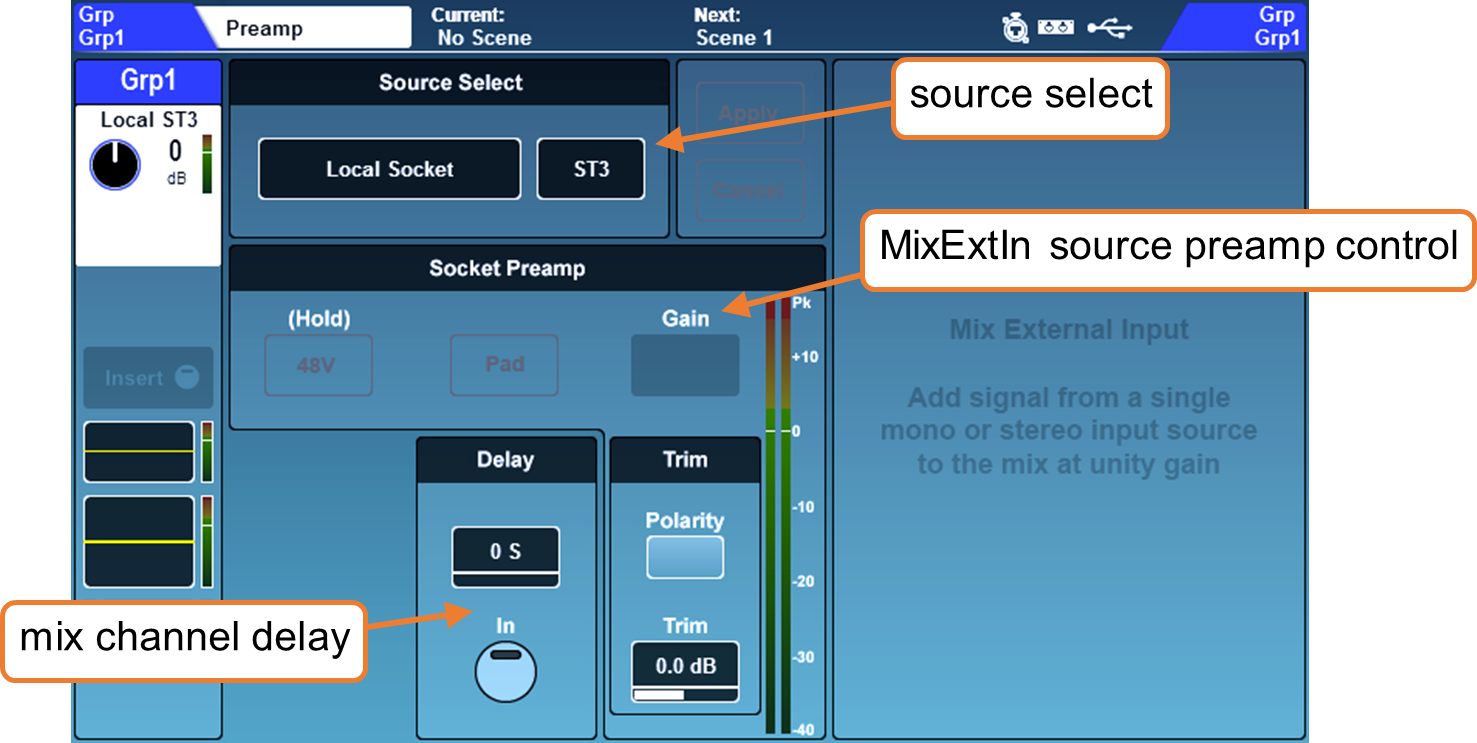

Preamp (Canais de Mixagem)
Mixagem Entrada Externa –
Um ‘Mix Ext In’ pode ser usado com qualquer canal de mixagem. Isso direciona o áudio diretamente de uma fonte para a mixagem sem processamento, roteamento ou controle de nível. É comumente usado para adicionar um sinal pré-processado a uma mixagem, como de um sub-mixer ou faixa de clique.
ⓘ Mixagens mono permitem entradas externas mono e mixagens estéreo permitem entradas externas estéreo.
Além do atraso do canal, todos os parâmetros na seção de pré-amplificador do processamento de mixagem referem-se ao controle da entrada externa da mixagem, incluindo Seleção de Fonte, Tomada Preamp (disponível quando um pré-amplificador de tomada é selecionado como fonte) e Trim. Consulte Preamp (canais de entrada) para mais informações.
ⓘ Note que o interruptor ‘Polaridade’ e o controle Trim afetam a polaridade e o trim do ‘Mix Ext In’ atribuído, e não a saída do canal de mixagem. A polaridade da saída pode ser alterada via controle da tomada de saída na tela IO.
Atraso (atraso de saída do canal de mixagem) –
Em ordem de processamento do sinal, este atraso está localizado no final do canal de mixagem, após o compressor.
• Selecione o valor para ajustar usando o botão rotativo da tela sensível ao toque.
Atraso do canal de mixagem = 0,00 ms a 682,00 ms
Ou 0,00 m a 242,47 m (-20°C a +40°C)
Ou 0,00 ft a 795,53 ft (-4°F a +104°F)
Ou 0 S a 65472 S
• Toque no botão ‘In’ para ativar ou desativar o atraso.
ⓘ As unidades usadas para medir o atraso são escolhidas na tela de Preferências da Superfície.

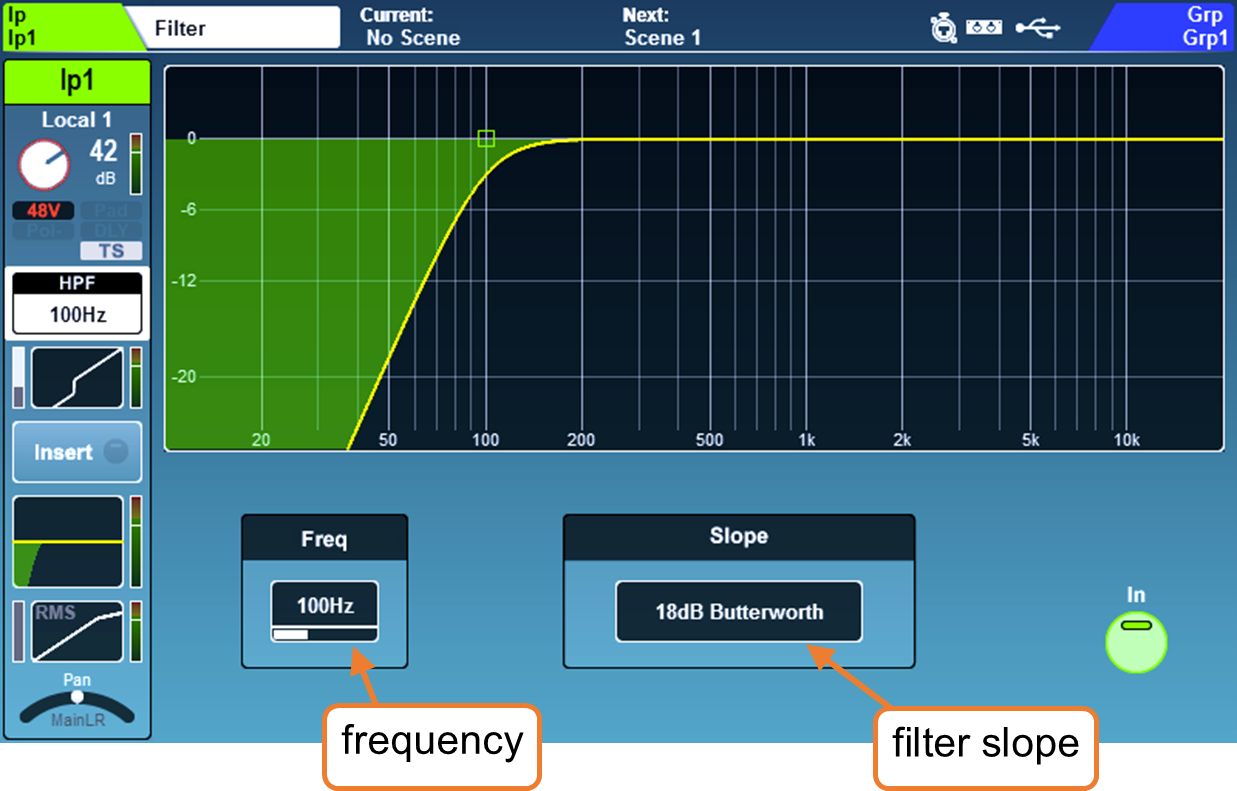

HPF (Canais de Entrada)
HPF –
Um Filtro Passa-Alta (HPF) está disponível em todos os canais de entrada e possui inclinação e frequência ajustáveis.
• Ative ou desative usando o botão na tela ou a tecla dedicada ‘In’ do HPF.
• Toque no valor da Frequência do HPF para selecioná-lo, então ajuste usando o botão rotativo da tela sensível ao toque, ou use o botão rotativo dedicado ‘Freq’ do HPF para afetar o canal de entrada selecionado.
• Toque no valor atual de ‘Slope’ para selecionar entre diferentes inclinações de filtro.
Frequência do HPF = 20Hz a 2kHz
Inclinação = 12dB, 18dB, 24dB (atenuação por oitava) Butterworth
ⓘ O HPF também é visível na tela de processamento PEQ para conveniência e pode ser armazenado e recuperado com as configurações de PEQ. Embora seja um processo separado em um ponto diferente do caminho do sinal, o HPF não contribui para a curva de resposta do PEQ.

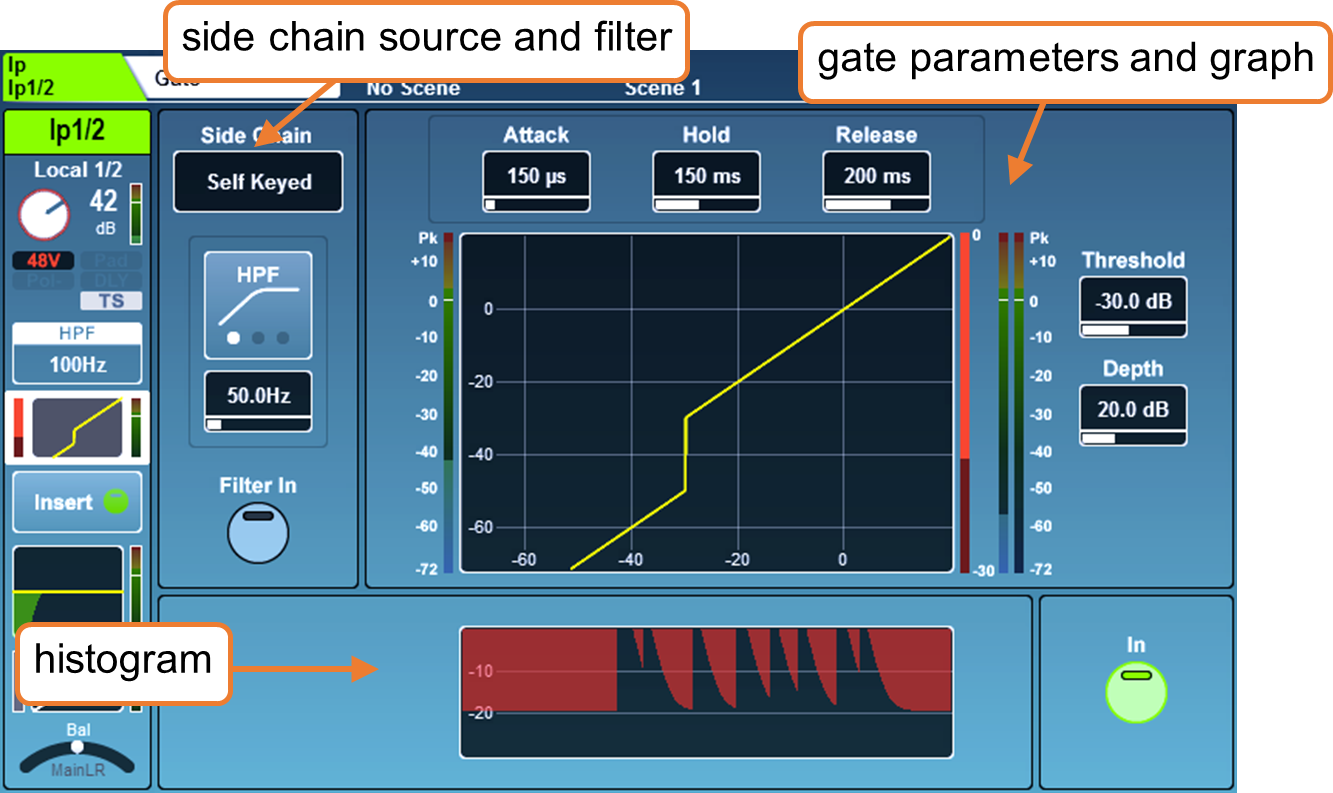

Gate (Canais de Entrada)
Ative ou desative o Gate usando o botão ‘In’ na tela ou a tecla física ‘In’ do Gate (à esquerda do botão rotativo dedicado ao threshold do Gate).
Side Chain –
• Selecione ‘Self Keyed’ ou side chain o gate a partir de outro canal.
ⓘ Ao usar outro canal como entrada side chain, o sinal é captado após todo o processamento do canal, pós atraso de milissegundos do canal.
• Toque no tipo de filtro para alternar entre os modos HPF/BPF/LPF. O botão ‘Filter In’ ativa o filtro.
• Toque no valor da frequência para selecioná-lo, então ajuste com o botão rotativo da tela sensível ao toque.
Frequência do HPF = 20Hz a 5kHz
Frequência do BPF = 120Hz a 10kHz
Frequência do LPF = 120Hz a 20kHz
Parâmetros e gráfico –
• O gráfico exibe entrada/threshold no eixo x e nível de saída no eixo y para dar uma representação visual das configurações do gate.
• O nível de entrada side chain é mostrado no medidor à esquerda do gráfico.
A ação do Gate (redução de sinal) de 0dB a -30dB é mostrada no medidor imediatamente à direita do gráfico. Quando o gate está ativado, este medidor fica vermelho, caso contrário, branco.
O nível pós-gate é mostrado à direita deste.
• Ajuste os parâmetros tocando para selecionar e depois usando o botão rotativo da tela sensível ao toque. O threshold do Gate também possui um botão rotativo dedicado.
Attack = 50µs a 300ms
Hold = 10ms a 5s
Release= 10ms a 1s
Threshold = -72dB a +18dB
Depth = 0dB a 60dB
Histograma –
O histograma mostra os últimos 12 segundos de atividade do gate, movendo-se da direita para a esquerda. Como no medidor de redução, quando o gate está ativado, a redução do nível (profundidade) é mostrada em vermelho, e quando desativado é mostrada em branco/cinza.

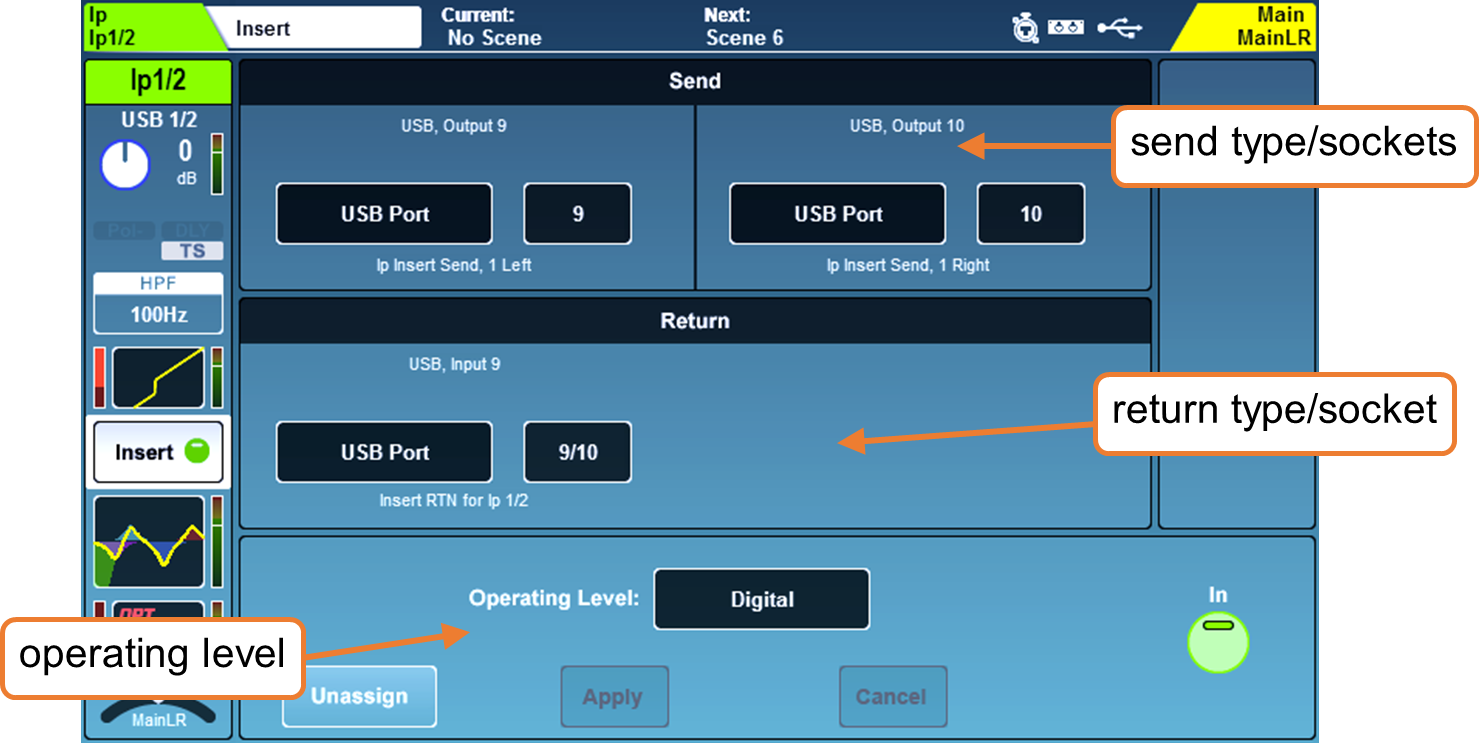

Insert
Os pontos de insert no SQ podem ser usados para rotear áudio para e de quaisquer tomadas I/O disponíveis, permitindo que processamento analógico ou digital seja inserido no canal.
Inserts também podem ser usados com os motores internos de FX. Veja a seção dos motores de FX para mais detalhes.
Send – Selecione o tipo de destino e o canal para o envio do insert.
Return – Selecione o tipo de fonte e o canal para o retorno do insert.
Tipos de Send/Return = Tomada Local, Tomada SLink, Porta USB, Porta IO, Unidade de FX
ⓘ Note que o envio e retorno do insert não é compensado por latência.
Nível operacional – Selecione entre opções de nível de linha para combinar com o tipo de insert.
Digital = Sem compensação, para uso com I/O digital.
Analógico = Para uso com equipamentos externos +4dBu.
-10 dBV = Para uso com equipamentos externos -10dBV.
• Ative ou desative o insert usando o botão ‘In’ na tela.
• Desatribua todas as tomadas de envio e retorno com o botão ‘Unassign’.
Quando o insert de um canal selecionado está atribuído e ativado ‘In’, o LED ‘Insert Active’ irá acender na superfície.
ⓘ As tomadas usadas pelos pontos de insert são identificadas como ‘em uso’ pela coloração do número da tomada na tela I/O.
ⓘ Se as tomadas foram configuradas e depois roteadas em outro lugar, o insert pode se tornar inválido. Neste estado, ‘Insert Invalid’ será exibido à direita da tela e o insert será desativado.

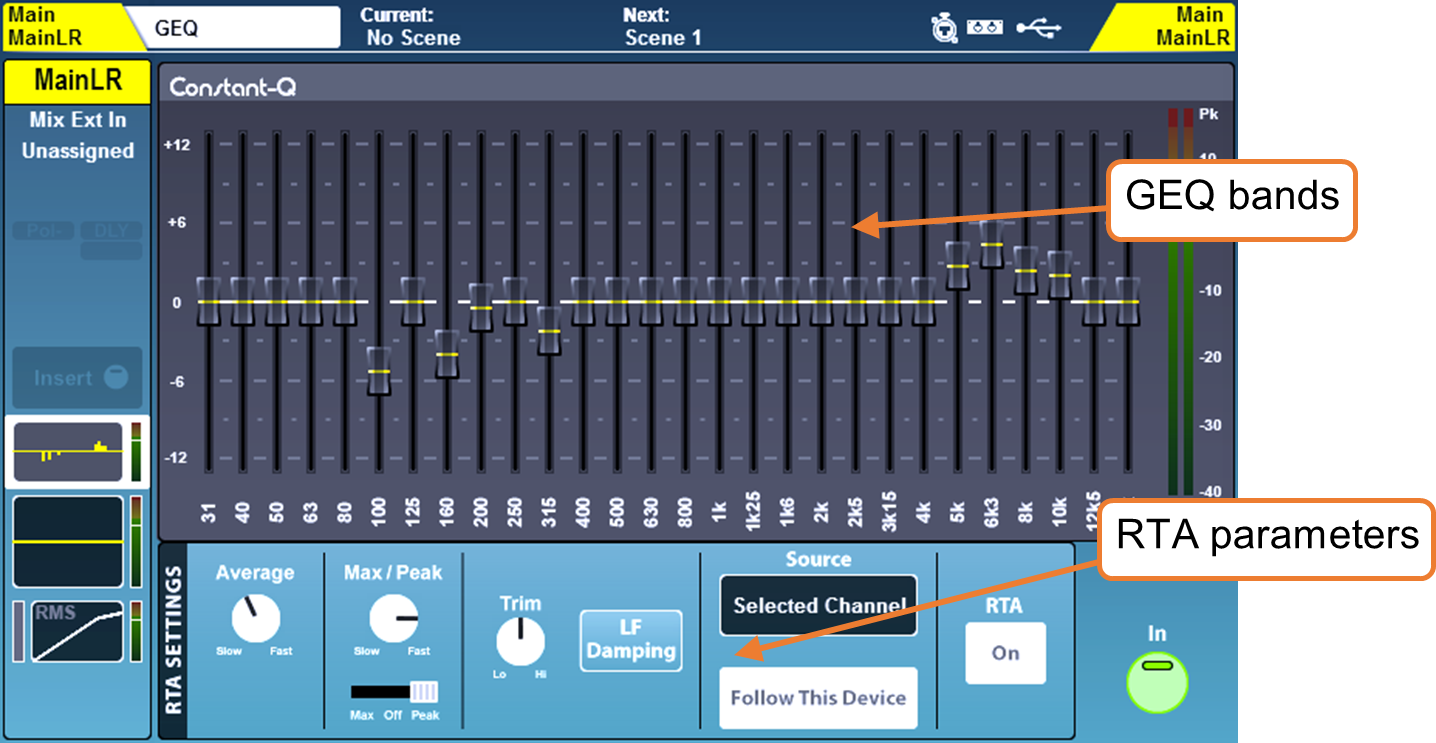

GEQ (Canais de Mixagem)
Todos os canais de mixagem possuem um equalizador gráfico estéreo de 28 bandas que pode ser ativado ou desativado usando o botão ‘In’ na tela.
Com um canal de mixagem selecionado e o GEQ ativo, o LED verde ‘In’ na seção GEQ (abaixo dos botões rotativos do PEQ) acenderá.
Para fazer ajustes, toque no fader na tela para cada banda e use o botão rotativo da tela sensível ao toque.
Frequências (Hz) = 31, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400,
500, 630, 800, 1k, 1.25k, 1.6k, 2k, 2.5k, 3.15k, 4k, 5k, 6.3k, 8k, 10k, 12.5k, 16k
Ganho = -12dB a +12dB
Largura de banda = 1/3rd oitava (constante)
Modo ‘Fader Flip’ –
O SQ pode exibir o GEQ nos faders, com cada tira de canal mostrando uma única banda de frequência para permitir ajustes rápidos e precisos.
• Pressionar a tecla ‘Fader Flip’ do GEQ mostra o equalizador gráfico para a mixagem selecionada nos faders, com uma banda de frequência em cada tira de fader. Pressionar a tecla ‘Fader Flip’ uma segunda vez no SQ-5 ou SQ-6 exibe o próximo conjunto de bandas de frequência, e uma terceira pressão sairá do modo.
ⓘ No modo ‘Fader Flip’, os medidores cromáticos de canal e indicadores de pico podem ser usados para mostrar níveis de RTA e frequência proeminente. Veja a seção RTA – GEQ ‘Fader Flip’ para detalhes completos.
RTA – O RTA exibe os níveis da fonte RTA para cada banda de frequência do GEQ.
Para informações completas sobre o GEQ RTA veja a seção RTA deste guia.
DEEP GEQ –
Junto com o GEQ ‘Constant-Q’, outros GEQs DEEP com características únicas podem ser adicionados ao SQ.
Uma vez adicionados ao SQ, estes podem ser usados no lugar do GEQ ‘Constant-Q’ em qualquer canal de mixagem.
ⓘ Informações sobre como adicionar modelos podem ser encontradas na seção Add-ons deste guia.
• Pressione a tecla ‘Library’ para ver a Biblioteca de GEQ.
• Diferentes modelos de GEQ podem ser recuperados da biblioteca ‘Factory’.
• Armazene e recupere presets de usuário do GEQ DEEP usando a biblioteca ‘User’.

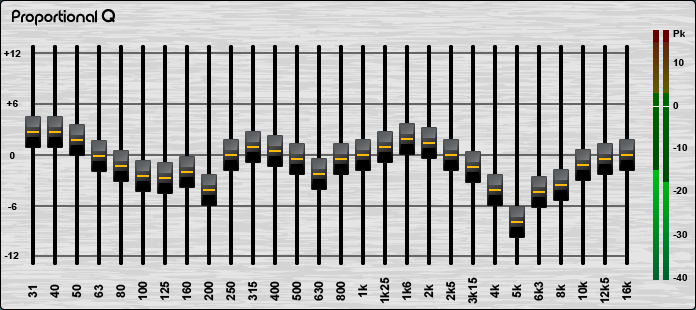

Proportional-Q –
Q largo suave que estreita progressivamente em direção aos valores máximos de corte ou ganho.

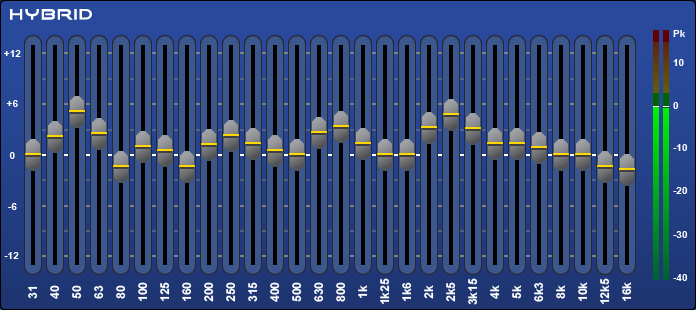

Hybrid GEQ –
Uma combinação dos units Proportional-Q e Constant-Q proporcionando aumentos suaves e cortes clínicos.

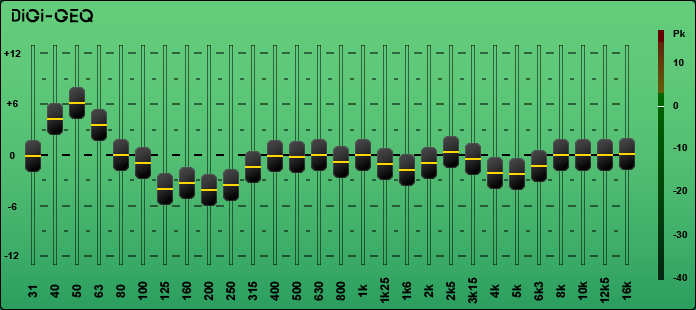

Digi GEQ –
Ganho e largura otimizados para minimizar a interação entre bandas de frequência.

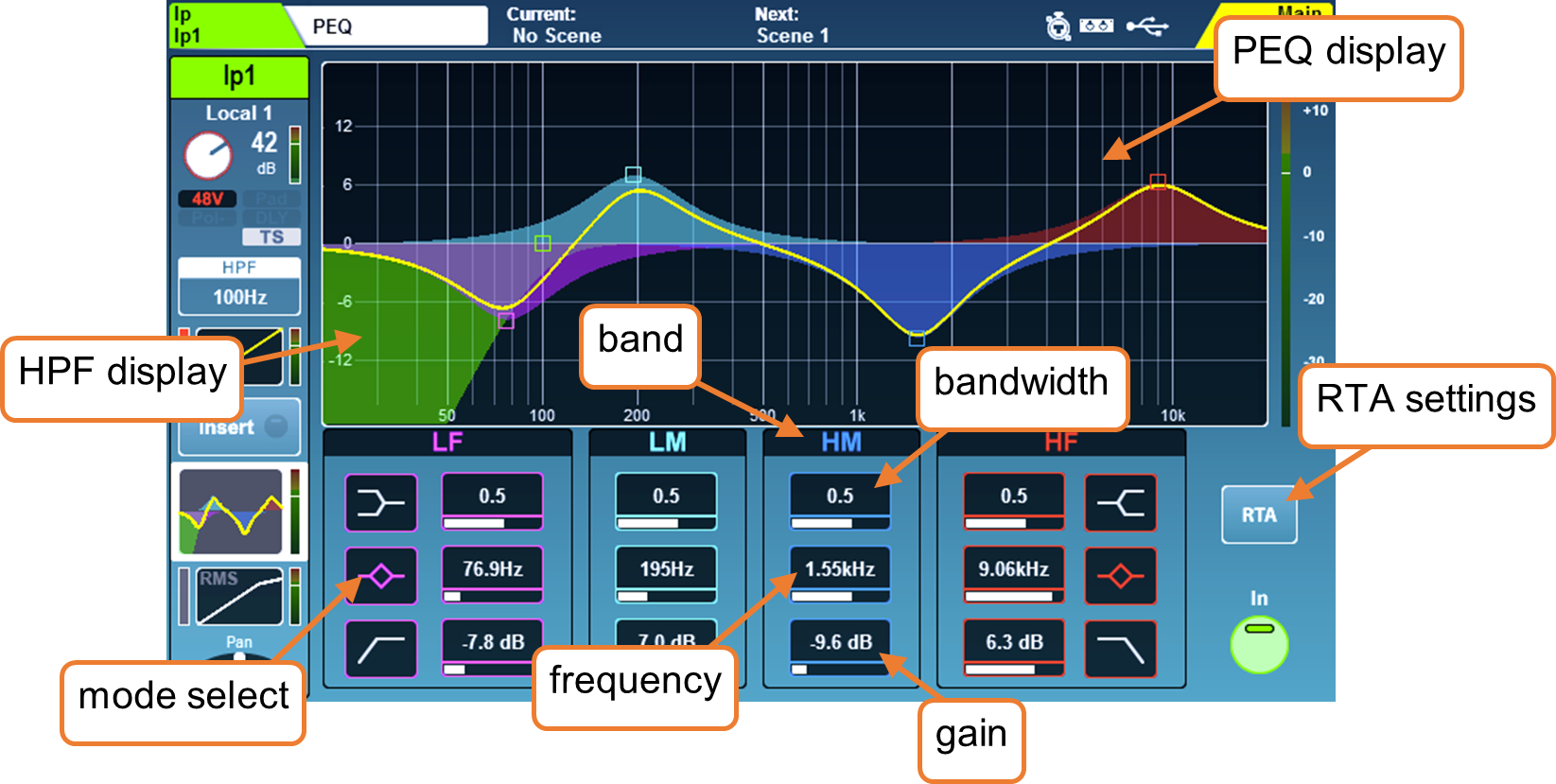

PEQ
O PEQ pode ser ativado ou desativado usando a tecla física ‘In’ na superfície ou com o botão ‘In’ na tela.
• As 4 bandas do equalizador paramétrico são rotuladas para corresponder à seção física de equalização na superfície.
• Para usar os controles físicos dedicados do equalizador, selecione uma banda e use os botões rotativos de ganho, largura de banda e frequência para ajustar. Para ajustar na tela, toque em um parâmetro e use o botão rotativo da tela sensível ao toque, ou toque e arraste pontos no gráfico.
ⓘ A banda de frequência selecionada na superfície pode ser configurada para seguir a seleção na tela em Preferências da Superfície.
• Toque no ícone relevante para alternar entre os modos shelf, sino e filtro para as bandas LF e HF.
• Quando o PEQ está ativo, o display gráfico é colorido brilhantemente; quando inativo, fica acinzentado.
Modo LF = Shelf, Sino, HPF
Modo HF = Shelf, Sino, LPF
Frequência (todos os modos) = 20Hz a 20kHz
Largura (paramétrico) = 1,5 oitava a 1/9th oitava
Ganho (paramétrico, shelf) = -15dB a +15dB
• Toque no botão ‘RTA’ para visualizar e ajustar as configurações da sobreposição RTA. Detalhes completos sobre o PEQ RTA estão na seção de Medição deste guia.

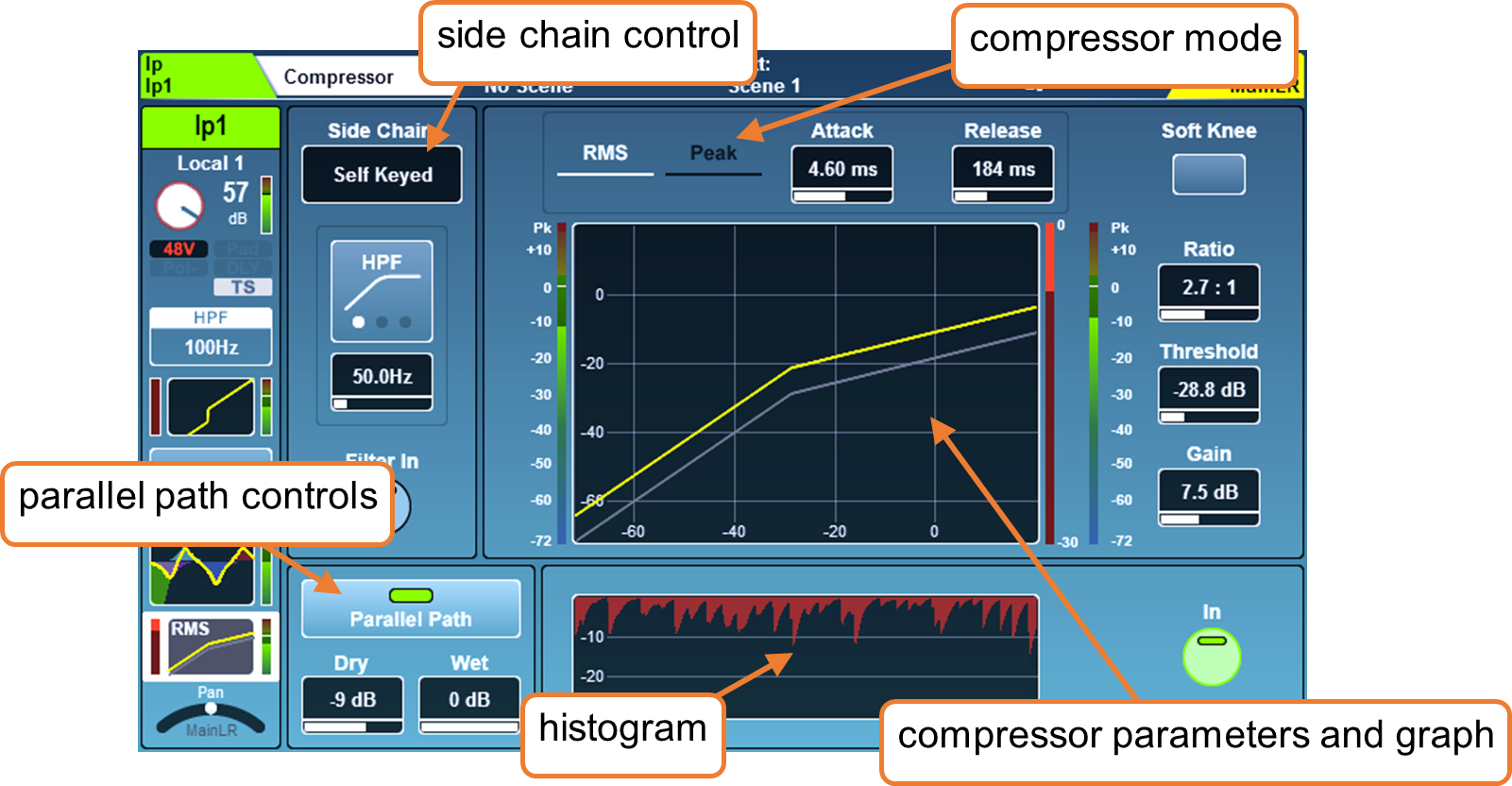

Compressor
Ative ou desative o Compressor usando o botão ‘In’ na tela ou a tecla física ‘In’ do Compressor (à esquerda do botão rotativo dedicado ao threshold do Compressor).
Side Chain –
• Selecione ‘Self Keyed’ ou side chain o compressor a partir de outro canal.
ⓘ Ao usar outro canal como entrada side chain, o sinal é captado após todo o processamento do canal, pós atraso de milissegundos do canal.
• Toque no tipo de filtro para alternar entre os modos HPF/BPF/LPF.
• Toque na frequência para selecionar, depois ajuste usando o botão rotativo da tela sensível ao toque.
Frequência do HPF = 20Hz a 5kHz
Frequência do BPF = 120Hz a 10kHz
Frequência do LPF = 120Hz a 20kHz
Modo do Compressor –
Existem dois modos de detecção no compressor padrão, RMS (médio) e Pico. Toque em qualquer modo para alternar entre eles. O modo ativo é exibido em branco.
Soft Knee –
Toque neste botão para ativar a configuração soft knee. Isso habilita uma razão variável que suaviza o comportamento da compressão em torno do threshold (isso também é exibido no gráfico).
Parâmetros –
• Ajuste os parâmetros tocando para selecionar e depois usando o botão rotativo da tela sensível ao toque.
Attack = 30µs a 300ms
Release= 50ms a 2s
Ratio = 1:1 (sem compressão) a Infinito (limitação)
Threshold = -46dB a +18dB
Ganho (make-up gain) = 0dB a +18dB
Gráfico –
• O gráfico exibe entrada/threshold no eixo x e nível de saída no eixo y para dar uma representação visual das configurações dos parâmetros.
• O nível de entrada side chain é mostrado no medidor à esquerda do gráfico.
• A compressão (redução de sinal) de 0dB a -30dB é mostrada no medidor imediatamente à direita do gráfico. Quando o compressor está ativado, este medidor fica vermelho, caso contrário, branco.
• O nível pós-compressor (saída) é mostrado à direita da redução de sinal.
Compressão Paralela –
Isso permite misturar o sinal comprimido com o sinal não comprimido. Devido ao núcleo XCVI, esses sinais são coerentes e nenhum efeito de filtragem em pente é introduzido.
• Toque no botão ‘Parallel Path’ para ativar ou desativar.
• Toque nos valores Dry/Wet e ajuste usando o botão rotativo da tela sensível ao toque.
Nível individual Dry/Wet = -infinito a 0dB
Histograma –
O histograma mostra os últimos 12 segundos de atividade do compressor, movendo-se da direita para a esquerda. Como no medidor de redução de nível, quando o compressor está ativado, a redução do nível (profundidade) é mostrada em vermelho, e quando desativado é mostrada em branco/cinza.
Modo Ducker –
‘Ducker Mode’ está disponível como uma opção na Biblioteca do Compressor. Este é um modo especial de compressor que reduz o nível do canal baseado no sinal de outro canal (usando a entrada side chain). O ducking é comumente usado em um canal de música ambiente com o side chain alimentado por um microfone de anúncio.

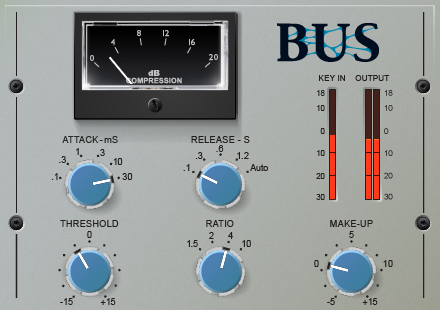

DEEP Compressors – Add-ons opcionais, modelados em unidades clássicas de hardware com características tonais e comportamentais únicas.
Uma vez que os modelos de compressor DEEP tenham sido adicionados a um SQ, eles podem ser usados no lugar do compressor RMS/Pico em qualquer canal de entrada ou mixagem.
ⓘ Informações sobre como adicionar modelos podem ser encontradas na seção Add-ons deste guia.
• Pressione a tecla ‘Library’ para ver a Biblioteca de Compressor.
• Diferentes modelos de compressor podem ser recuperados da biblioteca ‘Factory’.

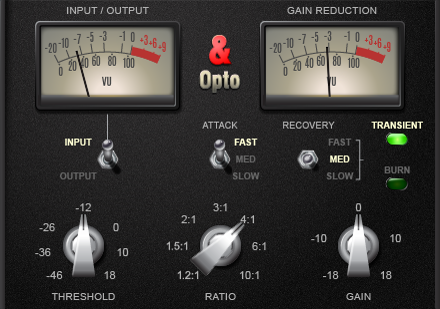

Opto –
As melhores características de uma variedade de compressores ópticos combinadas em uma unidade com som suave.

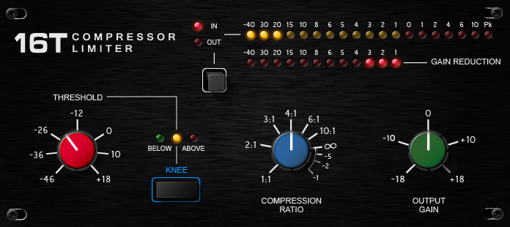

16T –
Compressor RMS baseado em VCA apertado e impactante, com redução de ganho de som natural.

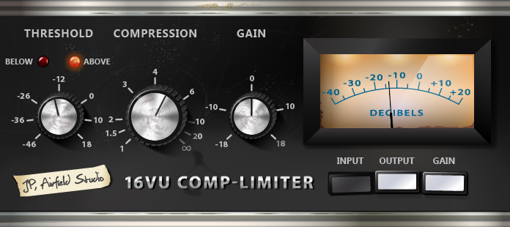

16VU –
O clássico compressor RMS baseado em VCA. Melhora musicalmente as frequências baixas e médias quando acionado.

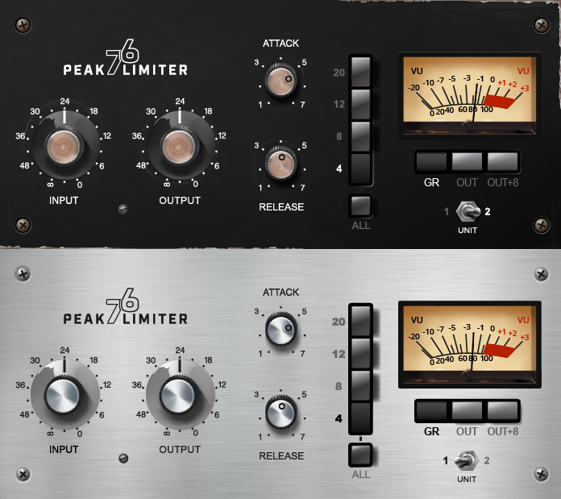

Peak Limiter 76 –
Duas versões do renomado amplificador de nivelamento FET. Uma vintage, outra mais moderna, ambas com modo all-button.

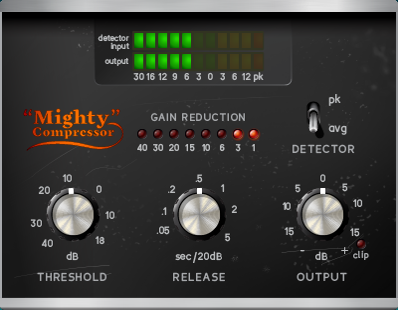

Mighty –
Compressor com matriz de transistores que apresenta um som de ataque único. Capaz de redução massiva de ganho com baixa distorção.

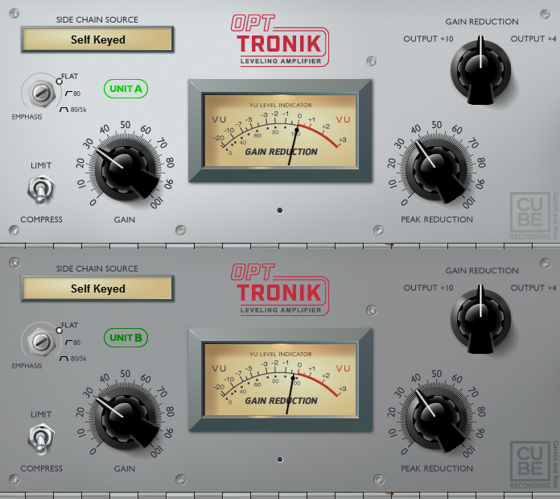

OptTronik –
Duas versões do lendário amplificador de nivelamento eletro-óptico. Compressão suave e musical.
Bus –
O compressor VCA mais conhecido para coesão sonora de mixagens e material programado.
