Panoramica dello Schermo di Elaborazione

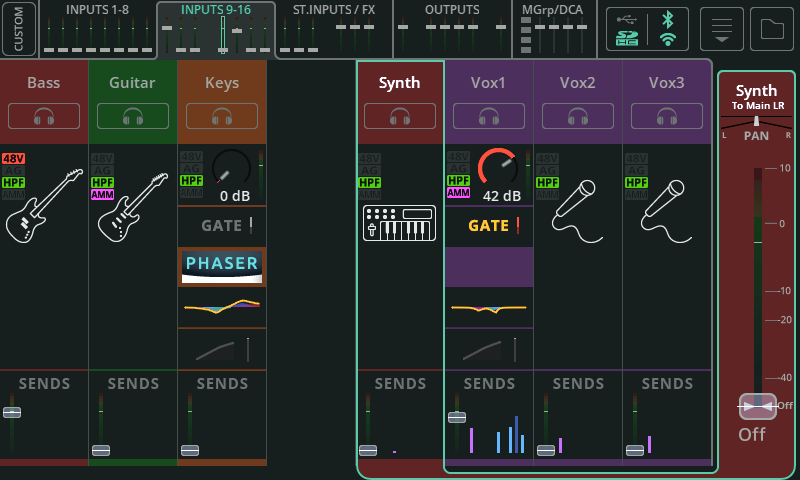

La vista banca mostra una delle cinque banche alla volta, ognuna con un massimo di otto canali di ingresso, FX o uscita, oltre ai Gruppi Mute e DCA. Passa tra le banche usando le schede con mini fader e meter in alto (quando si utilizza un touchscreen CQ-12T o CQ-18T) o in basso a sinistra (quando si usa l’app CQ-MixPad).
Passa al Livello Personalizzato, con quattro banche personalizzate, usando il pulsante CUSTOM in alto a sinistra dello schermo. Il Livello Personalizzato si configura nella schermata CONFIG / CONTROL & NETWORK / Custom Layer.
Le schede banca mostrano una versione mini del fader principale per ogni canale. Ogni canale di ingresso invia al Main LR, al livello di invio Overall FX o ai livelli di uscita complessivi. Se un canale è disattivato (mute), il cappuccio del fader è colorato di rosso. Se l’ascolto (Listen) è attivo su un canale, il cappuccio del fader è colorato di giallo.
In alto sullo schermo sono visualizzate anche le indicazioni di archiviazione USB e scheda SD connessa, Bluetooth acceso/spento, Wi-Fi acceso/spento (CQ-18T, CQ-20B).
In alto a destra dello schermo ci sono i menu Copia, Incolla, Reset, Quick Fire e Converti e il pulsante Libreria.
Navigazione
Tocca un canale per selezionarlo e mostrare il suo fader principale sul lato destro.
ⓘ La selezione di un canale viene mantenuta attraverso le schermate CONFIG, PROCESSING e FADER.
Tocca qualsiasi blocco di elaborazione o di invii del canale selezionato per visualizzare l’elaborazione in dettaglio e apportare modifiche.
Quando si visualizza l’elaborazione in dettaglio, i blocchi di elaborazione del canale si spostano a destra, al posto del fader del canale nella vista banca. È quindi possibile navigare rapidamente selezionando diversi blocchi di elaborazione a destra e selezionando canali diversi in alto.
ⓘ Toccando un’unità FX inserita su un canale si passa allo schermo FX per effettuare eventuali regolazioni.
INGRESSI (vista banca)
Quick Channel e differenze con Complete Channel
Un Quick Channel mostra l’icona Quick Channel per il Quick Channel in uso.
Un Complete Channel è mostrato come blocchi di elaborazione separati con il percorso del segnale che scorre dall’alto verso il basso, così ad esempio il segnale passerà attraverso la porta (gate) prima di passare al PEQ. Ognuno di questi blocchi mostra informazioni utili come se la porta è aperta o se la compressione è attiva. Se un blocco di elaborazione è disattivato, sarà mostrato senza colore.
Invii
In fondo a ogni canale di ingresso c’è la sezione SENDS che mostra il livello di invio al Main LR con meter e fader (come nelle schede banca in alto). Mostra anche i livelli di invio alle unità FX e alle Uscite 1-6.
INGRESSO / Quick Channels
CQ include Quick Channels per una varietà di sorgenti audio comuni che offrono un modo rapido e semplice per regolare più parametri di elaborazione del canale con pochi controlli. Questo permette di realizzare il mix molto più velocemente rispetto ai controlli convenzionali e, se è necessario un controllo maggiore, i Quick Channel possono essere convertiti in Complete Channel in qualsiasi momento.
Per usare un Quick Channel:
- Richiamalo dalla scheda Quick della libreria canali, disponibile sia dalla schermata CONFIG / INPUTS, sia nella vista banca PROCESSING / INPUTS.
- Seleziona uno strumento o uno stile (dove disponibile) per ottenere il punto di partenza perfetto.
- Regola i controlli.
- Fatto!

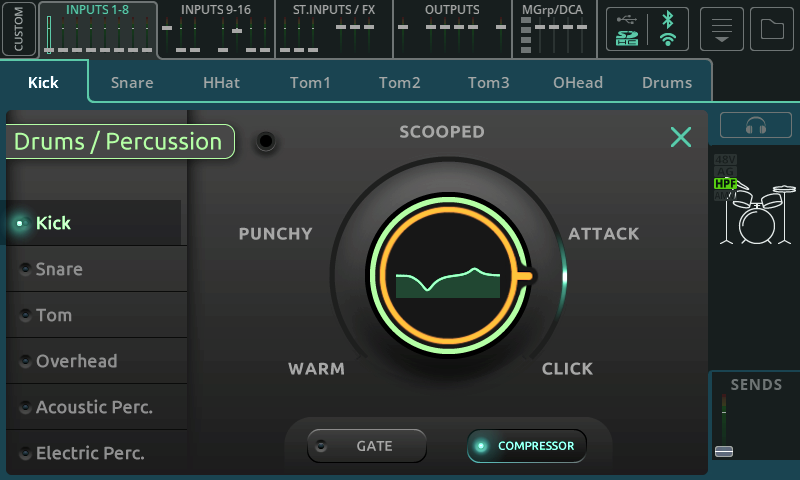

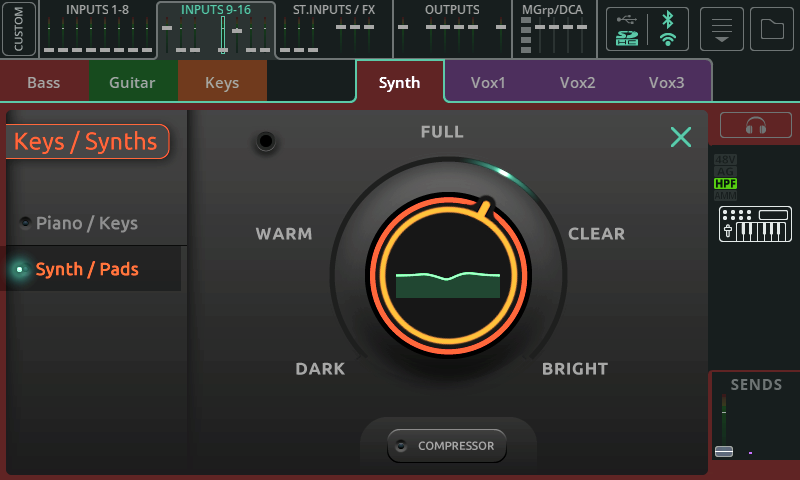

Esempio di Quick Channel per Batteria/Percussioni
Un Quick Channel ‘a una manopola’ ha tipi di strumenti o sorgenti sul lato sinistro.
Seleziona una delle opzioni a sinistra, poi tocca la grande manopola principale e usa la rotella touchscreen (CQ-12T, CQ-18T) o tocca e trascina (CQ-MixPad) per regolare a piacere.
Attiva o disattiva Gate, Compressore o Limitatore usando i pulsanti in basso.
ⓘ Usa il pulsante Listen sopra l’icona del Quick Channel a destra per ascoltare solo questo ingresso nelle cuffie.

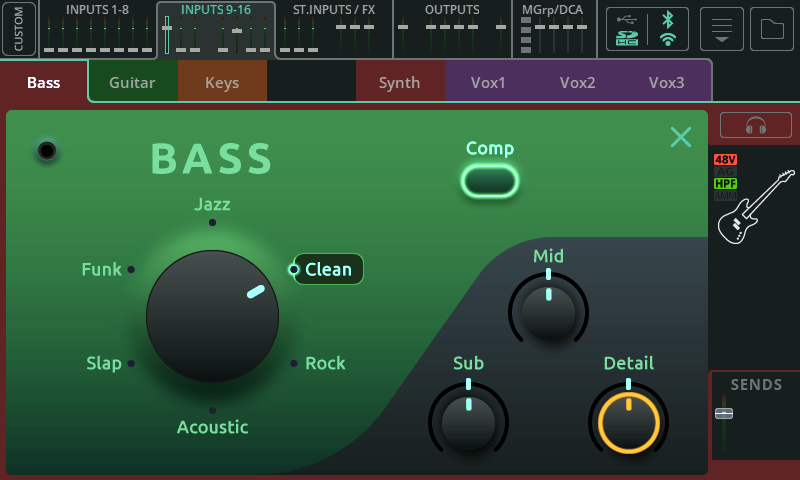

Esempio di Quick Channel per Basso
Un Quick Channel ‘a tre manopole’ ha stili o tipi su una manopola di selezione.
Seleziona una delle opzioni sulla manopola girandola o toccando direttamente l’opzione desiderata.
Usa i tre controlli in basso a destra per fare le regolazioni.
ⓘ Nota che quando uno stile è selezionato e questi controlli sono nella posizione centrale (alle 12), l’elaborazione non è piatta.
Attiva o disattiva le opzioni di elaborazione usando i pulsanti in alto.
ⓘ Usa il pulsante Listen sopra l’icona del Quick Channel a destra per ascoltare solo questo ingresso nelle cuffie.

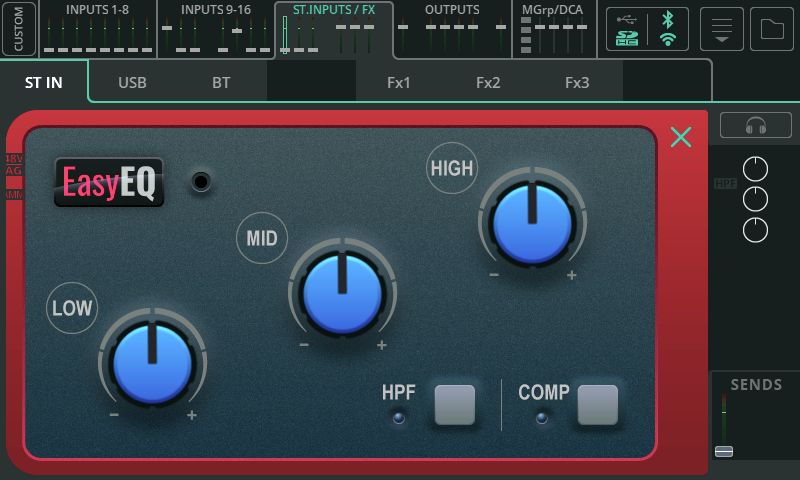

Esempio di Quick Channel EasyEQ
L’EasyEQ è un Quick Channel unico che è in realtà un modello del MusiQ presente nella gamma di mixer analogici Allen & Heath ZED, con il vantaggio aggiunto di un compressore.
Low – Taglia o aumenta le frequenze basse.
Mid – Taglia o aumenta le frequenze medie.
High – Taglia o aumenta le frequenze alte.
HPF – Attiva o disattiva il filtro passa alto
Comp – Attiva o disattiva la compressione.

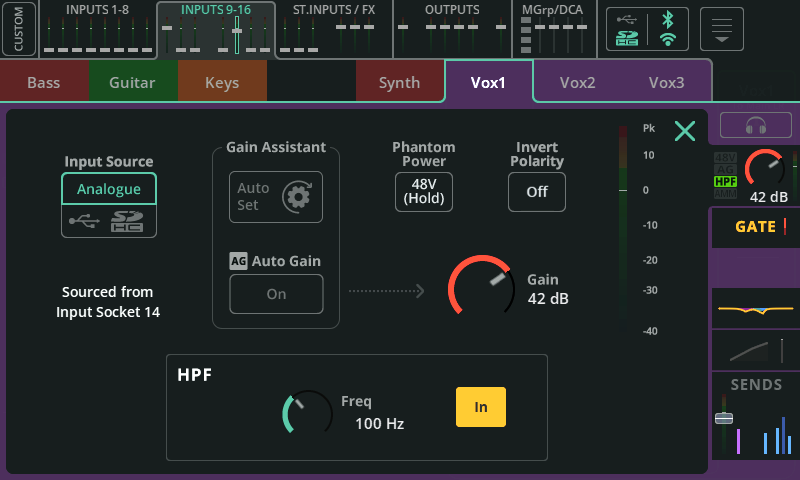

INGRESSO / Preamp
Sorgente di Ingresso – Seleziona Analogue per prelevare il canale dalle prese analogiche o seleziona USB/SD per prelevare da drive USB o scheda SD.
La sorgente corrente per questo canale di ingresso è mostrata sotto.
ⓘ Quando si riproduce audio multitraccia dalla schermata HOME / RECORD / Multitrack la sorgente sarà la scheda SD, altrimenti sarà USB-B.
Gain Assistant – Tocca Auto Set e genera rumore nel microfono o con lo strumento/dispositivo collegato per impostare automaticamente il guadagno del preamplificatore basato sul livello del segnale ricevuto all’ingresso. Attiva Auto Gain per ridurre automaticamente il guadagno del preamplificatore ed evitare il clipping se vengono rilevati livelli elevati.
Phantom Power – Tocca e tieni premuto per attivare +48V sull’ingresso XLR (necessario per microfoni a condensatore e DI box attivi).
ⓘ La Phantom Power è fornita solo tramite connessione XLR. Non viene inviata alla presa ¼” TRS del connettore Combi.
Inverti Polarità – Invertilo la polarità del segnale. Spesso usato quando si usano più microfoni sulla stessa sorgente (es. parte superiore e inferiore del rullante)
Gain – Regola manualmente il guadagno per il segnale in ingresso.
Trim – Regolazione digitale del livello, disponibile sugli ingressi di linea stereo e quando la sorgente di ingresso è impostata su digitale (USB/SD).
ⓘ Gain Assistant, Gain e Phantom Power sono disponibili solo sulle sorgenti di ingresso analogiche.
Livello – Mostra il livello post-preamplificatore (pre-elaborazione) in ingresso.
HPF
Il filtro passa alto lascia passare l’audio sopra una frequenza impostata mentre attenua le frequenze più basse. È comunemente usato dove le frequenze basse sono indesiderate (es. rumore di manipolazione microfono, rumore del traffico o ronzio di fondo basso) o quando non aggiunge nulla al mix (es. su sorgenti prevalentemente medie o alte come voce, chitarra o piatti).
Freq – Regola la frequenza del filtro passa alto. Quando HPF è attivo, tutte le frequenze sopra questa impostazione passeranno mentre quelle sotto saranno attenuate.
In/Out – Attiva o disattiva il filtro HPF.
INGRESSO / Gate

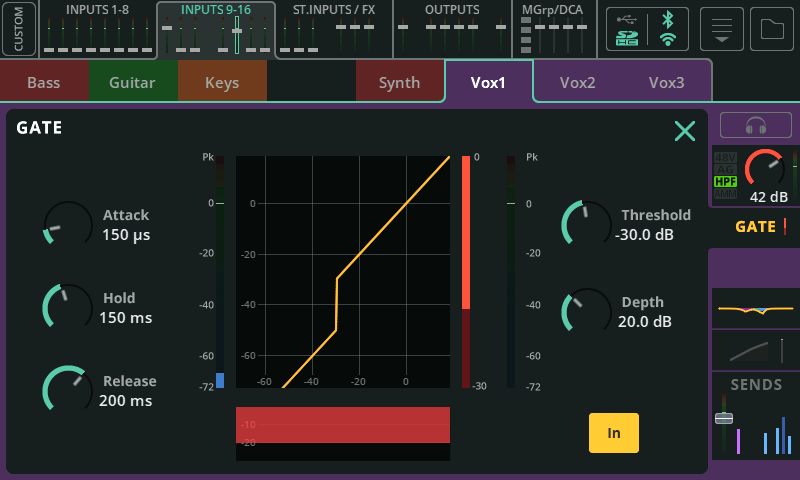

Un Gate lascia passare il segnale desiderato e attenua il segnale indesiderato. Ha molti usi, incluso rimuovere il ronzio da uno strumento inattivo o evitare di sentire il rullante attraverso un microfono del tom quando viene suonato solo il rullante.
Attack – Regola il tempo che impiega il Gate ad aprirsi una volta che il segnale ha raggiunto la soglia.
Hold – Regola il tempo che il Gate rimane aperto dopo che il segnale è sceso sotto la soglia.
Release – Regola il tempo che impiega il Gate a chiudersi completamente una volta che il segnale è sceso sotto la soglia e il tempo di hold è scaduto.
Threshold – Regola il livello al quale il Gate si attiva per aprirsi.
Depth – Regola la quantità di riduzione del segnale quando il gate è completamente chiuso.
In/Out – Attiva o disattiva il Gate.
INGRESSO / PEQ

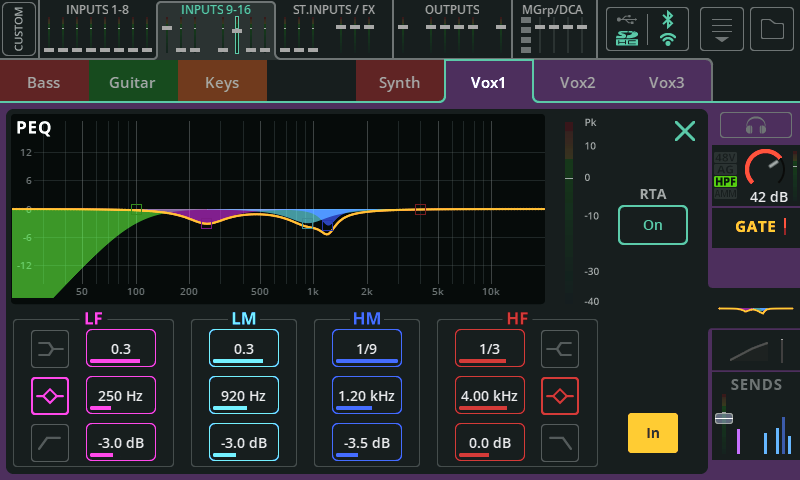

L’equalizzatore parametrico a 4 bande permette di regolare il tono del segnale tagliando o aumentando intorno a diverse frequenze.
Tipo – Le bande LF e HF includono opzioni per Shelf, Bell o HPF/LPF.
Larghezza – Regola quanto le frequenze intorno alla frequenza centrale sono influenzate.
Frequenza – Seleziona la frequenza centrale da regolare.
Gain – Taglia o aumenta la frequenza centrale selezionata fino a +/- 15dB.
RTA – Visualizza l’analizzatore in tempo reale dietro il PEQ.
In/Out – Attiva o disattiva il PEQ.
INGRESSO / Compressore

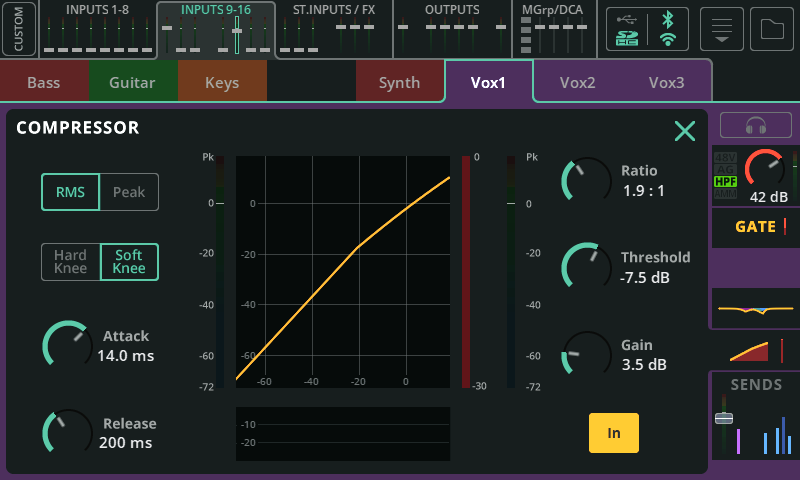

Un compressore viene usato per controllare e ridurre la gamma dinamica del segnale.
RMS/Peak – La compressione è attivata dal livello RMS (media breve) o Peak (istantaneo) del segnale.
Hard/Soft Knee – Con un ginocchio duro, la compressione inizia solo quando si raggiunge la soglia. Con un ginocchio morbido, la compressione inizia prima ma in modo più graduale.
Attack – Regola il tempo che impiega la compressione a entrare in azione una volta raggiunta la soglia. Imposta un tempo più lungo per lasciare passare i transienti e comprimere solo il corpo del suono, un tempo più breve per appiattire il segnale e domare i picchi.
Release – Regola il tempo che impiega il compressore a smettere di comprimere dopo che il segnale è sceso sotto la soglia.
Ratio – Il rapporto tra segnale in ingresso e segnale compresso quando la compressione è attiva. Es. impostato a 3:1, ogni aumento di 3dB in ingresso si traduce in un aumento di 1dB in uscita.
Threshold – Regola il livello di ingresso a cui la compressione sarà attiva.
Gain – Usa per compensare l’attenuazione risultante del segnale.
In/Out – Attiva o disattiva il compressore.
INGRESSO / Invii

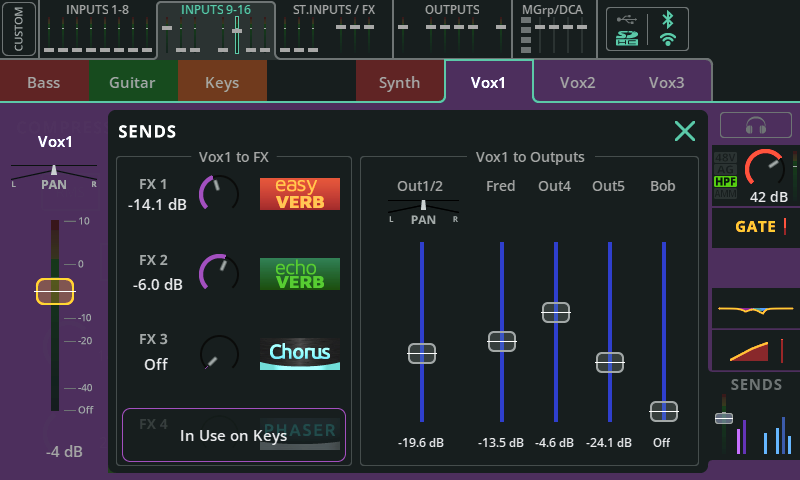

La sezione SENDS mostra tutti i livelli di invio da un canale di ingresso o FX a tutte le possibili destinazioni.
Ingresso a Main LR / Pan – Regola il livello di invio e la posizione stereo del canale selezionato verso Main LR. Questo è anche il fader mostrato nelle schede banca in alto nelle schermate PROCESSING e FADER, nella vista banca con il canale selezionato, e nella schermata FADER quando Invii a è impostato su Main LR.
Ingresso a FX – Regola il livello di invio dal canale alle unità FX condivise.
ⓘ Gli invii alle FX condivise sono Post Fader e sono influenzati dal livello del fader Ingresso a Main LR così come da eventuali regolazioni DCA del livello.
Ingresso a Uscite / Pan – Regola il livello di invio dal canale alle Uscite.
ⓘ Gli invii alle Uscite possono essere impostati Pre Fader o Post Fader nella schermata CONFIG / OUTPUTS.
ⓘ Il pan appare quando le uscite sono collegate in stereo e può essere regolato quando Segui Pan Main LR è impostato su ‘Off’ nella schermata CONFIG / OUTPUTS.

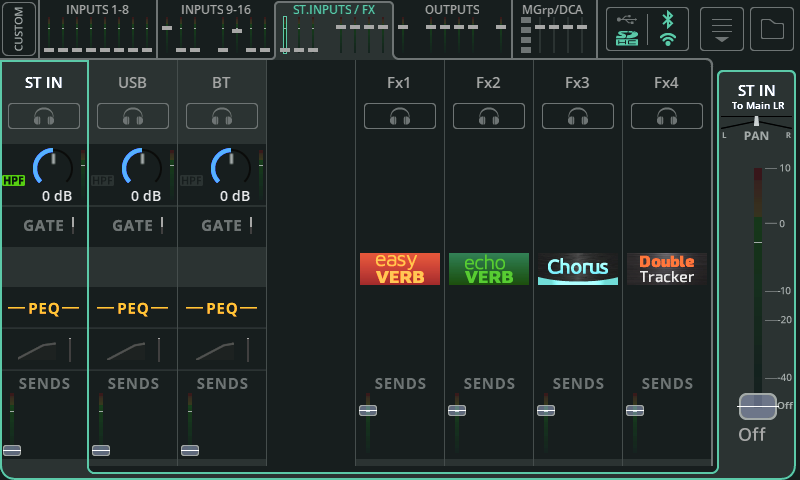

INGRESSI ST. / FX (vista banca)
Questa banca include tre (CQ-12T, CQ-18T) o quattro (CQ-20B) ingressi stereo. Questi sono canali stereo dedicati per
- Ingressi di linea stereo
- Canale stereo USB, che può essere usato come ritorno da un DAW o per la riproduzione di audio stereo da archivi USB
- Ingresso audio Bluetooth
Funzionano allo stesso modo di tutti gli altri canali di ingresso e hanno tutte le stesse opzioni di elaborazione disponibili.
In questa banca ci sono anche fino a due (CQ-12T) o quattro (CQ-18T, CQ-20B) canali stereo FX.
Usa la sezione SENDS su questi canali per scegliere dove inviare il segnale bagnato/effettato dall’unità FX. Per esempio, per sentire il riverbero in un monitor, o per concatenare un’unità FX in un’altra.

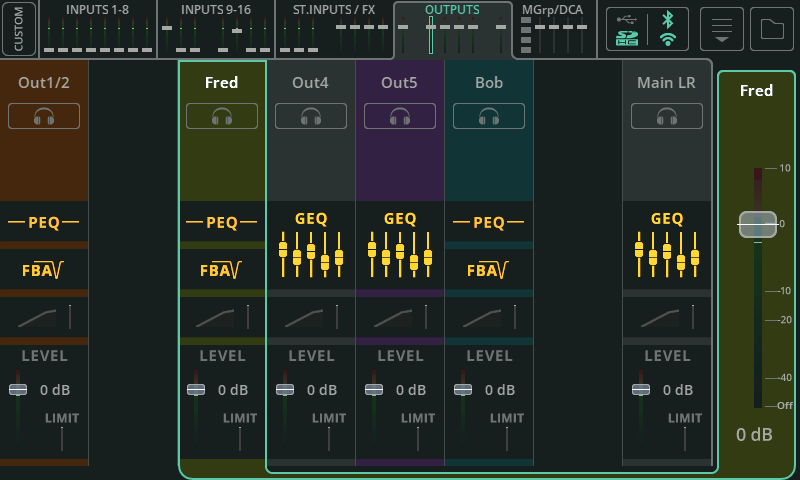

USCITE (vista banca)
La banca Uscite include le sei uscite e i canali di elaborazione Main LR.
L’elaborazione delle uscite è leggermente diversa da quella degli ingressi e dipende anche dal tipo di EQ impostato per uscita nella schermata CONFIG / OUTPUTS.
Come per l’elaborazione ingressi, il flusso del segnale va dall’alto verso il basso e toccando qualsiasi uscita questa viene selezionata e mostra il suo fader principale (livello uscita) sul lato destro.

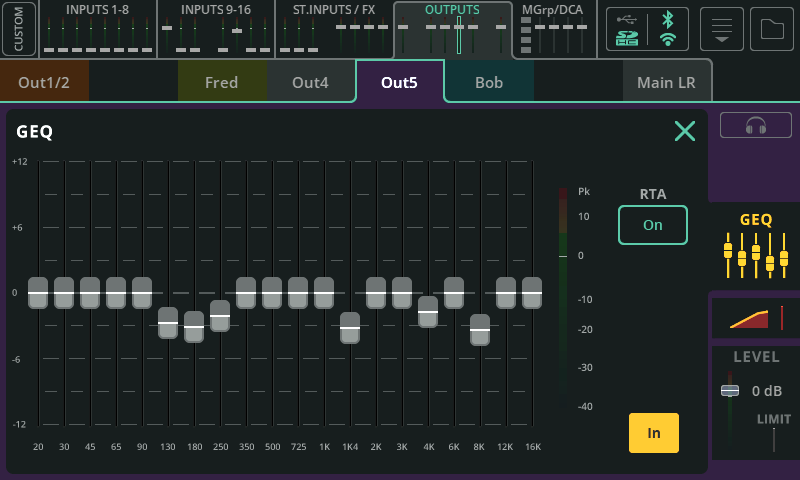

USCITA / GEQ
Un GEQ viene usato per tagliare o aumentare specifiche frequenze nel segnale.
Fader – Tocca e trascina o seleziona una banda e usa la rotella touchscreen (CQ-12T, CQ-18T) per tagliare o aumentare fino a 12dB.
RTA – Attiva questa opzione per vedere un analizzatore in tempo reale sul GEQ.
In/Out – Attiva o disattiva il GEQ.
USCITA / PEQ

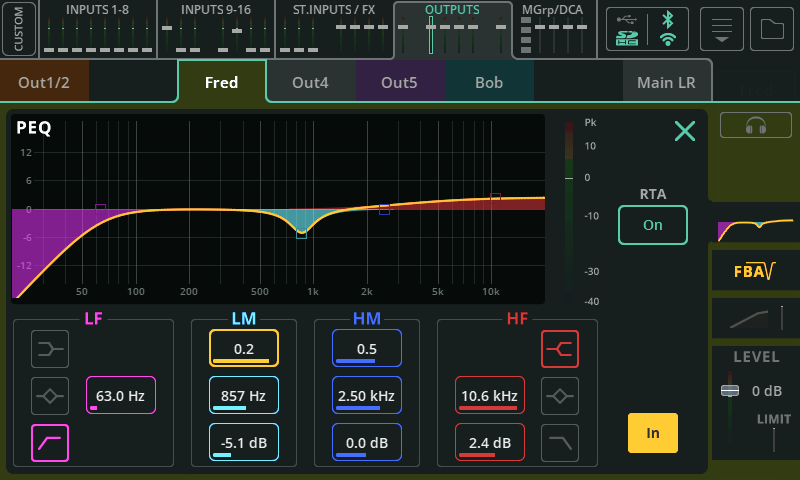

L’equalizzatore parametrico a 4 bande permette di regolare il tono del segnale tagliando o aumentando intorno a diverse frequenze.
Tipo – Le bande LF e HF includono opzioni per Shelf, Bell o HPF/LPF.
Larghezza – Regola quanto le frequenze intorno alla frequenza centrale sono influenzate.
Frequenza – Seleziona la frequenza centrale da regolare.
Gain – Taglia o aumenta la frequenza centrale selezionata fino a +/- 15dB
RTA – Visualizza l’analizzatore in tempo reale dietro il PEQ.
In/Out – Attiva o disattiva il PEQ.

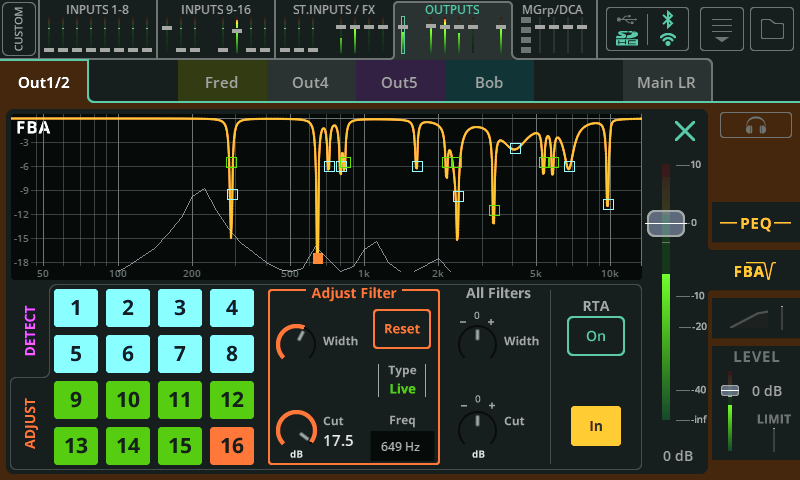

USCITA / FBA
Rilevamento

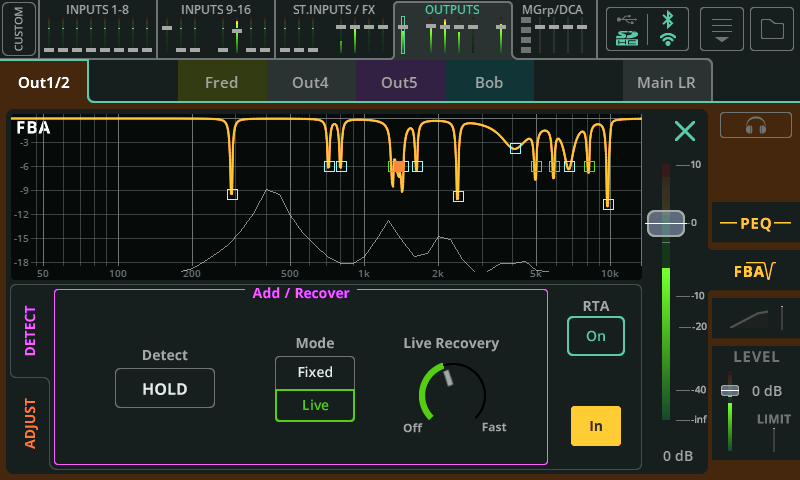

Il Feedback Assistant rileva il feedback e applica filtri stretti per prevenirlo.
Detect – Disabilita la casella ‘HOLD’ per iniziare a rilevare le frequenze di feedback; abilita la casella ‘HOLD’ per mettere in pausa il rilevamento delle frequenze di feedback.
Modalità – Seleziona se il prossimo filtro da aggiungere (quando viene rilevato feedback) sarà in modalità Fissa o Live.
Recupero Live – Regola la velocità con cui i filtri Live si stanno attualmente recuperando. Può essere impostato su ‘Off’ per congelare temporaneamente i filtri live.
RTA – Attiva questa opzione per vedere un analizzatore in tempo reale nel grafico FBA.
In/Out – Seleziona per attivare o disattivare il Feedback Assistant.
Regolazione
Ogni casella a sinistra rappresenta uno dei 16 filtri totali.
Blu – Filtri in modalità Fissa.
Verde – Filtri in modalità Live.
Arancione – Filtro attualmente selezionato.
Tocca una casella o un punto sul grafico per selezionare un filtro da regolare.
Regola Filtro – Effettua regolazioni di larghezza e taglio sul filtro selezionato. Seleziona ‘Reset’ per rimuovere il filtro e renderlo disponibile per l’uso dal rilevatore.
Tutti i filtri – Regola larghezza e taglio per tutti i filtri attivi contemporaneamente.
ⓘ Per resettare tutti i filtri, usa l’opzione reset dal menu a tendina in alto a destra dello schermo.
Modalità filtro
I filtri fissi rimangono in posizione finché non vengono eliminati manualmente, il FBA viene completamente resettato o se il Feedback Assistant li ‘ruba’. Fino a 12 dei 16 filtri possono essere in modalità Fissa, lasciando sempre 4 disponibili per la modalità Live.
I filtri live si recuperano nel tempo e una volta completamente recuperati, tornano a essere filtri inutilizzati. Possono essere eliminati singolarmente o con un reset completo del FBA. Tutti i 16 filtri possono essere usati in modalità Live.
Riutilizzo automatico dei filtri
Quando tutti i filtri sono già in uso, ma viene rilevata una nuova frequenza di feedback, il Feedback Assistant può riutilizzare o ‘rubare’ un filtro esistente, usando una logica per decidere il miglior risultato possibile, cioè la minor quantità di feedback.
Nota che i filtri in modalità Live possono rubare solo altri filtri già in modalità live e i filtri in modalità Fissa possono rubare qualsiasi filtro.
All’accensione
Ogni volta che il CQ si avvia, tutte le istanze del Feedback Assistant sono impostate in uno stato ‘pre-show’. I filtri fissi, l’impostazione Live Recovery, le impostazioni ‘Tutti i filtri’ e lo stato In/Out sono ricordati dall’ultimo spegnimento. I filtri Live saranno stati rimossi. Detect Hold è attivo. La modalità è impostata su ‘Fixed’.
Copia/Incolla
Copiare e incollare include tutti i filtri e le impostazioni (es. Live Recovery). Questo significa che incollando su un’altra uscita (o sulla stessa uscita), lo stato del FBA sarà esattamente lo stesso.
Salva/Richiama
Quando si usa la Libreria FBA, i filtri Live non vengono salvati né richiamati. Tutti i filtri fissi, l’impostazione Live Recovery, le impostazioni ‘Tutti i filtri’ e lo stato In/Out sono salvati e possono essere richiamati.
Scene changes
I cambiamenti di Scene non influenzano direttamente le impostazioni del Feedback Assistant, ma di solito modificano livelli ed elaborazioni che possono influenzare quali frequenze sono più propense a generare feedback.
USCITA / Compressore

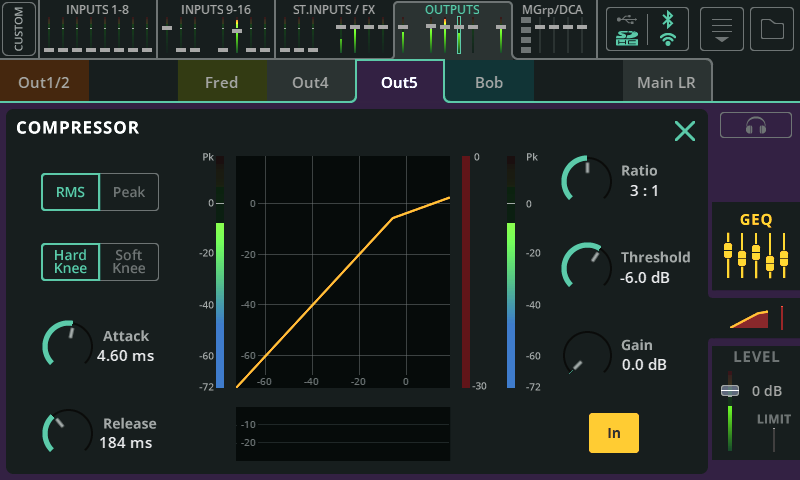

Un compressore viene usato per controllare e ridurre la gamma dinamica del segnale.
RMS/Peak – La compressione è attivata dal livello RMS (media breve) o Peak (istantaneo) del segnale.
Hard/Soft Knee – Con un ginocchio duro, la compressione inizia solo quando si raggiunge la soglia. Con un ginocchio morbido, la compressione inizia prima ma in modo più graduale.
Attack – Regola il tempo che impiega la compressione a entrare in azione una volta raggiunta la soglia. Imposta un tempo più lungo per lasciare passare i transienti e comprimere solo il corpo del suono, un tempo più breve per appiattire il segnale e domare i picchi.
Release – Regola il tempo che impiega il compressore a smettere di comprimere dopo che il segnale è sceso sotto la soglia.
Ratio – Il rapporto tra segnale in ingresso e segnale compresso quando la compressione è attiva. Es. impostato a 3:1, ogni aumento di 3dB in ingresso si traduce in un aumento di 1dB in uscita.
Threshold – Regola il livello di ingresso a cui la compressione sarà attiva.
Gain – Usa per compensare l’attenuazione risultante del segnale.
In/Out – Attiva o disattiva il compressore.
USCITA / LIVELLO e LIMITATORE

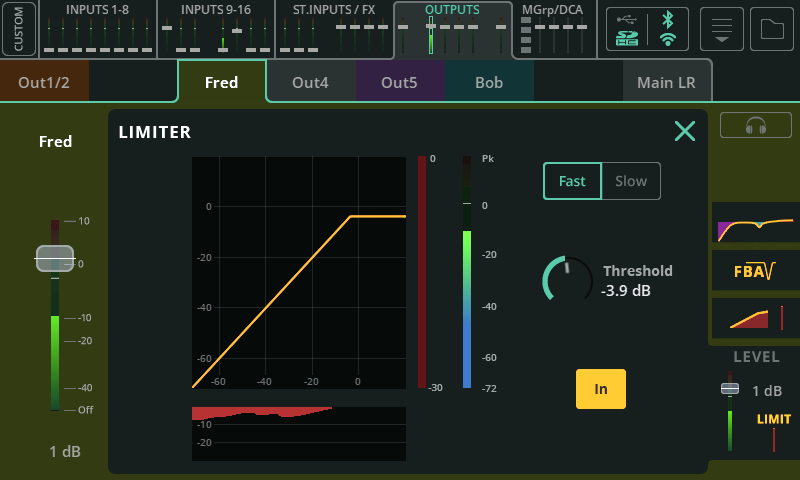

Un limitatore funziona come un compressore molto veloce con rapporto di compressione infinito:1 e limita il livello di uscita a quanto impostato dalla soglia.
In CQ, il limitatore è applicato post fader, il che significa che può essere impostato per l’uso su un’uscita per il monitoraggio e impedire che il segnale di uscita superi un livello impostato, anche se il fader di livello uscita viene regolato da un musicista usando CQ4You ad esempio.
Fast/Slow – Seleziona la velocità del limitatore sul segnale.
Soglia – Imposta il livello a cui il limitatore si attiverà (livello massimo di uscita effettivo).
In/Out – Attiva o disattiva il limitatore.
MGrp/DCA
La scheda banca MGrp/DCA è sempre accessibile, anche quando il Livello Personalizzato è attivo. Include i controlli per tutti e quattro i Gruppi Mute e tutti e quattro i DCA (Amplificatori Controllati Digitalmente).
ⓘ Assegna i canali ai Gruppi Mute e ai DCA nelle schermate CONFIG / CONTROL & NETWORK / Mute Groups e CONFIG / CONTROL & NETWORK / DCAs.

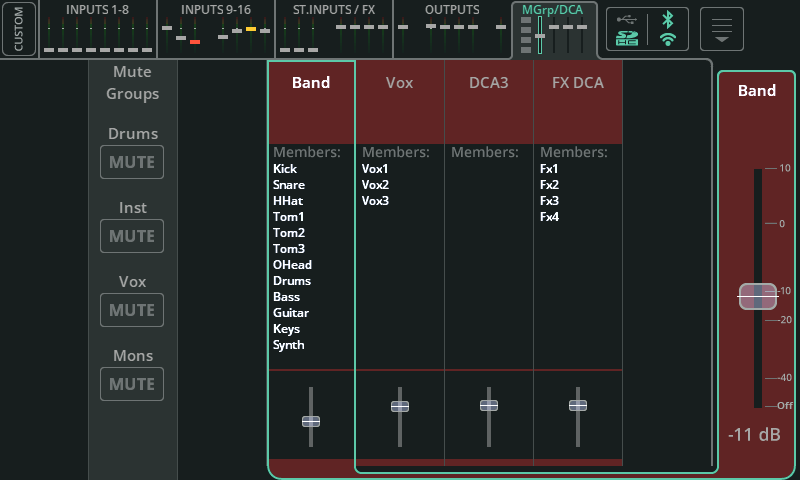

Gruppi Mute – Tutti e quattro i pulsanti MUTE dei Gruppi Mute in una singola striscia. Quando almeno un membro del Gruppo Mute non è disattivato, il pulsante appare spento (grigio) e premendolo si disattivano tutti i membri. Quando tutti i membri sono disattivati, appare acceso (rosso) e premendolo si riattivano tutti i membri.
DCA 1-4 – Vengono elencati i membri attuali del DCA. Seleziona un DCA per mostrare e regolare il fader DCA sul lato destro. Il livello effettivo di invio è calcolato come il valore del fader livello di invio individuale più il valore del fader DCA. Questo è indicato con due frecce (▷◁) sul fader livello di invio principale di qualsiasi canale in un DCA.
