Alimentazione
CQ-12T, CQ-18T
12VDC, 5A, connessione e clip con polo centrale positivo. Usare l'alimentatore switching esterno fornito con connessione IEC alla rete elettrica.
CQ-20B
Connessione IEC con alimentatore switching interno.
Ingressi Mic/Line
Ingressi Mono 1-5 (CQ-12T) e 1-8 (CQ-18T, CQ-20B)
XLR bilanciato (1-Massa, 2-Caldo/Positivo, 3-Freddo/Negativo), preamplificatore richiamabile con guadagno +60dB e alimentazione phantom.
Ingressi Mono 6-10 (CQ-12T) e 9-16 (CQ-18T, CQ-20B)
XLR bilanciato (1-Massa, 2-Caldo/Positivo, 3-Freddo/Negativo)
Oppure ¼” TRS Jack (Punta-Caldo/Positivo, Anello-Freddo/Negativo, Manicotto-Massa)
Ingressi Mono 15-16 (CQ-20B) - commutati in modalità Hi-Z
¼” TS Jack (Punta-Caldo/Positivo, Manicotto-Massa)
Gli ingressi mono includono preamplificatore richiamabile con guadagno +60dB, attenuatore fisso -20dB sull’ingresso TRS, alimentazione phantom fornita solo alla connessione XLR.
Ingressi Linea Stereo
2x ¼” TRS Jack (Punta-Caldo/Positivo, Anello-Freddo/Negativo, Manicotto-Massa)
Le connessioni degli ingressi stereo sono normalizzate (L/M, R), collegare segnali mono solo alla presa sinistra. Controllo digitale del trim disponibile nel canale di elaborazione.
Uscite
Main LR
XLR bilanciato (1-Massa, 2-Caldo/Positivo, 3-Freddo/Negativo)
Uscita nominale +4dBu (quando il misuratore di uscita visualizza 0dB)
Out 1-6 (CQ-12T, CQ-18T)
¼” TRS Jack bilanciato (Punta-Caldo/Positivo, Anello-Freddo/Negativo, Manicotto-Massa)
Uscita nominale +4dBu (quando il misuratore di uscita visualizza 0dB)
Out 1-6 (CQ-20B)
XLR bilanciato (Pin1-Massa, Pin2-Caldo/Positivo, Pin3-Freddo/Negativo)
Uscita nominale +4dBu (quando il misuratore di uscita visualizza 0dB)
ALT OUT (CQ-20B)
¼” TRS Jack bilanciato (Punta-Caldo/Positivo, Anello-Freddo/Negativo, Manicotto-Massa)
Uscita nominale +4dBu (quando il misuratore di uscita visualizza 0dB)
ⓘ Le prese ALT OUT A e/o B sono assegnabili individualmente e possono duplicare qualsiasi altra uscita.
Cuffia/e
¼” TRS Jack stereo (Punta-Sinistra, Anello-Destra, Manicotto-Massa)
Controllo digitale del trim richiamabile.
Pedale
Mono (TS) o Dual (TRS) ¼” Jack
Può essere calibrato per l’uso con interruttori momentanei o a scatto.
USB e Scheda SD
USB-A (CQ come host, per audio e archiviazione e richiamo dati)
USB-B (CQ come client, per audio e MIDI).
Conforme allo standard USB 2.0. Interfaccia USB-B class compliant.
Slot per scheda SD full size. Usare SDHC, fino a 32GB, UHS-I, Classe 10.
Porta di Rete
RJ45, Fast Ethernet. Solo per messaggistica di controllo di rete.

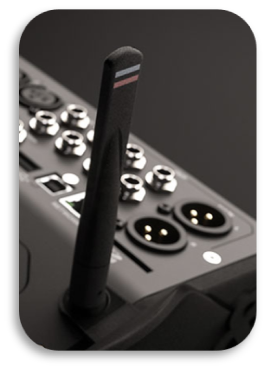

Access Point WiFi Integrato (CQ-18T, CQ-20B)
Doppia banda (2.4GHz o 5GHz), rilevamento automatico canale. Solo per messaggistica di controllo di rete.
Bluetooth
Bluetooth 4.1 per riproduzione audio stereo di alta qualità.
MIDI
CQ invia e riceve MIDI tramite connessione USB-B o di rete.
Per i dettagli completi, fare riferimento al documento CQ MIDI Protocol, disponibile per il download su https://www.allen-heath.com/resources/
