Accensione
CQ-12T e CQ-18T
1) Collegare l'alimentazione di rete all'alimentatore DC inline da 12V
2) Collegare l'alimentatore al CQ
3) Accendere il CQ utilizzando l'interruttore di alimentazione
4) Abbassare i livelli di uscita sul CQ
5) Collegare le uscite all'attrezzatura esterna, ad esempio amplificatori o diffusori attivi
6) Accendere e impostare i livelli di ingresso su qualsiasi attrezzatura esterna, ad esempio amplificatori, diffusori attivi, trasmettitori IEM
7) Alzare i livelli di uscita sul CQ
CQ-20B
1) Collegare l'alimentazione di rete all'unità
2) Collegare le uscite all'attrezzatura esterna, ad esempio amplificatori o diffusori attivi
3) Accendere e impostare i livelli di ingresso su qualsiasi attrezzatura esterna, ad esempio amplificatori, diffusori attivi, trasmettitori IEM
4) Alzare i livelli di uscita sul CQ
Spegnimento
CQ-12T e CQ-18T
1) Abbassare i livelli di uscita sul CQ
2) Interrompere eventuali registrazioni su USB-A o scheda SD
3) Spegnere o scollegare qualsiasi attrezzatura esterna, ad esempio amplificatori, diffusori attivi, trasmettitori IEM
4) Toccare il pulsante Spegnimento nella schermata HOME / Home (Simbolo)
5) Spegnere l'alimentazione utilizzando l'interruttore di alimentazione sul CQ
6) Spegnere e scollegare l'alimentatore (se necessario)
CQ-20B
1) Abbassare i livelli di uscita sul CQ
2) Interrompere eventuali registrazioni su USB-A o scheda SD
3) Spegnere o scollegare qualsiasi attrezzatura esterna, ad esempio amplificatori, diffusori attivi, trasmettitori IEM
4) Toccare il pulsante Spegnimento nella schermata HOME / Home (Simbolo)
5) Spegnere e scollegare l'alimentazione di rete (se necessario)
Controlli fisici (CQ-12T, CQ-18T)
Tasti schermo
5 tasti per la navigazione tra le schermate principali CONFIG, PROCESSING, FADER, FX e HOME.
- Le schermate hanno persistenza, ad eccezione della selezione del canale, che viene mantenuta tra le schermate CONFIG, PROCESSING e FADER.
- I tasti schermo possono essere premuti più volte in alcune schermate:
- In HOME per tornare alla scheda home e controllare il livello delle cuffie.
- In PROCESSING per uscire da una vista di elaborazione e tornare alla vista della banca.
Tasti Soft
3 tasti personalizzabili che possono essere impostati per controllare tap tempo, mute, controllo scene e registrazione tra molte altre funzioni.
Touchscreen e controllo rotativo touchscreen
Schermo capacitivo multi-touch da 7”. Toccare e trascinare sullo schermo per controllare i fader. Toccare un parametro sullo schermo e usare il controllo rotativo touchscreen per regolare. Il controllo rotativo touchscreen e il parametro si illumineranno di giallo per indicare il controllo.
Soft Rotaries / Smart Rotaries (CQ-18T)
3 controlli rotativi con illuminazione RGB che possono essere impostati per controllare livelli e parametri di elaborazione per un canale specifico o per il canale attualmente selezionato.
La modalità Smart Rotaries assegna parametri ai rotativi a seconda della schermata corrente. Ad esempio, nella vista banca ingressi, i rotativi controlleranno Guadagno, Pan e livello di invio. Con un compressore sullo schermo, controlleranno invece Rapporto, Soglia e Guadagno.
I puntini colorati nei controlli sullo schermo corrispondono all'illuminazione Smart Rotary per indicare quali parametri sono collegati.
CQ-MixPad
L'app CQ-MixPad è stata progettata per avere un'interfaccia quasi identica a quella del touchscreen su CQ-12T e CQ-18T.

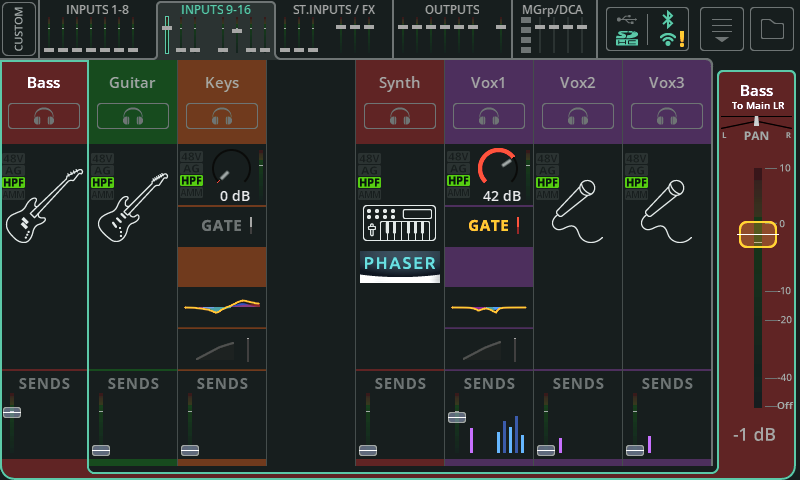

CQ Touchscreen (vista banca elaborazione)

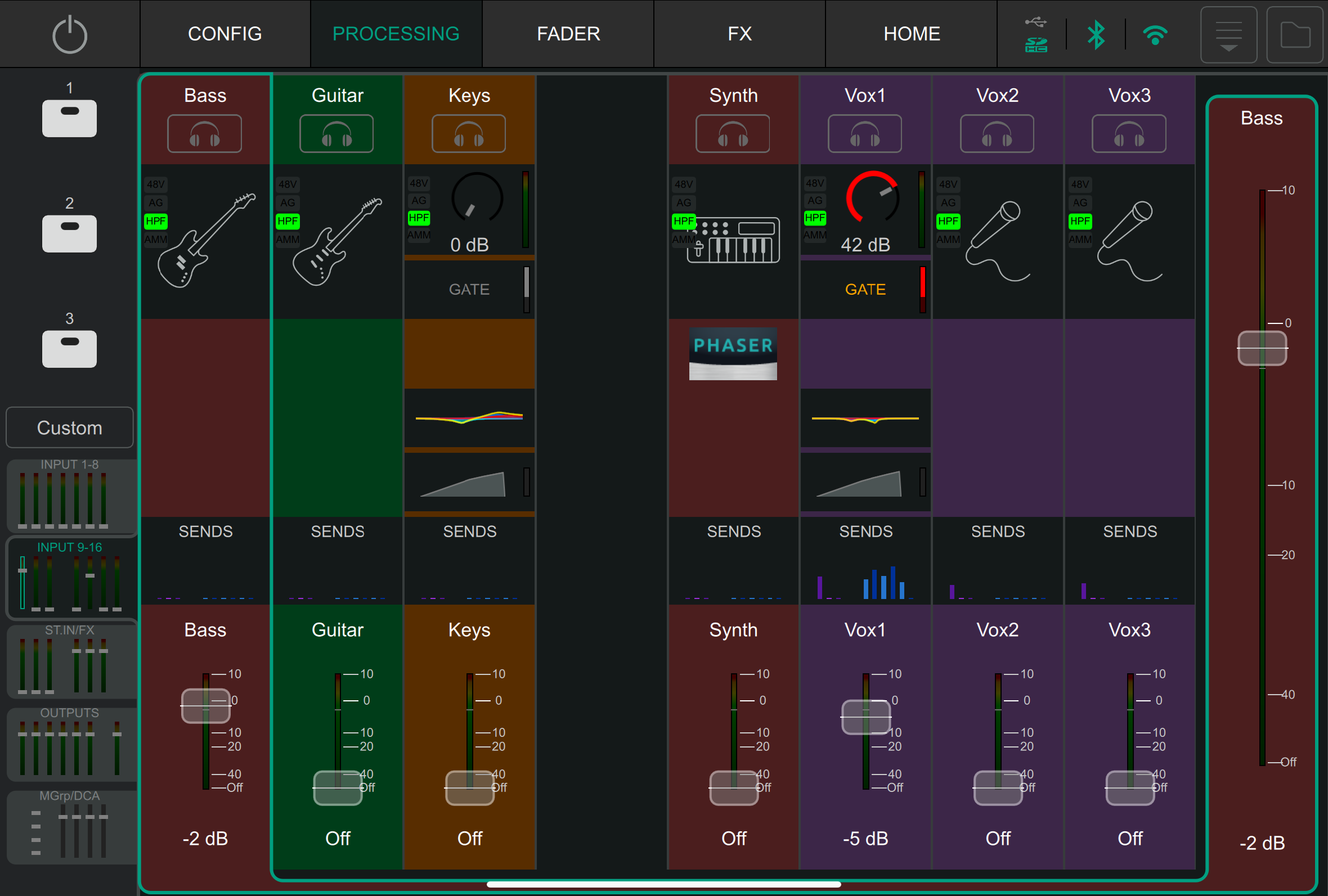

CQ-MixPad (vista banca elaborazione)
Differenze
- Tasti principali dello schermo:
Tasti fisici sull'hardware vs schede principali in cima a CQ-MixPad - Tasti Soft:
Tasti fisici sull'hardware vs pulsanti su CQ-MixPad - Posizione delle schede banca canali:
In alto su un touchscreen CQ vs in basso a sinistra su CQ-MixPad - Inserimento testo da tastiera:
Su schermo con hardware vs metodo predefinito per il dispositivo remoto
Alcune aggiunte con CQ-MixPad sono:
- I fader sono disponibili in basso nelle schermate Processing e FX.
- Ad eccezione della schermata Processing, la selezione dell'uscita e il fader del livello di uscita sono sempre disponibili sul lato destro.

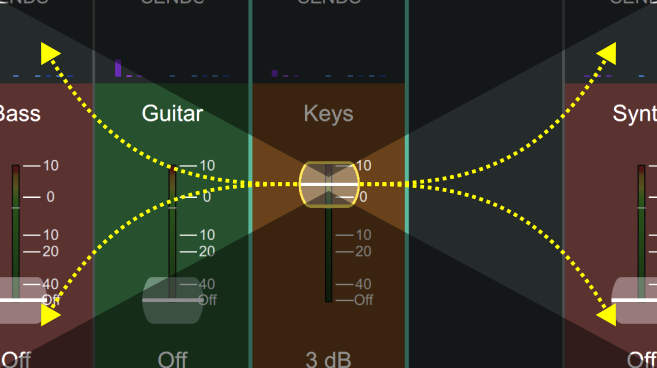

Controllo e regolazione fine dei fader in CQ-MixPad
Toccare o cliccare e trascinare per muovere i fader su o giù.
Mantenere il fader selezionato (tenere il dito sullo schermo o cliccare e tenere premuto) e muovere a sinistra o destra lontano dal fader per effettuare regolazioni più fini durante lo spostamento su o giù. Più ci si allontana dal fader, più fine è il controllo.
Regolazione dei parametri di elaborazione in CQ-MixPad
Toccare o cliccare e trascinare a sinistra e destra sui parametri completi di elaborazione del canale per regolare.
Mantenere il controllo selezionato (tenere il dito sullo schermo o cliccare e tenere premuto) e muovere su o giù lontano dal parametro per regolazioni più fini durante lo spostamento a sinistra o destra. Più ci si allontana dal parametro, più fine è la regolazione.
Controllo dei parametri Quick Channel e FX
Questi controlli (generalmente più grandi) non offrono controllo fine e sono progettati per essere regolati usando gesti sia orizzontali che verticali.
CQ4You
L'app CQ4You permette a ogni musicista o performer di controllare solo i livelli di invio al proprio monitor out.

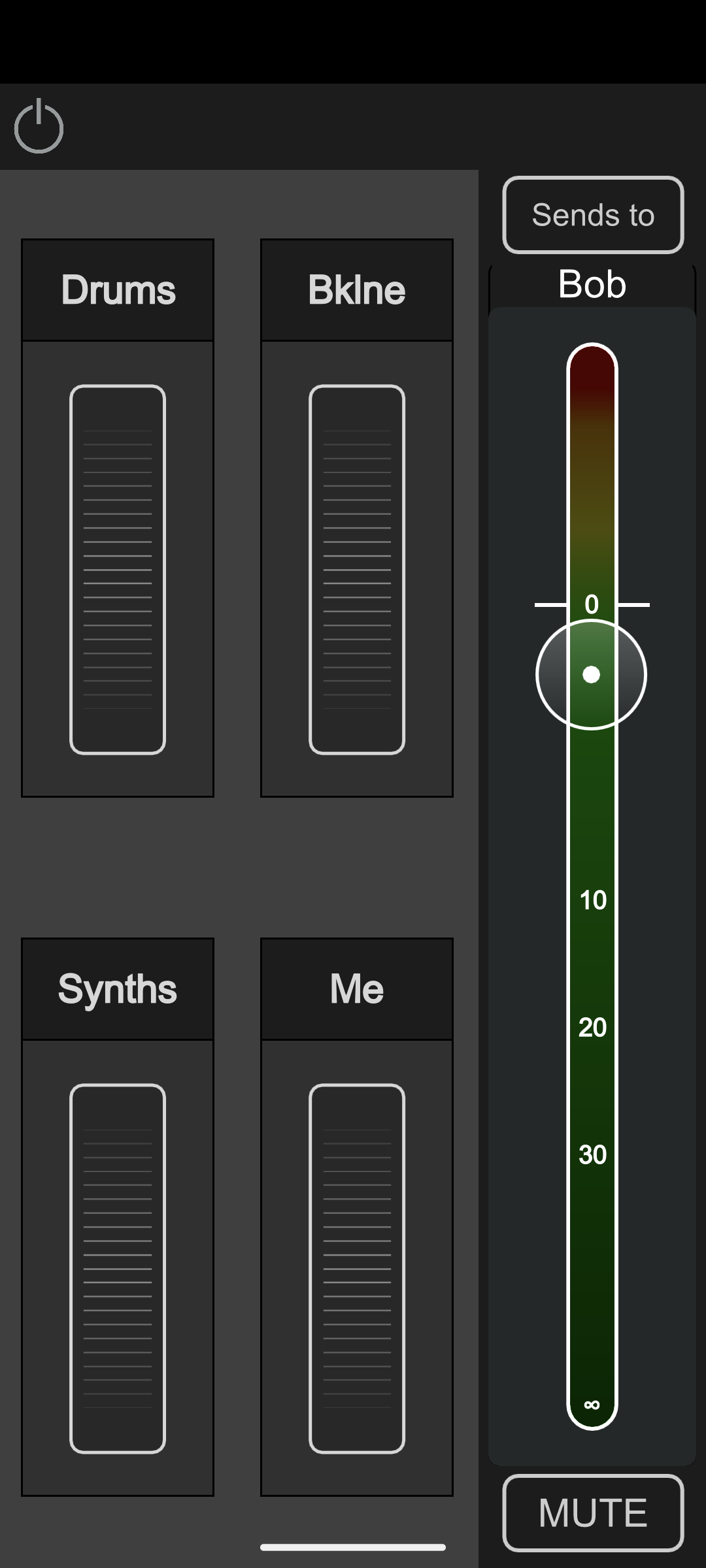

La schermata principale mostra il livello di uscita complessivo a destra, con la possibilità di selezionare l'uscita controllata sopra e un mute in basso.
A sinistra ci sono 4 gruppi con ruote di controllo, usate per regolare contemporaneamente i livelli di invio per tutti i canali assegnati. Ciò significa, ad esempio, che tutta la batteria nel monitor può essere alzata o abbassata contemporaneamente.

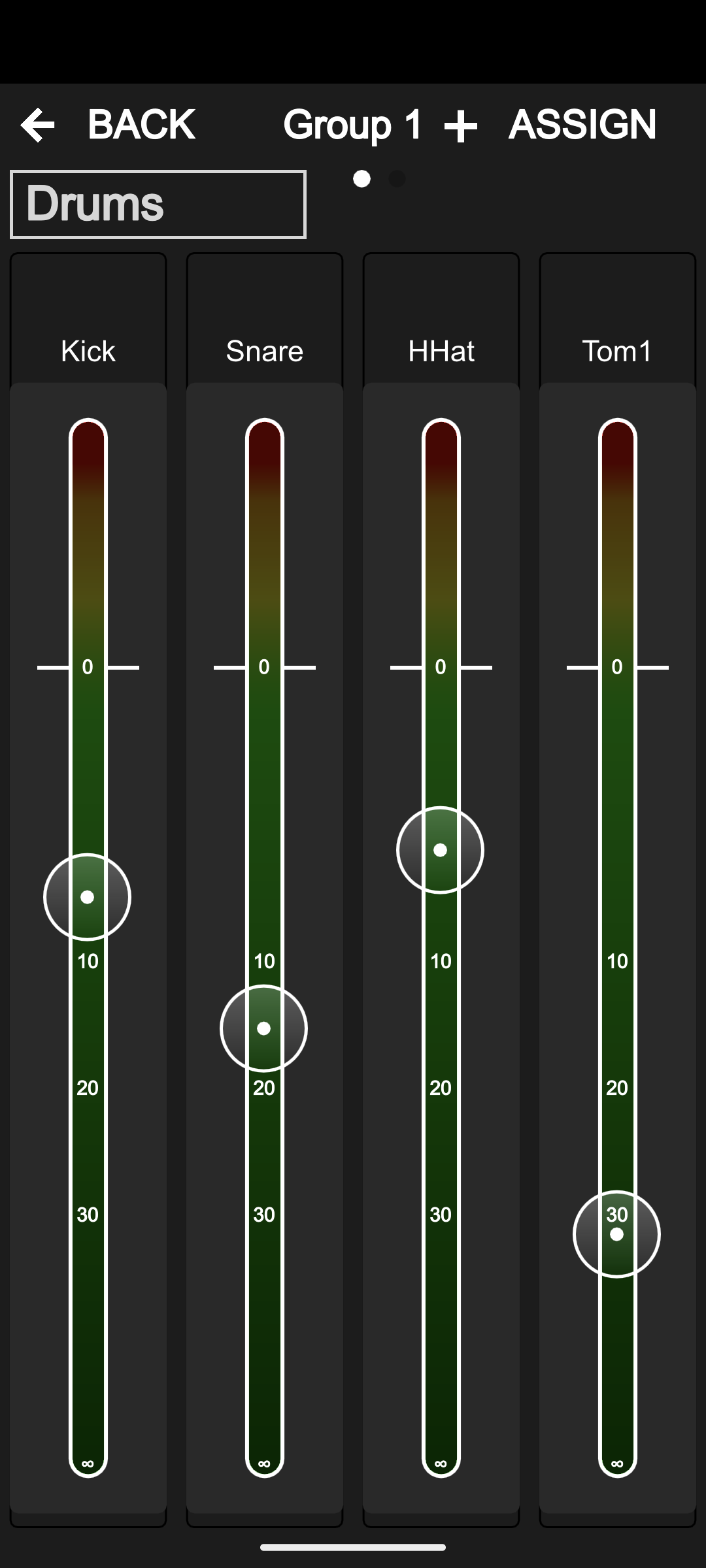

Doppio tap su una ruota per rinominarla, assegnarle canali e fare regolazioni individuali dei livelli di invio per tutti i canali assegnati nel gruppo.
Flusso di lavoro e panoramica delle schermate principali
L'interfaccia utente del CQ è stata progettata per un'operazione rapida durante il missaggio e con una disposizione logica per la configurazione. Le funzioni di missaggio comuni appaiono nelle 3 schermate centrali, con l'idea che l'utente “lavori” partendo dalle schermate HOME e CONFIG durante la configurazione, e poi alterni tra le schermate PROCESSING, FADER e FX durante il missaggio.
Il flusso di lavoro di base previsto è il seguente:
HOME – Impostare/verificare il livello cuffie e usare Quick Start per richiamare un modello se necessario. Richiamare una scena o dati come punto di partenza. Tornare alla schermata home per la regolazione del livello cuffie, o se si eseguono funzioni di sistema (ad esempio registrazione o formattazione dei supporti, o impostazioni delle preferenze di sistema).
CONFIG – Configurazione iniziale del mixer prima del missaggio. Lavorare da sinistra a destra in basso sullo schermo su base canale per impostare nome e colore, richiamare librerie canali e impostare guadagni sugli ingressi o ritardi sulle uscite. Configurare il patching USB e la connessione Bluetooth, attivare/disattivare AMM, configurare il controllo fisico e remoto (impostazione rete per controllo app).
PROCESSING – Regolare l'elaborazione su base canale. Questa schermata riguarda l'analisi di ogni canale individualmente, inclusa la visualizzazione degli INVII da ciascun canale a tutte le possibili destinazioni di uscita e FX. Toccare un canale una volta per selezionarlo, quindi toccare qualsiasi “blocco” di elaborazione per effettuare regolazioni.
FADER – Regolare il segnale inviato a un'uscita selezionata o a FX (di default livelli di ingresso verso Main LR). Include il controllo del livello complessivo alle prese di uscita e l'accesso ai mute di ingresso e uscita. In modo opposto alla schermata PROCESSING / INVII, che mostra una sorgente verso molte destinazioni, la schermata FADER mostra molte sorgenti verso una destinazione.
FX – Regolare i parametri FX secondo necessità. Richiamare diversi modelli FX per ogni unità FX. Usare la schermata INVII A (per FX in modalità condivisa) per vedere tutti i canali che usano quell'unità FX. Mute rapido di tutti i FX tra una canzone e l'altra.
Quick Start

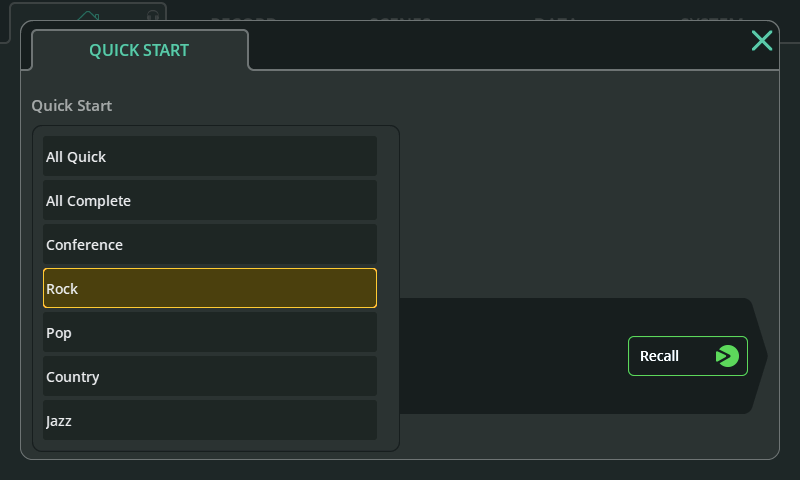

Il pulsante Quick Start (nella prima scheda schermata HOME) apre una lista di modelli di fabbrica da usare come punto di partenza per alcune tipiche applicazioni del mixer.
Richiamare un modello Quick Start imposterà tutti i parametri delle schermate CONFIG, PROCESSING e FX, inclusi collegamenti canali di ingresso e uscita, nomi e colori, insieme a tutta l'elaborazione e alle unità FX.
Il flusso di lavoro Quick Start è:
- Richiamare un modello Quick Start
- Usare la schermata CONFIG per fare eventuali aggiustamenti alla configurazione e impostare i guadagni di ingresso (usando Gain Assistant)
- Alzare i livelli nella schermata FADER
- Fare modifiche al mix usando le schermate PROCESSING, FADER e FX
Una volta che il modello è stato adattato alle esigenze, può essere salvato come Scene o in uno Show per usi futuri.
Cose importanti da sapere quando si usa Quick Start:
- Lo stato corrente del CQ sarà sovrascritto, quindi è buona pratica salvare una Scene prima di richiamare un modello Quick Start.
- A differenza di una Scene, Quick Start può modificare il collegamento stereo di ingressi e uscite e il tipo di EQ. Ciò può significare che richiamare Scene dopo aver richiamato un modello Quick Start può causare una configurazione inaspettata. Per correggere un problema dovuto a configurazioni diverse, resettare il collegamento stereo e i tipi di EQ allo stato corretto e richiamare nuovamente la Scene.
- Le impostazioni di guadagno Preamp saranno impostate a 0dB e tutta l'alimentazione Phantom +48V sarà disattivata.
Modelli
All Quick – Tutti i canali collegabili impostati su mono. Tutti gli ingressi mono e stereo hanno l'EasyEQ Quick Channel attivo (e piatto) per un controllo semplice e rapido di qualsiasi tipo di sorgente di ingresso.
All Complete – Tutti i canali collegabili impostati su mono. Tutti gli ingressi mono e stereo hanno un Complete Channel richiamato con tutti i blocchi di elaborazione completamente resettati.
Conference - Tutti i canali collegabili impostati su mono. La prima banca di ingressi usa Voice Quick Channel. Tutti gli altri ingressi mono e stereo usano EasyEQ Quick Channel (impostato piatto).
ⓘ Attivare il Mixer Automatico Microfono per ogni canale vocale usato nella schermata CONFIG / AMM.
Rock* – Ingressi impostati per Batteria, Basso, Chitarra Ritmica, Chitarra Solista e Voci, tutti usando Quick Channel.
Pop* - Ingressi impostati per Batteria, Basso, Chitarra, Tastiere, Synth e Voci, tutti usando Quick Channel.
Country* - Ingressi impostati per Batteria, Basso, Tastiere, Chitarra Acustica, Chitarra Elettrica, Banjo, Violino, Armonica e Voci, tutti usando Quick Channel.
Jazz* – Ingressi impostati per Batteria, Basso, Pianoforte, Chitarra, Sassofono, Tromba e Voci, tutti usando Quick Channel.
*Questi modelli variano a seconda del modello di CQ utilizzato.
Show, Scene e Librerie
Show
Il CQ ha uno “Show” attivo in ogni momento. Uno Show include lo stato corrente del mixer, la configurazione corrente del mixer, le preferenze del mixer, fino a 100 Scene e fino a 128 elementi di Libreria.
Gli Show sono usati per configurazioni e applicazioni diverse e quindi richiamano più impostazioni rispetto a una Scene, inclusi collegamenti stereo dei canali, tipo di EQ di uscita e impostazioni di luminosità per schermi o LED.
Tuttavia, gli Show non includono le impostazioni di rete, nome unità, connessioni Bluetooth memorizzate o impostazioni USB/SD. Queste sono impostate per unità, così che le impostazioni di rete su un mixer di una sede non vengano sovrascritte quando un tecnico ospite richiama uno Show!
Più Show possono essere salvati e richiamati usando un dispositivo di archiviazione USB (ad esempio una chiavetta USB).
Scene
Le Scene permettono di salvare e richiamare istantaneamente più parametri e impostazioni contemporaneamente. Memorizzano/ricordano lo stato del mix del CQ e possono essere usate per le diverse scene di una produzione teatrale (da cui il nome), diverse canzoni in un set, o anche diverse band in uno spettacolo se le configurazioni sono simili.
Il CQ ha 100 slot Scene disponibili (per show). Una Scene salva tutti i preamp, nomi canali, parametri di elaborazione, livelli di invio, unità e parametri FX e assegnazioni Soft Key e Soft Rotary.
Librerie
Le librerie sono usate in tutto il CQ per salvare e richiamare parametri per canali o elaborazioni.
Il pulsante per aprire la libreria si trova nelle schermate CONFIG, INPUTS e OUTPUTS, nell'angolo in alto a destra della maggior parte delle schermate PROCESSING e nella schermata FX.
Si apre una libreria diversa a seconda della schermata visualizzata.
Memorizzato nel CQ
- 1 Show
- Impostazioni di rete
- Nome unità
- Librerie di fabbrica
Memorizzato in ogni Show
- 100 Scene
- 128 Librerie utente
- Collegamento stereo ingresso/uscita
- Sorgente USB e frequenza di campionamento
- Preferenze luminosità superficie
- Impostazioni di misurazione cromatica
- Livello cuffie
Memorizzato in ogni Scene
- Sorgente ingresso
- Impostazioni Preamp/Trim
- Elaborazione ingresso/uscita
- Livelli di invio e panoramica
- Nomi e colori canali
- Mute canali
- Unità e parametri FX
- Configurazione strato personalizzato
- Assegnazioni SoftKey/SoftRotary
- Impostazioni footswitch
- Impostazioni AMM
Librerie disponibili
ⓘ Tutte le librerie sono visualizzate come pop-up, accessibili tramite il pulsante Libreria nella schermata indicata tra parentesi qui. Le librerie influenzano il canale selezionato o l'elaborazione visualizzata.
Intero canale ingresso (CONFIG / INPUTS)
Include: nome/colore ingresso, impostazioni preamp/trim, Quick Channel o Complete Channel (HPF, Gate, PEQ, Compressore)
Elaborazione canale ingresso (PROCESSING / INPUTS (vista banca))
Include: Quick Channel, Complete Channel (HPF, Gate, PEQ, Compressore)
Elaborazione canale ingresso (PROCESSING / INPUT / Quick Channel)
Include: Quick Channel o Complete Channel (HPF, Gate, PEQ, Compressore)
Intero canale uscita (CONFIG / OUTPUTS)
Include: nome uscita, tipo EQ, GEQ o PEQ+FBA, Compressore, Limiter
Elaborazione canale uscita (PROCESSING / OUTPUTS (vista banca))
Include: tipo EQ, GEQ o PEQ+FBA, Compressore, Limiter
Gate (PROCESSING / INPUT / Gate)
Include: solo impostazioni Gate
GEQ (PROCESSING / OUTPUT / GEQ)
Include: solo impostazioni GEQ
PEQ (PROCESSING / INPUT / PEQ e PROCESSING / OUTPUT / PEQ)
Include: solo impostazioni PEQ
Feedback Assistant (PROCESSING / OUTPUT / FBA)
Include: impostazioni FBA e filtri in modalità fissa solo
Compressore (PROCESSING / INPUT / Compressore e PROCESSING / OUTPUT / Compressore)
Include: solo impostazioni compressore
Limiter (PROCESSING / OUTPUT / Limiter)
Include: solo impostazioni limiter
FX (FX)
Include: modello FX, parametri FX, modalità mute unità FX, Insert Mix%
Copia, Incolla e Reset elaborazione
Copia

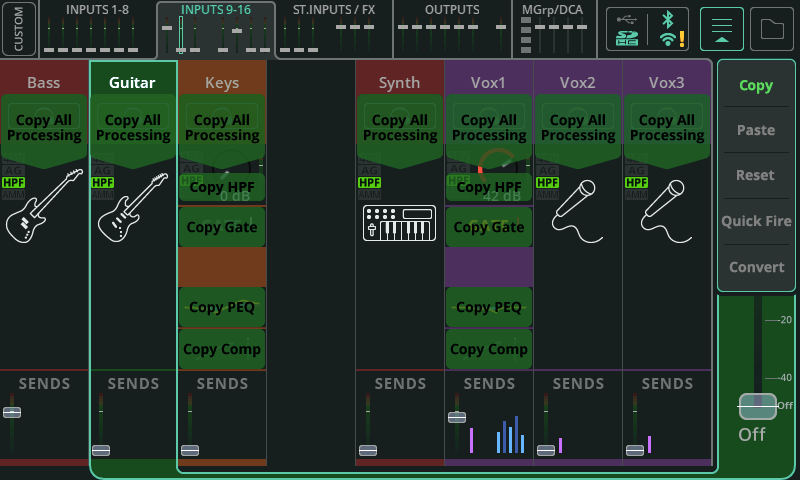

Aprire il menu a tendina dall'angolo in alto a destra e selezionare Copia per vedere le elaborazioni disponibili da copiare.
La copia può essere effettuata nella vista banca (come mostrato), ma anche visualizzando elaborazioni individuali.
Toccare una delle opzioni per copiare l'elaborazione. Il blocco o canale di elaborazione copiato sarà indicato con un verde più chiaro.

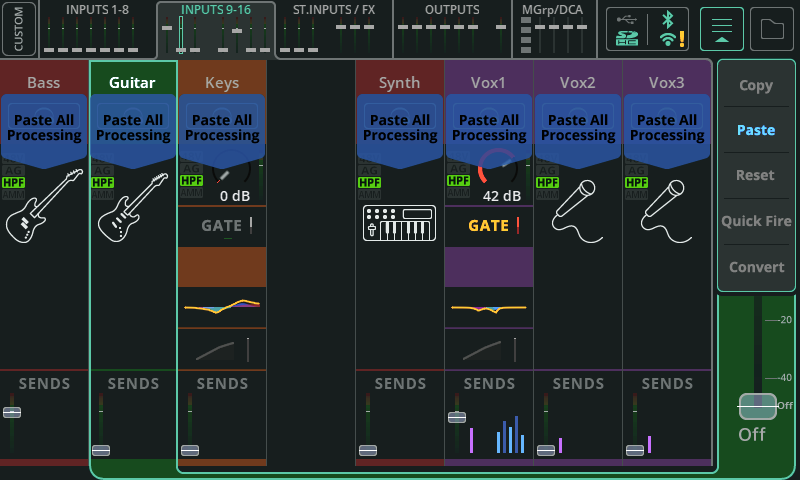

Incolla
Aprire il menu a tendina dall'angolo in alto a destra (se non già aperto dalla copia) e selezionare Incolla per vedere i posti disponibili dove incollare l'elaborazione copiata.
Toccare una delle opzioni per incollare l'elaborazione. Qualsiasi blocco o canale di elaborazione in cui è stata incollata l'elaborazione sarà indicato con un blu più chiaro.
L'incolla può essere effettuata nella vista banca (come mostrato), ma anche visualizzando elaborazioni individuali.

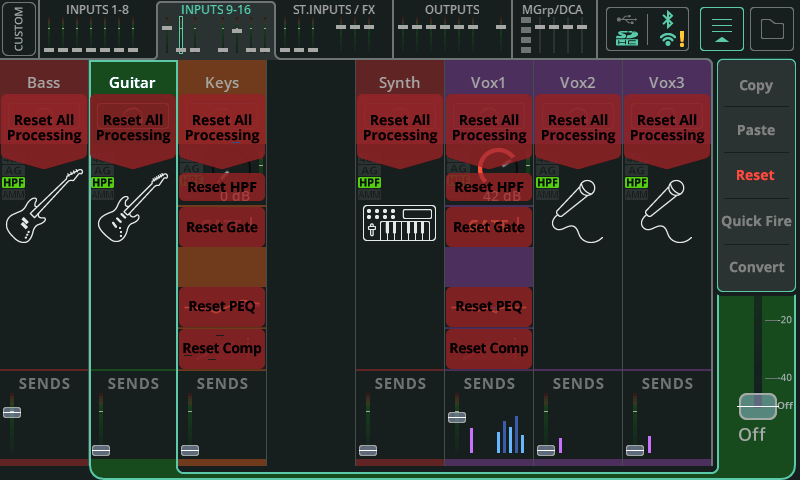

Reset
Aprire il menu a tendina dall'angolo in alto a destra e selezionare Reset per vedere le opzioni di reset disponibili.
Toccare una di queste opzioni per resettare l'elaborazione ai valori predefiniti.
I reset possono essere effettuati nella vista banca (come mostrato), ma anche visualizzando elaborazioni individuali.
Quick Fire elaborazione

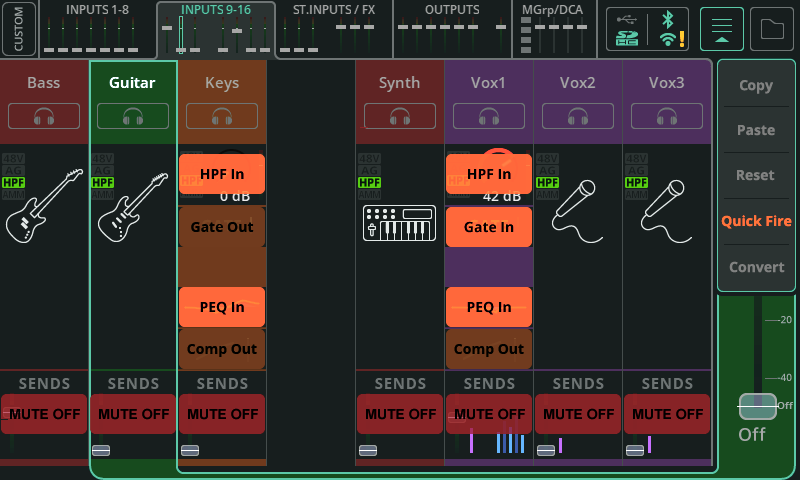

Aprire il menu a tendina dall'angolo in alto a destra quando si è in vista banca e selezionare Quick Fire per visualizzare una sovrapposizione che permette di attivare o disattivare rapidamente l'elaborazione su tutti i canali completi visibili.
Quick Fire permette anche di mettere in mute i canali dalla schermata PROCESSING.
Convertire un Quick Channel in un Complete Channel
Qualsiasi Quick Channel può essere convertito in un Complete Channel in qualsiasi momento senza alcuna modifica all'audio.
Ciò permette di usare i Quick Channel per una configurazione rapida, che può poi essere passata a Complete Channel per il controllo di parametri individuali se desiderato.

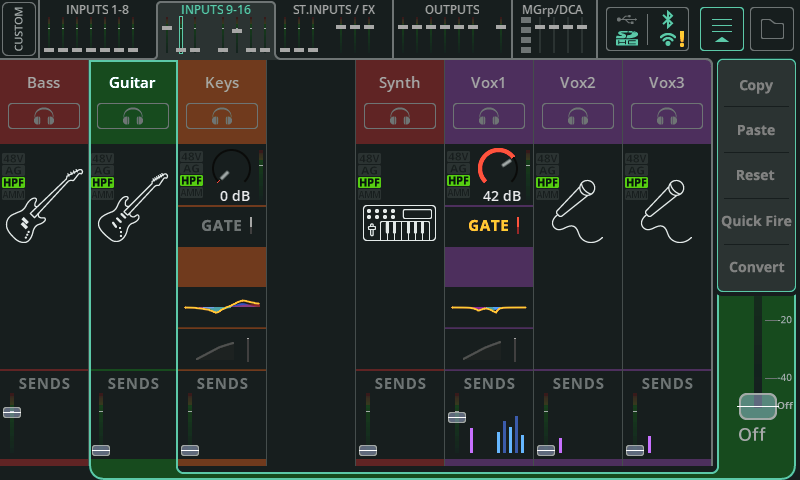

Aprire il menu a tendina dall'angolo in alto a destra quando si è in vista banca con il Quick Channel selezionato, o quando si visualizzano i controlli Quick Channel del canale da convertire, quindi selezionare Converti.
Apparirà un pop-up che spiega cosa succederà e dà l'opzione di applicare o annullare la conversione.
Si noti che non è possibile convertire i Complete Channel in Quick Channel.
