Misurazione sulla Superficie

Misuratore LED principale

I 12 segmenti LED di misurazione sulla superficie del Qu a destra del touchscreen mostrano la misurazione del livello per il bus PAFL, quindi mostreranno sempre la misurazione di ciò che viene inviato all'uscita cuffie.

Per impostazione predefinita, senza tasti PAFL attivi, questo mostra il livello del Mix LR Principale.

ⓘ L'indicatore LED PAFL sotto i 12 segmenti LED si illumina quando un tasto o pulsante di instradamento PAFL è attivo in qualsiasi punto del mixer.

Misurazione Canale

Ogni striscia canale include un Misuratore Canale Cromatico per mostrare il livello e un LED di Picco per indicare che il segnale sta raggiungendo il picco in qualche punto del percorso del segnale.

Misurazione del Picco

Finché un canale in picco è stato assegnato a una striscia canale, è sempre visibile qualsiasi picco sulla superficie del Qu per permettere di individuare eventuali picchi potenzialmente distruttivi in qualsiasi punto all'interno di un canale come segue:

• Se un canale è in picco su una striscia canale in un layer inattivo, il tasto di selezione Layer si illuminerà di rosso.
• Con il layer selezionato, il LED rosso di picco (Pk) su ogni striscia canale usa un rilevamento multipunto per mostrare il picco in qualsiasi punto del percorso di elaborazione di quel canale.
• Con il canale selezionato, i LED rossi di picco (Pk) accanto ai controlli di elaborazione dedicati (Preamp, PEQ, GEQ, Compressor) si illumineranno quando il segnale raggiunge -3dBFS sul misuratore direttamente dopo quel blocco di elaborazione. 0dBFS è il massimo assoluto, quindi il LED Pk indica che il segnale è vicino al clipping digitale in quel punto.

‘Fader Flip’ GEQ

Quando si è in modalità GEQ Fader Flip, se l'RTA è assegnato al canale (ad esempio visibile nella schermata PROCESSING), i Misuratori Canale Cromatici mostreranno il livello di ciascuna banda di frequenza sopra il fader che la controlla. La frequenza più prominente è inoltre mostrata usando i LED Pk.

Se l'RTA viene usato su un canale diverso da quello selezionato, ad esempio tramite l'app Qu-MixPad, i Misuratori Canale Cromatici e i LED Pk non si illumineranno.

Schermata Misuratori

|| MISURATORI | Panoramica

In tutte le schermate dei misuratori:

• I misuratori principali del livello canale mostrano il segnale da -40dB a +10dB.
• I misuratori di riduzione del guadagno a destra di ogni misuratore canale mostrano la riduzione del livello da 0dB a -30dB, questi sono rossi/rosso brillante quando il compressore è attivato e grigio scuro/chiaro quando è disattivato.
• Gate indicatori attivi sono rossi/rosso brillante quando il gate è attivato e grigio scuro/chiaro quando il gate è disattivato.

Panoramica

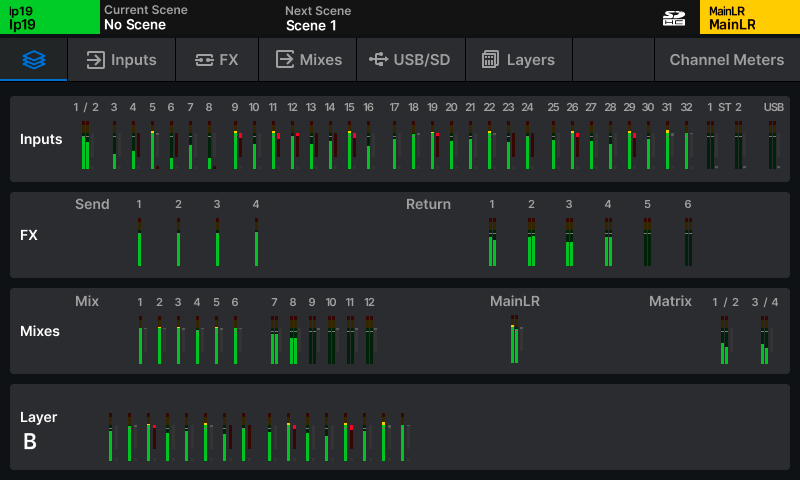

La panoramica dei Misuratori mostra tutti i misuratori Input, FX Send e Return e Mix, insieme ai misuratori per il Layer del fader attualmente selezionato su un'unica schermata.

• Tocca qualsiasi scheda in cima alla schermata per visualizzare misuratori più grandi per ogni tipo di canale.
• Tocca qualsiasi sezione di misuratori per passare alla scheda corrispondente.
• Usa i tasti Layer sulla superficie per selezionare quale layer è attualmente selezionato e visualizzato.

Ingressi

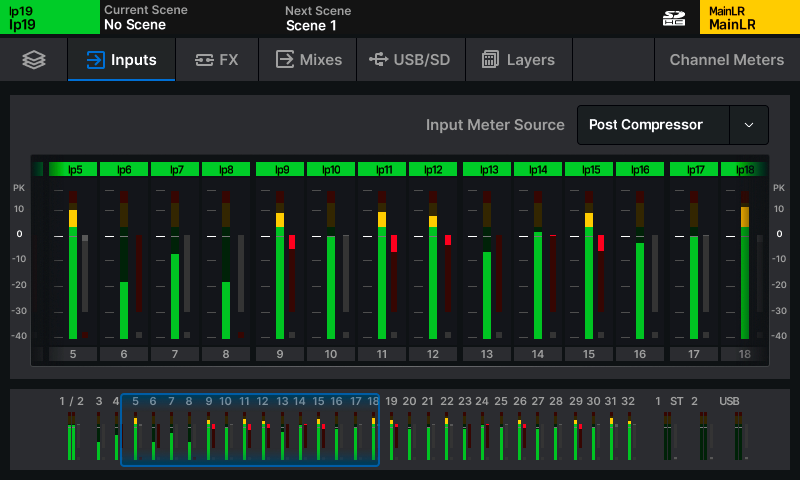

• Tocca la Sorgente Misuratore Ingresso per scegliere il punto di misurazione per tutti i canali di ingresso. Nota che questo si applica anche alla Misurazione Canale Cromatico sulla superficie.
• La sezione superiore mostra misuratori più grandi con nome e colore del canale.
• La sezione inferiore mostra tutti i misuratori di ingresso e può essere usata per la navigazione.
• Tocca e trascina a sinistra e a destra sulle sezioni superiore o inferiore per visualizzare tutti i misuratori di ingresso.

FX

Mostra tutti i misuratori dei canali FX Send e FX Return.

Mix

Mostra tutti i misuratori dei canali Mix.

• Tocca la Sorgente Misuratore Mix per scegliere il punto di misurazione per tutti i canali Mix. Nota che questo si applica anche alla Misurazione Canale Cromatico sulla superficie.

USB/SD

I misuratori di ingresso USB mostrano il segnale da USB-C o dalla riproduzione Qu Drive, con priorità alla riproduzione Qu Drive.

I misuratori di uscita USB mostrano il segnale di uscita dai canali che sono stati instradati alle prese di uscita USB nella schermata I/O.

Layer

Mostra tutti i misuratori per tutte le strisce fader del layer di strisce fader attualmente selezionato.

• Usa i tasti Layer sulla superficie per selezionare quale layer è attualmente selezionato e visualizzato.

|| MISURATORI | Ingressi

Misurazione Canale Cromatico

|| MISURATORI | Misuratori Canale

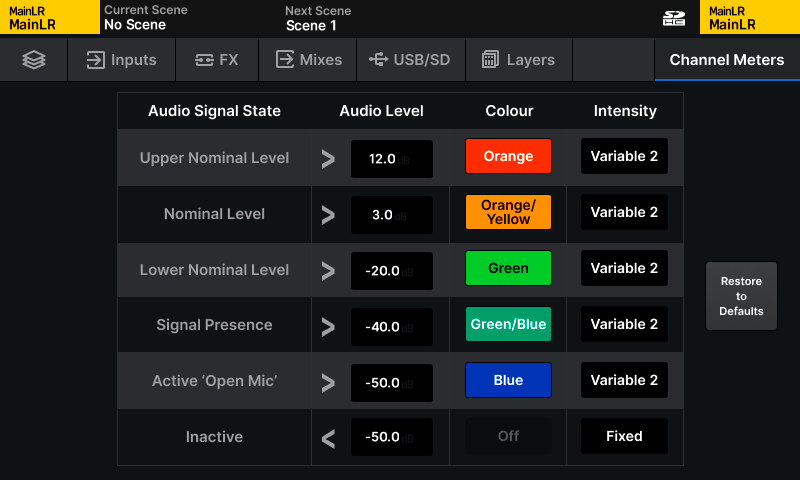

La Misurazione Canale Cromatico mostra le informazioni di un misuratore ad alta risoluzione nello spazio di un singolo LED su ogni striscia canale. Può rappresentare una gamma di livelli molto più ampia rispetto a un misuratore tradizionale e il comportamento è personalizzabile nella scheda Misuratori Canale.

• Tocca un valore di Livello Audio e regola usando la manopola touchscreen.
• Tocca un colore per uno Stato Segnale Audio e usa la manopola touchscreen per regolare il/i colore/i per questa gamma di livello.
• Tocca il valore di Intensità per scegliere il comportamento dei misuratori.

Fisso - Il misuratore cambia istantaneamente tra gli stati.

Variabile 1 - Il misuratore cambia vicino agli estremi della sua gamma.

Variabile 2 - Il misuratore cambia su tutta la sua gamma.

• Tocca il pulsante Ripristina ai Valori Predefiniti per ripristinare le impostazioni:

ⓘ La sorgente del Misuratore Canale Cromatico corrisponde al punto sorgente del misuratore selezionato per i Misuratori di Ingresso e Mix.

ⓘ I valori di Livello Audio sono vincolati dall'impostazione del livello degli stati sopra e sotto.
