Accensione e spegnimento

Accensione

1. Collegare l'alimentazione di rete IEC.
2. Accendere il Qu utilizzando l'interruttore di alimentazione.
3. Abbassare i livelli di uscita sul Qu.
4. Collegare le uscite all'apparecchiatura esterna, ad esempio amplificatori o diffusori attivi.
5. Accendere qualsiasi apparecchiatura esterna e impostare correttamente i loro livelli di ingresso, ad esempio amplificatori, diffusori attivi, trasmettitori IEM.
6. Alzare i livelli di uscita sul Qu.

Spegnimento

1. Abbassare i livelli di uscita sul Qu.
2. Interrompere eventuali registrazioni Qu Drive su USB-A o scheda SD.
3. Spegnere o scollegare qualsiasi apparecchiatura esterna, ad esempio amplificatori, diffusori attivi, trasmettitori IEM.
4. Toccare il pulsante Arresta nella schermata Home (premere più volte il tasto schermata PROCESSING o ROUTING per deselezionare qualsiasi canale e visualizzare la schermata Home).
5. Quando richiesto, spegnere l'alimentazione usando l'interruttore di alimentazione.

Il concetto base

• I segnali di ingresso, come microfoni o segnali a livello di linea, sono collegati alle prese di ingresso.
• Le prese di ingresso sono instradate ai canali di ingresso.
• I canali di ingresso sono utilizzati per elaborare e regolare i singoli segnali.
• I canali di ingresso sono sommati insieme e instradati ai canali di mix.
• I canali di ingresso e i canali di ritorno FX possono essere instradati ai canali di mix di gruppo o agli FX per un'ulteriore elaborazione del segnale sommato.
• I canali di ingresso, di gruppo e di ritorno FX possono essere instradati a un mix principale o a mix ausiliari per un'ulteriore elaborazione del segnale sommato.
• I canali di gruppo, ausiliari e mix principali possono essere instradati ai canali di mix matrice per un'ulteriore elaborazione.
• Le uscite dirette di ingresso, i ritorni FX e i canali di mix possono essere collegati alle prese di uscita.
• Le prese di uscita sono collegate ad apparecchiature esterne, come amplificatori.

Tipi di canali

Ingressi Mono

32 canali di elaborazione ingresso. Possono provenire da connessioni locali, remote o digitali e inviati a livelli diversi a qualsiasi mix.

Ingressi Stereo

2 ingressi stereo a livello di linea (ST1 e ST2) sono sempre prelevati direttamente dalle prese di ingresso stereo locali. L'ingresso stereo USB è sempre prelevato dagli ingressi USB 1&2, sia usando USB-A, USB-C o la riproduzione da scheda SD.

Main LR

Questo è il mix principale. Tutte le modalità e opzioni post-fader seguono questo mix.

Mix

6 canali di mix mono (Mix 1-6) che possono essere accoppiati per un massimo di 3 mix stereo. 6 canali di mix stereo (Mix 7-12) che possono essere commutati a mono. I canali di mix possono essere usati come ausiliari (uscite indipendenti con opzioni pre/post fader) o come gruppi (combinano più canali di ingresso in un singolo canale di gruppo per elaborazione e instradamento).

FX Send

4 bus di invio FX sono inclusi per l'uso con motori FX interni.

FX Return

6 canali di ritorno stereo dedicati con PEQ prelevati da qualsiasi unità FX usata in configurazione ‘Mix->Return’. Questi possono essere inviati ai mix a livelli diversi allo stesso modo dei canali di elaborazione ingresso.

Matrice

4 mix matrice mono che possono essere accoppiati per un massimo di 2 mix matrice stereo, alimentati da una combinazione di altri mix.

DCA

8 ‘Amplificatori Controllati Digitalmente’ per regolare il livello e i mute di più canali con un solo set di comandi.

MIDI

Sono disponibili 32 strip canale che inviano dati di controllo MIDI usando MIDI su USB e TCP/IP.

ⓘ I strip canale MIDI inviano e rispondono solo a messaggi MIDI; il loro stato non viene memorizzato con Scene o Show.

Controlli fisici

Tasti

Tutti i tasti sono etichettati e la maggior parte si illumina per mostrare quando sono attivi. Tutti eseguono funzioni specifiche, ad eccezione dei Soft Keys che sono assegnabili dall'utente.

Strip fader

Ci sono 4 livelli di strip fader canale liberamente assegnabili. Per tutti gli ingressi e ritorni FX il fader controlla il livello di invio di questo canale al mix selezionato. I fader di invio FX, Main LR, Gruppo, Ausiliari e matrice controllano i livelli di uscita. I fader DCA influenzano il livello dei membri DCA, e i fader MIDI inviano messaggi di livello MIDI. Gli strip fader sono anche usati dalla funzione Fader Flip dell'EQ grafico.

Controlli rotativi dedicati

Utilizzati per controllare i parametri di elaborazione più comuni per il canale attualmente selezionato.

Touchscreen e controllo rotativo touchscreen

Il touchscreen permette una semplice interazione utente tramite pulsanti e menu sullo schermo. I parametri possono anche essere selezionati sullo schermo e regolati usando la rotella touchscreen. Quando un parametro è selezionato, la rotella touchscreen si illuminerà per indicare che può essere utilizzata.

Tasti schermata

PROCESSING

Selezionare qualsiasi canale di ingresso o uscita usando un tasto SEL verde e la schermata Processing mostrerà tutta l'elaborazione audio per quel canale. Premere più volte per deselezionare qualsiasi canale e tornare alla schermata Home.

ROUTING

Selezionare qualsiasi canale di ingresso o uscita usando un tasto SEL verde e la schermata Routing mostrerà tutte le opzioni di instradamento per quel canale, inclusi livelli di invio e assegnazioni. Premere più volte per deselezionare qualsiasi canale e tornare alla schermata Home.

METERS

Visualizzare tutti i meter di ingresso, FX e mix. Configurare i meter cromatici dei canali.

FX

Regolare parametri e impostazioni per le 6 unità interne FX.

SCENES

Memorizzare e richiamare diversi stati di mix. Impostare filtri di richiamo e gestire la lista Cue.

SETUP

Include opzioni di configurazione audio, superficie, mixer, rete e utente.

UTILITY

Include registrazione/riproduzione, trasferimento dati, strumenti AMM e Gain Assistant.

I/O

Tutte le patch di ingresso e uscita.

Flusso di lavoro

L'interfaccia utente del Qu è stata progettata per un'operatività rapida durante il missaggio - i parametri più importanti hanno controlli dedicati e sono disponibili scorciatoie sulla superficie fisica per evitare di immergersi nei menu ove possibile.

• Premere un tasto blu LR, MIX o FX sul lato destro della superficie per visualizzare e regolare i livelli di invio da ogni canale al mix selezionato sui fader. Usare i tasti layer per scorrere tra i 4 livelli di fader.
  La strip MIX controlla il livello complessivo di invio del mix/FX selezionato.
• Premere Mute per silenziare completamente un canale. I tasti Mute si illuminano o lampeggiano quando un canale è silenziato.
• Selezionare un canale premendo un tasto SEL. Ora i controlli fisici a sinistra dello schermo possono essere usati per regolare i parametri del canale selezionato.
• Andare alla schermata PROCESSING per vedere una panoramica dell'elaborazione per la strip selezionata. Toccare qualsiasi ‘blocco’ di elaborazione in alto per vedere una vista dettagliata, quindi toccare un parametro sullo schermo e usare la rotella touchscreen per regolare.
• Usare i tasti PAFL (Pre/After Fade Listen) per instradare un canale al bus PAFL/uscita cuffie.
• Gli invii mix impostati su POST-FADE seguono i livelli di invio LR. Per alternare i canali tra PRE-FADE e POST-FADE per il mix attualmente selezionato, tenere premuto il tasto PRE FADE e usare i tasti SEL.
• Per assegnare o rimuovere completamente un canale dal mix selezionato, tenere premuto il tasto ASSIGN e usare i tasti SEL.
• Premendo e tenendo premuto il tasto CH TO ALL MIX verranno mostrati i livelli di invio per il canale selezionato a tutti i mix sulle strip fader.
• Premere il tasto schermata FX per visualizzare e regolare i motori FX.
  Usare il tasto LIBRARY per richiamare tipi e preset di FX - modificare i parametri selezionandoli sullo schermo e usando la rotella touchscreen.
  I bus FX da 1 a 4 inviano ai motori FX da 1 a 4 per impostazione predefinita.
  I canali di ritorno FX sono instradati ai mix allo stesso modo dei canali di ingresso.
• Tenere premuto il tasto COPY e premere un tasto IN, un tasto SEL o un tasto MIX per copiare parametri o invii.
  Tenere premuto il tasto PASTE e premere un tasto SEL o MIX per incollare l'elaborazione o le assegnazioni di invio su un altro canale.
  Tenere premuto il tasto RESET e premere un tasto IN, un tasto SEL o un tasto MIX per resettare parametri o livelli e assegnazioni di invio.
• Premere il tasto VIEW per ciclare tra informazioni su canali e prese sui display delle strip canale oltre a vedere le assegnazioni dei Soft Key sullo schermo.

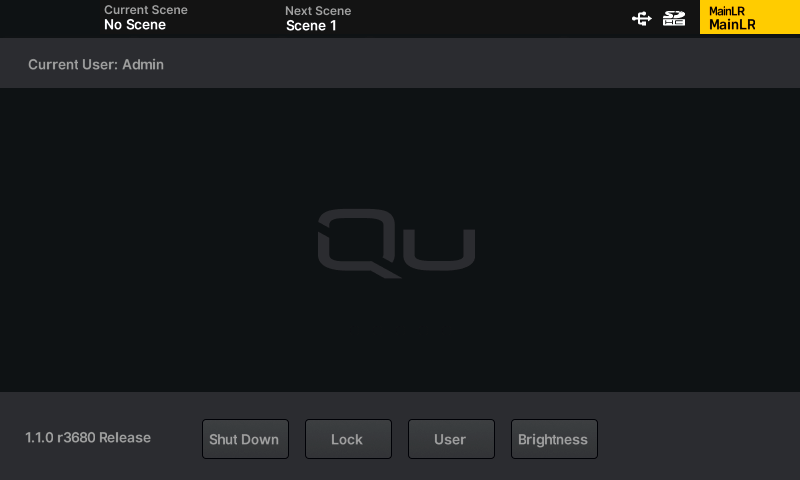

Schermata Home

Questa è la prima schermata mostrata all'accensione del Qu. Viene anche mostrata quando nessun canale è selezionato e i tasti schermata PROCESSING o ROUTING sono attivi. Premere più volte il tasto schermata PROCESSING o ROUTING per tornare alla schermata Home.

Arresta – Toccare per spegnere il Qu.

Blocca – Toccare per bloccare la superficie del Qu e prevenire modifiche.

Utente – Toccare per cambiare utente attivo.

Luminosità – Toccare per andare direttamente alla schermata delle impostazioni di luminosità del touchscreen e dei LED.

Barra nord della schermata

La barra nord è sempre visibile in cima allo schermo e, da sinistra a destra, può mostrare le seguenti informazioni:

• Il canale attualmente selezionato.
• La scena corrente (ultima richiamata) e la prossima (selezionata).
• Errori (toccare per maggiori informazioni).
• Se sono connesse app di controllo remoto.
• SLink/Dante stato della connessione.
• Simboli Qu Drive per disponibilità USB-A e scheda SD e stato registrazione/riproduzione.
• Il mix attualmente selezionato.
