Panoramica del Routing

|| ROUTING | Mix (Canale di Ingresso)

Ogni canale di ingresso e mix nel Qu ha opzioni di elaborazione e routing indipendenti.

Un canale può essere selezionato in qualsiasi momento utilizzando il tasto verde Sel su ogni strip del fader.

Quel canale può quindi essere controllato usando i controlli dedicati della superficie, e gli schermi PROCESSING e ROUTING mostrano tutte le possibili opzioni di elaborazione e routing per quel canale.

Navigazione

Ci sono diverse opzioni di routing e destinazioni o sorgenti a seconda del tipo di canale selezionato.

La parte superiore dello schermo ROUTING ha schede per le impostazioni del canale, opzioni di controllo e destinazioni o sorgenti di routing.

Tocca qualsiasi scheda nella sezione superiore dello schermo per visualizzare maggiori dettagli e apportare modifiche nella sezione inferiore dello schermo.

Direct Out (Canali di Ingresso)

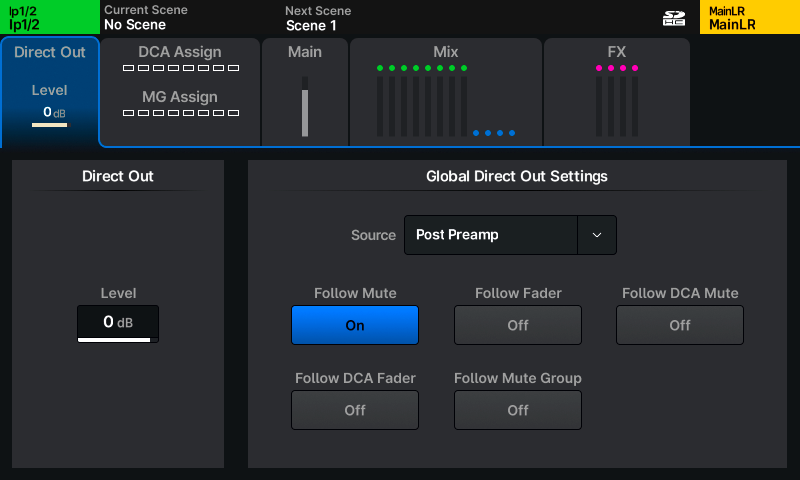

|| ROUTING | Direct Out (Canale di Ingresso)

Con un canale di ingresso selezionato, la prima scheda nello schermo ROUTING mostra le impostazioni di Direct Out.

Un'uscita diretta instrada il segnale direttamente dal canale di ingresso senza passare attraverso un canale Mix. Le uscite dirette possono essere usate per la registrazione, l'invio a sistemi di monitoraggio personale, l'alimentazione di unità FX interne o l'invio di singoli canali a qualsiasi uscita del sistema.

Level – Controlla il livello dell'uscita diretta su base per canale

Impostazioni Globali Direct Out

Queste impostazioni influenzano tutti i segnali Direct Out di ingresso.

Source – Seleziona il punto nel percorso del segnale del canale di ingresso da cui provengono le uscite dirette. Nota che ogni punto sorgente include tutta l'elaborazione precedente.

Follow Mute – Mettendo in mute un canale si mette in mute anche la sua uscita diretta.

Follow Fader – Il livello dell'uscita diretta rispetta il livello del fader principale del canale.

Follow DCA Mute – Se un canale è messo in mute usando un DCA, anche l'uscita diretta è mutata.

Follow DCA Fader – Il livello dell'uscita diretta rispetta il fader di qualsiasi DCA di cui il canale fa parte.

Follow Mute Group - Se un canale è messo in mute usando un Gruppo Mute, anche l'uscita diretta è mutata.

Impostazioni (Canali Mix)

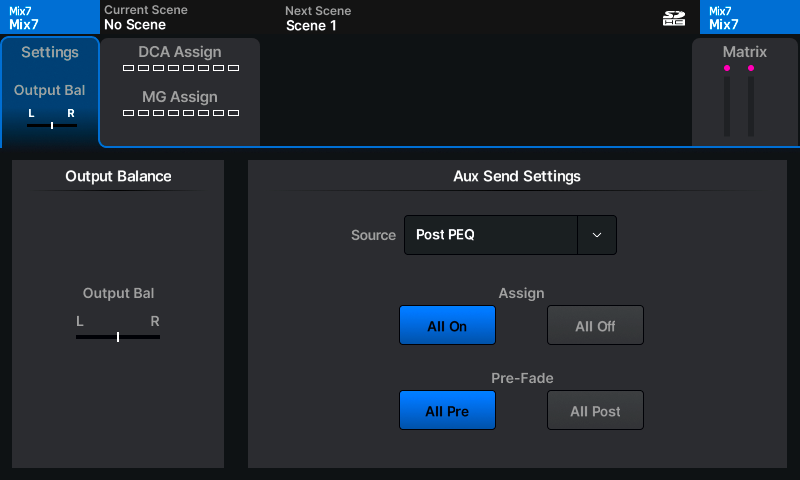

|| ROUTING | Impostazioni (Canale Aux)

Con un canale Mix selezionato, la prima scheda nello schermo ROUTING mostra impostazioni diverse a seconda del tipo di Mix.

Main LR e tutti i Mix Stereo

Output Bal – Regola il bilanciamento del livello di uscita sinistra/destra.

Group, Aux e Mix di invio FX

(Assign) All On – Assegna tutte le sorgenti possibili al Mix.

(Assign) All Off – Deseleziona tutte le sorgenti dal Mix.

Mix Aux e di invio FX

Source - Scegli da dove il Mix prende il segnale del canale. Ogni punto sorgente è presentato in ordine ed è influenzato da tutta l'elaborazione precedente che è attivata.

(Pre-Fade) All Pre – Imposta tutte le sorgenti del Mix su pre-fader per un controllo indipendente del livello di invio.

(Pre-Fade) All Post – Imposta tutte le sorgenti del Mix su post-fader, il che significa che il loro livello di invio al Mix rispetta anche il fader principale del canale (livello di invio al Main LR).

ⓘ Il livello di invio post-fader = livello di invio al mix + livello di invio al Main LR.

Assegnazioni DCA/Gruppo Mute

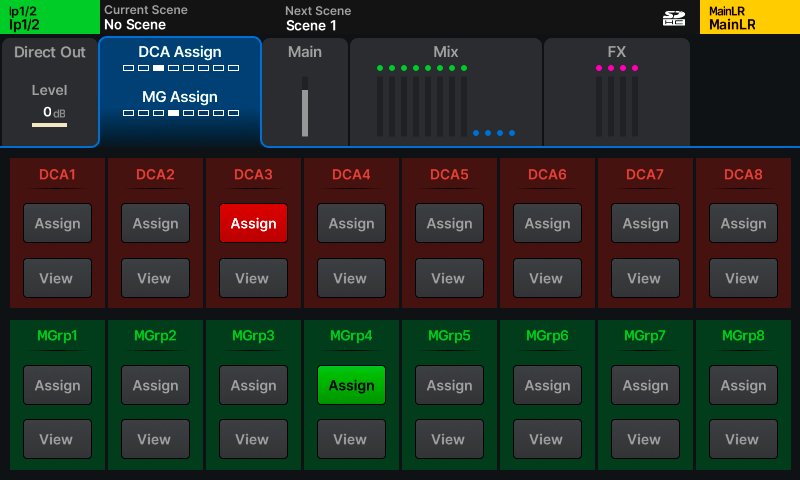

|| ROUTING | Assegnazione DCA/MG (Canale di Ingresso)

I DCA e i Gruppi Mute possono essere considerati come telecomandi per il fader principale del canale e il tasto mute di qualsiasi ingresso o mix.

I DCA (Digitally Controlled Amplifiers) controllano i livelli di invio principali (livello di invio al mix Main LR o al fader di uscita di un mix) e i mute di più canali usando un singolo strip fader.

I gruppi mute sono usati per mettere in mute/sbloccare più canali con un singolo tasto soft.

• Tocca i pulsanti Assign per assegnare o rimuovere l'assegnazione del canale selezionato ai DCA o ai Gruppi Mute.
• Tocca un pulsante View per vedere e regolare tutti i canali attualmente assegnati a quel DCA o Gruppo Mute.

ⓘ In entrambi gli schermi Processing e Routing, selezionare uno strip fader DCA mostrerà e permetterà di attivare o disattivare l'appartenenza al DCA dei canali.

ⓘ I DCA sono solo per controllo, non sommano né trasportano segnale, e quindi non hanno funzionalità di elaborazione o misurazione.

ⓘ Premere il tasto PAFL su uno strip fader DCA equivale a usare il PAFL additivo su ogni membro del DCA. Quando attivato, i tasti PAFL dei membri del DCA lampeggiano.

ⓘ Quando si mettono in mute i DCA o i Gruppi Mute, i tasti mute dei canali assegnati lampeggiano. Se un canale è anche messo in mute indipendentemente, la durata dell'illuminazione cambia per indicarlo.

Livelli di invio e assegnazioni

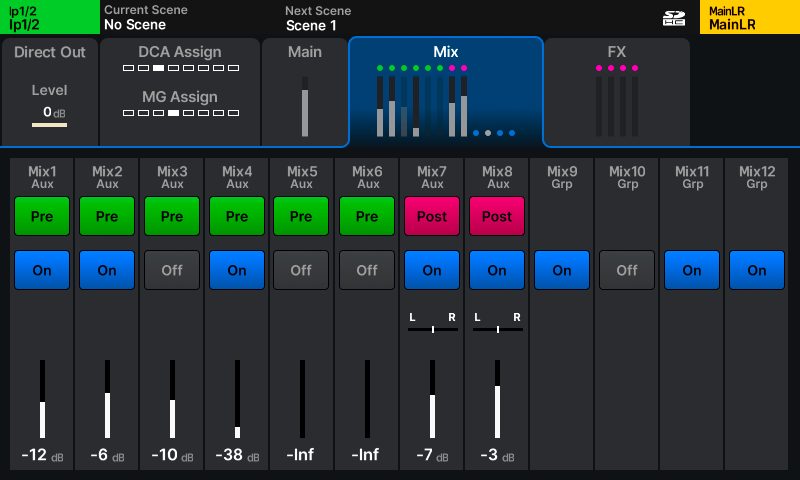

|| ROUTING | Mix (Canale di Ingresso)

Sono disponibili diverse schede per livelli di invio e assegnazioni a seconda del tipo di canale selezionato.

In ogni scheda, le impostazioni disponibili dipendono dai canali sorgente e destinazione che vengono instradati.

ⓘ Seleziona se i Mix sono usati come Gruppi o Aux, e tutte le coppie stereo dei canali di ingresso e mix nella schermata SETUP > Config.

• Tocca qualsiasi pulsante per attivare o disattivare il suo stato.
• Tocca qualsiasi pan/bil o livello di invio per selezionarlo e usa la manopola touchscreen per regolare.

Pre/Post – I livelli di invio a un mix sono o Pre-fader (livello di invio indipendente) o Post-fader (il livello di invio rispetta il livello del fader principale, es. il livello di invio al Mix Main LR).

On/Off - Assegna o rimuove completamente il canale da un mix/invio o matrice.

Pan/Bal – Il pan o bilanciamento da una sorgente a una destinazione stereo.

Level – Il livello di invio dal canale selezionato a qualsiasi mix.

Mix Matrice

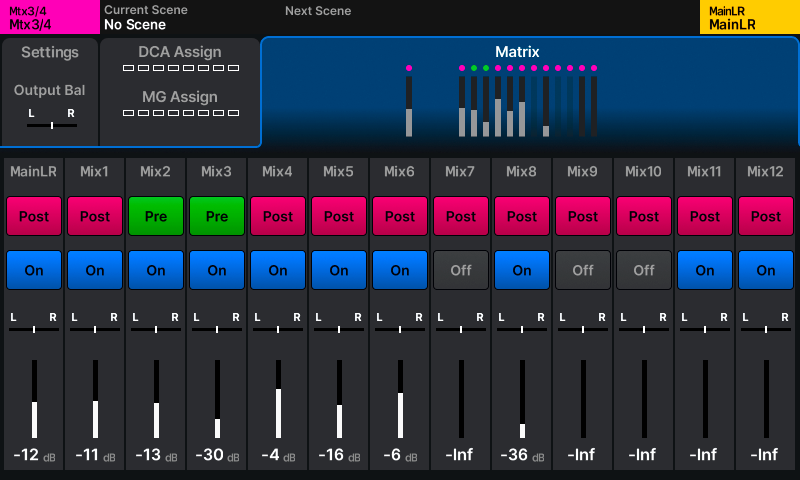

|| ROUTING | Matrix (Canale Matrice)

I Mix Matrice sono un ‘mix di mix’ e sono presi da altri mix.

Sono utili quando si necessita di aggiungere un ulteriore stadio di elaborazione a un segnale e spesso usati per registrazione e streaming, o per alimentare diffusori delay o fill.

A differenza degli altri canali Mix, non hanno tasti Mix dedicati sulla superficie per visualizzare rapidamente i contributi a quel mix attraverso gli strip dei fader dei canali.

Invece, con un Mix Matrice selezionato, è fornita una scheda extra nello schermo ROUTING che mostra e permette di regolare gli invii verso la Matrice selezionata (invece degli invii dal canale selezionato).

Scorciatoie di routing sulla superficie

La maggior parte del routing del Qu può essere accessibile tramite i controlli della superficie, senza dover usare lo schermo ROUTING.

Livelli di invio

• Premi un tasto blu LR, MIX o FX sul lato destro della superficie per selezionare un mix e visualizzare e regolare i livelli di invio da ogni canale a quel mix sugli strip dei fader dei canali.
  Lo strip MIX controlla il livello complessivo di invio del Mix/FX selezionato.
• Seleziona un qualsiasi canale, quindi premi e tieni premuto il tasto blu CH TO ALL MIX sul lato sinistro per visualizzare temporaneamente e regolare i livelli di invio da quel canale a tutte le destinazioni possibili sugli strip dei fader dei canali.

Assegnazioni

• Tieni premuto il tasto ASSIGN sulla superficie del mixer e premi il tasto SEL di un canale per assegnare o rimuovere l'assegnazione di quel canale al mix attualmente selezionato.
• Tieni premuto il tasto ASSIGN sulla superficie del mixer e premi il tasto SEL di uno strip fader di un canale mix per assegnare o rimuovere l'assegnazione di tutti i canali a quel mix.
• Seleziona un canale, quindi tieni premuti i tasti CH TO ALL MIX KEY e ASSIGN, poi premi il tasto SEL di un qualsiasi mix visualizzato per assegnare o rimuovere l'assegnazione del canale selezionato a quel mix.

Invii Pre/Post Fader

• Tieni premuto il tasto PRE FADE sulla superficie del mixer e premi il tasto SEL di un canale per alternare tra invio pre e post fader da quel canale al mix attualmente selezionato.
• Tieni premuto il tasto PRE FADE sulla superficie del mixer e premi il tasto SEL di un mix per alternare tutti gli invii dei canali a quel mix tra invio pre o post fader.
• Seleziona un canale, quindi tieni premuti i tasti CH TO ALL MIX KEY e PRE FADE, poi premi il tasto SEL di un qualsiasi mix visualizzato per alternare il livello di invio dal canale selezionato a quel mix tra invio pre o post fader.

Copia/Incolla/Reset

• Tieni premuto il tasto COPY e premi un tasto blu MIX per copiare i livelli di invio e le assegnazioni a quel mix.
• Tieni premuto il tasto PASTE e premi un tasto blu MIX per incollare i livelli di invio e le assegnazioni copiati su un altro mix.
• Tieni premuto il tasto RESET e premi un tasto blu MIX per resettare tutti i livelli di invio e le assegnazioni per quel mix.
